USB 7006 - Equipamento DJ US Blaster - Manual de utilização gratuito

Tipo de produto	Misturador de áudio mono para equipamento DJ
Marca	US Blaster
Modelo	USB 7006
Canais de entrada	4 canais assimétricos (TRS Jack, impedância 30 kOhms, nível -10 dB)
Canal de saída	1 canal simétrico (TRS Jack, nível +4 dB/+10 dB assim., +10 dB/+16 dB sim.)
Grau de amplificação	24 dB
Resposta em frequência	10 Hz - 100 kHz (largura de banda)
Distorção harmônica total	< 0,05% (20 Hz - 20 kHz)
Relação sinal/ruído	≥ 80 dB (medição em banda larga)
Potência de saída máxima	16 dB (saída simétrica)
Alimentação	Bateria 9V integrada ou adaptador de energia externo (polaridade e tensão: ver placa de identificação)
Autonomia	≥ 20 horas com bateria integrada
Dimensões	152 x 84 x 52 mm
Peso	Não indicado (estimativa 500 g)
Funções principais	Mixagem mono, controles de volume por canal e volume principal, interruptor liga/desliga, entrada DC para alimentação externa
Manutenção e limpeza	Limpar com um pano seco e macio. Não usar produtos químicos. Evitar umidade.
Segurança	Não expor à água, choques ou temperaturas extremas. Desconectar antes da limpeza.
Peças sobressalentes e reparabilidade	Contatar o serviço pós-venda US Blaster para peças sobressalentes.

Perguntas frequentes - USB 7006 US Blaster

Como posso alimentar o USB 7006?

O aparelho pode ser alimentado por uma bateria 9V integrada ou por uma fonte de energia externa através da tomada DC. Quando o adaptador de energia está conectado, a bateria é automaticamente desativada. Verifique a polaridade e a tensão na placa de identificação na parte traseira do aparelho.

Qual é a autonomia da bateria integrada?

A bateria 9V integrada oferece uma autonomia de pelo menos 20 horas em funcionamento contínuo. Esta duração pode variar conforme o volume e os sinais de entrada.

Como conectar fontes de áudio ao USB 7006?

Use os 4 canais de entrada assimétricos com conectores TRS Jack (6,35 mm). A impedância de entrada é de 30 kOhms e o nível nominal é de -10 dB. Conecte seus instrumentos, microfones ou outras fontes nessas entradas.

Como ajustar o volume corretamente?

Cada canal possui um controle de volume individual. Use o botão de volume principal para ajustar o nível global. Comece com os volumes dos canais em zero e aumente gradualmente enquanto monitora o nível de saída para evitar distorção.

Posso usar o USB 7006 em estéreo?

Não, o USB 7006 é uma unidade mono. Para uso estéreo, consulte o modelo USB 7007 que possui dois canais de saída simétricos.

Qual é a potência de saída máxima?

A potência máxima em saída simétrica é de 16 dB. Em saída assimétrica, é de +10 dB. O nível nominal recomendado é de +4 dB em simétrico.

Como interpretar a relação sinal/ruído?

A relação sinal/ruído é de pelo menos 80 dB, o que significa que o ruído de fundo é muito baixo em relação ao sinal de áudio. Isso garante uma qualidade sonora clara, mesmo em baixo volume.

O que fazer se nenhum som sair do aparelho?

Verifique primeiro se o aparelho está ligado (interruptor na posição ligado). Certifique-se de que os cabos estão corretamente conectados nas entradas e na saída. Verifique se os volumes dos canais e o volume principal não estão no mínimo. Por fim, teste com outra fonte ou outro cabo para isolar o problema.

Posso usar o USB 7006 com um microfone?

Sim, você pode conectar um microfone através de uma entrada TRS Jack. No entanto, o aparelho não possui alimentação fantasma, portanto use um microfone dinâmico ou um microfone condensador com sua própria alimentação.

Como limpar e manter o USB 7006?

Desconecte o aparelho antes de qualquer limpeza. Use um pano macio e seco para limpar a superfície. Nunca use solventes, álcool ou produtos abrasivos. Evite qualquer penetração de líquido nos conectores ou no interior do aparelho.

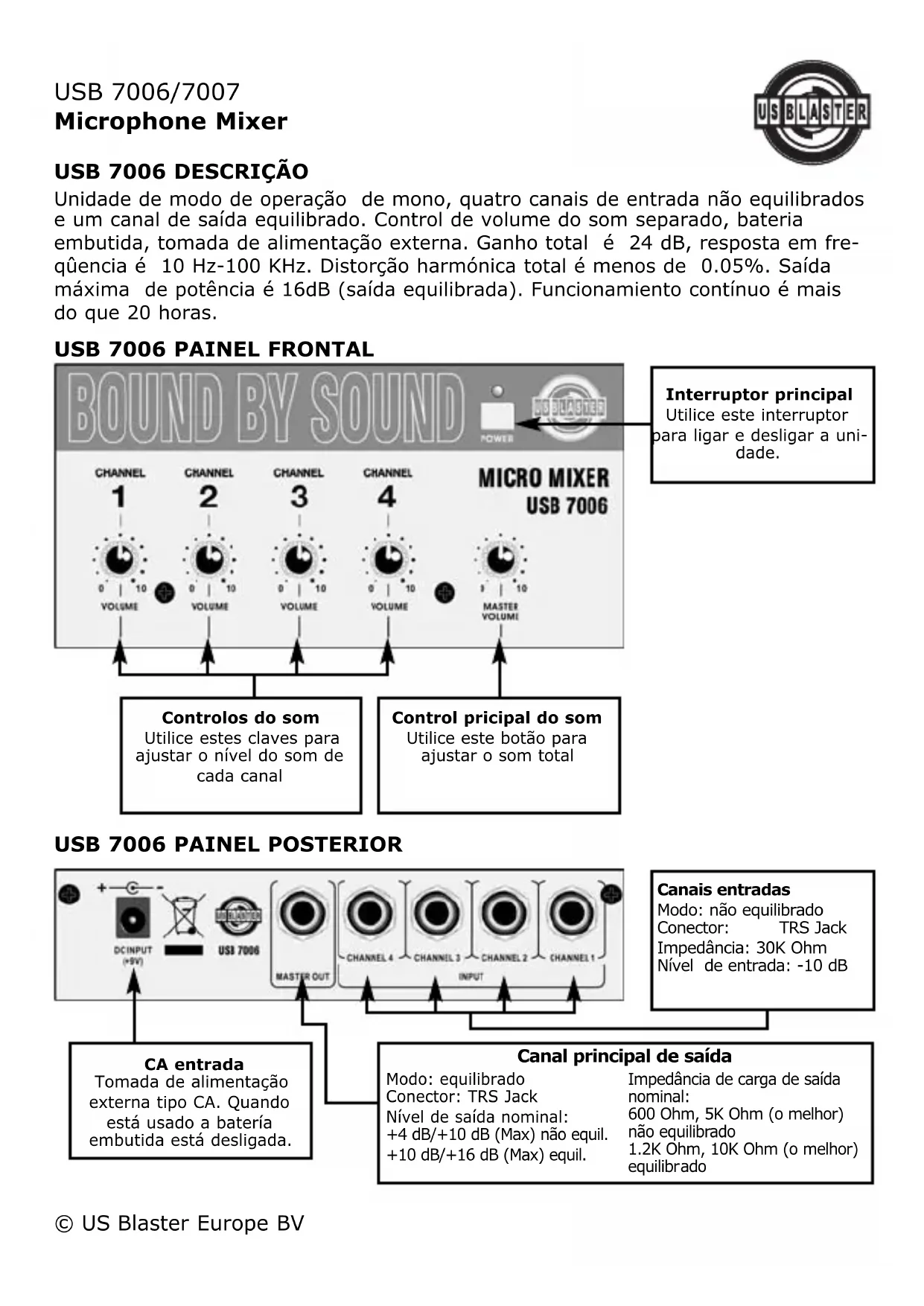

MANUAL DE UTILIZADOR USB 7006 US Blaster

Unidade de modo de operacao de mono, quatro canais de entrada não equilibrados e um canal de saida equilibrado. Control de volume do som separado, bateria emputada, tomada de alimentacao externa. Ganho total é 24 dB, responta em frequencia é 10 Hz-100 KHz. Distortion harmonica total é menos de 0.05% . Saia maxima de potencia é 16dB (saia equilibrada). Funcionamento continueu é mais do que 20 horas.

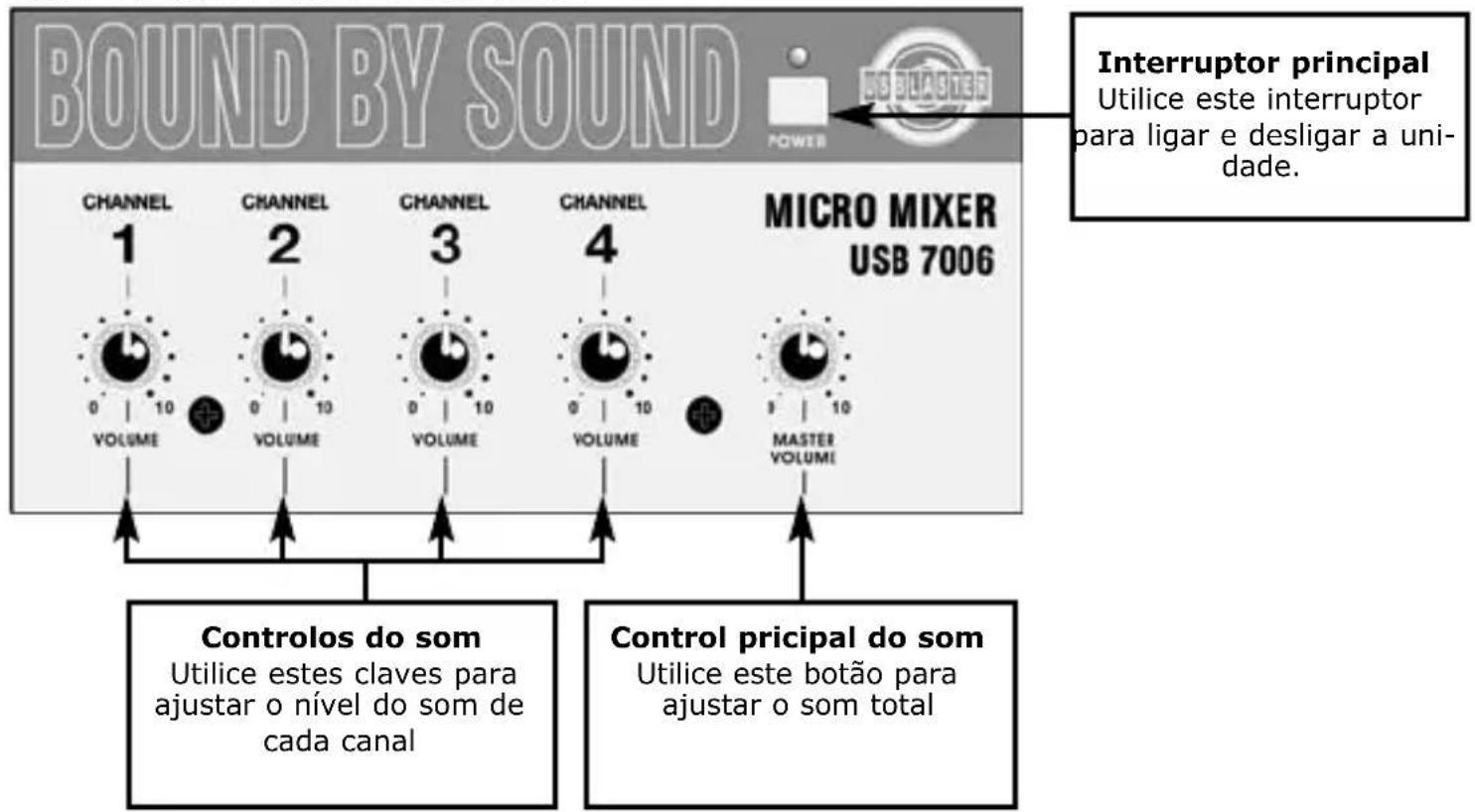

USB 7006 PAINEL FRONTAL

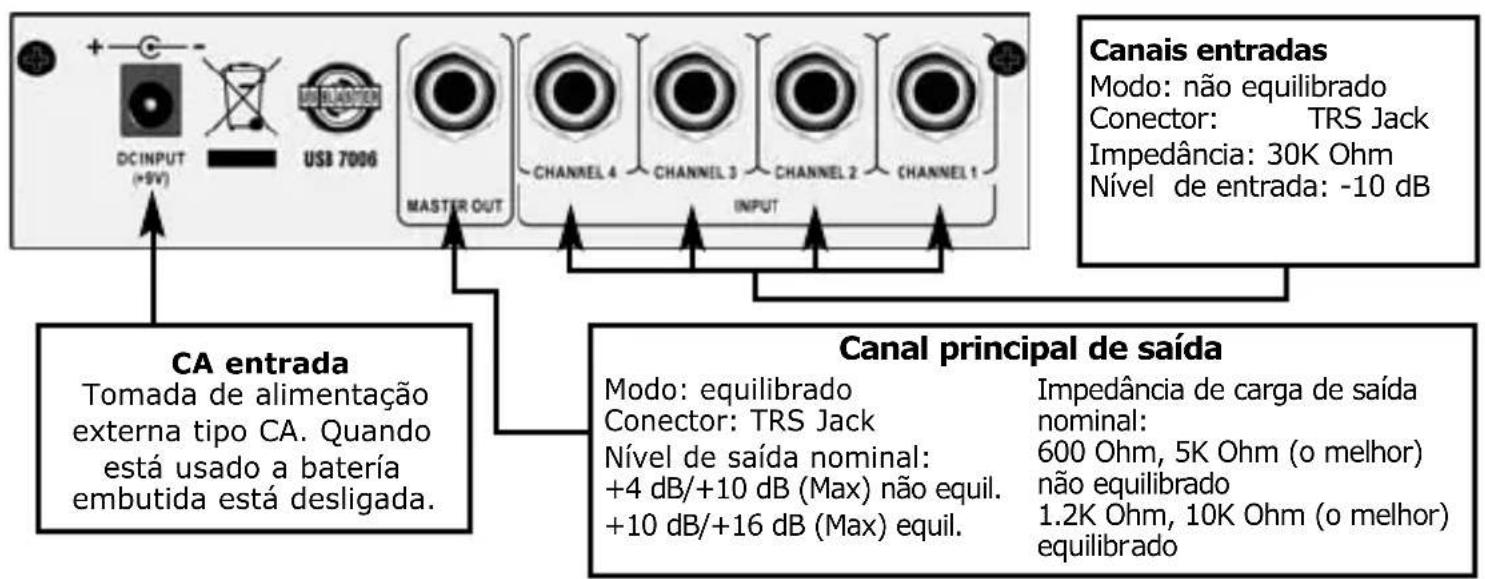

USB 7006 PAINEL POSTERIOR

USB 7007 DESCRIÇÃO

Unidade de modo de operacao de mono y estereo, bois por quatre canais de entrada não equilibrados e bois canais de saida equilibrados. Control de volume dosomeparado,bateria emututida,tomada de alimentacao externa.Ganho total é24 dB,resposta em frequenciae 10Hz - 100~KHz .Distortion harmonica total≦menos de 0.05% .Saia maxima de potenciae 16dB (saida equilibrada).

Funcionamente continuo é mais do que 12 horas.

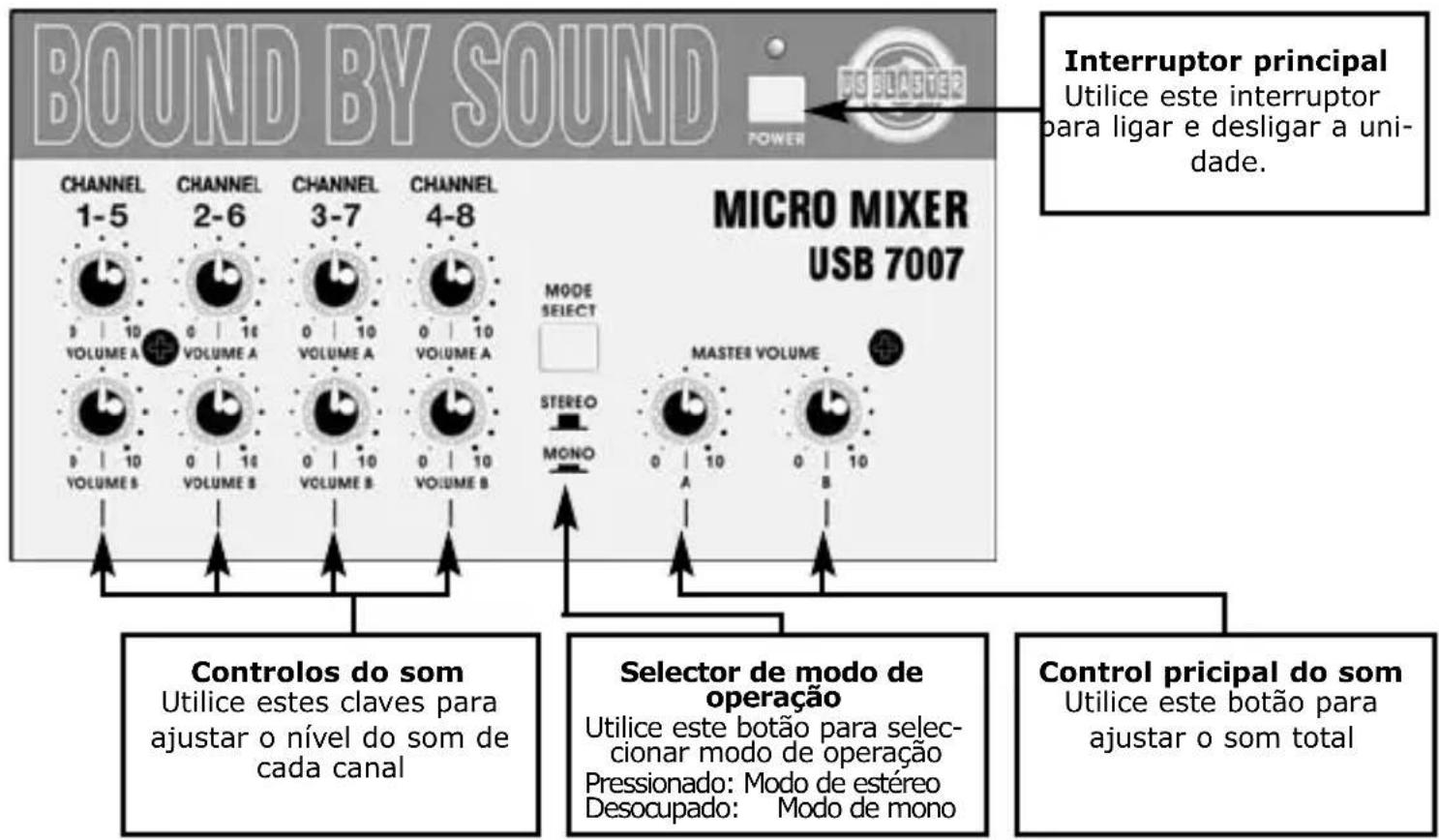

USB 7007 PAINEL FRONTAL

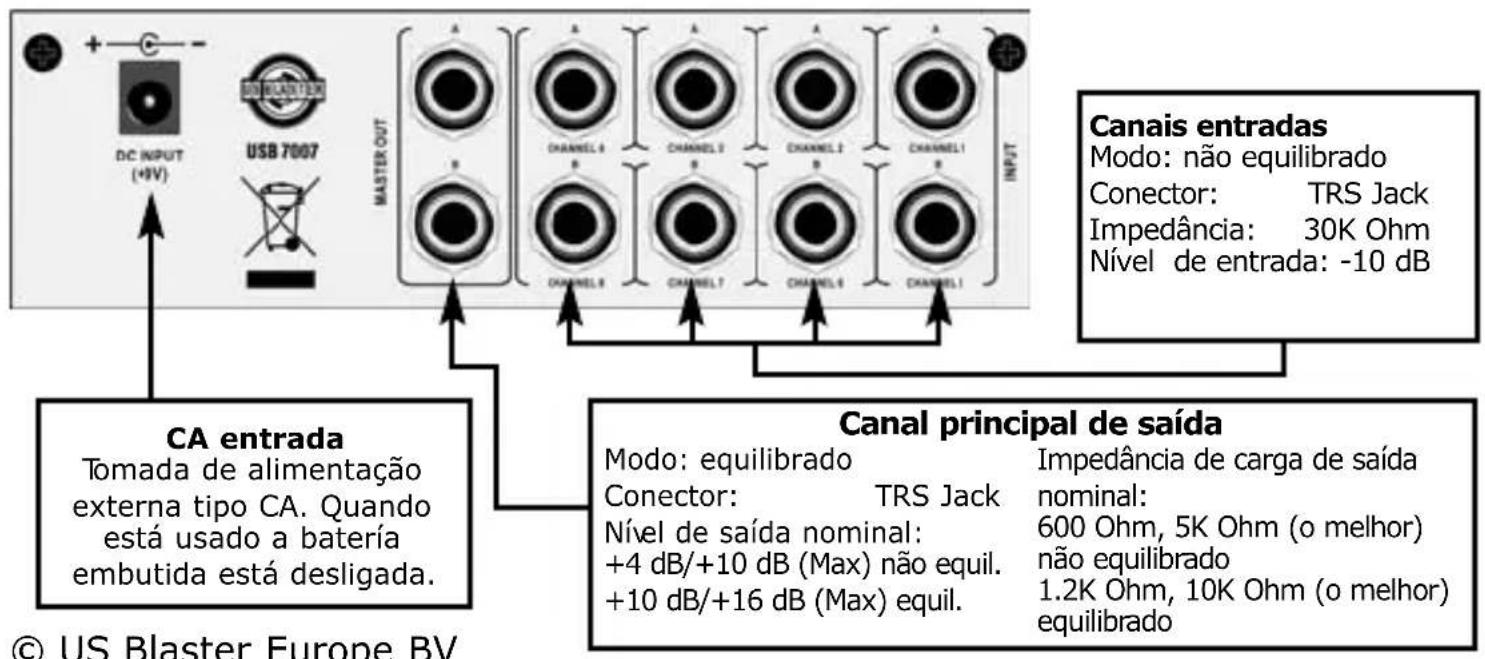

USB 7007 PAINEL POSTERIOR

USB 7006 ESPECIFICAções

• Ganho: 24 dB
• Resposta em frequência.: 20 Hz ~ 20 KHz ± 0.5 dB, -3 dB
  Gama: 10 Hz ~ 100 KHz
  Distortion harmonic total: 20Hz 20kHz≤ 0.05%
• Aprimoramento de relaço sinal/ruido: ≥80 dB (mensuração de banda ancha)
• potência embutida: Bateria de 9V
• Funcionamento continuo: ≥20 horas (usando bateria embutida)
• Dimensoes: 152 × 84 × 52 mm

USB 7007 ESPECIFICAções

• Ganho: 24 dB
• Resposta em frequência.: 20 Hz ~ 20 KHz ± 0.5 dB, -3 dB
  Gama: 10Hz 100kHz
  Distortion harmonic total: 20Hz 20kHz≤ 0.05%
• Aprimoramento de relaço sinal/ruido: ≥80 dB (mensuração de banda ancha)
• potência embutida: Bateria de 9V
• Funcionamento continuo: ≥12 horas (usando bateria embutida)
• Dimensoes: 152 × 95 × 58 mm

Advertência!!

Quando use a tomada de alimentação CA externa, por favor note de polaridade e voltagem ( mire a etiqueta no pailen posterior尽头 do pino de contacto).
