Producttype	Mono audiomixer voor DJ-apparatuur
Merk	US Blaster
Model	USB 7006
Ingangskanalen	4 asymmetrische kanalen (TRS Jack, impedantie 30 kOhm, niveau -10 dB)
Uitgangskanaal	1 symmetrisch kanaal (TRS Jack, niveau +4 dB/+10 dB asym., +10 dB/+16 dB sym.)
Versterkingsgraad	24 dB
Frequentierespons	10 Hz - 100 kHz (bandbreedte)
Totale harmonische vervorming	< 0,05% (20 Hz - 20 kHz)
Signaal-ruisverhouding	≥ 80 dB (breedbandmeting)
Maximaal uitgangsvermogen	16 dB (symmetrische uitgang)
Voeding	Interne 9V-batterij of externe netadapter (polariteit en spanning: zie typeplaatje)
Batterijduur	≥ 20 uur met ingebouwde batterij
Afmetingen	152 x 84 x 52 mm
Gewicht	Niet vermeld (schatting 500 g)
Belangrijkste functies	Monomixing, volumeregeling per kanaal en hoofdvolume, aan/uit-schakelaar, DC-ingang voor externe voeding
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Geen chemische producten gebruiken. Vermijd vocht.
Veiligheid	Niet blootstellen aan water, schokken of extreme temperaturen. Voor reiniging loskoppelen.
Reserveonderdelen en repareerbaarheid	Neem contact op met de klantendienst van US Blaster voor reserveonderdelen.

Veelgestelde vragen - USB 7006 US Blaster

Hoe kan ik de USB 7006 van stroom voorzien?

Het apparaat kan worden gevoed door een interne 9V-batterij of door een externe stroombron via de DC-ingang. Wanneer de netadapter is aangesloten, wordt de batterij automatisch uitgeschakeld. Controleer de polariteit en spanning op het typeplaatje aan de achterkant van het apparaat.

Wat is de batterijduur van de ingebouwde batterij?

De ingebouwde 9V-batterij biedt een batterijduur van minstens 20 uur bij continu gebruik. Deze duur kan variëren afhankelijk van het volume en de ingangssignalen.

Hoe sluit ik audiobronnen aan op de USB 7006?

Gebruik de 4 asymmetrische ingangskanalen met TRS Jack-connectoren (6,35 mm). De ingangsimpedantie is 30 kOhm en het nominale niveau is -10 dB. Sluit uw instrumenten, microfoons of andere bronnen aan op deze ingangen.

Hoe stel ik het volume correct in?

Elk kanaal heeft een individuele volumeregeling. Gebruik de hoofdvolumeknop om het totale niveau in te stellen. Begin met de kanaalvolumes op nul en verhoog ze geleidelijk terwijl u het uitgangsniveau in de gaten houdt om vervorming te voorkomen.

Kan ik de USB 7006 in stereo gebruiken?

Nee, de USB 7006 is een mono-eenheid. Voor stereo gebruik verwijzen wij naar het model USB 7007 dat twee symmetrische uitgangskanalen heeft.

Wat is het maximale uitgangsvermogen?

Het maximale vermogen op de symmetrische uitgang is 16 dB. Op de asymmetrische uitgang is dit +10 dB. Het aanbevolen nominale niveau is +4 dB in symmetrische modus.

Hoe moet ik de signaal-ruisverhouding interpreteren?

De signaal-ruisverhouding is minstens 80 dB, wat betekent dat de achtergrondruis zeer laag is ten opzichte van het audiosignaal. Dit garandeert een heldere geluidskwaliteit, zelfs bij laag volume.

Wat te doen als er geen geluid uit het apparaat komt?

Controleer eerst of het apparaat is ingeschakeld (schakelaar in de aan-stand). Zorg ervoor dat de kabels correct zijn aangesloten op de in- en uitgangen. Controleer of de kanaalvolumes en het hoofdvolume niet op het minimum staan. Test ten slotte met een andere bron of kabel om het probleem te isoleren.

Kan ik de USB 7006 met een microfoon gebruiken?

Ja, u kunt een microfoon aansluiten via een TRS Jack-ingang. Het apparaat heeft echter geen fantoomvoeding, gebruik dus een dynamische microfoon of een condensatormicrofoon met eigen voeding.

Hoe reinig en onderhoud ik de USB 7006?

Koppel het apparaat los voor reiniging. Gebruik een zachte, droge doek om het oppervlak af te vegen. Gebruik nooit oplosmiddelen, alcohol of schurende producten. Vermijd dat er vloeistof in de connectoren of het inwendige van het apparaat binnendringt.

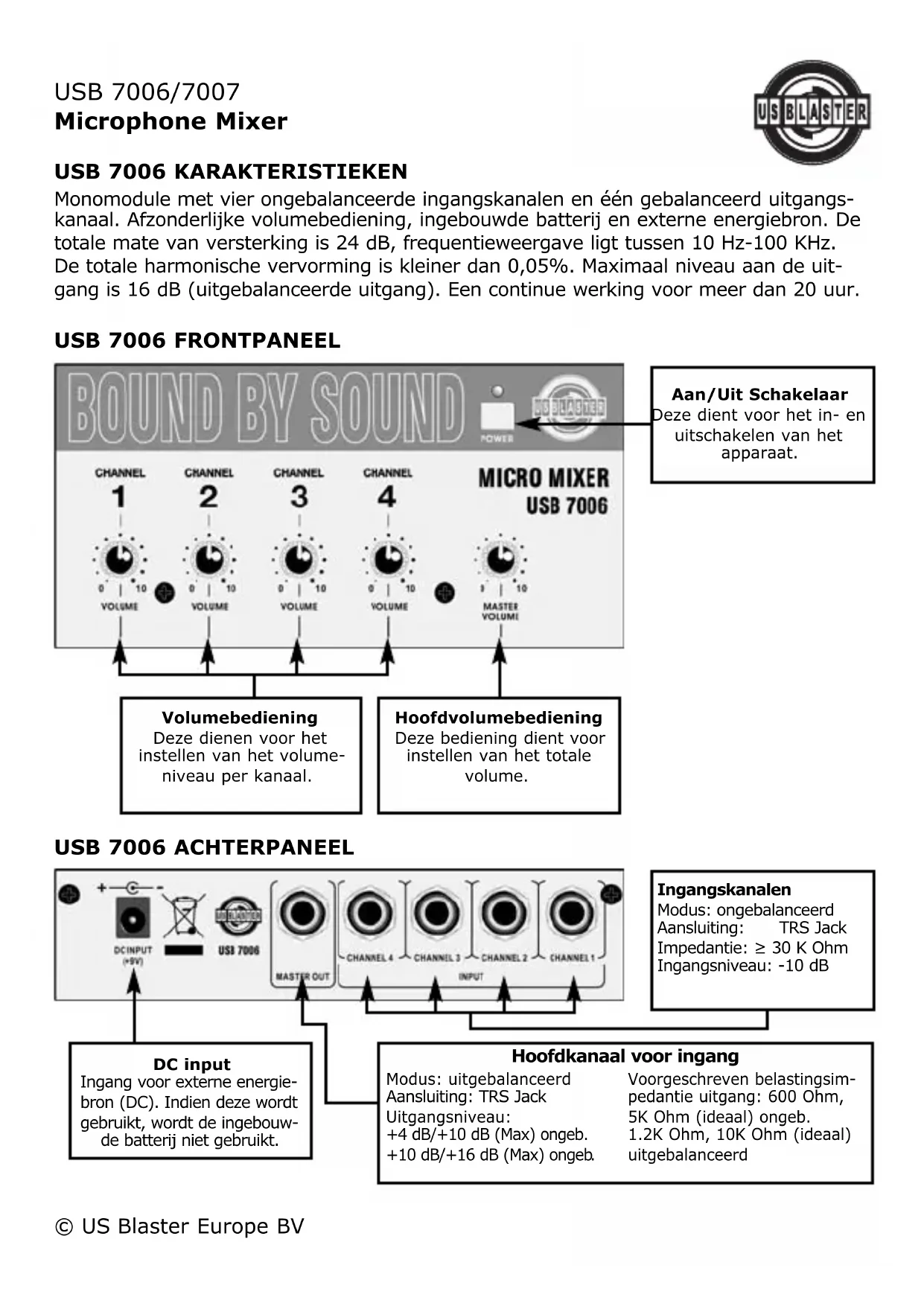

GEBRUIKSAANWIJZING USB 7006 US Blaster

Monomodule met vier ongebalancerde ingangskanalen en een gebalanceerd uitgangskanaal. Afzonderlijke volumebediening, ingebouwde batterij en externe energiebron. De totale mate van versterking is 24 dB, freiendieweergave ligtussen 10Hz - 100KHz De totale harmonische verrorming is kleiner dan 0,05% . Maximaal niveau aan de uittgang is 16 dB (uitgebalanceerde uitgang). Een continue werkung voor meer dan 20uur.

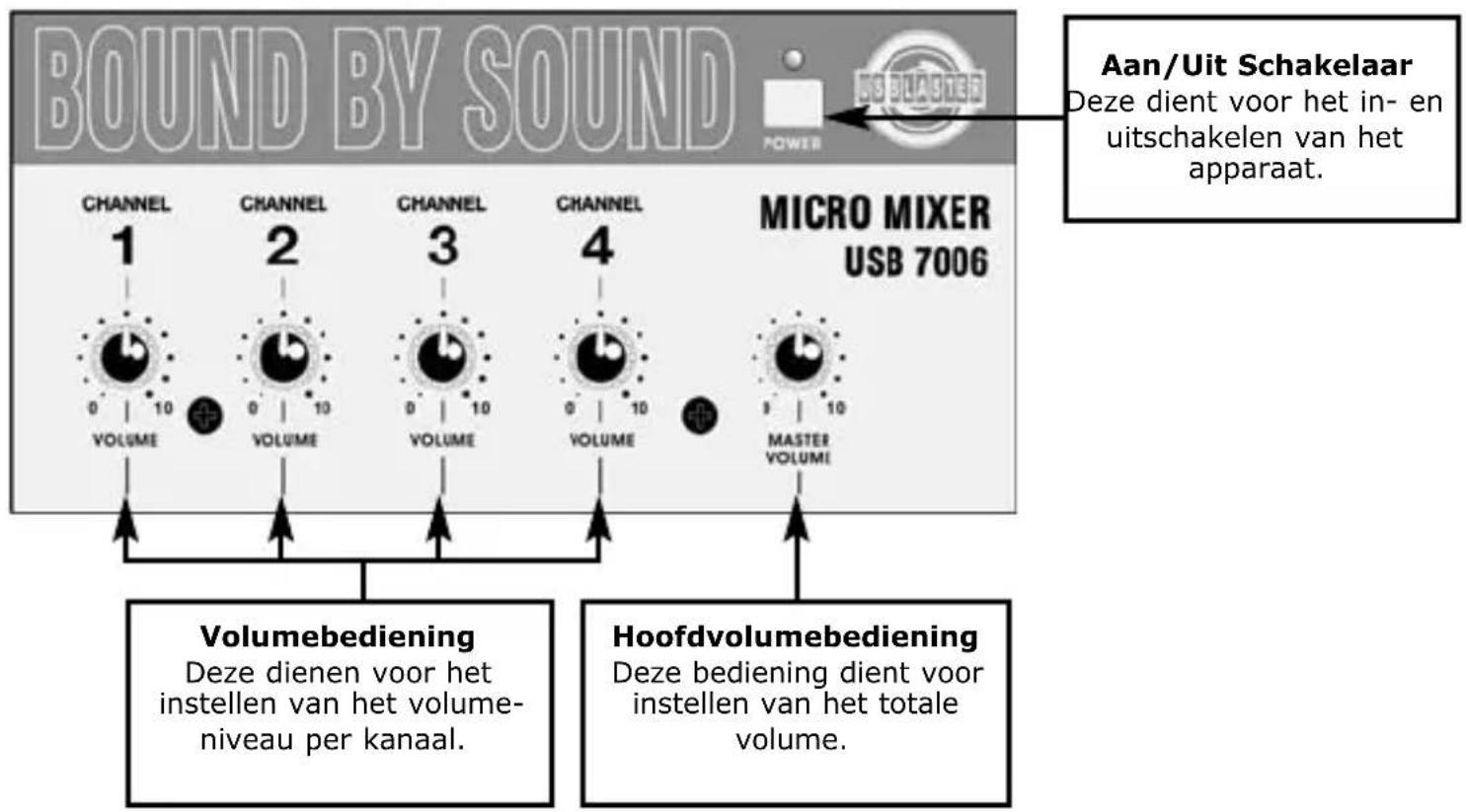

USB 7006 FRONTPANEL

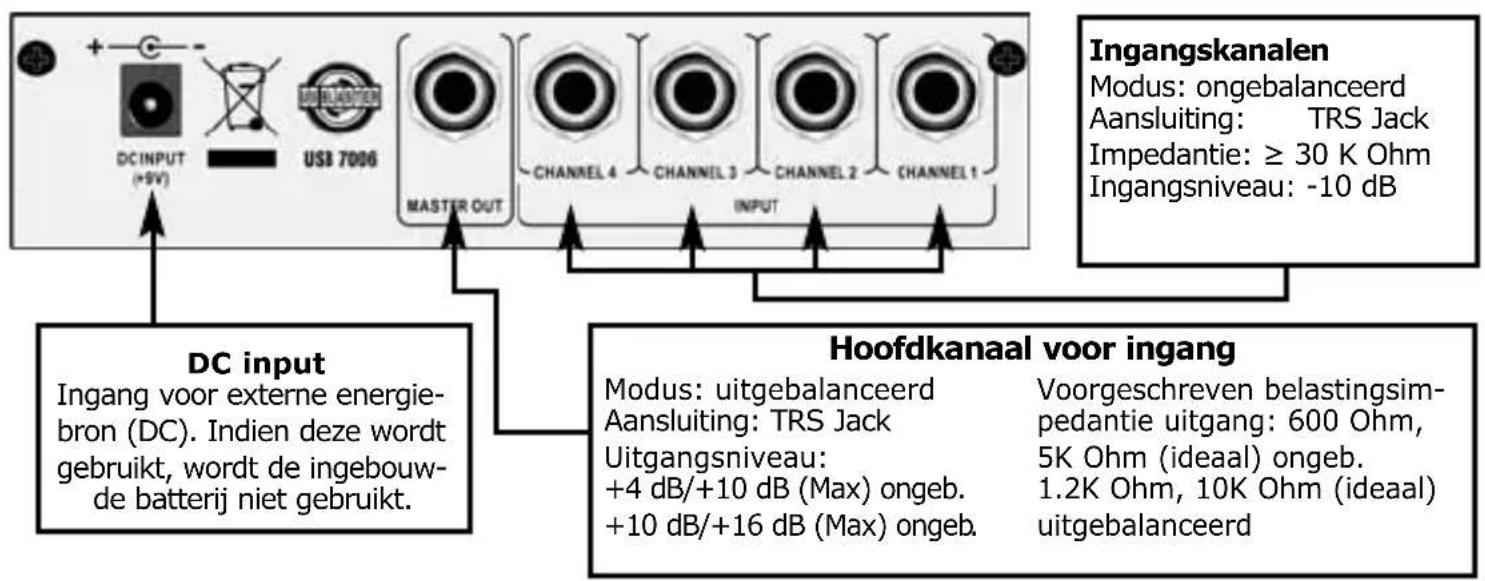

USB 7006 ACHTERPANEL

USB 7007 KARAKTERISTIEKEN

Stereo- en monomodule, bediend d.m.v. een moduleschakelaar. 2x4 ongebalanc- ceerde ingangskanalen en twee uitgebalanceerde uitgangskanalen. Afzonderlijke volumebediening, ingebouwde batterij en externe energiebron. De totale mate van versterking is 24 dB, freiendentweergave ligtussen 10Hz - 100kHz . De totale harmonische verrorming is kleiner dan 0,05% . Maximaal niveau aan de uitgang is 16 dB (uitgebalanceerde uitgang). Een continue werkung voor meer dan 12uur.

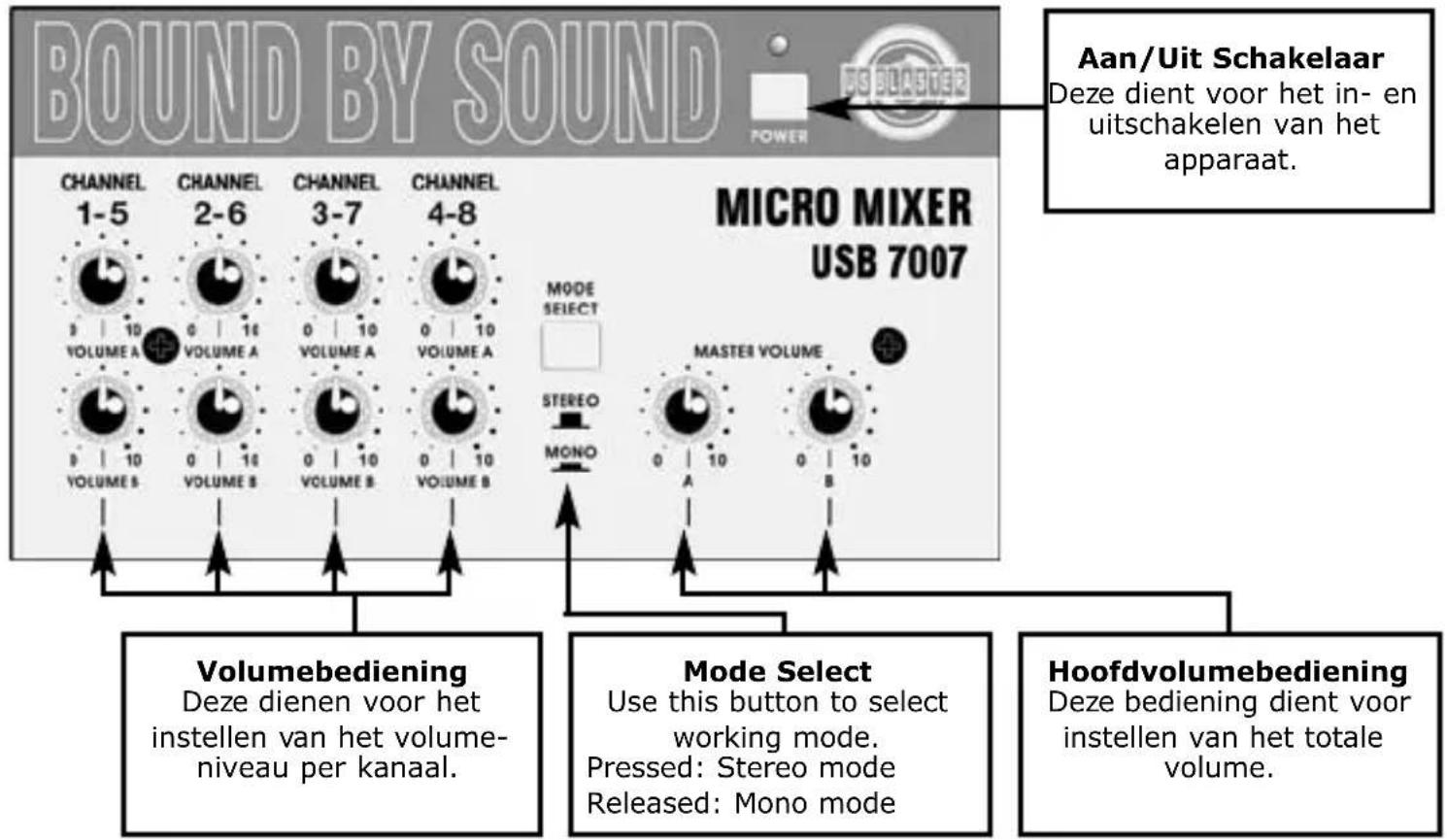

USB 7007 FRONTPANEL

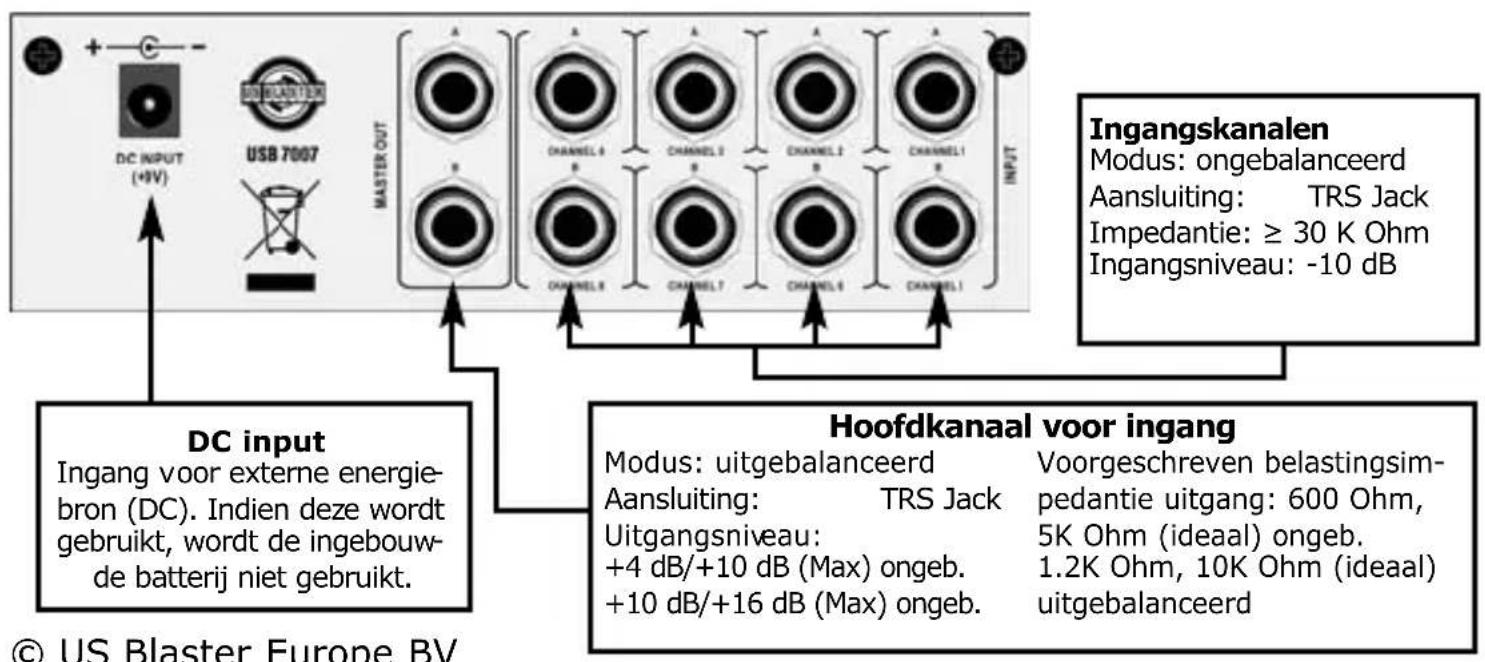

USB 7007 ACHTERPANEL

Indien u beslist de externe energiebron te gebruiken, let dan op de polariteit en de stroom (zie stickker op het hinterpaneel vlak bij het stopcontact).
