USB 7006 - Equipo de DJ US Blaster - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mezclador de audio mono para equipo DJ
Marca	US Blaster
Modelo	USB 7006
Canales de entrada	4 canales asimétricos (TRS Jack, impedancia 30 kOhms, nivel -10 dB)
Canal de salida	1 canal simétrico (TRS Jack, nivel +4 dB/+10 dB asim., +10 dB/+16 dB sim.)
Grado de amplificación	24 dB
Respuesta en frecuencia	10 Hz - 100 kHz (ancho de banda)
Distorsión armónica total	< 0,05% (20 Hz - 20 kHz)
Relación señal/ruido	≥ 80 dB (medición de banda ancha)
Potencia de salida máxima	16 dB (salida simétrica)
Alimentación	Batería 9V integrada o adaptador de corriente externo (polaridad y tensión: ver placa de características)
Autonomía	≥ 20 horas con batería integrada
Dimensiones	152 x 84 x 52 mm
Peso	No indicado (estimación 500 g)
Funciones principales	Mezcla mono, controles de volumen por canal y volumen principal, interruptor de encendido/apagado, entrada DC para alimentación externa
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar productos químicos. Evitar la humedad.
Seguridad	No exponer al agua, a golpes o a temperaturas extremas. Desconectar antes de limpiar.
Piezas de repuesto y reparabilidad	Contactar al servicio postventa de US Blaster para las piezas de repuesto.

Preguntas frecuentes - USB 7006 US Blaster

¿Cómo puedo alimentar el USB 7006?

El dispositivo puede alimentarse mediante una batería 9V integrada o mediante una fuente de energía externa a través de la toma DC. Cuando el adaptador de corriente está enchufado, la batería se desactiva automáticamente. Verifique la polaridad y la tensión en la placa de características en la parte trasera del dispositivo.

¿Cuál es la autonomía de la batería integrada?

La batería 9V integrada ofrece una autonomía de al menos 20 horas en funcionamiento continuo. Esta duración puede variar según el volumen y las señales de entrada.

¿Cómo conectar fuentes de audio al USB 7006?

Utilice los 4 canales de entrada asimétricos con conectores TRS Jack (6,35 mm). La impedancia de entrada es de 30 kOhms y el nivel nominal es de -10 dB. Conecte sus instrumentos, micrófonos u otras fuentes a estas entradas.

¿Cómo ajustar el volumen correctamente?

Cada canal dispone de un control de volumen individual. Utilice el botón de volumen principal para ajustar el nivel global. Comience con los volúmenes de los canales en cero, luego aumente progresivamente mientras supervisa el nivel de salida para evitar la distorsión.

¿Puedo usar el USB 7006 en estéreo?

No, el USB 7006 es una unidad mono. Para uso estéreo, consulte el modelo USB 7007 que dispone de dos canales de salida simétricos.

¿Cuál es la potencia de salida máxima?

La potencia máxima en salida simétrica es de 16 dB. En salida asimétrica, es de +10 dB. El nivel nominal recomendado es de +4 dB en simétrica.

¿Cómo interpretar la relación señal/ruido?

La relación señal/ruido es de al menos 80 dB, lo que significa que el ruido de fondo es muy bajo en comparación con la señal de audio. Esto garantiza una calidad de sonido clara, incluso a bajo volumen.

¿Qué hacer si no sale ningún sonido del dispositivo?

Primero verifique que el dispositivo esté encendido (interruptor en posición de encendido). Asegúrese de que los cables estén correctamente conectados a las entradas y la salida. Controle que los volúmenes de los canales y el volumen principal no estén al mínimo. Finalmente, pruebe con otra fuente u otro cable para aislar el problema.

¿Puedo usar el USB 7006 con un micrófono?

Sí, puede conectar un micrófono a través de una entrada TRS Jack. Sin embargo, el dispositivo no tiene alimentación fantasma, por lo tanto use un micrófono dinámico o un micrófono de condensador con su propia alimentación.

¿Cómo limpiar y mantener el USB 7006?

Desconecte el dispositivo antes de cualquier limpieza. Use un paño suave y seco para limpiar la superficie. Nunca use solventes, alcohol o productos abrasivos. Evite cualquier penetración de líquido en los conectores o en el interior del dispositivo.

MANUAL DE USUARIO USB 7006 US Blaster

Unidad de modo de operación de mono, quatre canales de entrada no equilibrados y un canal de salute equilibrado. Control de volumen del sonido separado, bateria incorpora, toma de corriente externo. Aumento total es 24 dB, respuesta en Frequencia es 10Hz - 100kHz . Distortion armónica total es menos de 0.05% . Salida Tmaxima de potencia es 16dB (salida equilibrada). Funcimiento continuo es más que 20 horas.

USB 7006 PANEL FRONTAL

Use this interruptor para encender y apagar la unidad.

Controles de sonido

Use把这些clavesparaajustar el nivel del sonido de cada canal

Control pricipal del sonido

Use this botón para ajustar el sonido total

USB 7006 PANEL POSTERIOR

Canales entradas

Modo: no equilibrado

Conector: TRS Jack

Impedancia: 30K Ohm

Nivel de entrada: -10 dB

CA entrada

Toma de corriente externo tipo CA. Cuando está uso la bateria incorpora- da está apagada.

Canal principal de salute

Modo: equibrado
Conector: TRS Jack
Nivel de salute:
+4 dB/+10 dB (Max) no equil.
+10 dB/+16 dB (Max) equil.

Impedancia de energia de salida clasificada:

600 Ohm, 5K Ohm (mejor) no equilibrado

1.2K Ohm, 10K Ohm (mejor) equilibrado

USB 7007 DESCRIPCION

Unidad de modo de operación de mono y estéreofónico, dos por quatre canales de entrada no equilibrados y dos canales de salute equilibrados. Control de volumen del sonido分开ado, bateria incorpora, toma de corriente externo. Aumento total es 24 dB,的回答ista en Frequencia es 10Hz - 100kHz . Distortion armónica total es menos de 0.05% . Salida maximal de potencia es 16dB (salida equilibrada).

Funcionamente continuo es más que 12 horas.

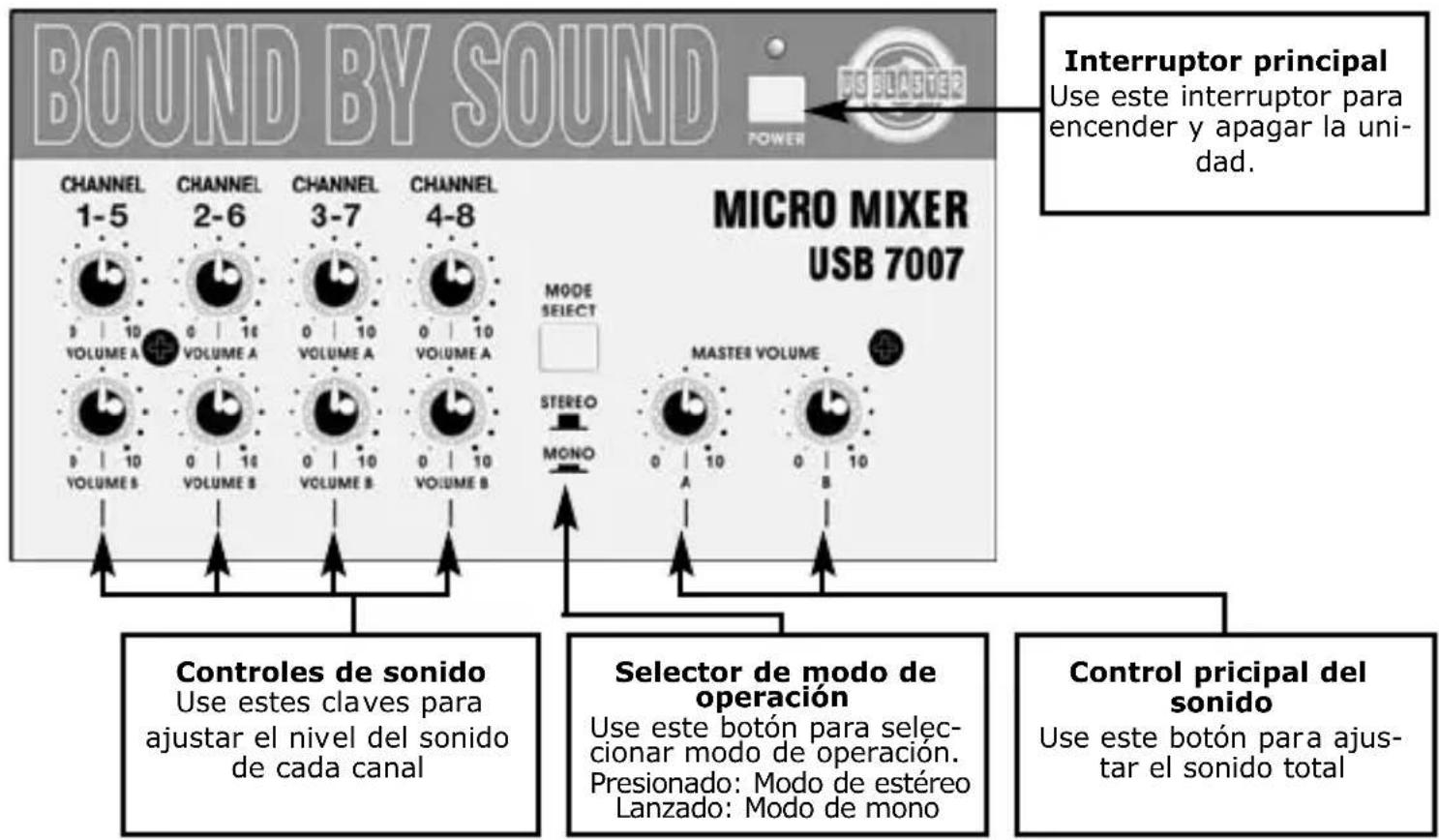

USB 7007 PANEL FRONTAL

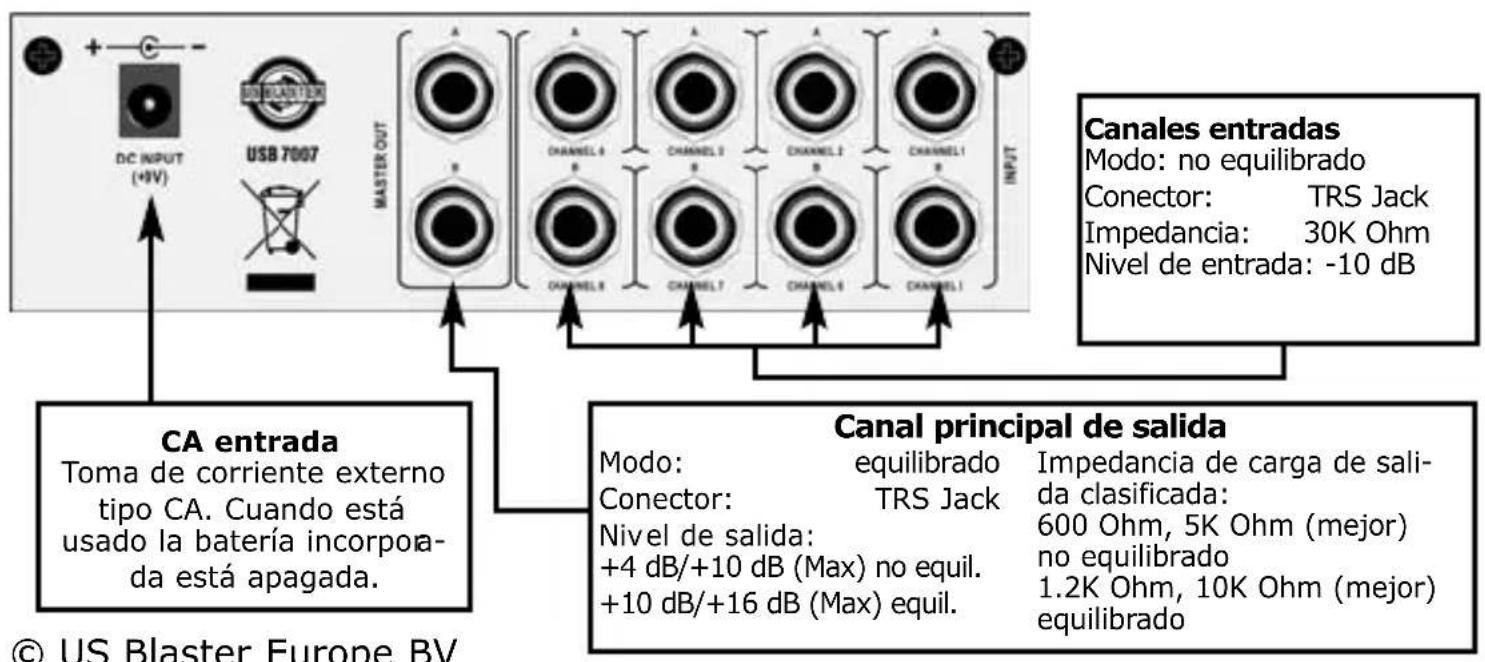

USB 7007 PANEL POSTERIOR

USB 7006 ESPECIFICACIONES

• Aumento: 24 dB
• Respuesta en Frequencia.: 20 Hz 20KHz ± 0.5 dB, - 3 dB
• Anchura de banda: 10 Hz ~ 100 KHz
  Distortion armónica total: 20Hz 20KHz≤ 0.05%
• Cociente entre ASNAL: ≥80 dB (mensura de banda ancha)
• potencia incorpora: Bateria de 9V
• Funcionamento continuo: ≥20 horas (usando bateria incorporaça)
• Dimensiones: 152 × 84 × 52 mm

USB 7007 ESPECIFICACIONES

• Aumento: 24 dB
• Respuesta en Frequencia.: 20 Hz 20KHz ± 0.5 dB, - 3 dB
• Anchura de banda: 10 Hz ~ 100 KHz
  Distortion armónica total: 20Hz 20kHz≤ 0.05%
• Cociente entre senal- ruido : ≥80 dB (mensura de banda ancha)
• potencia incorpora: Bateria de 9V
• Funcionamento continuo: ≥12 horas (usando bateria incorpora)
• Dimensiones: 152 × 95 × 58 mm

Advertencia!!

Cuando use la toma de corriente CA externa, por favor haga caso de polaridad y voltaje ( mire la ficha en el panel posterior+junto a enchufe).

USB 7006 - USB 7007
