USB 7006 - Attrezzatura DJ US Blaster - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Mixer audio mono per attrezzatura DJ
Marca	US Blaster
Modello	USB 7006
Canali di ingresso	4 canali asimmetrici (TRS Jack, impedenza 30 kOhm, livello -10 dB)
Canale di uscita	1 canale simmetrico (TRS Jack, livello +4 dB/+10 dB asim., +10 dB/+16 dB sim.)
Grado di amplificazione	24 dB
Risposta in frequenza	10 Hz - 100 kHz (larghezza di banda)
Distorsione armonica totale	< 0,05% (20 Hz - 20 kHz)
Rapporto segnale/rumore	≥ 80 dB (misura a larga banda)
Potenza di uscita massima	16 dB (uscita simmetrica)
Alimentazione	Batteria 9V integrata o alimentatore esterno (polarità e tensione: vedere targhetta)
Autonomia	≥ 20 ore con batteria integrata
Dimensioni	152 x 84 x 52 mm
Peso	Non indicato (stima 500 g)
Funzioni principali	Mixaggio mono, controlli volume per canale e volume principale, interruttore on/off, ingresso DC per alimentazione esterna
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare prodotti chimici. Evitare l'umidità.
Sicurezza	Non esporre ad acqua, urti o temperature estreme. Scollegare prima della pulizia.
Ricambi e riparabilità	Contattare il servizio post-vendita US Blaster per i ricambi.

Domande frequenti - USB 7006 US Blaster

Come posso alimentare l'USB 7006?

L'apparecchio può essere alimentato da una batteria 9V integrata o da una fonte di energia esterna tramite la presa DC. Quando l'alimentatore è collegato, la batteria viene automaticamente disattivata. Verificare la polarità e la tensione sulla targhetta sul retro dell'apparecchio.

Qual è l'autonomia della batteria integrata?

La batteria 9V integrata offre un'autonomia di almeno 20 ore in funzionamento continuo. Questa durata può variare in base al volume e ai segnali di ingresso.

Come collegare fonti audio all'USB 7006?

Utilizzare i 4 canali di ingresso asimmetrici con connettori TRS Jack (6,35 mm). L'impedenza di ingresso è di 30 kOhm e il livello nominale è di -10 dB. Collegare strumenti, microfoni o altre fonti a questi ingressi.

Come regolare correttamente il volume?

Ogni canale dispone di un controllo di volume individuale. Usare la manopola del volume principale per regolare il livello globale. Iniziare con i volumi dei canali a zero, poi aumentare gradualmente monitorando il livello di uscita per evitare distorsioni.

Posso usare l'USB 7006 in stereo?

No, l'USB 7006 è un'unità mono. Per un uso stereo, fare riferimento al modello USB 7007 che dispone di due canali di uscita simmetrici.

Qual è la potenza di uscita massima?

La potenza massima in uscita simmetrica è di 16 dB. In uscita asimmetrica è di +10 dB. Il livello nominale raccomandato è di +4 dB in simmetrica.

Come interpretare il rapporto segnale/rumore?

Il rapporto segnale/rumore è di almeno 80 dB, il che significa che il rumore di fondo è molto basso rispetto al segnale audio. Ciò garantisce una qualità sonora chiara, anche a basso volume.

Cosa fare se non esce alcun suono dall'apparecchio?

Verificare innanzitutto che l'apparecchio sia acceso (interruttore in posizione on). Assicurarsi che i cavi siano correttamente collegati agli ingressi e all'uscita. Controllare che i volumi dei canali e il volume principale non siano al minimo. Infine, provare con un'altra fonte o un altro cavo per isolare il problema.

Posso usare l'USB 7006 con un microfono?

Sì, è possibile collegare un microfono tramite un ingresso TRS Jack. Tuttavia, l'apparecchio non ha alimentazione phantom, quindi utilizzare un microfono dinamico o un microfono a condensatore con propria alimentazione.

Come pulire e manutenere l'USB 7006?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto per pulire la superficie. Non usare mai solventi, alcol o prodotti abrasivi. Evitare l'ingresso di liquidi nei connettori o all'interno dell'apparecchio.

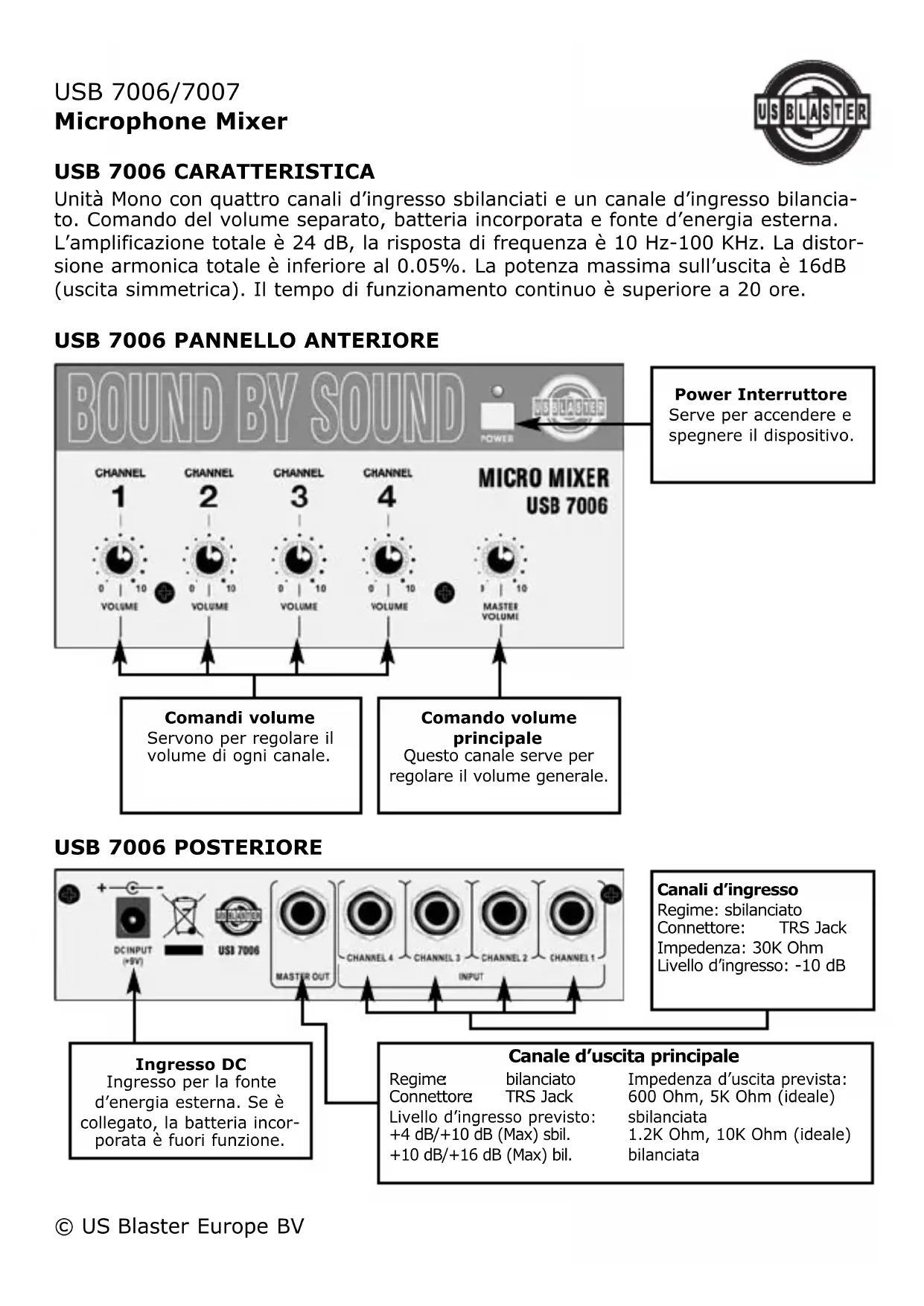

MANUALE UTENTE USB 7006 US Blaster

600 Ohm, 5K Ohms (ideale)

symétrique

1.2K Ohm, 10K Ohms (ideale)

balanced

Unità Mono con quattro canali d'ingresso sbilanciati e un canale d'ingresso bilanziato. Comando del volume separato, batteria incorpora e fonte d'energia esterna. L'amplificazione totale è 24 dB, la risposta di frequenza è 10 Hz-100 KHz. La distorsione armonica totale è inferiore al 0.05%. La potenza massima sull'uscita è 16dB (uscita simmetrica). Il tempo di funzionamento continuò è superiore a 20 ore.

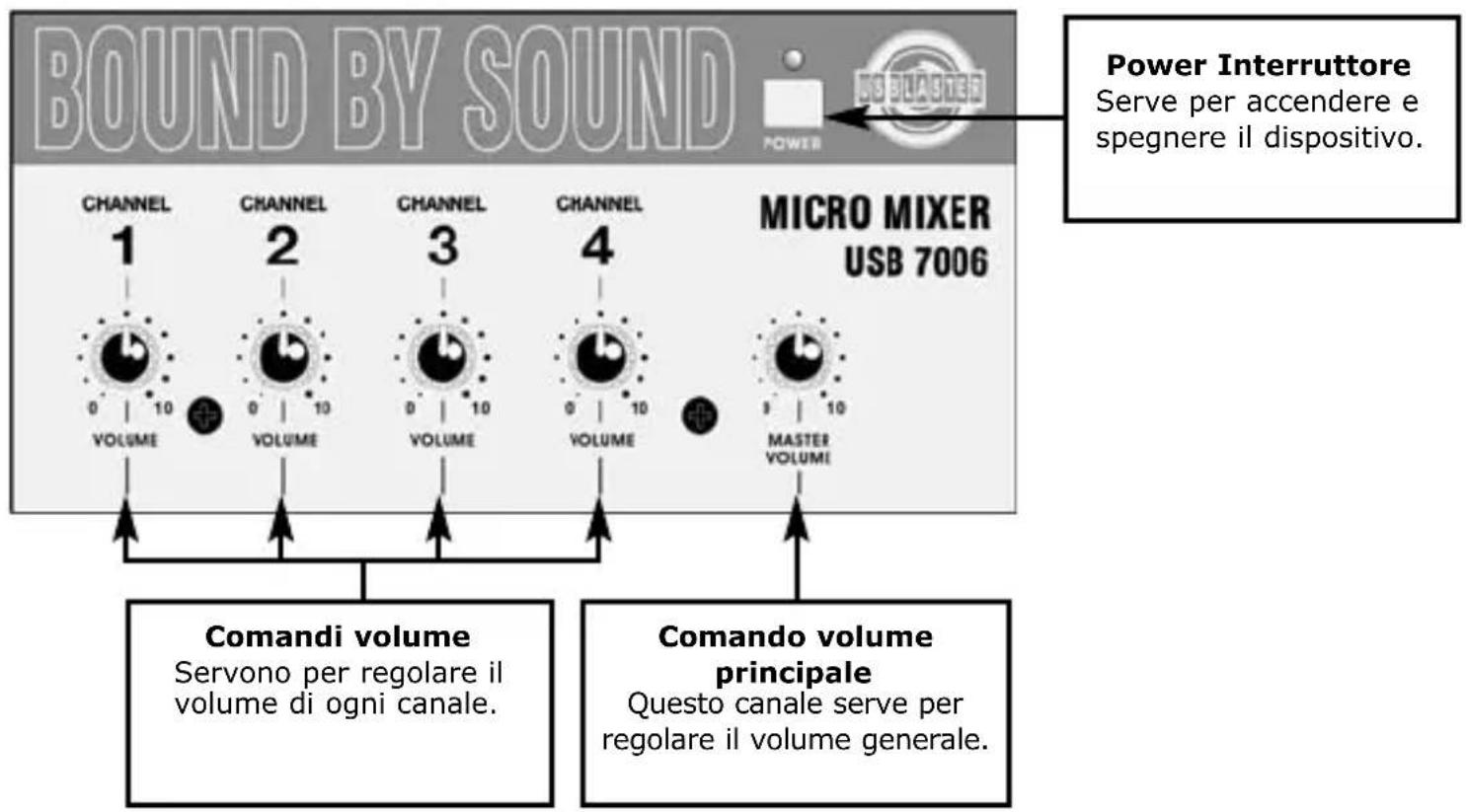

USB 7006 PANNELLO ANTERIORE

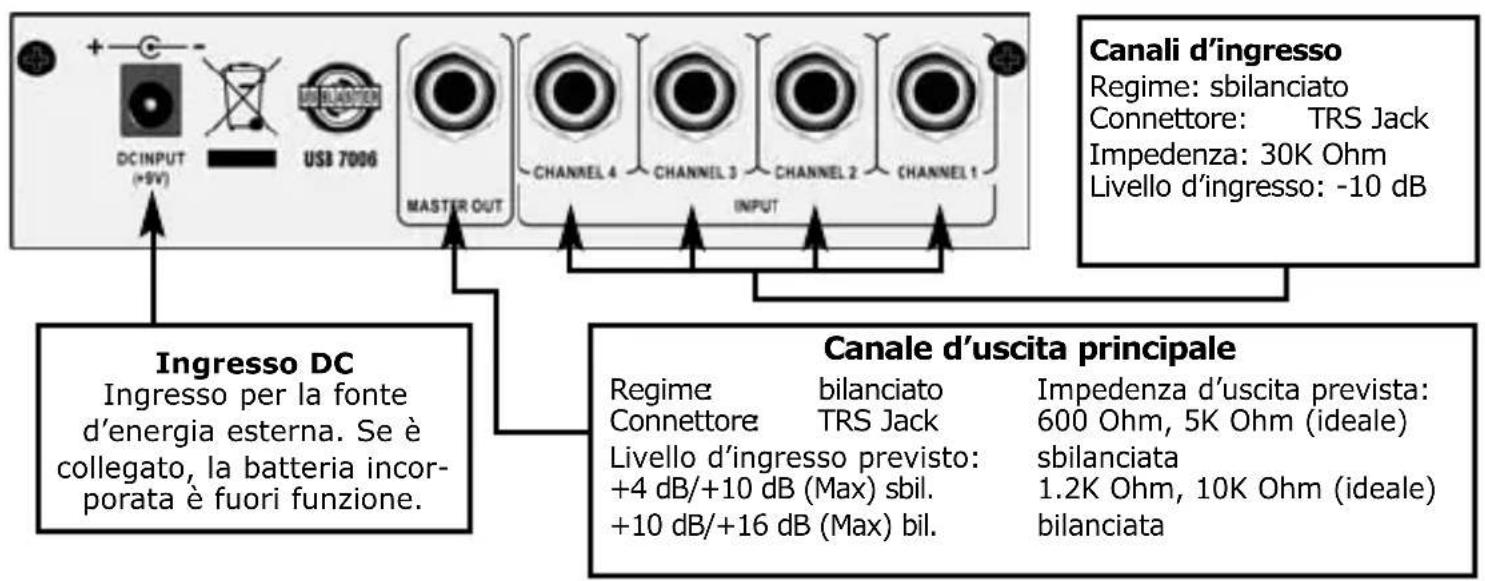

USB 7006 POSTERIORE

USB 7007 CARATTERISTICA

Unità Stereo e Mono comandata tramite interrottore. É dotata di 2x4 canali d'ingresso sbilanciati e di due canali d'ingresso bilanciati. Commando del volume separato, batteria incorpora e fonte d'energia esterna. L'amplificazione totale è 24 dB, la risposta di frequenza è 10 Hz-100 KHz. La distorsione armonica totale è inferiore al 0.05%. La potenza massima sull'uscita è 16dB (uscita simmetrica). Il tempo di funzionamento continuò è superiore a 12 ore.

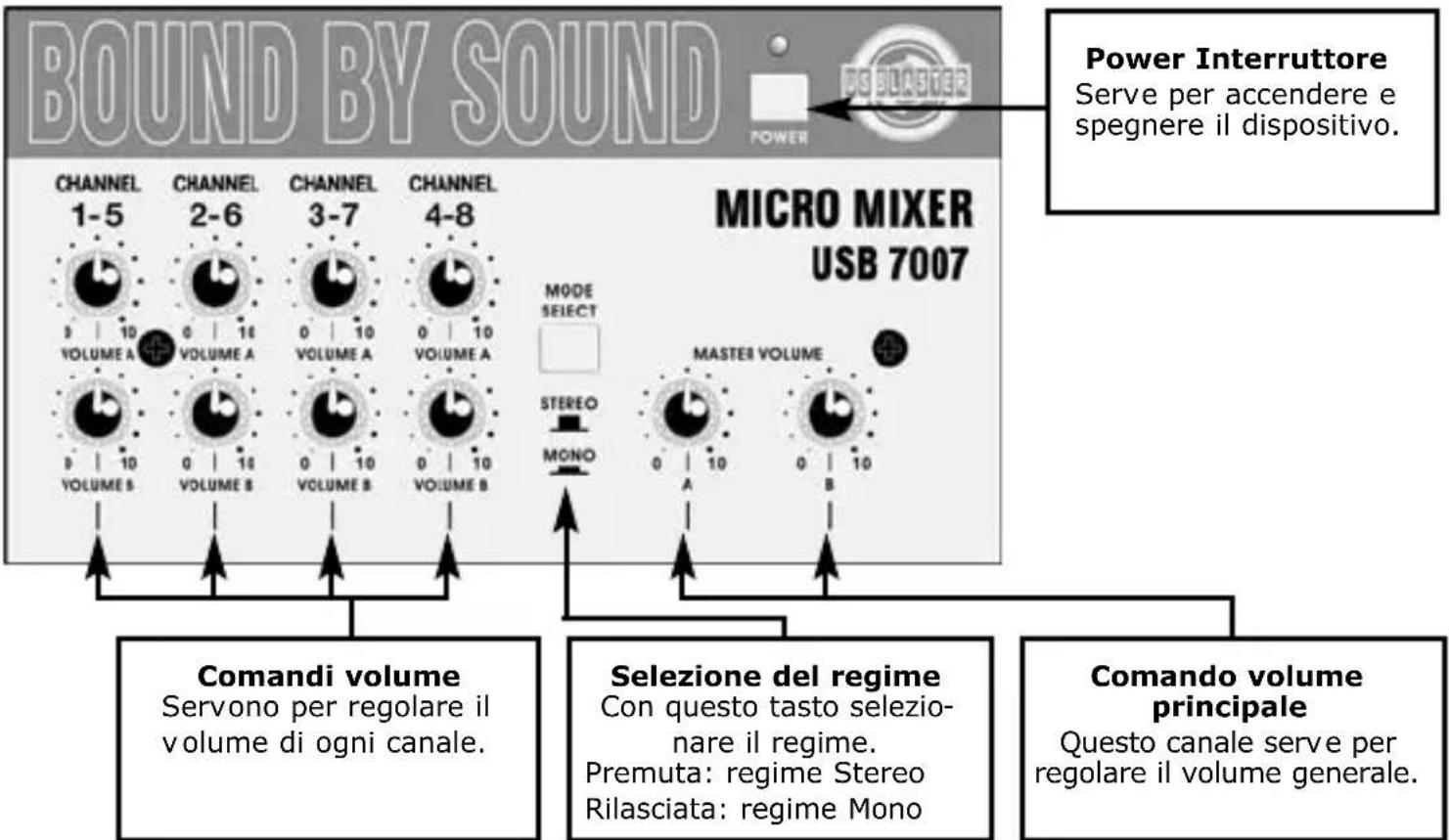

USB 7007 PANNELLO ANTERIORE

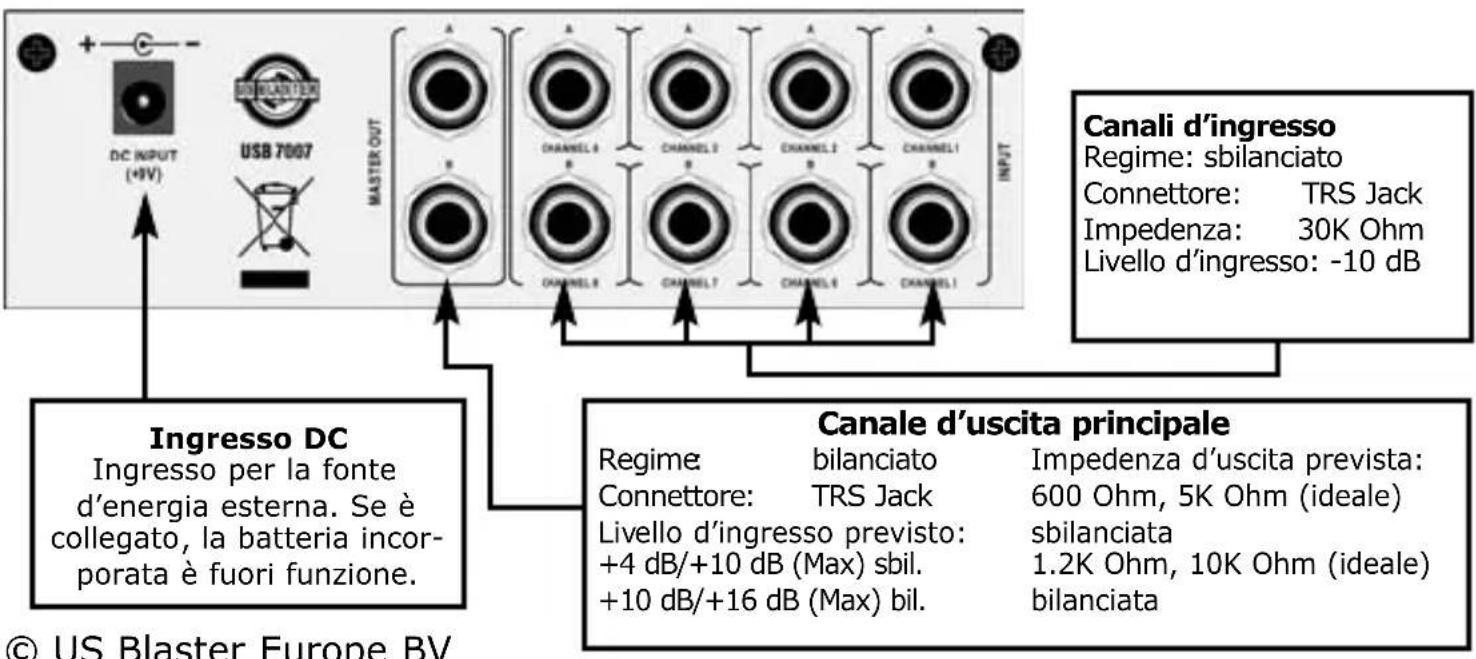

USB 7007 POSTERIORE

USB 7006 CARATTERISTICHE TECNICHE

• Amplificazione: 24 dB
  Risposta di frequenza.: 20Hz 20KHz± 0.5 dB, -3 dB
• Larghezza di banda: 10 Hz ~ 100 KHz
  Distorsione armonica totale: 20Hz 20KHz≤ 0.05%
• Rapporto segnale rumore: ≥80 dB (misurazione a banda larga)
• Fonte d'énergia incorpora: batteria 9V
• Tempo di funzionamento continuo: ≥20 ore (con batteria incorpORA)
• Dimensioni: 152 × 84 × 52 mm

USB 7007 CARATTERISTICHE TECNICHE

• Amplificazione: 24 dB
  Risposta di frequenza.: 20Hz 20KHz± 0.5dB, - 3dB
• Larghezza di banda: 10 Hz ~ 100 KHz
  Distorsione armonica totale: 20Hz 20kHz≤ 0.05%
• Rapporto segnale rumore: ≥80 dB (misurazione a banda larga)
• Fonte d'energia incorpora: batteria 9V
• Tempo di funzionamento continuo: ≥12 ore (con batteria incorpORA)
• Dimensioni: 152 × 95 × 58 mm

Attenzione!!

Se decidete di utilizzato la fonte d'energia esterna, verificate la polarità e la corrente (vedasi l'etichetta sul pannello posteriore vicino alla presa).

USB 7006 - USB 7007
