Tipo di prodotto	Mixer DJ
Marca	US Blaster
Modello	USB 7004
Categoria	Attrezzatura DJ
Canali	3 canali (A, B, C) con potenziometri + 1 canale microfono
Ingressi per canale	2 ingressi (phono/line) con commutazione a pulsante
Ingresso microfono	1 ingresso con regolazione del gain, -54 dB / 600 ohm
Uscite principali	Master XLR bilanciata (0 dB e +6 dB), subwoofer (125 Hz), monitoraggio, 2 paia di cuffie
Equalizzazione	3 bande (High, Mid, Bass) con soppressori (Killer) per canale
Crossfader	Assegnato ai canali A e C, con funzione Transform per effetti di taglio
Pre-ascolto (Cue)	Su ogni canale, con ascolto separato o mixato (Split)
Potenziometri	ALPS lunghi, montaggio antipolvere
Alimentazione	220-240 V, 50 Hz, 25 W
Protezione	Relè sull'uscita master contro i guasti
Caratteristiche tecniche	Separazione dei canali > 65 dB @ 1 kHz, rumore di ingresso > 80 dB
Ingresso phono	Livello -41 dB @ 47 kΩ, impedenza 47 kΩ / 25 pF
Ingresso line	Livello -14 dB @ 600 Ω, impedenza 22 kΩ
Uscita cuffia	0,3 W su 4 Ω, impedenza 4..32 Ω
Funzioni speciali	Killer (soppressione istantanea delle frequenze), Transform (fusione di frammenti musicali)
Indicatori luminosi	LED meter (livello master/cue), LED line/phono, LED Cue attiva
Manutenzione e pulizia	Potenziometri protetti dalla polvere; pulire con un panno morbido e asciutto.
Sicurezza	Relè di protezione sull'uscita master; rispettare la tensione di alimentazione.
Informazioni generali	Apparecchio destinato all'uso in interni; temperatura ambiente di funzionamento da 5°C a 35°C.

Domande frequenti - USB 7004 US Blaster

Come collegare i giradischi vinile all'USB 7004?

Utilizza gli ingressi phono di ogni canale. Regola il Gain per regolare il livello di ingresso. Se i tuoi giradischi hanno un'uscita line, imposta il selettore su Line.

Come utilizzare la funzione Cue (pre-ascolto)?

Premi il pulsante Cue del canale desiderato (il LED si accende). Il segnale sarà udibile nelle cuffie. Usa il pulsante Split per ascoltare il Cue a destra e il Master a sinistra.

Cosa fa il pulsante Transform?

Il pulsante Transform permette di aggiungere o tagliare il segnale di un canale durante l'uso del crossfader. Ad esempio, se il crossfader è a sinistra (solo canale A), premere Transform a destra aggiunge il canale C.

Come regolare l'equalizzazione?

Ogni canale dispone di tre potenziometri: High (acuti), Mid (medi) e Bass (gravi). Ruotali per aumentare o diminuire la frequenza corrispondente. Gli interruttori Killer tagliano immediatamente la banda selezionata.

Posso collegare un microfono?

Sì, collega il micro all'ingresso dedicato e usa il Gain per regolare il volume. Puoi anche regolare l'equalizzazione (High, Bass) e la posizione stereo con Pan.

Come collegare le cuffie?

Collega le tue cuffie a una delle due prese Phones sul pannello frontale. Regola il volume con il pulsante Cue (volume cuffie) e il Monitor per l'uscita di monitoraggio.

Cosa significano i LED Line/Phono?

Questi LED indicano quale ingresso è attivo sul canale: Line per una sorgente line (CD, computer) o Phono per un giradischi con preamplificatore phono integrato.

Come utilizzare l'uscita subwoofer?

L'uscita Subwoofer fornisce un segnale filtrato a 125 Hz. Collegalo a un subwoofer amplificato. Il livello è controllato dal Master fader.

Cosa fare se nessun suono esce dal master?

Verifica che il Master fader sia aperto, che i canali non siano in mute (Cue disattivato) e che il crossfader non sia bloccato su un canale vuoto. Assicurati anche che i cavi di uscita siano ben collegati.

Come pulire l'USB 7004?

Usa un panno morbido e asciutto per spolverare la superficie. Evita prodotti chimici. I potenziometri sono protetti dalla polvere, ma una manutenzione regolare prolunga la loro durata.

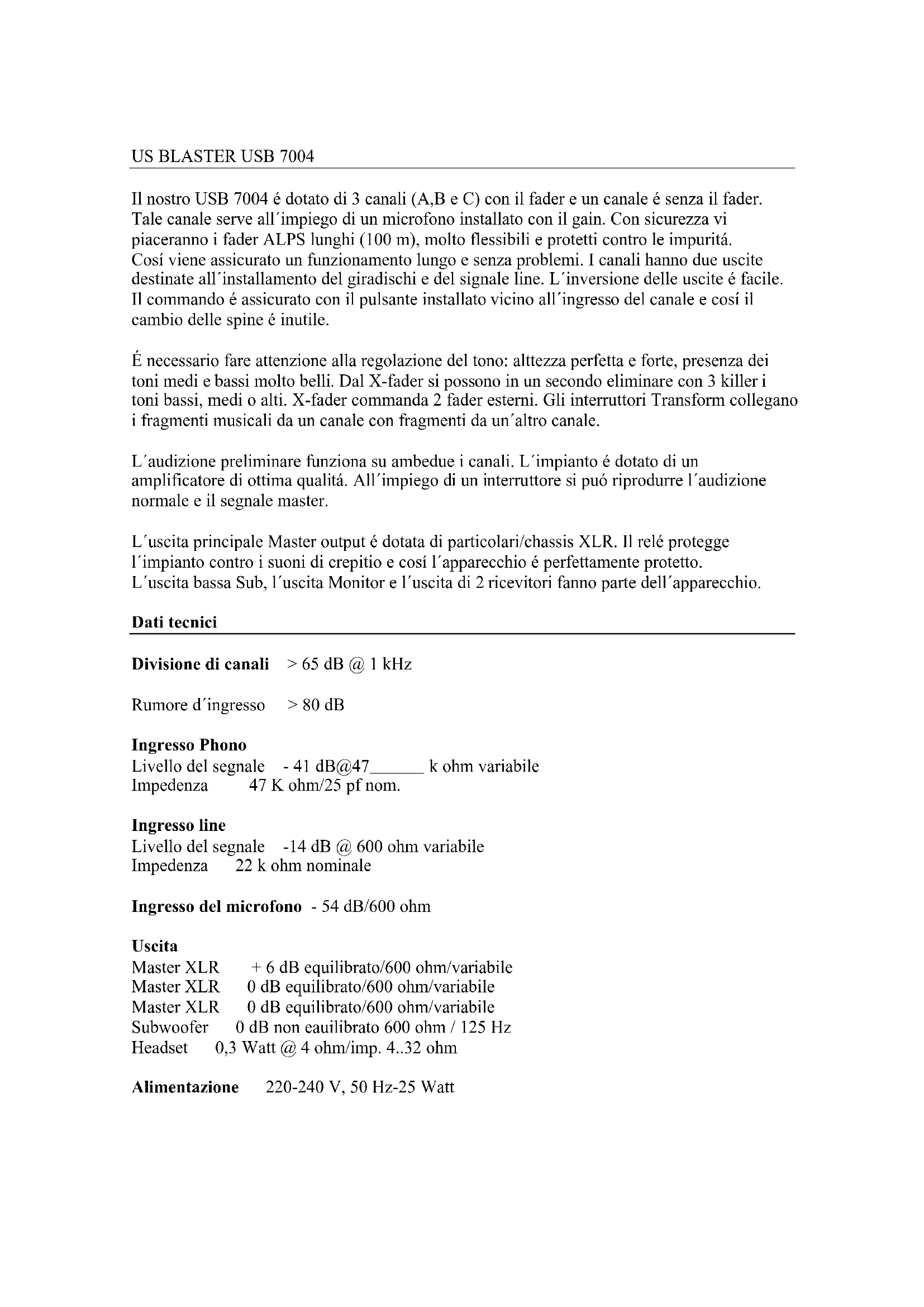

MANUALE UTENTE USB 7004 US Blaster

Il nostro USB 7004 é dotato di 3 canali (A,B e C) con il fader e un canale èswana il fader. Tale canale serve all'impiego di un microfono installato con il gain. Con sicurezza vi piaceranno i fader ALPS lunghi (100m) , molto flessibili e protetti contro le impurità. Cosi>vene assicurato un funzionamento lungo eswana problemi. I canali hanno due uscite destinate all'installamento del giradischi e del signale line. L'inversione delle uscite è facile. Il commando é assicurato con il pulsante installato vicino all'ingresso del canale e sono ilchio delle spine è inutile.

É necessario fare attenzione alla regolazione del tono: altezza perfetta e forte, presenza dei toni medi e bassi molto belli. Dal X-fader si possono in un secondo eliminare con 3 killer i toni bassi, medio o alto. X-fader commanda 2 fader esterni. Gli interrupttori Transform collegano i fragmenti musicali da un canale con fragmenti da un'alto canale.

L'audizione preliminare funziona su ambedue i canali. L'impiano è dotato di un amplificatore di ottima qualità. All'impiego di un interrottore si può riproduire l'audizione normale e il segnale master.

L'uscita principale Master output é dotata di particolari/chassis XLR. Il relè protege l'impiano contro i suoni di crepitio e così l'apparecchio é perfettamente protetto. L'uscita bassa Sub, l'uscita Monitor e l'uscita di 2 ricevitori fanno parte dell'apparecchio.

Dati tecnici

Divisione di canali >65dB@1kHz

Livello del segnale -41 dB@47 k ohm variabile

Impedenza 47 K ohm/25 pf nom.

Ingresso line

Livello del segnale -14 dB @ 600 ohm variabile

Impedenza 22 k ohm nominale

Ingressodel microfono-54dB/600ohm

Uscita

Alimentazione 220-240 V, 50 Hz-25 Watt

Parted'ingresso

LED meter Livello cue oppure master. Livello di lavoro più o meno 0 dB.

Masterfader Commando di sonorità per le uscite Sub e stereo.

Cue LED Quando il cue non è attivo, questa LED è accesa. In quello caso il segnale Master si trova sull'uscita Phones.

Monitor Con甚么 si puoc commandare la sonorita dell'uscita Monitor stereo.

Cue Commanda la sonorita del ricevitore.

Split Per il settaggio della funzione del ricevitore, quando il Cue su uno dei canali è attivo. Dop o premere il pulsante Split. Sulla parte destra del riceviore c'è il Cue e su quella sinistra c'è il segnale Master.

Phones Collegamento stereo dei ricevitori (headset).

Funzione Crossfader e Transform

La sonorità dei canali A e C é definita dal Crossfader. Nella posizione sinistra del Crossfader si sente solo il canale A e nella posizione destra solo il canale C. Quando il Crossfader e sulla parte sinistra, premendo il pulsante destro del Transform si riceve il segnale del canale C. Premendo il pulsante Transform si elimina il canale A. Lo stesso valeanche per il Crossfader nella posizione destra.

Funzione Killer

All'impiego di questi interruttori si possono molto velocemente eliminare i toni bassi, medi ed alto.

Canale DJ

Gain Commanda la sonorita del microfono.

High Commanda i toni alto.

Bass Commanda i toni bassi.

Pan Il microfono si può installare sul qualsiasi quello fra il canale sinistro e destro.

Canali A,B,C

L'impiano é dotato di 2 ingressi, commando di 3 toni principali, commando di sonorità e commando di audizione preliminare. I canali A e C sono installati sulla parte sinistra e destra del Crossfader.

L'ingresso del canale B é sul master.

Line/phono LED - indica 1'ingresso scelto

Gain Sonorita dell'ingresso line e phone

High Commando di toni alto

Mild Commando di toni medi

Bass Commando di toni bassi

Ball Equilibratura fra il canale sinistro e destro

Cue Accende e spegne l'audizione preliminare. Quando tale funzione è attiva, si accende il headset sul Cue e il segnale 1 oppure parecchi ingressi si posso sentire ancche con il Fader chiuso. Quando i LED sono accesi, la funzione Cue è attiva.

Entrada de linea line

Nivel de senal -14 db @ 600 ohm variable

Impedancia 22 k ohm nominal
