USB 7004 - DJ-Ausrüstung US Blaster - Kostenlose Bedienungsanleitung

Produkttyp	DJ-Mischpult
Marke	US Blaster
Modell	USB 7004
Kategorie	DJ-Ausrüstung
Kanäle	3 Kanäle (A, B, C) mit Reglern + 1 Mikrofonkanal
Eingänge pro Kanal	2 Eingänge (Phono/Line) mit Tastenumschaltung
Mikrofoneingang	1 Eingang mit Gain-Regelung, -54 dB / 600 Ohm
Hauptausgänge	Master XLR symmetrisch (0 dB und +6 dB), Subwoofer (125 Hz), Monitor, 2 Paar Kopfhörer
Entzerrung	3-Band (High, Mid, Bass) mit Kill-Schaltern pro Kanal
Crossfader	Den Kanälen A und C zugeordnet, mit Transform-Funktion für Cut-Effekte
Vorhören (Cue)	Auf jedem Kanal, mit getrenntem oder gemischtem Hören (Split)
Regler	ALPS lange, staubgeschützte Montage
Stromversorgung	220-240 V, 50 Hz, 25 W
Schutz	Relais am Master-Ausgang gegen Ausfälle
Technische Daten	Kanaltrennung > 65 dB @ 1 kHz, Eingangsrauschen > 80 dB
Phono-Eingang	Pegel -41 dB @ 47 kΩ, Impedanz 47 kΩ / 25 pF
Line-Eingang	Pegel -14 dB @ 600 Ω, Impedanz 22 kΩ
Kopfhörerausgang	0,3 W an 4 Ω, Impedanz 4..32 Ω
Spezialfunktionen	Killer (sofortige Frequenzunterdrückung), Transform (Verschmelzung von Musikfragmenten)
Leuchtanzeigen	LED-Meter (Master-/Cue-Pegel), LED Line/Phono, LED Cue aktiv
Wartung und Reinigung	Staubgeschützte Regler; mit weichem, trockenem Tuch reinigen.
Sicherheit	Schutzrelais am Master-Ausgang; Netzspannung beachten.
Allgemeine Informationen	Gerät für den Innenbereich; Betriebstemperatur 5°C bis 35°C.

Häufig gestellte Fragen - USB 7004 US Blaster

Wie schließe ich Plattenspieler an den USB 7004 an?

Verwenden Sie die Phono-Eingänge jedes Kanals. Stellen Sie den Gain ein, um den Eingangspegel anzupassen. Wenn Ihre Plattenspieler einen Line-Ausgang haben, schalten Sie den Wahlschalter auf Line.

Wie verwende ich die Cue-Funktion (Vorhören)?

Drücken Sie die Cue-Taste des gewünschten Kanals (die LED leuchtet). Das Signal ist im Kopfhörer hörbar. Verwenden Sie die Split-Taste, um Cue rechts und Master links zu hören.

Was macht die Transform-Taste?

Die Transform-Taste ermöglicht das Hinzufügen oder Abschneiden des Signals eines Kanals bei Verwendung des Crossfaders. Wenn der Crossfader z.B. links steht (nur Kanal A), fügt das Drücken von Transform rechts den Kanal C hinzu.

Wie stelle ich den Equalizer ein?

Jeder Kanal hat drei Regler: High (Höhen), Mid (Mitten) und Bass (Bässe). Drehen Sie sie, um die entsprechende Frequenz zu erhöhen oder zu senken. Die Killer-Schalter unterdrücken sofort das ausgewählte Band.

Kann ich ein Mikrofon anschließen?

Ja, schließen Sie das Mikrofon an den dafür vorgesehenen Eingang an und verwenden Sie den Gain, um die Lautstärke einzustellen. Sie können auch die Entzerrung (High, Bass) und die Stereoposition mit Pan anpassen.

Wie schließe ich einen Kopfhörer an?

Schließen Sie Ihren Kopfhörer an eine der beiden Phones-Buchsen an der Vorderseite an. Stellen Sie die Lautstärke mit dem Cue-Regler (Kopfhörerlautstärke) und dem Monitor-Regler für den Monitorausgang ein.

Was bedeuten die LED Line/Phono?

Diese LEDs zeigen an, welcher Eingang am Kanal aktiv ist: Line für eine Line-Quelle (CD, Computer) oder Phono für einen Plattenspieler mit integriertem Phono-Vorverstärker.

Wie verwende ich den Subwoofer-Ausgang?

Der Subwoofer-Ausgang liefert ein auf 125 Hz gefiltertes Signal. Schließen Sie ihn an einen aktiven Subwoofer an. Der Pegel wird durch den Master-Fader gesteuert.

Was tun, wenn kein Ton vom Master kommt?

Überprüfen Sie, ob der Master-Fader geöffnet ist, die Kanäle nicht stummgeschaltet sind (Cue deaktiviert) und der Crossfader nicht auf einem leeren Kanal blockiert ist. Stellen Sie auch sicher, dass die Ausgangskabel richtig angeschlossen sind.

Wie reinige ich den USB 7004?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche zu entstauben. Vermeiden Sie Chemikalien. Die Regler sind staubgeschützt, aber regelmäßige Pflege verlängert ihre Lebensdauer.

BEDIENUNGSANLEITUNG USB 7004 US Blaster

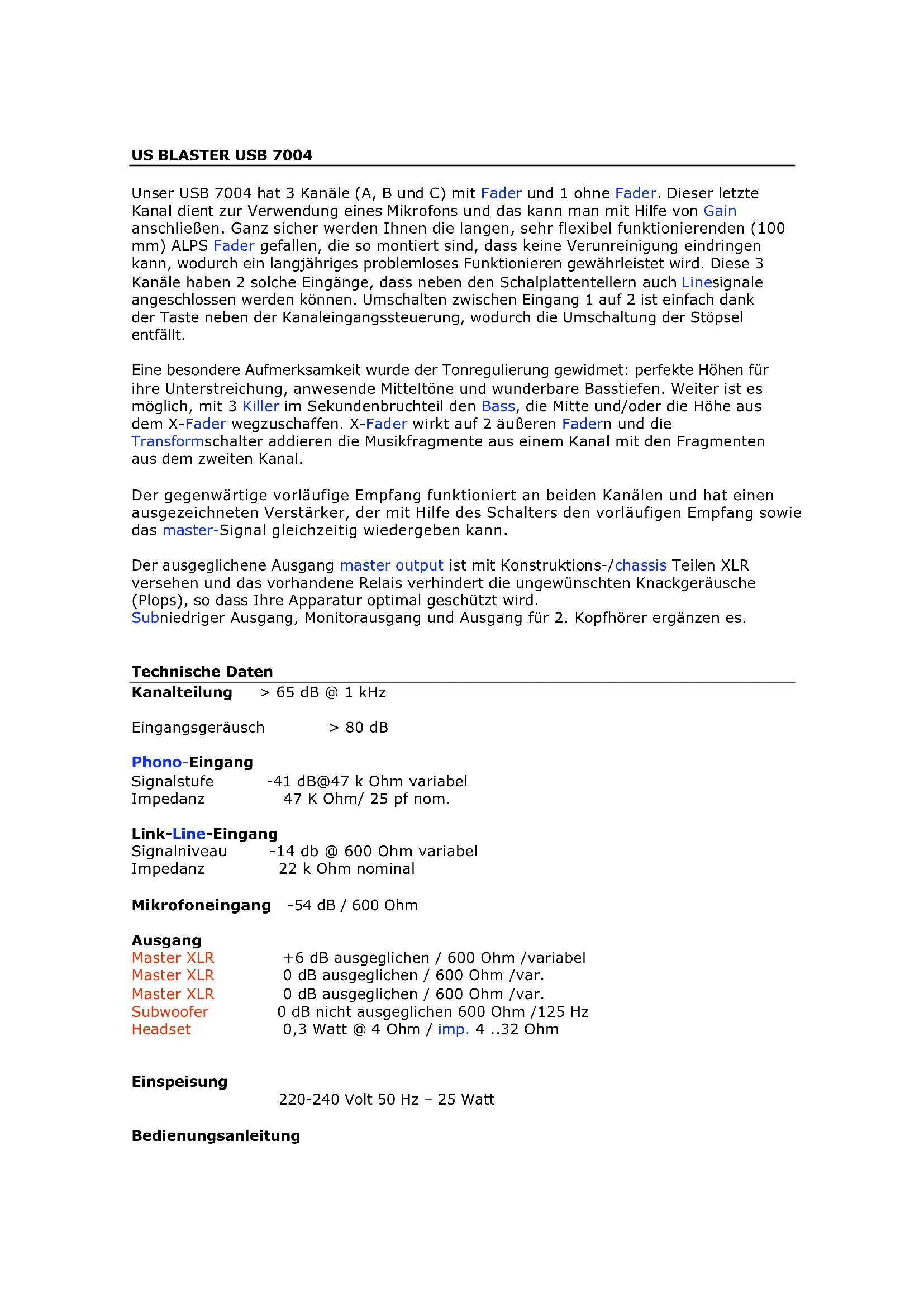

Unser USB 7004 hat 3 Kanäle (A, B und C) mit Fader und 1 ohne Fader. Dieser letzte Kanal dient zur Verwendung eines Mikrofons und das kann man mit Hilfe von Gain anschlossen. Ganz sicher werden Ihnen die langen, sehr flexibel Funktionierenden (100 mm) ALPS Fader gefallen, die so montiert sind, dass keine Verunreinigung eindringen kann, wodurch ein langjähriges problemloses Funktionieren gewährleistet wird. Diese 3 Kanäle haben 2 solche Eingänge, dass darüber den Schalplattentellern auch Linesignale angeschlossen werden können. Umschalten zwischen Eingang 1 auf 2 ist einfach dank der Taste besoin der Kanaleingangssteuerung, wodurch die Umschaltung der Stöpsel entfällt.

Eine besondere Aufmerksamkeit wurde der Tonregulierung gewidmet: perfekte Höhen für ihre Unterreichung, anwesende Mitteltöne und wunderbare Basstiefen. Weiter ist es möglich, mit 3 Killer im Sekundenbruchteil den Bass, die Mitte und/oder die Höhe aus dem X-Fader wegzuschaffen. X-Fader wirkt auf 2 äußerten Fadenn und die Transformschalter addieren die Musikfragmente aus einem Kanal mit den Fragmenten aus dem zweiten Kanal.

Der gegenüber voraufge Empfang Funktioniert an beiden Kanänen und hat einen ausgezeichneten Veränder, der mit Hilfe des Schalters den vorläufigen Empfang sowie das master-Signal gleichzeitig wiedergeben kann.

Der ausgeglichene Ausgang master output ist mit Konstruktions-/chassis Teilen XLR versehen und das vorhandene Relais verhindert die ungewünschten Knackgeräische (Plops), so dass ihre Apparatur optimal geschützt wird.

Subniedriger Ausgang, Monitorausgang und Ausgang fur 2. Kopfhörer ergänzen es.

Technische Daten

Kanalteilung > 65 dB @ 1 kHz

Eingangsgeräusch >80 dB

Phono-Eingang

Signalstufe -41 dB@47 k Ohm variabel

Impedanz 47 K Ohm/25 pf nom.

Link-Line-Eingang

Signalniveau -14 db @ 600 Ohm variabel

Impedanz 22 k Ohm nominal

Mikrofoneingang -54 dB / 600 Ohm

Ausgang

Master XLR +6 dB ausgeglichen / 600 Ohm /variabel

Master XLR 0 dB ausgegliichen / 600 Ohm /var.

Master XLR 0 dB ausgeglihen / 600 Ohm /var.

Subwoofer 0 dB nicht ausgegliichen 600 Ohm /125 Hz

Headset 0,3 Watt @ 4 Ohm / imp. 4..32 Ohm

Einspeisung

220-240 Volt 50 Hz - 25 Watt

Bedienungsanleitung

Eingangsteil:

Led meter Arbeitsversion	Bezeichnung des Cue- oder Mastersniveau. Kann das Niveau rund um 0 dB einhalten.
Masterfader	Lautstärkeregler für Ausgänge Sub und Stereo.
Cue led	Ist Cue nicht aktiv, leuchtet theses LED. Signal master ist dann auf dem Phones-Ausgang.
Monitor	Hiermit kann die Lautstärke des Stereomonitororausganges geregelt Werden.
Cue	Regler der Lautstärke in den Kopfhörern.
Split	Zur Einstellung der Kopfhörerfungtion, wenn Cue an einem Kanal Aktiv. Nach Druck der Taste Split ist an der rechten Seite der Kopfhörer Cue und an der linken Seite der Kopfhörer Master-Signal.
Phones	Stereanschluss der Kopfhörer (Headset).

Funktionen Crossfader und Transform

Die Lautstärke der Kanäle A und C wird mittels Crossfader bestimmt. In der linken Position Crossfader ist nur A und in der rechten Position nur C hörbar. Weiter ist es so, dass wenn Crossfader links ist und die rechte Transformtaste gedrück wird, mischt sich das Signal des Kanals C. Wird in dieser Situation die Taste transform gedrück, wird der Kanal A zurückgedämmt. Der vorige Weg gilt auch für Crossfader in der rechten Position.

Funktion Killer

Mit Hilfe dieser Schalter konnen Sie die niedrigen, mittleren und/oder hohen Töne wegbekommen.

DJ Kanal

Gain Regelung der Mikrofonlautstärke.

High Regelung der Lautstärke der hohen Tone.

Bass Regelung der niedrigen Tone.

Pan Hiermit konne Sie das Mikrofon an jeder gewünschten Ort zwischen dem linken und rechten Kanal platzieren.

Kanäle A, B und C

Ausgestattet mit 2 Eingängen, einer dreifichen Tonregelung, Lautstärkeregelung und dem vorläufigen Empfang. Kanäle A und C gehen an der linken und rechten Seite des Crossfaders aus.

Kanal B gezehdtirekt auf Master aus.

Line /phono LED Dioden geben an, welcher Eingang gewählt wurde.

Gain Vorläufige Einstellung der Lautstärke der Eingänge line und phone.

High Regelung der hohen Tone.

Mid Regelung der mittleren TONE.

Bass Regelung der niedrigen TONE.

Ball Ausgleicheinstellung zwischen dem linken und dem rechten Kanal.

Cue Ein- und Ausschalten des vorläufigen Empfangs. Ist diese Funktion aktiv, schaltet Headset auf Cue und das Signal 1 oder mehrere Eingänge sind auch mit geschlossenem Fader hörbar! Leuchtet LED, die Funktion Cue ist aktiv.
