USB 7004 - Equipement DJ US Blaster - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage DJ
Marque	US Blaster
Modèle	USB 7004
Catégorie	Équipement DJ
Canaux	3 canaux (A, B, C) avec potentiomètres + 1 canal microphone
Entrées par canal	2 entrées (phono/line) avec commutation par bouton
Entrée microphone	1 entrée avec réglage de gain, -54 dB / 600 ohms
Sorties principales	Master XLR équilibrée (0 dB et +6 dB), caisson de basses (125 Hz), surveillance, 2 paires d’écouteurs
Égalisation	3 bandes (High, Mid, Bass) avec suppresseurs (Killer) par canal
Crossfader	Assigné aux canaux A et C, avec fonction Transform pour effets de coupe
Pré-écoute (Cue)	Sur chaque canal, avec écoute séparée ou mixée (Split)
Potentiomètres	ALPS longs, montage anti-poussière
Alimentation	220-240 V, 50 Hz, 25 W
Protection	Relais sur sortie master contre les pannes
Caractéristiques techniques	Séparation des canaux > 65 dB @ 1 kHz, bruit d’entrée > 80 dB
Entrée phono	Niveau -41 dB @ 47 kΩ, impédance 47 kΩ / 25 pF
Entrée line	Niveau -14 dB @ 600 Ω, impédance 22 kΩ
Sortie casque	0,3 W sous 4 Ω, impédance 4..32 Ω
Fonctions spéciales	Killer (suppression instantanée des fréquences), Transform (fusion de fragments musicaux)
Indicateurs lumineux	LED meter (niveau master/cue), LED ligne/phono, LED Cue active
Entretien et nettoyage	Potentiomètres protégés contre la poussière ; nettoyer avec un chiffon doux et sec.
Sécurité	Relais de protection sur la sortie master ; respecter la tension d’alimentation.
Informations générales	Appareil destiné à une utilisation en intérieur ; température ambiante de fonctionnement 5°C à 35°C.

FOIRE AUX QUESTIONS - USB 7004 US Blaster

Comment connecter des platines vinyle sur l'USB 7004 ?

Utilisez les entrées phono de chaque canal. Réglez le Gain pour ajuster le niveau d'entrée. Si vos platines ont une sortie ligne, basculez le sélecteur sur Line.

Comment utiliser la fonction Cue (pré-écoute) ?

Appuyez sur le bouton Cue du canal souhaité (la LED s'allume). Le signal sera audible dans le casque. Utilisez le bouton Split pour écouter le Cue à droite et le Master à gauche.

Que fait le bouton Transform ?

Le bouton Transform permet d'ajouter ou de couper le signal d'un canal lors de l'utilisation du crossfader. Par exemple, si le crossfader est à gauche (canal A seul), appuyer sur Transform de droite ajoute le canal C.

Comment régler l'égalisation ?

Chaque canal dispose de trois potentiomètres : High (aigus), Mid (médiums) et Bass (graves). Tournez-les pour augmenter ou diminuer la fréquence correspondante. Les interrupteurs Killer coupent immédiatement la bande sélectionnée.

Puis-je brancher un microphone ?

Oui, connectez le micro à l'entrée dédiée et utilisez le Gain pour régler le volume. Vous pouvez aussi ajuster l'égalisation (High, Bass) et la position stéréo avec Pan.

Comment connecter un casque ?

Branchez votre casque à l'une des deux prises Phones en façade. Réglez le volume avec le bouton Cue (volume casque) et le Monitor pour la sortie surveillance.

Que signifient les LED Line/Phono ?

Ces LED indiquent quelle entrée est active sur le canal : Line pour une source ligne (CD, ordinateur) ou Phono pour une platine vinyle avec préampli phono intégré.

Comment utiliser la sortie caisson de basses ?

La sortie Subwoofer délivre un signal filtré à 125 Hz. Connectez-la à un caisson de basses amplifié. Le niveau est contrôlé par le Master fader.

Que faire si aucun son ne sort du master ?

Vérifiez que le Master fader est ouvert, que les canaux ne sont pas en mute (Cue désactivé) et que le crossfader n'est pas bloqué sur un canal vide. Assurez-vous aussi que les câbles de sortie sont bien branchés.

Comment nettoyer l'USB 7004 ?

Utilisez un chiffon doux et sec pour dépoussiérer la surface. Évitez les produits chimiques. Les potentiomètres sont protégés contre la poussière, mais un entretien régulier prolonge leur durée de vie.

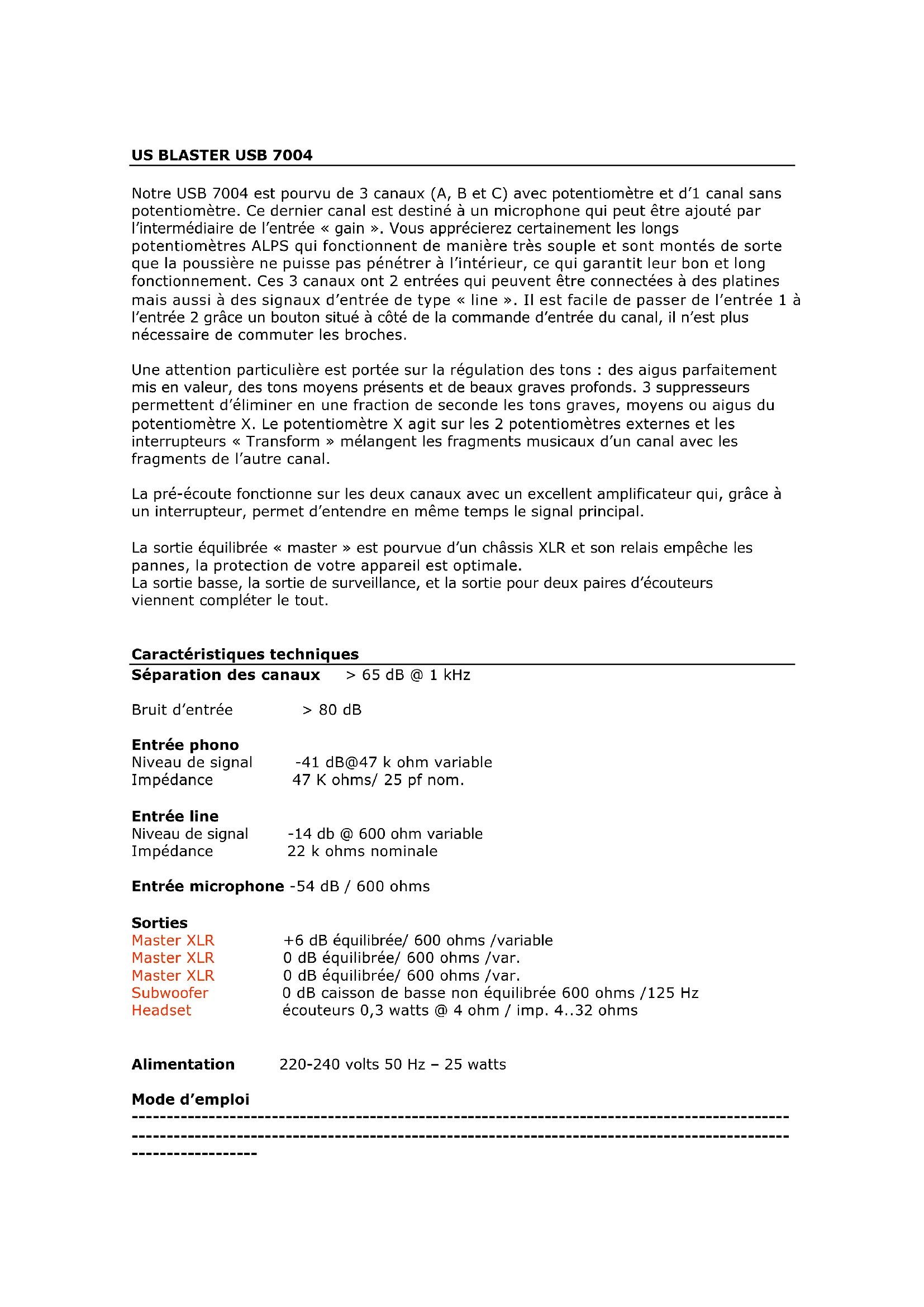

MODE D'EMPLOI USB 7004 US Blaster

Notre USB 7004 est pourvu de 3 canaux (A, B et C) avec potentiemetre et d'1 canal sans potentiemetre. Ce dernier canal est destiné à un microphone qui peut être ajouté par l'intémediaire de l'entrée « gain ». Vous apprécierez certainement les longs potentiemètres ALPS qui fonctionnent de manière trèsouple et sont montés de sorte que la poussière ne puisse pas pénétrer à l'intérieur, ce qui garantit leur bon et long fonctionnement. Ces 3 canaux ont 2 entrées qui peuvent être connectées à des platines mais aussi à des signaux d'entrée de type « line ». Il est facile de passer de l'entrée 1 à l'entrée 2 grâce un bouton situé à côté de la commande d'entrée du canal, il n'est plus nécessaire de commuter les broches.

Une attention particulière est portée sur la régulation des tons : des aigus parfaitement mis en valeur, des tons moyens présents et de beaux graves profonds. 3 suppresseurs permettent d'éliminer en une fraction de seconde les tons graves, moyens ou aigus du potentiamètre X. Le potentiamètre X agit sur les 2 potentiamètres externes et les interrupteurs « Transform » mélangent les fragments musicaux d'un canal avec les fragments de l'autre canal.

La pré-écoute fonctionne sur les deux canaux avec un excellent amplificateur qui, grâce à un interrupteur, permet d'entendre en même temps le signal principal.

La sortie équilibrée « master » est pourvue d'un chassin XLR et son relais empêche les pannes, la protection de votre apparéil est optimale.
La sortie basse, la sortie de surveillance, et la sortie pour deux paires d'écouteurs viennent compléter le tout.

\section*{Caracteristiques techniques}

Déparation des canaux > 65 dB @ 1 kHz

Bruit d'entrée >80 dB

Entrée phono

Niveau de signal -41 dB@47 k ohm variable

Impedance 47 K ohms/25 pf nom.

Entree line

Niveau de signal -14 db @ 600 ohm variable

Impedance 22 k ohms nominale

Entrée microphone -54 dB / 600 ohms

Sorties

Master XLR +6 dB équilibrée/ 600 ohms /variable

Master XLR 0 dB équilibrée/600 ohms/var.

Master XLR 0 dB équilibrée/600 ohms/var.

Subwoofer 0 dB caisson de bassne non equilibrée 600 ohms /125 Hz

Headset écouteurs 0,3 watts @ 4 ohm / imp. 4..32 ohms

Alimentation 220-240 volts 50Hz - 25 watts

Mode d'emploi

Entrées :

Led meter	Indique le niveau du signal cue ou master. Vous pouvez préserver le niveau de travail autour de 0 dB.
Masterfader	Commande de volume pour les sorties Sub et stéréo.
Cue led	Si le signal Cue est inactif, cette diode LED s'allume. Le signal master se retrouver alors à la sortie phones.
Monitor	Permet de commander le volume de sortie de la surveillance stéréo.
Cue	Commande du volume des écouteurs.
Split	Sert à régler la fonction des écouteurs lorsque Cue est actif sur l'un des canaux. Lorsque la touche Split est enfonnée, Cue estprésent du côté droit des écouteurs et le signal Master du côté gauche.
Phones	Connexion d'écouteurs stéréo.

Fonctions Crossfader et Transform

Le volume des canaux A et C est défini par le Crossfader. Lorsque celui-ci est à gauche, seul le canal A est audible, lorsqu'il est à droite, seul le C est audible. Si le Crossfader est à gauche et que vous appuyez sur la touche Transform de droite, le signal du canal C vient s'ajouter. Si, dans le même cas de figure, vous appuyez sur la touche Transform, le canal A estétouffé.Ceci est également valable lorsque le Crossfader est positionnéà droite.

Fonction Killer (supresseur)

Ces deux interrupteurs permettent d'éliminer très rapidement les tons graves, moyens est/ou aigus.

Canal DJ

Gain Commande de volume du microphone.

High Commande de volume des aigus.

Bass Commande de volume des graves.

Pan Permet de placer le microphone à un endroit quelconque situé entre le canal gauche et le canal droit.

Canaux A, B et C

Équipés de deux entrées, d'une commande des tons à trois voies, d'une commande du volume et d'une pré-écoute. Les canaux A et C sortent respectivement à gauche et à droite du crossfader.
Le canal B sort directement sur le master.

Line /phono Diodes LED indiquant I'entrée seLECTIONnée.

Gain Prérglage du volume des entrées line et phone.

High

Commande des aigus.

Mid

Commande des tons moyens.

Bass

Commande des graves.

Ball

Réglage de l'équilibrage entre les canaux gauche et droit.

Cue

Allume et étèint la pré-écoute. Lorsque cette fonction est active, les écouteurs sont mis en mode pré-écoute et le signal 1, ou plusieurs entrées, peut (peuvent) être entendu(es) même lorsque le potentiamètre est fermé ! Si la diode LED est allumée, ceci signifie que la fonction Cue est active.

Rumore d'ingresso >80 dB

Ingrasso Phono
