USB 7007 - DJ-Ausrüstung US Blaster - Kostenlose Bedienungsanleitung

Marke	US Blaster
Modell	USB 7007
Produkttyp	DJ-Ausrüstung (Verstärker/Mixer)
Format	Stereo und Mono (umschaltbar)
Eingangskanäle	2 x 4 unsymmetrische Kanäle
Ausgangskanäle	2 symmetrische Kanäle
Lautstärkeregelung	Unabhängig pro Kanal
Stromversorgung	Integrierter 9V-Akku oder externe Quelle
Akkulaufzeit	≥ 12 Stunden Dauerbetrieb
Verstärkung	24 dB
Frequenzgang	20 Hz ~ 20 kHz ± 0,5 dB
Bandbreite (-3 dB)	10 Hz ~ 100 kHz
Klirrfaktor (THD)	≤ 0,05 % (20 Hz ~ 20 kHz)
Signal-Rausch-Abstand	≥ 80 dB
Abmessungen (B x T x H)	152 x 95 x 58 mm
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Feuchtigkeit vermeiden.
Sicherheit	Polarität und Spannung der externen Stromversorgung beachten (siehe Typenschild).
Hauptfunktionen	Audioverstärkung, Mehrkanal-Mischung, Stereo-/Mono-Umschaltung.
Mitgeliefertes Zubehör	In der Anleitung nicht angegeben.

Häufig gestellte Fragen - USB 7007 US Blaster

Wie schalte ich den USB 7007 ein?

Schließen Sie den integrierten Akku oder das externe Netzteil an. Das Gerät schaltet sich automatisch ein. Verwenden Sie ggf. den Schalter auf der Vorderseite.

Wie lange hält der Akku?

Die Akkulaufzeit beträgt mindestens 12 Stunden im Dauerbetrieb mit einem neuen 9V-Akku.

Wie schließe ich Mikrofone oder Instrumente an?

Schließen Sie Ihre Quellen an die unsymmetrischen Eingänge (6,35 mm Klinke) der Kanäle 1 bis 4 an. Stellen Sie die Lautstärke jedes Kanals mit den entsprechenden Potentiometern ein.

Kann ich das Gerät im Stereobetrieb verwenden?

Ja, das Gerät verfügt über einen Stereo/Mono-Schalter. In der Stereoposition sind die linken und rechten Ausgänge unabhängig.

Wie stelle ich die Gesamtlautstärke ein?

Verwenden Sie den Hauptlautstärkeregler auf der Vorderseite. Jeder Kanal verfügt ebenfalls über eine eigene Einstellung.

Was tun bei Klangverzerrungen?

Überprüfen Sie, ob die Eingangspegel nicht zu hoch sind. Reduzieren Sie die Verstärkung jedes Kanals oder die Hauptlautstärke. Stellen Sie sicher, dass der Akku nicht schwach ist.

Wie lade ich den integrierten Akku auf?

Der Standard-9V-Akku ist nicht wiederaufladbar. Ersetzen Sie ihn durch einen neuen. Einige Versionen akzeptieren einen wiederaufladbaren Akku, überprüfen Sie die Polarität.

Was sind die Ausgangsspezifikationen?

Die symmetrischen Ausgänge liefern ein maximales Signal von 16 dB. Die Ausgangsimpedanz ist für den Anschluss an Lautsprecher oder Mischpulte ausgelegt.

Das Gerät hat ein Grundrauschen, was tun?

Überprüfen Sie die Kabel und Anschlüsse. Halten Sie das Gerät von elektromagnetischen Störquellen fern. Der Signal-Rausch-Abstand beträgt ≥80 dB, ist also normalerweise sehr gering.

Wo finde ich das Typenschild?

Es befindet sich auf der Rückseite, in der Nähe des externen Stromanschlusses. Es gibt die erforderliche Spannung und Polarität an.

BEDIENUNGSANLEITUNG USB 7007 US Blaster

USB 7006 TECHNISCHE GEGEVENS

Mate van versterking: 24 dB
- Frequentierresponses: 20 Hz 20KHz ± 0.5 dB, - 3 dB
- Breedte frequentieband: 10 Hz 100KHz
- Totale harmonische verrorming: 20 Hz 20KHz ≤ 0.05%
- Signaal/ruis verhouding: ≥ 80 dB (breedbandmeting)
- Ingebouwde energiebron: batterij 9 V
Duur van continue werkig: ≥ 20 uur (met ingebouwde batterij)
- Afmetingen: 152 × 84 × 52 mm

USB 7007 TECHNISCHE GEGEVENS

Mate van versterking: 24 dB
- Frequentierresponses: 20 Hz 20KHz ± 0.5 dB, - 3 dB
- Breedte frequentieband: 10 Hz 100KHz
- Totale harmonische verrorming: 20 Hz 20KHz ≤ 0.05%
- Signaal/ruis verhouding: ≥80 dB (breedbandmeting)
- Ingebouwde energiebron: batterij 9 V
- Duur van continue werkinq: ≥12aar (met ingebouwde batterij)
- Afmetingen: 152 × 95 × 58 mm

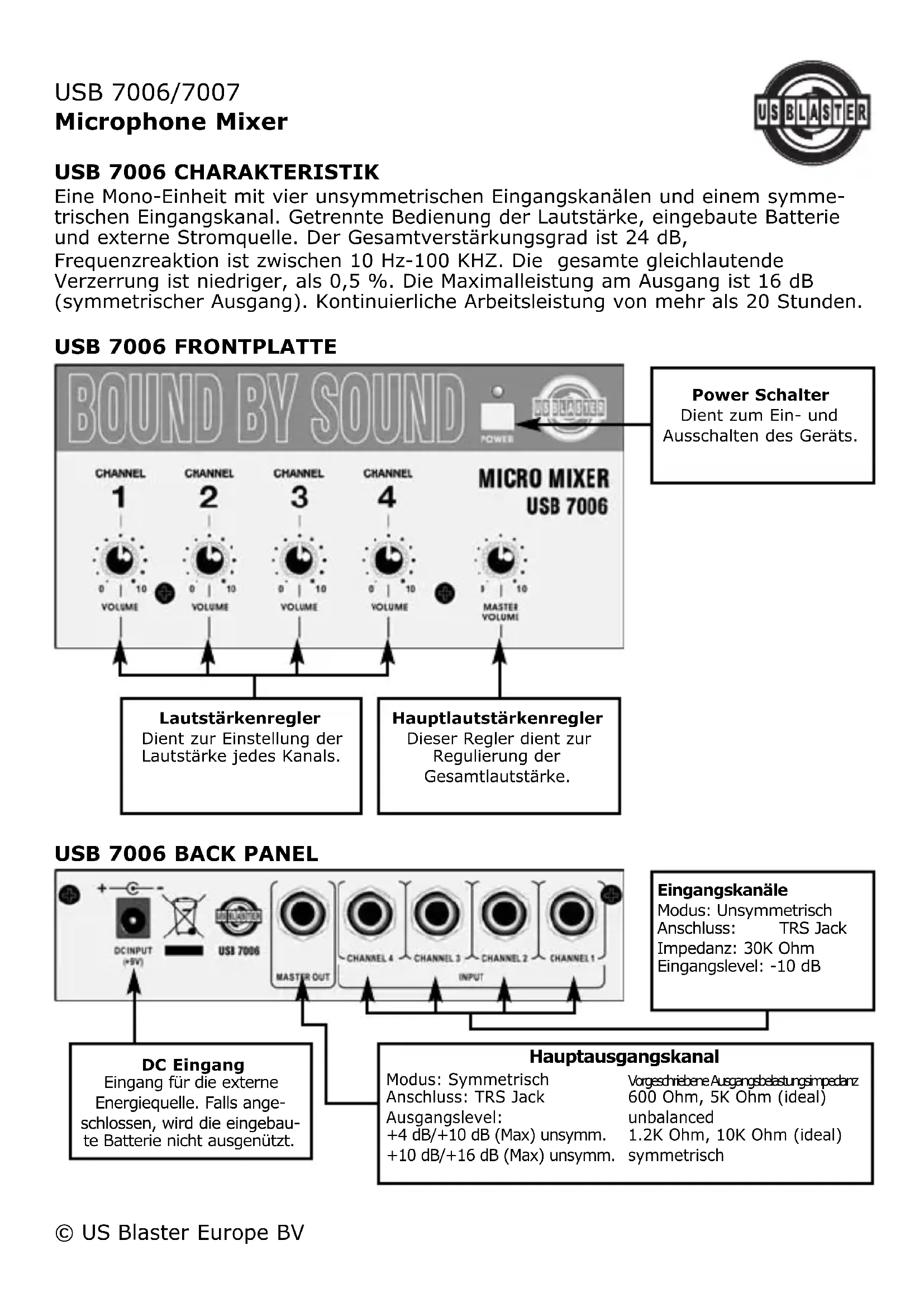

Waarschuwing!!

Eine Mono-Einheit mit vier unsymmetrischen Eingangskanalien und einem symmetrischen Eingangskanal. Getrennte Bedienung der Lautstärke, eingebaute Batterie und externe Stromquelle. Der Gesamtveränderungsgrad ist 24 dB, Frequenzreaktion ist zwischen 10 Hz-100 KHZ. Die gesamte gleichlautende Verzerrung ist niedriger, als 0,5%. Die Maximalleistung am Ausgang ist 16 dB (symmetrischer Ausgang). Kontinuierliche Arbeitsleistung von mehr als 20 Stunden.

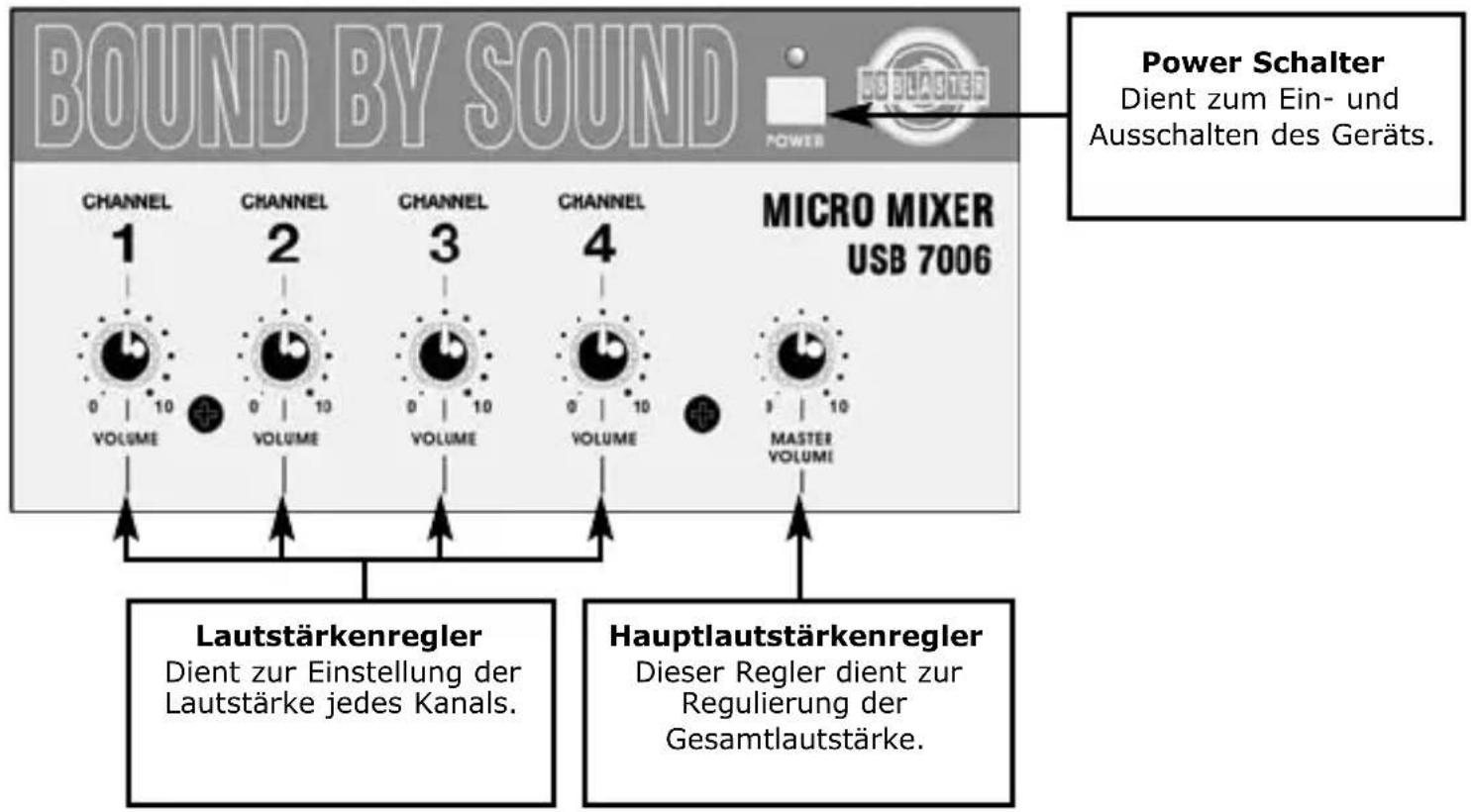

USB 7006 FRONTPLATTE

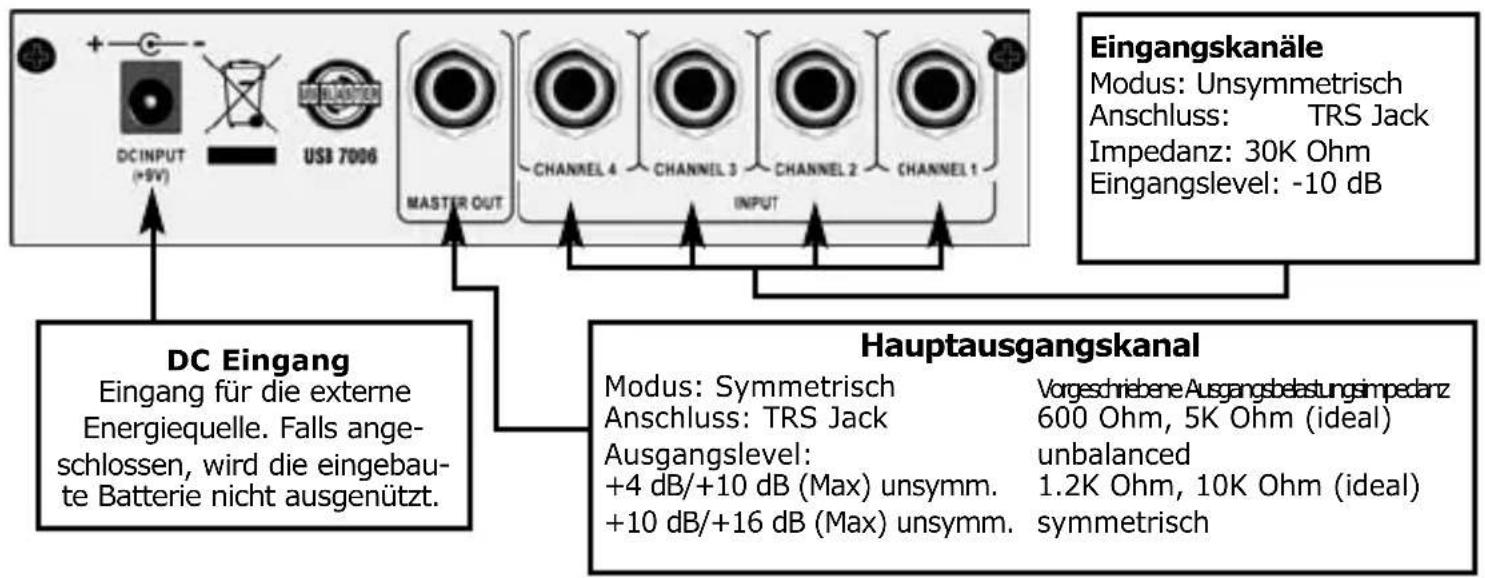

USB 7006 BACK PANEL

USB 7007 CHARACTERISTIC

Eine Stereo- und Monoeinheit, Bedienung mit einem Schalter. Versehen mit 2 × 4 unsymmetricalen Eingangskanänen und zwei symmetrischen Ausgangskanänen. Getrennte Bedienung der Lautstärke, eingebaute Batterie und externe Energiequelle. Der Gesamtverständungsgrad ist 24 dB, Frequenzreaktion ist zwischen 10 Hz-100 KHZ. Die gesamte gleichlautende Verzerrung ist niedriger, als 0,5%. Die Maximalleistung am Ausgang ist 16 dB (symmetrischer Ausgang). Kontinuierliche Arbeitsleistung von mehr als 12 Stunden.

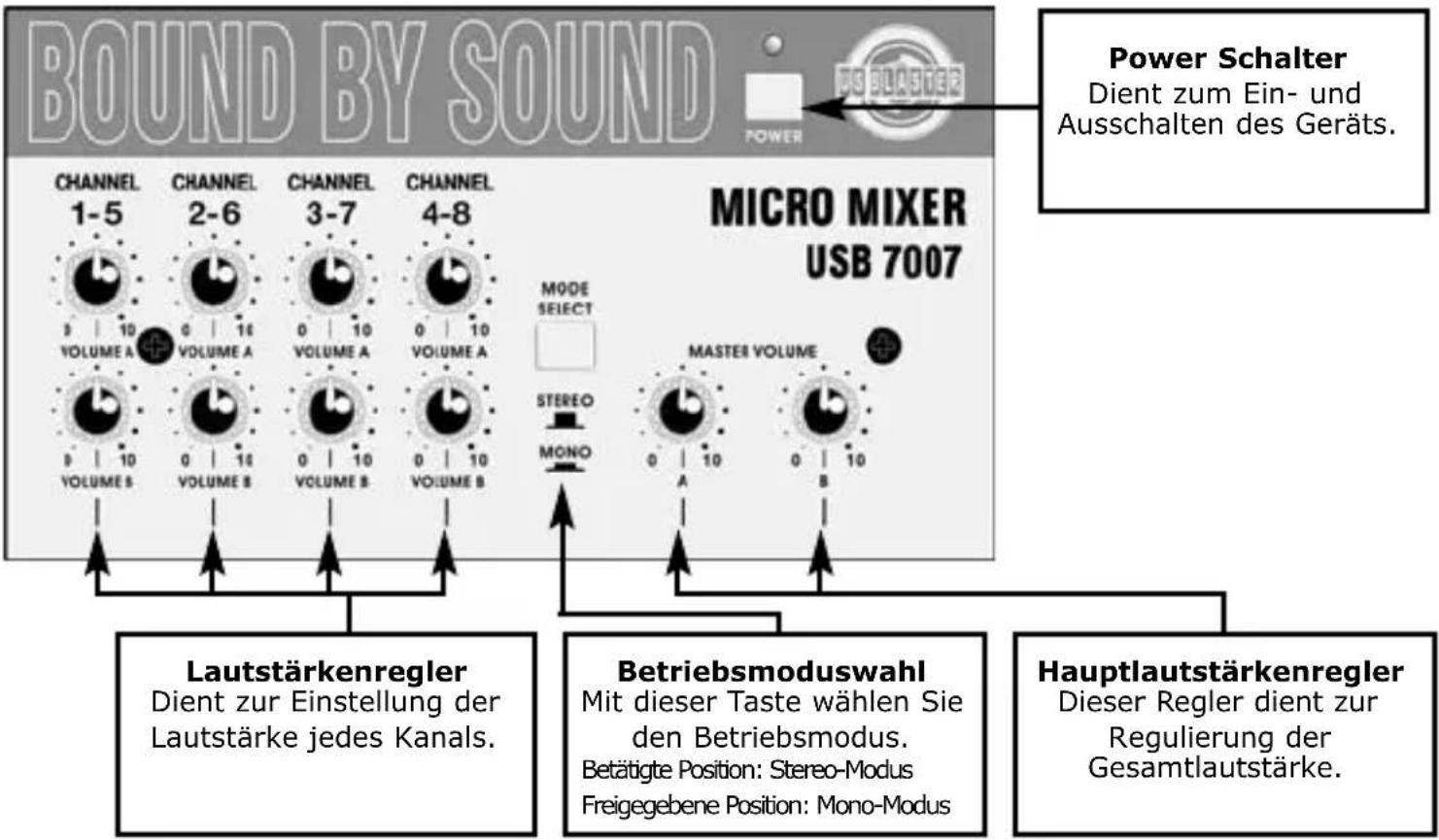

USB 7007 FRONTPLATTE

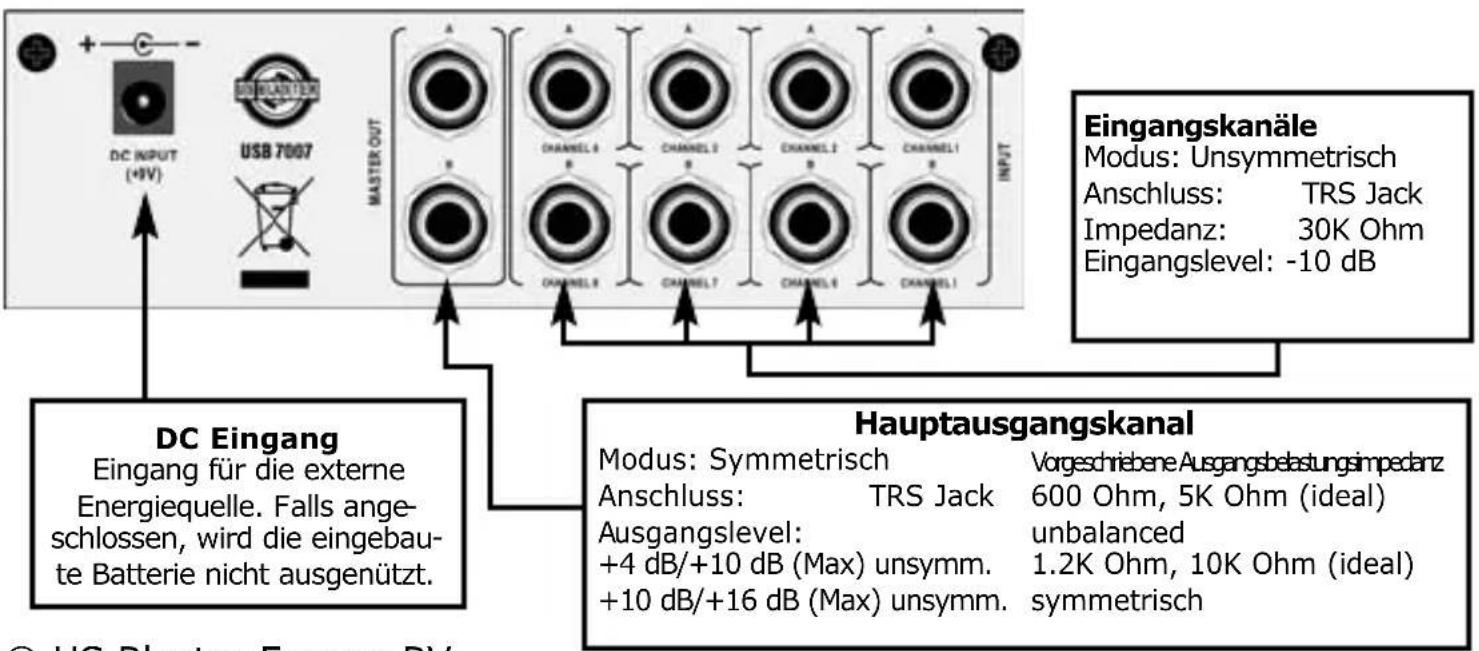

USB 7007 BACK PANEL

USB 7006 TECHNISCHE ANGABEN

• Verständung: 24 dB
• Frequenzreaction.: 20 Hz 20KHz ± 0.5 dB, - 3 dB
• Frequenzbereiche: 10 Hz ~ 100 KHz
• Gleichlautende Verzerrung: 20 Hz 20KHz ≤ 0.05%
• Signal zum Nutz-Stör-Verhältnis: ≥80 dB (Breitbandmessung)
  Eingebaute Energiequelle: Batterie 9V
• Kontinuierliche Betriebszeit: ≥20 Stunden (für eingebaute Batterie)
• Abmessungen: 152 × 84 × 52 mm

USB 7007 TECHNISCHE ANGABEN

• Verständung: 24 dB
• Frequenzreaction.: 20 Hz 20KHz ± 0.5 dB, - 3 dB
• Frequenzbereiche: 10 Hz ~ 100 KHz
• Gleichlautende Verzerrung: 20 Hz 20KHz ≤ 0.05%
• Signal zum Nutz-Stör-Verhältnis: ≥80 dB (Breitbandmessung)
  Eingebaute Energiequelle: Batterie 9V
• Kontinuierliche Betriebszeit: ≥12 Stunden (für eingebaute Batterie)
• Abmessungen: 152 × 95 × 58 mm

ACHTUNG!!

Falls Sie sich entscheiden eine externe Energiequelle zu nützen, widmen Sie ihre Aufmerksamkeit der Polarität und dem Strom (siehe Schild an der Rückplatte, darüber dem Stecker).

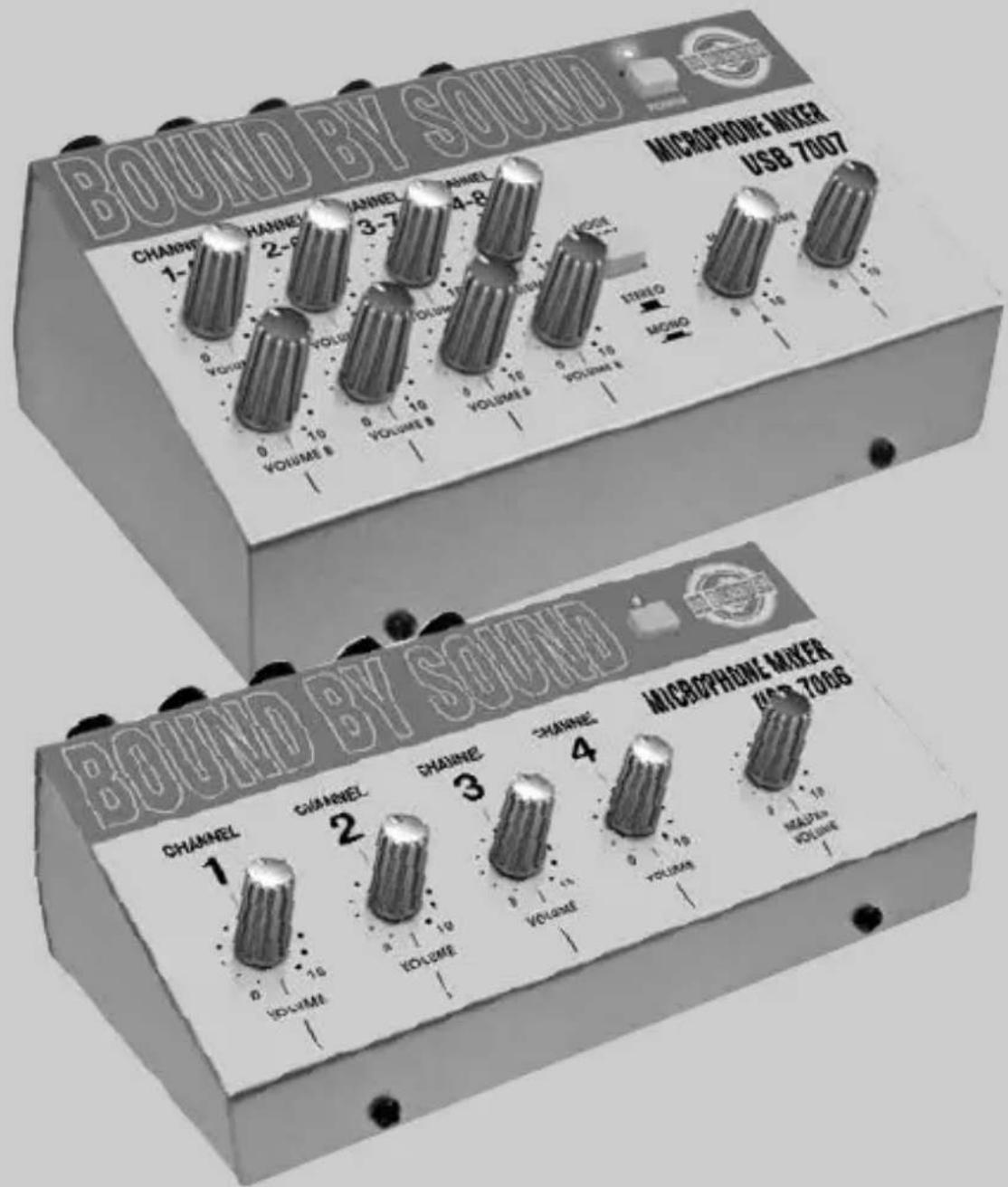

USB 7006 - USB 7007

ITA

USB 7006 CARATTERISTICA
