Marca	US Blaster
Modelo	USB 7007
Tipo de produto	Equipamento DJ (amplificador/mixer)
Formato	Estéreo e mono (comutável)
Canais de entrada	2 x 4 canais assimétricos
Canais de saída	2 canais simétricos
Controle de volume	Independente por canal
Alimentação	Bateria 9V integrada ou fonte externa
Autonomia da bateria	≥ 12 horas em funcionamento contínuo
Ganho de amplificação	24 dB
Resposta em frequência	20 Hz ~ 20 kHz ± 0.5 dB
Largura de banda (-3 dB)	10 Hz ~ 100 kHz
Distorção harmônica total (THD)	≤ 0.05 % (20 Hz ~ 20 kHz)
Relação sinal/ruído	≥ 80 dB
Dimensões (L x P x A)	152 x 95 x 58 mm
Manutenção e limpeza	Limpar com um pano macio e seco. Evitar umidade.
Segurança	Respeitar a polaridade e a tensão da alimentação externa (ver placa de identificação).
Funções principais	Amplificação de áudio, mixagem multicanal, comutação estéreo/mono.
Acessórios incluídos	Não especificado no manual.

Perguntas frequentes - USB 7007 US Blaster

Como ligar o USB 7007?

Conecte a bateria integrada ou a fonte externa. O aparelho liga automaticamente. Use o interruptor localizado no painel frontal, se presente.

Qual é a autonomia da bateria?

A autonomia é de pelo menos 12 horas em funcionamento contínuo com uma bateria 9V nova.

Como conectar microfones ou instrumentos?

Conecte suas fontes nas entradas assimétricas (jack 6,35 mm) dos canais 1 a 4. Ajuste o volume de cada canal com os potenciômetros correspondentes.

Posso usar o aparelho em estéreo?

Sim, o aparelho possui um comutador estéreo/mono. Na posição estéreo, as saídas esquerda e direita são independentes.

Como ajustar o volume geral?

Use o potenciômetro de volume principal localizado no painel frontal. Cada canal também possui um ajuste individual.

O que fazer em caso de distorção do som?

Verifique se os níveis de entrada não estão muito altos. Reduza o ganho de cada canal ou o volume principal. Certifique-se de que a bateria não está fraca.

Como recarregar a bateria integrada?

A bateria 9V padrão não é recarregável. Substitua por uma nova. Algumas versões podem aceitar uma bateria recarregável, verifique a polaridade.

Quais são as características de saída?

As saídas simétricas fornecem um sinal máximo de 16 dB. A impedância de saída é adequada para conexão com caixas de som ou mesas de mixagem.

O aparelho faz ruído de fundo, o que fazer?

Verifique os cabos e as conexões. Afaste o aparelho de fontes de interferência eletromagnética. A relação sinal/ruído é de ≥80 dB, portanto normalmente muito baixa.

Onde encontrar a placa de identificação?

Ela está localizada no painel traseiro, perto do conector de alimentação externa. Indica a tensão e a polaridade necessárias.

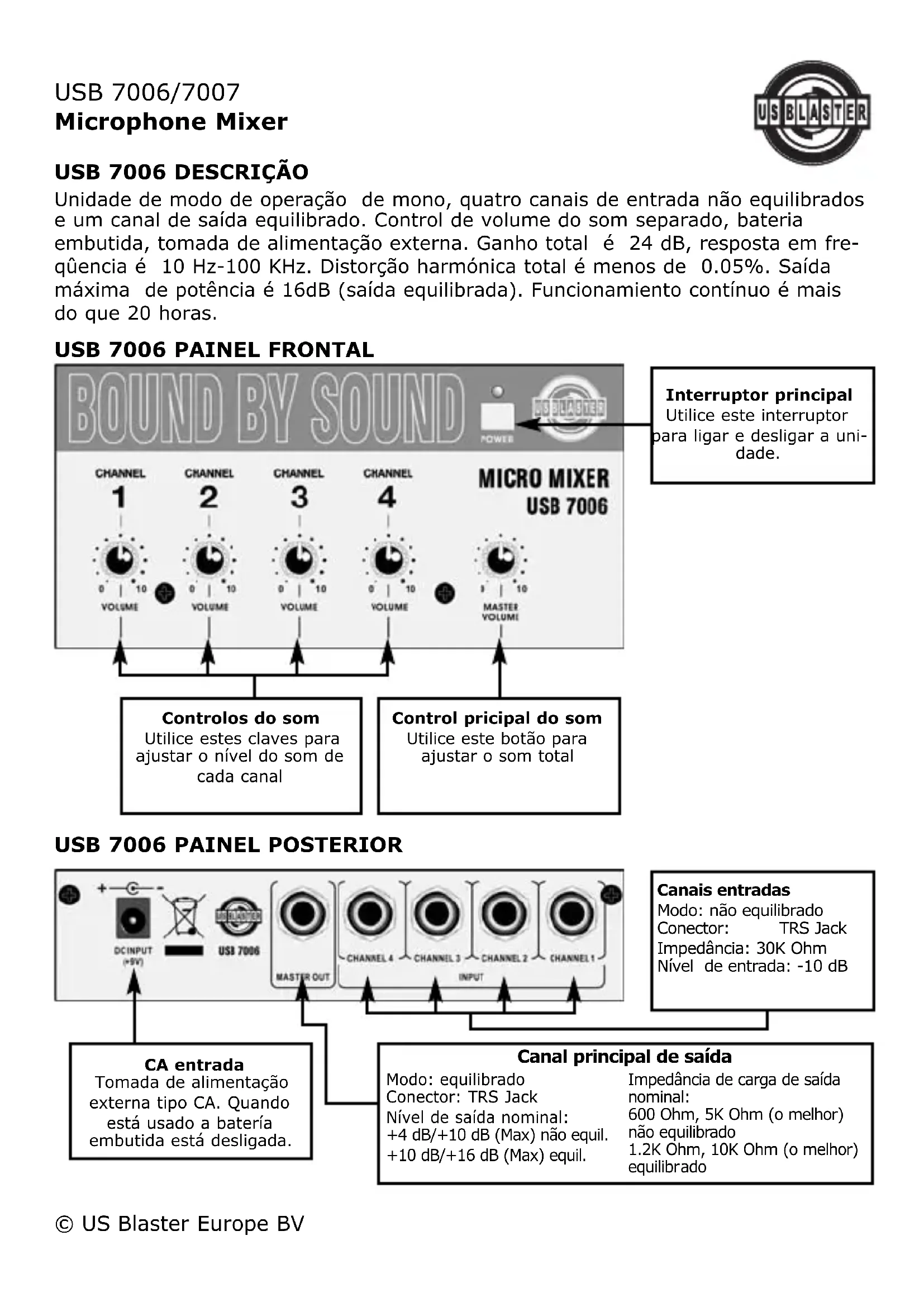

MANUAL DE UTILIZADOR USB 7007 US Blaster

Unidade de modo de operacao de mono, quatro canais de entrada não equilibrados e um canal de saida equilibrado. Control de volume do som separado, bateria emputada, tomada de alimentacao externa. Ganho total é 24 dB, responta em frequencia é 10 Hz-100 KHz. Distortion harmonica total é menos de 0.05% . Saia maxima de potencia é 16dB (saia equilibrada). Funcionamento continueu é mais do que 20 horas.

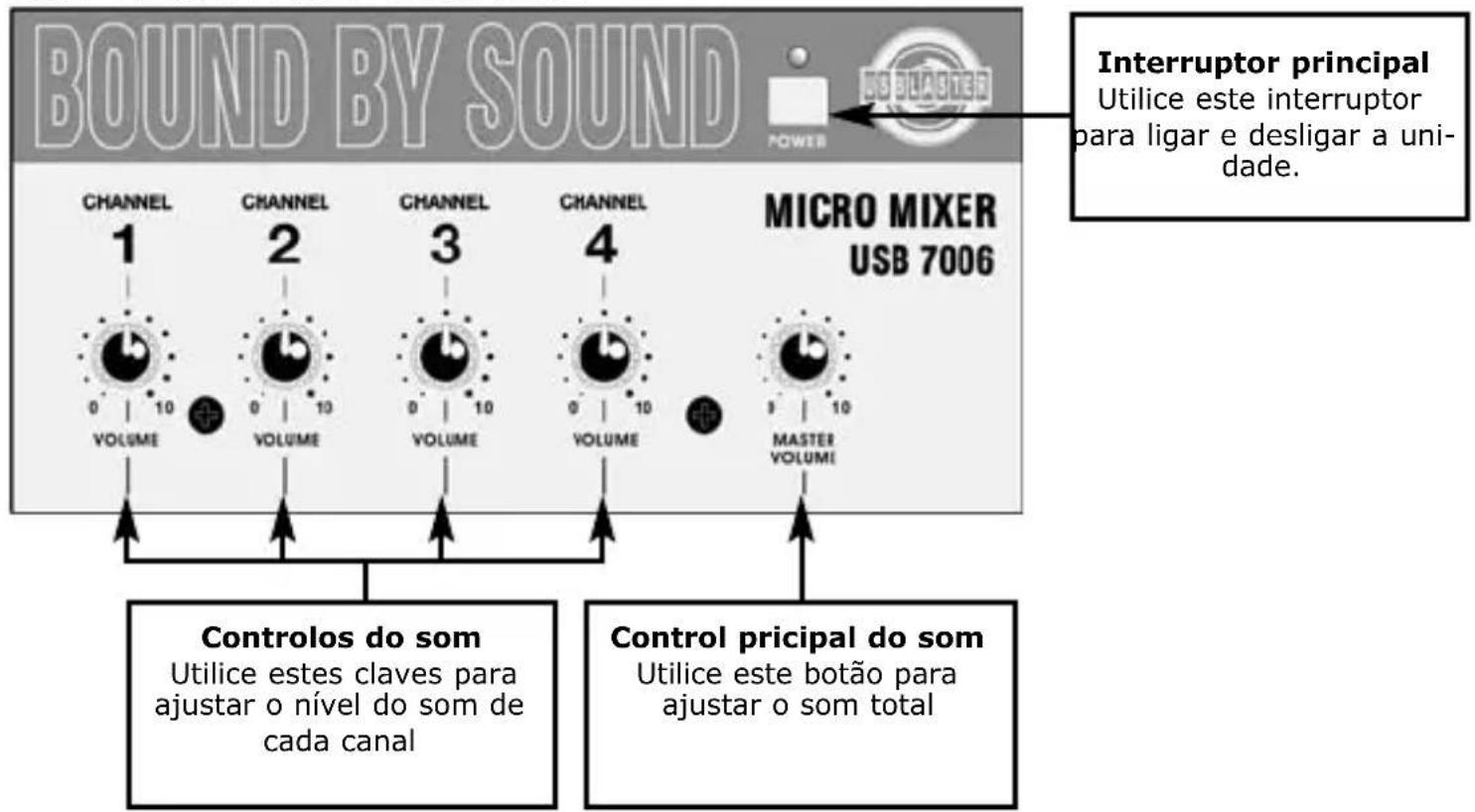

USB 7006 PAINEL FRONTAL

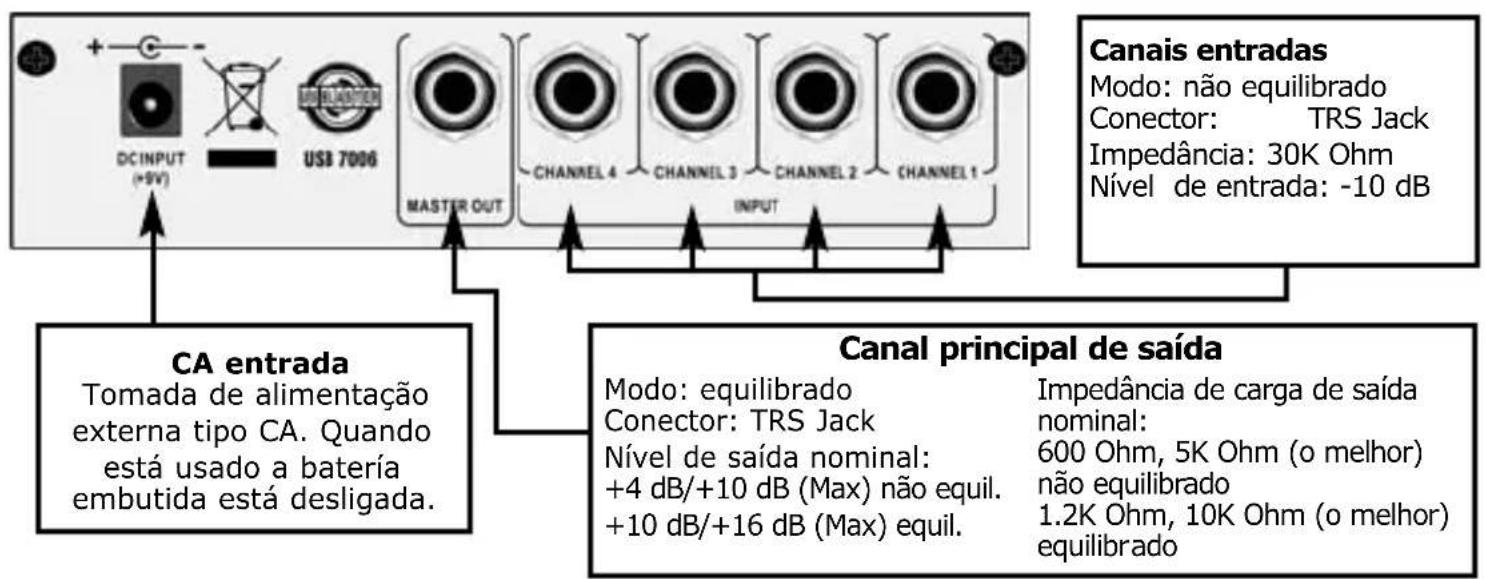

USB 7006 PAINEL POSTERIOR

USB 7007 DESCRIÇÃO

Unidade de modo de operacao de mono y estereo, bois por quatre canais de entrada não equilibrados e bois canais de saida equilibrados. Control de volume dosomeparado,bateria emututida,tomada de alimentacao externa.Ganho total é24 dB,resposta em frequenciae 10Hz - 100~KHz .Distortion harmonica total≦menos de 0.05% .Saia maxima de potenciae 16dB (saia equilibrada).

Funcionamente continuo é mais do que 12 horas.

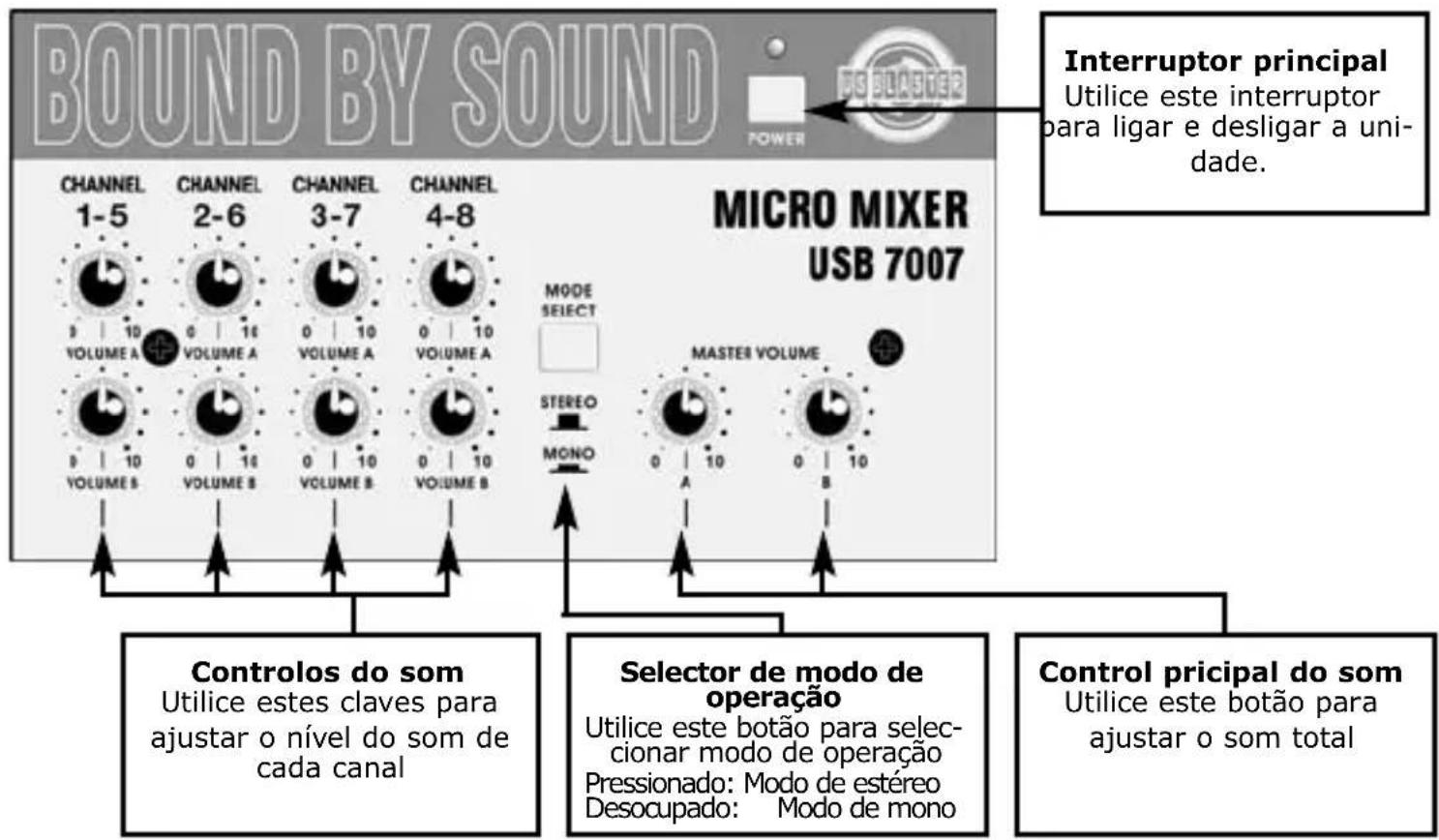

USB 7007 PAINEL FRONTAL

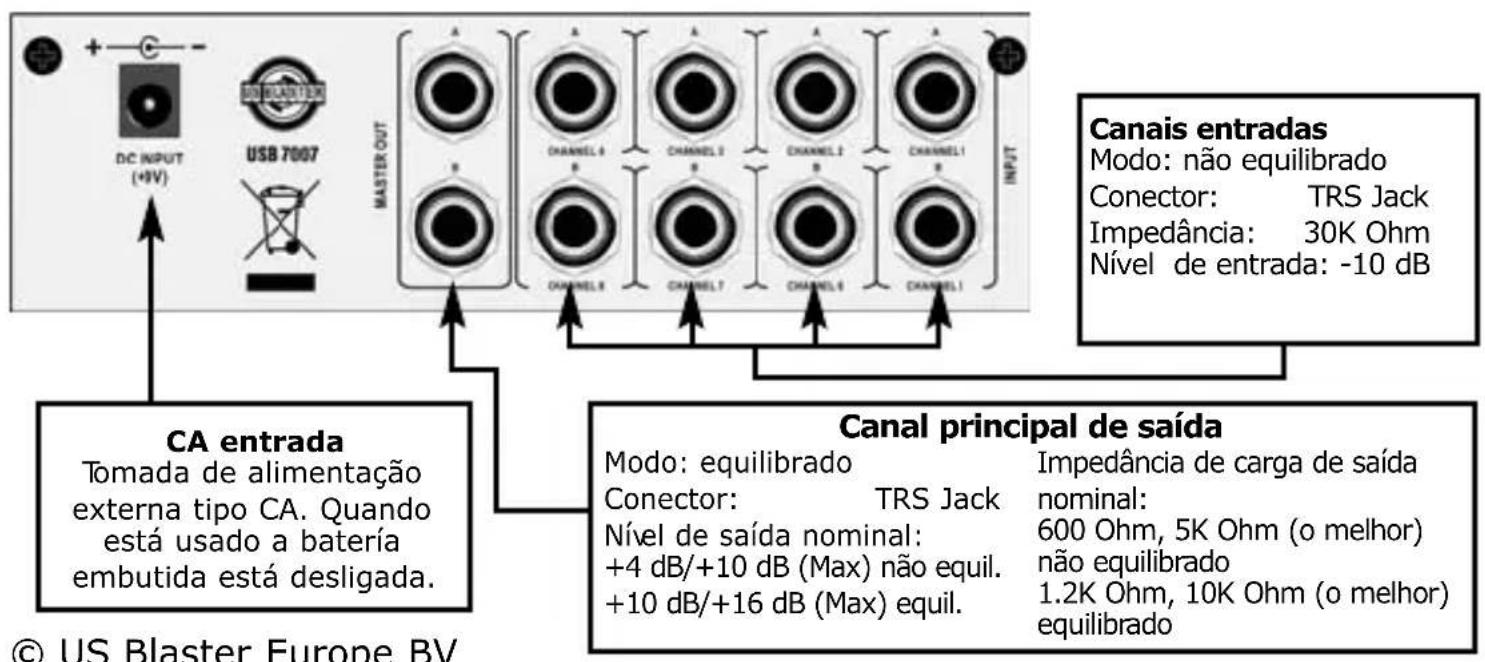

USB 7007 PAINEL POSTERIOR

USB 7006 ESPECIFICAções

• Ganho: 24 dB
• Resposta em frequência.: 20 Hz ~ 20 KHz ± 0.5 dB, -3 dB
  Gama: 10 Hz ~ 100 KHz
  Distortion harmonic total: 20Hz 20kHz≤ 0.05%
• Aprimoramento de relaço sinal/ruido: ≥80 dB (mensuração de banda ancha)
• potência embutida: Bateria de 9V
• Funcionamento continuo: ≥20 horas (usando bateria embutida)
• Dimensoes: 152 × 84 × 52 mm

USB 7007 ESPECIFICAções

Ganho: 24 dB
- Resposta em frequência.: 20 Hz ~ 20 KHz ± 0.5 dB, -3 dB
Gama: 10Hz 100kHz
Distortion harmonic total: 20Hz 20kHz≤ 0.05%
- Aprimoramento de relaço sinal/ruido: ≥80 dB (mensuração de banda ancha)
- potência embutida: Bateria de 9V
- Funcionamento continuo: ≥12 horas (usando bateria embutida)
- Dimensoes: 152 × 95 × 58 mm

Advertência!!

Quando use a tomada de alimentação CA externa, por favor note de polaridade e voltagem ( mire a etiqueta no pailen posterior尽头 do pino de contacto).
