USB 7007 - Equipement DJ US Blaster - Notice d'utilisation et mode d'emploi gratuit

Marque	US Blaster
Modèle	USB 7007
Type de produit	Équipement DJ (amplificateur/mixeur)
Format	Stéréo et mono (commutable)
Canaux d'entrée	2 x 4 canaux asymétriques
Canaux de sortie	2 canaux symétriques
Contrôle du volume	Indépendant par canal
Alimentation	Batterie 9V intégrée ou source externe
Autonomie de la batterie	≥ 12 heures en fonctionnement continu
Gain d'amplification	24 dB
Réponse en fréquence	20 Hz ~ 20 kHz ± 0.5 dB
Bande passante (-3 dB)	10 Hz ~ 100 kHz
Distorsion harmonique totale (THD)	≤ 0.05 % (20 Hz ~ 20 kHz)
Rapport signal/bruit	≥ 80 dB
Dimensions (L x P x H)	152 x 95 x 58 mm
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité.
Sécurité	Respecter la polarité et la tension de l'alimentation externe (voir plaque signalétique).
Fonctions principales	Amplification audio, mixage multi-canaux, commutation stéréo/mono.
Accessoires inclus	Non spécifié dans la notice.

FOIRE AUX QUESTIONS - USB 7007 US Blaster

Comment allumer l'USB 7007 ?

Connectez la batterie intégrée ou l'alimentation externe. L'appareil s'allume automatiquement. Utilisez l'interrupteur situé sur le panneau avant si présent.

Quelle est l'autonomie de la batterie ?

L'autonomie est d'au moins 12 heures en fonctionnement continu avec une batterie 9V neuve.

Comment brancher des micros ou instruments ?

Branchez vos sources sur les entrées asymétriques (jack 6,35 mm) des canaux 1 à 4. Ajustez le volume de chaque canal avec les potentiomètres correspondants.

Puis-je utiliser l'appareil en stéréo ?

Oui, l'appareil dispose d'un commutateur stéréo/mono. En position stéréo, les sorties gauche et droite sont indépendantes.

Comment régler le volume général ?

Utilisez le potentiomètre de volume principal situé sur le panneau avant. Chaque canal dispose également d'un réglage individuel.

Que faire en cas de distorsion du son ?

Vérifiez que les niveaux d'entrée ne sont pas trop élevés. Réduisez le gain de chaque canal ou le volume principal. Assurez-vous que la batterie n'est pas faible.

Comment recharger la batterie intégrée ?

La batterie 9V standard n'est pas rechargeable. Remplacez-la par une neuve. Certaines versions peuvent accepter une batterie rechargeable, vérifiez la polarité.

Quelles sont les caractéristiques de sortie ?

Les sorties symétriques délivrent un signal maximum de 16 dB. L'impédance de sortie est adaptée pour la liaison avec des enceintes ou tables de mixage.

L'appareil fait un bruit de fond, que faire ?

Vérifiez les câbles et les connexions. Éloignez l'appareil des sources d'interférence électromagnétiques. Le rapport signal/bruit est de ≥80 dB, donc normalement très faible.

Où trouver la plaque signalétique ?

Elle se situe sur le panneau arrière, près de la prise d'alimentation externe. Elle indique la tension et la polarité requises.

MODE D'EMPLOI USB 7007 US Blaster

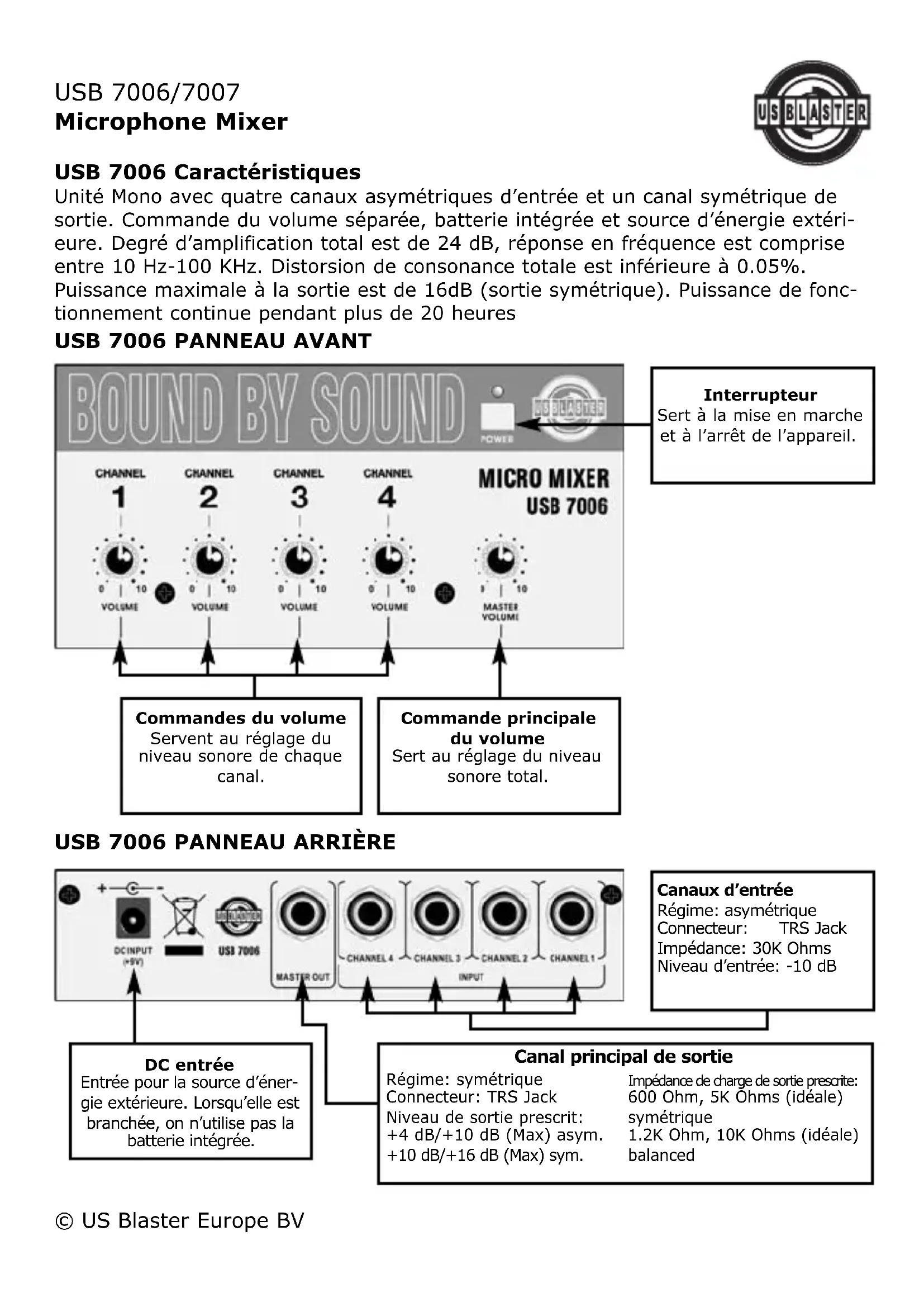

USB 7006 Caracteristiques

Unité Mono avec quatre canaux asymétriques d'entrée et un canal symétrique de sortie. Commande du volume séparée, batterie intégrée et source d'énergie extérieure. Degré d'amplification total est de 24 dB, réponse en fréquence est comprise entre 10 Hz-100 KHz. Distorsion de consonance totale est inférieure à 0.05%.

Puisance maximale à la sortie est de 16dB (sortie symétrique). Puisance de fonctionnement continue pendant plus de 20 heures

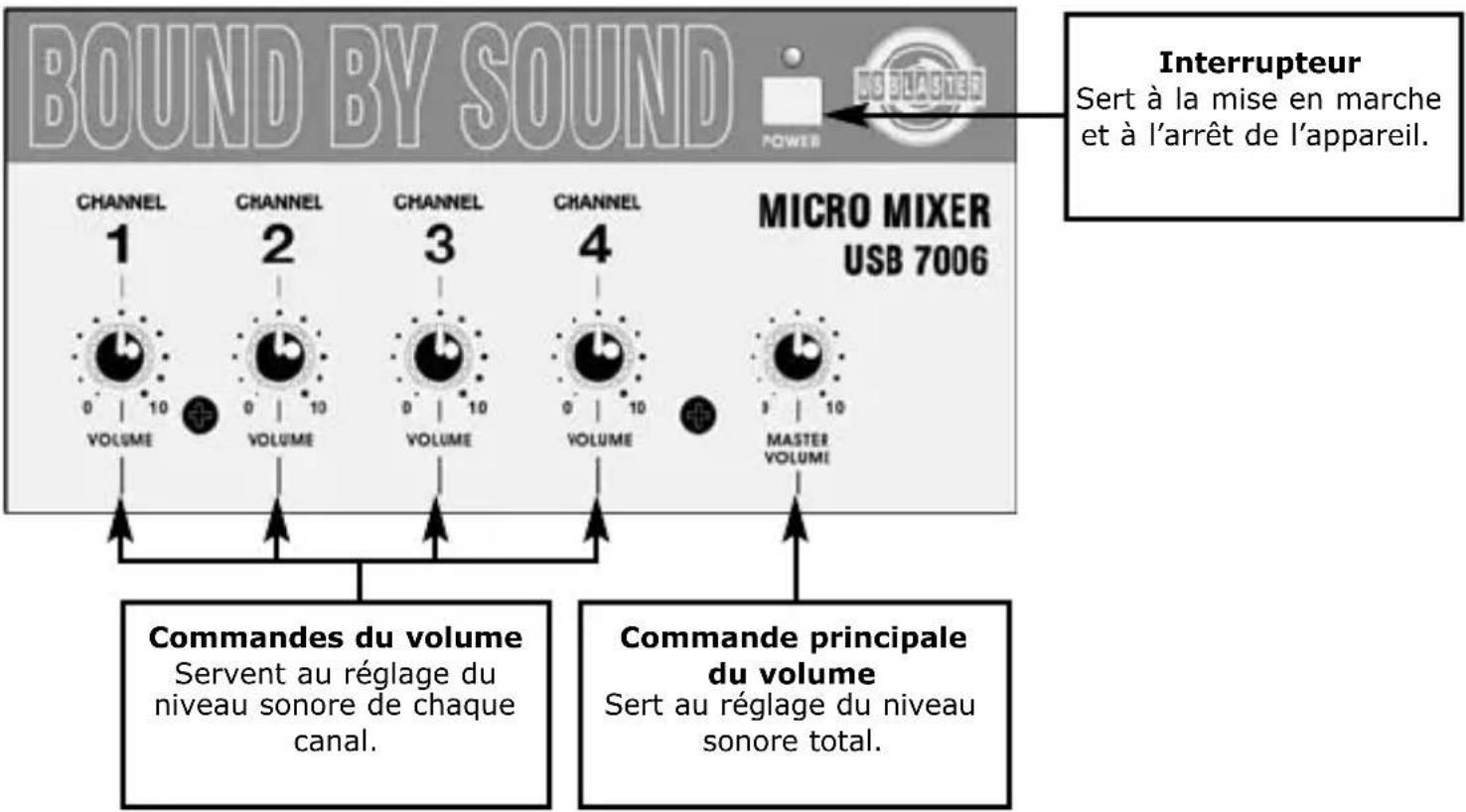

USB 7006 PANNEAU AVANT

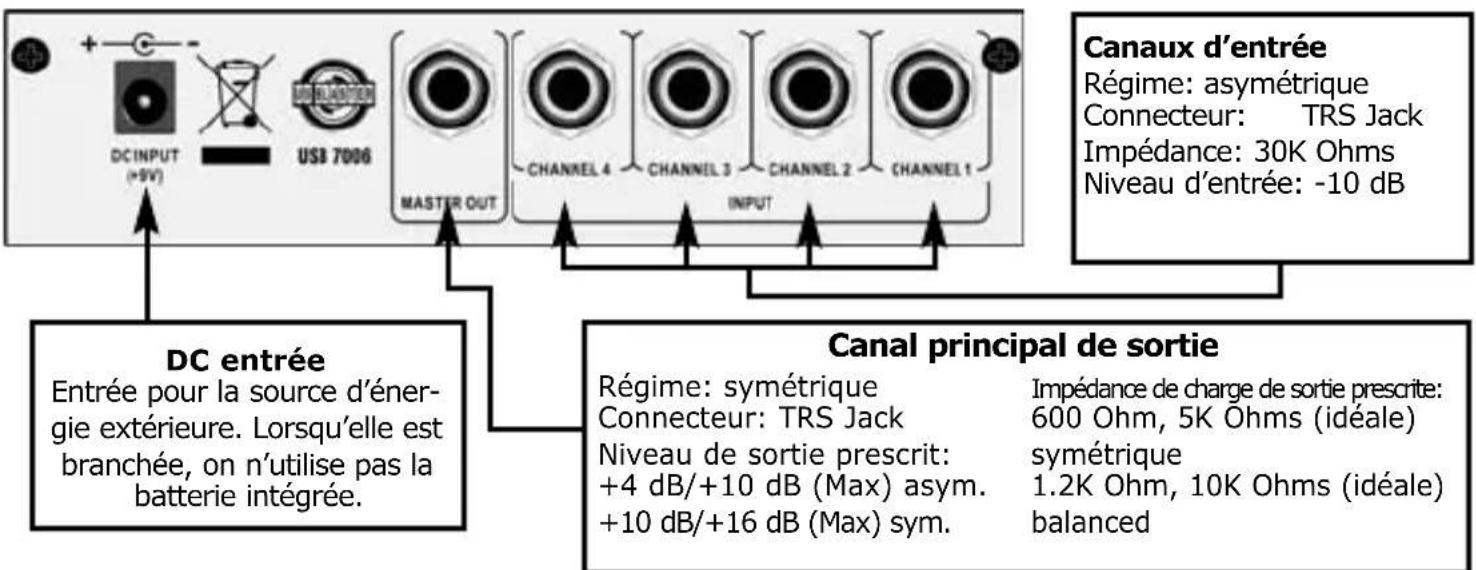

USB 7006 PANNEAU ARRIÈRE

USB 7007 Caracteristiques

Unité stéreo et mono commande par un commutateur. Equipée de 2 x 4 canaux asymétriques d'entrée et de deux canaux symétriques de sortie. Commande du volume séparée, batterie intégrée et source d'énergie extérieure. Degre d'amplification total est de 24 dB, réponse en fréquence est comprise entre 10 Hz-100 KHz. Distorsion de consonance totale est inférieure à 0.05%. Puissance maximale à la sortie est de 16dB (sortie symétrique). Puissance de fonctionnement continue pendant plus de 12 heures.

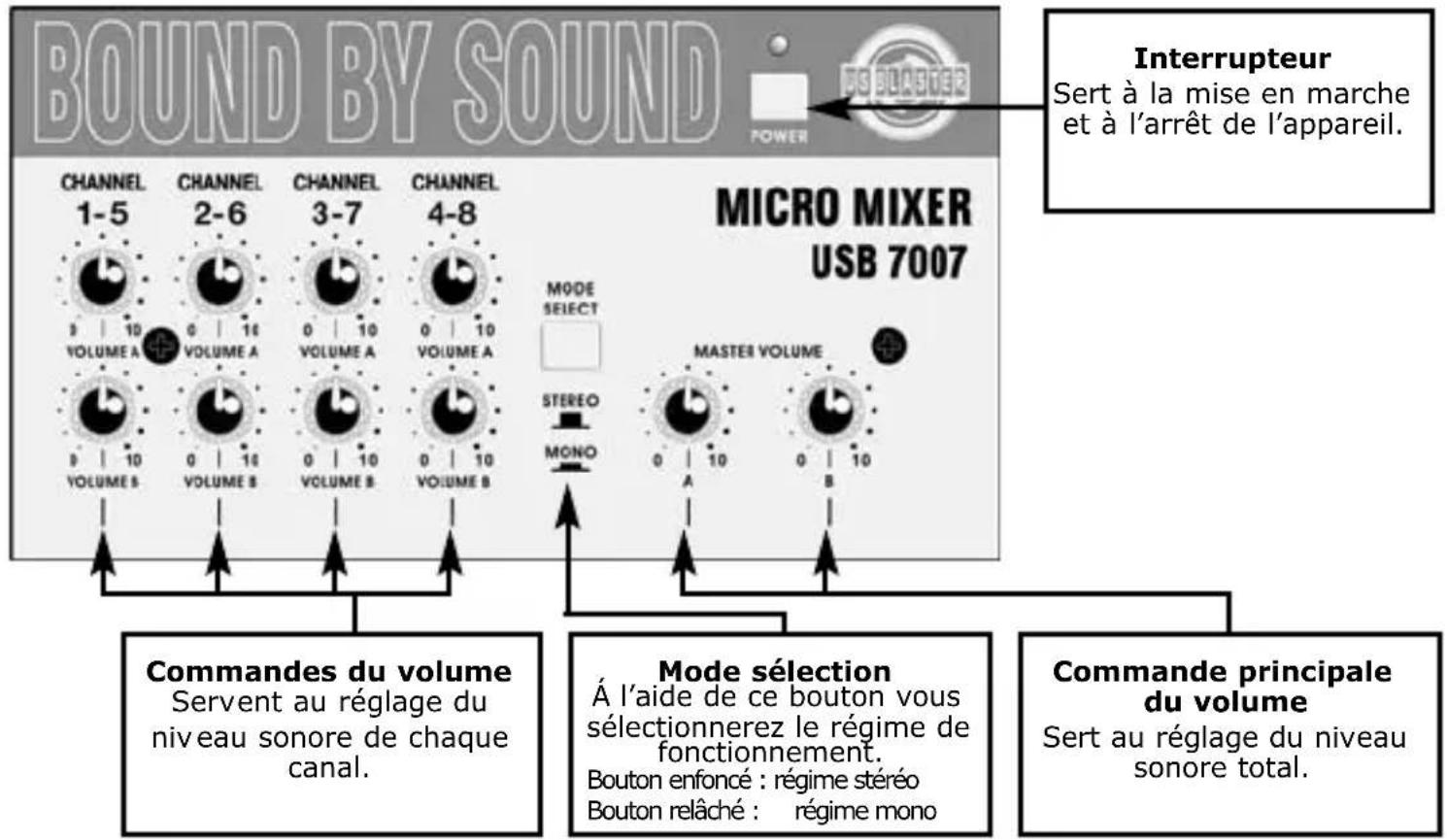

USB 7007 PANNEAU AVANT

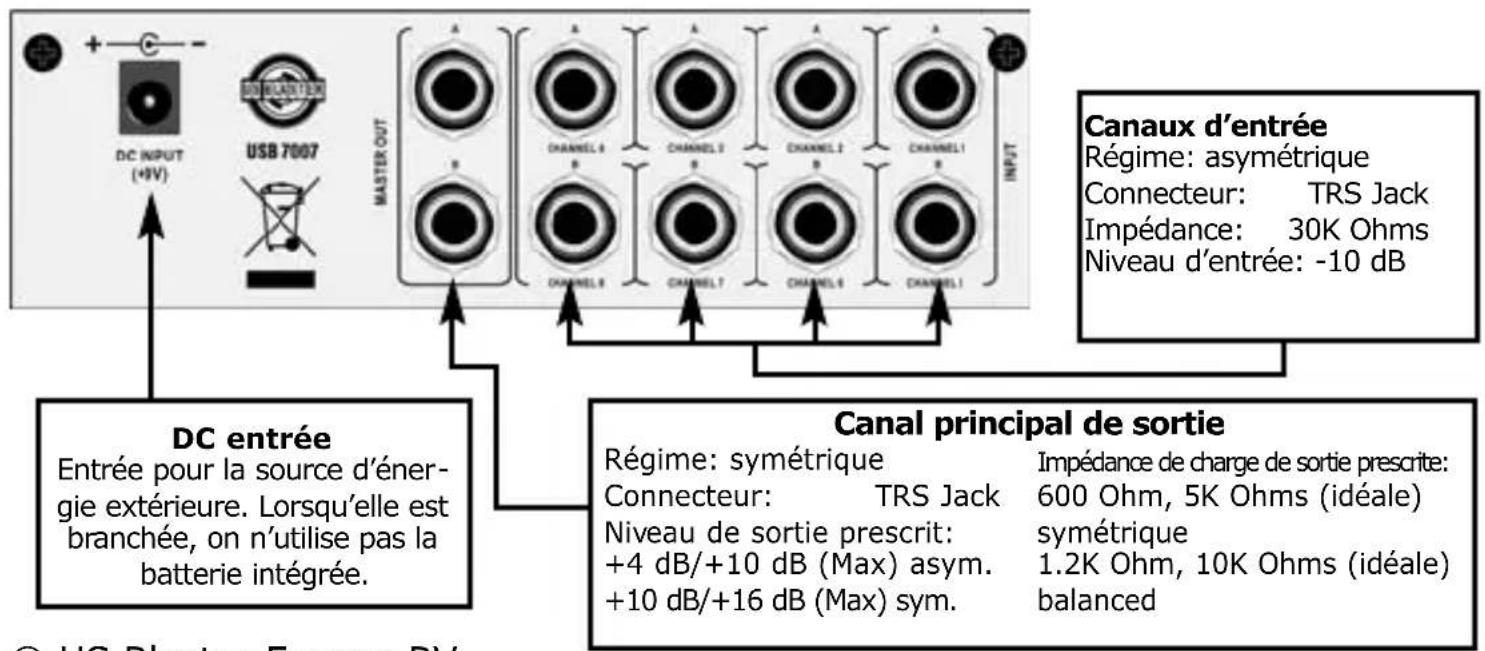

USB 7007 PANNEAU ARRÈRE

USB 7006 CARACTERISTIQUES TECHNIQUES

• Degre d'amplification : 24 dB
• Réponse en fréquence: 20 Hz ~ 20 KHz ± 0.5 dB, -3 dB
• de largeur de la bande de fréquence : 10 Hz ~ 100 KHz
• Distorsion de consonance totale : 20 Hz ~ 20 KHz ≤ 0.05%
• Rapport signal - bruit : ≥80 dB (mesurage à larges bandes)
• Source d'énergie intégrée : batterie 9V
  Durée de fonctionnement continu : ≥20 heures (batterie intégrée)
• Dimensions : 152 x 84 x 52 mm

USB 7007 CARACTERISTIQUES TECHNIQUES

• Degre d'amplification : 24 dB
• Réponse en fréquence: 20 Hz ~ 20 KHz ± 0.5 dB, -3 dB
• de largeur de la bande de fréquence : 10 Hz ~ 100 KHz
• Distorsion de consonance totale: 20Hz 20kHz≤ 0.05%
• Rapport signal - bruit : ≥80 dB (mesurage à larges bandes)
  Source d'énergie intégrée : batterie 9V
• Durée de fonctionnement continu: ≥12 heures (batterie intégrée)
• Dimensions : 152 x 95 x 58 mm

AVENTISSEMENT !!

Si vous decide d'utiliser la source d'énergie extérieure, portez l'attention sur la polarité et la tension. (Voir plaque signalétique située sur le panneau arrêté après de la prise).

USB 7006 - USB 7007
