BEDIENUNGSANLEITUNG USB 7013 US Blaster

THD (Harmonische verrorming)

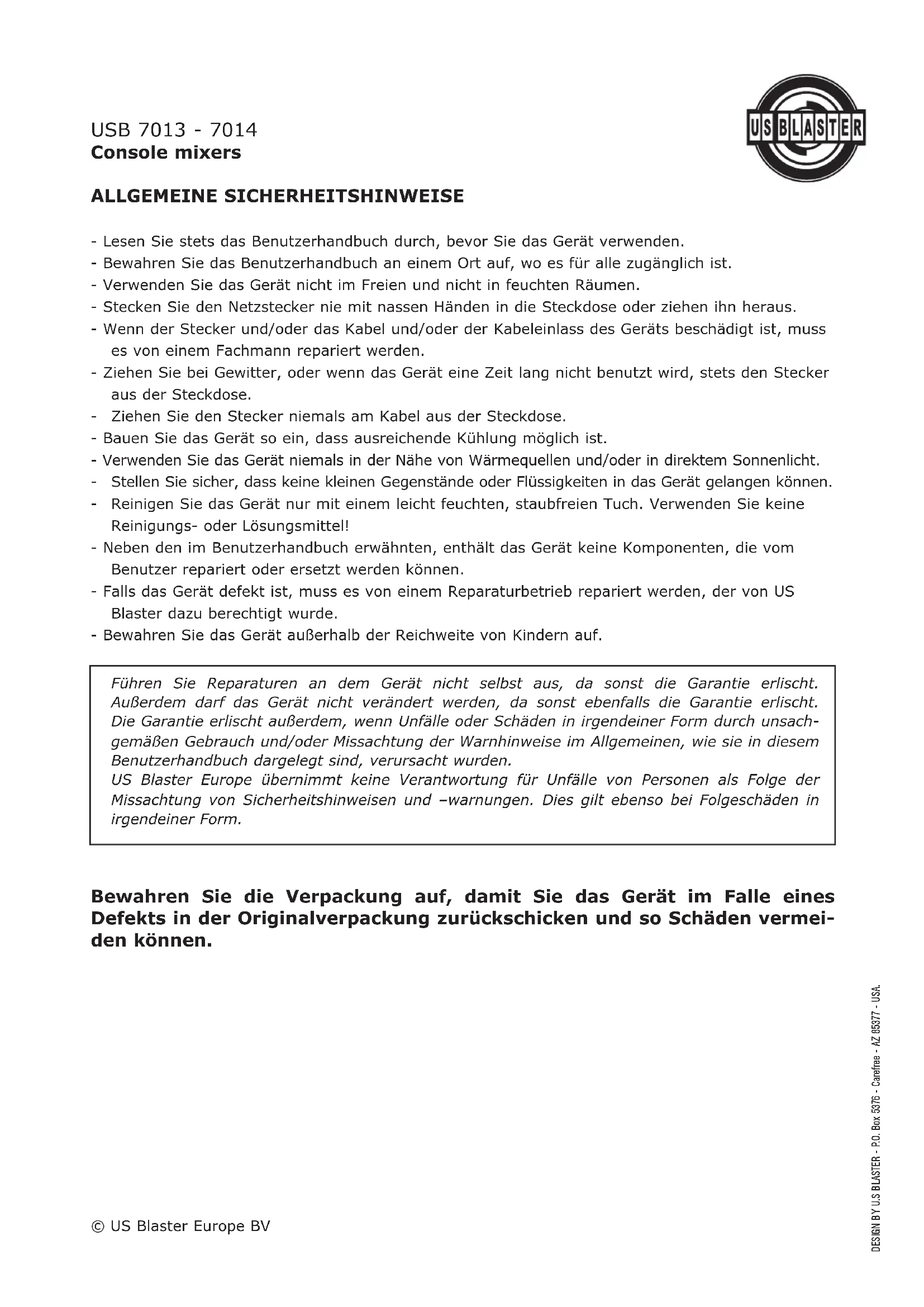

ALLGEMEINE SICHERHEITSHINWEISE

• Lesen Sie stets das Benutzerhandbuch durch, bevor Sie das Gerät verwenden.
• Bewahren Sie das Benutzerhandbuch an einem Ort auf, wo es für alle zugänglich ist.
• Verwenden Sie das Gerät nicht im Freien und nicht in feuchten Räumen.
• Stecken Sie den Netzstecker nie mit nassen Händen in die Steckdose oder ziehen ihn hers.
• Wenn der Stecker und/oder das Kabel und/oder der Kabeleinlass des Geräts beschädigt ist, muss es von einem Fachmann repariert werden.
• Ziehen Sie bei Gewitter, oder wenn das Geräte eine Zeit lang nicht benutzt wird, stets den Stecker aus der Steckdose.
• Ziehen Sie den Stecker niemals am Kabel aus der Steckdose.
• Bauen Sie das Gerät so ein, dass ausreichende Kühlung möglich ist.
• Verwenden Sie das Gerät niemals in der Höhe von Wärmequellen und/oder in direktem Sonnenlicht.
• Stellen Sie sicher, dass keine klinen Gegenstände oder Flüssigkeiten in das Gerät gelangen können.
• Reinigen Sie das Gerät nur mit einem leicht feuchten, staubfrei Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel!
• Neben den im Benutzerhandbuch erwähnten, enthalt das Geräte keine Komponenten, die vom Benutzer repariert oder ersetzt werden können.
• Falls das Gerät defekt ist, muss es von einem Reparaturbetrieb repariert werden, der von US Blaster dazu berechtigt wurde.
• Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

Führn Sie Reparaturen an dem Gerät nicht selbst aus, da sonst die Garantie erlischt. Außer demarf das Gerät nicht verändert werden, da sonst ebenfalls die Garantie erlischt. Die Garantie erlischt außer dem, wenn Unfälle oder Schäden in irgendener Form durch unsachgemäßen Gebrauch und/oder Missachtung der Warnhinweise im Allgemeinen, wie sie in dieser Benutzerhandbuch dargelegt sind, verursacht wurden.

US Blaster Europe übernimmt keine Verantwortung für Unfälle von Personen als Folge der Missachtung von Sicherheitshinweisen und -warnungen. Dies gilt ebenso bei Folgeschäden in irgendiner Form.

Bewahren Sie die Verpackung auf, damit Sie das Gerät im Falle eines Defekts in der Originalverpackung zusückschicken und so Schäden vermeiden können.

USB 7013 - 7014 Console mixers

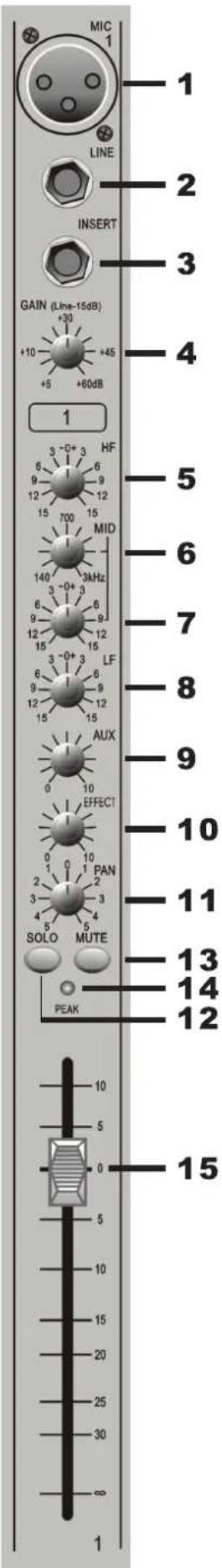

EINGANGSMONKANÄLE

1. MIKROPHONEINGANG (MIC) in den MIC-Eingang ist möglich den Verbindungsstecker Typ XLR (s.g. canon) einzuschreiben und dieser Eingang ist für den Anschluss von breiter Quellenskala des SYMMETRISCHEN oder UNSYMMETRISCHEN Signals angepasst; er ist mit der Speisung 48V Phantom power ausgestattet und darum ist möglich auch die Mikrophone mit hoher Leistung anzuschreiben. Pin 1=Erdung, Pin 2=Signal+, Pin3=Signal-

2. LINIENEINGANG (LINE) Der ist zum Anschluss vom dreipoligen Jack 6.3 mm (s.g. großer Jack) bestimmt. Er ist als der Eingang mit hoher Impedanz für den Anschluss von anderer Signalquelle als Mikrophon benutzt, und das von z.B. Tastinenstrument, automatischen Trommler, Synthesizer, Kassettenrecorder oder der Gitarre. Der Eingang ist als der symmetrische für die Zwecke des Anschlusses von professionellen Ausstattung konzipiert; Sie können jedoch auch die Quelle des UNSYMMETRISCHEN Signals benutzen und das beim Anschlieben von Jacks nach Schema. Beachten Sie darum, damit das angeschlossene Kabel der kürzeste ware. Wenn Sie diese Steckbuchse benutzen möchten, schalten Sie alles aus, was in den Eingang MIC angeschlossen ist. Den Pegel des Eingangssignals stellen Sie mittels Taste SENS ein.

3. STECKBUCHSE INSERT
   Der unsymmetrische Vor-Equalizer-Einschleifwegeingang ermittelte, kompressor, speziellen Equalizer bzw. in andere Quellen, die zur Signalbearbeitung dieren. Es handelt sich um die Steckbuchse vom 6,3 mm Jack, die unter laufenden Umständen überbrachte ist. Schalten Sie jedoch eine der zusätzlichen Quellen an, lenken Sie den Signalfluss um und das bevorsder durch den Equalizer bearbeitet wird. Das umgelenkte Signal kann als das alternative Vor-Fader (Schieberegler) Signal abgehört werden, wobei die Signalspur nicht unterbrochen wird, weil die Signalleitung auf dem verbundenen Kreis realisiert wird.

4. TASTE GAIN These Taste bestimmt, was für ein Umfang des Quellensignals zur Bearbeitung in das Mischpult abgesendet wird. Ist dieser zu groß, kommt zum Überfluten des Kanals und folgender Klangverzerrung zu. Ist er zu Klein, werden irgendwelle unerwünschte Lärme hörbar und ist möglich, dass nicht gelungen wird, den gewünschten Signalpegel auf dem Ausgang aus dem Mischpult zu erreichen. Stellen Sie die Taste in die Position auf der Marke „U" ein, erreichen Sie die harmonische Einstellung für den Linieneingang (LINE). Bemerken Sie, dass eineige Klanggeräte, besonderss die für die tatsächliche Benutzung auf dem niedrigeren Signalpegel (-10 dB) Funktionieren als die professionelle Ausstattung ist und für das Erreichen des identischen Pegels des Eingangssignals werden darum höhere gain Einstellung verlangen. Um zu erfahren, wie richtig SENS einzustellen, studieren Sie das Kapitel „Einstellung und Beseitigung der Probleme"

5. KORRECTION DER HOHENFRQUENZEN (HI) Bedient die Einstellung der mehr als 12kHz hohen Frenzen. Ermoglicht die Verständung oder Schwachung im Bereich ± 15dB .

6. EINSTELLUNG FREQ Bedienung der Frenzeneinstellung, die im Bereich von 140 Hz bis 3 kHz geregelt sein kann.

7. KORREKTUR DER MITTELFREQUENZEN (MID)
   Ermöglicht die Verständung oder Schwächung der Mittelfrequenzen im Bereich von ±15dB.

8. KORREKTR DER NIEDRIGEN FREQUENZEN (LOW) Bedient die Einstellung der Frenzen unter 80Hz ; erfolglich die Verständung oder Schwächung im Bereich von ± 15dB .

USB 7013 - 7014

Console mixers

EINGANGS-MONOKANÄLE

9. AUX

Dient zur Verfolgung des Rückgabesignals aus dem Raum oder dem Bandspieler.

10. EFFECT

Ermöglicht die Absendung des Signals zur Bearbeitung durch den internen oder externen Effektor.

11.FX

Ermöglicht die Signalabsendung zur Bearbeitung durch den internen oder externen Effektor. Es kann auch zur Verfolgung des Rückgabesignals aus dem Raum oder aus dem Bandspieler ausgenutzt werden.

12. SOLO

Dieser fader ermitteligt den Ausgleich von verschiedenen Quellensignalen, die mittels Hauptsektion (MASTER) des Mischpultes gemixt sind. Ist die Empfindlichkeit der Eingänge richtig abgegliichen, Sie erreichen so die besten Ergebnisse; zwecks der passendsten Signalpelegeinstellung mittels fader studieren Sie das Kapitel „Einstellung und Beseitigung der Probleme".

13. MUTE

Ist der Umschalter MUTE ausgeschaltet, sind samtliche Kanalausgänge mit der Ausnahme von INSERT aktiv; wenn Sie das Gerät einschalten, dampfen Sie alle Ausgänge ab, was erhöglich, damit einzelnie Pegel voraus eingestellt wurden, bevor das Signal ausgefordsert wird.

14. PEAK

Ist der Pegel GAIN eingestellt, dieser Indikator der LED Diode zeigt den Signalpegel des Gerätes (ohne Hinsicht auf den Ausgang).

15. FADER

Dieser fader erhögt den Abgleich von verschiedenen Quellensignalen, die mittels Hauptsektion (MASTER) des Mischpultes gemixt sind. Ist die Empfindlichkeit der Eingänge richtig abgegliedchen, erreichen Sie die besten Resultate; zwecks der passendsten Signalpegeleinstellung mittels fader studieren Sie das Kapitel „Einstellung und Beseitigung der Probleme".

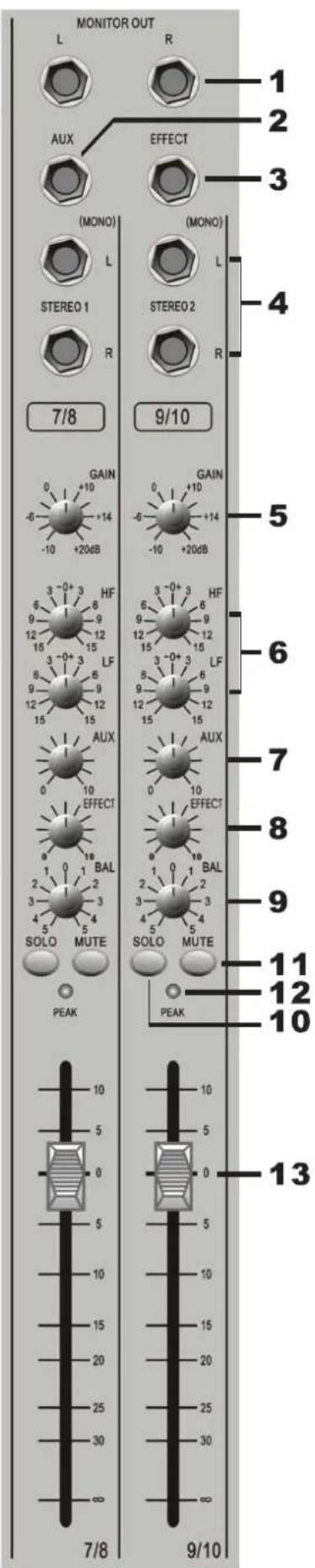

EINGANGSSTEREOKANÄLE

1.MONITOR OUT

These Steckbuchse dient zum Anschluss des Verbindungssteckers vom Abhörveränder unter der Voraussetzung, dass der separate Abhörveränder benutzt wird.

2/3. AUX 1

Jede der sechs Steckbuchsen der AUX - Ausgängen ist mit der Hauptbedienung des Ausgangspegels ausgestattet.

4. VERBINDUNGSSTECKER L/R

Dient zum Anschluss der Einrichtung, die den Linienausgang (line) benutzt (Kassettenrecorder u.ä.)

5.GAIN

Bedienung GAIN stellt den Kanaleingangspegel ein und erhöglich so den Vergleich von breiter Quellenskala mit dem Linienausgang (line).

6.HF EQ (Bedienung der Hochfrequenzen)

Drehen Sie mit der Taste in dem Uhrzeitigersinn zur Verständlung der Hochfrequenzen (treble); dadurch geben Sie „Sprädigkeit" den Perkussionen des automatischen Trommlers, des Synthesizers und anderer elektronischen Instrumenten zu. Drehen Sie die gegen dem Uhrzeitigersinn womit Sie diese Frenzen schwächen werden und die unerwänschten Lärme oder unmäßige Scharfe reduzieren. Wollen Sie diese Einstellung nicht ausnutzen, setzen Sie die Taste in der Mittelposition. Diese Bedienung ist durch Vergleichswiderhall ausgestattet, der die Verständlung oder Schwächung im Bereich von ±15dB auf dem Frequenzpegel von 12 kHz oder mehr erhögt.

LF EQ (Bedienung der niedrigen Frenzen)

Drehen Sie mit der Taste in dem Uhrzeigersinn zur Verständlung der niedrigen (bass) Frenzen; dadurch unterstreichen Sie „die Kraft" der Synthesizer, Gitarren oder der Trommel. Drehen Sie gegen dem Uhrzeigersinn, womit Sie das Rauschen, „Basse" reduzieren oder den „abgehaspelten" Klang ausbessern. Wollen Sie diese Einstellung nicht ausnutzen, halten Sie die Taste in der Mittelposition. Diese Bedienung ist durch Vergleichswiderhall ausgestattet, der die Verständlung oder Schwächung im Bereich von ± 15dB auf dem Frequenzpegel von 60~kHz oder weniger ermöglich.

7.AUX

These Steckbuchse sendet das Signal aus der externen (AUX) Sammelschiene ab.

8.EFFECT

Durch die Einstellung dieser Taste konnen Sie das Signal zur Bearbeitung durch den internen oder externen Effektor absenden.

EINGANGSSTEREOKANÄLE

9.BAL

These Bedienung stellt den Signalumfang aus den zuständigen Kanal ein, der in rechten oder linken Bus des Mischpultes übergeben wird; dadurch ist laufende Bewegung der Signalquelle im Rahmen des stereophonischen Spektrums ermöglich. Ist die Taste vollig nach rechts oder nach links gedreht, ist die Verfolgung des Signalpegels einzeln ermöglich und das entweder des rechten oder linken Ausganges.

10. SOLO

Wollen Sie den Echoklang oder die Klänge aus dem externen Effektor horen, könnte Sie diese Bedienung anhand der Kopfhörer einstehen.

11.MUTE

Ist der Umschalter MUTE ausgeschaltet, sind sãmtliche Kanalausgänge mit der Ausnahme INSERT aktiv; schalten Sie den Umschalter ein, dampfen Sie alle Ausgänge ab, was erhöglich, damit einzelnie Pegel voraus eingestellt wurden, bevor das Signal aufgefordert ist.

12. PEAK

Ist der Pegel GAIN eingestellt, diese Kontrollleuche zeigt den Eingangssignalpegel des Gerätes (ohne Hinsicht auf den Ausgang).

13. FADER

Dieser fader ermöglich das Abgleich von verschiedenen Quellensignalen, die mittels Hauptsektion (MASTER) des Mischpultes gemixt sind. Ist die Empfindlichkeit der Eingänge richtig abgegliichen, Sie erreichen die besten Ergebnisse; zwecks der passendsten Signalpelegeinstellung mittels fader studieren Sie das Kapitel „Einstellung und Beseitigung der Probleme".

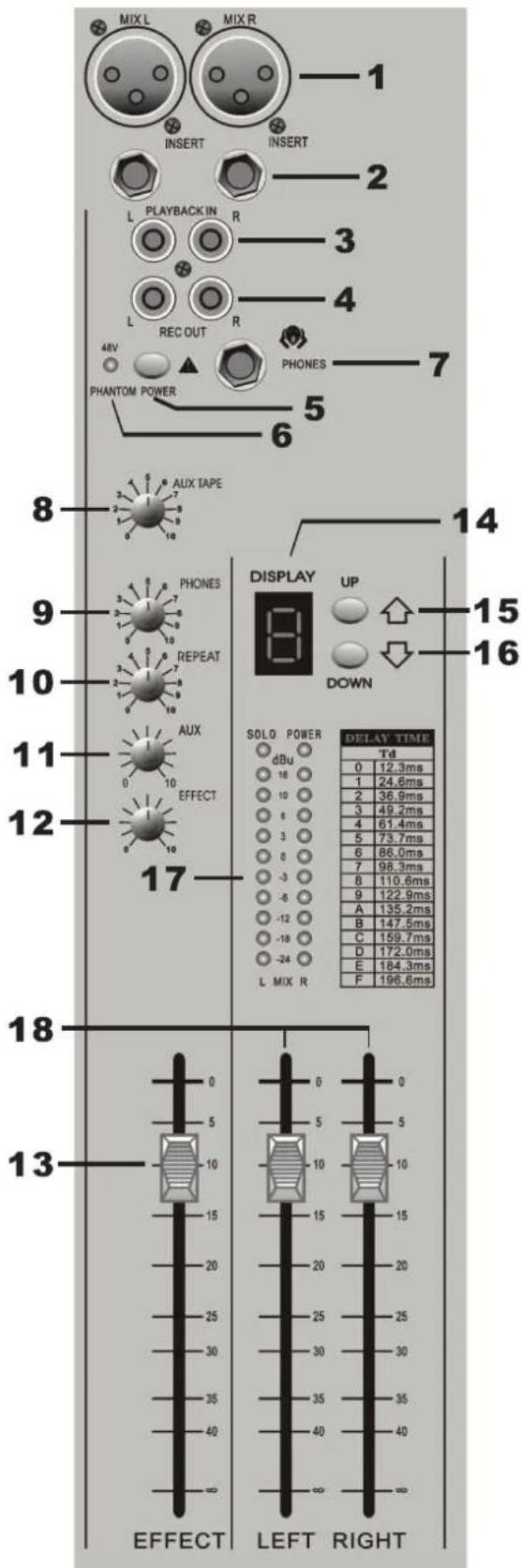

AUGANGSKANÄLE

1. SYMMETRISCHER AUSGANG (MAIN L/R)

Anhand dieser Steckbuchsen sind die Ausgangsliniensignale aus dem Mischpult in die externe Einrichtung abgesendet (z.B. in Equalizer oder Leistungsverträker).

2. MIX INSERT (6.3 mm Jack)

Ermöglicht den Eingriff in die Signalspur vor dem fader zwecks seiner Umlenkung in den dynamischen Prozessor oder in andere mastering Einrichtung. Das Signal ist mittels Jack dieser Steckbuchse abgesendet, wobei die Rückgabesignspur auf dessilen Steckbuchsekreis übertragen wird.

3. EINGANG FÜR DIE WIEDERGABE (RCA Cinch Verbindungsstecker)

Hier können Sie den cinch-Kabel für die Wiedergabe des Signals aus dem Aufnahmegerät anzuschreiben.

4. AUSGANG FÜR DIE AUFNAHME

Hier können Sie den Eingangskabel des Aufnahmegerätes anschlieben

5. SPEISUNG PHANTOM +48V

Anhand desses Schiebeschalters schalten Sie an und ab die Speisung im Regime phantom power.

6. LED DIODE PHANTOM +48V

These LED Diode wird aufgeleucht, wenn Sie die Lampentaste im Regime Speisung phantom power drucken.

7. KOPFHÖRER (PHONES)

In diese Steckbuchse schlieben Sie die Kopfhörer ein.

8.AUXTAPE

These Bedienung stellt den Pegel des abgesendeten Signals als TAPE-Ausgang ein.

AUSGANGSKANÄLE

9. KOPFHÖRER (PHONES)

Bedient den Pegel des in die Kopfhörer abgesendeten Signals.

10. REPEAT

Wird zur Frenzeinstellung der Echowiederholung benutzt. Zu hohe Frequenz der Echowiederholung kann das unerwünschte Gebraus verursichen. Stellen Sie die Frequenz richtig ein.

11. BEDIENUNG DER MONITOREN (MONITOR CONTROL)

Dient zur Pegeleinstellung des in das Überwachungssystem abgesendeten Signals (Abhoren).

12. EFFEKT (EFFECT)

Dient zur Einstellung des Lautstärkepegels des Rückgabeklangs signals unter der Situation, wenn der Verbindungsstecker RETURN eingeschlossen ist.

13. FADER FÜR EFFEKTE (EFFECT FADER)

Dient zur Einstellung des Lautstärkegegels des Rückgabeklangssignals unter der Situation, wenn der Verbindungsstecker RETURN eingeschaltet ist.

14. DISPLAY

Display des Mischpults ist mit sechzehn Effektmoden ausgestattet.

15.UP

These Tastes dient zur Auswahl des gewünschten Modes.

16. DOWN

These Tastes dient zur Auswahl des gewünschten Modes.

17. SÄULENINDIKATOREN

Dreifarbige Säulenindikatoren der Spitzen dieren zur Überwachung von vier Untergruppen der Ausgänge und des ausgewählten Quelleausganges der Überwachungsquelle und der Kopfhörerquelle (2TK, Mono Mix oder Groups); so sind Sie unaufhörlich vor den enormen Spitzen gewarnt, die das Signalüberspeisen verursichen konnten. Das Ziel ist das Signal so zu halten, damit es in den Spitzen den Pegel der gelben Anzeiger erreicht; dadurch erzielen Sie die optimale Leistung. Auf andere Seite, wenn der Ausgangssignalpegel zu niedrig und auf den Anzeiger schwer registrierbar ist, kann das unerwänschte Rauschen des Hintergrundes hörbar sein. Nach dem Erreichen von optimaler Leistung stellen Sie darum vorsichtig den Eingangspegel ein. Ist einer der Umschalter PFL oder AFL eingeschaltet, die Anzeiger L/R werden automatisch das ausgewählte PFL/AFL Signal auf beiden Anzeigern im Monoregime zeigen.

18. HAUPTSCHIEBEREGLER

These Schieberegler bedieren den Gesamtpegel der Sammelschiene des Mischpults.

Nebensprechen

Kanalabdampfung. <90dB bei 20Hz-10kHz, <80dB bei 10kHz-20kHz

Cut-Off vom fader (zust. Fader auf OdB) . . . . . <90dB bei 20Hz-10kHz, <80dB bei 10kHz-20kHz

Isolation der Signalumlenkung .<90dB bei 20Hz-10kHz, <80dB bei 10kHz-20kHz

Impedanz des Ein- und Ausgangs

Mikrophoneingang 2

Kanal des Linienmonoeingangs .>40 K Ohm

Stereoeingang (im Stereomod) .>30 K Ohm

Rückgabestereosignal .>10 K Ohm

KopfhUrerausgang 40 Ohm

Andere Stereogangie 75 Ohm

Pegel der Ein- und Ausgänge

Maximaler Pegel des Mikrophoneinganges 12 dBu

Maximaler Pegel des Linienmonoeinganges 38 dBu

Maximaler Pegel des Stereoeinganges 21 dBu

Kopfhorerausgang (bis 200 Ohm) .150 mV

Andere Audioausgabe .+21 dBu bis 10 K Ohm

Filter

HP .100Hz, 18dB/Oktave

EQ

HF .12 kHz, +/-15dB
