USB 7006 - DJ-Ausrüstung US Blaster - Kostenlose Bedienungsanleitung

Produkttyp	Mono-Audiomixer für DJ-Ausrüstung
Marke	US Blaster
Modell	USB 7006
Eingangskanäle	4 unsymmetrische Kanäle (TRS-Klinke, Impedanz 30 kOhm, Pegel -10 dB)
Ausgangskanal	1 symmetrischer Kanal (TRS-Klinke, Pegel +4 dB/+10 dB unsym., +10 dB/+16 dB sym.)
Verstärkungsgrad	24 dB
Frequenzgang	10 Hz - 100 kHz (Bandbreite)
Klirrfaktor (Gesamt)	< 0,05% (20 Hz - 20 kHz)
Signal-Rausch-Verhältnis	≥ 80 dB (Breitbandmessung)
Maximale Ausgangsleistung	16 dB (symmetrischer Ausgang)
Stromversorgung	Integrierter 9V-Akku oder externes Netzteil (Polarität und Spannung: siehe Typenschild)
Akkulaufzeit	≥ 20 Stunden mit integriertem Akku
Abmessungen	152 x 84 x 52 mm
Gewicht	Nicht angegeben (Schätzung 500 g)
Hauptfunktionen	Mono-Mischung, Lautstärkeregler pro Kanal und Hauptlautstärke, Ein-/Ausschalter, DC-Eingang für externe Stromversorgung
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden. Feuchtigkeit vermeiden.
Sicherheit	Nicht Wasser, Stößen oder extremen Temperaturen aussetzen. Vor der Reinigung vom Stromnetz trennen.
Ersatzteile und Reparierbarkeit	Für Ersatzteile wenden Sie sich an den US Blaster Kundendienst.

Häufig gestellte Fragen - USB 7006 US Blaster

Wie kann ich den USB 7006 mit Strom versorgen?

Das Gerät kann über einen integrierten 9V-Akku oder über eine externe Stromquelle über den DC-Anschluss betrieben werden. Wenn das Netzteil angeschlossen ist, wird der Akku automatisch deaktiviert. Überprüfen Sie Polarität und Spannung auf dem Typenschild auf der Rückseite des Geräts.

Wie lange hält der integrierte Akku?

Der integrierte 9V-Akku bietet eine Laufzeit von mindestens 20 Stunden im Dauerbetrieb. Diese Dauer kann je nach Lautstärke und Eingangssignalen variieren.

Wie schließe ich Audioquellen an den USB 7006 an?

Verwenden Sie die 4 unsymmetrischen Eingangskanäle mit TRS-Klinkensteckern (6,35 mm). Die Eingangsimpedanz beträgt 30 kOhm und der Nennpegel -10 dB. Schließen Sie Ihre Instrumente, Mikrofone oder andere Quellen an diese Eingänge an.

Wie stelle ich die Lautstärke richtig ein?

Jeder Kanal verfügt über einen eigenen Lautstärkeregler. Verwenden Sie den Hauptlautstärkeregler, um den Gesamtpegel einzustellen. Beginnen Sie mit den Kanalpegeln auf Null und erhöhen Sie diese dann schrittweise, während Sie den Ausgangspegel überwachen, um Verzerrungen zu vermeiden.

Kann ich den USB 7006 in Stereo verwenden?

Nein, der USB 7006 ist ein Mono-Gerät. Für Stereoanwendungen verwenden Sie bitte das Modell USB 7007, das über zwei symmetrische Ausgangskanäle verfügt.

Wie hoch ist die maximale Ausgangsleistung?

Die maximale Leistung am symmetrischen Ausgang beträgt 16 dB. Am unsymmetrischen Ausgang beträgt sie +10 dB. Der empfohlene Nennpegel beträgt +4 dB symmetrisch.

Wie ist das Signal-Rausch-Verhältnis zu interpretieren?

Das Signal-Rausch-Verhältnis beträgt mindestens 80 dB, was bedeutet, dass das Grundrauschen im Vergleich zum Audiosignal sehr gering ist. Dies gewährleistet eine klare Klangqualität auch bei niedriger Lautstärke.

Was tun, wenn kein Ton aus dem Gerät kommt?

Überprüfen Sie zunächst, ob das Gerät eingeschaltet ist (Schalter in Position Ein). Stellen Sie sicher, dass die Kabel korrekt an die Eingänge und den Ausgang angeschlossen sind. Kontrollieren Sie, dass die Kanalpegel und der Hauptpegel nicht auf Minimum stehen. Testen Sie abschließend mit einer anderen Quelle oder einem anderen Kabel, um das Problem einzugrenzen.

Kann ich den USB 7006 mit einem Mikrofon verwenden?

Ja, Sie können ein Mikrofon über einen TRS-Klinkeneingang anschließen. Das Gerät verfügt jedoch über keine Phantomspeisung, verwenden Sie daher ein dynamisches Mikrofon oder ein Kondensatormikrofon mit eigener Stromversorgung.

Wie reinige und pflege ich den USB 7006?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel. Vermeiden Sie das Eindringen von Flüssigkeit in die Anschlüsse oder das Innere des Geräts.

BEDIENUNGSANLEITUNG USB 7006 US Blaster

USB 7006 TECHNISCHE GEGEVENS

Mate van versterking: 24 dB
- Frequentierresponses: 20 Hz 20KHz ± 0.5 dB, - 3 dB
- Breedte frequentieband: 10 Hz 100KHz
- Totale harmonische verrorming: 20 Hz 20KHz ≤ 0.05%
- Signaal/ruis verhouding: ≥ 80 dB (breedbandmeting)
- Ingebouwde energiebron: batterij 9 V
Duur van continue werkig: ≥ 20 uur (met ingebouwde batterij)
- Afmetingen: 152 × 84 × 52 mm

USB 7007 TECHNISCHE GEGEVENS

Mate van versterking: 24 dB
- Frequentierresponses: 20 Hz 20KHz ± 0.5 dB, - 3 dB
- Breedte frequentieband: 10 Hz 100KHz
- Totale harmonische verrorming: 20 Hz 20KHz ≤ 0.05%
- Signaal/ruis verhouding: ≥80 dB (breedbandmeting)
- Ingebouwde energiebron: batterij 9 V
- Duur van continue werkinq: ≥12aar (met ingebouwde batterij)
- Afmetingen: 152 × 95 × 58 mm

Waarschuwing!!

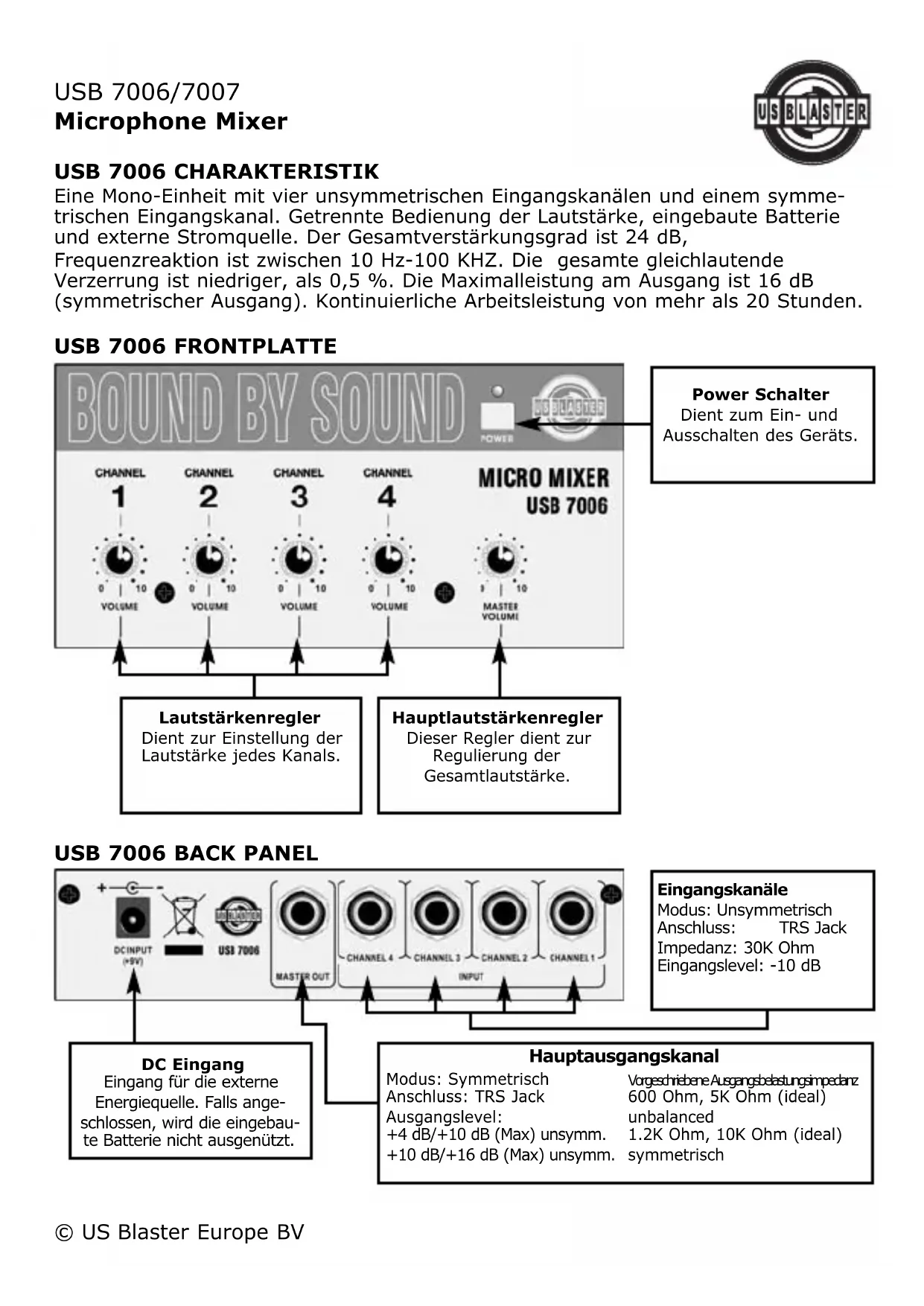

Eine Mono-Einheit mit vier unsymmetrischen Eingangskanalien und einem symmetrischen Eingangskanal. Getrennte Bedienung der Lautstärke, eingebaute Batterie und externe Stromquelle. Der Gesamtveränderungsgrad ist 24 dB, Frequenzreaktion ist zwischen 10 Hz-100 KHZ. Die gesamte gleichlautende Verzerrung ist niedriger, als 0,5%. Die Maximalleistung am Ausgang ist 16 dB (symmetrischer Ausgang). Kontinuierliche Arbeitsleistung von mehr als 20 Stunden.

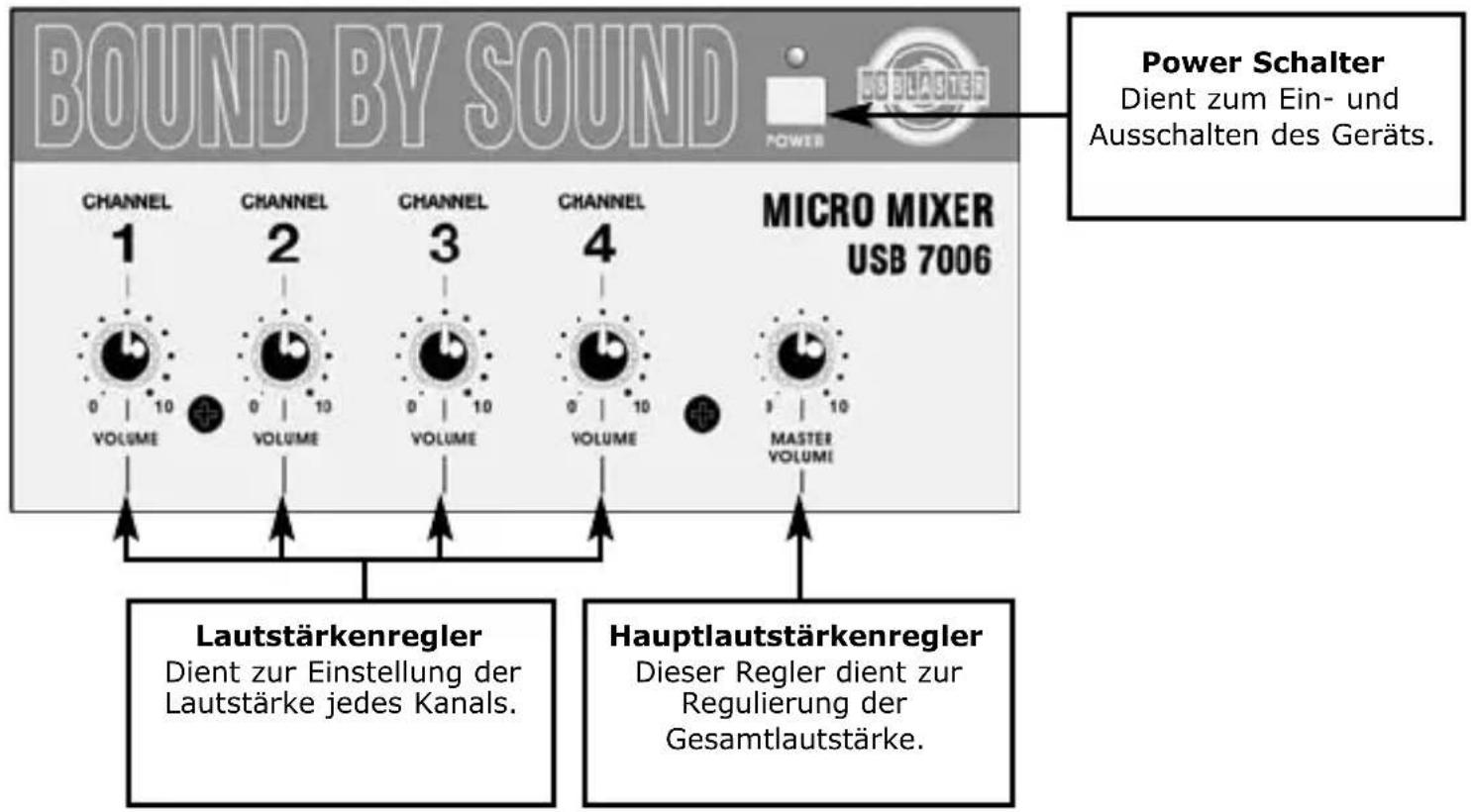

USB 7006 FRONTPLATTE

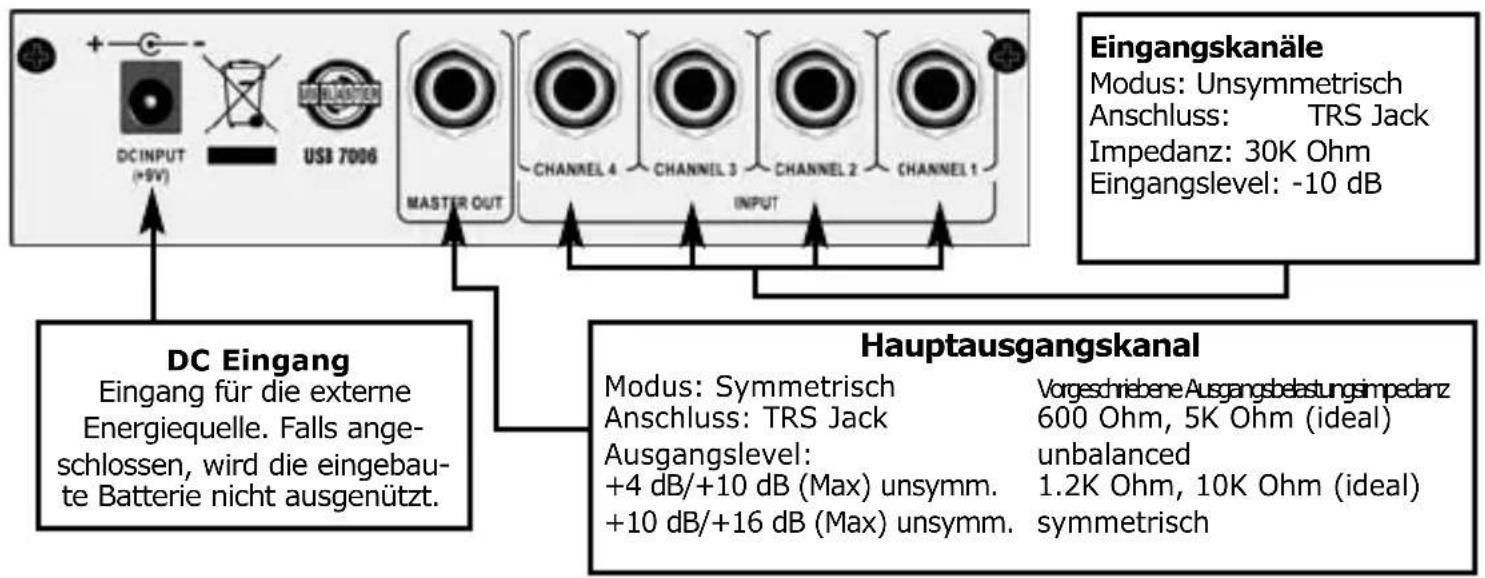

USB 7006 BACK PANEL

USB 7007 CHARACTERISTIK

Eine Stereo- und Monoeinheit, Bedienung mit einem Schalter. Versehen mit 2 × 4 unsymmetricalen Eingangskanänen und zwei symmetrischen Ausgangskanänen. Getrennte Bedienung der Lautstärke, eingebaute Batterie und externe Energiequelle. Der Gesamtverständungsgrad ist 24 dB, Frequenzreaktion ist zwischen 10 Hz-100 KHZ. Die gesamte gleichlautende Verzerrung ist niedriger, als 0,5%. Die Maximalleistung am Ausgang ist 16 dB (symmetrischer Ausgang). Kontinuierliche Arbeitsleistung von mehr als 12 Stunden.

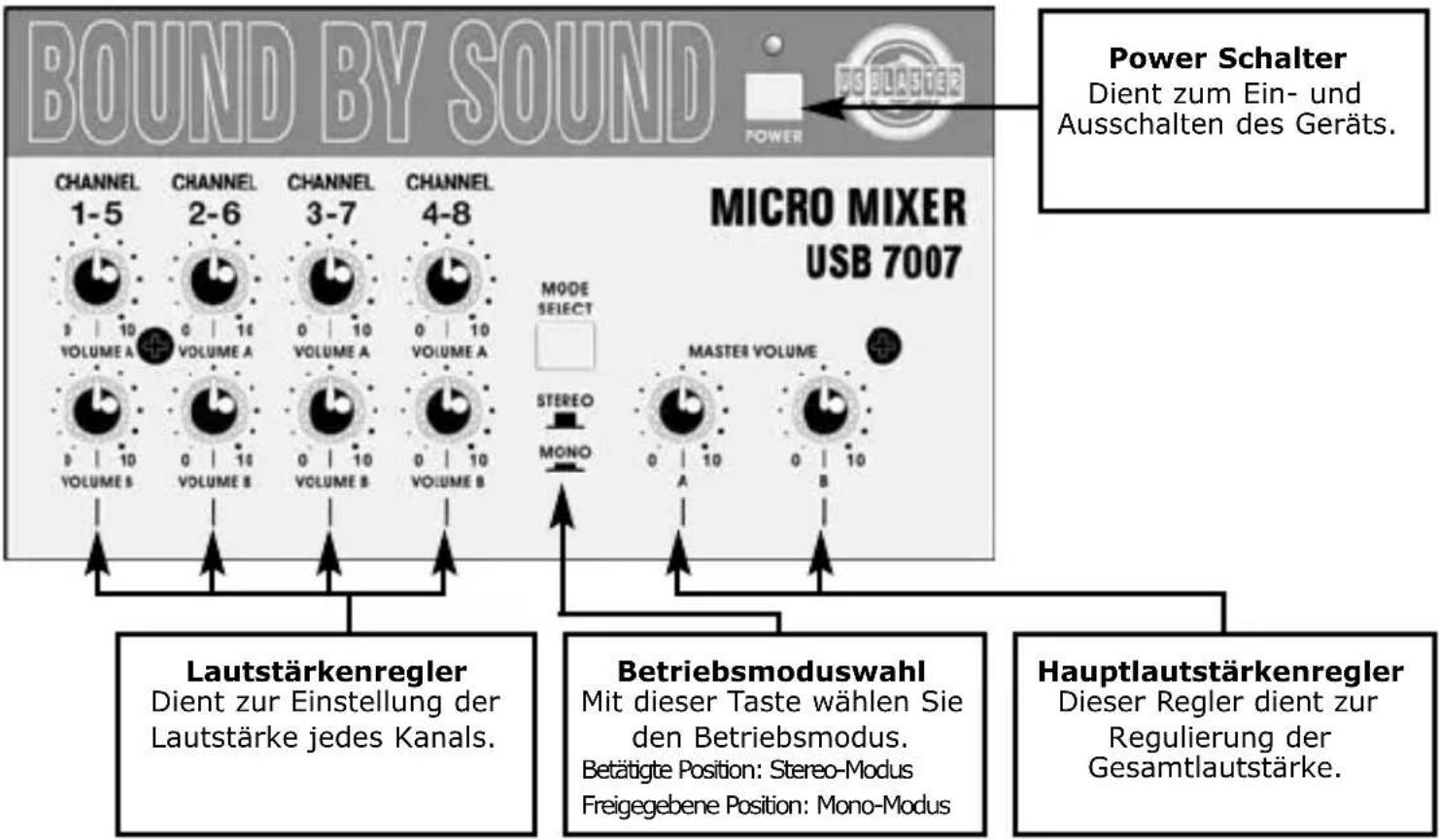

USB 7007 FRONTPLATTE

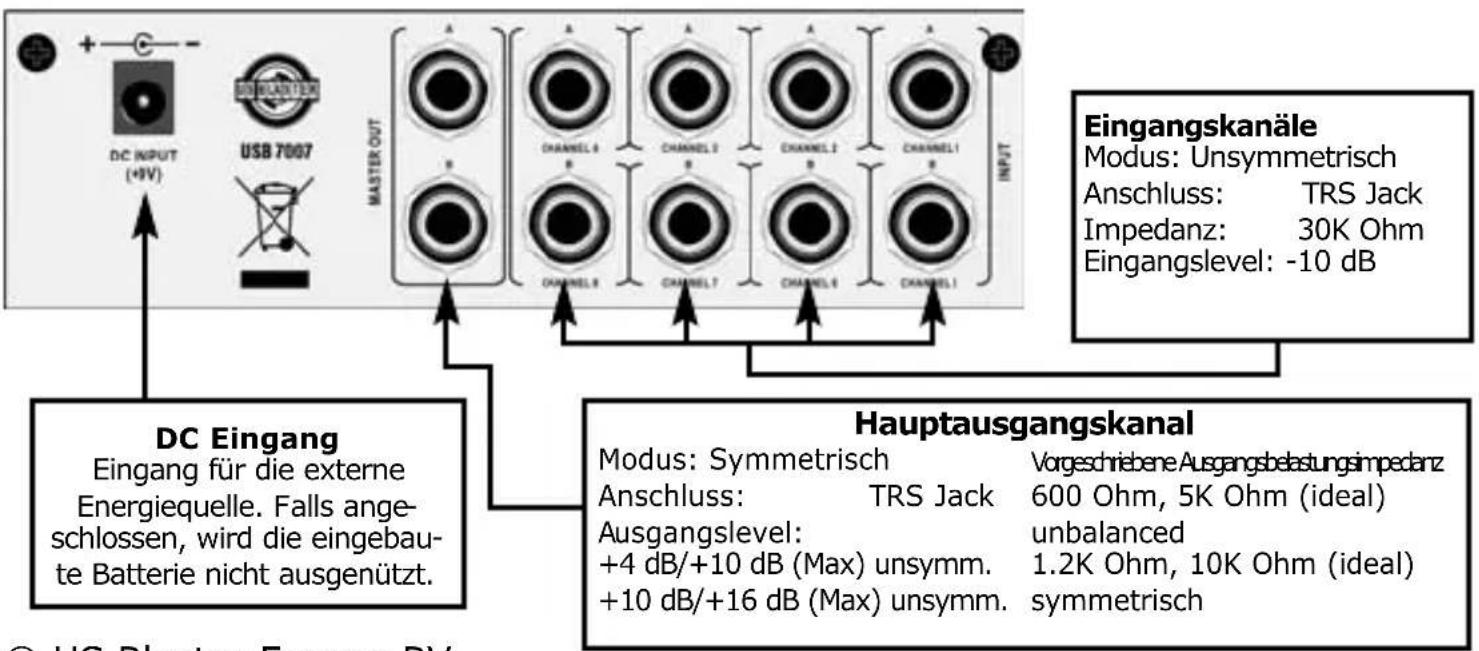

USB 7007 BACK PANEL

USB 7006 TECHNISCHE ANGABEN

• Verständung: 24 dB
• Frequenzreaction.: 20 Hz 20KHz ± 0.5 dB, - 3 dB
• Frequenzbereiche: 10 Hz ~ 100 KHz
• Gleichlautende Verzerrung: 20 Hz 20KHz ≤ 0.05%
• Signal zum Nutz-Stör-Verhältnis: ≥80 dB (Breitbandmessung)
  Eingebaute Energiequelle: Batterie 9V
• Kontinuierliche Betriebszeit: ≥20 Stunden (für eingebaute Batterie)
• Abmessungen: 152 × 84 × 52 mm

USB 7007 TECHNISCHE ANGABEN

• Verständung: 24 dB
• Frequenzreaktion.: 20Hz 20KHz± 0.5dB, - 3dB
• Frequenzbereiche: 10 Hz ~ 100 KHz
• Gleichlautende Verzerrung: 20 Hz 20KHz ≤ 0.05%
• Signal zum Nutz-Stör-Verhältnis: ≥80 dB (Breitbandmessung)
  Eingebaute Energiequelle: Batterie 9V
• Kontinuierliche Betriebszeit: ≥12 Stunden (für eingebaute Batterie)
• Abmessungen: 152 × 95 × 58 mm

ACHTUNG!!

Falls Sie sich entscheiden eine externe Energiequelle zu nützen, widmen Sie ihre Aufmerksamkeit der Polarität und dem Strom (siehe Schild an der Rückplatte, darüber dem Stecker).

USB 7006 - USB 7007
