BEDIENUNGSANLEITUNG USB 7303 US Blaster

HINWEISE ZUR BENUTZUNG 12

FÜR DEN SICHEREN UND EFFEKTIVEN BETRIEB.... 12

BESCHREIBUNG DER FUNKTIONEN 13

ANSCHLÜSSE 15

BETRIEB 16

FEHLERSUCHE 17

D

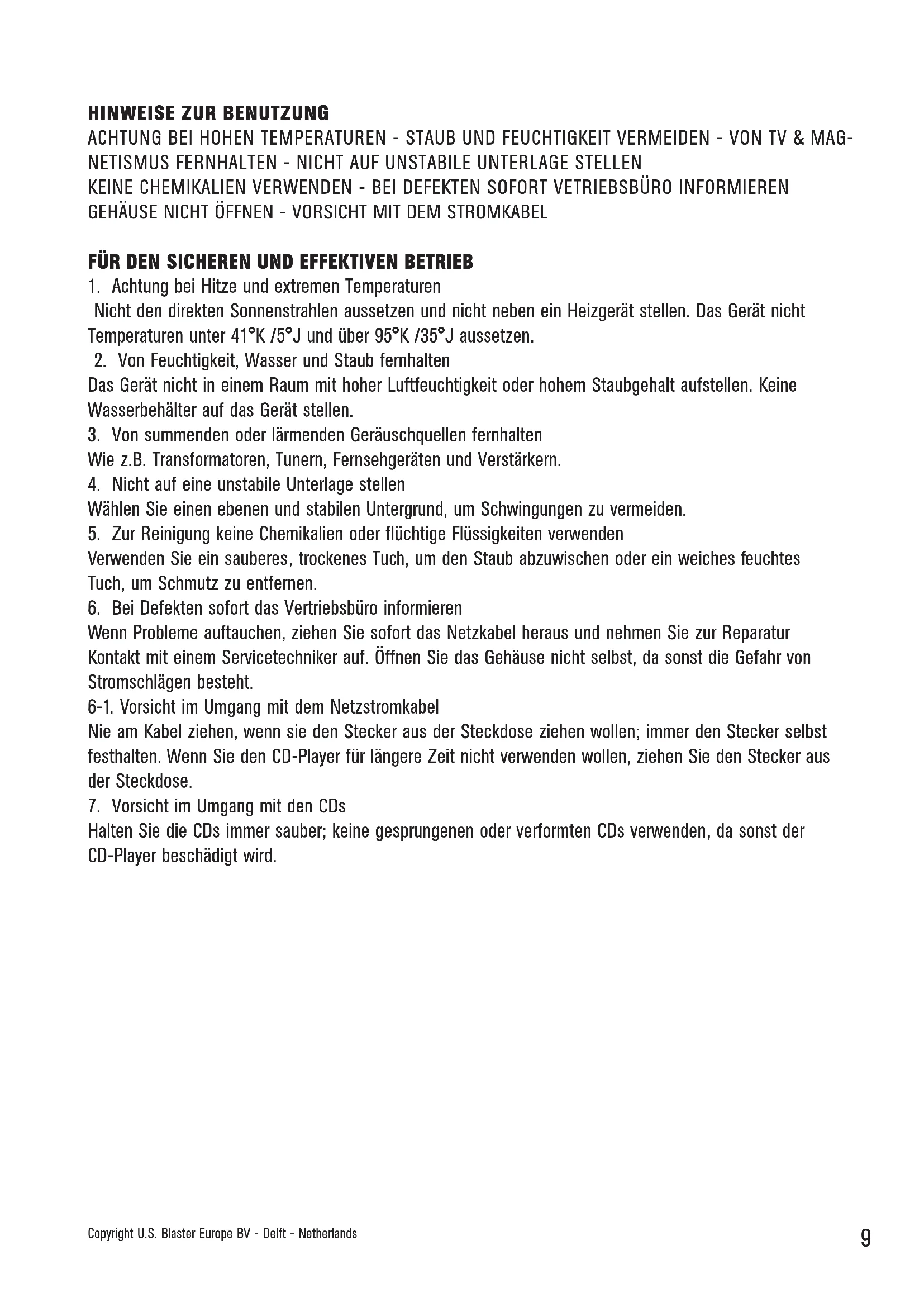

HINWEISE ZUR BENUTZUNG

ACHTUNG BEI HOHEN TEMPERATUREN - STAUB UND FEUCHTIGKEIT VERMEIDEN - VON TV & MAGNETISMUS FERNHALTEN - NICHT AUF UNSTABILE UNTERLAGE STELLEN

KEINE CHEMIKALIEN VERWENDEN - BEI DEFEKTEN SOFORT VETRIEBSBÜRO INFORMIEREN GEHÄUSE NICHT ÖFFNEN - VORSICHT MIT DEM STROMKABEL

FÜR DEN SICHEREN UND EFFEKTIVEN BETRIEB

1. Achtung bei Hitze und extremen Temperaturen

Nicht den direkten Sonnenstrahlen aussetzen und nicht neben ein Heizgerät stellen. Das Gerät nicht Temperaturen unter 41°K /5°J und über 95°K /35°J aussetzen.

1. Von Feuchtigkeit, Wasser und Staub fernhalten

Das Gerät nicht in einem Raum mit hoher Luftfeuchtigkeit oder hohem Staubgehalt aufstellen. Keine Wasserbehälter auf das Gerät stellen.

1. Von summenden oder lärmenden Geräuschquellen fernhalten

Wie z.B. Transformatoren, Tunern, Fernsehgeräten und Verstärkern.

1. Nicht auf eine unstabile Unterlage stellen

Wählen Sie einen ebenen und stabilen Untergrund, um Schwingungen zu vermeiden.

1. Zur Reinigung keine Chemikalien oder flüchtige Flüssigkeiten verwenden

Verwenden Sie ein sauberes, trockenes Tuch, um den Staub abzuwischen oder ein weiches feuchtes Tuch, um Schmutz zu entfernen.

1. Bei Defekten sofort das Vertriebsbüro informieren

Wenn Probleme auftauchen, ziehen Sie sofort das Netzkabel heraus und nehmen Sie zur Reparatur Kontakt mit einem Servicetechniker auf. Öffnen Sie das Gehäuse nicht selbst, da sonst die Gefahr von Stromschlägen besteht.

6-1. Vorsicht im Umgang mit dem Netzstromkabel

Nie am Kabel ziehen, wenn sie den Stecker aus der Steckdose ziehen wollen; immer den Stecker selbst festhalten. Wenn Sie den CD-Player für längere Zeit nicht verwenden wollen, ziehen Sie den Stecker aus der Steckdose.

1. Vorsicht im Umgang mit den CDs

Halten Sie die CDs immer sauber; keine gesprungenen oder verformten CDs verwenden, da sonst der CD-Player beschädigt wird.

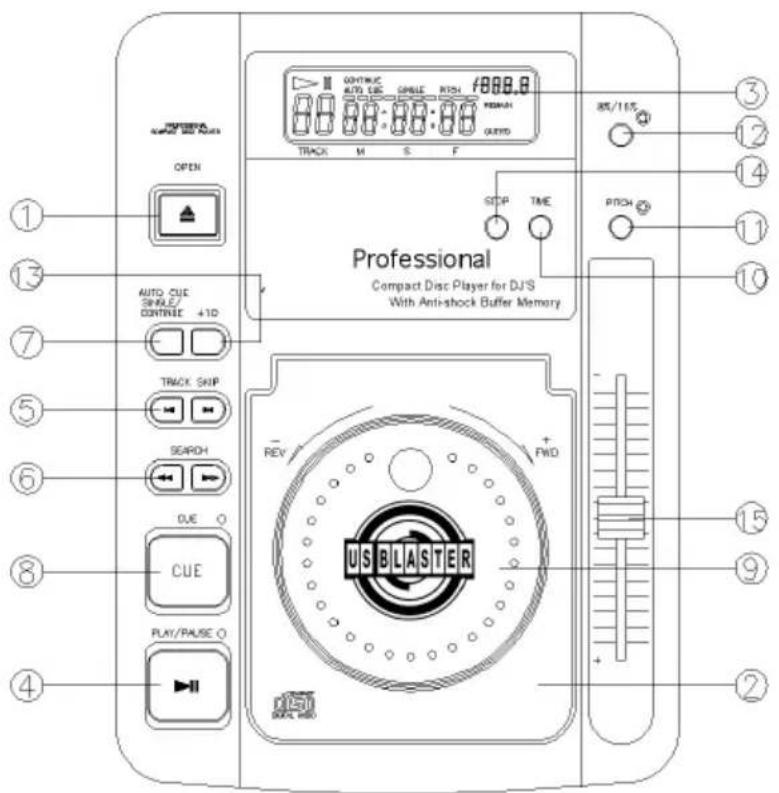

OPEN AUTO CUE SINGLE/ CONTINUE +10 TRACK SKIP SEARCH DUE CUE PLAY/PAUSE O Professional Compact Disc Player for DJ'S With Anti-shock Buffer Memory STOP TIME + FWD US BLASTER 3 12 14 11 10 15 9 2

D

BESCHREIBUNG DER FUNKTIONEN

1. ÖFFNEN (OPEN)

Drücken Sie diesen Taster, um die Klappe des CD-Fachs zu öffnen. Drücken Sie die Klappe zum Schließen zu.

HINWEIS: In der Betriebsart PLAY kann die Klappe nicht geöffnet werden.

2. CD-FACH

Zum Einlegen der CD in die CD-Auflage.

3. LCD-Display

Dieses LCD-Display zeigt die Anzahl der Titelnummern, die Zeit (Minuten, Sekunden, Sektoren), Tonhöhengeschwindigkeit sowie andere Betriebsarten wie Single/Autocue und Weiter an.

4. WIEDERGABE/PAUSE (PLAY/PAUSE)

Bei jedem Drücken dieses Tasters wechselt der Betrieb zwischen den Betriebsarten PLAY und PAUSE.

5. TITELNUMMER (TRACK SKIP)

Mit diesem Drucktaster wird eine bestimmte Titelnummer zur Wiedergabe ausgewählt.

6. SUCHEN (SEARCH)

Mit diesem Drucktaster können Sie schnell vorwärts oder rückwärts springen, um die Startposition zur Wiedergabe zu verändern. Er kann auch zum Ändern der Wiedergabegeschwindigkeit verwendet werden.

7. WEITER/SINGLE (AUTO CUE)

Drücken Sie diesen Taster, um zwischen den Betriebsarten SINGLE und WEITER zu wechseln. Wenn die Betriebsart SINGLE/AUTOCUE ausgewählt ist, wird dies als PLAY 1 auf der LCD-Anzeige angezeigt. Nach jeder Titelnummer kann das Gerät zu Beginn des Klangs der nächsten Titelnummer pausieren.

Die Funktion CUE ermöglicht ein beliebig häufige Wiedergabe der CD ab einer eingestellten Stelle.

Drücken Sie den Taster PLAY/PAUSE, um ein abgespieltes Lied zu unterbrechen, dann drücken Sie den Taster CUE, um die Stelle einzustellen, zu der die Wiedergabefunktion zurückkehrt, wenn der Taster CUE erneut gedrückt wird.

DIE LED CUE hört in dem Moment auf zu blinken, in dem der Drucktaster CUE gedrückt wird.

Dies enthält zwei Funktionen:

* Regelung der Geschwindigkeit

Durch Drehen dieser Scheiben in der Betriebsart Play verändert sich die Wiedergabegeschwindigkeit entsprechend.

Durch Drehen im Uhrzeigersinn erhöht sich die Wiedergabegeschwindigkeit, durch Drehen im Gegenuhrzeigersinn wird sie verringert.

* Suchen

Durch Drehen dieser Scheibe in der Betriebsart Pause, wechselt der CD-Player vorwärts oder rückwärts zum gewünschten Startpunkt. Die Suchgeschwindigkeit ändert sich entsprechend der Scheibengeschwindigkeit. Die Geschwindigkeit kann in Einerschritten erhöht werden.

10. ZEIT/OUTRO

Durch Drücken dieses Tasters wechselt die Zeit-Anzeige zwischen Verbleibender Zeit, Verstrichener Wiedergabezeit und Gesamter verbleibender Zeit; außerdem wird hier die OUTRO-Funktion ein- und ausgeschaltet. Wenn die Anzeige OUTRO anzeigt, spielt der Player nur die letzten 30 Sekunden jedes Titels.

11. PITCH

Mit diesem Taster wird die Wiedergabegeschwindigkeit verändert.

Drücken Sie den Taster PITCH (die PITCH LED leuchtet auf), um den PITCH REGLERSCHLITTEN zur Erhöhung oder Verringerung der Wiedergabegeschwindigkeit zu aktivieren. Wird der PITCH deaktiviert, kehrt der Player automatisch zur normalen Geschwindigkeit zurück.

Der Pitch kann durch Aufwärts- oder Abwärtsbewegung des Schlittens um bis zu ±16% verändert werden. HINWEIS: (1) Der Pitch-Schlitten funktioniert nicht, wenn die PITCH LED aus ist.

(2) Dieser Pitch-Taster hat keine Auswirkungen auf den PITCH-Bogen.

1. ±8% ±16%

Zum Wechseln der Wiedergabegeschwindigkeit zwischen 8% & 16%. Auf dem LCD Bildschirm wird der Wert angezeigt.

1. +10

Bei jedem Druck auf diesen Taster springt das Gerät um zehn Titelnummern nach vorn.

1. STOP

Drücken auf diesen Taster stoppt den Betrieb des Geräts.

15. PITCH REGLERSCHLITTEN

Es gibt zwei Wahlmöglichkeiten für die Wiedergabegeschwindigkeiten (8%, 16%) über 11. PITCH TASTER & 12. 8/16% TASTER.

Durch Verschieben des Pitch-Reglerschlittens können Sie die gewünschte Wiedergabegeschwindigkeit zwischen MINIMUM (oben) und MAXIMUM (unten) erreichen.

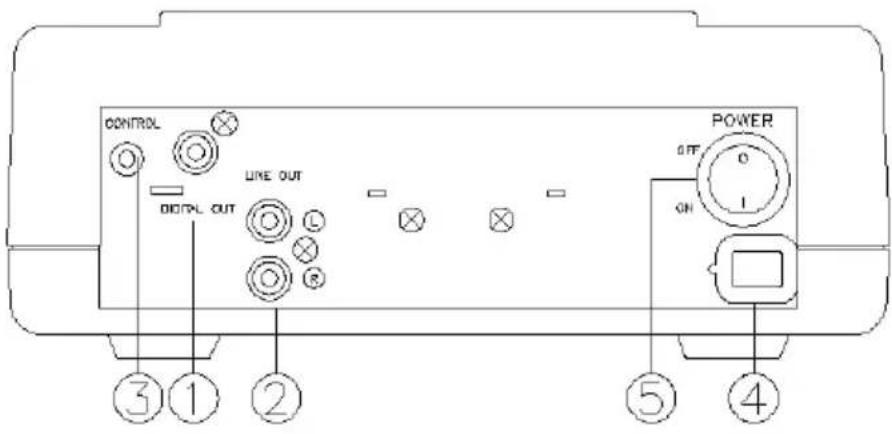

CONTROL DIGITAL OUT LINE OUT POWER OFF ON ③ ① ② ⑤ ④

ANSCHLUSS

1. DIGITAL AUSGANG

Digitale Ausgangsbuchse zum Anschließen an den D/A-Umrichter.

2. LEITUNG AUSGANG

D

Ausgangsanschlussklemme, angeschlossen an die Eingangsanschlussklemmen am Verstärker oder an der Bedienkonsole

3. STEUERUNG

Dieses Gerät kann für vom Mischer gesteuerte Überblendstarts an das Gerät PIONEER DJM 500 angeschlossen werden.

4. AC-NETZKABEL

Zum Anschließen an eine Steckdose.

5. NETZSCHALTER

BETRIEB

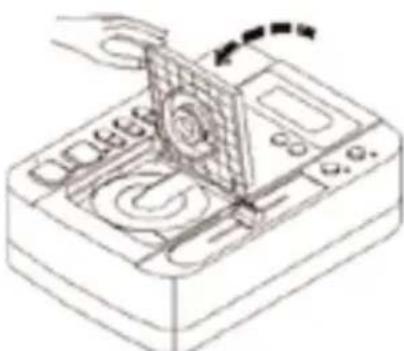

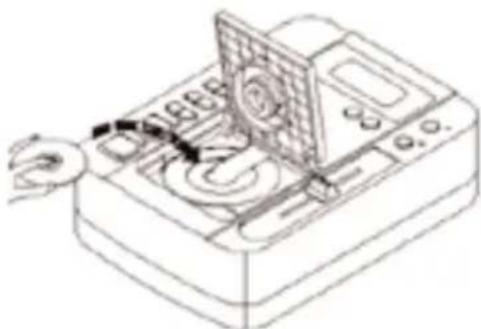

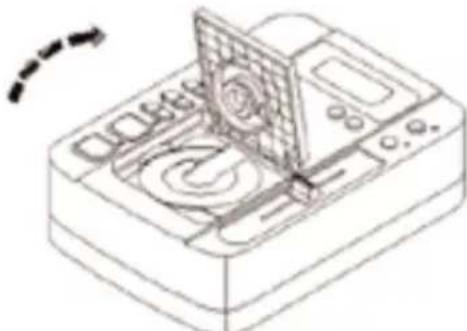

1. Laden und Entnehmen der CD

* Drücken Sie den Taster „ÖFFNEN“, um das CD-Fach zu öffnen.

* Laden der CD Die CD mit dem Etikett nach oben korrekt in die Mitte des CD-Fachs einlegen, jeweils nur eine CD einlegen.

* Zum Schließen der Klappe eindrücken.

* Zum Starten der Wiedergabe Drucktaster PLAY/PAUSE drücken.

2. TRACK SKIP

Springen Sie mit dem Taster TRACK SKIP vorwärts (▶) oder rückwärts (◀) zu einer gewünschten Titelnummer.

3. FRAME SEARCH

* JOG DIAL

In der Betriebsart Pause, drehen Sie die Scheibe, die Wiedergabefunktion verschiebt sich um einen oder mehrere Sektoren, abhängig von der gewählten Geschwindigkeit.

* SUCH E

Drücken Sie den Taster SUCHE ( ◀◀ oder ▶▶ ) in der Betriebsart Pause, um pro Tastendruck um einen

Sektor weiterzuspringen; durch Gedrückt halten springt er schnell mit Geräuschen weiter.

4. PITCH REGLER

\* JOG DIAL

Drehen Sie die Scheibe im Uhrzeigersinn, um die Geschwindigkeit zu erhöhen; durch Drehen im Gegenuhrzeigersinn verringert sich die Geschwindigkeit.

\* PITCH REGLER

Bewegen Sie den Regler in Richtung +16, dann wird die Wiedergabe schneller; bei Bewegung in Richtung -16 verlangsamt sich die Wiedergabe.
