Caractéristiques techniques	Hotte décorative murale, moteur puissant, éclairage LED, 3 niveaux de puissance
Dimensions	Largeur : 60 cm, Profondeur : 50 cm, Hauteur : 90 cm
Débit d'air	Jusqu'à 650 m³/h
Niveau sonore	Max 65 dB
Type de filtration	Filtre à charbon et filtre à graisse
Utilisation	Idéale pour les cuisines de taille moyenne à grande, installation murale
Entretien	Filtres lavables au lave-vaisselle, nettoyage régulier de la surface
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité électrique
Informations générales	Garantie de 2 ans, disponible en inox

FOIRE AUX QUESTIONS - MSK650IX M-SYSTEM

Comment installer la hotte M-SYSTEM MSK650IX ?

Assurez-vous de suivre le guide d'installation fourni dans le manuel. La hotte doit être installée à une hauteur de 65 à 75 cm au-dessus de la surface de cuisson. Utilisez les fixations appropriées pour garantir la sécurité.

Quels types de filtres la hotte M-SYSTEM MSK650IX utilise-t-elle ?

La hotte M-SYSTEM MSK650IX utilise des filtres à graisse en aluminium et des filtres à charbon pour la fonction de recyclage. Vérifiez régulièrement l'état des filtres et remplacez-les selon les recommandations.

Pourquoi ma hotte ne s'allume-t-elle pas ?

Vérifiez que la hotte est correctement branchée à une source d'alimentation. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Comment nettoyer les filtres de la hotte M-SYSTEM MSK650IX ?

Les filtres en aluminium peuvent être lavés à la main avec de l'eau chaude et du savon doux, ou au lave-vaisselle. Les filtres à charbon doivent être remplacés tous les 6 mois à 1 an selon l'utilisation.

La hotte fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal, surtout à des vitesses élevées. Si le bruit est excessif ou inhabituel, vérifiez si la hotte est bien fixée ou si quelque chose bloque le ventilateur.

Comment changer les ampoules de la hotte M-SYSTEM MSK650IX ?

Coupez l'alimentation électrique avant de changer les ampoules. Retirez le couvercle de l'ampoule, dévissez l'ampoule usagée et remplacez-la par une nouvelle ampoule de la même taille et puissance.

La hotte ne semble pas aspirer correctement, que faire ?

Vérifiez que les filtres ne sont pas obstrués et nettoyez-les si nécessaire. Assurez-vous également que le conduit d'évacuation n'est pas bloqué et que la hotte est réglée sur la bonne puissance.

Quel est le niveau de consommation énergétique de la hotte M-SYSTEM MSK650IX ?

La hotte M-SYSTEM MSK650IX est classée en classe énergétique A, ce qui signifie qu'elle est conçue pour être économe en énergie tout en offrant une performance efficace.

Où puis-je trouver des pièces de rechange pour la hotte M-SYSTEM MSK650IX ?

Les pièces de rechange peuvent être commandées directement auprès du service client M-SYSTEM ou auprès des revendeurs agréés. Consultez le site web pour plus d'informations.

Comment retirer la hotte pour un entretien ?

Pour retirer la hotte, débranchez-la de l'alimentation, retirez les vis de fixation et déconnectez le conduit d'évacuation. Suivez les instructions du manuel pour un retrait en toute sécurité.

MODE D'EMPLOI MSK650IX M-SYSTEM

1. Caractéristiques 3.... Installation
2. Précautions à observer lors de l'installation
3. Instructions de sécurité 6.... Utilisation de l'appareil 7.... Entretien

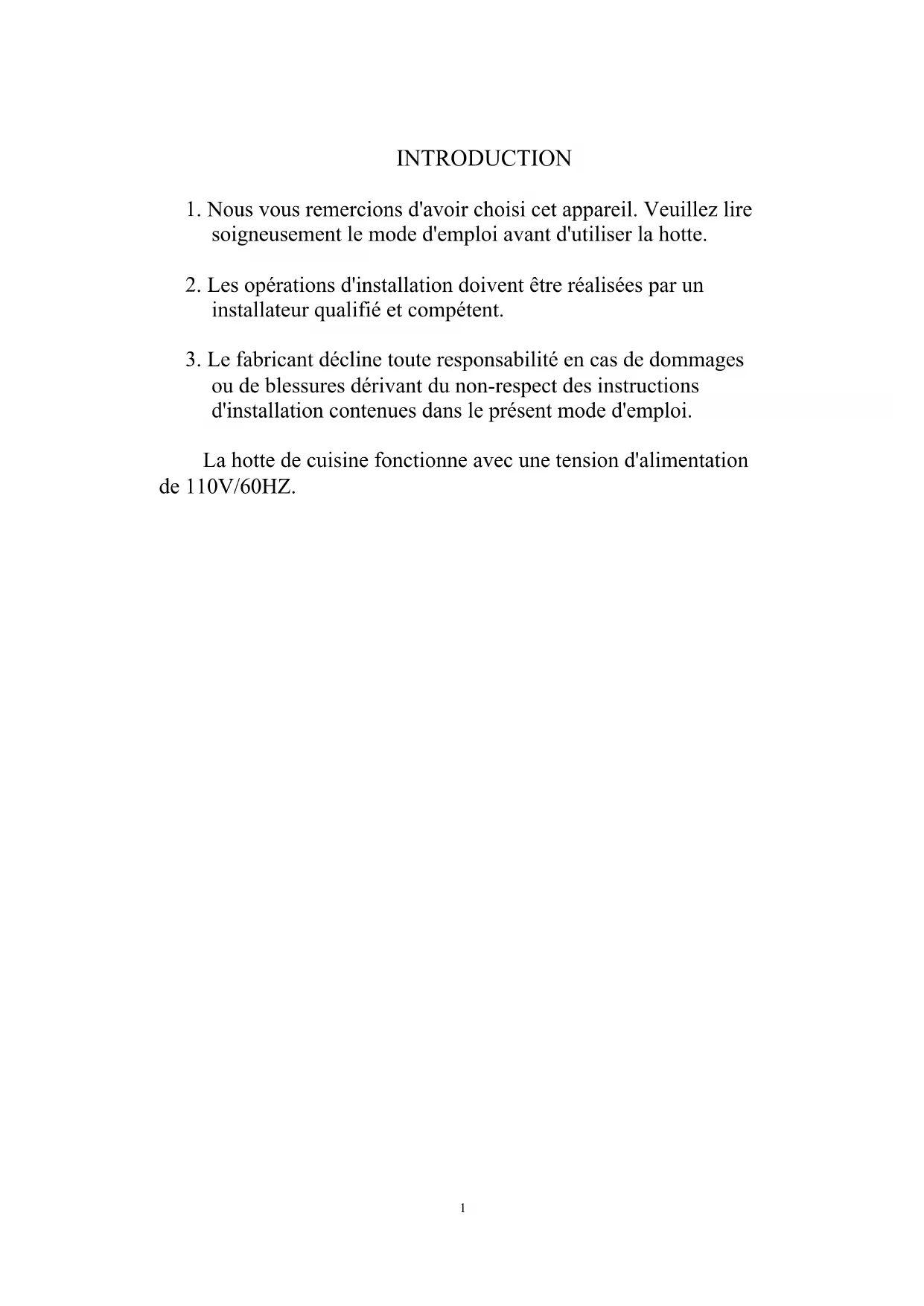

1. Nous vous remercions d'avoir besoin ici cet appareil. Veuillez lire soigneusement le mode d'emploi avant d'utiliser la hotte.
2. Les opérations d'installation doivent être réalisées par un installateur qualifié et compétent.
3. Le fabricant décline toute responsabilité en cas de dommages ou de blessures dérivant du non-respect des instructions d'installation contenues dans le présent mode d'emploi.

La hotte de cuisine fonctionne avec une tension d'alimentation de 110V / 60Hz.

1. La hotte est fabriquée à partir de matériaux d'excellente qualité et présente un design aérodynamique.
2. Grâce au moteur électrique puissant et silencieux et au ventilateur centrifuge dont elle est équipée, la hotte fournit une puissance d'aspiration élevée à un faible niveau de bruit. Elle est dotée d'un filtre à graisses avec revêtement anti-adhésif, facile à nettoyer.
3. L'éclairage est plus sûr grâce à la plaque de circuits imprimés basse tension (12V AC).
4. Grâce à la structure particulière de la soufflerie et au design du collecteur d'huiles, les salissures sont absorbées en l'espace d'une seconde.

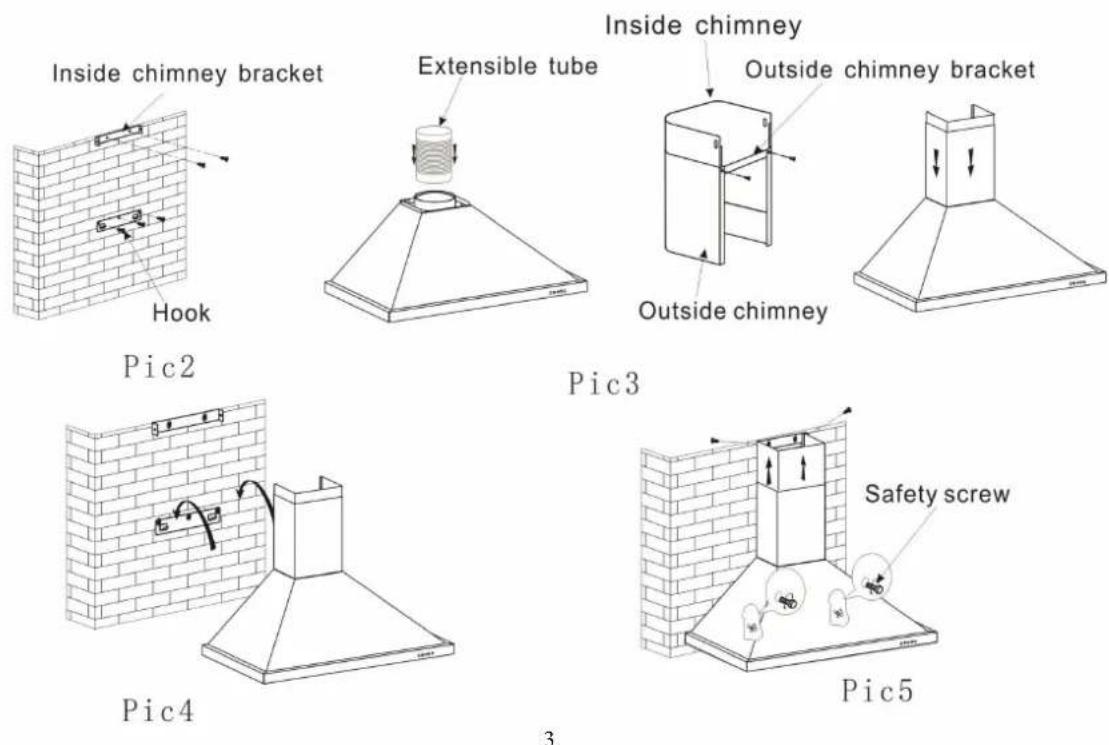

Modèle non équipé d'un verre :

3.1 Pour un résultat optimal, installez la hotte à une distance de 65 - 75cm (26-30 pouces) de la surface de cuisson. Voir illustration 1. 3.2 Installez la hotte à un endroit approprié après en avoir déterminé la hauteur. La position de fixation du support de la cheminée interieure correspond à l'endroit où la cheminée sera positionnée. 3.3 Fixez le support de cheminée extérieure sur la cheminée extérieure. Vérifiez que la hauteur de la cheminée interieure peut être réglée librement pour pouvoir fixer aisément le tuyau extensible dia. :150mm) Installez ensuite le tuyau extensible et la cheminée sur la hotte. Voir illustration 3. 3.4 Placez la hotte sur le crochet. Voir illustration 4. 3.5 Ajustez la hauteur de la cheminée interieure par rapport à la position du support de la cheminée interieure et fixez à l'aide de vis. Dés que la position est ajustée, fixez le corps de la hotte à l'aide de vis de suturet. Voir illustration 5.

Remarque: Les deux évents à clapet de suture sont situés à l'arrière du caisson (diamètre de 6 mm).

Pic1

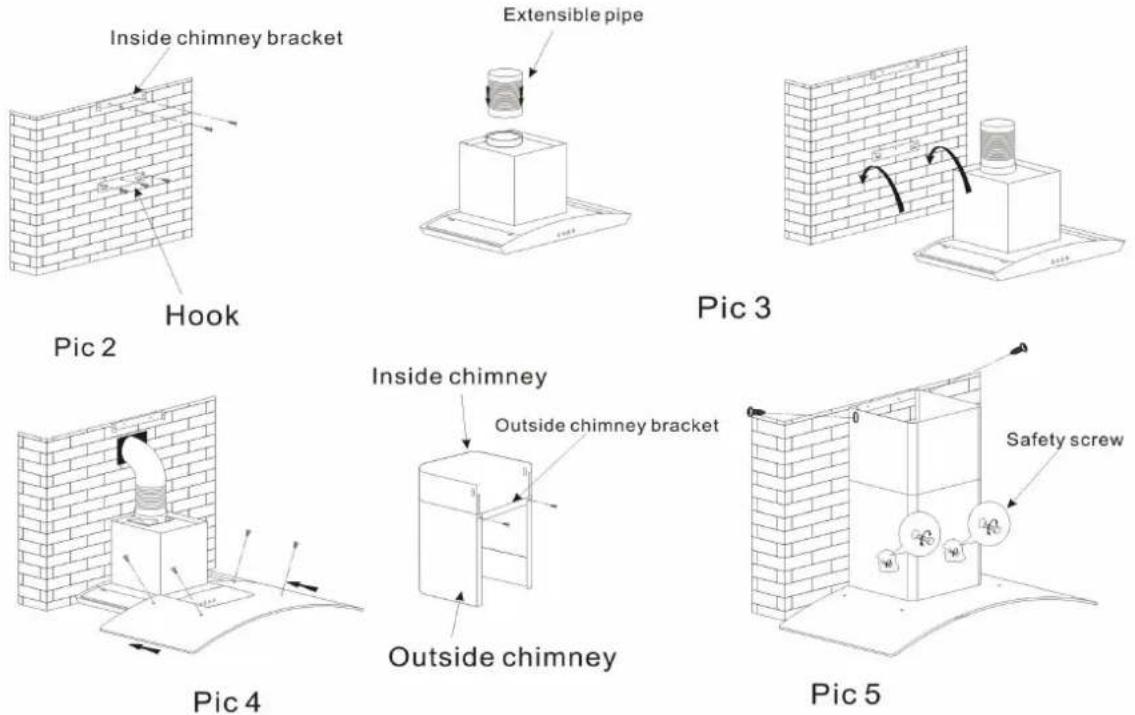

Modèle équipé d'un verre :

3.1 Pour un résultat optimal, installez la hotte à une distance de 65 - 75cm (26-30 pouces) de la surface de cuisson. Voir illustration 1.

3.2 Installez la hotte à un endroit approprié après en avoir déterminé la hauteur. La position de fixation du support de cheminée intérieure correspond à l'endroit où la cheminée sera positionnée.

3.3 Fixez le tuyau extensible (dia. 150 mm) en fonction de l'orientation de l'évacuation, puis placez la hotte sur le crochet. Voir illustration 3.

3.4 Installez le verre sur la hotte en fonction de l'orientation de l'évacuation, fixez à l'aide de vis ; acheminez le tuyau extensible vers l'extérieur de la pièce. Ce faisant, régalez la hauteur de la cheminée intérieure par rapport au support de cheminée intérieure et fixez à l'aide de vis. Vérifiez que la cheminée intérieure peut être fléchie aisément. Voir illustration 4.

3.5 Assemblez les deux cheminées sur le corps de la hotte. Ce faisant, réglez la hauteur correcte de la cheminée intérieure. Fixez la cheminée intérieure au support de cheminée intérieure à l'aide de vis. Fixez ensuite le corps à l'aide de vis de suture. Voir illustration 5.

Pic1

Remarque: Les deux évents à clapet de suture sont situés à l'arrière du caisson (diamètre de 6 mm).

(4) Precautions à observer LORS de l'installation

1. Avant de procéder à l'installation, veillez à éliminer la poussière et les copeaux de bois pour éviter que ceux-ci ne soient aspirés.
2. Le conduit d'évacuation de la hotte ne doit pas être utilisé conjointement à : tuyaux du gaz, tuyaux de chauffage ou soufflage d'air chaud.
3. Le conduit d'évacuation doit partager un coude ≥slant 120^, être installé parallèlement au point de départ ou au-dessus de celui-ci et être raccordé à la paroi donnant vers l'extérieur.
4. Une fois l'installation terminée, vérifie que la hotte est de niveau pour éviter que les graisses ne s'accumulent à l'une des extrémités.

Pic5

Instructions de sécurité

Empêchez les enfants d'utiliser la hotte de cuisine. Cet appareil est conçu exclusivement pour un usage domestique. Il ne peut être utilisé pour les cuissons au barbecue, dans les rôtisseries ou pour tout autre usage commercial. Les opérations d'installation doivent être réalisées uniquement par un électricien qualifié ou toute autre personne compétente. Nettoyez régulièrement la hotte et le filtre, afin de garantir le bon fonctionnement de l'appareil. Avant de procéder au nettoyage de la hotte, veillez toujours à la débrancher de l'alimentation secteur. Procédez au nettoyage de la hotte en suivant les instructions fournies dans la présente notice. Évitez que la hotte ne prenne feu. Ne séchez pas la hotte à l'aide de flammes nues. En cas de problème de fonctionnement, contactez le Service Après-vente. Veillez à ce que la pièce dans laquelle sont installées la hotte et la cuisinière à gaz soit suffisamment ventilée. Les fumées doivent être évacuées à travers un conduit séparé du conduit utilisé pour la cuisinière à gaz ou tout autre appareil de cuisine... Avant de procéder à l'installation et d'utiliser l'appareil, vérifiez que la tension (V) et la fréquence (Hz) indiquées sur la plaque signalétique de l'appareil correspondent à celles de votre installation domestique. Afin de tirer le meilleur parti de votre appareil, nous vous invitons à lire soigneusement la présente notice et à la conserver en lieu sûr pour toute consultation future. Vérifiefiez que vous disposez de la garantie relative à votre appareil. En cas de réparation, il vous sera demandé de produire la garantie et le ticket de caisse pour pouvoir bénéficier de celle-ci.

Boutons électroniques

1. Appuyez sur le bouton Low : le voyant 1 s'allume et le moteur tourne à vitesse lente. Si vous appuyez à nouveau sur ce bouton, le moteur s'arrête.
2. Appuyez sur le bouton Mid : le voyant 2 s'allume et le moteur tourne à vitesse moyenne. Si vous appuyez à nouveau sur ce bouton, le moteur s'arrête.
3. Appuyez sur le bouton High : le voyant 3 s'allume et le moteur tourne à vitesse rapide. Si vous appuyez à nouveau sur ce bouton, le moteur s'arrête.
4. Appuyez sur le bouton Light : le voyant 4 s'allume, de même que les deux lampes. En appuyant à nouveau sur ce bouton, vous éteignez les deux lampes.

Boutons poussoirs

1. Appuyez sur le bouton Stop pour arrêter le moteur.
2. Appuyez sur le bouton Low : le moteur tourne à vitesse lente.
3. Appuyez sur le bouton Mid : le moteur tourne à vitesse moyenne.
4. Appuyez sur le bouton High : le moteur tourne à vitesse rapide.
5. Appuyez sur le bouton Light : les deux lampes s'allument. En appuyant à nouveau sur ce bouton, vous éteignez les deux lampes.

pic6C

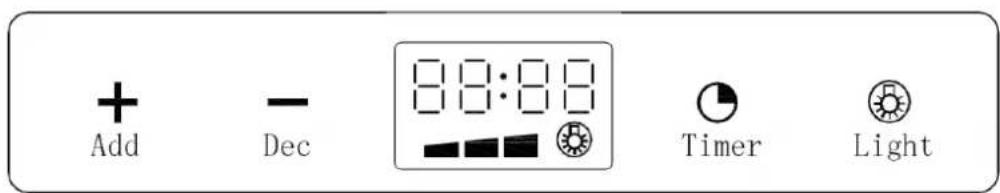

Illustration 7

1. Bra nchez la hotter. L'écran LCD visualise l'horloge 24 heures avec rétroéclairage bleu. Le rétroéclairage s'eteint au bout de 30 secondes si aucune opération n'a été effectué.
2. Appuyez une fois sur le bouton "réclamation s'allume et

L'écran LCD affiche “Lamp”. Appuyez à nouveau sur le bouton “”; l'éclairage s'éteint et “Lam” disparaît de l'écran LCD.

1. Appuyez une fois sur le bouton ", la hotte fonctionne à

vitesse lente et l'écran LCD visualise "Slow". Le bouton "1" s'allume. Appuyez à nouveau sur le bouton "2"; la hotte fonctionne à vitesse moyenne. Appuyez à nouveau sur le bouton "3"; la hotte fonctionne à vitesse rapide. Appuyez à nouveau sur le bouton "3"; la hotte fonctionne à nouveau à vitesse lente et répète la série (Low - Mid - High). Quand vous appuyez sur le bouton "1", le bouton "1" reste allumé. Pour éteindre la hotte, appuyez une fois sur le bouton "0".

1. Quand la hotte n'est pas en service, appuyez une fois sur le bouton "La hotte fonctionnera à la dernière vitesse

sélectionnée et l'écran LCD visualisera “SbeeAppuyez à

nouveau sur le bouton “ ” ; la hotte cesse de fonctionner et “ disparait de l'écran LCD.

1. Lorsque les deux boutons “ et ” ne sont pas actifs, le bouton “ peut être utilisé pour régler l'heure. Appuyez sur le bouton “ pendant 2 à 3 secondes ; il s'affiche à l'écran LCD et clignote. L'heure est alors visualisée à l'écran.

Appuyez une fois sur le bouton "les chiffres avancent par pas de 1. Continuez d'appuyer sur le bouton ""; les chiffres s'affiche "". Appuyez une fois sur le bouton "le chiffre diminue de 1. Dès que l'écran visualise 00, arrêtez d'appuyer sur le bouton "". Dès que vous avez réglé l'heure, vous pouvez régler les minutes en appuyant à nouveau sur le bouton "", qui représente les minutes,

clignote sur l'écran LCD. Appuyez une fois sur le bouton “les chiffres avancent par pas de 1. Continuez d'appuyer sur le bouton “”; les chiffres s'afficheront de 01 jusqu'à 59. Dès que l'écran visualise 59, arrêtez d'appuyer sur le bouton “”.

Appuyez une fois sur le bouton "le chiffre diminue de 1. Dès que l'écran visualise 00, arrêtez d'appuyer sur le bouton ". Dès que vous avez réglé les heures et les minutes, appuyez sur le bouton " pour confirmer votre sélection.

Lorsque le bouton "n'est pas activé, vous pouvez utiliser le bouton " pour régler la fonction Temporisation. Si vous sélectionné cette fonction, la hotte s'arrête dans que le temps sélectionné (de 1 à 60 minutes) sera écoulé. Appuyez une fois sur le bouton ""; la fonction Temporisation est sélectionnée et l'écran affiche Appuyez une fois sur le bouton ""; les chiffres avancent par pas de 1. Continuez d'appuyer sur le bouton "

L'écran affichera de 15040404

Appuyez une fois sur le bouton "le chiffre diminue de 1. Dès que vous avez réglé la temporisation, appuyez sur le bouton " pour confirmer. Si vous régler le temporisateur à 05:00, l'écran LCD affichera le décompte du temps, de 05:00 à 00:00. Dès que 00:00 s'affiche, la hotte se met automatiquement hors service et l'affichage visualise l'heure du jour, avec le rétroéclairage bleu. Si, au bout de 30 secondes, aucune opération n'a été effectuée, le rétroéclairage se désactive. Remarque : l'éclairage n'est pas commandé par le temporisateur. Lorsque vous souhaiterez utiliser à nouveau la fonction Temporisation, il vous suffira d'appuyer sur le bouton "L" sans modifier la durée. La hotte effectuera automatiquement le compte à rebours de votre réglage précédent au bout de 5 secondes.

Illustration 8

1. Mise sous tension : Mettez l'appareil sous tension : le rétroéclairage s'allume et l'écran affiche l'horloge 24 heures. L'extraction est alors bloquée et la hotte entre en mode Veille. Le rétroéclairage s'éteint automatiquement au bout de 30 secondes si aucune opération n'a été effectuée.
2. Appuyez sur la touche "Indicateur" : Appuyez une fois sur la touche indicateur : l'indicateur s'allume et s'allume à l'afficheur. Appuyez à nouveau sur la touche indicateur : de l'indicateur et sur l'écran LCD se distinguent et s'alternent de façon répétée.
3. Mise sous tension et touche d'incrémentation Le moteur présente trois positions : Low (vitesse lente), Medium (vitesse moyenne) et High (vitesse rapide).

1. Appuyez une fois sur la touche +, l'écran visualise le moteur se met en marche. correspond à la vitesse lente (avec mise sous tension). 2. Appuyez une fois sur la touche + en position vitesse lente : l'écran visualise -orpond à la vitesse moyenne. 3. Appuyez à nouveau sur la touche en position vitesse moyenne : l'écran visualise correspond la vitesse rapide. 4. Appuyez à nouveau sur la touche en position vitesse rapide ; est toujours affiché à l'écran et le moteur fonctionné normalement. Il se trouve toujours en position vitesse rapide.

1. Mise sous tension et touche de décrément "—"

1. Appuyez une fois sur la touche "—"; le moteur est réglé sur une position inférieure, visualisée à l'écran. En appuyant de

manière répétée sur la touche décrément, on arrive à la position d'extinction de la hotte et le moteur se met à l'arrêt.

5. Touche de temporisation

La touche de temporisation permet de régler l'heure si elle ne fonctionne ni en fonction position ni en fonction indicateur.

① Appuyez pendant 2-3 secondes sur la touche de temporisation; le segment de temps et les deux premiers chiffres du segment des heures clignotent. Utilisez la touche + pour augmenter les heures et la touche - pour les diminuer. Précisé heures est 23. Si vous allez au-delà de 23, la touche + est invalidée. Si le nombre est égal à 00, la touche - est invalidée.

② Appuyez une seconde fois sur la touche de temporisation; le segment de temps et les deux derniers chiffres du segment des minutes clignotent. Utilisez la touche pour augmenter les minutes et la touche pour les diminuer. Pré minutes est 59. Si vous allez au-delà de 59, la touche est invalidée. Si le nombre est égal à 00, la touche est invalidée.

③ Appuyez une troisième fois sur la touche de temporisation pour quitter le réglage de l'heure et confirmer votre sélection.

④ Appuyez pendant 2-3 secondes sur la touche de temporisation (en ce mode de fonctionnement pour régler les heures. Appuyez une 2e fois pour régler les minutes. Appuyez une 3e fois pour quitter et confirmer. Cette série est reproductive à chaque pression de la touche (si la première pression ne dépasse pas 2 secondes, autrement cette fonction ne pourrait pas être exécutée).

2. La touche de temporisation fait office de minuteur si elle fonctionne en position ou en fonction indicateur.

① Elle est dotée de trois segments de temps: 5min / 15min / 30min, suivis de la fonction Annulation, qui s'alternent en sequence. 1ère pression = 5 minutes,

2e pression = 15 minutes, 3e pression = 30 minutes, 4e pression = annulation, 5e pression = 5 minutes, 6e pression = 15 minutes, etc.

② Exemple: Si vous reglez un temps de 15 minutes, l'afficheur visualise 00:15, 00:14,...00:01, 00:00, puis "00". Dès que "00" s'affiche, le moteur s'arrête et la hotte est mise automatiquement hors tension. L'écran affiche l'horloge 24 heures, l'extraction est bloquée et l'appareil entre en mode Veille. Le rétroéclairage s'est automatiquement éteint au bout de 30 secondes.

Le segment de temps est modifié 5 secondes plus tard. Il commence à diminuer progressivement (exemple : 15min passe à 30min, dans un début de 5 secondes, et 00:30 à l'afficheur commence à diminuer graduellement).

7.1 Nettoyage du filtre au charbon

Le filtre est fabriqué en acier inoxydable haute densité. N'utilisez en aucun cas de détergent corrosif pour nettoyer le filtre ! Veillez à maintenir le filtre propre pour garantir le fonctionnement correct de l'appareil. Suivez rigoureusement les indications ci-après :

Méthode 1: Plongez le filtré dans de l'eau propre à 40-50 degrés, versez le détergent et faites tremper pendant 2 à 3 minutes.

Munissez-vous de gants ; nettoyez à l'aide d'une brosse douce. Veuillez à brosser le filtre délicatement pour ne pas risquer de l'abîmer.

Méthode 2: Si les instructions le spécifient, lavez le filtre au lave-vaisselle à une température de 60 degrés environ.

7.2 Nettoyage de la hotte

A. Afin de protégerr la carrosserie de la hotte contre tout risque de corrosion, nettoyez la hotte tous les deux mois à l'aide d'une solution d'eau chaude et de détergent neutre.

B. N'utilisez en aucun cas de détergent corrosif sous peine de l'abîmer.

C. Évitez toute infiltration d'eau dans le moteur et autres pièces, sous peine d'endommager l'appareil.

D. Débranchez l'appareil avant de procéder à son nettoyage.

E. N'exposez pas le filtre au charbon à la chaleur.

Veillez à ne pas déchirer la barre fixe présente autour du filtre au charbon.

G. Si la fiche ou le cordon sont endommagés, remplacez-les par une fiche et un cordon de même type.

8. Anomalies de fonctionnement et remèdes

Panne	Cause Remède
L'éclairage s'allume, mais le moteur ne tourne pas.	Le ventilateur est bloqué. Éliminé		z la source du blocage.
	Le condensateur est endommagé.		Remplacez le condensateur.
	Moteur bloqué, palier endommagé		Remplacez le moteur.
	L'intérieur sent mauvais quand le moteur est étant ou une odeur désagréable se dégage du moteur.		Remplacez le moteur.
L'éclairage ne fonctionne pas, le moteur ne s'active pas.	Après avoir effectué les contrôles ci-dessus, vérifiez les points suivants :
	L'éclairage est-il endommagé ?		Remplacez l'éclairage.
	Le cordon d'alimentation présente des fuites.		Branchez les fils conformément au schéma électrique.
Fuites d'huile	La valve unidirectionnelle et l'entrée de l'air de ventilation ne sont pas étanches.		Appliquez de la colle au niveau de la valve.
	Fuite au niveau de la connexion de la section en U et du couvercle		Appliquez du savon ou de la peinture au niveau de la section en U pour renforcer l'étanchéité.
Secousses au niveau du corps de la hotte	Le ventilateur est endommagé et provoque des secousses.		Remplacez le ventilateur.
	Le moteur n'est pas solidement suspendu.		Bloquez le moteur de manière sûre.
	Le corps de la hotte n'est pas solidement attaché.		Fixez le corps de la hotte de manière sûre.
Fixez le corps de la hotte de manière sûre.	La distance entre le corps de la hotte et la partie supérieure de la cusinière à gaz est trop importante.	Réglez la distance correcte entre les deux éléments.
	Trop d'air en provenance de portes et fênetres	Choisissez un endroit比较好 pour garantir le bon fonctionnement de l'appareil.
L'appareil est incliné.	Les vis de fixation ne sont serrées à fond.	Placez l'appareil à l'horizontal et resserrez les vis.
	Les vis de la plaque support ne sont pas serrées à fond.	Placez l'appareil à l'horizontal et resserrez les vis.
