BEDIENUNGSANLEITUNG MSK650IX M-SYSTEM

BEDIENUNGSCANLEITUNG

INHALT

1. .Hinweis
2. Funktionen und Merkmale
   3....Installation
3. .Hinweis zur Installation
4. .Sicherheitswarnings
5. .Gebrauch
6. .Wartung

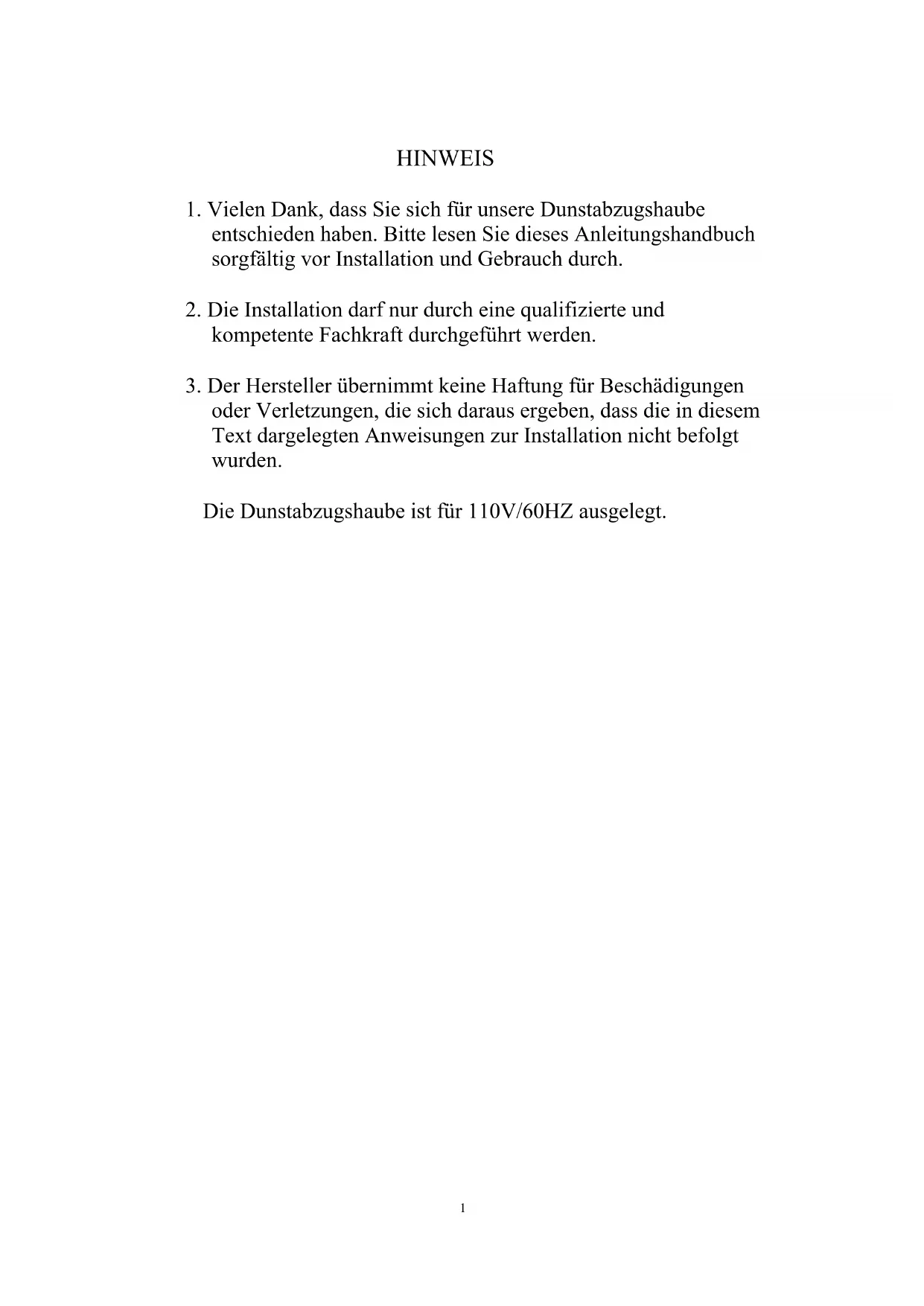

HINWEIS

1. Vielen Dank, dass Sie sich für unsere Dunstabzugshaube entschieden haben.itte lessen Sie diesen Anleitungshandbuch sorgfältig vor Installation und Gebrauch durch.

2. Die Installationarf nur durch eine qualifizierte und kompetente Fachkraft durchgefuhrt werden.

3. Der Hersteller übernimmt keine Haftung für Beschädigungen oder Verletzungen, die sich darauf ergebn, dass die in dieser Text dargelegten Anweisungen zur Installation nicht befolgt wurden.

Die Dunstabzugshaube ist für 110V / 60HZ ausgelegt.

(2) FUNKTIONEN UND MERKMALE

1. These Dunstabzugshaube wurde aus hoch qualitativen Materialien hergestellt und besitzt ein Stromlinien förmiges Design.
2. Der überaus leistungsstarke Elektromotor ist sehr leise und verfügt aufgrund seiner Zentrifugalkraft über eine starke Saugkraft; der Antihaft-Fettfilter ist einfach zu reinigen.
3. Die Beleuchtung ist mit 12 V AC-Wechselstrom eine sichere Sache, da die Niedrigspannungsplatine gut isoliert ist.
4. Aufgrund der Windtunnelkonstruktion und Ölsammelfunktion saugt ihre Dunstabzugshaube freiie Dunst- und Schmutzpartikel in Sekundenschnelle aus der Luft ab.

(3). Installation

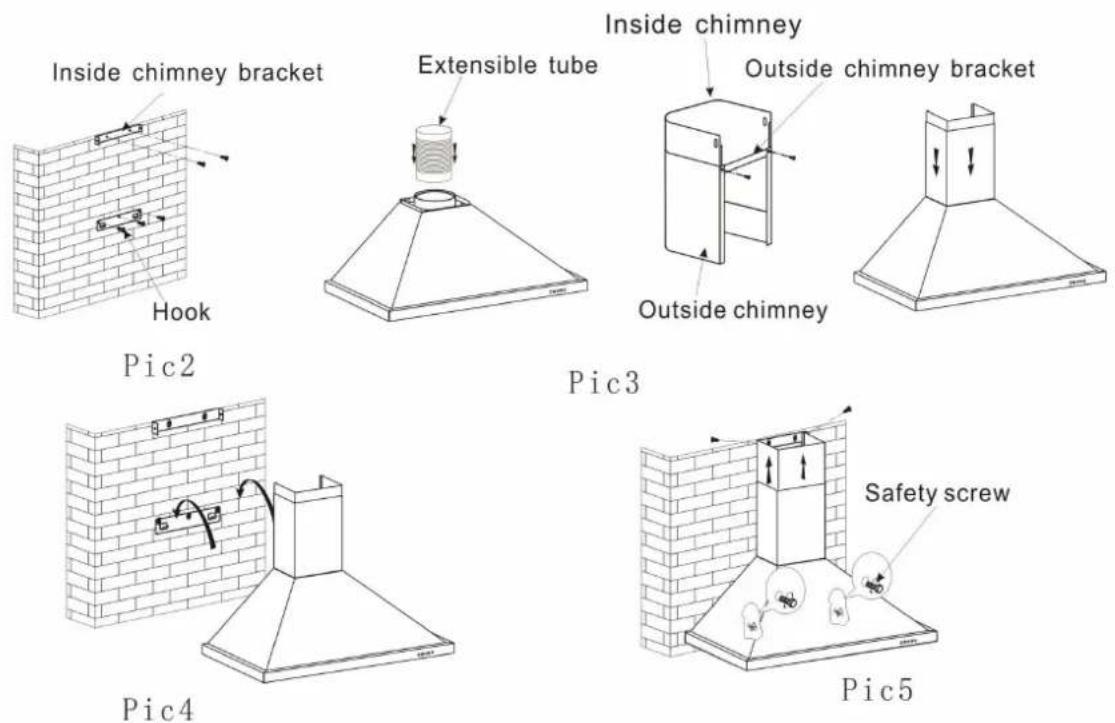

Modell ohne Glas:

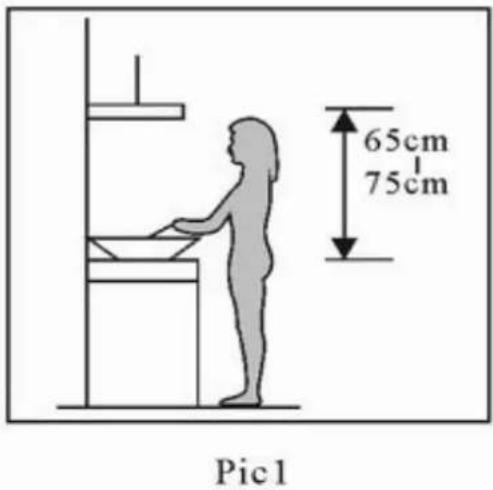

3.1 Die Dunstabzugshaube muss für die optimale Funktion in einem Abstand von 65 - 75cm (26-30 Zoll) von der Herdoberfläche montiert werden. Siehe Abb. 1.

3.2 Installieren Sie den Haken an einer geeigneten Stelle, sobald die Installationshöhe fest steht, undrichten Sie alles korrekt aus. Die feste Position in der Kaminhalterung ist die Stelle für den Kamin.

3.3 Befestigen Sie die äußere Kaminhalterung außen am Kamin, und achten Sie daraufuf, dass der Innenkamin in der Höhe ebenso frei einstellbar ist wie die flexible Leitung (Durchm.:150 mm). Installieren Sie danach die flexible Leitung und den Kamin an der Dunstabzugshaube. Siehe Abb. 3.

3.4 Dunstabzugshaube an den Haken hangen. Siehe Abb. 4.

3.5 Stellen Sie die Höhe des Innenkamins auf die Position der inneren Kaminhalterung ein und bringen Sie die Befestigungsschraube an. Nach der Einstellung der Position das Gehäuse mit der Sicherungsschraube befestigen. Siehe Abb. 5.

Hinweis: Die beiden Sicherheitsbelüftungen befinden sich auf der Rückseite des Gehäuses mit einem Durchmesser von 6mm

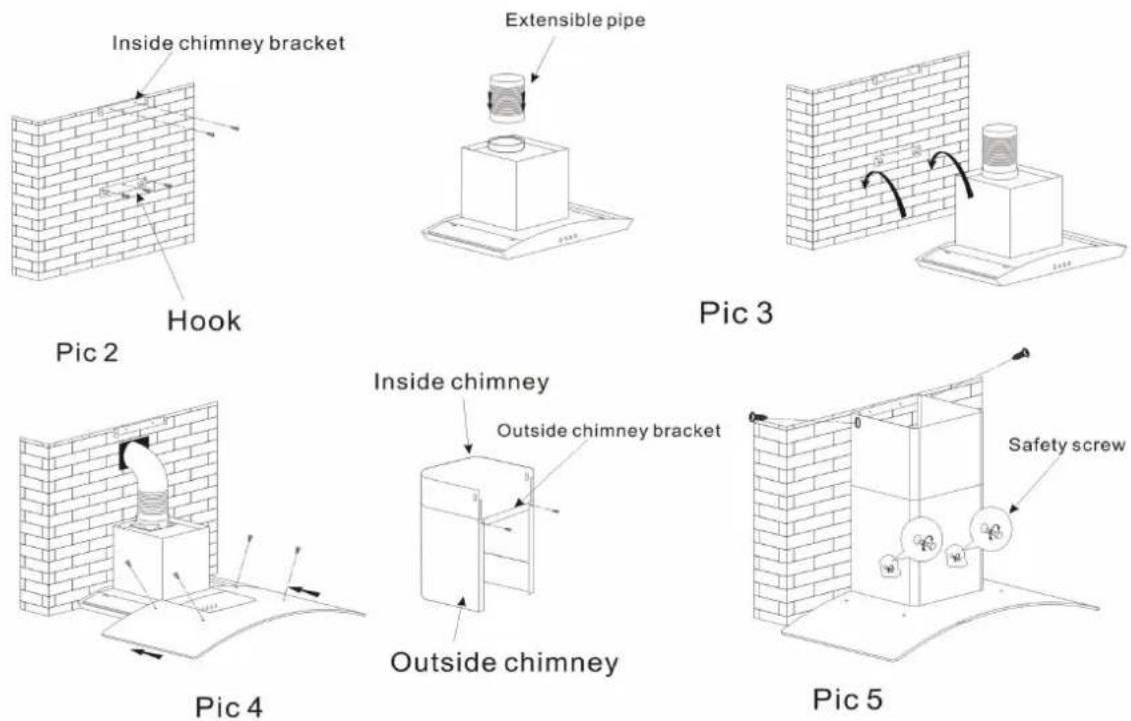

Modell mit Glas:

3.1 Die Dunstabzugshaube muss für die optimale Funktion in einem Abstand von 65-75 cm (26-30 Zoll) von der Herdoberfläche montiert werden. Siehe Abb. 1.
3.2 Installieren Sie den Haken an einer geeigneten Stelle, sobald die Installationshöhe fest steht, und richten Sie alles korrekt aus. Die feste Position in der Kaminhalterung ist die Stelle für den Kamin.
3.3 Befestigen Sie die ausziehbare Leitung (Durchm. 150 mm) gemäß Richtung und Verlauf der Leitung, und bringen Sie dann die Dunstabzugshaube am Haken an. Siehe Abb. 3.
3.4 Bringen Sie das Glas gemäß Richtung und Verlauf der Leitung an der Dunstabzugshaube an und fixieren Sie das Glas mit den Schrauben. Leiten Sie auch das ausziehbare Rohr aus dem Raum. Stellen Sie in der Zwischenzeit die Höhe des Innenkamins auf die Position in der Innenkaminhalterung ein und benutzen Sie zur Sicherung eine Schraube. Der Innenkamin muss frei gebogen werden konnen. Siehe Abb. 4.

3.5 Bringen Sie die beiden Kamine zusammen am Gehäuse der Dunstabzugshaube. Stellen Sie in der Zwischenzeit die Höhe des Innenkamins auf eine geeignete Höhe ein und fixieren Sie den Innenkamin mit einer Schraube an der Innenkaminhalterung. Befestigen Sie dann das Gehäuse mit der Sicherungsschraube. Siehe Abb. 5.

Hinweis: Die beiden Sicherheitsbelüftungen befinden sich auf der Rückseite des Gehäuses mit einem Durchmesser von 6mm

(4) HINWEIS ZUR INSTALLATION

1. Vor der Installation ist sicherzustellen, dass der gesamte Arbeitsbereich frei und sauber ist, um das Ansaugen von Holzspanen und Staub zu vermeiden.
2. Dieses Gerätarf nicht die gleiche Abluft-/Beluftungsöffnung benutzen wie andere Geräte wie Gas-, Warm- und Heißluftkamine.

3. Das Abluft-/Belüftungsrohr muss ≥slant 120^ gebogen sein, parallel oder über dem Startpunkt, und muss eine Verbindung zur Außenwand besitzen.

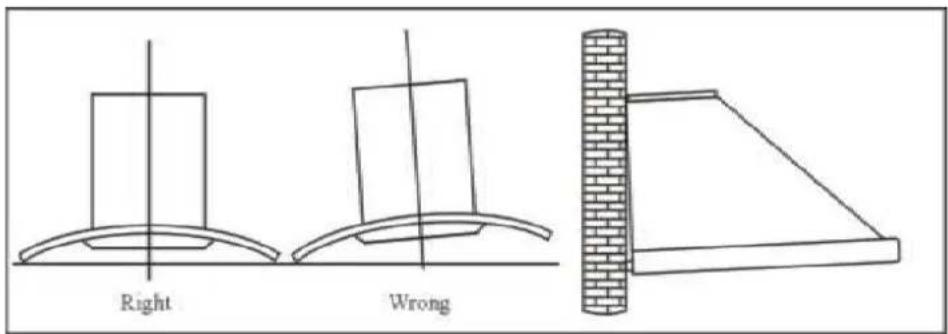

4. Nach der Installation ist sicherzustellen, dass die Abzugshaube korrekt waagerecht ausgerichtet ist, um zu vermeiden, dass sich Fett oder Öl an einem Ende sammelt.

Pic5

(5) SICHERHEITSWARNUNGEN

Kinder mussen von der Dunstabzugshaube fern gehalten werden.
These Dunstabzugshaube ist nur für den Gebrauch in Privathaushalten gedacht. Sie eignet sich nicht für die kommerzielle Verwendung in Grillstationen, Würstchenbuden o.ä.
Die gesamte Installation muss von einem qualifizierten Elektriker oder einer kompetenten Fachkraft vorgenommen werden.
Die Dunstabzugshaube und der Filter müssen regelmäßig gereinigt werden, damit das Gerät einwandfrei Funktionieren kann.
Vor jeder Reinigung muss das Gerät ausgeschaltet werden.
Reinig en Sie die Dunstabzugshaube so wie im Anweisungshandbuch beschrieben und achten Sie stets darauf, dass sie kein Feuer fängt.
These Dunstabzugshaube darf nicht mit offenem Feuer getrocknet werden.
Sollen Sie eine Störung an Ihrer Dunstabzugshaube bemerken, kontaktieren Sieitte ihren Kundendienstmitarbeiter.
Achten Sie stets auf eine gute Belüftung des Raums, wenn Sie mit der Dunstabzugshaube und Ihrhem Gasherd arbeiten.
Das abgesaugte Gas der Dunstabzugshaubearf nicht uber den gleichen warmen Kamin abgesaugt werden, der fur den Gasherd und andere Kuchengerate benutzt wird.
itte lessen Sie vor der Installation und dem ersten Gebrauch des Gerätes alle Anweisungen durch und stellen Sie safer, dass die auf der Dunstabzugshaube angezeigte dass Spannung (V) und Frequenz (Hz) mit der Spannung und Frequenz Ihres Haushalts-Stromnetzes übereinstimmen.
Um ihre Dunstabzugshaube optimal nutzen zu konnen,lesen Sieitte vor der Installation und dem ersten Gebrauch des Gerates das Anweisungshandbuch durch und bewahren Sie es an einem sicheren Ort auf.
Bitte stellen Sie sicher, dass Sie unsere Garantie für ihre Dunstabzugshaube bestehtommen konnten, indem Sie die Garantiekarte und den Kaufbeleg an einem sicheren Ort ablegen. Ohne Garantiekarte und Kaufbeleg können wir keine Garantie leisten.

6. Einstellung der Drehzahl. Siehe Abbildungen.

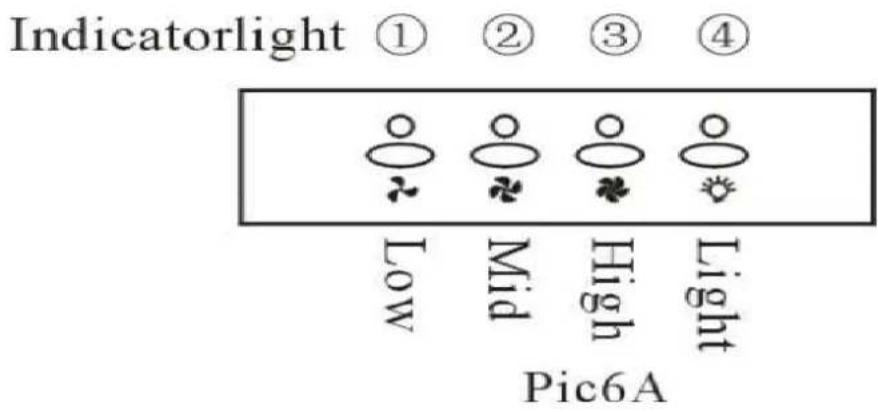

Elektronische Taste

1. Drücken Sie die Taste Low (niedrig), Leuchte 1 leuchtet, und der Motor lauft mit niedriger Drehzahl. Drücken Sie die Taste erneut, und der Motor stoppt.
2. Drücken Sie die mittlere Taste, Leuchte 2 leuchtet, und der Motor lauft mit mittlerer Drehzahl. Drücken Sie die Taste erneut, und der Motor stoppt.
3. Drücken Sie die Taste High (hoch). Leuchte 3 leuchtet, und der Motor lauft mit hoher Drehzahl. Drücken Sie die Taste erneut, und der Motor stoppt.
4. Drücken Sie die Leuchtentaste; Leuche 4 leuchtet, und die beiden Lampen leuchten auf. Drücken Sie die Taste erneut, und die Lampen werden ausgeschaltet.

Drucktaste

1. Drucken Sie die Drucktaste, und der Motor stoppt.
2. Drücken Sie die Taste Low (niedrig), Leuche 1 leuchtet, und der Motor lauft mit niedriger Drehzahl.
3. Drücken Sie die mittlere Taste, und der Motor lauft mit mittlerer Drehzahl.
4. Drücken Sie die Taste High (hoch), und der Motor lauft mit hoher Drehzahl.
5. Drücken Sie die Leuchtentaste und die beiden Lampen leuchten auf. Drücken Sie die Taste erneut, und die Lampen werden ausgeschaltet.

pic6C

LCD-Elektroniktaste

Abb. 7

1. Stecken Sie den Stecker der Dunstabzugshaube ein; das LCD-Display zeigt jetzt die 24-Stunden-Anzeige mit blauer Hintergrundbeleuchtung an. Falls keine Funktionen gewählt werden, erlischt die Hintergrundbeleuchtung nach 30 Sekunden wieder.

2. Drücken Sie die Taste “”ern Mal; die Beleuchtung gehen an, und das LCD-Display zeigt “Lan. Drücken Sie die Taste ” erneut; die Beleuchtung erlischt und “Lamerlischt auf dem LCD-Display.

3. Drücken Sie die Taste "en Mal; die Dunstabzugshaube arbeitet jetzt mit NIEDRIGER Drehzahl, das LCD-Display zeigt Speed" an, und die Taste "ist eingeschaltet. Drücken Sie die Taste "erneut; die Dunstabzugshaube arbeitet jetzt mit MITTLERER Drehzahl. Drücken Sie die Taste "noch ein Mal; die Dunstabzugshaube arbeitet jetzt mit HOHER Drehzahl. Drücken Sie die Taste "erneut; die Dunstabzugshaube arbeitet jetzt wieder mit NIEDRIGER Drehzahl. Wenn die Taste "gedrückt wird, ist die Taste " immer eingeschaltet. Wenn Sie die Dunstabzugshaube anhalten möchte, drücken Sie die Taste "ein Mal.

4. Wenn die Dunstabzugshaube nicht arbeiten, drücken Sie die Taste “ ” ein Mal. Die Dunstabzugshaube arbeiten dann mit der zuletzt gewählten Drehzahl, und das LCD-Display zeigt “Speed”

an. Drucken Sie die Taste "S"erneut; die Dunstabzugshaube

hört auf zu arbeiten, und „Sperlischt im LCD-Display.

1. Wenn die beiden Tasten “” und “” nicht Funktionieren; dann dient die Taste “dient zur Einstellung der Zeit. Drücken Sie die Taste “2 bis 3 Sekunden lang; wird auf dem LCD-Display angezeigt und blinkt; dies stellt die Stunde dar.

Drücken Sie die Taste "ein Mal, die Zahl erhöht sich um 01. Drücken Sie die Taste "weiterhin; es wird von 13,14... bis 23 angezeigt. Wenn das LCD-Display 23 anziegt; es Funktioniert nicht durch Drücken der Taste "Drücken Sie die Taste " ein Mal, die Zahl senkt sich um 01. Wenn das LCD-Display 00

anzeigt; es Funktioniert nicht durch Drucken der Taste “Nach dem Einstellen der Stunde; Sie konnen beginnen, die Minute einzustellen, indem Sie die Taste “erneut drucken.

am LCD-Display blinkt; dies stellt die Minuten dar. Drucken Sie die Taste "ein Mal, die Zahl erhöht sich um 01. Drucken Sie die Taste "weiterhin; es wird von 01, 02... bis 59 angezeigt. Wenn das LCD-Display 59 anziegt; es Funktioniert

nicht durch Drücken der Taste “”. Drücken Sie die Taste “” ein Mal, die Zahl senkt sich um 01. Wenn das LCD-Display 00 anziegt; es Funktioniert nicht durch Drücken der Taste “” Nach dem Einstellen der Stunde und Minute; drücken Sie “” zur Bestätigung.

Wenn die Taste “” nicht Funktioniert; die Taste “” dient für die Zeitverzögerungsfunktion. Mit der Zeitverzögerungsfunktion konnen Sie die Dunstabzugshaube automatisch gemäß der von Ihneneingestellt den Zeitverzögerung von 1 Minute bis 60 Minuten ausschalten. Drücken Sie die Taste “” ein Mal; das Gerät besteht in die Zeitverzögerungs-Einstellungsfunktion, und auf dem LCD-Display erscheint Drücken Sie die Taste “” ein Mal,

die Zahl erhöht sich um 01. Drücken Sie weiterhin die Taste “es wird angezeigt von 55.64; 65.64 7.64

5080 Drücken Sie die Taste ein Mal; die Zahl wird um 01 gesenkt. Nach der Einstellung des gewünschten Zeitverzögerungs-Timers; Drücken Sie die Taste zur Bestätigung. Wenn Sie den Zeitverzögerungstimer als 05:00 eingestellt haben; das LCD-Display zeigt von 05:00; 04:59... bis 00:01 00:00 an. Wenn das LCD-Display 00:00 anzeigt; die Dunstabzugshaube wird automatisch ausgeschaltet, und das LCD-Display zeigt nur das 24-Stunden-System mit blauer Hintergrundbeleuchtung an. Nach 30 Sekunden ohne Betrieb: die blaue Hintergrundbeleuchtung schaltet sich aus.itte beachten Sie, dass die Lampe nicht vom ZeitverzögerungsTimer gesteuert wird. Nächstes Mal; wenn Sie die ZeitverzögerungsTimerfunktion benutzen möchen und Sie die Taste “” ohne Zeitänderung drücken. Die Dunstabzugshaube zählt automatisch nach 5 Sekunden von der vorherigen Einstellung nach unten.

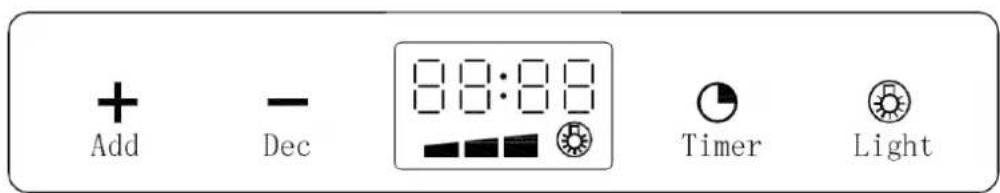

LCD TouchControl

Abb. 8

1. Einschalten: Gerät einschalten; die Hintergrundbeleuchting leuchtet, und es wird "24-Stunden-System" angezeigt. Der Ausgang ist dann blockiert, und das Gerät Goes in den Standby-Modus. Erfolgt keine weitere Ungabe, erlischt die Hintergrundbeleuchting automatisch 30 Sekunden später.
2. Drücken Sie die Taste "Anzeige": Drücken Sie die Taste ein Mal, die Anzeige leuchtet, und leuchtet auf dem LCD-Display. Drücken Sie die Taste ein zweites Mal; der Anzeige und das LCD-Display werden immer wieder angezeigt.
3. Einschaltposition und Zunahmetaste, der Motor besitzt drei Positionen; niedrige, mittlere und hohe Position.

1.Drucken Sie die Taste ein Mal; wird am Display angezeigt, und der Motor startet. Ist die Position niedrig (Einschaltposition.)
2.Drucken Sie die Taste + noch ein Mal in der niedrigen Position, wird auf dem Display angezeigt, und ist in der mittleren Position.
3.Drucken Sie die Taste noch ein Mal in der mittleren Position, auf dem Display angezeigt, und ist in der hohen Position.
4.Drucken Sie die Taste +weiterhin in der hohen Position, wird noch immer im Display angezeigt, und der Motor Funktioniert normal. Er ist jetzt noch immer in der hohen Position.

1. Einschaltposition und Abnahmetaste “”

2. Drücken Sie die Taste " ein Mal, der Motor wird in eine niedrige Position gestellt, und das LCD-Display zeigt diese Position in der Zwischenzeit an; Wird sie ständig bis auf die Null-Position gesenk, ist die Ausschaltposition erreicht (d.h. der Motor stellt den Betrieb ein.)

5. Timer-Taste

1. Die Timer-Taste ist die Taste zur Einstellung des Timers, wenn der Timer nicht in den beiden Funktionen Position und Anzeige arbeitet.

① Timer-Taste lang2-3 Sekunden drucken, Zeitsegment 88:88, und die ersten zwei Stunden-bit-Segmente blinken; benutzen Sie die Taste +zur Erhöhung der Zahl, und die Taste -zum Verkleinern der Zahl. Wichtig: Die Variable ist bei jedem Tastendruck 01; das Stundensegment mit der größten Zahl ist 23. Wenn sie 23 überschreitet, ist die +Taste Null und leer. Wenn sie gleich 00 ist, dann ist die -Taste Null und leer.

② Drücken Sie die Timer-Taste für die 2. Zeit, Zeitsegment und die letzten zwei Minuten-Bit-Segmente blinken. Benutzen Sie die Tastes zur Erhöhung der Zahl, und die Tastes zum Verkleinern der Zahl. Wichtig: Die Variable ist bei jedem Tastendruck 01; das Stundensegment mit der größten Zahl ist 59. Wenn sie 59 überschreitet, ist die Taste Null und leer. Wenn sie gleich 00 ist, dann ist die Taste Null und leer.

③ Drücken Sie die Timer-Taste für die 3. Zeit, und es ist die Taste zum Verlassen der Zeiteinstellung und Bestätigung.

④ Timer-Taste lang 2-3 Sekunden in thisem Betriebsmodus drücken, und es ist für die Stundeneinstellung; Taste zum 2. Mal drücken: Einstellung für die Minute; Taste zum 3. Mal drücken: für Zeiteinstellung verlassen und bestätigen, und dies wird immer wiederholt (wenn der 1. Tastendruck 2 Sekunden nicht überschreitet, dann kann es diese Funktion nicht ausführren.)

2.Die Timer-Taste ist die Taste zur Einstellung des Timers, wenn der Timer in einer der beiden Funktionen Position und Anzeige arbeitet.

① Es gibt drei Arten von Zeitsegment, sie sind 5min/15min/30min/Timerlöschen in dieser Reihenfolge, und die 1. Zeit ist 5min, die 2. Zeit ist 15min, die 3. Zeit ist 30min, die 4. Zeit ist Timer

loschen, die 5. Zeit ist 5min , und die 6. Zeit ist 15min ..., und dies wird immer wiederholt.

② Beispiel: Ist die Einstellzeit 15min, dann zeigt das Display 00:15, 00:14, ...00:1 an, mit 0:00 Anzeige pro Minute, und ein Mal"00:00" erscheint, die Motorpositon und die Stromversorgung der Anzeige werden automatisch ausgeschaltet (das Display zeigt "24-Stunden-Anzeige" an; der Ausgang ist dann blockiert, und das Gerät Goes in den Standby-Modus. Erfolgt keine weitere Eingabe, erlischt die Hintergrundbeleuchtung automatisch 30 Sekunden später).

③ Die Zeitsegment-Umschaltung erfolgt 5 Sekunden später, sie nimmt langsam ab (Beispiel: 15min wird geändert zu 30min, mit einer Verzögerung von 5 Sekunden, und 00: 30 beginnnt auf dem Display langsam abzunehmen).

(7) WARTUNG

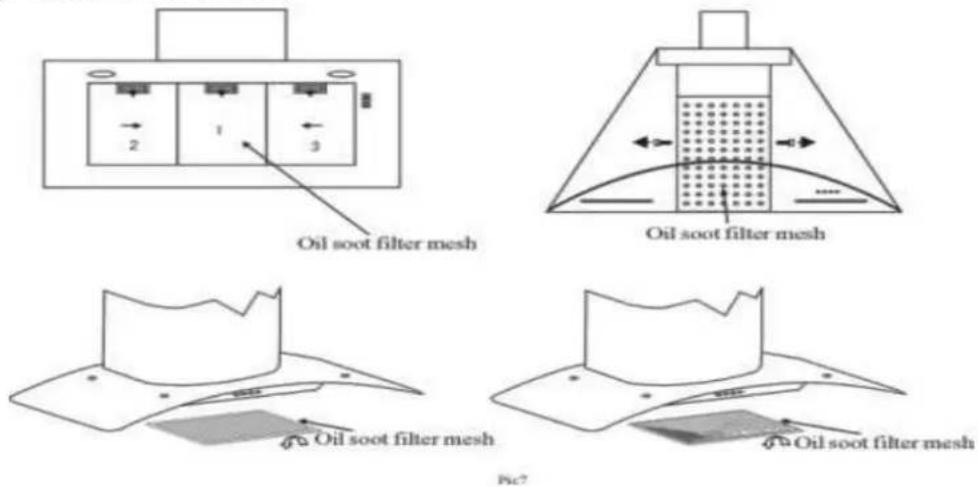

7.1 Reinigung des Fettfilters

Dieser Filter besteht aus hochdichtem Edelstahl.itte verwenden Sie zur Reinigung kein korrosives Reinigungsmittel. Dieser Filter muss stets sauber gehalten werden, damit das Gerät einwandfrei lauft.

Bitte beachten Sie die nachstehenden Richtlinien:

Methode 1: Geben Sie den Filter in 40-50 Grad warmes sauberes Wasser, geben Sie etwas Spülmittel darauf und setzen Sie den Filter 2-3 Minuten einweichen. Tragen Sie Handschuhe und benutzen Sie zur Reinigung eine weiche Bürste.itte reinigen Sie mit geringem Druck, da der Filter empfindlich ist und leicht beschädigt wird.

Methode 2: Falls der Hersteller dies empfeht, kann der Filter auch in den Geschirrspüler und mit einem Programm bei ca. 60 Grad gewaschen werden.

7.2 Hinweise zur Reinigung der Dunstabzugshaube

A. Um das Hauptgehäuse über einen langen Zeitraum vor Korrosion zu schätzen, sollte die Dunstabzugshaube alle zwei Monate mit bereits Wasser und einem nicht korrosiven Spülmittel gereinigt werden.
B.itte benutzen Sie keine Scheuermittel fur die Reinigung, Denn dies beschadigt das Gehäuse.
C. Der Motor und andere Bauteile)durfen nicht mit Wasser in Berührung kommt, da dies Schäden am Gerät verursacht.
D. Schalten Sie das Gerät vor jeder Reinigung aus.
E. Der KohlefilterarfkeinerHitzeausgesetztwerden.
F.itte reiBen Sie die feste Leiste um den Kohlefilter nicht auf.
G. Sind der Netzstecker oder das Kabel beschädigt, ersetzen Sie dieseitte durch ein weiches Spezialkabel.

8. Störungen und Abhilfemaßnahmen

Fehler	Ursache Abhilfemaß	nahme
Beleuchting ein, aber Motor funktioniert nicht	Blatt blockiert Blockierte Stelle	befreten
	Kondensator beschädigt Kondensat	ator ersetzen
	Motor hangt fest, Lager beschädigt	Motor ersetzen
	Das Innere riecht schlecht bei ausgeschaltetem Motor oder schlechter Geruch vom Motor	Motor ersetzen
Beleuchting funktioniert nicht, Motor funktioniert nicht	Neben den oben genannten Punkten auch prüfen:
	Beleuchting beschädigt Beleuchting	ersetzen
	Netzkabel lose Kabel wie im Schaltplan gezeigt anschlossen
Öl tritt aus	Das Einwege-Ventil und der Eingang zur Belüfung sind nicht richtig abgedachtet	Einwege-VentilHEREAUSnehmen und mit Klebstoff abdichten.
	Leckage am Anschluss des U-förmigen Abschnitts und an der Abdeckung	U-förmigen Abschnitt nach unten hereausannahmern und mit Seife oder Lack abdichten
Gehäuse schütteln Blatt	beschädigt, verursacht Vibrationen	Blatt ersetzen
	Motor nicht richtig befestigt M	motor better befestigen
	Gehäuse nicht richtig befestigt	Gehäuse richtig befestigen
Absaugleistung unzureichend	Abstand zwischen Gehäuse und Gasherdoberfläche ist zu groß	Abstand better einstellen
	Zu viel Belüftung durch offene Türen oder Fenster	Einen besseren Standort wahren und das Gerät dORT montieren
Das Gerät ist schief Befestigungsschrauben nicht richtig angezogen	Befestigungsschraube richtig anziehen und Gerät waagerecht ausrichten
	Befestigungsschraube nicht richtig angezogen	Befestigungsschraube richtig anziehen und Gerät waagerecht ausrichten
