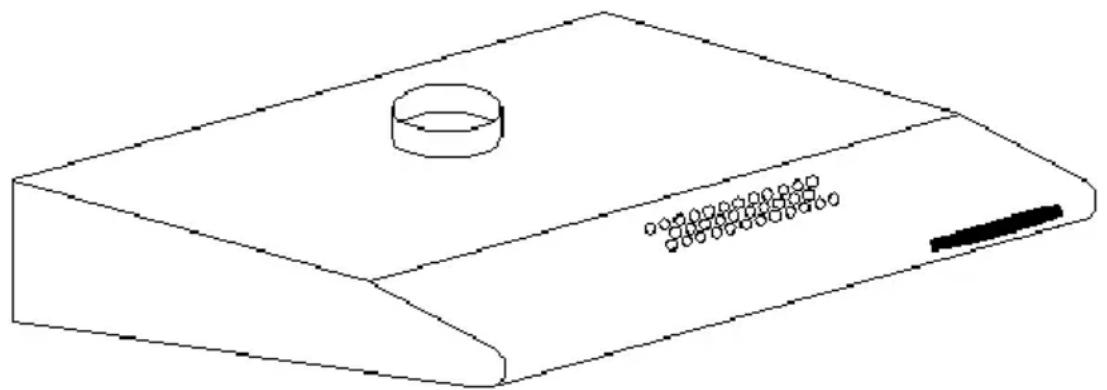

BEDIENUNGSANLEITUNG MOK620IX M-SYSTEM

Die Abzugshaube MOK620WT, MOK620IX, MOK600WT dient zur Abführung bzw. Neutralisierung der Kochschwaden und soll fest über einem Gas- oder Elektroherd montiert werden. Im Abluftbetrieb ist eine Abzugsleitung erforderlich einzusetzen (meistens ein Rohr 0 120mm, nicht länger als 4-5m), die die Luft nach Außen abfuhrt. Durch Einsetzen eines Aktivkohlefilters kann die Abzugshaube von Abluft auf Umluftbetrieb umgerüstet werden. In dem Fall ist die Abzugsleitung nicht notwendig. Die Abzugshaube ist ein Elektrogerät in Feuerschutzausführung Kasse II, mit integrierten An Schlusskabel und Stecker. Außerdem ist das Gerät mit eigener Beleuchtung und einem Abzugslüfter mit 3 einstellbaren Leistungsstufen ausgestattet.

II. Technische Daten
Versorgungsspannung AC 230V 50 Hz
Motor des Lüfters 1
Beleuchtung 40 W
Fettfilter 1
Leistungsstufen 3
Breite (cm) 60
Tiefe (cm) 50
Höhe (cm) 14
Ausgang (ø mm) 120
Leistungswert (m3/h)	290
Stromaufnahme (W)	150
Betriebsergebnisch (Db)	50

III. Ausstattung

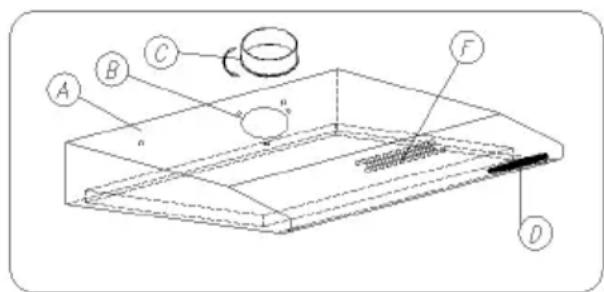

Die Abzugshaube CUH60, bestehet aus folgenden Teilen (Abb. 1):

Gehäuse des Abzuges A, mit Luftabführung des Lüfters B und F, Schalter D, Flansche C für Anschluss an den Beluftungskanal.

Abb. 1.

IV. Betriebsbedingungen

1. Der Dunstabzug zur Abführung der Kochschwaden nach Außen soll zum entsprechenden Belüftungskanal angeschlossen werden (nicht an die betriebsaktiven Kamin-, Rauch- oder Abgaskanäle anschließen).

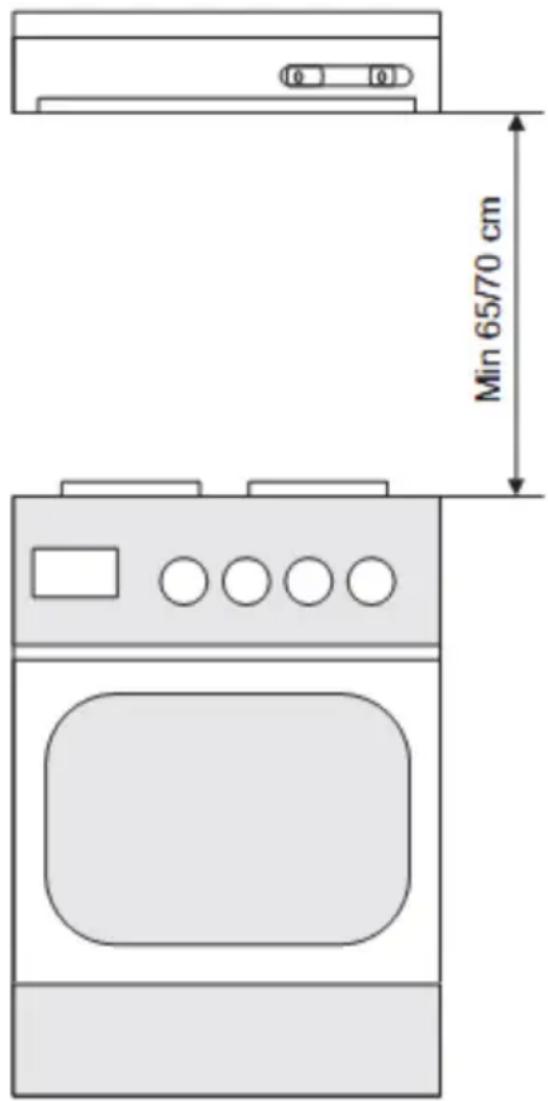

2. Sicherer Abstand zum Kochfeld beträgt mindestens 65 Cm.
3. Lassen Sie die Flamme unter der Abzugshaube nicht offen. Wahrend Sie den Topf vom Gasnehmen, stellen Sie die Flamme auf Minimum ein.
4. Gerichte, die Sie auf Fett zubereiten, sollen ständig überwacht werden, da das überhitzte Fett brennbar ist.
5. Fettfilter des Dunstabzugs sollen den mindestens alle 2 Monaten gereinigt werden, weil sie, mit Fett gesattigt, entzündbar werden.
6. Vor jeglicher Reinigung, Filteraustausch oder Reparatur, das Gerät von der Stromversorgung trennen (den Stecker aus der Steckdose hersausziehen).
7. Sollten in dem Raum befind dem Dunstabzug auch andere, nicht mit Strom gespeiste Geräte betreiben werden (z.B. Kraftstoffoffen, Durchlauferhitzer, Thermen), soll ausreichende Belüftung des Raumes gewährleistet werden. Sicherer Betrieb ist nur dann möglich, wenn bei gleichzeitiger Arbeit des Dunstabzuges und anderer, Luftverbrauchenden Verbrennungsgerate, Unterdruck in ihrer

direkten Nähe den Wert von max. 0,004 Mb nicht überschreitet

1. Beim Netzanschluss 220 V muss die Steckdose auf ihre Funktion geprüft werden

V. Montage

Beider Montage der Abzugshaube sollen Sie:

1. Das Gehäuse der Abzugshaube C anbringen,
2. Die Abzugshaube an das Speisenetz anschließen.

1. Montage des Gehäuses

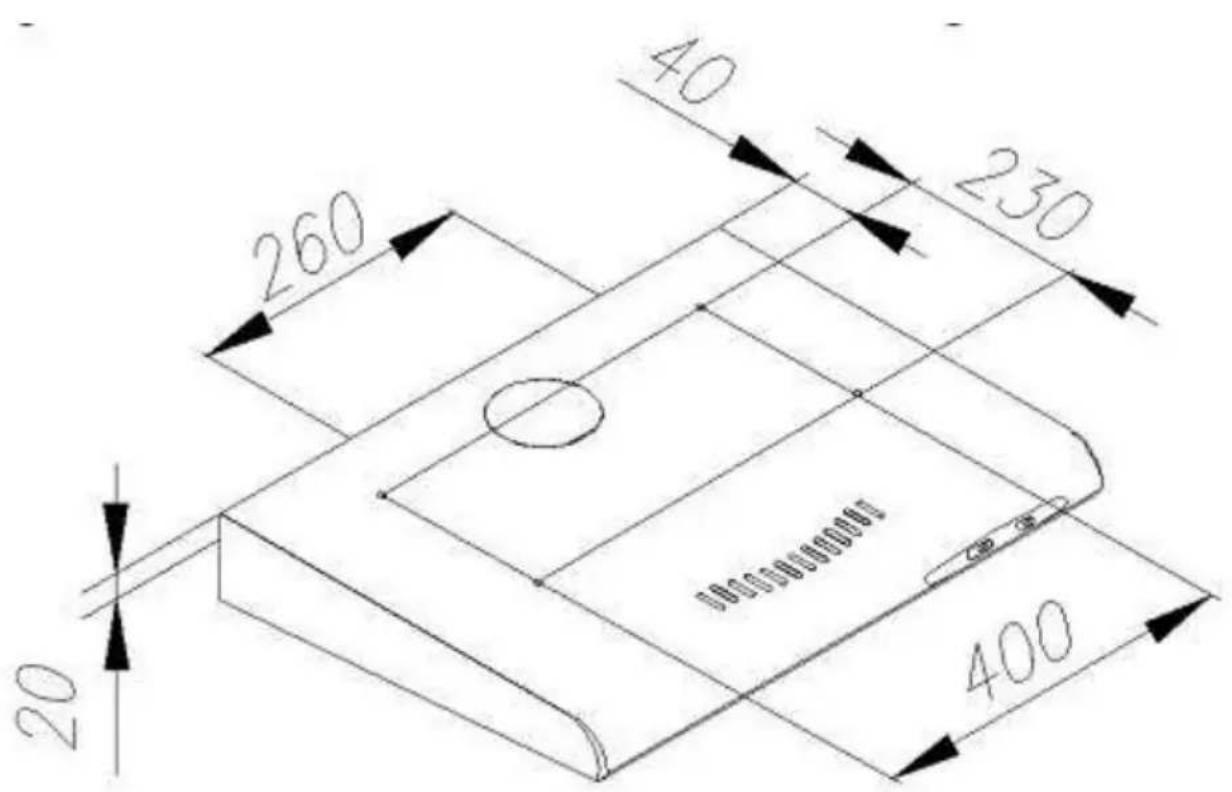

a) auf der Wand eine senkrechte Linie für die Mitte des Kochfeldes markieren, den Fettfilter entfernen. Das Gehäuse der Abzugshaube „A” an die Wand bringen, so dass die Markierung auf dem Gehäuse mit der Linie auf der Wand übereinstimmt. Der Abstand zwischen den Bohrungen und dem Kochfeld soll mindestens 710 mm betragen (Abb. 2). Achten Sie auf die waagerechte Positionierung des Gehäuses „A".

b) auf der Wand den Abstand zwischen den Bohrungen markieren

c) Löcher bohren (Bohrer mit Durchmesser entsprechend für die beigelegten Dübel verwenden), Spreizdübel schlagen und das Gehäuse mit Schrauben befestigen „A" (Abb. 3).

Abb. 3

3. Netzanschluss und Betriebskontrolle.

Nach dem Netzanschluss (gemäß der früherer beschriebenen Bestimmungen) sollen den Sie die Beleuchtung und den Motor auf ihre Funktion prufen.

3. Betriebsart

3.1 Abluftbetrieb

Im Abluftbetrieb wird die Luft nach Außen durch einen gesonderten Kanal abgeführt. Dabei sollen eventuell bestehende Kohleaktivfilter entfernt werden.

Die 7bzugshaube schlieben Sie an das 7bzugsloch mit einem fixen oder flexiblen Rohr 120mm (im Fachhandel erreichbar) an. Der 7nschluss sollte von einem qualifizierten Fachmann durchgefuhrt werden.

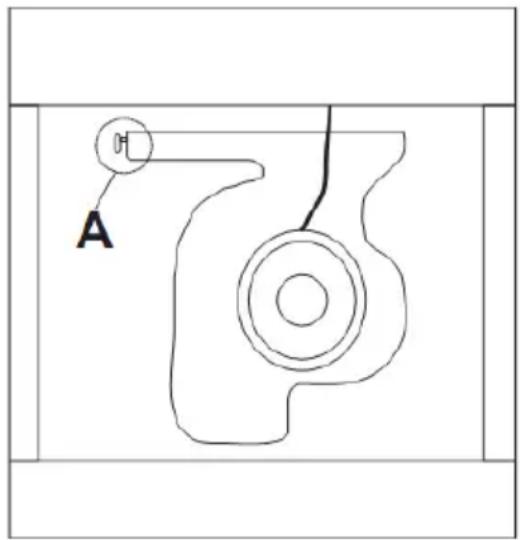

3.2 Umluftbetrieb

In dieser Betriebsart kehrt die gefiltrte Luft in den Raum durch die Öffnungen in der Vorderseite der 7bzugshaube darüber. Es sollte auch den Umschalthebel Modus in der oberen Position. This Herbel behind is auf der Seite der Front befinden Kunststoffe des Motorblocks; im Innern der Haube - (.7bb.4 Pos 7) Dabei ist Kohlefilter einzusetzen (7bb.6).

Abb. 4

VI. Bedienung und Wartung

1. Benutzungssicherheit.

Die im Kapitel IV enthaltene Sicherheitshinweise sollen eingehalten werden. Gewebefettfilter und Kohleaktivfilter sollen ausgetauscht und 7lu-Filter gemäß den Vorschriften des Herstellers - gereinigt werden. Bei intensiver Benutzung (über 4 Stunden pro Tag) reinigen Sie die Filter oder wechseln Sie diese offen aus. Lassen Sie die Flamme Ihres Gasherdes nicht offen. Wahrend Sie den Topf vom Gasnehmen, stellen Sie die Flamme auf Minimum ein. Kontrollieren Sie immer, ob die Flamme nicht große, als der Topfboden ist. Dies kann ungewünschte Energieverluste und gefährliche Wärmekoncentration verursachen. Verwenden Sie die 7bzugshaube nicht für andere Zwecke, als vorgesehen.

2.1 Bedienung:

Betriebsart der 7bzugshaube wird durch „W' und „O" - Schalter (7bb. 4) gesteuert:

• „O" - Schalter steuert die Beleuchtung. Schieber den Sie diesen nach links oder rechts - so schaltet die Beleuchtung entsprechend ein oder aus.
• „W" - Schalter schaltet den Motor der 7bzugshaube ein. Schieben Sie diesen nach links, so schalten nacheinender 3 Leistungsstufen des Lufters. Dies lasst optimale Geschwindigkeit des Lufters dem Bedarf bei niedrigstem Lärnniveau anzupassen.

Die Steuerung erhögt optimale Lüftergeschwindigkeit entsprechend dem Bedarf und bei minimalem Gerausch zu wahlen.

3. Wartung.

Durch die regelmäßige Wartung und Reinigung ist gutter und fehlerfreier Betrieb und optimale Lebensdauer des Gerätes gewährleistet. Beim 7ustausch der Fett- und Kohleaktivfilter sind besonderss Hinweise des Herstellers zu beachten.

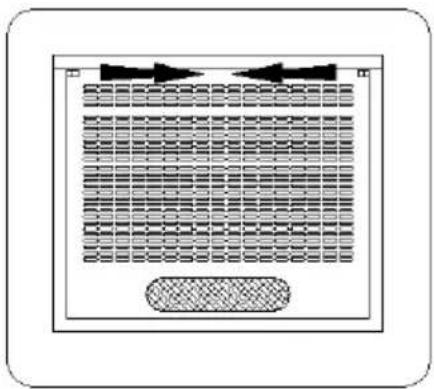

3.1.1 Fettfilter

a) 7ustausch

Beim Normalbetrieb sollen den Fettfilter alle zwei Monate ausgetauscht werden. Die Demontage erfolgt durch Freistellen der Sicherungsbolzen (7bb.5) wobei Sie mit der Hand Filter vor 7usfallen schützen. Dann sollen Sie Filterhalterungen D entfernen (7bb.6), Filter auswechseln und Halterungen und Gitter erneut anbringen.

Abb. 6

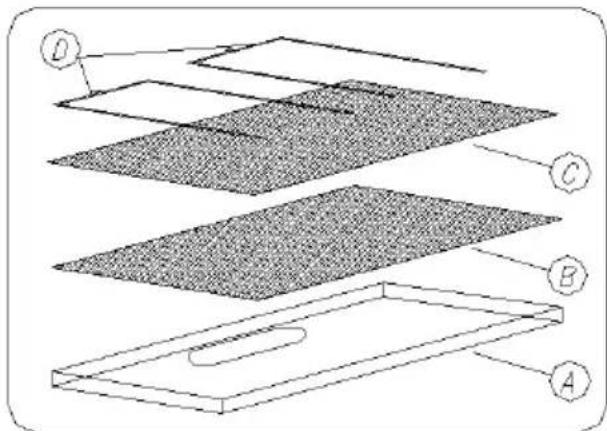

3.2 Kohleaktivfilter

a) Wirkungsweise

Kohleaktivfilter (8, 7bb. 6) nehmen Gerüche bis zur Filtersattigung auf. Sie können

noch gereinigt weder wiederverwertet werden und sollen mindestens alle 2 Monate, bei intensivem Gebrauch auch offen, ausgewechselt werden

b) 7ustausch

• Blenden 7 (7bb.6) somt Fettfilter B entfernen,

• Kohleaktivfilter 8 auf dem Gewebefilter B auswechseln,

• Fettfilteramt Kohlefilterbefestigen.

3.3 Beleuchting

Die Beleuchtung bildet eine 40 W - Gluhbirne.

Beim 7ustausch der Lampe:

a) Blenden "7" von dem Gehäuse des 7bzuges entfernen (siehe 3.1 a)
b) Die Lampe mit Hilfe von einem Stück Papier oder Tuch austauschen,
c) Blenden "7" anbringen.

3.4 Reinigung

Bei Reinigung des 7bzuges vermeiden Sieitte:

• Lösungsmittel und Zlcohol – diese können lackierte Oberflächen mattieren
• Atz- und Scheuermittel, besonderss bei Reinigung Edelstahloberflächen

Es empfieht sich feuchte Tücher und neutrale flüssige Reinigungsmittel anzuwenden.
