GEBRUIKSAANWIJZING MOK620IX M-SYSTEM

1. Controller of de spanning die staat aangegeven op het typeplaatje overeenkomt met de parameters van het elektriciteitsnet op de plaats van aansluiting.
2. Voorafgaand aan de montage de voedingskabel uitrollen en rechttrekken.
3. Dit apparaat is nicht bestemd voor gebruik door Personen (waaronder kinderen) met lichamelijke of geestelijkbeperkingen of Personen zonder ervaring met of kennis van het apparaat, tenzij dit gebruik plaatsvindt onder toezicht of overeenkomstig de gebruiksaanwijzing van het apparaat, door Personen die verantwoordelijk zijn voor hun veriligheid.

Zorg ervoor dat kinderen nicht met de afzuigkap hunnen spelen.

WAARSCHUWINGEN:

1. De afzuigkap die dient voor hetঙ aanburen afvoeren van de kookdampen (werking als afzuiginstallatie). Hij moet worden aangesloten op een geschikt ventilatiekanaal (niet aansluiten op schoorsteenkanalen, rookkanalen of afvoerkanalen voor verbrandingsgassen die in gebruik়).
2. Monteer het apparaat op een hoogte van minimaal 650~mm boven een elektrisch of keramisch fornuis, of minimaal 700~mm boven een gasfornuis (of een gecombineerd elektrisch en gasfornuis).
3. Laat onder de afzuigkap geen open vlam branden. Draai de vlam maar het minimum als u een pan van de brander afhaalt.
4. Houd continu toezicht als u gerechten bereidt met vetten. Oververhit vet kan makkelijk in brand vliegen.
5. Vervang het anti-vetfilter van de afzuigkap iedere 2 maanden. Een filter dat verzadigd is met vet vliegt makkelijk in brand.
6. Haal steeds de stekker uit het stopcontact voordat u het filter verwisselt of andere reparations uitvoert.
7. Indien in de ruimte naast de afzuigkap ook andere apparaten worden gebruikt die Niet door elektriciteit worden aangedreten (bijv. ovens op vloeibare brandstoffen, waterverwarmers, geisers), dan要去 zorgen voor voldoende ventilatie (aanvoer van lucht). Er is spreke van veilig gebruik bij gelijktijdig werkking van de afzuigkap en verbrandingsapparaten die afhankelijk zijn van de lucht in de ruimte, wanner op deplaats waar deze apparatenং发展格局 een onderdruk hebrist van maximaal 0,004 milliar (dit punt geldt nicht wanner de afzuigkap worden gebruikt voor de absorptie van geurtjes).
8. Bij aansluiting op het 230V network is het gebruik van een werkend stopcontact vereist.
9. De afzuigkap mag nicht dieren als ondersteuning voor personen die zich in de keuken bevinden.
10. Maak de afzuigkap regelmatig van binnen en van buiten schoon (MINIMAAL EENMAAL PER MAAND, met inachtneming van de aanwijzingen over onderhouduit

deze gebruiksaanwijzing). Als u zich nicht houdt aan de aanwijzingen voor het schoonmaken van de afzuigkap en het verwisselen van de filters, ontstaat brandgevaar.

De produit is nicht aansprakelijk voor eventuele schade of brand die is ontstaandoor het apparaat die het resultaat is van het Niet in acheft nemen van de aanwijzingenuit deze gebruiksaanwijzing.

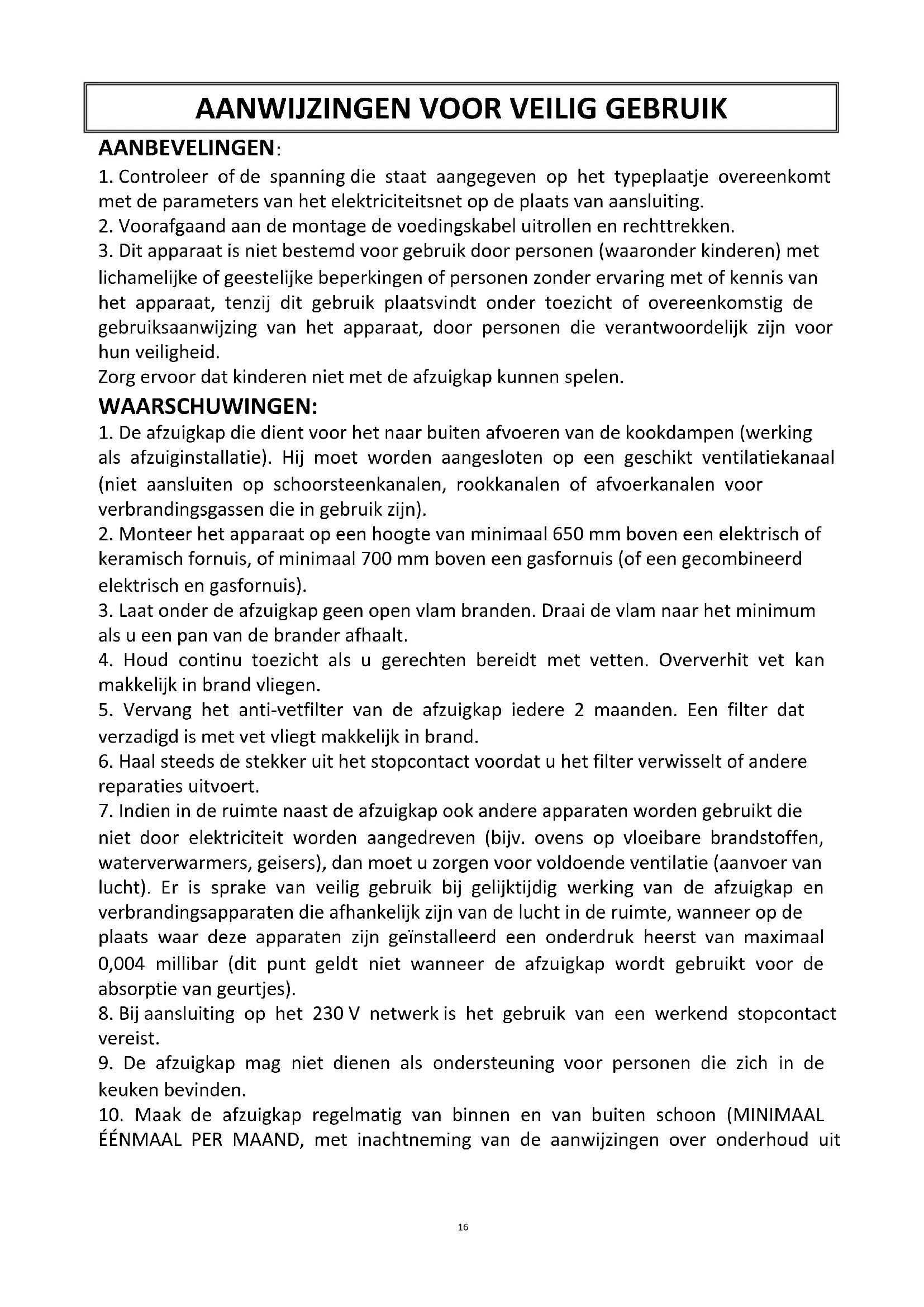

AANWIZINGEN VOOR VEILIG GEBRUIK

OPGELET: voordat u de afzuigkap aansluit op het Lichtnet en voordat u de juiste werkung ervan contrôleert, dient u alkijd eerst te controleren of de voedingskabel op de juiste wijze is geinstalleerd en of hij tijdens de montagewerkzaamheden NIET gekneld is komen te zitten door de afzuigkap.

Elektrische eisen

Controller of de spanning die staat vermeld op het typeplaatje overeenkomt met de parameters van het elektriciteitsnet in uw huis. Die要去 zich aangeduid met (wisselstroom).

Attentie! Als de voedingskabel beschadigd raakt, dan要去 denen verrangen worden bij een specialistische service.

Het apparaat is verpakt in folie. Dit kan een bron van gevaar zichn. Houd de folie buiten bereik van kinderen om risico's te voorkomen.

Dit apparaat bezit het keurmerk in overeenstemming met de Europese richtlijn 2002/96/EG over afgedankte elektrische en elektronische apparatuur (AEEA).

BESCHRIJVING

De afzuigkappen MOK620WT, MOK620IX, MOK600WT dienen voor het verwijderen van keukendampen. Hiervoor要去 een afvoerkanaal worden geinstalleerd om de lucht maar buiten af te voeren. Het kanaal (meestal een buis 120~mm ) mag nicht longer�n dan 4-5 m. Na installmentie van een actieve kooffilter kan de afzuigkap ook geuren absorberen. In dat geval is installmentie van een afvoerkanaal voor de lucht Niet nodig.

Wel要去 Hendel voor het wijzigen van de werkwijze waar beneden zetten, zodate gezuiverde lucht de keuken in kan stromen. Deze hendel bevindt zich aan de zijkant van het voorste gedeelte van het plastic motoromhulsel (aan de binnenzijde van de afzuigkap).

De afzuigkap is een elektrisch apparatus dat is uitgevoerd in klasse II bescherming gegen elektrische schok.

Hij is uitgerust met onafhankelijke verlichting en een aanzuigventilator die op drie snelheden kan worden ingesteld.

De afzuigkap is bedoeld voor permanente bevestiging aan een verticale wand boven een gasfornuis of elektrisch fornuis.

UITRUSTING

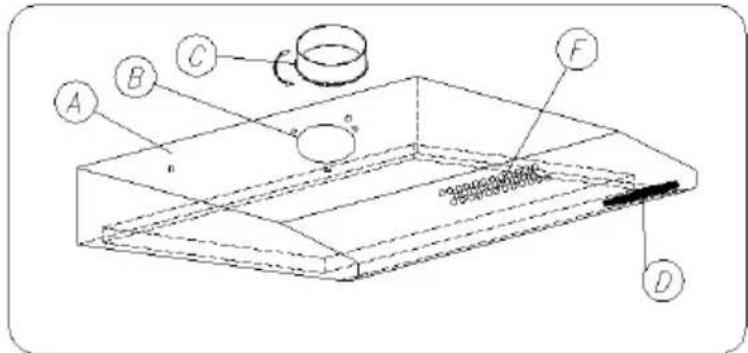

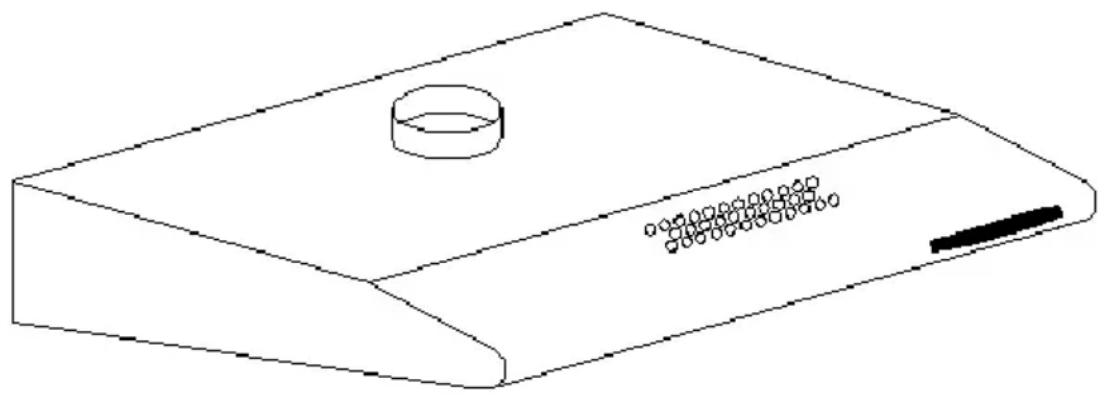

De afzuigkap is samengesteld uit de volgende onderdelen (afb. 1):

A. Behuizing van de afzuigkap,
B. Afsluitdop van de uitstroomopening,
C. Aansluitstuk,
D. Bedieningspaneel
E. Roosters voor de luchtuitstroom

Afb. 1

TECHNISCHE GEGEVENS

Karakteristieke eigenschappen Type afzuigkap
Spanning stroomvoorziening AC 230V ~50Hz
Ventilatormotor 1
Verlichting 40W
Aantal vetfilters 1 acrylfilter
Snelheden: 3
Breedte [cm] 60
Diepte [cm] 47
Hoopte [cm] 14
Uitstroomopening [mm] 120
Capaciteit [m3/h] max. 335
Opgenomen vermogen 135
Geluidsniveau [dBA] 51
Nettogewicht [kg]	6
Werkingsmogelijkheden	Afzuigen of absorberen
Kleur	Wit

MONTAGE

Voor de montage van de afzuigkap handelt u als volgt:

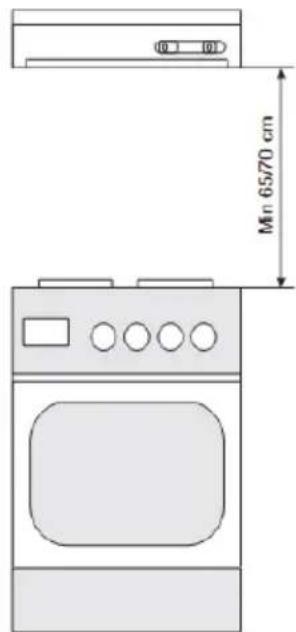

1. Hang de behuizing van de afzuigkap op de gewenste hoogte op (afb. 2).
2. Sluit de afzuigkap aan op het ventilatiekanaal.
3. Sluit de afzuigkap aan op het lichtnet.

Montage van de behuizing van de afzuigkap aan de wand.

a) Teken een verticale hulplijn op de wand die het midden van het fornuis aangeeft. Demonteer het anderschem (het onderste gedeelte

Afb. 2

van de afzuigkap). Plaats de behuizing van de afzuigkap (afb. 1, pos. A) gegen de wand met het midden op de verticale lijn.

Attentie: let er tevens op dat behuizing "A" waterpas is.

b) teken de afstand:tussen de montageopengingen op de wand.

c) boor gaten op de aangegeven plaatsen met een boor die overeenkomt met de bijgevoegde pluggen, sla de pluggen in de muur en schroef behuizing "A" aan de muur met behulp van de schroeven uit de montageset.

Afb. 3

Montage van de behuizing van de afzuigkap onder een kastje.

a) maar een papieren sjabloon van de positie van de montageoppeningen aan de bovenkant van de behuizing van de afzuigkap en de luchtuitstroomopening (alleen als de afzuigkap als absorptieapparaat worden gebruikt),

b) boor de benodigde gaten in de onderkant van het kastje en bevestig de behuizing van de afzuigkap met behulp van eerder gekochtte schroeven.

Attentie:

• als u de afzuigkap gezrukt om geuren te absorberen, dan hoeft u deuitstroomopeningen die zich in de bovenkant van de behuizing van de afzuigkap bevinden nicht af te schermen.

• als u de afzuigkap gebruikt om lucht af te zuigen en de afvoeropening bevindt zich boven het kastje, dan moet u voor de afvoerbuis extra openings zagen in de verschillende planken van het kastje.

Aansluiting op het Lichtnet en contrôle van de werking

Na aansluiting op het Lichtnet (in overeenstemming met de erder vermelde vereisten), moet u controlleren of de verlichting van de afzuigkap het doet en of de motor goed werkt.

Na installmentie van de afzuigkap moet het stopcontact toegankelijk blijven, zodat de stekker uit het stopcontact getrokken kan worden.

Installingen van de werkingswijze van de afzuigkap

Installing van de afzuigfunctie van de afzuigkap

Bij gezbruik van de afzuigfunctie worden de lucht via een speciale leiding maar buiten afgevoerd.

De afzuigkap要去en aangesloten op een afvoeropening met behulp van een stijve of flexibele buis met een doorsnede van 120~mm en speciale buisklemmen die verkrijgbaar zijn in een winkel met installmentmaterialen.

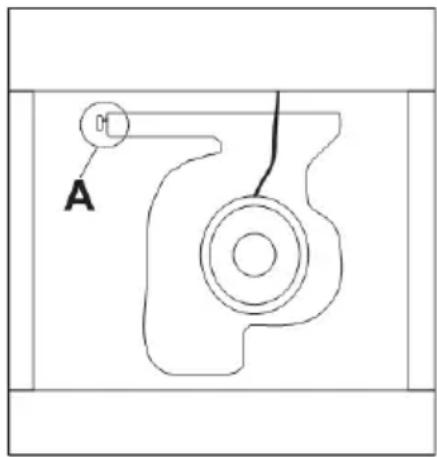

Eén uiteinde van de buis moet verbonden worden aan het aansluitstuk, het andere uiteinde aan de luchtafvoeropening. Zet de hendel voor instelling van de werkingswijze in de bovenste positie. Deze hendel bevindt zich aan derijkant van het voorste gedeelte van het plastic motoromhulsel aan de binnenzijde van de afzuigkap -

(afb. 4, pos. 75

Laat de aansluiting uitvoeren door een installer 7fb.4

Instelling van de afzuigkap voor het absorberen van geuren

Bij deze optie worden de lucht gefilterd en weerteruggeblazen in de ruimte door de specialeopeningen die zich in het bovenste gedeelte van debehuizing van de afzuigkap bevinden. Bij dezeinstelling moet u een actieve koolffilter aanschaffen en

installeren (zie voor de montage verderop in de gebruiksaanwijzing5.

Bovendien要去 Hendel voor instelling van de werkingswijze in de onderste positie zetten (afb. 4, pos. 75 en de luchtafvoeropening met de afsluitdop dichtmaken (afb. 1, pos. B5.

Snelheid van de ventilator

De laagste en middelste snelheid gebruikt u onder normale omstandigheden en als er zich weinig dampen vormen. De hoogste snelheid alleen toepassen als er zich veel keukendampen vormen, bijv. tijdens het bakken of grillen.

BEDIENING

Veiligheid van de gebruiker

Houd u onvoorwaardelijk aan de veiligheidsaanbevelingenuit deze gebruiksaanwijzing!

Dit apparaat is nicht bestemd voor gebruik door Personen (waaronder kinderen5 met lichamelijke of geestelijkke beperkingen of Personen zonder ervaring met of kennis van het apparaat, tenzij dit gebruik plaatsvindt onder toezicht of overeenkomstig de

gebruiksaanwijzing van het apparaat, door Personen die verantwoordelijk zijn voor hun verilgheid.

Het anti-vetfilter en het actieve kooffilter要去en volgens de aanwijzingen van de producent worden verrangen, of sneller bij intensief gebruik (meer dan 4aar per dag).

Wonneer u gebruik maakt van een gasfornuis is het Niet toegestaan om vlammen onbedekt te lately branden. Draai de vlam maar het minimum als u een pan van de brander afhaalt.

8ontroleer altijd of de vlam Niet voor bij de rand van de pan komt. Dit veroorzaakt ongewenst energieverlies en onveilige warmteconcentraties. Gebruik de afzuigkap Niet voor andere doeleinden dan waarvoor hij bestemd is.

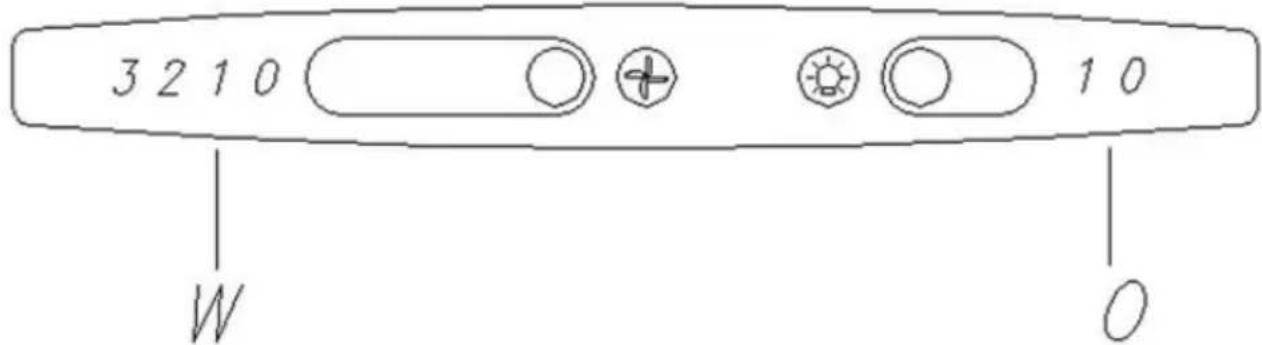

Bedieningspaneel

De werking van de afzuigkap worden gecontroleerd met behulp van een gecombineerde schakelaar 7fb. 5

• 'W" "1" - inschakelen van de eerste snelheid van de motor van de afzuigkap,
• "2" - tweede slelheid van de motor van de afzuiqkap.
• "3" - derde snelheid van de motor van de afzuigkap,
  -"0" - de motor van de afzuigkap isuitgeschakeld,
• "O" "1-0" - inschakelen / uitschakelen van de verlichting.

Deze regulering maakt het möglichk om de optimale ventilatorsnelheid te kiezen bij een zo laag möglichk geluidsniveau.

Rwiniging wN ONDwRHOUD

Onderhoud

Regelmatig onderhoud en reiniging van het apparaat garandeert een goede en storingsvrije werkung van de afzuigkap en verlengt+zijn levensduur. Let er vooral op dat het anti-vetfilter en het actieve koolfilter volgens de aanbevelingen van de producent worden verrangen.

Anti-vetfilter van acryl

1. Vervanging

Bij normaal gebruik van de afzuigkap moet het filter om de twee maanden worden verrangen.

2. Vervanging

U demonteert het filter als volgt:

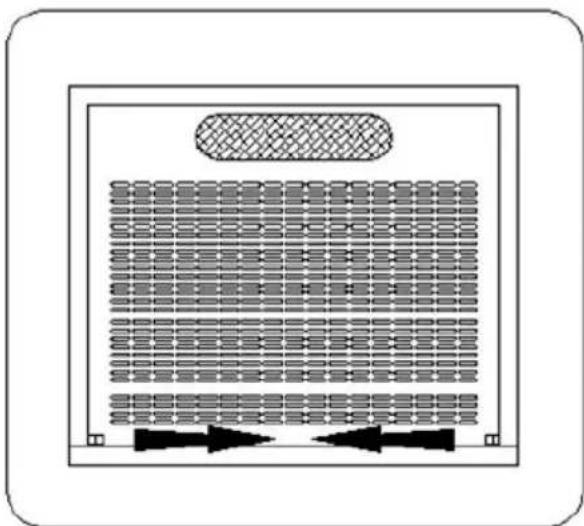

a) verwijder het onderschem door de veersloten los te make (afb. 6),

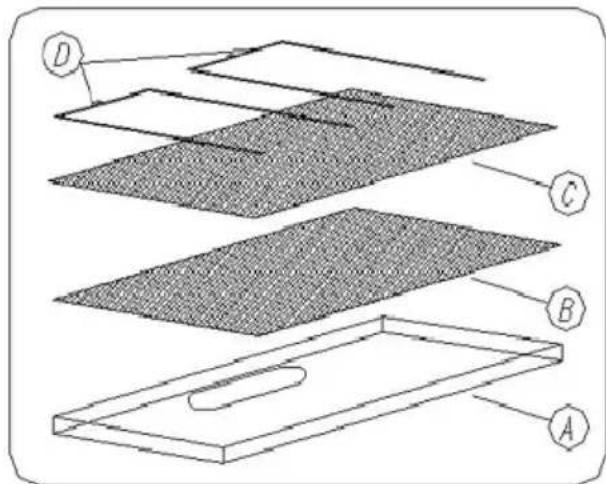

b) demonteer het draad dat het filter vasthoudt (afb. 7, pos. D)
c) verwijder het anti-vetfilter (afb. 7, pos. B)

Actieve koolfilter

1. Actie.

Het actieve koolfilter uitsluitend gebruiken wanner de afzugkap Niet is verbonden met een ventilatiekanaal.

Het actieve koolfilter absorbeert geurtjest totdat het verzadigd is. Het kan nicht gewassen of geregenereerd worden en het moet minimaal eenmaal per 2 maanden verrangen worden, of vaker bij intensief gebruik.

2. Vervanging

• verwijder het onderscherm door de veersloten los te make (afb. 6),
• verwang het actieve koolfilter (afb. 7, pos. c) dat zich op het anti-vetfilter bevindt (afb. 7, pos. B),
• bevestig het anti-vetfilter en het actieve koolfilter aan de afzuigkap met behulp van het draad (afb. 7, pos. D).

REINIGING EN ONDERHOUD

Verlichting

De verlichtingsinstallatie besteht uit lampjes met een vermogen van 40 W.

Voorervanging van eenlampje handelt u als volgt:

a) verwijder het onderscherm van de afzuigkap,
b) verwang het lampje, gebruik hiervoor een stukje stof of papier,
c)plaats het onderscherm terug op de behuizing van de afzuigkap,

Reiniging

Tijdens het reinigen van de afzuigkap is het volgende nicht toegestaan:

• Het gebruik van drijfnatte doekjes, sponsjes of een waterstraal.
• Het gebruik van oplosmiddelen of alcohol, hierdoor{knen gelakte oppervlakten mat worden.
• Het gebruik van bijtende middelen, vooral Niet voor roestvrijstalen oppervlakten.
  -Het gebruik van harde, ruwe doekjes

Vergeet Niet het apparaat los te koppelen van het Lichtnet. Aanbevolen worden het gebruik van een vochtig doekje en een neutraal schoonmaakmiddel.
