GEBRUIKSAANWIJZING MSK650IX M-SYSTEM

1. Dank u wel dat u voor onze afzuigkap heeft gekozen. Lees de

instructiehandleiding zorgvuldig door voordat u het apparaat gebruikt.

2. De installatie moet worden uitgevoerd door een erkende en

3. De fabrikant wijst alle aansprakelijkheid voor schade of letsel

die veroorzaakt is door het niet opvolgen van de installatie- instructies in de volgende tekst af. De afzuigkap werkt op 110V/60HZ. 1(2) FUNCTIES

1. De afzuigkap is vervaardigd van kwaliteitsmaterialen en heeft

een gestroomlijnd ontwerp.

2. Doordat het apparaat uitgerust is met een sterke en stille

elektrische motor en een centrifugeerblad, produceert het sterke afzuiging en weinig geluid. De afzuigkap heeft een niet-klevend vetfilter en is het makkelijk te reinigen.

3. Dankzij de geïsoleerde laagspanningsprintplaat met een invoer

van 12VAC zijn de lampjes veiliger.

4. Dankzij de speciale windtunnelconstructie en het

vetopvangontwerp worden vrije vuildeeltjes in een seconde geabsorbeerd. 2(3). Installatie Bij de modellen zonder glas:

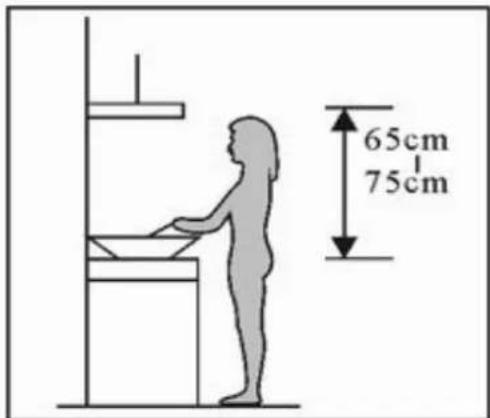

3.1 De afzuigkap moet op een afstand van

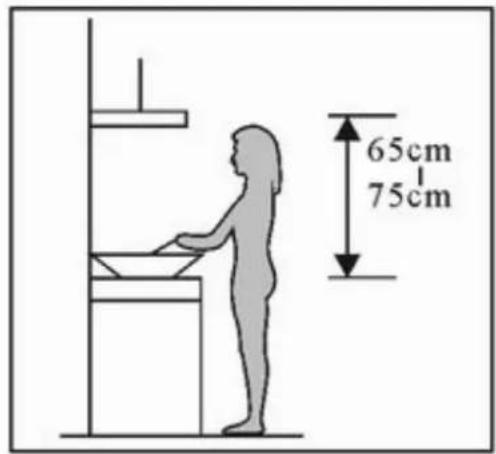

65-75 cm van het kookoppervlak worden geplaatst voor de beste resultaten. Zie afbeelding 1.

3.2 Installeer de haak op een geschikte

plaats zodra de installatiehoogte vastligt, en houd deze recht. De vaste positie van de haak van de binnenste schouw is de plaats van de schouw.

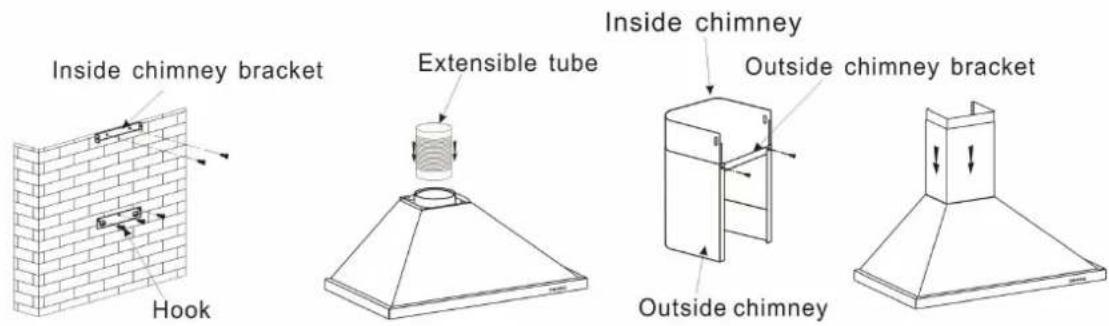

3.3 Monteer de haak van de buitenste

schouw op de buitenste schouw, en zorg ervoor dat de hoogte van de binnenste schouw vrij aangepast kan worden, en de uittrekbare pijp gemonteerd kan wordendiameter: 150 mm. Installeer vervolgens de uittrekbare pijp en de schouw op de afzuigkap. Zie afbeelding 3.

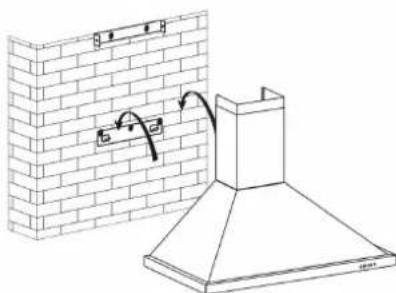

3.4 Plaats de afzuigkap op de haak. Zie afbeelding 4.

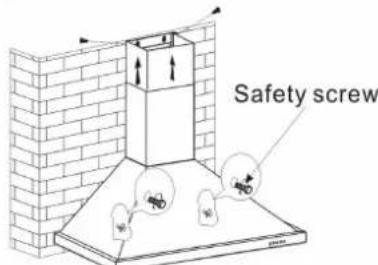

3.5 Pas de hoogte van de binnenste schouw aan op de positie van de haak

en bevestig de schouw met schroeven. Nadat u de positie heeft aangepast, bevestigt u de schouw met de veiligheidsschroeven. Zie afbeelding 5. Opmerking: De twee veiligheidsopeningen bevinden zich op de achterste behuizing en hebben een diameter van 6 mm. 3Bij de modellen met glas:

3.1 De afzuigkap moet op een afstand van 65-

75 cm van het kookoppervlak worden geplaatst voor de beste resultaten. Zie afbeelding 1.

3.2 Installeer de haak op een geschikte plaats

zodra de installatiehoogte vastligt, en houd deze recht. De vaste positie van de haak van de binnenste schouw is de plaats van de schouw.

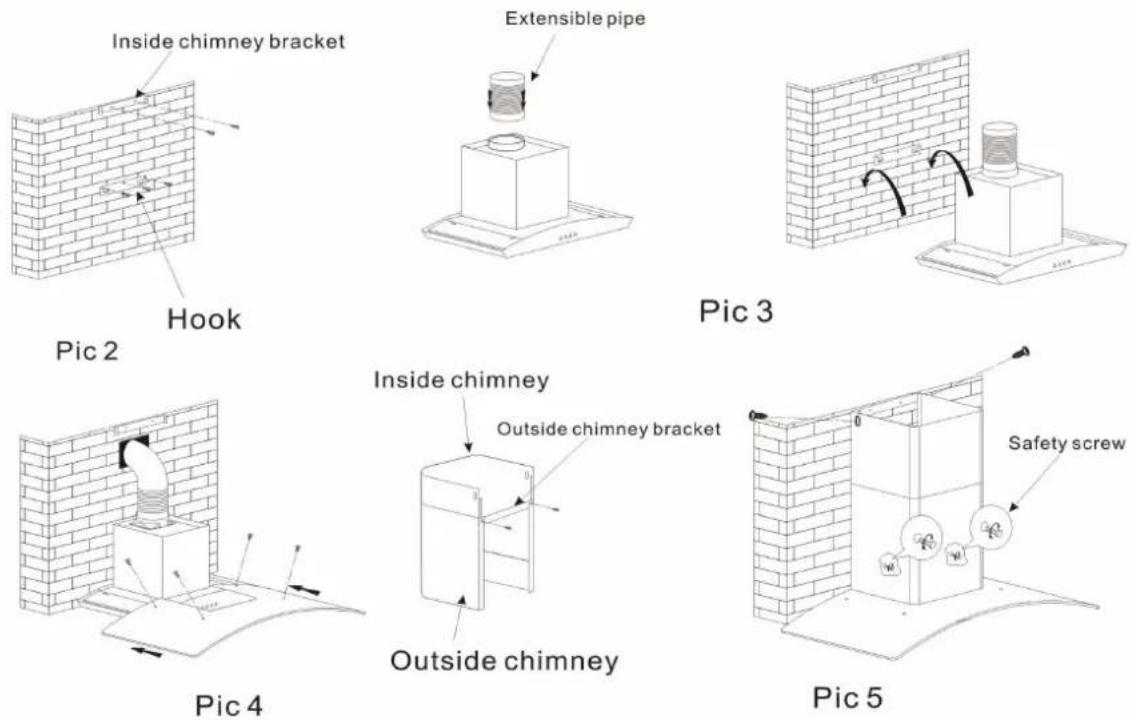

3.3 Monteer de uittrekbare pijp (diameter 150

mm) in de aangegeven richting en plaats de afzuigkap op de haak. Zie afbeelding 3.

3.4 Zet het glas in de aangegeven richting op de afzuigkap en bevestig het

met de schroeven. Voer de uittrekbare pijp door het gat in de buitenmuur. Pas de hoogte van de binnenste schouw aan op de positie van de haak en bevestig de schouw met de schroeven. Zorg ervoor dat de binnenste schouw vrij uitgetrokken kan worden. Zie afbeelding 4.

3.5 Plaats de twee schouwen samen op de afzuigkap. Pas de binnenste

schouw aan tot de gewenste hoogte en bevestig de binnenste schouw met schroeven aan de haak. Zet de behuizing tot slot vast met veiligheidsschroeven. Zie afbeelding 5. Opmerking: De twee veiligheidsopeningen bevinden zich op de achterste behuizing en hebben een diameter van 6 mm.

4(4) OPMERKINGEN M.B.T. DE INSTALLATIE

1. Zorg dat de ruimte waarin de kap geïnstalleerd wordt schoon

is, zodat er geen restjes hout en stof worden opgezogen.

2. De afzuigkap mag geen gebruik maken van dezelfde

luchtventilatiebuis van een ander apparaat zoals een gasleiding, een verwarmingsbuis of een heteluchtbuis.

3. De buiging van de ventilatiepijp moet 120°zijn

, parallel of boven het beginpunt en de pijp moet aangesloten worden op de buitenmuur.

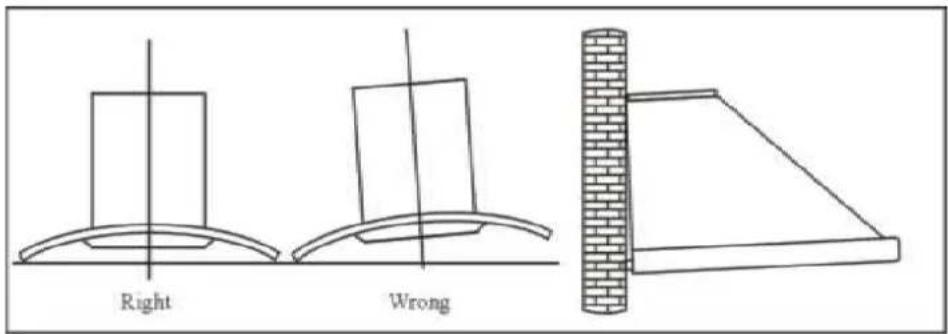

4. Controleer na installatie of de extractor horizontaal is om

vetophoping aan één kant te voorkomen. 5(5) VEILIGHEIDSWAARSCHUWING Zorg dat kinderen niet aan het apparaat zitten. Uw afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik en niet geschikt voor barbecue, roosteren of ander commercieel gebruik. Installatiewerkzaamheden moeten worden uitgevoerd door een erkende elektricien of deskundige monteur. De afzuigkap en het filter moeten regelmatig worden schoongemaakt om ze in goede staat te houden. Zorg dat u de afzuigkap heeft uitgeschakeld voordat u deze rei nigt. Reinig de afzuigkap volgens de instructiehandleiding en laat de afzuigkap niet verbranden. Gebruik geen vuur om uw afzuigkap te drogen. Als er een storing optreedt in uw afzuigkap, bel dan met de klantenservice om deze te laten repareren. Ventileer de ruimte wanneer u uw afzuigkap en gasfornuis gebruikt. Voer de dampen van de afzuigkap niet via hetzelfde kanaal af als het afvoerkanaal van het gasfornuis en andere keukenapparaten. Lees voor installatie en gebruik alle instructies en zorg ervoor dat het voltage (V) en de frequentie (Hz) die aangegeven staan op uw afzuigkap exact hetzelfde zijn als het voltage (V) en de frequentie (Hz) in uw woning. Om uw afzuigkap optimaal te gebruiken dient u de instructiehandleiding te lezen voordat u het apparaat installeert en gebruikt, en deze op een veilige plaats te bewaren. Bewaar de garantiekaart en het aankoopbewijs om aanspraak te kunnen maken op de garantie op de afzuigkap; zonder deze bewijzen kan er geen garantie worden gegeven.

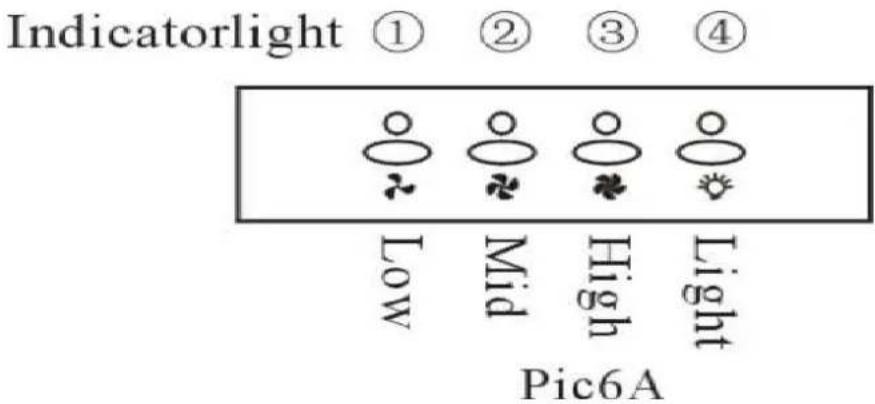

Instellen van de snelheid - zie de afbeeldingen Elektronische toetsen

1. Druk op de toets voor lage snelheid; indicatielampje 1 gaat

branden en de motor draait met lage snelheid. Druk nogmaals op de toets om de motor te stoppen.

2. Druk op de toets voor gemiddelde snelheid; indicatielampje 2

gaat b randen en de motor draait met gemiddelde snelheid. Druk nogmaals op de toets om de motor te stoppen.

3. Druk op de toets voor hoge snelheid; indicatielampje 3 gaat

branden en de motor draait met hoge snelheid. Druk nogmaals op de toets om de motor te stoppen.

4. Druk op de verlichtingstoets; indicatielampje 4 gaat branden

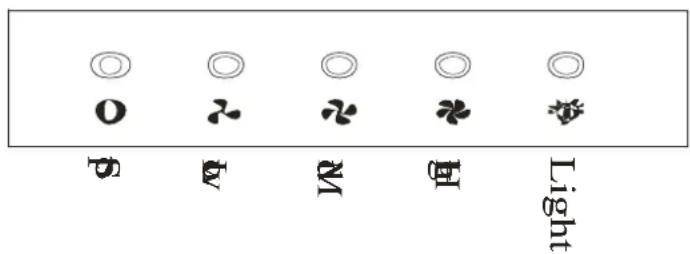

en de twee lampjes worden ingeschakeld. Druk nogmaals op de toets om de lampjes uit te zetten. 7Druktoetsen

1. Druk op de stoptoets om de motor te stoppen.

2. Druk op de toets voor lage snelheid; de motor draait met lage

3. Druk op de toets voor gemiddelde snelheid; de motor draait met

gemiddelde snelheid.

4. Druk op de toets voor hoge snelheid; de motor draait met hoge

5. Druk op de verlichtingstoets; de twee lampjes gaan branden.

Druk nogmaals op de toets om de lampjes uit te zetten. p i c 6 C Low Mid High Light Stop p i c 6 C Low Mid High Light Stop p i c 6 C Low Mid High Light Stop 8Lcd-scherm en elektronische toetsen Afbeelding 7

1. Sluit de afzuigkap aan op de netvoeding; het lcd-scherm geeft de

24-uursklok weer met een blauwe achtergrondverlichting. De achtergrondverlichting gaat na 30 seconden uit als er niet op een toets wordt gedrukt.

2. Druk eenmaal op “

”; de lampjes gaan aan en op het lcd- scherm verschijnt “ ”. Druk nogmaals op “ ”; de lampjes gaan uit en “ ” verdwijnt van het scherm.

3. Druk eenmaal op “ ”; de afzuigkap werkt op LAGE snelheid

en op het lcd-scherm verschijnt “ ”. De toets “ ” brandt. Druk nogmaals op “ ”; de afzuigkap werkt op GEMIDDELDE snelheid. Druk nog een keer op “ ”; de afzuigkap werkt op HOGE snelheid. Druk nogmaals op “ ”; de afzuigkap werkt weer op LAGE snelheid enzovoort. Als u op de toets “ ” drukt, is de toets “ ” altijd ingeschakeld. Als u de afzuigkap wilt stoppen drukt u eenmaal op de toets “

4. Als de afzuigkap uitstaat is, drukt u eenmaal op de toets “

”. De afzuigkap wordt ingeschakeld op de laatst gekozen snelheid en op 9het scherm verschijnt “ ”. Druk nogmaals op de toets “ ”; de afzuigkap stopt met draaien en “ ” verdwijnt van het scherm.

5. Wanneer de toets “ ” en de toets “ ” niet werken, wordt de

toets “ ” gebruikt voor het instellen van de tijd. Houd de toets “ ” 2 tot 3 seconden ingedrukt; verschijnt op het scherm

knippert; dit zijn de uren. Druk eenmaal op de toets “ ” om het getal met 01 te verhogen. Blijf op de toets “ ” drukken; het getal loopt door van 13, 14… tot 23. Als 23 op het scherm staat, kunt u niet meer op de toets “ ” drukken. Druk eenmaal op de toets “ ” om het getal met 01 te verlagen. Als 00 op het scherm staat, kunt u niet meer op de toets “ ” drukken. Na het instellen van de uren kunt u beginnen met het instellen van de minuten, door nogmaals op de toets “ ” te drukken. op het scherm knippert; dit zijn de minuten. Druk eenmaal op de toets “ ” om het getal met 01 te verhogen. Blijf op de toets “ ” drukken; het getal loopt door van 01, 02… tot 59. Als 59 op het scherm staat, kunt u niet meer op de toets “ ” drukken. Druk eenmaal op de toets “ ” om het getal met 01 te verlagen. Als 00 op het scherm staat, kunt u niet meer op de toets “ ” drukken. Na het instellen van de uren en minuten drukt u op “ ” om de tijd te bevestigen. Wanneer de toets “ ” niet werkt, wordt de toets “ ” gebruikt voor de timerfunctie. Met de timerfunctie kunt u de afzuigkap automatisch uitschakelen na een door u ingestelde tijd, van 1 tot 60 minuten. Druk eenmaal op de toets “ ”; de timerinstelling wordt geopend en op het scherm verschijnt . Druk eenmaal op de toets “ ” om het getal met 01 te verhogen. Blijf op de toets “ ” drukken; op het scherm verschijnt , , … tot Druk eenmaal op de toets “ ”; het getal wordt 01 lager. Na het instellen van de gewenste timertijd drukt u op de toets

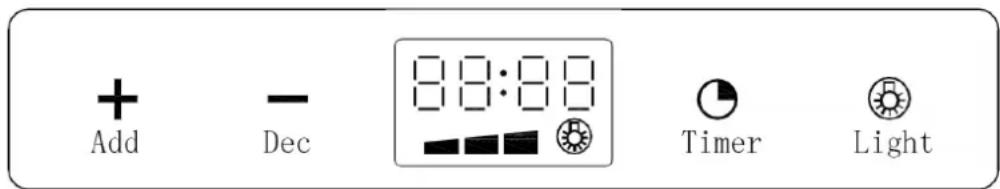

” om uw keuze te bevestigen. Als u de timertijd instelt op 05:00, 10dan wordt de tijd op het lcd-scherm afgeteld van 05:00, 04:59… tot 00:01 00:00. Als 00:00 op het scherm verschijnt wordt de afzuigkap automatisch uitgeschakeld en geeft het lcd-scherm weer de 24- uursklok met de blauwe achtergrondverlichting weer. Na 30 seconden zonder activiteit wordt de blauwe achtergrondverlichting uitgeschakeld. De lamp wordt niet bestuurd door de timer. Als u de timerfunctie de volgende keer weer wilt gebruiken, druk dan op de toets “ ”; de tijd wordt niet veranderd. De afzuigkap telt de tijd na 5 seconden automatisch af op basis van uw vorige instelling. Lcd-scherm met touch-control Afbeelding 8

1. Inschakelen: Schakel de netvoeding in. De

achtergrondverlichting gaat aan met de 24-uursklok. De afzuigkap gaat over in de standby. De achtergrondverlichting gaat na 30 seconden automatisch uit als er niet op een toets wordt gedrukt.

2. Druk op de “Indicator”-toets: Druk eenmaal op de indicatortoets.

De indicator gaat branden en op het lcd-scherm brandt. Druk nogmaals op deze toets; van de indicator en het lcd-scherm worden weer uitgeschakeld enzovoort.

3. Toets voor het verhogen van de afzuigsnelheid . De motor heeft

drie standen: laag, gemiddeld en hoog. 111.Druk eenmaal op ; verschijnt op het scherm en de motor begint te werken. Het symbool staat voor de laagste stand. 2.Druk nogmaals op in de laagste stand; verschijnt op het scherm. Het symbool staat voor de middelste stand. 3.Druk nogmaals op in de middelste stand; verschijnt op het scherm. Het symbool staat voor de hoogste stand. 4.Blijf op drukken in de hoogste stand. Het symbool blijft op het scherm staan, en de motor werkt normaal. De afzuigkap staat nog steeds in de hoogste stand.

4. Toets voor het verlagen van de afzuigsnelheid “ ”

1.Druk eenmaal op de “ ”-toets. De motor gaat over in een lagere stand, die op het lcd-scherm wordt weergegeven. Als de stand wordt verlaagd naar de nulpositie, wordt de afzuigkap uitgeschakeld (de motor stopt dan met werken).

1.De timertoets is bedoeld voor het instellen van de timer. ① Houd de timertoets 2-3 seconden ingedrukt. De tijd en de eerste twee uurcijfers gaan knipperen. Gebruik om het uur te verhogen en om het uur te verlagen. Als volgt: Telkens wanneer u op de toets drukt, gaat het uur met 01 omhoog, tot maximaal 23. Voorbij de 23 werkt de niet meer. Als het uur 00 is, dan werkt de niet meer. ② Druk nogmaals op de timertoets . De tijd en de laatste twee minutencijfers gaan knipperen. Gebruik om de minuten te verhogen en om de minuten te verlagen. Als volgt: Telkens wanneer u op de toets drukt, gaat de minuut met 01 omhoog, tot maximaal 59. Voorbij de 59 werkt de niet meer. Als de minuten 00 zijn, dan werkt de niet meer. ③Druk voor de derde maal op de timertoets ; de timerinstelling wordt bevestigd en afgesloten. ④Houd de timertoets 2-3 seconden ingedrukt in deze bedieningsmodus voor het instellen van de uren. Druk nogmaals om de minuten in te stellen en druk voor de 12derde maal om de timerinstelling te bevestigen en af te sluiten, enzovoort. (Als u de toets de eerste keer te kort ingedrukt houdt, dan kan deze instelling niet worden uitgevoerd). 2.De timertoets is bedoeld voor het instellen van de timer. ① De timertoets heeft achtereenvolgens drie instellingen: 5 min./15 min./30 min./timer uitgeschakeld. Als u eenmaal op de toets drukt is de instelling 5 min. als u nogmaals drukt wordt de instelling 15 min. en als u voor de derde maal drukt wordt de instelling 30 min. Bij de vierde druk op de toets wordt de timer uitgeschakeld. Bij de vijfde druk wordt de instelling weer 5 min., enzovoort. ② Voorbeeld: Als de ingestelde tijd 15 min. is, dan telt het scherm af van 00:15, 00:14, …00:1, tot 0:00. Als “00: 00” is bereikt, wordt de afzuigkap automatisch uitgeschakeld. Op het scherm verschijnt de 24-uursklok en de afzuigkap gaat over in de standby. De achtergrondverlichting gaat na 30 seconden automatisch uit. ③Als de ingestelde tijd wordt veranderd, begint deze 5 seconden later met aftellen (bijvoorbeeld: als 15 min. wordt veranderd in 30 min. dan begint de timer na 5 seconden af te tellen vanaf 00: 30 op het scherm). 13(7) ONDERHOUD

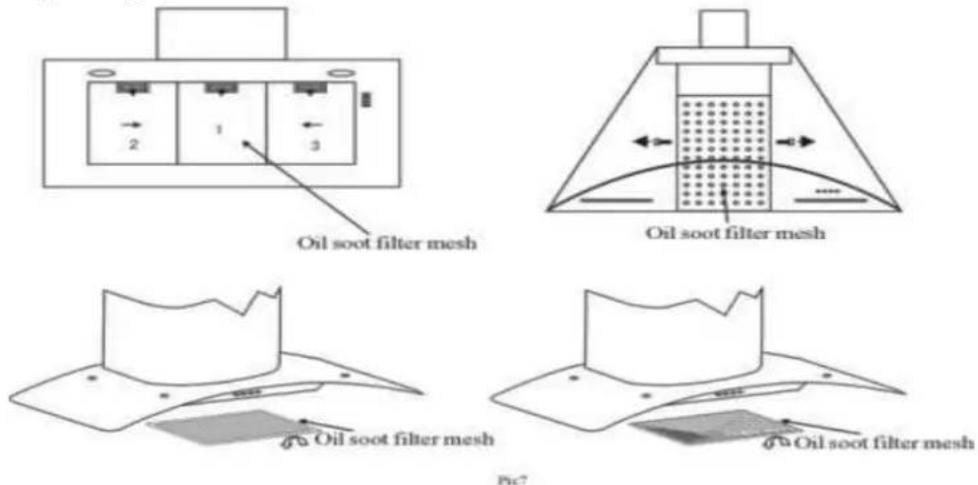

7.1 Het rooster van het koolstof-vetfilter reinigen

Het filter is gemaakt van roestvrij staal met een hoge dichtheid. Gebruik geen agressieve reinigingsmiddelen op het filter. Door dit filter schoon te houden, blijft de afzuigkap goed werken. Houd u strikt aan onderstaande richtlijnen. Methode 1: Leg het filter in 40-50 cl schoon water, giet er wat reinigingsmiddel bij en laat het filter 2-3 minuten weken. Draag handschoenen en reinig het filter met een zachte borstel. Oefen niet te veel druk uit, omdat het rooster teer is en makkelijk beschadigd kan raken. Methode 2: Als dit aangegeven staat kan het filter in de afwasmachine worden afgewassen; stel de temperatuur in dat geval in op 60 graden.

147.2 De afzuigkap reinigen

A. Om de behuizing langdurig te beschermen tegen aantasting, moet de afzuigkap om de twee maanden met heet water een een niet-agressief reinigingsmiddel worden schoongemaakt. B. Gebruik geen schuurmiddelen omdat de behuizing hierdoor beschadigd wordt. C. Zorg dat er geen water in de motor en andere onderdelen komt; dit veroorzaakt schade aan het apparaat. D. Trek altijd de stekker uit het stopcontact voordat u het apparaat schoonmaakt E. Het koolstoffilter mag niet worden blootgesteld aan warmte. F. Trek de vaste stang rond het koolstoffilter niet open. G. Als de stekker of het snoer beschadigd is, vervang het dan door een speciaal zacht snoer.

Storing Oorzaak Oplossing Het lampje brandt, maar de motor werkt niet Het blad is geblokkeerd Verwijder de blokkering De condensator is beschadigd Vervang de condensator De motor is vastgelopen en beschadigd Vervang de motor Vieze geur uit de motor Vervang de motor Het lampje werkt niet en de motor werkt niet Controleer naast de bovengenoemde punten het volgende: Lampje is beschadigd Vervang het lampje Draden los in netsnoer Sluit de draden aan volgens het elektrische schema 15Er lekt olie De eenwegsklep en de ingang van de luchtventilatie zijn niet goed afgedicht Haal de eenwegsklep omlaag en dicht deze af met lijm Lekkage vanuit de aansluiting van het U- vormige gedeelte en de afdekking Haal het U-vormige gedeelte omlaag en dicht het af met zeep of verf De behuizing schudt Het blad is beschadigd en dit veroorzaakt het schudden Vervang het blad De motor is niet stevig opgehangen Vergrendel de motor goed De behuizing is niet stevig opgehangen Bevestig de behuizing goed Onvoldoende afzuiging De afstand tussen de afzuigkap en het gasfornuis is te groot Maak de afstand kleiner Te veel ventilatie door open deuren of ramen Kies een andere plaats en monteer het apparaat opnieuw Het apparaat helt naar voren De bevestigingsschroef is niet strak genoeg aangedraaid Draai de ophangschroef vast en maak deze horizontaal De ophangschroef is niet strak genoeg aangedraaid Draai de ophangschroef vast en maak deze horizontaal 16Table des matières 1……………………………………….Introduction 2……………………………………….Caractéristiques 3………………………………………..Installation 4…………………………Précautions à observer lors de l'installation 5………………………………………..Instructions de sécurité 6…………………………………………Utilisation de l'appareil 7…………………………………………EntretienINTRODUCTION
