GEBRUIKSAANWIJZING MOK620WT M-SYSTEM

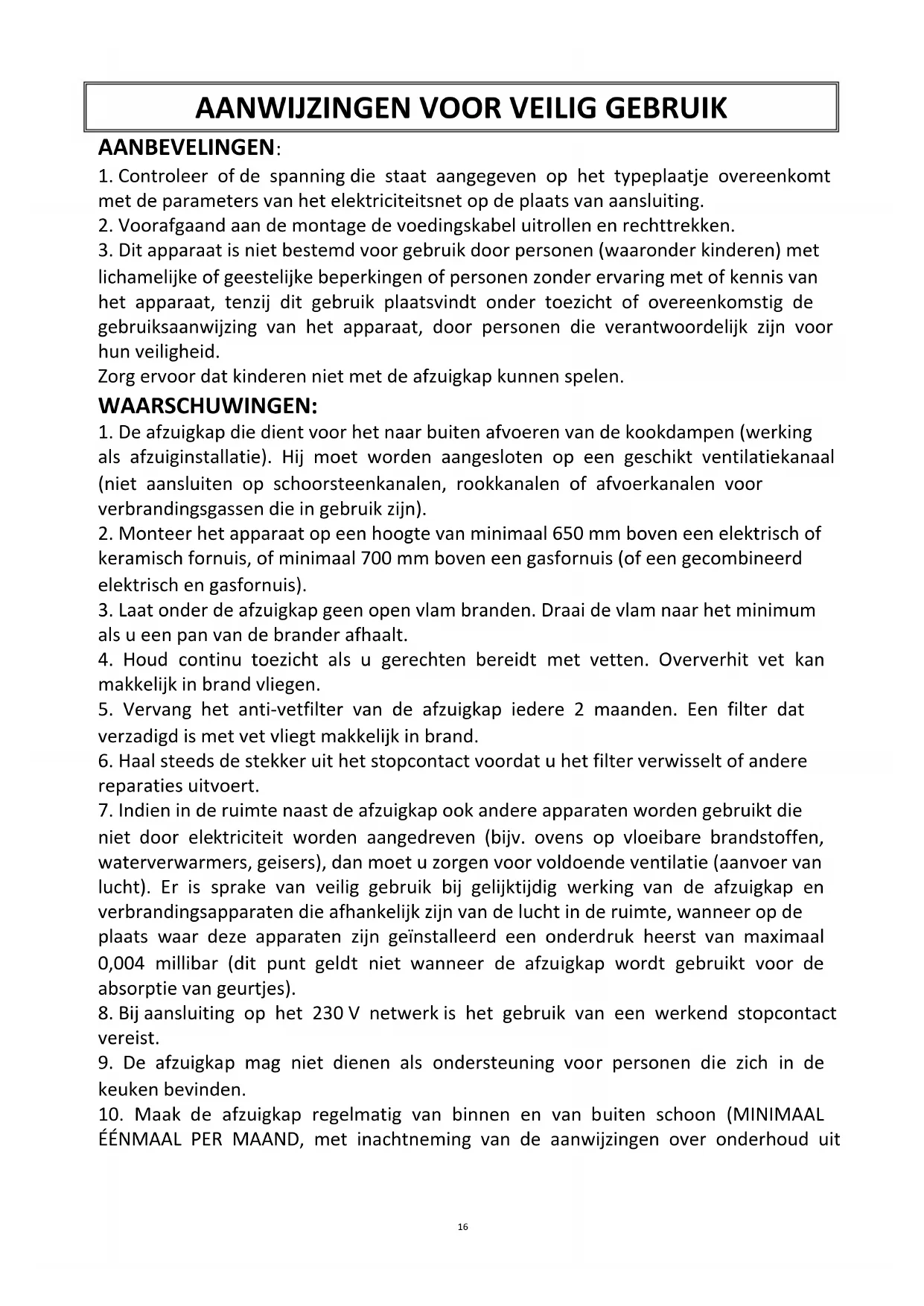

AANWIJZINGEN VOOR VEILIG GEBRUIK

1. Controleer of de spanning die staat aangegeven op het typeplaatje overeenkomt

met de parameters van het elektriciteitsnet op de plaats van aansluiting.

2. Voorafgaand aan de montage de voedingskabel uitrollen en rechttrekken.

3. Dit apparaat is niet bestemd voor gebruik door personen (waaronder kinderen) met

lichamelijke of geestelijke beperkingen of personen zonder ervaring met of kennis van het apparaat, tenzij dit gebruik plaatsvindt onder toezicht of overeenkomstig de gebruiksaanwijzing van het apparaat, door personen die verantwoordelijk zijn voor hun veiligheid. Zorg ervoor dat kinderen niet met de afzuigkap kunnen spelen. WAARSCHUWINGEN:

1. De afzuigkap die dient voor het naar buiten afvoeren van de kookdampen (werking

als afzuiginstallatie). Hij moet worden aangesloten op een geschikt ventilatiekanaal (niet aansluiten op schoorsteenkanalen, rookkanalen of afvoerkanalen voor verbrandingsgassen die in gebruik zijn).

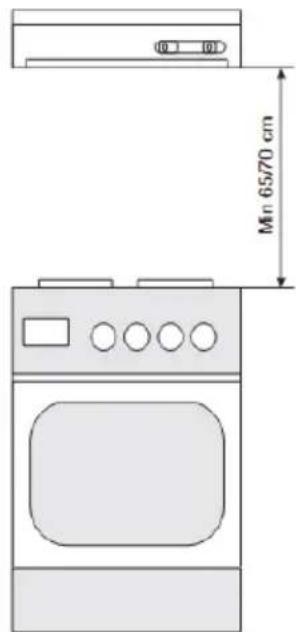

2. Monteer het apparaat op een hoogte van minimaal 650 mm boven een elektrisch of

keramisch fornuis, of minimaal 700 mm boven een gasfornuis (of een gecombineerd elektrisch en gasfornuis).

3. Laat onder de afzuigkap geen open vlam branden. Draai de vlam naar het minimum

als u een pan van de brander afhaalt.

4. Houd continu toezicht als u gerechten bereidt met vetten. Oververhit vet kan

makkelijk in brand vliegen.

5. Vervang het anti-vetfilter van de afzuigkap iedere 2 maanden. Een filter dat

verzadigd is met vet vliegt makkelijk in brand.

6. Haal steeds de stekker uit het stopcontact voordat u het filter verwisselt of andere

reparaties uitvoert.

7. Indien in de ruimte naast de afzuigkap ook andere apparaten worden gebruikt die

niet door elektriciteit worden aangedreven (bijv. ovens op vloeibare brandstoffen, waterverwarmers, geisers), dan moet u zorgen voor voldoende ventilatie (aanvoer van lucht). Er is sprake van veilig gebruik bij gelijktijdig werking van de afzuigkap en verbrandingsapparaten die afhankelijk zijn van de lucht in de ruimte, wanneer op de plaats waar deze apparaten zijn geïnstalleerd een onderdruk heerst van maximaal 0,004 millibar (dit punt geldt niet wanneer de afzuigkap wordt gebruikt voor de absorptie van geurtjes).

8. Bij aansluiting op het 230 V netwerk is het gebruik van een werkend stopcontact

9. De afzuigkap mag niet dienen als ondersteuning voor personen die zich in de

10. Maak de afzuigkap regelmatig van binnen en van buiten schoon (MINIMAAL

ÉÉNMAAL PER MAAND, met inachtneming van de aanwijzingen over onderhoud uit17

deze gebruiksaanwijzing). Als u zich niet houdt aan de aanwijzingen voor het schoonmaken van de afzuigkap en het verwisselen van de filters, ontstaat brandgevaar. De producent is niet aansprakelijk voor eventuele schade of brand die is ontstaan door het apparaat die het resultaat is van het niet in acht nemen van de aanwijzingen uit deze gebruiksaanwijzing.

AANWIJZINGEN VOOR VEILIG GEBRUIK

OPGELET : voordat u de afzuigkap aansluit op het lichtnet en voordat u de juiste werking ervan controleert, dient u altijd eerst te controleren of de voedingskabel op de juiste wijze is geïnstalleerd en of hij tijdens de montagewerkzaamheden NIET bekneld is komen te zitten door de afzuigkap. Elektrische eisen Controleer of de spanning die staat vermeld op het typeplaatje overeenkomt met de parameters van het elektriciteitsnet in uw huis. Die moet zijn aangeduid met ~ (wisselstroom). Attentie! Als de voedingskabel beschadigd raakt, dan moet deze vervangen worden bij een specialistische service. Het apparaat is verpakt in folie. Dit kan een bron van gevaar zijn. Houd de folie buiten bereik van kinderen om risico's te voorkomen. Dit apparaat bezit het keurmerk in overeenstemming met de Europese richtlijn 2002/96/EG over afgedankte elektrische en elektronische apparatuur (AEEA). BESCHRIJVING De afzuigkappen MOK620WT, MOK620IX, MOK600WT dienen voor het verwijderen van keukendampen. Hiervoor moet een afvoerkanaal worden geïnstalleerd om de lucht naar buiten af te voeren. Het kanaal (meestal een buis 120 mm) mag niet langer zijn dan 4-5 m. Na installatie van een actieve koolfilter kan de afzuigkap ook geuren absorberen. In dat geval is installatie van een afvoerkanaal voor de lucht niet nodig. Wel moet u de hendel voor het wijzigen van de werkwijze naar beneden zetten, zodat de gezuiverde lucht de keuken in kan stromen. Deze hendel bevindt zich aan de zijkant van het voorste gedeelte van het plastic motoromhulsel (aan de binnenzijde van de afzuigkap). De afzuigkap is een elektrisch apparaat dat is uitgevoerd in klasse II bescherming tegen elektrische schok. Hij is uitgerust met onafhankelijke verlichting en een aanzuigventilator die op drie snelheden kan worden ingesteld. De afzuigkap is bedoeld voor permanente bevestiging aan een verticale wand boven een gasfornuis of elektrisch fornuis. UITRUSTING18

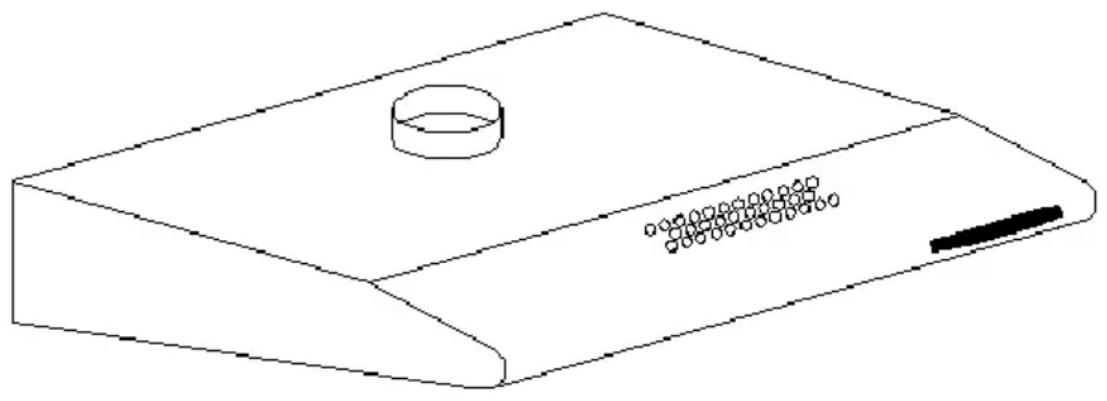

De afzuigkap is samengesteld uit de volgende onderdelen (afb. 1): A. Behuizing van de afzuigkap, B. Afsluitdop van de uitstroomopening, C. Aansluitstuk, D. Bedieningspaneel E. Roosters voor de luchtuitstroom Afb. 1

TECHNISCHE GEGEVENS Karakteristieke eigenschappen Type afzuigkap Spanning stroomvoorziening AC 230V ~50Hz Ventilatormotor 1 Verlichting 40W Aantal vetfilters 1 acrylfilter Snelheden: 3 Breedte [cm] 60 Diepte [cm] 47 Hoogte [cm] 14 Uitstroomopening [mm] 120 Capaciteit [m3/h] max. 335 Opgenomen vermogen 135 Geluidsniveau [dBA] 51 Nettogewicht [kg] 6 Werkingsmogelijkheden Afzuigen of absorberen Kleur Wit MONTAGE Voor de montage van de afzuigkap handelt u als volgt:

1. Hang de behuizing van de afzuigkap op de gewenste hoogte op (afb.

2. Sluit de afzuigkap aan op het ventilatiekanaal.

3. Sluit de afzuigkap aan op het lichtnet.

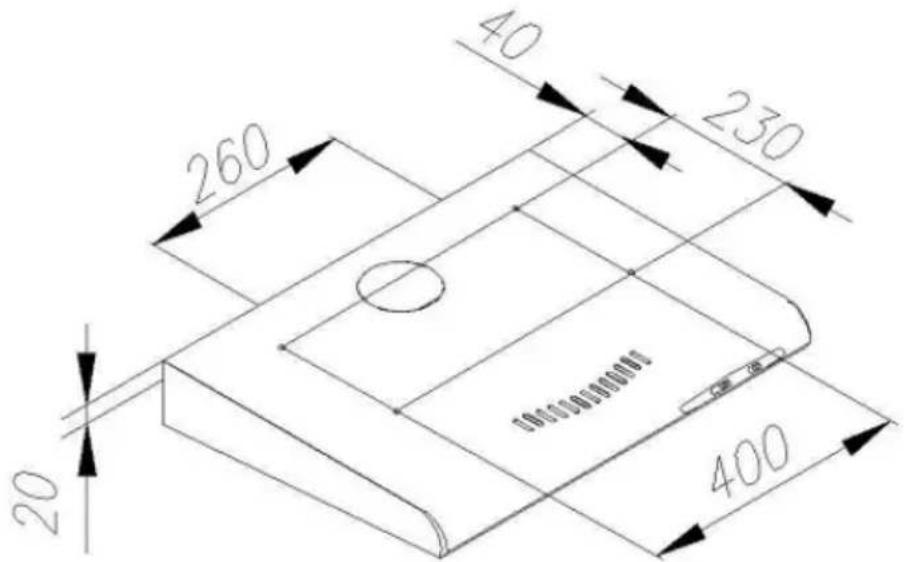

Afb. 2 Montage van de behuizing van de afzuigkap aan de wand. a) Teken een verticale hulplijn op de wand die het midden van het fornuis aangeeft. Demonteer het onderscherm (het onderste gedeelte19

van de afzuigkap). Plaats de behuizing van de afzuigkap (afb. 1, pos. A) tegen de wand met het midden op de verticale lijn. Attentie: let er tevens op dat behuizing "A" waterpas is. b) teken de afstand tussen de montageopeningen op de wand. c) boor gaten op de aangegeven plaatsen met een boor die overeenkomt met de bijgevoegde pluggen, sla de pluggen in de muur en schroef behuizing "A" aan de muur met behulp van de schroeven uit de montageset. Afb. 3

Montage van de behuizing van de afzuigkap onder een kastje. a) maak een papieren sjabloon van de positie van de montageopeningen aan de bovenkant van de behuizing van de afzuigkap en de luchtuitstroomopening (alleen als de afzuigkap als absorptieapparaat wordt gebruikt), b) boor de benodigde gaten in de onderkant van het kastje en bevestig de behuizing van de afzuigkap met behulp van eerder gekochte schroeven. Attentie: - als u de afzuigkap gebruikt om geuren te absorberen, dan hoeft u de uitstroomopeningen die zich in de bovenkant van de behuizing van de afzuigkap bevinden niet af te schermen. - als u de afzuigkap gebruikt om lucht af te zuigen en de afvoeropening bevindt zich boven het kastje, dan moet u voor de afvoerbuis extra openingen zagen in de verschillende planken van het kastje. Aansluiting op het lichtnet en controle van de werking Na aansluiting op het lichtnet (in overeenstemming met de eerder vermelde vereisten), moet u controleren of de verlichting van de afzuigkap het doet en of de motor goed werkt. Na installatie van de afzuigkap moet het stopcontact toegankelijk blijven, zodat de stekker uit het stopcontact getrokken kan worden.20

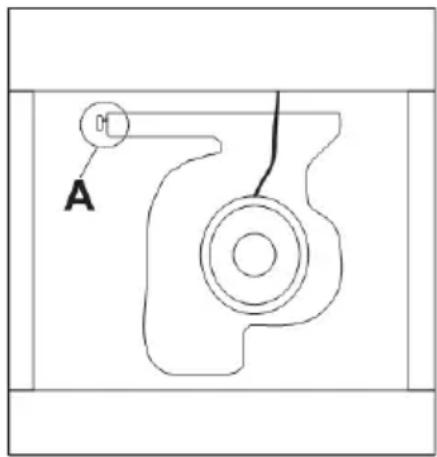

Instellingen van de werkingswijze van de afzuigkap Instelling van de afzuigfunctie van de afzuigkap Bij gebruik van de afzuigfunctie wordt de lucht via een speciale leiding naar buiten afgevoerd. De afzuigkap moet zijn aangesloten op een afvoeropening met behulp van een stijve of flexibele buis met een doorsnede van 120 mm en speciale buisklemmen die verkrijgbaar zijn in een winkel met installatiematerialen. Eén uiteinde van de buis moet verbonden worden aan het aansluitstuk, het andere uiteinde aan de luchtafvoeropening. Zet de hendel voor instelling van de werkingswijze in de bovenste positie. Deze hendel bevindt zich aan de zijkant van het voorste gedeelte van het plastic motoromhulsel aan de binnenzijde van de afzuigkap - (afb. 4, pos. A) Laat de aansluiting uitvoeren door een installateur Afb. 4 Instelling van de afzuigkap voor het absorberen van geuren Bij deze optie wordt de lucht gefilterd en weer teruggeblazen in de ruimte door de speciale openingen die zich in het bovenste gedeelte van de behuizing van de afzuigkap bevinden. Bij deze instelling moet u een actieve koolfilter aanschaffen en installeren (zie voor de montage verderop in de gebruiksaanwijzing). Bovendien moet u de hendel voor instelling van de werkingswijze in de onderste positie zetten (afb. 4, pos. A) en de luchtafvoeropening met de afsluitdop dichtmaken (afb. 1, pos. B). Snelheid van de ventilator De laagste en middelste snelheid gebruikt u onder normale omstandigheden en als er zich weinig dampen vormen. De hoogste snelheid alleen toepassen als er zich veel keukendampen vormen, bijv. tijdens het bakken of grillen. BEDIENING Veiligheid van de gebruiker Houd u onvoorwaardelijk aan de veiligheidsaanbevelingen uit deze gebruiksaanwijzing! Dit apparaat is niet bestemd voor gebruik door personen (waaronder kinderen) met lichamelijke of geestelijke beperkingen of personen zonder ervaring met of kennis van het apparaat, tenzij dit gebruik plaatsvindt onder toezicht of overeenkomstig de21

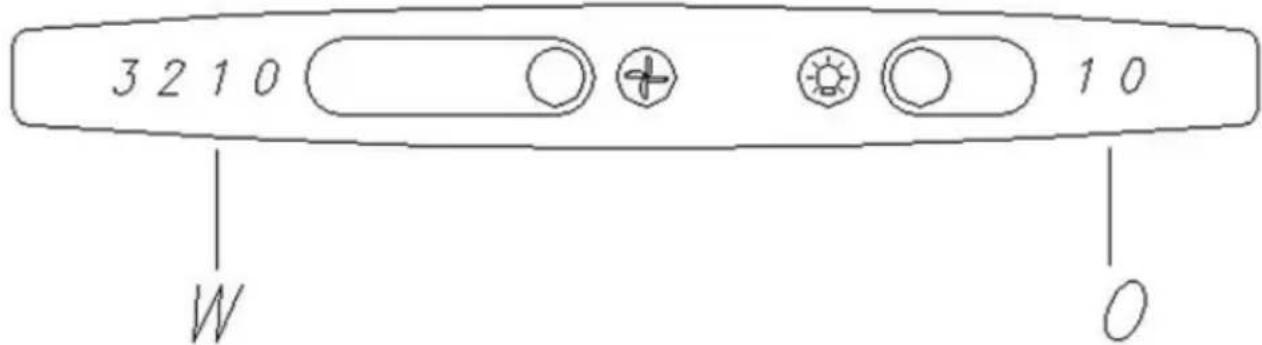

gebruiksaanwijzing van het apparaat, door personen die verantwoordelijk zijn voor hun veiligheid. Het anti-vetfilter en het actieve koolfilter moeten volgens de aanwijzingen van de producent worden vervangen, of sneller bij intensief gebruik (meer dan 4 uur per dag). Wanneer u gebruik maakt van een gasfornuis is het niet toegestaan om vlammen onbedekt te laten branden. Draai de vlam naar het minimum als u een pan van de brander afhaalt. Controleer altijd of de vlam niet voorbij de rand van de pan komt. Dit veroorzaakt ongewenst energieverlies en onveilige warmteconcentraties. Gebruik de afzuigkap niet voor andere doeleinden dan waarvoor hij bestemd is. Bedieningspaneel De werking van de afzuigkap wordt gecontroleerd met behulp van een gecombineerde schakelaar Afb. 5 - 'W" "1" - inschakelen van de eerste snelheid van de motor van de afzuigkap, - "2" - tweede snelheid van de motor van de afzuigkap, - "3" - derde snelheid van de motor van de afzuigkap, -"0" - de motor van de afzuigkap is uitgeschakeld, - "O" "1-0" - inschakelen / uitschakelen van de verlichting. Deze regulering maakt het mogelijk om de optimale ventilatorsnelheid te kiezen bij een zo laag mogelijk geluidsniveau.

REINIGING EN ONDERHOUD

Onderhoud Regelmatig onderhoud en reiniging van het apparaat garandeert een goede en storingsvrije werking van de afzuigkap en verlengt zijn levensduur. Let er vooral op dat het anti-vetfilter en het actieve koolfilter volgens de aanbevelingen van de producent worden vervangen.22

Bij normaal gebruik van de afzuigkap moet het filter om de twee maanden worden vervangen.

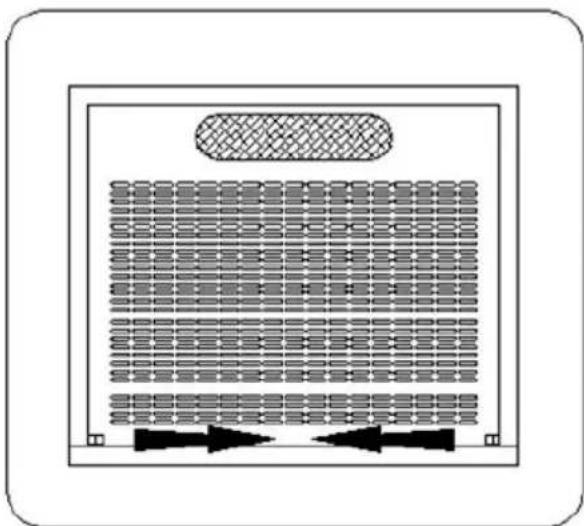

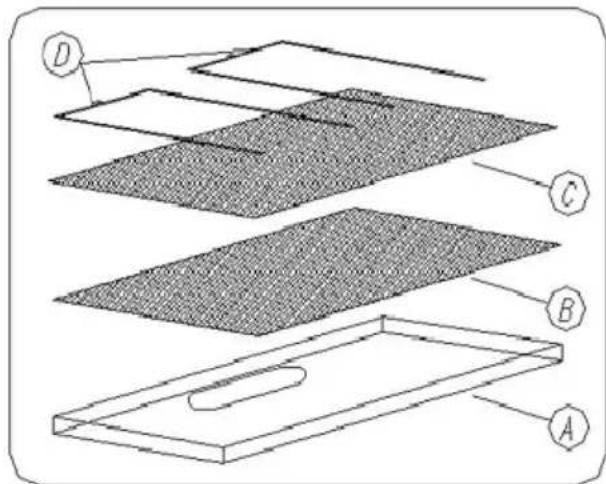

U demonteert het filter als volgt: a) verwijder het onderscherm door de veersloten los te maken (afb. 6), b) demonteer het draad dat het filter vasthoudt (afb. 7, pos. D) c) verwijder het anti-vetfilter (afb. 7, pos. B) Actieve koolfilter

Het actieve koolfilter uitsluitend gebruiken wanneer de afzuigkap niet is verbonden met een ventilatiekanaal. Het actieve koolfilter absorbeert geurtjes totdat het verzadigd is. Het kan niet gewassen of geregenereerd worden en het moet minimaal eenmaal per 2 maanden vervangen worden, of vaker bij intensief gebruik.

- verwijder het onderscherm door de veersloten los te maken (afb. 6), - vervang het actieve koolfilter (afb. 7, pos. c) dat zich op het anti-vetfilter bevindt (afb. 7, pos. B), - bevestig het anti-vetfilter en het actieve koolfilter aan de afzuigkap met behulp van het draad (afb. 7, pos. D).

REINIGING EN ONDERHOUD

Verlichting De verlichtingsinstallatie bestaat uit lampjes met een vermogen van 40 W. Voor vervanging van een lampje handelt u als volgt: a) verwijder het onderscherm van de afzuigkap, b) vervang het lampje, gebruik hiervoor een stukje stof of papier, c) plaats het onderscherm terug op de behuizing van de afzuigkap, Reiniging Tijdens het reinigen van de afzuigkap is het volgende niet toegestaan: - Het gebruik van drijfnatte doekjes, sponsjes of een waterstraal. - Het gebruik van oplosmiddelen of alcohol, hierdoor kunnen gelakte oppervlakten mat worden. - Het gebruik van bijtende middelen, vooral niet voor roestvrijstalen oppervlakten. - Het gebruik van harde, ruwe doekjes Vergeet niet het apparaat los te koppelen van het lichtnet. Aanbevolen wordt het gebruik van een vochtig doekje en een neutraal schoonmaakmiddel.23
