LEIHDC90SCEU - Hotte FALCON - Notice d'utilisation et mode d'emploi gratuit

Marque	Falcon
Modèle	LEIHDC90SCEU
Type de produit	Hotte de cuisine
Largeur	90 cm
Hauteur d'installation minimale au-dessus du plan de cuisson	650 mm
Version d'évacuation	Aspirante (évacuation externe) ou filtrante (recyclage)
Diamètre de sortie d'air	150 mm ou 125 mm (réducteur fourni)
Nombre de vitesses	3 (minimale, moyenne, maximale)
Éclairage	Lampe halogène 28 W
Type de filtre anti-graisse	Métallique autoporteur, lavable au lave-vaisselle
Fréquence de nettoyage des filtres anti-graisse	Tous les 2 mois (ou plus souvent selon usage)
Type de filtre anti-odeur (version filtrante)	Filtre à charbon actif, non lavable, à remplacer
Fréquence de remplacement du filtre à charbon actif	Tous les 4 mois (ou plus souvent selon usage)
Alimentation électrique	230 V ~ 50 Hz (vérifier la plaque signalétique)
Classe électrique	Classe I (mise à la terre obligatoire)
Cheminée télescopique	Oui, en deux parties (supérieure et inférieure)
Utilisation prévue	Domestique, élimination des odeurs de cuisine
Consignes de sécurité importantes	Ne pas flamber sous la hotte ; éviter les flammes libres ; assurer une aération suffisante en cas d'appareils à gaz
Entretien des surfaces	Chiffon humide et détergent liquide neutre
Déclaration environnementale	Ne pas jeter avec les déchets ménagers ; recyclage via points de collecte pour appareils électriques et électroniques

FOIRE AUX QUESTIONS - LEIHDC90SCEU FALCON

Quelle est la hauteur d'installation minimale entre la hotte et la plaque de cuisson ?

La distance minimale de sécurité est de 650 mm (certains modèles peuvent être installés plus bas, reportez-vous aux sections Encombrement et Installation de la notice).

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse métalliques sont lavables au lave-vaisselle. Retirez-les en les poussant vers l'arrière et en tirant vers le bas. Laissez-les sécher avant de les remonter. Nettoyez-les tous les 2 mois environ.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est pas lavable et doit être remplacé tous les 4 mois (ou plus souvent en cas d'utilisation intensive). Il est utilisé en version filtrante (recyclage).

Comment remplacer l'ampoule de l'éclairage ?

L'éclairage utilise une lampe halogène de 28 W. Retirez les filtres anti-graisse, dévissez l'ancienne lampe et remplacez-la par une neuve de mêmes caractéristiques. Remontez les filtres.

Puis-je utiliser la hotte en version évacuation ou recyclage ?

Oui, la hotte peut être installée en version aspirante (évacuation vers l'extérieur avec un tuyau de 150 ou 125 mm) ou en version filtrante (recyclage avec filtre à charbon actif). En version filtrante, les grilles de direction doivent être mises en place.

Quel diamètre de tuyau d'évacuation utiliser ?

La sortie d'air est prévue pour un diamètre de 150 mm. Un réducteur 150-120 mm et un anneau d'agrandissement 120-125 mm sont fournis pour utiliser un diamètre de 125 mm.

Comment installer la cheminée télescopique ?

La cheminée se compose de deux parties. La cheminée supérieure se fixe aux brides au plafond avec 4 vis. La cheminée inférieure s'enclenche entre la supérieure et le mur, puis se visse au corps de la hotte avec 2 vis.

La hotte est-elle bruyante ?

La hotte propose 3 vitesses. La vitesse minimale est conçue pour un changement d'air particulièrement silencieux. La vitesse maximale offre un débit élevé mais avec un niveau sonore plus élevé.

Que faire en cas d'utilisation d'appareils à gaz sous la hotte ?

Si des appareils à gaz sont utilisés dans la pièce, il est impératif de prévoir une aération suffisante. La hotte ne doit pas être connectée à des conduites d'évacuation de fumées de combustion.

Comment nettoyer l'extérieur de la hotte ?

Utilisez un chiffon humide avec un détergent liquide neutre. Évitez les produits abrasifs. Débranchez toujours la hotte avant l'entretien.

MODE D'EMPLOI LEIHDC90SCEU FALCON

Manuel d'Instructions

Bedienungsanleitung

Gebruiksaanwijzing

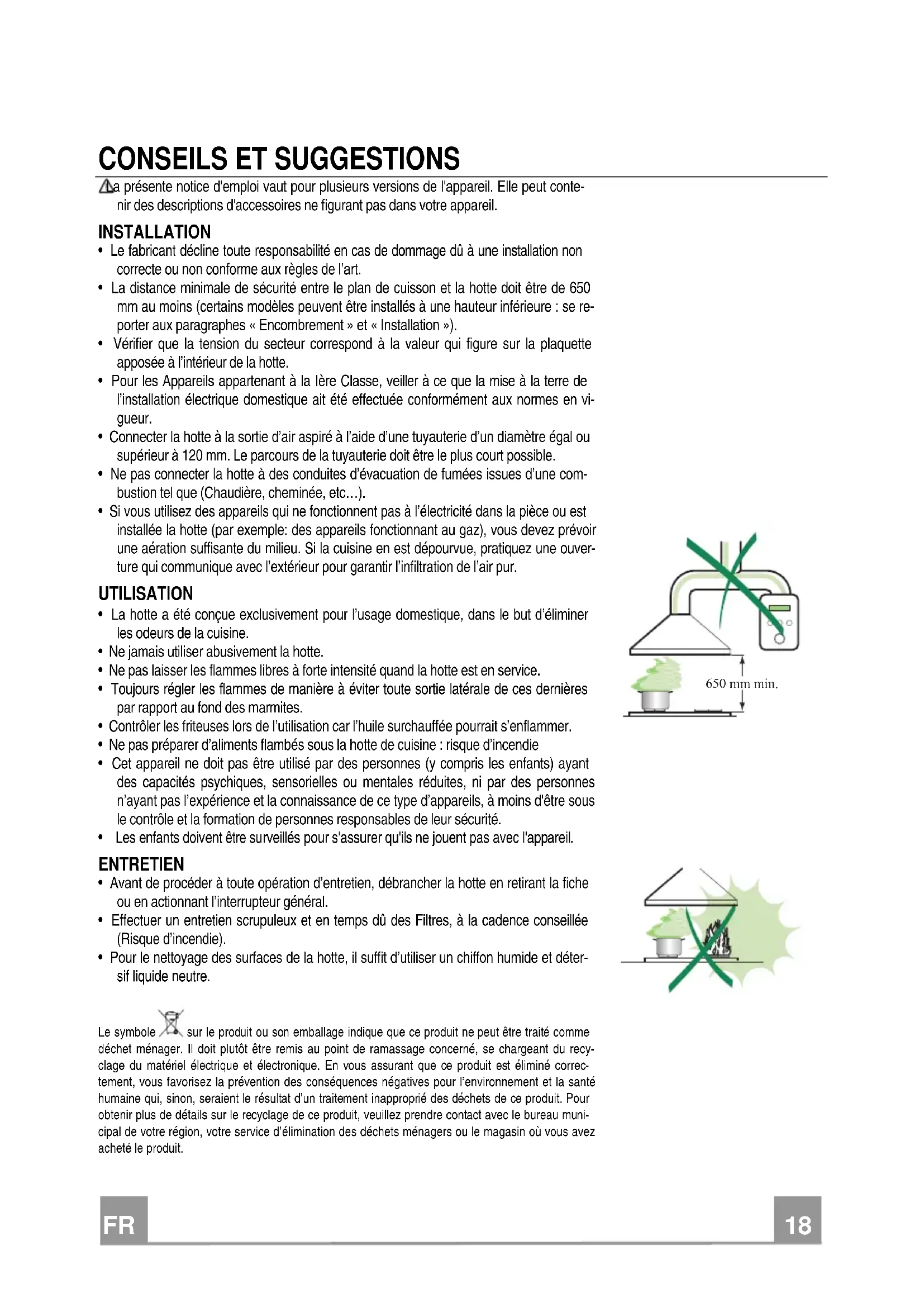

a presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contener des descriptions d'accessoires ne figurant pas dans votre apparéil.

INSTALLATION

• Le fabricant decline toute responsabilité en cas de dommage d' à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certaines modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphs « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuee conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspièr à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.

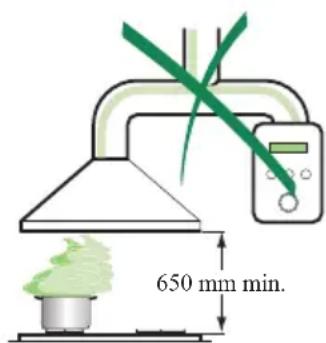

• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilise des appareils qui ne fonctionnent pas à l'électricité dans la piece ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous doivent prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratique une ouverteure qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a ete conque exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intensité quand la hotte est en service.
• Toujours regler les flammes de maniere à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.

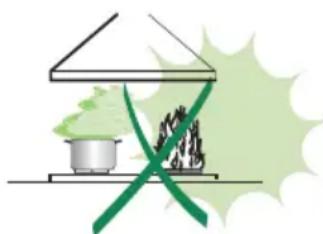

• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacities psychiques, sensorielles ou mentales réduites, ni par des personnes n'avant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps dû des Filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et déter-sif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit plutot etre remis au point de ramassage concerné, se chargeant du recyclage du materiel electrique et electronique. En youss assurant que ce produit est elimine correctement, vous favorisez la prevention des conséquences négatives pour l'environnement et la santheumaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de voire region, voite service d'elimination des déchets menagers ou le magasin ou vous aze achete le produit.

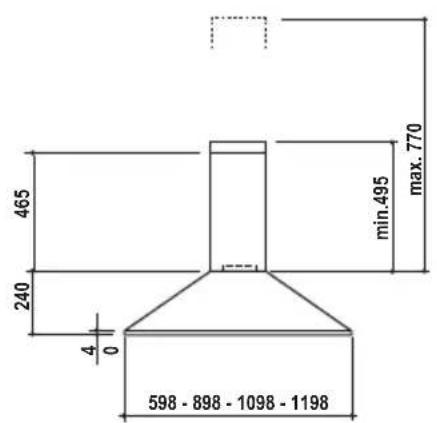

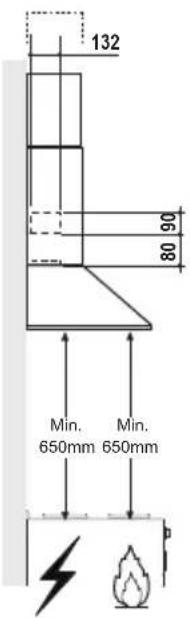

Encombrement

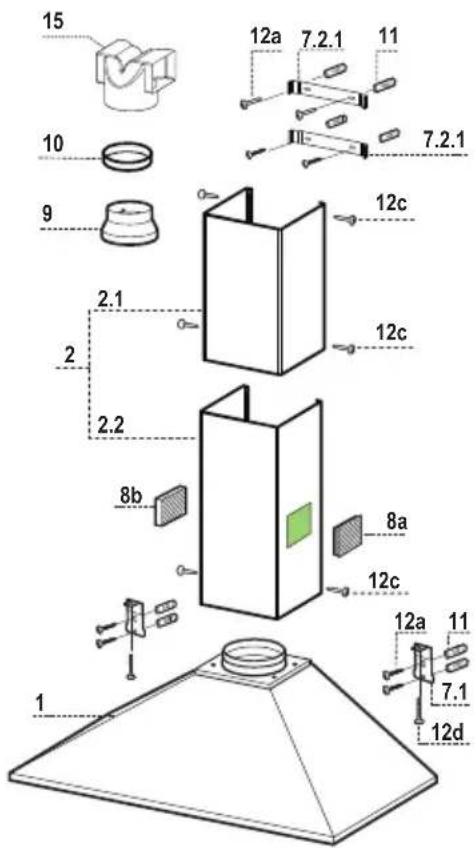

Composants

Réf. Q.te Composants de Produit

1 1 Corps Hotte equipe de: Commandes, Lumiere, Groupe Ventilateur, Filtres
2 1 Cheminée Télescopique formée par :
2.1 1 Cheminee Supérieure
2.2 1 Cheminee Inférieure
8a 1 Grille en Direction Droite Sortie Air
8b 1 Grille en Direction Gauche Sortie Air
9 1 Flamque de Reduction 150-120 mm
10 1 Anneau de raccord 120 - 125 mm
15 1 Raccord Sortie Air

Réf. Q.té Composants pour l'installation

7.1 2 Brides Fixation Corps Hotte
7.2.1 2 Brides Fixation Cheminée Supérieure

11 8 Chevilles

12a 8 Vis 4,2 x 44,4
12c 6 Vis 2,9 x 9,5
12d 2 Vis M4 x 25

Q.té	Documentation
1	Manuel d'instructions

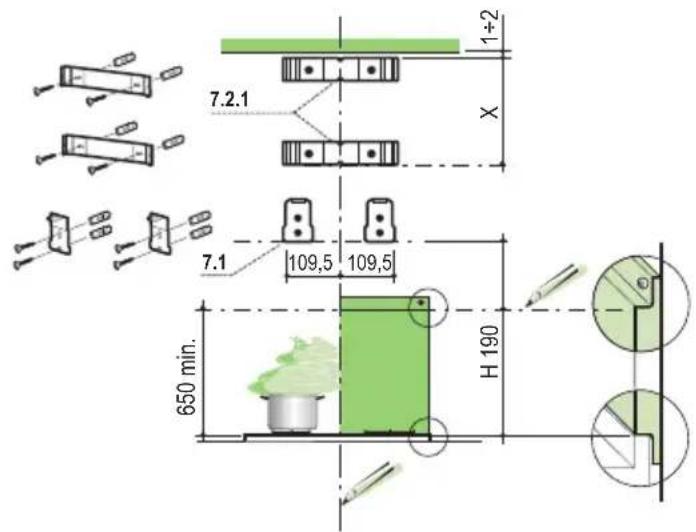

Perçage Paroi et Fixation Brides

Tracer sur la paroi :

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte.
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans embases : à la cote H (H = hauteur de la partie en vue de l'embase), en cas d'installation avec embase.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous de la bride.
• Poser comme indiqué, la bride 7.1 à 109,5 mm de la ligne verticale de repère, et 190 mm au-dessus de la ligne horizontale de repère.
• Marquer les centres des trous de la bride.
• Répéter cette opération sur le côte opposé.

L'Embase doit être montée avant d'instructor le corps de la hotte et si l'on souhaite la fixer au mur par le haut ou par le bas, il est nécessaire de la monter à la juste hauteur avant de monter les bases. Comme il s'agit d'une opération complexe, elle doit être confiée à l'installateur de la cuisine ou à un personnel compétent ayant pris reconnaissance de toutes les dimensions finale des meubles.

En se limitant à la fixation supérieure, procéder comme suit :

• Poser l'embase sur la base en inscrant l'intercalaire inférieur entre le plan supérieur et la parroi, en le centrant par rapport à la ligne verticale de repère.
• Marquer les centres des deux trough de l'intercalaire supérieur.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trouss.
• Fixer les brides en utilisant les vis 12a fournies.
• Si presente, fixer l'embase, en utilisant les vis 12a fournies.

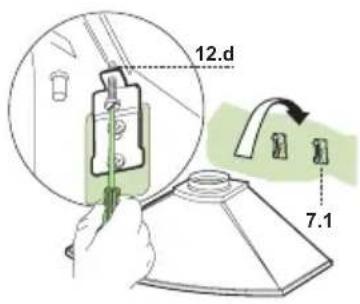

Montage Corps Hotte

• Visser sur les brides 7.1 les 2 vis 12d fournies.
• Accrocher le corps hotte aux brides 7.1, en le centrant sur la ligne verticale.
• Agir sur les vis 12d, par le dessous de la hotte pour en niveler le corps.

Connexions

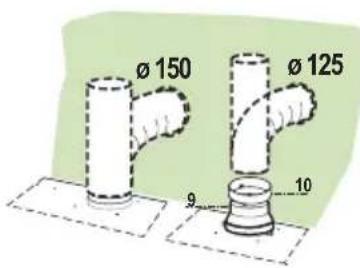

SORTIE DE L'AIR EN VERSION EVACUATION

Pour l'installation dans la Version Aspirante, connecter la hotte au tuyau d'évacuation, au moyen d'un tuyau rigide ou flexible de 150 ou 125 mm, que l'installateur pourrait désirar à son propre gré.

• Pour raccord de 125 mm ,insérer la bride de réduction 9 sur la sortie du corps de hotte et l'anneau d'agrandissement 10 de 120-125 mm sur la bride.
  Fixer le tuyau à l'aide du collet serre-tuyaux. Le matériel nécessaire n'est pas fourni avec l'appareil.
• Retirer les filtres anti-odeur au charbon actif, s'ils sont montés.

SORTIE AIR VERSION FILTRANTE

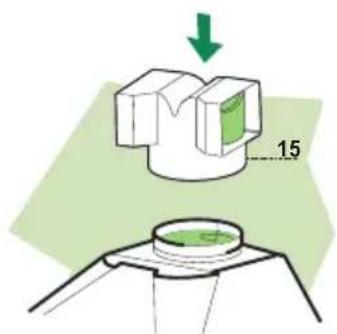

• Appliquer par pression le raccord sortie air 15 sur la sortie du corps de la hotte.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• Enlever les filtres àGRAISSSE (voir § "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du diffuseur.

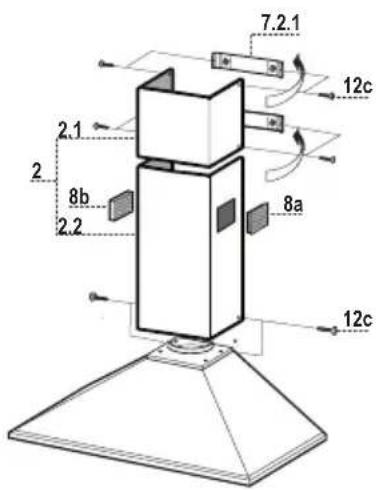

Montage Cheminée

Cheminée supérieure

• Elargir légerement les deux bords lateraux, et les accrocher derrière les brides 7.2.1; referrer jusqu'à la butée.
• Fixer létairelement aux brides, à l'aide des 4 vis 12c (2,9 x 9,5) fournies.

Cheminée inférieure

• Elargir légarèment les deux bords latéraux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; referrer jusqu'à la butée.
• Fixer létalement la partie inférieure au corps hotter, à l'aide des deux 2 vis 12c (2,9 x 9,5) fournies.
• Pour la version filtrante, appliquer les grilles de direction 8a - 8b dans les logements prévus à cet effet, pour que les symboles de direction soient orientés vers le haut et le face avant de la hotte. S'assurer qu'elles soient bien insérées dans le Raccord 15.

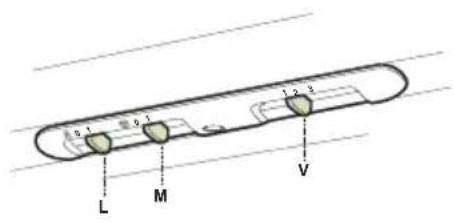

L Lumières Allume et étant l'éclairage.
M Moteur Allume et eteint le moteur aspiration
V Vitesses Determine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un changé d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.

2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre début d'air traité et niveau sonore.

3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus frequently en cas d'emploi particulièrement intense.

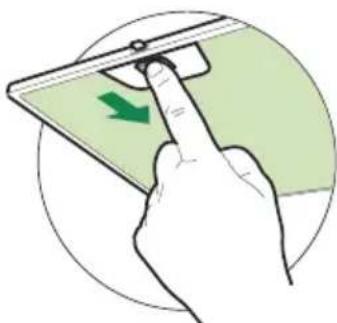

• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser secher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (Version filtrante)

Il ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d'emploi ou plus frequentlyment en cas d'emploi particulièrement intense.

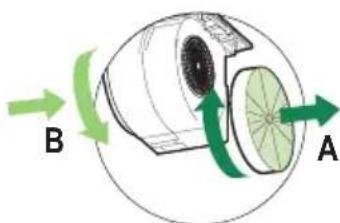

REEMPLACEMENT Filtre AU CHARBON ACTIF

• Retirer les filtrres anti-graisse métalliques.
• Retirer les filtrés anti-odeur au charbon actif satures, comme indiqué (A).
• Monter les nouveaux filtrres (B).
• Remonter le filtres anti-graisse métalliques.

Eclairage

Lampe halogène de 28 W.

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Ref. Qtd Componentes do produits

1 1 Corpo do exaustor equipo com: Comandos, iluminação,roupodoventiladora efiltros
2 1 Chaminé telesçópica formada por:
2.1 1 Chaminé superior
2.2 1 Chaminé inferior
8a 1 Grade direccionada de saida de ar Dir.
8b 1 Grade direccionada de saida de ar Esq.
9 1 Flange de reducao 150-120 mm
10 1 Adaptar anel 120-125 mm
15 1 Conexão da saída de ar

Ref. Qtd Componentes de instalacao
