LEIHDC90SCEU - Dunstabzugshaube FALCON - Kostenlose Bedienungsanleitung

Marke	Falcon
Modell	LEIHDC90SCEU
Produkttyp	Dunstabzugshaube
Breite	90 cm
Minimale Installationshöhe über der Kochfläche	650 mm
Abluftversion	Abluft (Abluft nach außen) oder Umluft (Rezirkulation)
Luftaustrittsdurchmesser	150 mm oder 125 mm (Reduzierstück beiliegend)
Anzahl Geschwindigkeitsstufen	3 (niedrig, mittel, hoch)
Beleuchtung	Halogenlampe 28 W
Typ des Fettfilters	Metall, selbsttragend, spülmaschinenfest
Reinigungsintervall der Fettfilter	Alle 2 Monate (oder häufiger je nach Nutzung)
Typ des Geruchsfilters (Umluftversion)	Aktivkohlefilter, nicht waschbar, austauschbar
Austauschintervall des Aktivkohlefilters	Alle 4 Monate (oder häufiger je nach Nutzung)
Stromversorgung	230 V ~ 50 Hz (Typenschild beachten)
Elektrische Klasse	Klasse I (Erdung erforderlich)
Teleskopschornstein	Ja, zweiteilig (oberer und unterer Teil)
Verwendungszweck	Haushalt, Beseitigung von Küchengerüchen
Wichtige Sicherheitshinweise	Nicht unter der Dunstabzugshaube flambieren; offene Flammen vermeiden; bei Gasgeräten ausreichende Belüftung sicherstellen
Oberflächenpflege	Feuchtes Tuch und neutrales Flüssigwaschmittel
Umwelterklärung	Nicht mit dem Hausmüll entsorgen; Recycling über Sammelstellen für Elektro- und Elektronikgeräte

Häufig gestellte Fragen - LEIHDC90SCEU FALCON

Wie hoch ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm (einige Modelle können niedriger installiert werden, siehe Abschnitte Abmessungen und Installation der Anleitung).

Wie reinige ich die Fettfilter?

Die Metallfettfilter sind spülmaschinenfest. Entfernen Sie sie, indem Sie sie nach hinten drücken und nach unten ziehen. Lassen Sie sie trocknen, bevor Sie sie wieder einsetzen. Reinigen Sie sie etwa alle 2 Monate.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und muss alle 4 Monate ausgetauscht werden (oder häufiger bei starker Nutzung). Er wird in der Umluftversion verwendet.

Wie ersetze ich die Glühbirne der Beleuchtung?

Die Beleuchtung verwendet eine Halogenlampe mit 28 W. Entfernen Sie die Fettfilter, schrauben Sie die alte Lampe heraus und ersetzen Sie sie durch eine neue mit denselben Eigenschaften. Setzen Sie die Filter wieder ein.

Kann ich die Dunstabzugshaube in der Abluft- oder Umluftversion verwenden?

Ja, die Dunstabzugshaube kann in der Abluftversion (Abluft nach außen mit einem Rohr von 150 oder 125 mm) oder in der Umluftversion (Rezirkulation mit Aktivkohlefilter) installiert werden. In der Umluftversion müssen die Luftleitgitter angebracht werden.

Welchen Durchmesser des Abluftrohrs verwenden?

Der Luftauslass ist für einen Durchmesser von 150 mm ausgelegt. Ein Reduzierstück 150-120 mm und ein Erweiterungsring 120-125 mm werden mitgeliefert, um einen Durchmesser von 125 mm zu verwenden.

Wie installiere ich den Teleskopschornstein?

Der Schornstein besteht aus zwei Teilen. Der obere Schornstein wird mit 4 Schrauben an den Halterungen an der Decke befestigt. Der untere Schornstein rastet zwischen dem oberen Teil und der Wand ein und wird dann mit 2 Schrauben am Korpus der Dunstabzugshaube festgeschraubt.

Ist die Dunstabzugshaube laut?

Die Dunstabzugshaube bietet 3 Geschwindigkeitsstufen. Die niedrigste Stufe ist für einen besonders leisen Luftwechsel ausgelegt. Die höchste Stufe bietet eine hohe Luftleistung, jedoch mit höherem Geräuschpegel.

Was ist bei Verwendung von Gasgeräten unter der Dunstabzugshaube zu beachten?

Wenn in dem Raum Gasgeräte verwendet werden, muss unbedingt für eine ausreichende Belüftung gesorgt werden. Die Dunstabzugshaube darf nicht an Abgasleitungen von Verbrennungsgeräten angeschlossen werden.

Wie reinige ich die Außenseite der Dunstabzugshaube?

Verwenden Sie ein feuchtes Tuch mit einem neutralen Flüssigwaschmittel. Vermeiden Sie Scheuermittel. Ziehen Sie vor der Reinigung immer den Netzstecker.

BEDIENUNGSANLEITUNG LEIHDC90SCEU FALCON

EMPFEHLUNGEN UND HINWEISE 25
CHARACTERISTIKEN 26
MONTAGE 27
BEDIENUNG 30
WARTUNG. 31

INHOUDSOPGAVE

NL

ADVIEZEN EN SUGGESTIES 32
EIGENSCHAPPEN 33
INSTALLATIE 34
GEBRUIK 37
ONDERHOUD 38

INDICE

ES

CONSEJOS Y SUGERENCIAS 39
CHARACTERISTICAS 40
INSTALACION 41
USO 44
MANTENIMIENTO 45

INDICE

PT

CONSELHOSE SUGGESTOES 46

CHARACTERISTICAS 47

INSTALACAO 48

UTILIZACAO 51

MANUTENCAO 52

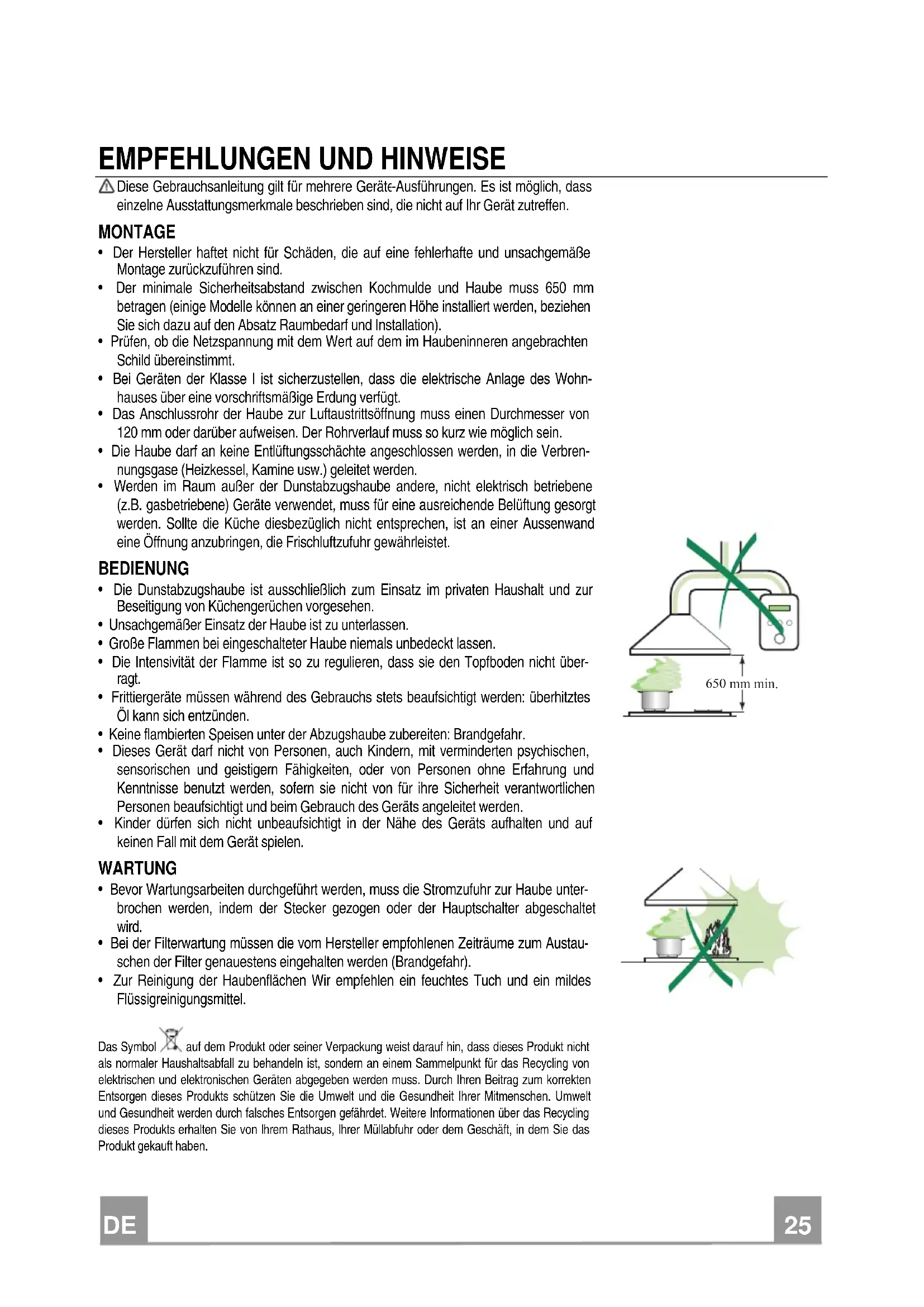

EMPFEHLUNGEN UND HINWEISE

These Gebrauchsanleitung gilt fur mehrere Geräte-Ausfuhrungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäß Montage zurückzuführen sind.

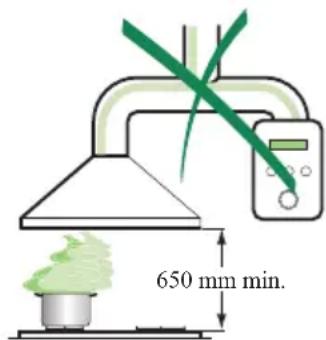

• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650mm betragen (eineige Modelle können an einer geringeren Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschrifsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftastrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
  Die Haubearf an keine Entlufungsschache angeschlssen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüfung gesört werden. Soltte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubRINGen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Kuchengerüchen vorgesehen.
• Unsachgemäß Einsatz der Haube ist zu unterlassen.
  GroBe Flammen bei eingeschalteter Haube niemals unbedeckt lessen.
  Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzüden.

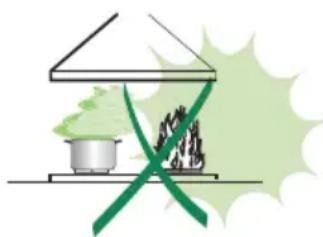

• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Höhe des Geräts aufhalten und auf keinen Fall mit dem Gerät speiten.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschelt wird.
• Bei der Filterwartung mussen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgebung).
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesees Produkts schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling thesees Produkts erhalten Sie von Ihr Hem Rathaus, Ihr Mullabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

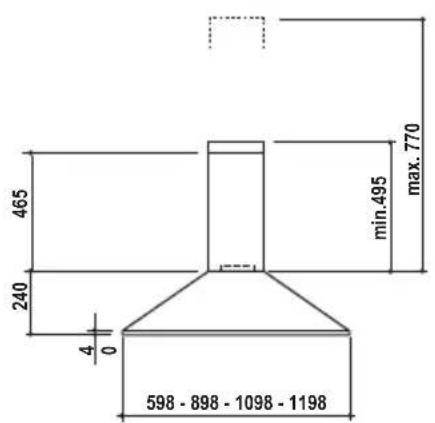

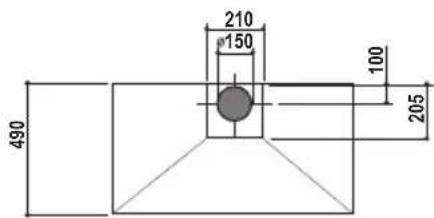

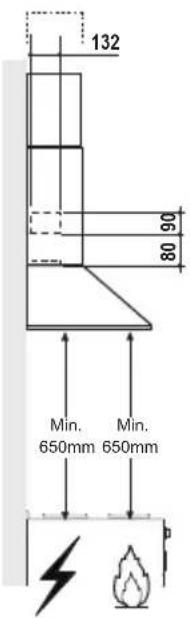

Platzbedarf

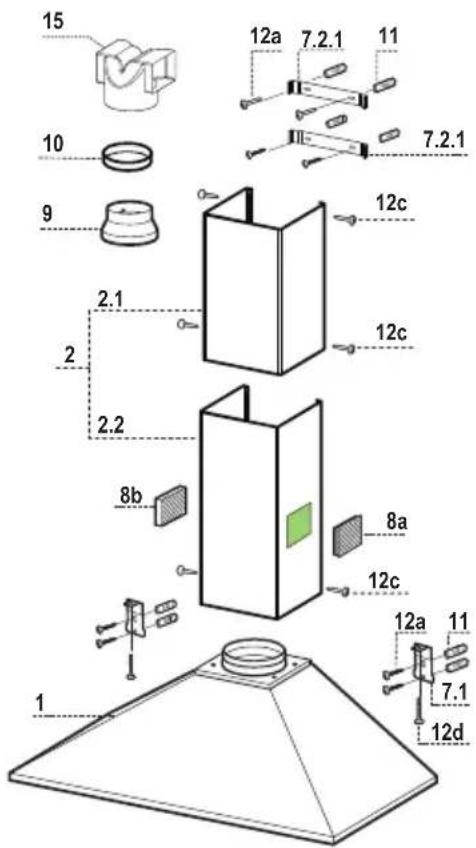

Koponenten

Pos. St. Produktkomponenten

1 1 Haubenkowski mit Schaltern, Beleuchtung, Geblasegruppe, Filtern
21 Teleskopkamin bestehend aus:
2.1 1 oberer Kaminteil
2.2 1 unterer Kaminteil
8a 1 Luftleitgitter Luftaustritt rechts
8b 1 Luftleitgitter Luftaustritt links
9 1 Reduzierflansch 150-120 mm
10 1 Anschlussflansch 125 mm
15 1 Luftastritt-Anschlussstück

Pos. St. Montagekomponenten

7.1 2 Befestigungsbügel Haubenkorper
7.2.1 2 Befestigungsbügel oberer Kaminteil
11 8 Dübel
12a 8 Schrauben 4,2 x 44,4
12c 6 Schrauben 2,9 x 9,5
12d 2 Schrauben M4 x 25

St.	Dokumentation
1	Bedienungsanleitung

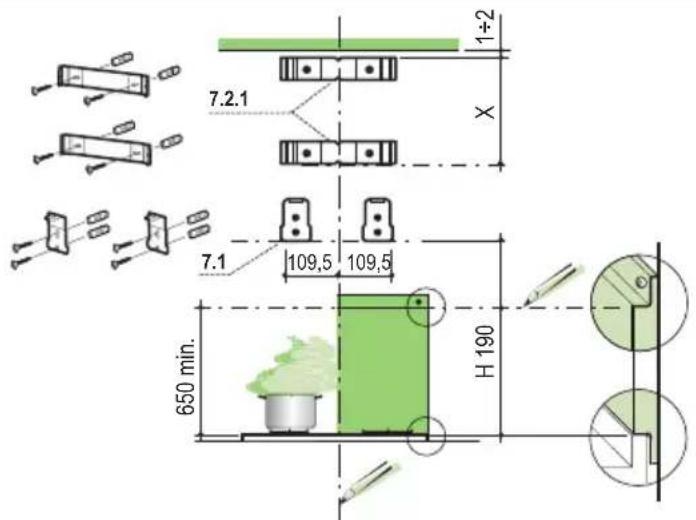

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Nachstehende Linien an die Wand zeichnen:

• eine vertikale Linie bis zur Decke oder oberen Begrenzung, und bzw. in der Mitte des Bereiches, in dem die Haube montiert werden soll;
• eine horizontale Linie: mit einem minimalen Abstand von 650~mm zur Kochmulde bei Montage ohne Rückwandpaneel; mit einem Abstand H (Höhe des sightbaren Teils des Rückwandpaneels) bei Montage mit Rückwandpaneel.
• Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnitt) auf die vertikale Bezugslinie ausrichten.
• Die Mitte der beiden Bügellocher an der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist ( X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitt) auf die vertikale Bezugslinie ausrichten.
  Die Mitte der Bügellocher an der Wand markieren.
• Einen der beiden Biegel 7.1 109,5 mm von der vertikalen Bezugslinie und 190 mm oberhalb der horizontalen Bezugslinie auflegen.
• Die Mittelpunkte der Bügelbohrungen an der Wand markieren.
• Gleichermassen an der gegenüberliegenden Seite vorgehen.

Das Rückwandpaneel wird vor der Dunstabzugshaube montiert; falls es sowohl an der Oberwie auch Unterseite befestigt werden soll, muss es vor Montage der Unterschränke in korrekter Höhe fixiert werden. Da es sich hierbei um einen komplexen Arbeitsschrift handelt, muss dieser Vorgang vom Kicheninstalleur bzw. auf jeder Fall von erfahrenem Personal durchgeführt werden, das die Endmaße der Kichenmöbel kennt.

Wird das Rückwandpaneel nur oben fixiert, ist wie nachstehend vorzugehen:

• Das Paneel auf den Unterschrank stellen und den unteren Rand zwischen Arbeitsfläche und Wand schieben, wobei die Rückwand auf die vertikale Bezugslinie auszurichten ist.
  Die Bohrungen an der oberen Kante kennzeichnen.
• Mit einem Bohrer 8 mm die markierten Punkte bohren.
  Die Dübel 11 in die Bohrungen eingufen.
  Die Bugel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
• Falls ein Rückwandpaneel vorhanden ist, diesen mit den mitgelieferten Schrauben 12a (4,2 x 44.4) fixieren.

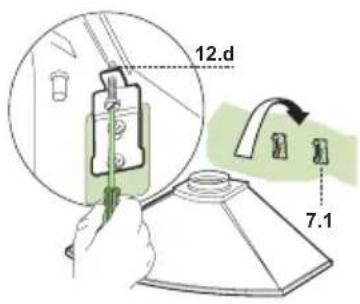

Montage des Haubenkörpers

• Bei den Bügeln 7.1 die 2 mitgelieferten Schrauben 12d einschrauben.
• Den Haubenkowski bei den Haltebügeln 7.1 einhängen und auf die vertikale Linie ausrichten.
• Mit Hilfe der Schrauben 12d vom Haubenunteren her den Haubenkörper ausrichten.

Anschlüsse

LUFTAUSTRITT BEI DER ABSAUGVERSION

Für die Installation als Absaugversion die Haube mittels eines starren oder flexiblen Rohrs mit 150 oder 125mm anschließen, das vom Installateur ausgewählt wird.

• Für den Anschluss an 125 mm ,den Reduzierflansch 9 am Ausgang des Haubenkörpers und den Vergroßerungsring 10 120- 125 mm am Flansch einstecken.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Die eventuell vorhandenen Aktivkohlefilter ausbauen.

ANSCHLUSS IN UMLUFTVERSION

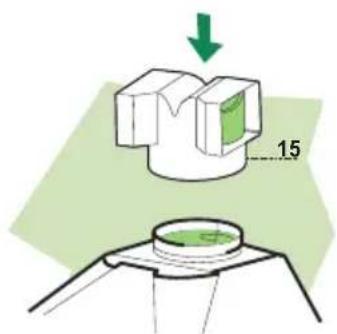

• Das Anschlussstück 15 beim Luftaustritt des Haubenkörpers eindräcken.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTKROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm Zwischengeschaltet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

Kaminmontage

Oberer Kaminteil

Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schlieben.
- Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12c (2,9 x 9,5) fixieren.

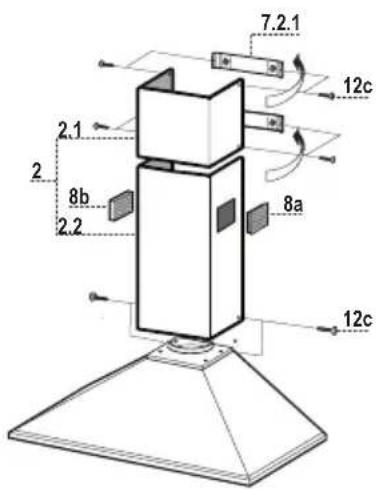

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinannderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schlieben.
• Den unteren Teil seitlich am Haubenkörper mit 2 der mitgeltiferten Schrauben 12c (2,9 x 9,5) fixieren.
• Bei Hauben mit Umluftbetrieb die Luftleitgitter 8a-8b in den entsprchenden Sitzen anbringen, und darüber so, dass die Richtungszeichen auf die Oberund Vorderseite der Haube weisen. Sicherstellen, dass sie korrekt beim Luftaustritt-Anschluss 15 eingerastet sind.

L Beleucht Schaltet die Beleuchting ein und aus

M Motor Schaltet den Geblasemotor ein und aus

V Geschw. Steuert folgende Geschwindigkeitsstufen:

1. gingste Geblasestufe, diese Stufe ist für einen ständigen und besonderleisen Luftauistauch bei geringer Kochdunstentwicklung geeignet;
   2.mittlere Gebläsestufe, eignet sichaufgrund des gute Verhältnisses zwi-schen Fordervolumen und Gerauschentwicklung fur die meisten Anwendungssituationen;
   3.hochste Geblasestufe, eignet sich für starke Kochdunstentwicklung, auch über langere Zeit hin.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden, was im Geschirrspulern möglich ist.

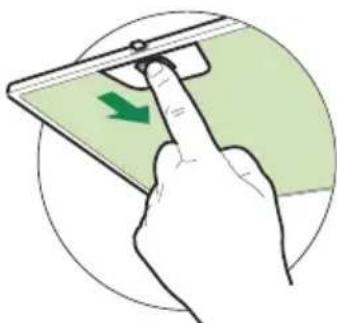

• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
  Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen halten.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sightbaren Außenseite befindet.

Geruchsfilter (Umluftversion)

Sie können weder gewaschen noch wiederverwendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch haufter auszutauschen.

AUSTAUSCHEN DER AKTIVKOHLE FILTER

Die Metallfettfilter entnehmer.
- Den gesattigten Aktivkohle-Geruchsfilter wie gezeigt entfernen (A).
Die neuen Filter wie gezeigt montieren (B).
Die Metallfettfilter wieder montieren.
Die Kohlefilter konnen mit dem Hausmull entsorgt werden.

Beleuchting

AUSWECHSELN DER LAMPEN

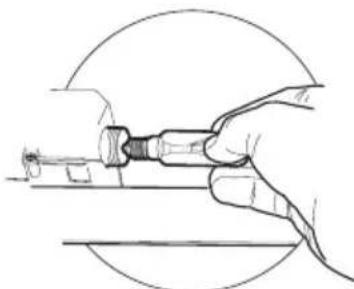

Halogenlampe 28 W

Die Metallfettfilter entfern.
Die Lampen ausschrauben und durch gleichwertige ersetzen.
Die Metallfettfilter wieder montieren.

ELEKTRISCHE AANSLUITING
