GEBRUIKSAANWIJZING LEIHDC90SCEU FALCON

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschreiben die nicht van toe-passing� op uw apparaat.

INSTALLATION

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste ofiet overeenkomstig de regels der kunst uitgevoerde installaties.

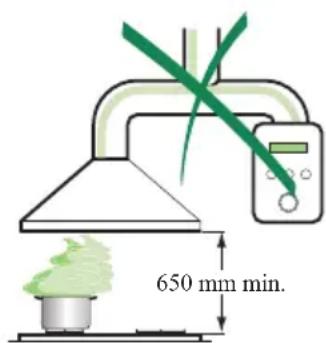

• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen können lager worden geinstalleer, raadpleeg de paragrafen afmetingen en installmentie).
• Controller of de netspanning correspondiert met de spanning die aangegeven is op hetplaatie aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120mm of groter. De leiding要去 een zo kort möglichke route afleggen.
• Sluit de wasemkap Niet aan op afvoerijpen van rook die geproduced is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die nicht op elektricitieit werkken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd worden. Indien de keulen geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het eliminenen van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap verwijl deze in werkig is.
  Regel de vlammen altijd zo dat ze Niet langus de pannen omhoogkomen.
• Controller frituurpannenijdens het gebruik: de oververhitte olie zou vlam konnen vatten.

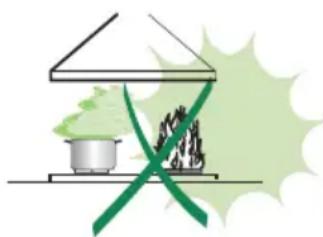

• Er mag nicht onder de afzuiqkap geflambeerd worden; brandgevaar
• Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijkke vermogens, of door Personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstruereeord over het gebruik van het apparaat door Personen die verantwoordelijk hij voor hun veiligheid.
• Kinderen要去en worden gecontroleerd om er zeker van te zijn dat ze Niet met het apparaat spelen.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters algintijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen (Brandgevaar).
• Om de oppervlakken van de kap schoon te make n is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbol op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld. Het要去chter maar een plaat worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte manier worden verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden konnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recylen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de diest belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

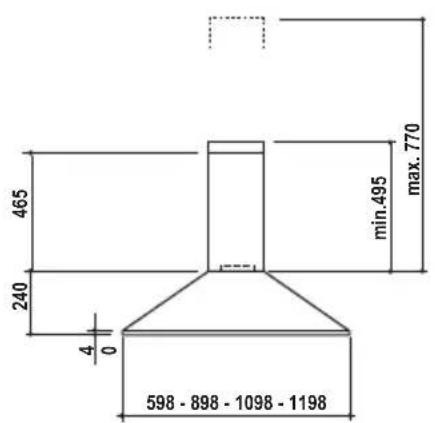

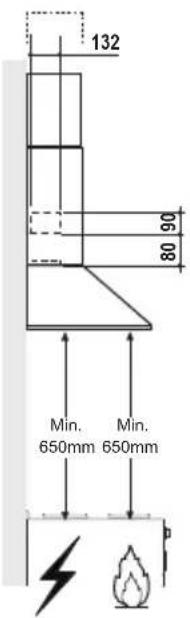

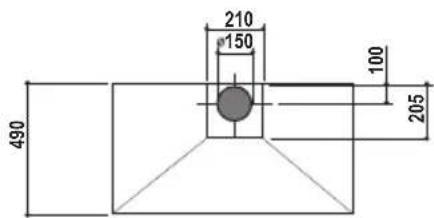

Buitenafmetingen

Onderdelen

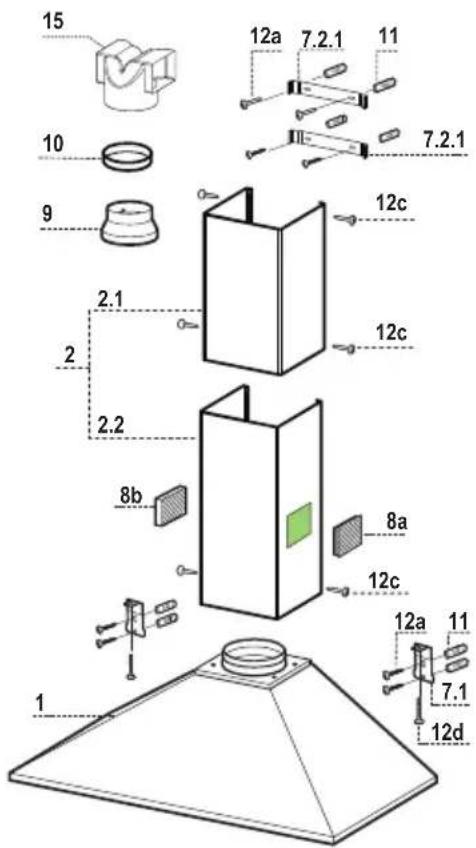

Ref. Productonderdelen

1

1

Wasemkap compleet met: bedieningen, Licht, ventilat--orgroep, filters

2 1 Telescopische schouw bestaandeuit:
2.2 1 Onderstuk
8a 1 Richtingsrooster rechts luchtuitlaat
8b 1 Richtingsrooster links luchtuitlaat
9 1 Reductieflens 150-120 mm
10 1 Flens 125 mm
15 1 Verbindingsstuk luchtuitlaat
Ref. Installatieonderdelen
7.1 2 Bevestigingsbeugels wasemkap
7.2.1 2 Bevestigingsbeugels bovenstuk van de schouw
11 8 Pluggen
12a 8 Schroeven 4,2× 44,4
12c 6 Schroeven 2,9 x 9,5
12d 2 Schroeven M4 x 25
Documentatie 1 Gebruiksaanwijzing

2.1

1

Bovenstuk

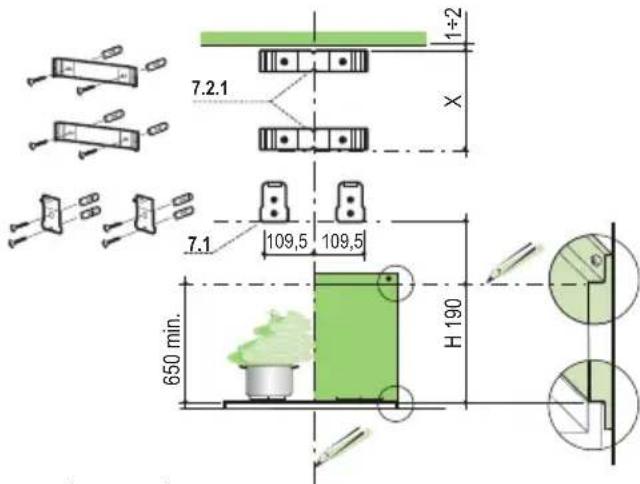

Boren van gaten in de wand en bevestiging van de beugels

Trek de volgende lijnen op de wand:

• een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installereren;
• een horizontale bijn op: min. 650~mm boven de kookplaat, voor installmentie zonder muurplaat; op hoogte H (hoogte van het zichtbare gedeelte van de muurplaat), voor installmentie met muurplaat.
• Plaats, zoals aangegeven, de beugel 7.2.1 op 1 - 2mm van het plafond of van de bovenlimiet, en lijn het midden ervan (inkepingen)uit op de verticale referentielijk.
• Teken de middelpunten van de gaten in de beugel af.
• Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel ( X = hoogte bijgeleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen)uit op de verticale referentielijk.
• Teken de middelpunten van de gaten in de beugel af.
• Plaats, zoals aangegeven, de beugel 7.1 op 109.5mm van de verticale referentielijk en 190 mm boven de horizontale referentielijk.
• Teken de middelpunten van de gaten in de beugel af.
  Herhaal deze handeling aan de andere kant.

De muurplaat要去 gemonteerd worden voordat de wasemkap worden gemonteerd en dient, als men de planta zowel aan de bovenkant als aan de onderkant aan de wand wil bevestigen, op de juiste hoogte te worden aangebracht worden de bases worden gemonteerd. Aangezien het hier een gecompliceerde operatie betreft,要去 denze werkzaamheden worden uitgevoerd door de installmenteur van de keuken, of door vakbekwaam personeel dat alle uiteindelijke afmetingen van de meubels kent.

Voor bevestiging alleen aan de bovenkant, gaat u als volgt te werk:

• Plaats deplaat op de basis en schuif de onderste klepussen het boenvlak en de wand, en centreer de plaat op de verticale referentielijn.
• Teken de middelpunten van de twee gaten van de bovenklep af.
  Boor op de afgetekende punten gaten van 8mm
  Schuif de pluggen 11 in de gaten.
• Bevestig de beugels met behulp van de bijeleverde schroeven 12a (4.2 x 44.4).
• Bevestig, indien aanwezig, de muurplaat met behulp van de bijgeleverde schroeven 12a (4,2 x 44.4).

Montage van de Wasemkap

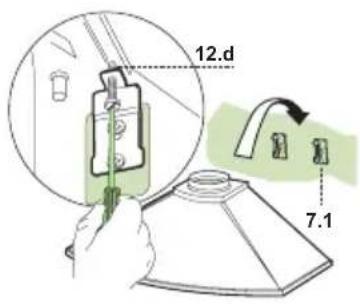

• Schroef de 2 bijgeleverde schroeven 12d in de beugels 7.1.
  Haak de wasemkap aan de beugels 7.1 en centreer hem op de verticale lijn.
• Draai van onder de kap aan de schroeven 12d om de wasem-kaprecht te hangen.

Aansluitingen

LUCHTUITGANG - AANZUIGENDE UITVOERING

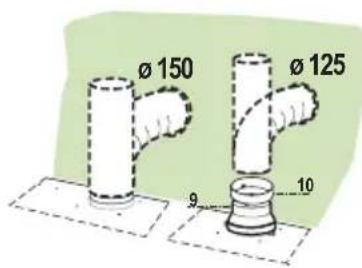

Voor de installmentie van de Aanzuigende Uitvoering de Kap aan sluiten op de uitgaande leiding met behulp van een onbuigzame of buigzame buis van 150 of 125mm ,de keuze worden overgelaten aan de installmentur.

• Voor de aansluiting van 125mm , de reductieflens 9 op de uitgang van de behuizing van de kap schuiven en de vergrottingsring 10 120 - 125mm op de flens.
  Maak de buis vast met geschikte slangbeugelstrips. Het benodigde materiaal is nicht bijgeleverd.
• Verwijder eventuale actieve koolstof geurfilters.

LUCHTUITLAAT FILTERVERSIE

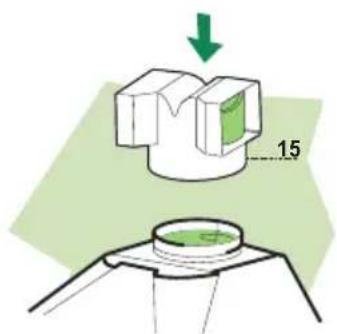

• Druk het luchtuiitlaatverbindingstuk 15 met kracht op de luchtuiitlaat van de wasemkap.
• Verzeker u ervan dat de geurfilters met actieve koolstof geinstalleerd zich.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3mm .
• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker uervaan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

Montage van de schouw

Bovenstuk van de schouw

• De twee lijnten enigszins openen, ze vasthaken ache ter de beugels 7.2.1 en ze weeer zo ver möglichsl sluiten.
• Aan de zichkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c (2,9 x 9,5).

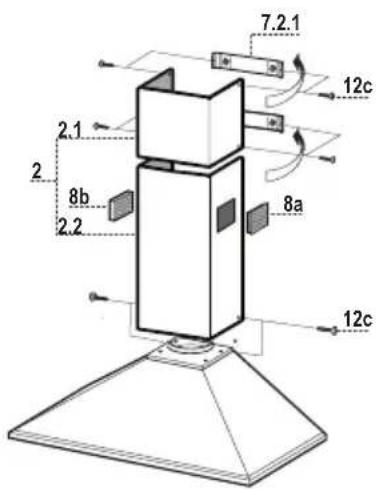

Onderstuk van de schouw

• De twee zichplaten van de schouw enigszins openen, ze vasthaken:tussen het bovenstuk van de schouw en de wand en ze weeer zo ver möglichsluien.
• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c (2,9 x 9,5).
• Voor de filterversie de richtingsroosters 8a - 8b in de behui-zingenplaatsen, zodanig dat de richtingssymbolen maar de bovenkant enaar de voorkant van de wasemkap zichn gericht. Verzeker uervaan dat ze correct in het verbindingsstuk 15 zitten.

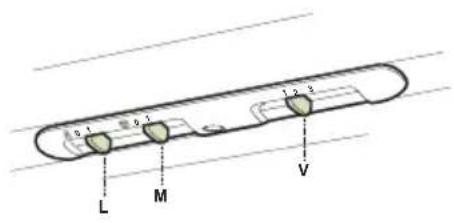

L Lichten Hiermee schakelt u de verlichting aan en uit

M Motor Hiermee schakelt u de afzuigmotor aan en uit

V Snelheid Instelling van de werkingsnelheid:

1. Minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zich.
   2.Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhoudingussen de hoeveelheid behandelde lucht en het geluidsniveau.
2. Maximumsnelheid, geschikt om de grootste kookdampen gegen te gaan, ook voor langerearend.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters要去en eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en{kunnen ook in de vaatwasmachine worden gewassen.
• Verwijder de filters een voor een door ze maar dechterkant van de groep te duwen en ze tegelijkkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en LAST zedrogen alvorens ze terug te plaatsen.
• Plaats de vetfilterstering en let er hierbij op dat de handgreep zichtaar blijft.

Geurfilter (filterversie)

De filters können nicht gewassen en nicht geregenereerd worden en dieren bij gebruik van de kap tenminste eens in de 4 maanden of, bij bijzonder intensief gebruik, vaker te worden verrangen.

VERVANGING FILTER MET ACTIEVE KOOLSTOF

• Verwijder de vetfilters.
• Verwijder de verzadigde geurfilters met actieve koolstof, zoals aangegeven (A).
• Monteer de nouvelle filters (B).
• Plaats de vetfilters terug.

Verlichting

VERVANGING VAN DE LAMPEN

Halogeneanlamp van 28 W.

• Verwijder de metalen vetfilters.
• Schroef de lampen los en verrang ze door neue lampen met verzelfde eigenschappen.
• Plaats de metalen vetfilters terug.
