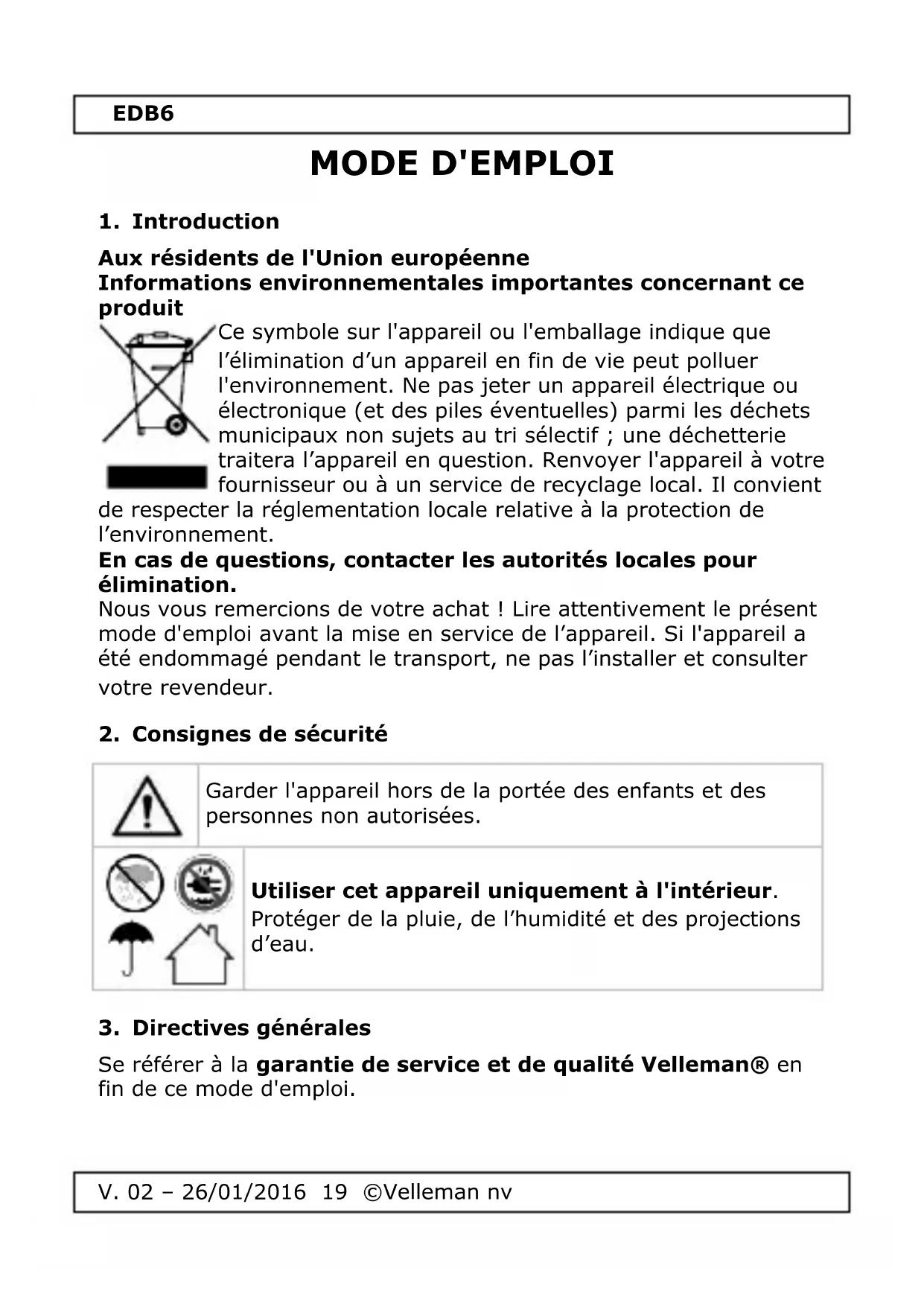

MODE D'EMPLOI EDB6 Perel

Déclaration de conformité R&TTE

Le soussigné, Velleman SA, déclare que l'équipement radioélectrique du type [EDB6] + [EDB6/TX] est conforme à la directive 1999/5/EC.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.velleman.eu.

ES

Aux résidents de l'Union Européenne Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique oulectronique (et des piles eventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient

de respecter la reglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat! Lire attentivement leprésent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a eté endommagé pendant le transport, ne pas l'instructor et consulter libre revendeur.

2. Consignes de sécurité

Garder l'appareil hors de la portée des enfants et des personnes non autorisées.

Utiliser cet apparéil uniquement à l'intérieur.

Protégger de la pluie, de l'humidité et des projections d'eau.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

EDB6

Protégier cet apparéil contre la poussière et les températures extrêmes.

Protégier l'appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l'opération.

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'a sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultat.
• Dans le souci d'une amélioration constante de nos produits, l'apparance du produit peut différer légarement des images affichées.
• Les images des produits sont à titre indicatif seulement.
• Ne pas brancher immédiatement l'appareil après exposition à des variations de température. Afin d'éviter des dommages, attendre jusqu'à ce que l'appareil ait atteint la température ambiente.
  Garder ce mode d'emploi pour toute referrernce ulterieure.

4. Caracteristiques

• émetteur (IP20) et récepteur (pour usage à l'intérieur)
• installation facile sans dégats grâce au système sans fil
• avec système anti-interfERENCE, pour éviter toute interférence d'autres signaux
• sonnerie authentique
• apprentice automatique (ne nécessite pas de codes entre le bouton et le récepteur)
• résistante aux intempéries

EDB6

5. Description

Se référer aux illustrations en page 2 de ce mode d'emploi.

1	couvercle frontal
2	base
3	œillet de fixation
4	orifice pour le cable d'alimentation
5	bouton d'apprentissage
6	barres du carillon
7	piston
8	bornes de connexion

9	trous de fixation
10	points de fixation
11	encoche
12	bouton-poussoir
13	couvercle du porto-nom
14	crochet de fixation
15	trous préperçés
16	languette

6. Alimentation

6.1 Émetteur

Se référer aux illustrations [A] en page 4 de ce mode d'emploi.

1. Ouvrir l'émetteur en,enfantant la languette la partie inférieure avec un tournevis à lame plate.
2. Installer la pile (incl.) en respectant la polarité indiquée.
3. Fermer l'émetteur ou laisser ouvert pour montage (voir cédessus).

Avtissement : Ne jamais performer les piles et ne pas les jeter au feu (danger d'explosion). Ne jamais recharger des piles alcalines. Se débarrasser des piles en respectant la reglementation locale relative à la protection de l'environnement. Garder les piles hors de la portée des enfants.

6.2 Récepteur

Se référer aux illustrations [8] en page 4 de ce mode d'emploi.

Alimenter le récepteur en 230V .Procedure comme suit :

1. Retirer le couvercle frontal de la base.
2. Introduire le cable d'alimentation dans le recepteur par l'orifice.
3. Faire un nœud dans le cable.

EDB6

1. Desserrer les vis de la borne de connexion. Introduire le cable null dans le connecteur de cable gauche et le cable sous tension dans le connecteur de cable droit.
2. Serrer les vis de la borne de connexion.
3. Remetre le couvercle frontal sur la base.
4. Connecter le récepteur à une alimentation de 230V

7. Montage

Avant de percer les trous, s'assurer qu'aucun cable ou tuyau ne peut être endommagé. S'assurer que le récepteur et l'émetteur se trouvent dans la portée (voir Spécifications techniques).

Tester la portée entre le récepteur et l'émetteur. La portée est de 100 m à l'air libre, mais peut être réduite par des murs et d'autres obstacles (p. ex. cadres en béton, uPVC ou métal).

7.1 Émetteur

Se référer aux illustrations [C] en page 4 de ce mode d'emploi.

1. Ouvrir l'émetteur en,enfantant la languette la partie inférieure avec un tournevis à lame plate.
2. Perforer les trous de vis sur le couvercle arrêté et fixer le au mur.
3. Fermer l'émetteur.

Remarque :

• Noter que le montage sur béton, métal ou uPVC, la proximité des sources de chaleur, et des endroits humides, réduira la portée.
• Il est également possible de fixer l'émetteur avec du ruban adhésié à double face.

7.2 Récepteur

1. Choiser l'emplacement de montage. Tenir en compte que le récepteur nécessite une alimentation de 230V
2. Fixer une vis ou crochet au mur à la hauteur de montage souhaitée. Ne pas visser complètement dans le mur mais laisser dépasser de 0.5 cm.
3. Accrocher le récepteur sur la vis ou crochet.

EDB6

Remarque :

• Noter que le montage sur béton, métal ou uPVC, la proximité de sources de chaleur, et des endroits humides, réduira la portée.

8. Programmer le code d'apprentissage automatique

La sonnette est dotée d'une fonction d'apprentissage automatique pour une utilisation plus facile. Il faut reprogrammer le code après le remplacement des piles dans l'émetteur ou la mise hors tension du récepteur.

8.1 Utiliser le récepteur avec un seul émetteur

1. Allumer l'émetteur et le récepteur (voir ci-dessus).
2. Enfoncer une fois le bouton sur l'émetteur. Le récepteur programmera et mémorisera automatiquement le code.
3. L'émetteur et le récepteur sont prêts à l'emploi.

8.2 Utiliser le récepteur avec plusieurs émetteurs

1. Connecter le premier émetteur au récepteur (voir ci-dessus).
2. Ensuite, appuyer une fois sur le bouton de programmation du récepteur.
3. Enfoncer une fois le bouton sur l'émetteur. Le récepteur programmera et mémorisera automatiquement le code.
4. Proceder de la même façon pour les émetteurs suivants.

Remarque :

• Il est possible de connecter jusqu'à 5 émetteurs au récepteur.

8.3 Interférence de signal

Le cas échéant, procéder comme suit :

1. Déconnecter l'alimentation vers le récepteur et attendre 30 secondes.
2. Reconnecter l'alimentation et recommencer la méthode de programmation.

9. Nettoyage et entretien

L'appareil ne nécessiteaucun entretien particulier.Toutefois, il est conseillé de le nettoyer régulièrement pour conserver l'aspect neuf.

10. Problèmes et solutions

Si le récepteur ne donne pas, vérifier les éléments suivants :

• Piles usées dans l'émetteur. Remplacer les piles.
• S'assurer que le récepteur est connecté correctement à l'alimentation.
• Vérifier la polarité des piles dans l'émetteur.
• Les unités sont hors de portée. Diminuer la distance entre l'émetteur et le récepteur.

11. Spécifications techniques

alimentation
émetteur	1 x pile alcaline 23 A / 12 V (incl.)
récepteur	230 VCA, 50 Hz (câble d'alim non incl.)
température de service	de -30 °C à +40 °C
portée	max. 100 m (sans obstacles)
son	authentique
code numérique	programmation automatique
dimensions
émetteur	8.7 x 3.7 x 1.7 cm
récepteur	16.5 x 10.3 x 4.5 cm
optionnel
émetteur additionnel/ de rechange	EDB6/TX

N'employer cet apparéil qu'avçc des accessoires d'origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résultat de l'utilisation de cet apparéil. Pour plus d'informations concernant cet article et la première version de ce mode d'emploi, visitor notre site web www.perel.eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.
