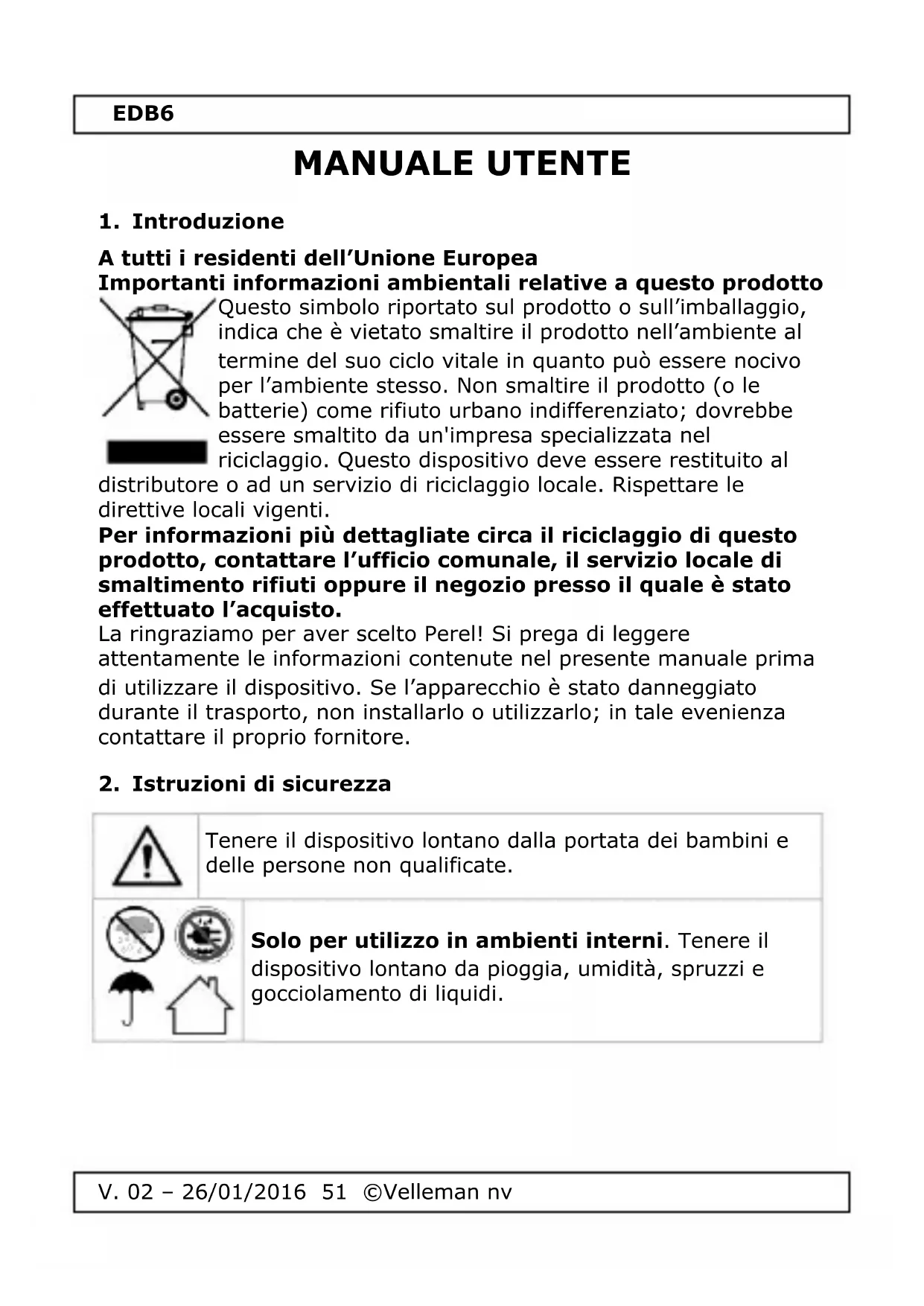

MANUALE UTENTE EDB6 Perel

Dichiarazione di conformità R&TTE

Il fabbricante, Velleman NV, dichiara che il tipo di apparecchiatura radio [EDB6] + [EDB6/TX] è conforme alla direttiva 1999/5/EC.

Il testo completeness della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.VELLEMAN.eu.

USER MANUAL

1. Introduction

A tutti i residenti dell'Unione Europea

Importanti informazioni ambientali relative a questo prodotto

Questo symbolo riportato sul prodotto o sull'imballaggio, indica che è vietato smaltire il prodotto nell'ambiente al termine del suo ciclo vitale in quanto più essere nocivo per l'ambiente stesso. Non smaltire il prodotto (o le batterie) come rifiuto urbano indifferenziato; dovrebbe essere smaltito da un'impresa specializzata nel riciclaggio. Questo dispositivo deve essere restituito al

distributore o ad un servizio di riciclaggio locale. Rispettare le direttive locali vigenti.

Per informazioni più dettagiate circa il riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio presso il quale è stato effettuato l'acquisto.

La ringraziamo per aver scelto Perel! Si prega di leggere attendentamente le informazioni contenute nel presente manuale prima di utilizzato il dispositorio. Se l'apparecchio è stato danneggiato durante il trasporto, non installarlo o utilizzarlo; in tale evenienza contattare il proprio fornitore.

2. Istruzioni di sicurezza

Tenere il disposativo lontano alla portata dei bambini e delle persone non qualificate.

Solo per utilizzo in ambienti interni. Tenere il disposativo lontano da pioggia, umidità, spruzzi e gocciolamento di liquidi.

EDB6

3. Linee guida generali

Fare riferimento al servizio qualità e garanzia Velleman® nell'ultima pagina del manuale.

Proteggere il dispositivo da temperature estreme.

Proteggere lo strumento da urti e cadute. Maneggiare il dispositivo con delicatezza.

• Familiarizzare con le funzioni del dispositivo prima di utilizzato.
• Per o vvie ragioni di sicurezza è vietato apportare delle modifiche al dispositivo. Eventuali danni causati da modifiche apportate al dispositivo, da parte dell'utente, non sono coperti da garanzia.
• Utilizzare il disposativo solamente per lo scopo per il quale è stato progettato. Utilizzato il disposativo in modo non autorizzato farà decadere la garanzia.
• I dati derivanti dall'inosservanza delleindicazioni fornite nel presente manuale non sono coperti da garanzia; il venditore non sare ritenuto responsabile di eventuali danni cagionati a cose o persona.
• A causa di continui aggiornamenti al prodotto, l'aspetto reale del prodotto potrebbe differire delle immagini riportate nel manuale.
• Le immagini del prodotto sono solo a scopo illustrativo.
• Non mettere mai in funzione il dispositivo dopo che è stato esposto a cambiamenti significativi di temperatura; la variazione di temperatura genera condensa all'interno dell'apparecchiatura. Per evitare danni, lasciare che il dispositivo (spento) raggiunga la temperatura dell'ambiente in cui deve essere messo in funzione.
• Conservare il presente manuale per una consulazione futura.

4. Caratteristiche

• di facile installationenza problemi grazie alsystema wireless
  -istema anti-interferenza per evitare disturbi provenienti da altri segnali
• melodia di campanella autentica
• dotato di auto-apprendimento (non sono necessari codici tra il pulsante e il ricevitatore)
  resistente alle intemperie

5. Descrizione

Fare riferimento alle immagini di pagina 2 di quello manuale.

1	pannello anteriore
2	pannello posteriore
3	foro per montaggio
4	foro per cavo di alimentazione
5	pulsante per auto appendimento
6	barre carillon
7	pistone
8	morsetti di collegamento

9	fori per il fissaggio
10	punti di fissaggio
11	fessura per agevolare la separazione del pannello anteriore da quello posteriore
12	pulsante di chiamata
13	vano a vista (inserire il nome)
14	attacco per gancio
15	fori per fissaggio
16	interfaccia

6. Alimentazione

6.1 Trasmettitore

Fare riferimento alla figura [A] a pagina 4 di quello manuale.

1. Aprire il trasmettitore premendo con un cacciavite piatto nella parte inferiore dell'interfaccia.
2. Installare la batteria (in dotazione) rispettomando la polarità.
3. Richiudere il trasmettitore o lasciarlo aperto se si intende procedere all'installazione (vedi sotto).

Attenzione: Non forare o gettare le batterie nel fuoco poiché potrebbero esplodere. Non tentare di ricaricare batterie non ricaricabili (alcaline). Smaltire le batterie in accordo con le vigenti normative locali. Tenere le batterie lontano alla portata dei bambini.

6.2 Ricevitore

Fare riferimento alla figura [B] a pagina 4 di quello manuale. Il ricevitore deve essere alimentato a 230V . Procedere come indicate:

EDB6

1. Separare il coperchio anteriore da quello posteriore.
2. Inserire il cavo di alimentazione all'interno del campanello facendolo passareattraverso il foro predisisto.
3. Fare un dato nel cavo poco prima delle connessioni per evitare di strapparlo accidentalmente.
4. Allentare le viti del terminale di collegamento. Inserire il polo negativo nella connessione di sinistra e il polo positivo nella connessione di destra.
5. Serrare le viti del terminale di collegamento.
6. Rimontare il coperchio anteriore su quello posteriore.
7. Collegare il ricevitore a una presa di rete (230V)

7. Installazione

Assicurarsi che non vi siano cavi o tubi nella zona in cui si intende installare il ricevitore. Potrebbero essere danneggiati dai fori necessari per il fissaggio dell'unità. è importante che la distanza tra il ricevitore e il trasmettitore sia entro il raggio di trasmissione (vedere le specifiche tecniche di seguito).

Verificare il raggio d'azione tra il ricevitore ed il trasmettitore. Il raggio d'azione è di 100 metri in spazi aperti, ma può ridursi in presenza di muri e altri ostacoli, come calcestruzzo, uPVC o telai metallici.

7.1 Trasmettitore

Fare riferimento alla figura [C] a pagina 4 di quello manuale.

1. Aprire il trasmettitore premendolo nella parte inferiore con un cacciavite piatto.
2. Fissare il coperchio posteriore a parete tramite le viti e i tasselli in dotazione.
3. Richiudere il trasmettitore.

Nota:

• Il montaggio su calcestruzzo, metallo, su superfici uPVC, vicino a fonti di calore, e in ambienti umidi riduce il raggio di trasmissione.
• Il trasmettitore può essere fissatoancheutilizzando nastro biadesivo.

EDB6

7.2 Ricevitore

1. Scegliere unippo adeguato per l'installazione. Non dimenticate che il ricevitore ha bisogno di un'alimentazione di 230V
2. Fissare il ricevitatore a parete tramite una vite o un gancio posizionati all'altezza desiderata. Non avvitare completamente la vite o il gancio nella parete ma fare in modo che sporgano di 5 mm.
3. Appendere il ricevitore sulla vite o sul gancio.

Nota:

• Il montaggio su calcestruzzo, metallo, su superfici uPVC, vicino a fonti di calore, e in ambienti umidi riduce il raggio di trasmissione.

8. Impostazione del codice di auto appendimento

Questo campanello è dotato di una funzione di auto-apprendimento che ne facilita l'uso. Il codice deve essere impostato agli volta che viene sostituita la batteria del trasmettitore e agli volta che vieneolta l'alimentazione al ricevitatore.

8.1 Utilizzo del ricevitore con un singolo trasmettitore

1. Accendere sua il trasmettitore che il ricevitore (vedi sopra).
2. Premere una volta il pulsante del trasmettitore. Il ricevitore memorizzera automaticamente il codice.
3. Il trasmettitore e il ricevitore sono pronti per l'uso.

8.2 Utilizzo del ricevitore con più trasmettitori

1. Accoppiare il primo trasmettitore al ricevitore come spiegato sopra.
2. Quindi, premere una volta il pulsante di auto-apprendimento, presente sul ricevitore.
3. Premere una volta il pulsante del secondo trasmettitore. Il ricevitore memorizzera automaticamente il codice.
4. Procedere allo stesso modo per tutti i trasmettitori da accoppiare.

Nota:

• Il ricevitore può essere accoppiato ad un massimo di cinque trasmettitori.

In caso di interferenza fra i codici, procedere come segue:

1. Togliere l'alimentazione al ricevitore e attendere 30 secondi.
2. Ricollegare l'alimentazione e riavviare la procedura di apprendimento.

9. Pulizia e manutenzione

Il campanello non necessita di particolare manutenzione. Tuttavia, si consiglia di pulirlo di tanto in tanto per mantenerlo in buono stato.

10. Risoluzione dei problemi

Se il carillon del ricevitore non emette alcuna melodia, verificare quanto segue:

• Le batterie del trasmettitore sono scariche. Sostituire le batterie
  Assicurarsi che il ricevitore sia collegato alla rete elettrica.
• Verificare che la batteria del trasmettitore sia inserta con la polarità corretta.
• Le unità sono fuori portata. Ridurre la distanza tra trasmettitore e ricevitore.

11. Specifiche tecniche

alimentazione
trasmettitore	1 batteria alcalina A23 da 12 V (inclusa)
ricevitore	230 V - 50 Hz (cavo di alimentazione non incluso)
temperatura operativa	da-30 °C a +40 °C
distanza operativa	maggiore di 100 m (in spazi aperti)
tipodi suono	campanello
codice digitale	auto apprendimento

EDB6

accessori opzionali
trasmettitore	EDB6/TX
supplementare

Utilizzare quello dispositivo solo con accessori originali. In nessun caso Velleman nv ed i loro rivenditori possono essere ritenuti responsabili di anni o lesioni derivanti da un uso impropero od errato di quello dispositivo. Per ulteriori informazioni relative a quello prodotto e per la versione aggiornata di quello manuale consultare il site www.perel.eu. Le informazioni contenute in quello manuale possono essere soggette a modifiche allafrica preavviso.

DIRITTI D'AUTORE

Questo manuale è protetto da copyright. Velleman nv è il Beneficiario del diritto d'autore di questo manuale. Tutti i diritti riservati in tutto il mondo. è severamente vietato riproduire, tradurre, copiare, modificare e salvare il manuale utente o porzioni diesso su qualsiasi supporto, informatico, cartaceo o di altre natura, alla previa autorizzazione scritta del proprietario.

EN

Garanzia di Qualità Velleman®

Velleman® ha altre 35 anni di esperienza nel mondo dell'elettronica e distribuisce i loro prodotti in altre 85 paesi. Tutti i nostri prodotti soddisfano rigorosi requisiti di qualità e rispetto le disposizioni giuridiche dell'Unione europea. Al fine di garantire la massima qualità, i nostri prodotti vengono regolarmente sottoposti ad ulteriori controlli, effettuati sia da un reparto interno di qualità che da organizzazioni esterne specializzate. Se, nonostante tutti questi accorgimenti, dovessero sorgere dei problemi, si prega di fare appello alla garanzia prevista (vedi condizioni generali di garanzia).

Condizioni generali di garanzia per i prodotti di consumo:

• Questo prodotto è garantito per il periodo stabilità delle vigenti norme legislative, a decorrere alla data di acquisto, contro i difetti di materiale o di fabbricazione. La garanzia è valida solamente se l'unità è accompagnata dal documento d'acquisto originale.
• Futura Elettronica provvedera, in conformità con la presente garanzia (fatto salvo quando previsto alla legge applicabile), a eliminare i difetti mediante la riparazione o, qualora Futura Elettronica lo ritenesse necessario, alla sostituzione dei componenti difettosi o del prodotto stesso con un altro avente identiche caratteristiche.
• Le spese di spedizione o riconsegna del prodotto sono a carico del cliente.
• La garanzia decade nel caso di uso improprio, manomissione o installazione non corretta dell'apparecchio o se il difetto di conformità non viene denunciato entro un termine di 2 mesi alla data in cui si è scoperto il difetto.
• Il venditore non è ritenuto responsable dei danni derivanti dall'uso improprio del disposativo.
• L'apparecchio deve essere rispedito con l'imballaggio originale; non si assumono responsabilità per danni derivanti dal trasporto.
• Il prodotto deve essere arrivapagnato da un'etichetta riportante i propri dati personali e un recapito Telefonico; è necessario inoltre allegare copia dello scontrino fiscale o della fattura attestante la data dell'acquisto.

L'eventuale riparazione sare a pagamento se:

• Sono scaduti i tempi previsti.
  Non viene fornito un documento comprovante la data d'acquisto.
• Non è visible sull'apparecchio il numero di seri.
• L'unità è stata usata或者其他 limiti consentiti, è stata modificata, installata impropriamente, è stata aperta o manomessa.
