BEDIENUNGSANLEITUNG EDB6 Perel

R&TTE Konformitätserklarung

Hiermit erklärt Velleman NV, dass der Funkanlageotyp [EDB6] + [EDB6/TX] der Richtlinie 1999/5/EC entspricht.

Der vollständige Text der EU-Konformitäserklarung ist unter der folgenden Internetadresse verfügbar: www.velleman.eu.

EDB6

PL

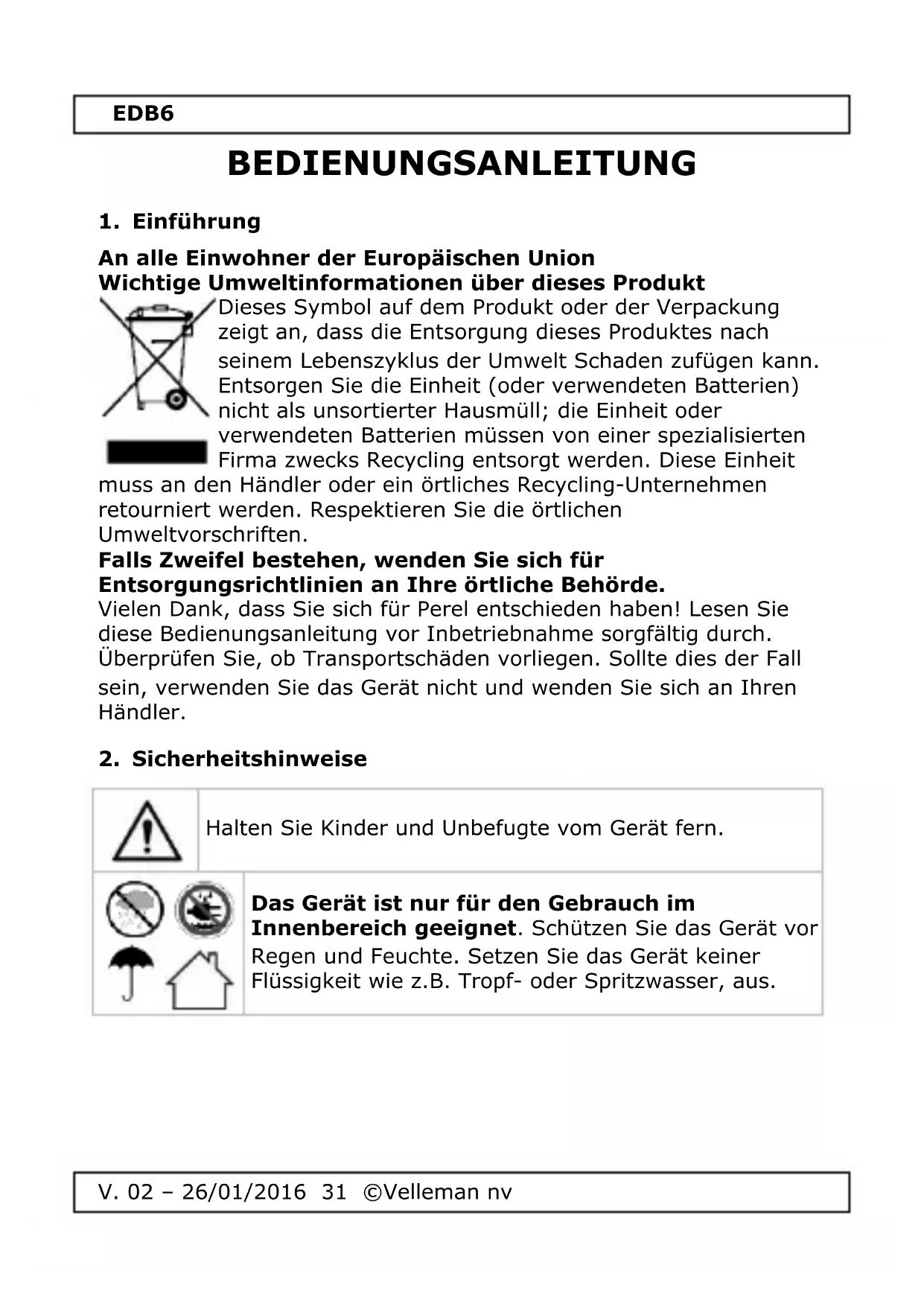

BEDIENUNGSCANLEITUNG

1. Einführung

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über these Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung theses Produkte nach seinem Lebenszyklus der Umwelt Schaden zufugen kann. Entsorgen Sie die Einheit (oder verwendenten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendenten Batterien,müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. These Einheit

muss an den Handler oder ein örtliches Recycling-Unternehmen returniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an ihren Handler.

2. Sicherheitshinweise

Halten Sie Kinder und Unbefugte vom Gerät fern.

Das Gerät ist nur für den Gebrauch im Innenbereich geeignet. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.

EDB6

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Schützen Sie das Gerät vor Staub und extremen Temperaturen.

Vermeiden Sie Erschütterungen. Wenden Sie bei der Bedienung keine Gewalt an.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschreiben in dieser Bedienungsanleitung Bei falscher Anwendung diesen Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Durch ständige Verbesserungen, kann das Produkt von den Abbildungen abweichen.
  Die Abbildungen dienen nur zur Illustration.
• Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet halten bis es die Zimmertemperatur erreicht hat.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Eigenschaften

• einfache Installation ohne Schäden dank des drahtlosen Systems
• mit Störschutz-System, um Interferenzen zu vermeiden
• klassischer Klingelton
• selbstternend (Sie brauchen keine Codes zwischen Taster und Türglocke)
• wetterfest

5. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Abdeckung (Vorderseite)
2	Rückseite
3	Öffnung für Wandumontage
4	Öffnung für Stromkabel
5	Taste für die automatische Programmierung
6	Stangen für den Gong
7	Kolben
8	Lüsterklemmen

9	Befestigungslöcher
10	Befestigungspunkte
11	Einkerbung zum Öffnen des Gehäuses
12	Druckknopf
13	Abdeckung des Namensschilds
14	Haken
15	vorgebohrte Löscher
16	Schnittstelle

6. Stromversorgung

6.1 Sender

Siehe Abbildungen [A], Side 4 dieser Bedienungsanleitung.

1. Öffnen Sie das Gehäuse, indem Sie den Gehäusedeckel von der Gehäuserückseite mittels einem flachen Schraubendreher abhebeln.
2. Legen Sie die Batterie (mitgeliefert) polungsrichtig ein.
3. Schlieben Sie den Sender wieder oder halten Sieihn offen für die Installation (siehe unten).

Warning: Durchbohren Sie nie die Batterien und werfen Sie diese nicht ins Feuer (Explosionsgefahr). Laden Sie keine nicht-wiederaufladbare Batterien (Alkali). Respektieren Sie die örtlichen Umweltvorschriften beim Entsorgen der Batterien. Halten Sie die Batterien von Kindern fern.

EDB6

6.2 Empfänger

Siehe Abbildungen [B], Side 4 dieser Bedienungsanleitung.

Der Empfänger Funktioniert mit einem 230 V~-Netzteil. Verbinden Sie wie folgt:

1. Trennen den Gehäusedeckel von der Gehäuserückseite.
2. Stecken Sie das Stromkabel durch das entsprechende.
3. Binden Sie einen Knoten.
4. Losen Sie die Schrauben der Lüsterklemme. Stecken Sie das Nullkabel in den linken Kabelanschluss und das Kabel unter Spannung in den rechten Kabelanschluss.
5. Schrauben Sie die Schrauben der Lüsterklemme wieder fest.
6. Setzen Sie den Gehäusedeckel wieder auf.
7. Verbinden Sie den Empfänger mit einem 230 V~-Netzteil.

7. Montage

Achten Sie beim Bohren daraufuf, dass keine Kabel oder Leitungen beschädigt werden. Achten Sie auch daraufuf, dass Sie den Empfänger und den Sender innerhalb der max. Reichweite installmenten (siehe 'Technische Daten').

Testen Sie die Reichweite zwischen dem Empfänger und dem Sender. Die Reichweite im Freifeld beträgt 100 m. Wände und andere Hindernisse (Beton, uPVC, Metall) können diese aber verringn.

7.1 Sender

Siehe Abbildungen [C], Side 4 dieser Bedienungsanleitung.

1. Öffnen Sie das Gehäuse, indem Sie den Gehäusedeckel von der Gehäuserückseite mittels einem flachen Schraubendreher abhebeln.
2. Stanzen Sie die Löscher der Rückseite und befestigen Sie den Sender an der Wand.
3. Schlieben Sie den Sender.

Bemerkung:

• Die Reichweite verringert sich bei Befestigung an einer Wand aus Beton, Metall oder uPVC und bei Installation in der Nähe einer Hitzequelle oder in einer feuchten Umgebung.

EDB6

• Der Sender kann auch kann über doppelseitiges Klebeband fixiert werden.

7.2 Empfänger

1. Wahlen Sie einen geeigneten Montageort. Achten Sie daraufuf, dass der Empfänger mit einem 230 V~-Netzteil Funktioniert.
2. Befestigen Sie eine Schraube oder einen Haken an der gewünschten Höhe an der Wand. Schrauben Sie die Schraube nicht vollig ein sondern halten Sie diese 0.5 cm Herausragen.
3. Hängen Sie den Empfänger an einer Schraube oder einem Haken an der Wand auf.

Bemerkung:

• Die Reichweite verringert sich bei Befestigung an einer Wand aus Beton, Metall oder uPVC und bei Installation in der Höhe einer Hitzequelle oder in einer feuchten Umgebung.

8. Den selbsternende Code einstellen

Das Gerät ist mit einer Selfstlernfunktion ausgestattet. Nach dem Ersetzen der Batterien des Senders oder Empfängers muss dieser Code wieder eingestellt werden.

8.1 Den Empfänger mit nur einem Sender verwenden.

1. Schalten Sie den Sender und den Empfänger ein.
2. Drücken Sie die Taste auf der Sender ein Mal. Der Empfänger lemt den Code automatische an und speichertihn.
3. Der Sender und der Empfänger sind nun gebrauchsfertig.

8.2 Den Empfänger mit mehreren Sendern verwenden.

1. Verbinden Sie den ersten Sender mit dem Empfänger (siehe oben).
2. Drücken Sie dann die Taste für die automatische Programmierung ein Mal (Empfänger).
3. Drücken Sie die Taste des zweiten Transmitters ein Mal. Der Empfänger lemt den Code automatische an und speichertihn.
4. Wiederholen Sie diese Schritte für alle anderen Sender.

EDB6

Bemerkung:

• Der Empfänger kann max. mit 5 Sendern verbunden werden.

8.3 Interferenzen

Bei Störungen geben Sie wie folgt vor:

1. Trennen Sie das Netzteil vom Empfänger und warten Sie 30 Sekunden.
2. Schlieben Sie das Netzteil wieder an und starten Sie den Lernvorgang wieder.

9. Reinigung und Wartung

Das Gerät erfordert keine besondere Wartung. Wir empfehlen jedem es von Zeit zu Zeit zu reinigen, damit es wie neu aussieht.

10. Problemlösung

Ertont keinen Sound, überprüfen Sie dann Folgendes:

Die Batterien des Senders sind leer. Ersetzen Sie die Batterien.
- Stellen Sie sicher, dass der Empfänger mit dem Netzteil verbunden ist.
- Überprüfen Sie, ob Sie die Batterien polungsrichtig eigenelegt haben.
- Die Geräte befinden sich außer Reichweite. Reduzieren Sie den Abstand zwischen Sender und Empfänger.

11. Technische Daten

Stromversorgung
Sender	1 x 23 A / 12 V Alkali-Batterie (mitgeliefert)
Empfänger	230 VAC, 50 Hz (Stromkabel nicht mitgeliefert)
Betriebstemperatur	-30 °C bis +40 °C
Reichweite	max. 100 m (im Freifeld)
Sound	authentischer Ton einer Türklingel
Digitalcode	Selbstlernmodus
Optionen
zusätzlicher Sender	EDB6/TX

Verwenden Sie diesen Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung diesen Gerätes. Für mehr Informationen zu dieser Modukt und die neueste Version dieser Bedienungsanleitung, siehe www.perel.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

URHEBERRECHT

Velleman NV besitz das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstep

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zugewährleisten werden unsere Produkte regelmäßiger einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten,riotz aller Vorsichtsmaßnahmen, Probleme auftreten, behmen Sieitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsehler eine Garantiepiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unwilling ist, oder wenn die Kosten darauf unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, diese Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In dieser Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bereits ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entscheidigung für eventuellen Gewinnausfall.

• Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur auflädBare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Beste).
• Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.
• Schäden verursacht durch absichtliche, nachlässige oder unsachgemäß Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.
• Schaden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerbllicher Anwendung wird die Garantiepiode auf 6 Monate zurückgeführt).
• Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemßen Transport des Gerätes.
• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.
• Im Fall einer Reparatur, wenden Sie sich an ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbuchreibung hinzu.
• Hinweis: Um Kosten und Zeit zu sparen, lessen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes hersaus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.
• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

Jede komerzielle Garantie lasst diese Rechte unberuhrt.

Die oben stehende Aufzahlung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
