EDMTWR - Türklingeln Perel - Kostenlose Bedienungsanleitung

Produkttyp	Kabellose Türklingel
Marke	Perel
Modell	EDMTWR
Frequenz	433,95 MHz
HF-Leistung	max. 10 mW
Reichweite im freien Feld	150 m
Anzahl Melodien	32
IP-Schutzart (Sender)	IP44
Stromversorgung Sender	1 CR2032-Batterie (enthalten)
Stromversorgung Empfänger	3 AA-Batterien 1,5 V (nicht enthalten)
Funktionen	Automatische Kopplung, Melodieauswahl, Lautstärkeeinstellung, LED-Anzeige
Installation	Wandmontage mit mitgelieferten Schrauben und Dübeln oder doppelseitigem Klebeband
Sicherheitshinweise	Für Kinder unzugänglich aufbewahren; Empfänger vor Feuchtigkeit schützen; Batterien nicht Hitze aussetzen
Wartung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Austauschbare Batterien	Ja, durch den Benutzer
Garantie	24 Monate (gemäß Garantiebedingungen)
Packungsinhalt	Sender, Empfänger, 1 CR2032-Batterie, Schrauben, Dübel, Bedienungsanleitung

Häufig gestellte Fragen - EDMTWR Perel

Wie installiere ich den Sender der Türklingel?

Öffnen Sie vorsichtig das Gehäuse des Senders und verwenden Sie die Rückplatte als Schablone. Markieren Sie die Bohrlöcher in der gewünschten Höhe, bohren Sie die Löcher, setzen Sie die mitgelieferten Nylondübel ein und befestigen Sie die Rückplatte mit den Schrauben. Rasten Sie die Frontplatte auf die Rückplatte auf. Sie können den Sender auch mit doppelseitigem Klebeband befestigen.

Wie lege ich die Batterie in den Sender ein?

Verwenden Sie einen Schlitzschraubendreher, um das Batteriefach des Senders zu öffnen. Legen Sie eine CR2032-Batterie entsprechend der angegebenen Polarität ein, und schließen Sie dann das Fach.

Wie lege ich die Batterien in den Empfänger ein?

Öffnen Sie den Empfänger, legen Sie 3 AA-Batterien mit 1,5 V entsprechend der Polarität ein, und schließen Sie dann das Fach. Verwenden Sie neue Batterien und entfernen Sie sie, wenn das Gerät längere Zeit nicht benutzt wird.

Wie groß ist die maximale Reichweite der Türklingel?

Die Reichweite im freien Feld beträgt 150 m. Wände, PVC oder Metall können die Reichweite verringern. Testen Sie die Reichweite vor der endgültigen Installation.

Wie kopple ich Sender und Empfänger?

Halten Sie die Taste des Empfängers 5 Sekunden lang gedrückt, bis der Sender einen Doppelton abgibt. Drücken Sie dann die Taste des Senders. Der Sender gibt einen Signalton zur Bestätigung der Kopplung aus. Wenn der Empfänger einen Doppelton abgibt, ist die Kopplung fehlgeschlagen; wiederholen Sie den Vorgang.

Wie ändere ich die Melodie?

Verwenden Sie den Wahlschalter [4] am Empfänger, um eine der 32 verfügbaren Melodien auszuwählen. Stellen Sie auch die Lautstärke mit der Einstellung [3] ein.

Kann ich die Türklingel im Freien verwenden?

Der Sender hat die Schutzart IP44 und kann im Freien verwendet werden. Der Empfänger ist nur für den Innenbereich geeignet, geschützt vor Regen und Feuchtigkeit.

Was tun, wenn der Empfänger nicht klingelt?

Überprüfen Sie, ob Sender und Empfänger eingeschaltet sind und die Batterien richtig eingelegt und geladen sind. Stellen Sie sicher, dass die Reichweite ausreicht und keine größeren Hindernisse das Signal stören. Wenn das Problem weiterhin besteht, koppeln Sie die beiden Geräte neu.

Wie pflege ich die Türklingel?

Reinigen Sie Sender und Empfänger mit einem trockenen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht benutzt wird.

Ist die Türklingel mit anderen Sendern kompatibel?

Dieses Modell kann mit anderen Sendern derselben Serie, wie den Modellen EDM1 und EDMTW, gemäß der Kopplungsanleitung verbunden werden. Weitere Details finden Sie in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG EDMTWR Perel

BEDIENUNGSANLEITUNG 22

INSTRUKCJA OBSŁUGI 27

MANUAL DO UTILIZADOR 31

CE

EDM1/EDMTW/EDMTWR

RED Konformitätserklärung

Hiermit erklärt Velleman Group nv, dass der Funkanlagentyp [EDM1] + [EDMTW] + [EDMTWR] der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.velleman.eu.

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass

die Entsorgung dieses Produktes nach seinem

Lebenszyklus der Umwelt Schaden zufügen kann.

Entsorgen Sie die Einheit (oder verwendeten Batterien)

nicht als unsortierter Hausmüll; die Einheit oder

verwendeten Batterien müssen von einer spezialisierten

Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

EDM1/EDMTW/EDMTWR

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Halten Sie Kinder und Unbefugte vom Gerät fern. Verwenden Sie den Netzstecker, um das Gerät vom Netz zu trennen, beachten Sie dann, dass er immer leicht zugänglich ist.

Der Empfänger eignet sich nur für die Verwendung im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Schützen Sie das Gerät vor Staub und vor extremen Temperaturen.

Schützen Sie das Gerät vor harten Stößen und schütteln Sie es nicht. Wenden Sie bei der Bedienung keine Gewalt an.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

EDM1/EDMTW/EDMTWR

• Durch ständige Verbesserungen, kann das Produkt von den Abbildungen abweichen.
  • Die Abbildungen dienen nur zur Illustration.
• Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet lassen bis es die Zimmertemperatur erreicht hat.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Batterie

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

Sender

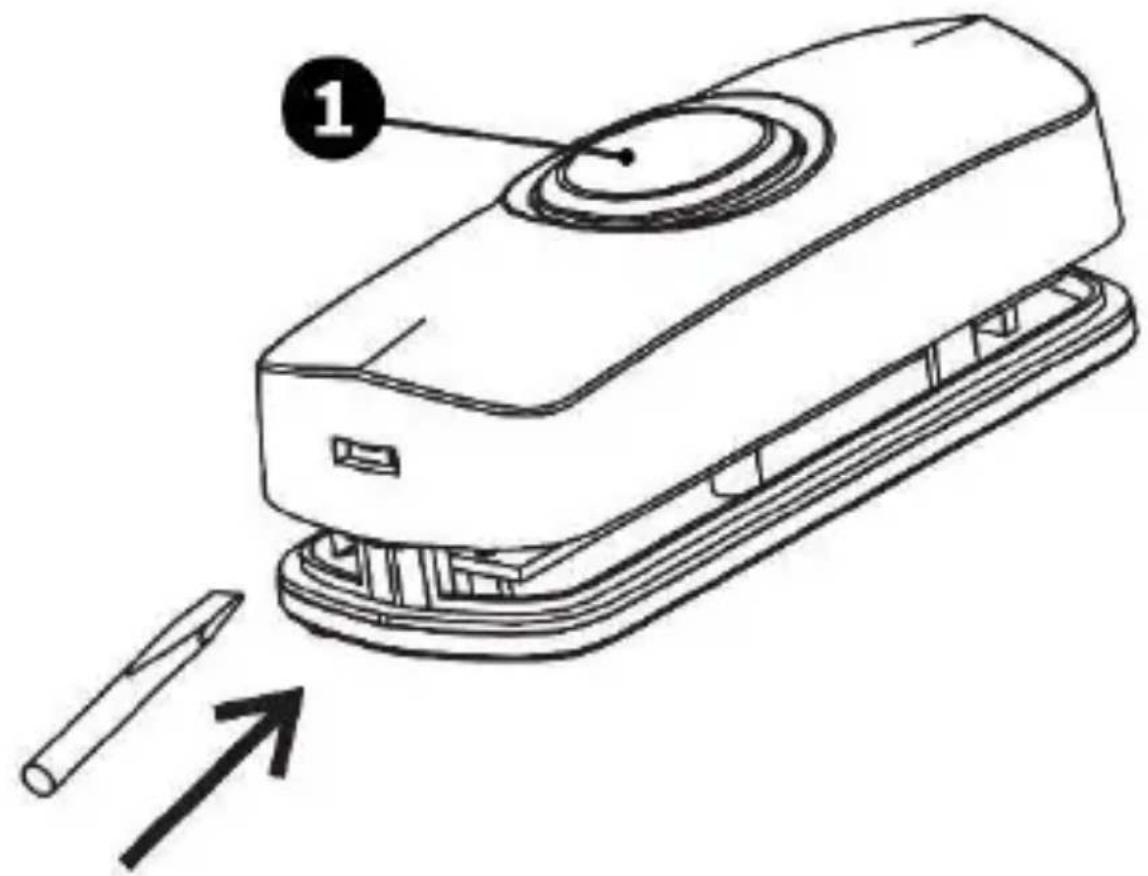

1. Öffnen Sie den Sender. Verwenden Sie einen Schlitz-Schraubendreher.
2. Installieren Sie die CR2032-Batterie polungsrichtig.
3. Schließen Sie das Batteriefach. Installieren Sie ihn.

Empfänger

1. Öffnen Sie den Empfänger.
2. Legen Sie 3 1.5 V AA-Batterien polungsrichtig ein.
3. Schließen Sie das Batteriefach. Installieren Sie ihn.

Bemerkung: Entfernen Sie die Batterie wenn Sie den Sender längere Zeit nicht verwenden.

ACHTUNG:Explosionsgefahr wenn Sie die Batterien beim Batteriewechsel falsch einlegen. Ersetzen Sie die Batterien nur durch Batterien gleichen Typs.Setzen Sie die Batterien (Pack oder einzelne Batterien) keinen extremen Temperaturen (Sonnenlicht, Feuer usw.) aus.Durchbohren Sie nie die Batterien und werfen Sie diese nicht ins Feuer (Explosionsgefahr). Laden Sie keine nicht-wiederaufladbare Batterien (Alkaline). Entsorgen Sie die Batterien gemäß den örtlichen Vorschriften. Halten Sie die Batterien von Kindern fern.

EDM1/EDMTW/EDMTWR

5. Installation

Testen Sie die Reichweite zwischen dem Empfänger und dem Sender. Die Reichweite ist 150 m im Freifeld, wird aber durch Wände und andere Hindernisse (z.B. PVC- oder Metallrahmen) erheblich verringert.

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

Sender

1. Öffnen Sie vorsichtig das Gehäuse und verwenden Sie die Rückplatte als Schablone. Wählen Sie die gewünschte Höhe und markieren Sie die Bohrlöcher.
2. Bohren Sie die Löcher mit einem Bohrmaschine und den geeigneten Bohrern (nicht mitgeliefert).
3. Setzen Sie einen Nylon-Dübel in jedes Loch ein.
4. Befestigen Sie die Rückplatte mit den mitgelieferten Schrauben. Befestigen Sie die Vorderplatte an der Rückplatte.
5. Stecken Sie den Empfänger in die Steckdose.

Empfänger

1. Wählen Sie einen geeigneten Montageort für den Empfänger.
2. Der Empfänger lässt sich mit einem Haken oder einem Nagel [2] an der Wand befestigen.

Bemerkung: Sie können den Sender auch mit doppelseitigem Klebeband befestigen.

6. Anwendung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1. Stellen Sie sicher, dass der Empfänger und der Sender eingeschaltet sind.
2. Ein akustisches Signal ertönt wenn der Druckknopf am Sender [1] gedrückt wird.
3. Wählen Sie die gewünschte Melodie mit der Wahltaste [4] und stellen Sie die Lautstärke mit dem Lautstärkeregler ein [3].

7. Kopplung

1. Halten Sie die Taste am Empfänger während 5 Sekunden gedrückt bis das akustische Signal "ding-dong" ertönt.

V. 06 - 08/11/2021 25 ©Velleman Group nv

EDM1/EDMTW/EDMTWR

1. Drücken Sie nun die Taste am Sender. Wenn die Kopplung erfolgreich war, ertönt der Signalton "ding". Wenn der Kopplungsmodus verlassen wird (Empfänger), ertönt der Signalton "ding-dong".

8. Technische Daten

Frequenz 433.95 MHz

max. RF-Leistung....10 mW

kabellos......ja

Bereich....150 m im Freifeld

selbstlernend ...... ja

Druckknopf ....... mit LED-Anzeige

Melodien....32

IP-Schutzart (Sender) IP44

Stromversorgung

Sender 1 x CR2032 (mitgeliefert)

Empfänger ... 3 x 1.5 V AA-Batterie (nicht mitgeliefert)

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman Group nv übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.
