EDKM1 - Türklingeln Perel - Kostenlose Bedienungsanleitung

Produkttyp	Kabellose Türklingel
Marke	Perel
Modell	EDKM1
Stromversorgung Empfänger	3 AA-Batterien 1,5 V (nicht enthalten)
Stromversorgung Sender	Batterielos (kabellos)
Maximale Reichweite	150 m im Freifeld
Anzahl Melodien	32
Schutzart (Sender)	IP44
Automatische Kopplung	Ja
Hauptfunktionen	Kabelloses Läuten, Melodieauswahl, Lautstärkeeinstellung, automatische Kopplung
Installation	Wandmontage des Senders (Schrauben oder doppelseitiges Klebeband), Empfänger stehend oder an der Wand montiert
Verwendung	Nur für Innenräume für den Empfänger, Außenbereich möglich für den Sender (IP44)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine scheuernden Reinigungsmittel verwenden.
Sicherheit	Außerhalb der Reichweite von Kindern aufbewahren. Vor Feuchtigkeit und extremen Temperaturen schützen. Polarität der Batterien beachten.
Ersatzteile und Reparierbarkeit	Batterien austauschbar. Keine Ersatzteile verfügbar. Bei Defekt den Kundendienst kontaktieren.
Allgemeine Informationen	2 Jahre Garantie (Bedingungen: Herstellungsfehler). Umweltvorschriften für das Recycling einhalten.

Häufig gestellte Fragen - EDKM1 Perel

Wie installiere ich den Sender EDKM1?

Öffnen Sie vorsichtig das Gehäuse des Senders. Verwenden Sie die Rückplatte als Schablone, markieren Sie die Löcher, bohren Sie und setzen Sie die Dübel ein. Befestigen Sie die Rückplatte mit den mitgelieferten Schrauben und klippen Sie dann die Frontplatte ein. Sie können auch doppelseitiges Klebeband verwenden.

Wie installiere ich den Empfänger EDKM1?

Wählen Sie einen Standort im Innenbereich (der Empfänger ist nicht wasserdicht). Sie können ihn auf eine ebene Fläche stellen oder mit einem Haken oder Nagel an der Wand befestigen.

Welche Art von Batterien wird für den Empfänger verwendet?

Der Empfänger EDKM1 arbeitet mit 3 AA-Batterien 1,5 V (nicht enthalten). Beachten Sie die im Batteriefach angegebene Polarität.

Wie führe ich die Kopplung zwischen Sender und Empfänger durch?

Halten Sie die Taste am Empfänger 5 Sekunden lang gedrückt, bis ein doppelter Signalton ertönt. Drücken Sie dann die Taste am Sender. Der Sender gibt einen Signalton zur Bestätigung der Kopplung aus. Wenn der Empfänger einen doppelten Signalton abgibt, ist die Kopplung fehlgeschlagen.

Wie ändere ich die Melodie?

Verwenden Sie den Melodiewähler (Markierung [5] am Empfänger), um die 32 verfügbaren Melodien durchzugehen. Drücken Sie die Taste am Sender, um die ausgewählte Melodie zu testen.

Wie stelle ich die Lautstärke ein?

Drehen Sie den Lautstärkeregler (Markierung [4] am Empfänger), um die Lautstärke nach Ihren Wünschen anzupassen.

Was ist die maximale Reichweite und wie optimiert man sie?

Die Reichweite beträgt 150 m im Freifeld. Wände, Metall oder PVC können die Reichweite verringern. Für eine bessere Leistung vermeiden Sie Hindernisse und platzieren Sie den Empfänger so hoch wie möglich.

Benötigt der Sender eine Batterie?

Nein, der Sender ist batterielos. Er wird durch den Klingelmechanismus selbst mit Strom versorgt.

Was tun, wenn das Gerät nicht funktioniert?

Überprüfen Sie zunächst, ob die Batterien im Empfänger korrekt eingelegt und geladen sind. Stellen Sie sicher, dass Sender und Empfänger eingeschaltet sind. Führen Sie eine Kopplung durch. Wenn das Problem weiterhin besteht, lesen Sie die vollständige Anleitung.

Wie pflege ich die Türklingel?

Reinigen Sie Sender und Empfänger mit einem weichen, trockenen Tuch. Verwenden Sie keine scheuernden Reinigungsmittel. Schützen Sie den Empfänger vor Feuchtigkeit. Entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht verwendet wird.

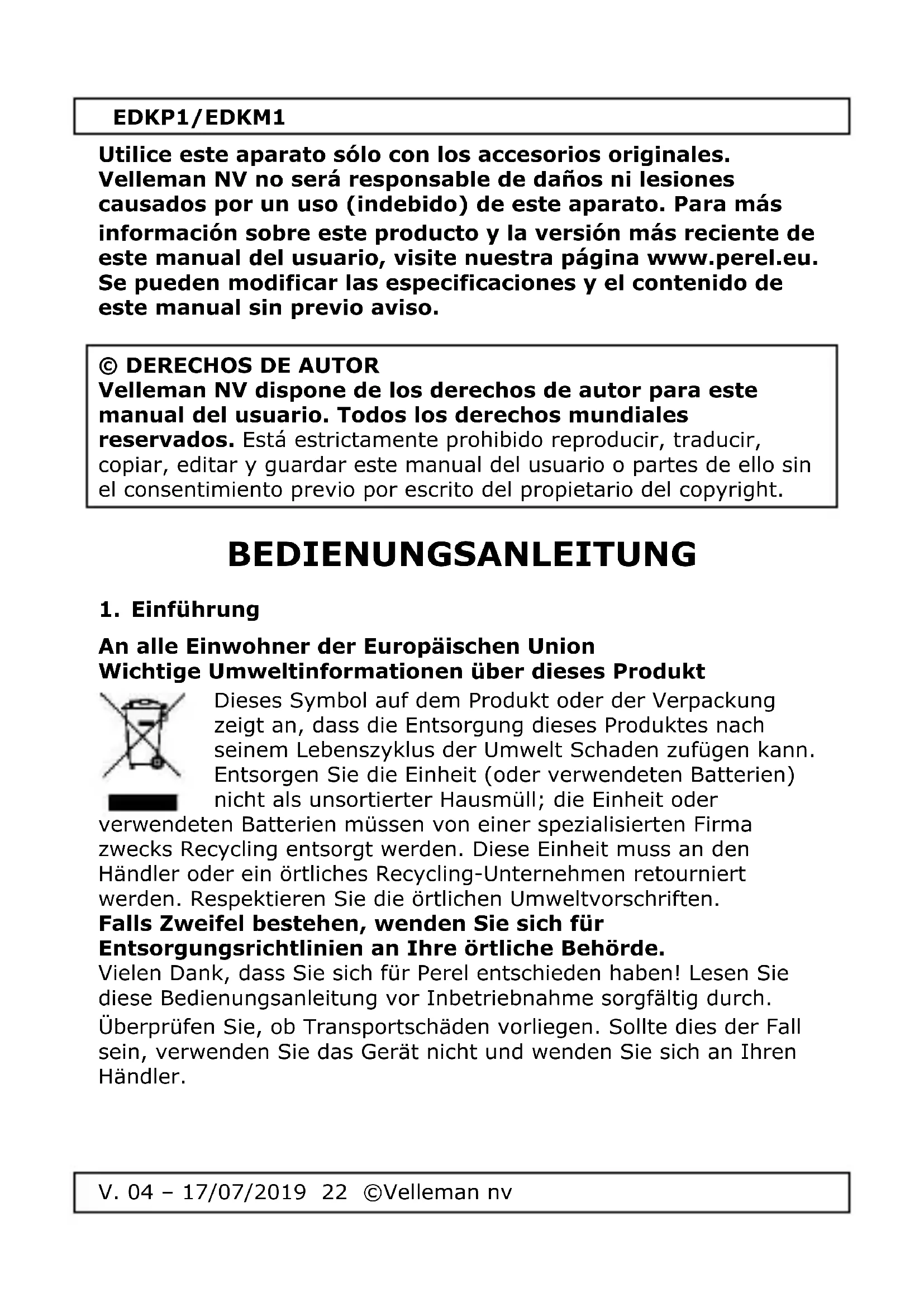

BEDIENUNGSANLEITUNG EDKM1 Perel

BEDIENUNGSANLEITUNG 22

INSTRUKCJA OBSŁUGI 26

MANUAL DO UTILIZADOR 31

CE

EDKP1/EDKM1

RED Konformitätserklärung

Hiermit erklärt Velleman N , dass der Funkanlagentyp [EDKP1] + [EDKM1] der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.velleman.eu.

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder

verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

EDKP1/EDKM1

2. Sicherheitshinweise

Halten Sie Kinder und Unbefugte vom Gerät fern. Verwenden Sie den Netzstecker, um das Gerät vom Netz zu trennen, beachten Sie dann, dass er immer leicht zugänglich ist.

Der Empfänger eignet sich nur für die Verwendung im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Schützen Sie das Gerät vor Staub und vor extremen Temperaturen.

Schützen Sie das Gerät vor harten Stößen und schütteln Sie es nicht. Wenden Sie bei der Bedienung keine Gewalt an.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Durch ständige Verbesserungen, kann das Produkt von den Abbildungen abweichen.
  • Die Abbildungen dienen nur zur Illustration.

EDKP1/EDKM1

• Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet lassen bis es die Zimmertemperatur erreicht hat.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Batterie

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

Empfänger EDKM1

1. Öffnen Sie den Empfänger.
2. Legen Sie 3 1.5 V AA-Batterien polungsrichtig ein.
3. Schließen Sie das Batteriefach. Installieren Sie ihn.

Bemerkung: Entfernen Sie die Batterie wenn Sie den Sender und den Empfänger längere Zeit nicht verwenden.

ACHTUNG:

Explosionsgefahr wenn Sie die Batterien beim Batteriewechsel falsch einlegen. Ersetzen Sie die Batterien nur durch Batterien gleichen Typs.

Setzen Sie die Batterien (Pack oder einzelne Batterien) keinen extremen Temperaturen (Sonnenlicht, Feuer usw.) aus.

Durchbohren Sie nie die Batterien und werfen Sie diese nicht ins Feuer (Explosionsgefahr). Laden Sie keine nicht-wiederaufladbare Batterien (Alkaline). Entsorgen Sie die Batterien gemäß den örtlichen Vorschriften. Halten Sie die Batterien von Kindern fern.

5. Installation

Testen Sie die Reichweite zwischen dem Empfänger und dem Sender. Die Reichweite ist 150 m im Freifeld, wird aber durch Wände und andere Hindernisse (z.B. PVC- oder Metallrahmen) erheblich verringert.

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

EDKP1/EDKM1

Sender

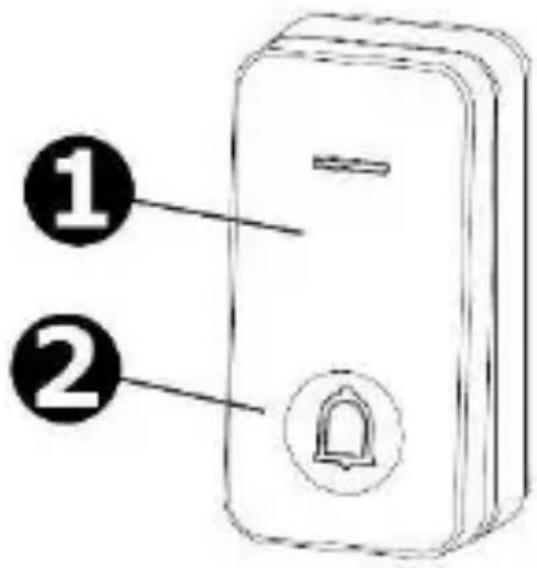

1. Öffnen Sie vorsichtig das Gehäuse und verwenden Sie die Rückplatte als Schablone. Wählen Sie die gewünschte Höhe und markieren Sie die Bohrlöcher.
2. Bohren Sie die Löcher mit einem Bohrmaschine und den geeigneten Bohrern (nicht mitgeliefert).
3. Setzen Sie einen Nylon-Dübel (mitgeliefert) in jedes Loch ein.
4. Befestigen Sie die Rückplatte mit den mitgelieferten Schrauben. Befestigen Sie die Vorderplatte an der Rückplatte.
5. Befestigen Sie ggf. ein Namensschild [1].

Bemerkung: Sie können den Sender auch mit doppelseitigem Klebeband befestigen.

Empfänger EDKM1

1. Wählen Sie einen geeigneten Montageort für den Empfänger.
2. Der Empfänger lässt sich mit einem Haken oder einem Nagel [6] an der Wand befestigen.

Empfänger EDKP1

Stecken Sie das Netzteil des Empfängers in die Steckdose.

6. Anwendung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1. Stellen Sie sicher, dass der Empfänger und der Sender eingeschaltet sind.
2. Ein akustisches Signal ertönt wenn der Druckknopf am Sender [2] gedrückt wird.
3. Wählen Sie die gewünschte Melodie mit der Wahltaste [5] und stellen Sie die Lautstärke mit dem Lautstärkeregler ein [4].

7. Kopplung

1. Halten Sie die Taste am Empfänger während 5 Sekunden gedrückt bis das akustische Signal "ding-dong" ertönt.
2. Drücken Sie nun die Taste am Sender. Wenn die Kopplung erfolgreich war, ertönt der Signalton "ding". Wenn der Kopplungsmodus verlassen wird (Empfänger), ertönt der Signalton "ding-dong".

EDKP1/EDKM1

8. Technische Daten

kabellos......ja

Bereich....150 m im Freifeld

selbstlernend ...... ja

Druckknopf....kinetische Energie

Melodien....32

IP-Schutzart (Sender) IP44

Stromversorgung (Empfänger)

EDKP1.... Eurostecker

EDKM1 ...... 3 x 1.5 V AA-Batterie (nicht mitgeliefert)

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.perel.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.
• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

• Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.
• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.
• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.
• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.
• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
• Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
