Produkttyp	Kabellose Türklingel
Marke	Perel
Modell	EDMTW
Betriebsfrequenz	433,95 MHz
Freifeldreichweite	150 m
Maximale HF-Leistung	10 mW
Anzahl Melodien	32
Schutzart (Sender)	IP44
Stromversorgung Sender	1 CR2032 Batterie (enthalten)
Stromversorgung Empfänger	3 AA 1,5 V Batterien (nicht enthalten)
Montageart	Wandmontage (Sender und Empfänger)
Automatische Kopplung	Ja
LED-Anzeige am Knopf	Ja
Lautstärkeregelung	Ja
Melodieauswahl	Ja (32 Melodien)
Innen-/Außeneinsatz	Sender außen (IP44), Empfänger innen
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheitshinweise	Außerhalb der Reichweite von Kindern aufbewahren. Vor Feuchtigkeit und extremen Temperaturen schützen. Geeignete Batterien verwenden.

Häufig gestellte Fragen - EDMTW Perel

Wie installiere ich die Batterie im Sender?

Öffnen Sie das Gehäuse des Senders mit einem flachen Schraubendreher. Legen Sie eine CR2032 Batterie unter Beachtung der angegebenen Polarität ein und schließen Sie das Fach wieder.

Wie kopple ich Sender und Empfänger?

Halten Sie die Taste am Empfänger 5 Sekunden lang gedrückt, bis der Sender ein doppeltes Tonsignal abgibt. Drücken Sie dann die Taste am Sender. Der Sender bestätigt die Kopplung mit einem Tonsignal. Bei Misserfolg gibt der Empfänger ein doppeltes Signal ab.

Wie groß ist die Reichweite der Klingel?

Die Reichweite beträgt 150 Meter im freien Feld. Wände, PVC oder Metall können die Reichweite verringern.

Wie viele Melodien sind verfügbar?

Die Klingel bietet 32 verschiedene Melodien, die über den Wahlschalter am Empfänger ausgewählt werden können.

Wie stelle ich die Lautstärke der Klingel ein?

Verwenden Sie den Lautstärkeregler am Empfänger, um die Lautstärke anzupassen.

Kann die Klingel im Freien verwendet werden?

Der Sender ist IP44 klassifiziert und kann im Freien installiert werden. Der Empfänger ist nur für den Innenbereich geeignet.

Welche Batterien benötigt der Empfänger?

Der Empfänger benötigt 3 AA 1,5 V Batterien (nicht enthalten). Beachten Sie die Polarität beim Einlegen.

Wie befestige ich den Sender an der Wand?

Verwenden Sie die Rückplatte als Schablone zum Markieren der Löcher. Bohren Sie, stecken Sie die mitgelieferten Dübel ein und schrauben Sie die Platte fest. Klicken Sie dann die Frontplatte ein.

Was tun, wenn die Klingel nicht klingelt?

Überprüfen Sie, ob die Batterien korrekt eingelegt und nicht entladen sind. Stellen Sie sicher, dass Sender und Empfänger eingeschaltet und gekoppelt sind. Verringern Sie den Abstand oder entfernen Sie Hindernisse.

Wie reinige ich die Klingel?

Verwenden Sie ein trockenes, weiches Tuch zur Reinigung der Oberflächen. Keine chemischen oder scheuernden Produkte verwenden. Vermeiden Sie übermäßige Feuchtigkeit am Sender.

BEDIENUNGSANLEITUNG EDMTW Perel

BEDIENUNGSANLEITUNG 22

INSTRUKCJA OBSŁUGI 27

MANUAL DO UTILIZADOR 31

CE

EDM1/EDMTW/EDMTWR

RED Konformitätserklärung

Hiermit erklärt Velleman Group nv, dass der Funkanlagentyp [EDM1] + [EDMTW] + [EDMTWR] der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.velleman.eu.

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass

die Entsorgung dieses Produktes nach seinem

Lebenszyklus der Umwelt Schaden zufügen kann.

Entsorgen Sie die Einheit (oder verwendeten Batterien)

nicht als unsortierter Hausmüll; die Einheit oder

verwendeten Batterien müssen von einer spezialisierten

Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

EDM1/EDMTW/EDMTWR

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

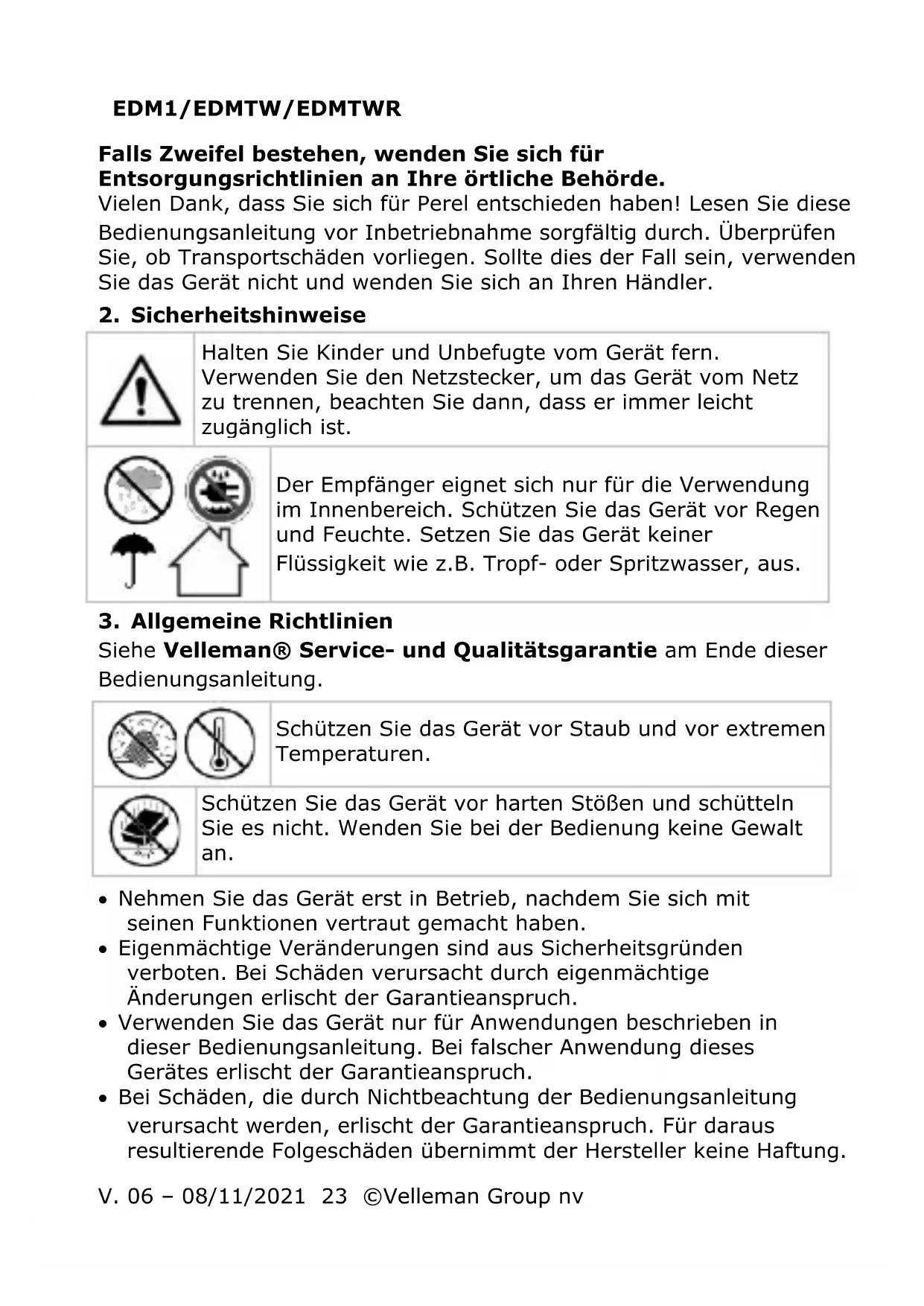

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Halten Sie Kinder und Unbefugte vom Gerät fern. Verwenden Sie den Netzstecker, um das Gerät vom Netz zu trennen, beachten Sie dann, dass er immer leicht zugänglich ist.

Der Empfänger eignet sich nur für die Verwendung im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Schützen Sie das Gerät vor Staub und vor extremen Temperaturen.

Schützen Sie das Gerät vor harten Stößen und schütteln Sie es nicht. Wenden Sie bei der Bedienung keine Gewalt an.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

EDM1/EDMTW/EDMTWR

• Durch ständige Verbesserungen, kann das Produkt von den Abbildungen abweichen.
  • Die Abbildungen dienen nur zur Illustration.
• Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet lassen bis es die Zimmertemperatur erreicht hat.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Batterie

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

Sender

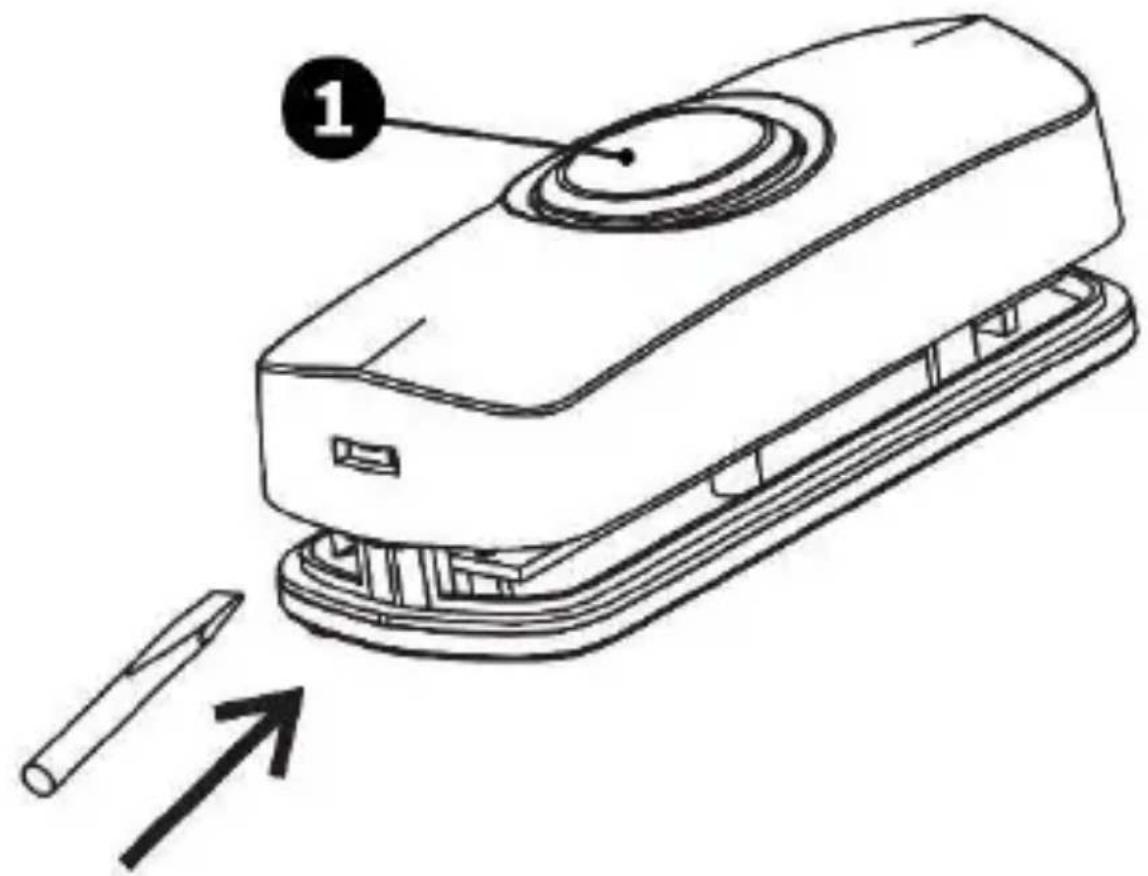

1. Öffnen Sie den Sender. Verwenden Sie einen Schlitz-Schraubendreher.
2. Installieren Sie die CR2032-Batterie polungsrichtig.
3. Schließen Sie das Batteriefach. Installieren Sie ihn.

Empfänger

1. Öffnen Sie den Empfänger.
2. Legen Sie 3 1.5 V AA-Batterien polungsrichtig ein.
3. Schließen Sie das Batteriefach. Installieren Sie ihn.

Bemerkung: Entfernen Sie die Batterie wenn Sie den Sender längere Zeit nicht verwenden.

ACHTUNG:Explosionsgefahr wenn Sie die Batterien beim Batteriewechsel falsch einlegen. Ersetzen Sie die Batterien nur durch Batterien gleichen Typs.Setzen Sie die Batterien (Pack oder einzelne Batterien) keinen extremen Temperaturen (Sonnenlicht, Feuer usw.) aus.Durchbohren Sie nie die Batterien und werfen Sie diese nicht ins Feuer (Explosionsgefahr). Laden Sie keine nicht-wiederaufladbare Batterien (Alkaline). Entsorgen Sie die Batterien gemäß den örtlichen Vorschriften. Halten Sie die Batterien von Kindern fern.

EDM1/EDMTW/EDMTWR

5. Installation

Testen Sie die Reichweite zwischen dem Empfänger und dem Sender. Die Reichweite ist 150 m im Freifeld, wird aber durch Wände und andere Hindernisse (z.B. PVC- oder Metallrahmen) erheblich verringert.

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

Sender

1. Öffnen Sie vorsichtig das Gehäuse und verwenden Sie die Rückplatte als Schablone. Wählen Sie die gewünschte Höhe und markieren Sie die Bohrlöcher.
2. Bohren Sie die Löcher mit einem Bohrmaschine und den geeigneten Bohrern (nicht mitgeliefert).
3. Setzen Sie einen Nylon-Dübel in jedes Loch ein.
4. Befestigen Sie die Rückplatte mit den mitgelieferten Schrauben. Befestigen Sie die Vorderplatte an der Rückplatte.
5. Stecken Sie den Empfänger in die Steckdose.

Empfänger

1. Wählen Sie einen geeigneten Montageort für den Empfänger.
2. Der Empfänger lässt sich mit einem Haken oder einem Nagel [2] an der Wand befestigen.

Bemerkung: Sie können den Sender auch mit doppelseitigem Klebeband befestigen.

6. Anwendung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1. Stellen Sie sicher, dass der Empfänger und der Sender eingeschaltet sind.
2. Ein akustisches Signal ertönt wenn der Druckknopf am Sender [1] gedrückt wird.
3. Wählen Sie die gewünschte Melodie mit der Wahltaste [4] und stellen Sie die Lautstärke mit dem Lautstärkeregler ein [3].

7. Kopplung

1. Halten Sie die Taste am Empfänger während 5 Sekunden gedrückt bis das akustische Signal "ding-dong" ertönt.

V. 06 - 08/11/2021 25 ©Velleman Group nv

EDM1/EDMTW/EDMTWR

1. Drücken Sie nun die Taste am Sender. Wenn die Kopplung erfolgreich war, ertönt der Signalton "ding". Wenn der Kopplungsmodus verlassen wird (Empfänger), ertönt der Signalton "ding-dong".

8. Technische Daten

Frequenz 433.95 MHz

max. RF-Leistung....10 mW

kabellos......ja

Bereich....150 m im Freifeld

selbstlernend ...... ja

Druckknopf ....... mit LED-Anzeige

Melodien....32

IP-Schutzart (Sender) IP44

Stromversorgung

Sender 1 x CR2032 (mitgeliefert)

Empfänger ... 3 x 1.5 V AA-Batterie (nicht mitgeliefert)

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman Group nv übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman Group nv besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.
