EDMTW - Campainhas de porta Perel - Manual de utilização gratuito

Tipo de produto	Campainha sem fio
Marca	Perel
Modelo	EDMTW
Frequência de operação	433,95 MHz
Alcance em campo aberto	150 m
Potência RF máx.	10 mW
Número de melodias	32
Índice de proteção (emissor)	IP44
Alimentação do emissor	1 pilha CR2032 (incluída)
Alimentação do receptor	3 pilhas AA 1,5 V (não incluídas)
Tipo de montagem	Parede (emissor e receptor)
Emparelhamento automático	Sim
Indicador LED no botão	Sim
Ajuste de volume	Sim
Seleção de melodia	Sim (32 melodias)
Uso interno/externo	Emissor externo (IP44), receptor interno
Manutenção e limpeza	Limpar com um pano seco e macio. Não usar produtos abrasivos.
Instruções de segurança	Manter fora do alcance das crianças. Proteger da umidade e temperaturas extremas. Usar pilhas adequadas.

Perguntas frequentes - EDMTW Perel

Como instalar a pilha no emissor?

Abra o compartimento do emissor com uma chave de fenda de cabeça chata. Insira uma pilha CR2032 respeitando a polaridade indicada e feche o compartimento.

Como emparelhar o emissor e o receptor?

Mantenha pressionado o botão do receptor por 5 segundos até que o emissor emita um sinal sonoro duplo. Em seguida, pressione o botão do emissor. O emissor confirma o emparelhamento com um sinal sonoro. Em caso de falha, o receptor emite um sinal duplo.

Qual é o alcance da campainha?

O alcance é de 150 metros em campo aberto. Paredes, PVC ou metal podem reduzir o alcance.

Quantas melodias estão disponíveis?

A campainha oferece 32 melodias diferentes, selecionáveis através do seletor no receptor.

Como ajustar o volume da campainha?

Use o ajuste de volume localizado no receptor para ajustar o nível sonoro.

Pode-se usar a campainha ao ar livre?

O emissor é classificado IP44 e pode ser instalado ao ar livre. O receptor é destinado ao uso interno.

Que tipo de pilhas usar para o receptor?

O receptor requer 3 pilhas AA de 1,5 V (não incluídas). Respeite a polaridade ao instalar.

Como fixar o emissor na parede?

Use a placa traseira como molde para marcar os furos. Perfure, insira as buchas fornecidas e aparafuse a placa. Em seguida, encaixe a placa frontal.

O que fazer se a campainha não tocar?

Verifique se as pilhas estão corretamente instaladas e não descarregadas. Certifique-se de que o emissor e o receptor estão ligados e emparelhados. Reduza a distância ou remova obstáculos.

Como limpar a campainha?

Use um pano seco e macio para limpar as superfícies. Não use produtos químicos ou abrasivos. Evite umidade excessiva no emissor.

MANUAL DE UTILIZADOR EDMTW Perel

Declaração de conformidade RED

O(a) abaixo assinado(a) Velleman Group nv declara que o presente tipo de equipamento de rádio [EDM1] + [EDMTW] + [EDMTWR] está em conformidade com a Diretiva 2014/53/EU.

O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: www.velleman.eu.

V. 06 - 08/11/2021 5 ©Velleman Group nv

EDM1/EDMTW/EDMTWR

USER MANUAL

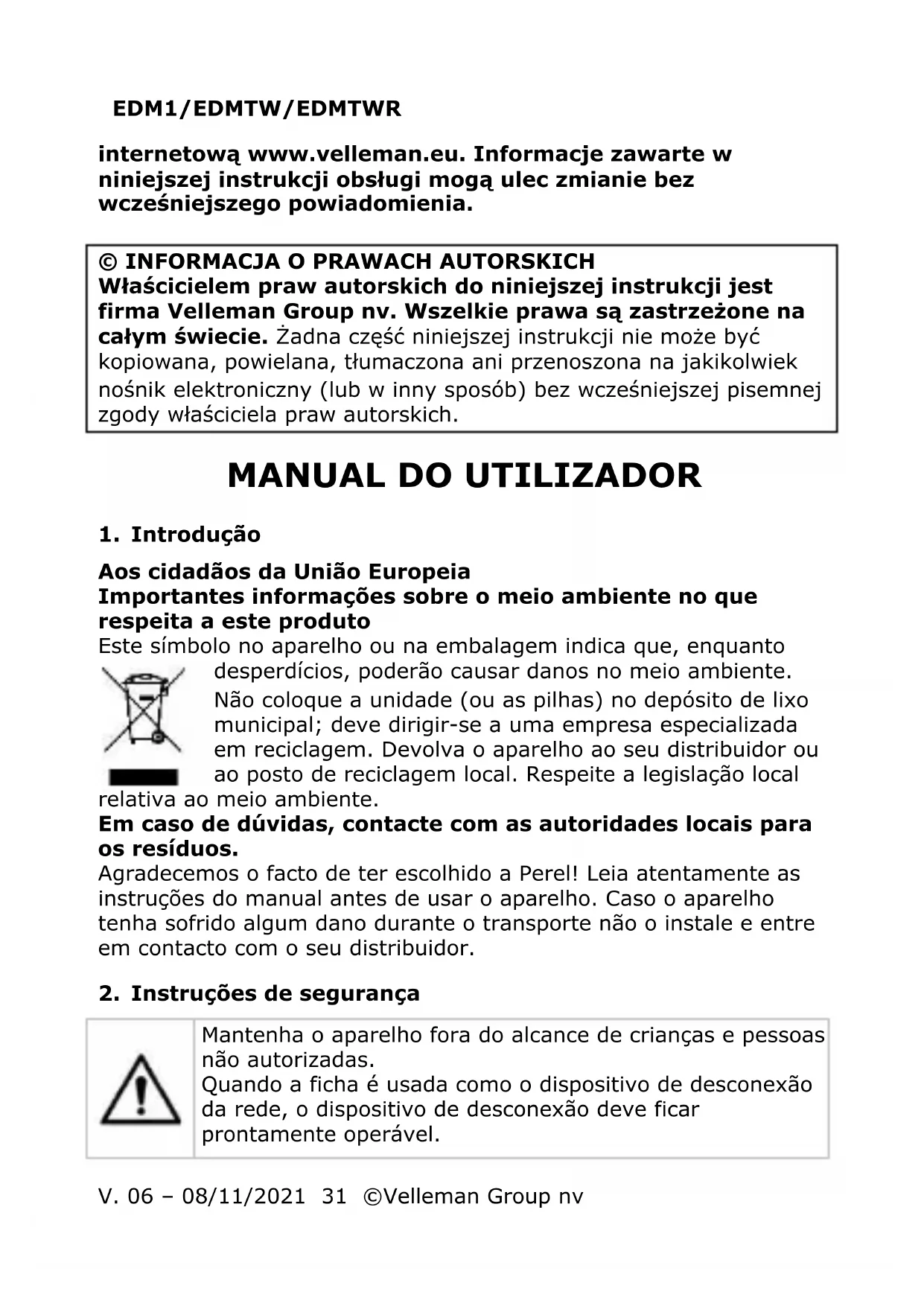

1. Introduction

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto

desperdícios, poderão causar danos no meio ambiente.

Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local

relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter escolhido a Perel! Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Mantenha o aparelho fora do alcance de crianças e pessoas não autorizadas.

Quando a ficha é usada como o dispositivo de desconexão da rede, o dispositivo de desconexão deve ficar prontamente operável.

Use o recetor apenas no interior. Proteger o aparelho contra a chuva e humidade ou qualquer tipo de salpicos ou gotas.

3. Normas gerais

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

Não exponha o equipamento ao pó nem a temperaturas extremas.

Proteja o aparelho de quedas e má utilização. Evite usar força excessiva ao utilizar o aparelho.

• Familiarize-se com o funcionamento do aparelho antes de o utilizar.
• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.
• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.
• Devido às contantes melhorias do produto, o produto actual pode diferir das imagens apresentadas.
• As imagens do produto têm apenas uma função ilustrativa.
• Não ligue o aparelho depois de exposto a variações de temperatura. Para evitar danos, espere que o aparelho atinge a temperatura ambiente.
• Guarde este manual para posterior consulta.

4. Pilha

Veja as imagens na página 2 deste manual.

EDM1/EDMTW/EDMTWR

Transmissor

1. Abra o transmissor para aceder ao compartimento das pilhas. Usar uma chave de fendas
2. Coloque a pilha CR2032 respeitando a polaridade.
3. Fechar o compartimento das pilhas. Continue com a instalação.

Receptor

1. Abra o receptor para aceder ao compartimento das pilhas.
2. Coloque 3 pilhas AA de 1.5 V respeitando a polaridade.
3. Fechar o compartimento das pilhas. Continue com a instalação.

Observação: Retire as pilhas caso não tencione utilizar o transmissor durante um longo período de tempo.

ATENÇÃO:Risco de explosão caso a bateria seja substituída de forma incorreta. Este deve ser substituída apenas por outra igual ou equivalente.As baterias (pack de baterias ou baterias instaladas) não devem ser expostas a calor excessivo como o do sol, fogo ou similar.Nunca perfure as baterias nem as deite no fogo, pois podem explodir. Não tente recarregar baterias não recarregáveis (alcalinas). Descarte as baterias de acordo com as regulamentações locais. Mantenha as baterias fora do alcance das crianças.

5. Instalação

Teste a amplitude de funcionamento entre o receptor e o transmissor. A amplitude de funcionamento é de 150 m em espaço aberto, mas poderá ser inferior devido a paredes ou outras obstruções como estruturas metálicas ou em PVC.

Veja as imagens na página 2 deste manual.

Transmissor

1. Abra cuidadosamente o invólucro do transmissor e use a placa traseira como modelo para a furação. Marque os furos para instalação à altura requerida.

EDM1/EDMTW/EDMTWR

1. Faça os furos usando um berbequim e a broca adequada (não incluído).
2. Coloque uma bucha de nylon (incluídas) em cada um dos furos.
3. Fixe a placa usando os parafusos incluídos. Encaixe a placa frontal na placa traseira.
4. Basta ligar o receptor à corrente elétrica.

Receptor

1. Escolha o local de instalação para o recetor.
2. O recetor pode ser fixado numa parede usando um suporte ou um prego [2].

Observação: Também pode fixar o transmissor usando fita adesiva de dupla face.

6. Utilização

Veja as imagens na página 2 deste manual.

1. Verifique se tanto o receptor como o transmissor estão ligados.
2. O recetor toca assim que pressionar o botão do transmissor [1].
3. Seleccione a melodia usando o seletor de melodias [4] e ajuste o volume com o respetivo botão [3].

7. Emparelhamento

1. No receptor, mantenha o botão pressionado durante 5 segundos até ouvir um "ding-dong".
2. Em seguida, pressione o botão do transmissor. O transmissor emite um som tipo "ding-dong" para confirmar o emparelhamento. O receptor emite um som tipo "ding-dong" ao sair do modo de emparelhamento.

8. Especificações

frequência.... 433.95 MHz potência RF máx....10 mW sem fios .... sim alcance .... 150 m em espaço amplo auto-aprendizagem....sim campainha .... com indicador LED número de sons.... 32 classificação IP (transmissor).... IP44

V. 06 - 08/11/2021 34 ©Velleman Group nv

EDM1/EDMTW/EDMTWR

alimentação

transmissor 1 x CR2032 (incl.)

receptor .... 3 x 1.5 V AA/LR6 (não incl.)

Utilize este aparelho apenas com acessórios originais. A Velleman Group nv não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman Group nv detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É

estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade

suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

• todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);
• todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;
• danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;
• todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será

reduzido a 6 meses para uma utilização profissional);

• todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;
• todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.
• todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;
• despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.
• qualquer reparação será fornecida pelo local de compra. Ó aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);
• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;
• uma reparação efectuada fora da garantia, será cobrado despesas de transporte;
• qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
