Marque	Neff
Modèle	D7060XO
Catégorie	Hotte
Type de produit	Hotte aspirante
Poids	7,0 kg
Ventilateur compatible	HBD-MX10-8
Diamètre conduit minimum	150 mm
Longueur câble prolongateur fourni	Environ 5 m
Type de toit pour installation	Toit en tuiles avec pente ≥ 10°
Distance minimale ventilateur / hotte	2 m
Dépression admissible	Max 4 Pa (0,04 mbar)
Matériau de la hotte	Acier inoxydable
Nettoyage	Produit spécial inox, éviter éponges récurantes et produits acides/chlorés
Sécurité	Débrancher avant entretien, réparations par spécialiste
Installation électrique	Raccordement par électricien agréé, mise à la terre obligatoire
Accessoire optionnel	Silencieux pour conduit 150 mm
Élimination	Recyclage respectueux de l'environnement
Réservation de modifications	Sous réserve de modifications techniques

FOIRE AUX QUESTIONS - D7060XO NEFF

Comment installer la hotte Neff D7060XO ?

L'installation doit être réalisée par un spécialiste. Le ventilateur se monte sur un toit en tuiles avec pente d'au moins 10°, à une distance minimale de 2 mètres de la hotte. Le raccordement électrique se fait via le prolongateur fourni (environ 5 m).

Quels sont les risques si l'apport d'air est insuffisant ?

Si la hotte évacue l'air à l'extérieur et que le logement possède des appareils à combustion, un apport d'air insuffisant peut entraîner une intoxication par réaspiration des gaz de combustion. La dépression ne doit pas dépasser 4 Pa.

Comment nettoyer l'acier inox de la hotte ?

Utilisez un produit spécial pour acier inox. N'utilisez jamais d'éponges à dos récurant, ni de détergents à base de sable, soude caustique, acide ou chlore. Appliquez de temps en temps un produit d'entretien pour protéger l'aspect.

Puis-je utiliser un conduit de diamètre inférieur à 150 mm ?

Non, le diamètre des conduits de raccordement ne doit en aucun point être inférieur à 150 mm. Un silencieux supplémentaire (optionnel) est disponible pour ce diamètre.

Que faire en cas de cordon d'alimentation endommagé ?

Le remplacement doit être confié au fabricant, à son service après-vente ou à une personne qualifiée, afin d'éviter tout risque.

Peut-on monter le ventilateur sur un toit-terrasse ?

Non, le ventilateur ne peut être monté que sur des toits à tuiles en pente (pente d'au moins 10°). Les toitures-terrasses ou en Eternit sont exclues.

Quelles précautions de sécurité avant l'entretien ?

Avant toute opération, mettez la hotte hors tension en débranchant la jonction enjiché ou le câble d'alimentation. Les réparations doivent être effectuées par un spécialiste.

Comment assurer un apport d'air suffisant pour la combustion ?

Prévoyez des ouvertures non obturables (portes, fenêtres, ventouses) ou un verrouillage réciproque permettant à l'air d'affluer. La dépression ne doit pas dépasser 4 Pa.

Quels sont les accessoires optionnels disponibles ?

Un silencieux supplémentaire pour conduit de 150 mm est disponible en option auprès du commerce spécialisé.

Comment éliminer la hotte en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Il doit être recyclé pour récupérer les matières premières. Renseignez-vous auprès de votre revendeur ou mairie.

MODE D'EMPLOI D7060XO NEFF

Cet appareil est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

Veuillez inscrire la désignation du type du ventilateur externe dans la notice d'utilisation de la hotte aspirante.

Contrôlez s'il est admis de combiner ce ventilateur avec cette hotte aspirante. Il faut que la notice d'utilisation et celle de montage de la hotte mentionnent le type homologué HBD-MX10-8.

Le branchement et la mise en service ne doivent être effectués que par un spécialiste.

Les réparations et opérations d'entretien sur le ventilateur exigent de le mettre hors tension.

Pour ce faire, défaites la jonction enfichée reliant le secteur et la hotte aspirante, ou débranchez du secteur le câble d'alimentation électrique arrivant à la hotte.

Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.

Les anciens appareils ne sont pas des déchets sans valeur.

Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières.

Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbar).

On y parvient en présence d'ouvertures non obturables telles que par ex. dans les portes, fenêtres, ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

Remarque : lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Le ventilateur ne pourrait être monté que sur des toits à tuiles en pente. Le toit doit avoir une pente de 10° minimum.

Le ventilateur ne pourrait pas être monté sur des toitures-terrasses ou toitures en Eternit.

Δ Le montage ne pourra être réalisé que par un couvreur professionnel.

Le ventilateur doit se trouver au minimum à une distance de 2 mètres de la hotte aspirante.

Ne montez pas le ventilateur sur un mur extérieur à proximité de fenêtres, portes ou terrasses.

Montez le ventilateur sur un mur extérieur à un endroit,

• Excluant d'exposer les riverains et voisins à des nuisances (bruits et odeurs),
• Facilitant l'accès pour l'entretien et les réparations.

Les jonctions étanches des câbles électriques doivent se trouver à l'intérieur du bâtiment.

En aucun point des conduits de raccordement à la hotte, le diamètre de ces derniers ne doit être inférieur à 150 mm. Vous pouvez, auprès du commerce spécialisé, vous procurer un silencieux supplémentaire (accessoire en option) pour conduit de 150 mm.

Poids : 7,0 kg.

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Montage

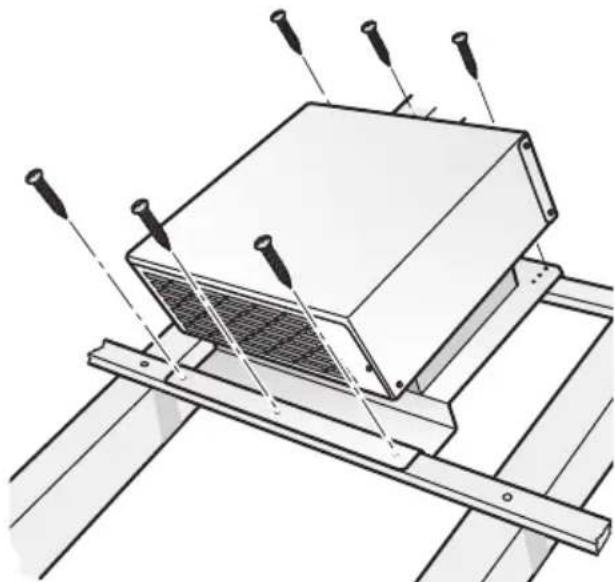

1. Enlevez la couverture du toit dans la zone de montage prévue.

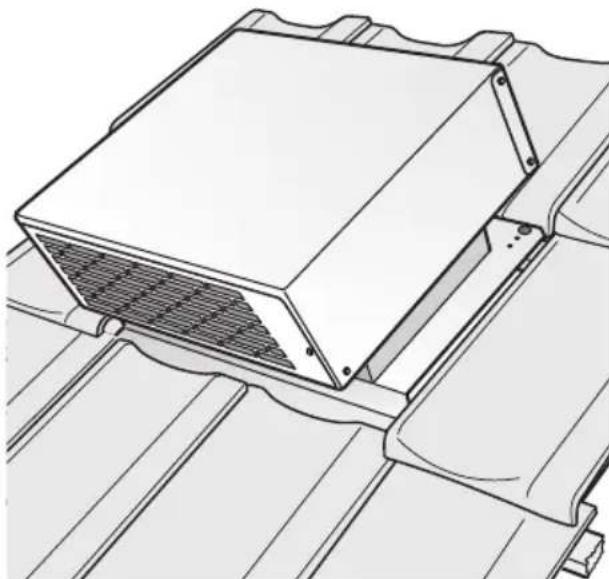

2. Mettez le ventilateur en place puis vissez-le à fond.

L'orifice de sortie d'air doit regarder vers le bas.

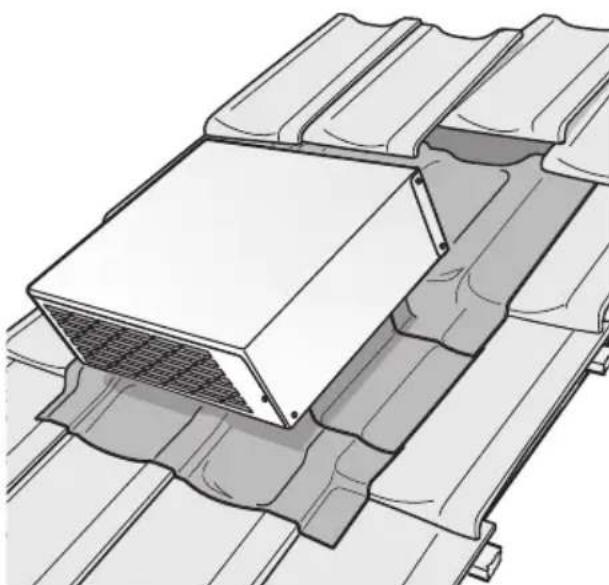

1. Remettez la couverture du toit en place.

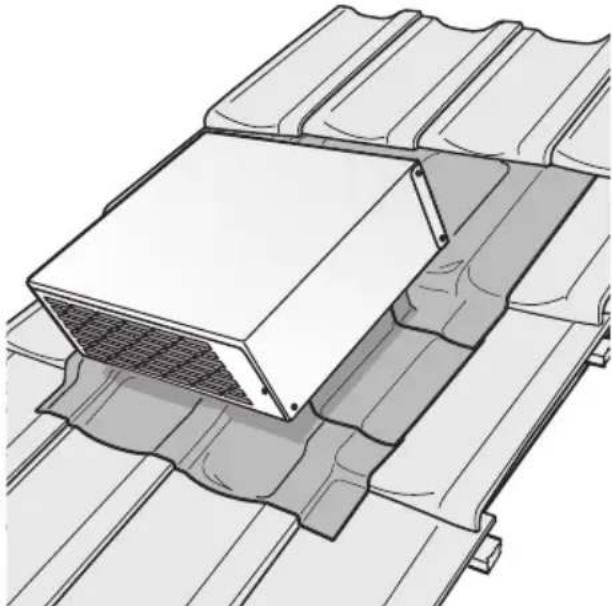

1. Étanchéifiez la toiture.

Montage

⚠ Le branchement électrique avec la hotte aspirante a lieu au moyen du prolongateur d'env. 5 m livré avec la hotte aspirante.

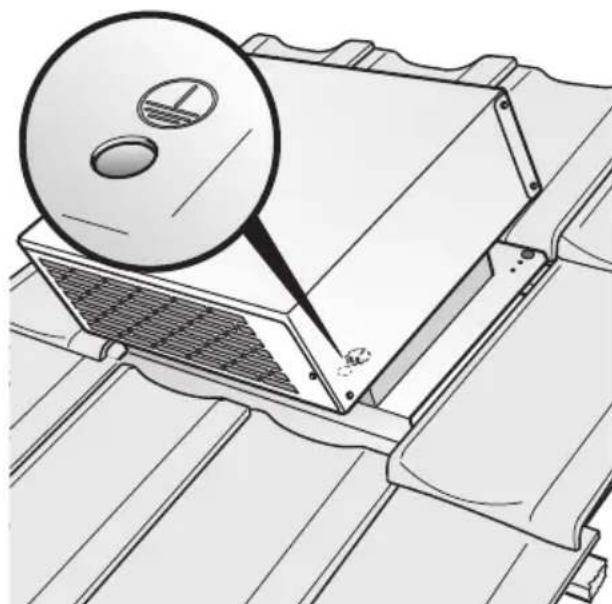

S'il faut utiliser un câble prolongateur supplémentaire, il faudra, avant de visser, qu'un électricien agréé raccorde à la terre, de l'extérieur, le carter du ventilateur. Les pièces utilisées pour réaliser la jonction à la terre ne doivent pas entrer en contact avec la roue du ventilateur.

Montage

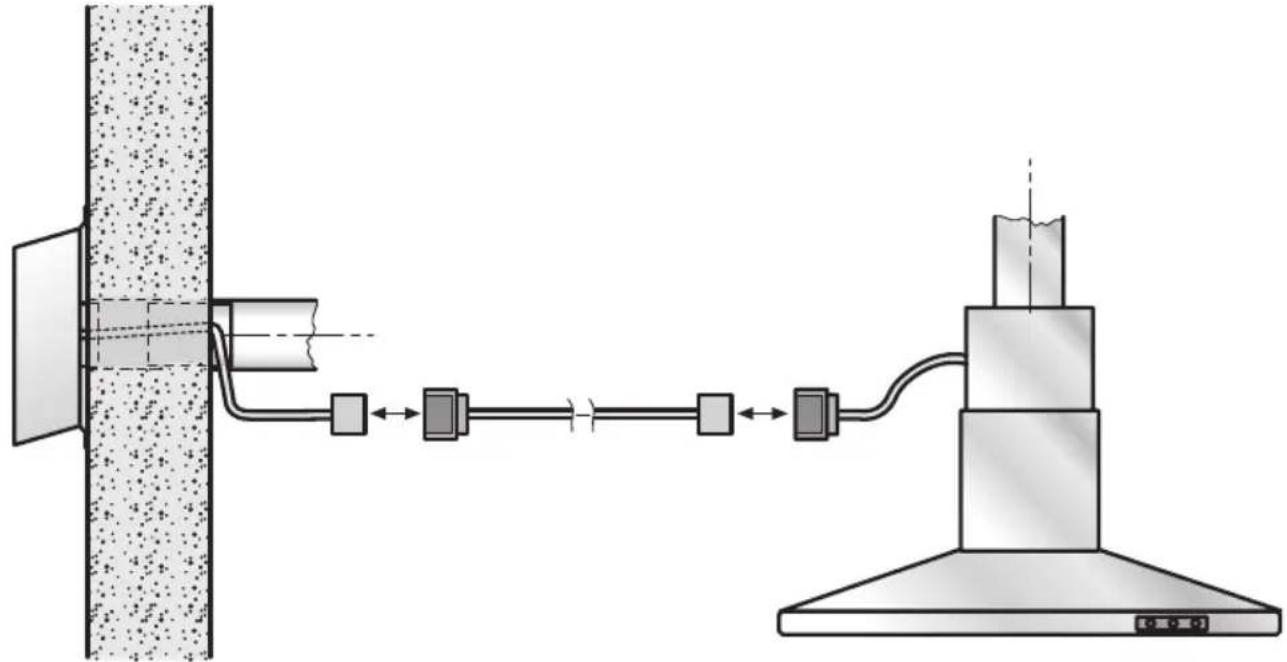

1. Établissez la jonction entre le ventilateur et la hotte aspirante (conduits et jonction électrique).

Pour des raisons de sécurité, le couvercle supplémentaire protégeant le connecteur doit toujours être fixé et se trouver en position fermée.

Conseils pour l'utilisateur

Consignes de sécurité

Vérifiez régulièrement si l'air peut sortir sans obstacle du ventilateur.

Rien ne doit colmater la grille de sortie d'air ; veillez à ce que des plantes ayant grandi ne l'obstruent pas.

Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.

Nettoyage et entretien

Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.

Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chloré.

Afin de protéger l'aspect de l'appareil, appliquez de temps en temps un peu de produit d'entretien pour acier inox.
