Merkki	Neff
Malli	D7060XO
Luokka	Liesituuletin
Tuotetyyppi	Imuilmanvaihto
Paino	7,0 kg
Yhteensopiva tuuletin	HBD-MX10-8
Pienin sallittu putken halkaisija	150 mm
Toimitetun jatkojohdon pituus	Noin 5 m
Asennukseen sopiva kattotyyppi	Tiilikatto, kaltevuus ≥ 10°
Pienin etäisyys tuulettimen ja liesituulettimen välillä	2 m
Sallittu alipaine	Enintään 4 Pa (0,04 mbar)
Liesituulettimen materiaali	Ruostumaton teräs
Puhdistus	Erityinen ruostumattoman teräksen puhdistusaine, vältä hankaavia sieniä ja happo-/klooripitoisia puhdistusaineita
Turvallisuus	Irrota verkkovirrasta ennen huoltoa, korjaukset asiantuntijan toimesta
Sähköasennus	Liitäntä valtuutetun sähköasentajan toimesta, maadoitus pakollinen
Valinnainen lisävaruste	Äänenvaimentaja putkelle 150 mm
Hävittäminen	Ympäristöystävällinen kierrätys
Oikeus muutoksiin pidätetään	Tekniset muutokset mahdollisia

Usein kysytyt kysymykset - D7060XO NEFF

Miten liesituuletin Neff D7060XO asennetaan?

Asennus on suoritettava asiantuntijan toimesta. Tuuletin asennetaan tiilikatolle, jonka kaltevuus on vähintään 10°, vähintään 2 metrin etäisyydelle liesituulettimesta. Sähköliitäntä tehdään toimitetulla jatkojohdolla (noin 5 m).

Mitkä ovat riskit, jos ilmansaanti on riittämätön?

Jos liesituuletin poistaa ilman ulos ja asunnossa on palamislaitteita, riittämätön ilmansaanti voi aiheuttaa palokaasujen takaisinimusta johtuvan myrkytyksen. Alipaine ei saa ylittää 4 Pa.

Miten liesituulettimen ruostumaton teräs puhdistetaan?

Käytä ruostumattoman teräksen erikoispuhdistusainetta. Älä koskaan käytä hankaavia sieniä tai hiekkaa, lipeää, happoa tai klooria sisältäviä pesuaineita. Levitä ajoittain hoitoainetta ulkonäön suojaamiseksi.

Voinko käyttää halkaisijaltaan alle 150 mm:n putkea?

Ei, liitäntäputken halkaisija ei saa missään kohdassa olla alle 150 mm. Tälle halkaisijalle on saatavana lisä-äänenvaimentaja (valinnainen).

Mitä tehdä, jos virtajohto on vaurioitunut?

Vaihto on annettava valmistajan, sen huoltopalvelun tai pätevän henkilön tehtäväksi vaaran välttämiseksi.

Voiko tuulettimen asentaa tasakatolle?

Ei, tuuletin voidaan asentaa vain kalteville tiilikatoille (kaltevuus vähintään 10°). Tasakatot ja Eternit-katot eivät käy.

Mitä turvatoimia ennen huoltoa?

Ennen toimenpiteitä katkaise liesituulettimesta virta irrottamalla pistoke tai virtajohto. Korjaukset on suoritettava asiantuntijan toimesta.

Miten varmistetaan riittävä ilmansaanti palamista varten?

Varaa tukkeutumattomia aukkoja (ovet, ikkunat, seinäventtiilit) tai rinnakkaislukitus, joka mahdollistaa ilman virtauksen. Alipaine ei saa ylittää 4 Pa.

Mitä lisävarusteita on saatavilla?

Lisä-äänenvaimennin 150 mm:n putkelle on saatavana erikoisliikkeistä.

Miten liesituuletin hävitetään käyttöiän päätyttyä?

Älä hävitä laitetta kotitalousjätteen mukana. Se on kierrätettävä raaka-aineiden talteenottamiseksi. Kysy lisätietoja jälleenmyyjältäsi tai kunnasta.

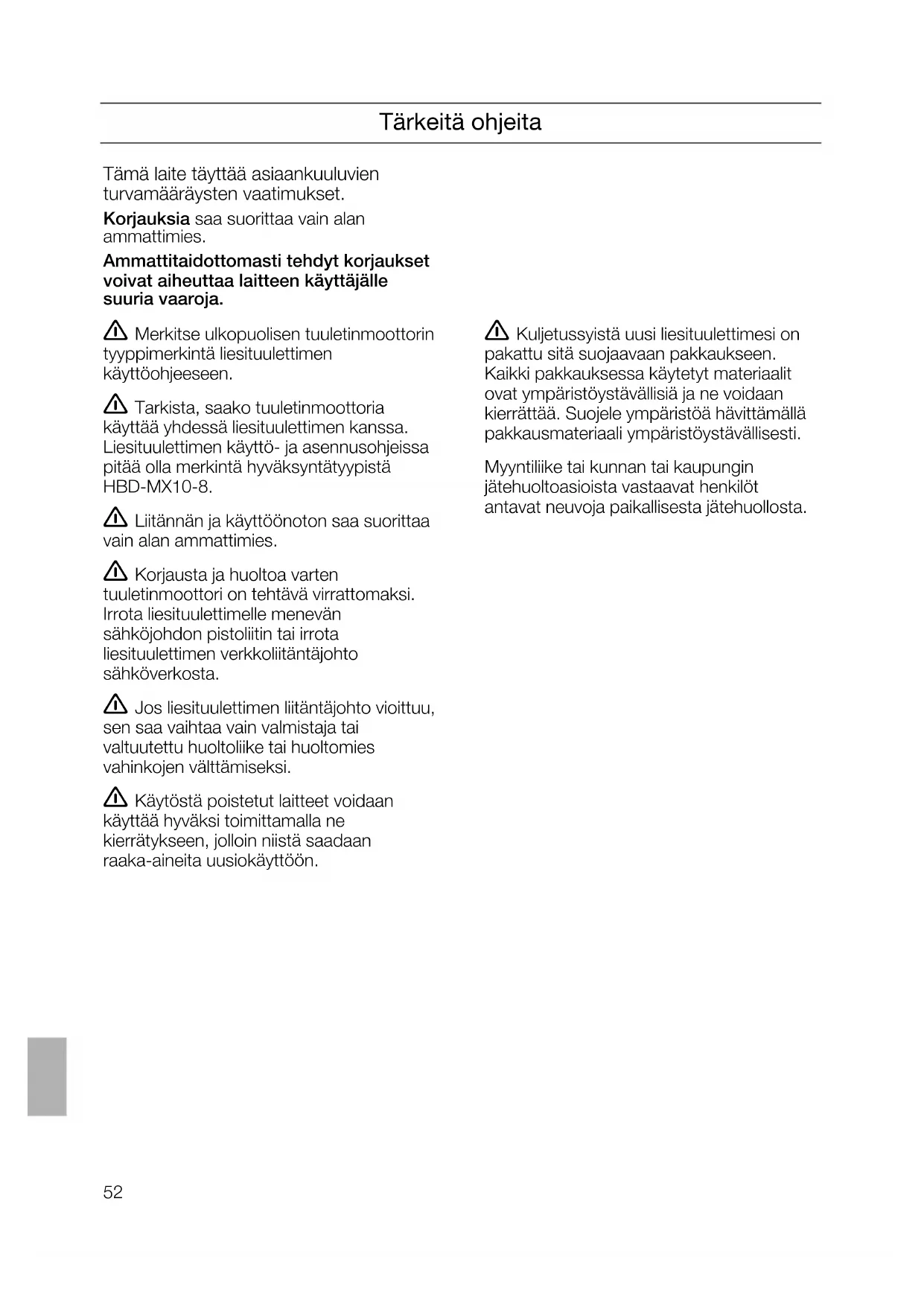

KÄYTTÖOHJE D7060XO NEFF

Tämä laite täyttää asiaankuuluvien turvamääräysten vaatimukset.

Korjauksia saa suorittaa vain alan ammattilainen.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja.

Merkitse alkuperäisen tuuletinmoottorin tyyppimerkintä liesituulettimen käyttöohjeeseen. Tarkista, saako tuuletinmoottoria käyttää yhdessä liesituulettimen kanssa. Liesituulettimen käyttö- ja asennusohjeissa pitää olla merkintä hyväksyntätyypistä HBD-MX10-8. Liitännän ja käyttöönoton saa suorittaa vain alan ammattilainen. Korjausta ja huoltoa varten tuuletinmoottori on tehtävä virrattomaksi. Irrota liesituulettimelle menevän sähköjohdon pistoliitin tai irrota liesituulettimen verkkoliitäntäjohto sähköverkosta. Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi. Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön.

Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti.

Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin) on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmavirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä säännös ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

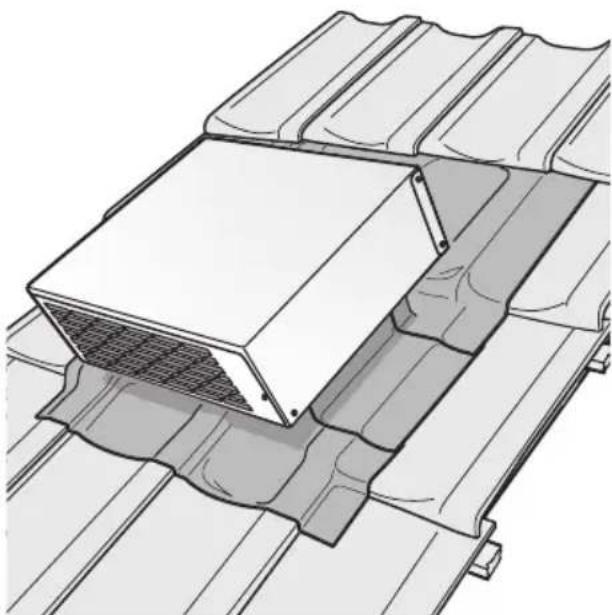

Tuuletinmoottori on tarkoitettu asennettavaksi kalteville tiilikatoille. Katon kaltevuuden tulee olla vähintään 10° . Tuuletinmoottoria ei saa asentaa tasaisille tai eterniittikatoille. Asennuksen saa tehdä ainoastaan ammatillisen koulutuksen saanut katontekijä.

Tuuletinmoottori tulee asentaa vähintään 2 metrin päähän liesituulettimesta.

Älä kiinnitä ulkoseinään asennettavaa tuuletinmoottoria ikkunoiden, ovien tai terassin läheisyyteen.

Kiinnitä ulkoseinään asennettava tuuletinmoottori sellaiseen paikkaan,

• ettei siitä aiheudu melu- tai hajuhaittoja naapureille.
• että huolto- ja korjaustyöt voidaan suorittaa helposti.

Sähköjohdon pistoliittimien tulee olla rakennuksen sisällä.

Liesituulettimelle menevien liitosputkien läpimittaa 150 mm ei saa pienentää. Erillisen äänenvaimentimen 150 mm:n putkelle voit tilata lisävarusteena alan liikkeistä.

Paino kiloissa: 7,0 kg.

Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään.

Asennus

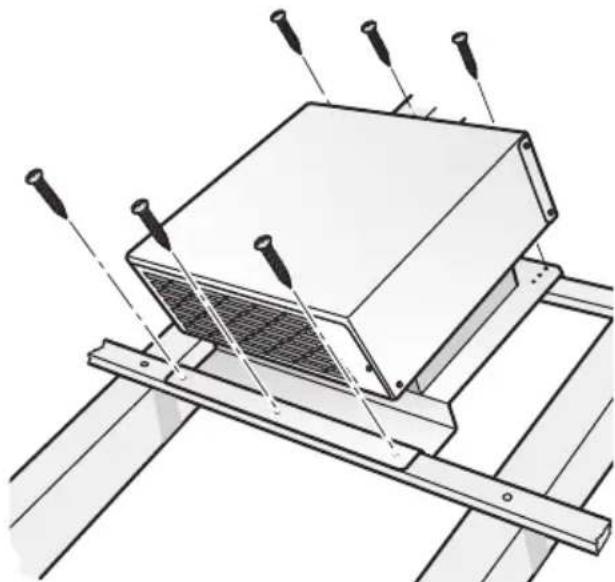

1. Poista katosta kate asennuskohdan alueelta.
2. Aseta tuuletinmoottori paikoilleen ja kiinnitä ruuveilla.

Ilman tulee poistua alaspäin.

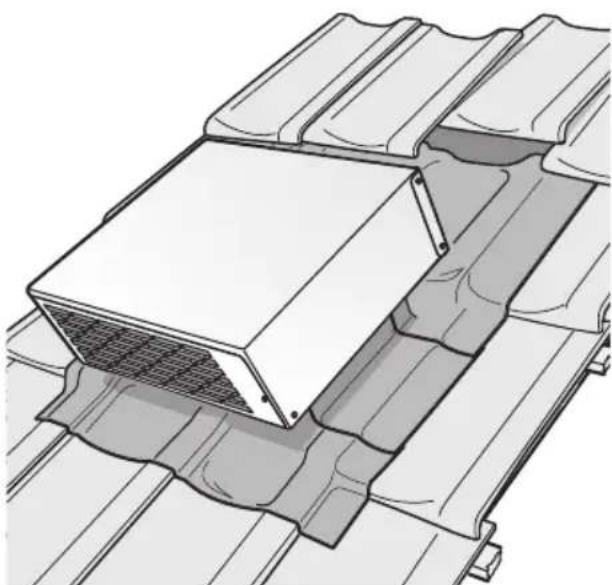

1. Aseta kate takaisin paikoilleen.

1. Tiivistä katto.

Asennus

Sähköliitos liesituulettimelle tehdään liesituulettimen mukana tulevalla noin 5 metrin pituisella jatkojohdolla.

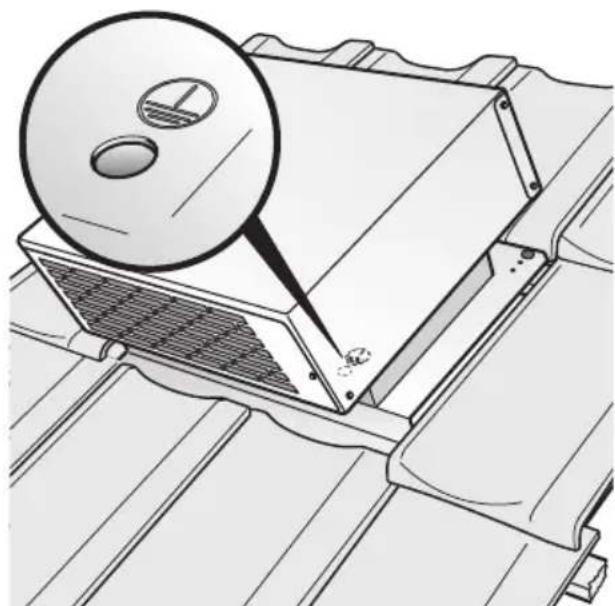

Mikäli tarvitaan vielä toinen jatkojohto, sähköasentajan on maadoitettava tuuletinmoottori ennen kiinniruuvamista.

Maadoitukseen käytettävät osat eivät saa koskettaa tuuletinpyörää.

Asennus

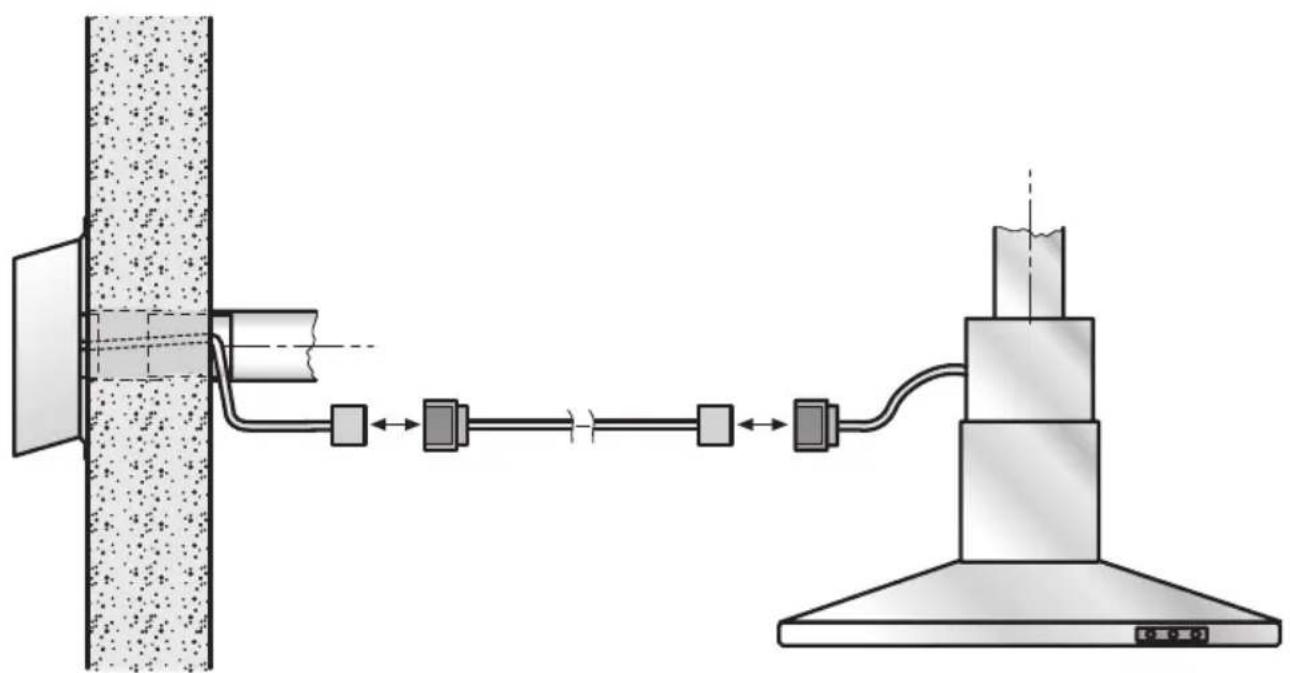

1. Tee tuuletinmoottoriyksikön ja liesituulettimen välinen putkiliitos ja sähköliitos.

Pistokkeen lisäsuojuksen tulee turvallisuussyistä olla aina paikoillaan ja suljettuna.

Ohjeita käyttäjälle

Turvallisuusohjeita

Tarkista säännöllisin välein, että ilma voi virrata ongelmitta ulos tuulettimesta. Ilman ulostulosäleikön eteen ei saa asettaa mitään eikä se saa joutua kasvien peittoon.

Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi.

Puhdistus ja hoito

Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa.

Älä puhdista teräspintoja hankaavilla sienillä äläkä hiekka-, sooda-, happo- tai klooripitoisilla pesuaineilla!

Pyyhi silloin tällöin tuuletinmoottorin kotelo teräspinnoille tarkoitetulla puhdistusaineella.
