Märke	Neff
Modell	D7060XO
Kategori	Köksfläkt
Produkttyp	Frånluftsfläkt
Vikt	7,0 kg
Kompatibel fläkt	HBD-MX10-8
Minsta kanaldiameter	150 mm
Längd medföljande förlängningskabel	Cirka 5 m
Taktyp för installation	Tegeltak med lutning ≥ 10°
Minsta avstånd fläkt / köksfläkt	2 m
Tillåtet undertryck	Max 4 Pa (0,04 mbar)
Fläktmaterial	Rostfritt stål
Rengöring	Specialmedel för rostfritt, undvik skursvampar och sura/klorhaltiga produkter
Säkerhet	Koppla bort före underhåll, reparationer av fackman
Elektrisk installation	Anslutning av behörig elektriker, jordning obligatorisk
Tillbehör tillval	Ljuddämpare för kanal 150 mm
Avfallshantering	Miljövänlig återvinning
Ändringar förbehållna	Med reservation för tekniska ändringar

Vanliga frågor - D7060XO NEFF

Hur installerar man köksfläkten Neff D7060XO?

Installationen ska utföras av en fackman. Fläkten monteras på ett tegeltak med lutning på minst 10°, på ett minsta avstånd av 2 meter från köksfläkten. Elanslutning sker via medföljande förlängningskabel (cirka 5 m).

Vilka är riskerna om lufttillförseln är otillräcklig?

Om fläkten för ut luften och bostaden har förbränningsapparater, kan otillräcklig lufttillförsel leda till förgiftning genom återsugning av förbränningsgaser. Undertrycket får inte överstiga 4 Pa.

Hur rengör man fläktens rostfria stål?

Använd ett specialmedel för rostfritt stål. Använd aldrig skursvampar med skursida, eller rengöringsmedel baserade på sand, kaustiksoda, syra eller klor. Applicera då och då ett underhållsmedel för att skydda utseendet.

Kan jag använda en kanal med mindre diameter än 150 mm?

Nej, anslutningskanalens diameter får inte vid någon punkt vara mindre än 150 mm. En extra ljuddämpare (tillval) finns tillgänglig för denna diameter.

Vad göra om nätsladden är skadad?

Byte ska anförtros åt tillverkaren, dess serviceavdelning eller en kvalificerad person för att undvika risk.

Kan man montera fläkten på ett platt tak?

Nej, fläkten kan endast monteras på tegeltak med lutning (lutning minst 10°). Platt tak eller eternittak är uteslutna.

Vilka säkerhetsåtgärder före underhåll?

Innan något arbete, koppla bort fläkten från strömmen genom att koppla bort stickkontakten eller nätsladden. Reparationer ska utföras av fackman.

Hur säkerställer man tillräcklig lufttillförsel för förbränning?

Anordna icke stängbara öppningar (dörrar, fönster, väggventiler) eller en ömsesidig spärr som tillåter luft att strömma in. Undertrycket får inte överstiga 4 Pa.

Vilka tillbehör finns som tillval?

En extra ljuddämpare för kanal 150 mm finns som tillval i fackhandeln.

Hur kasserar man köksfläkten vid livslut?

Kasta inte apparaten med hushållsavfall. Den ska återvinnas för att återvinna råmaterial. Fråga din återförsäljare eller kommun.

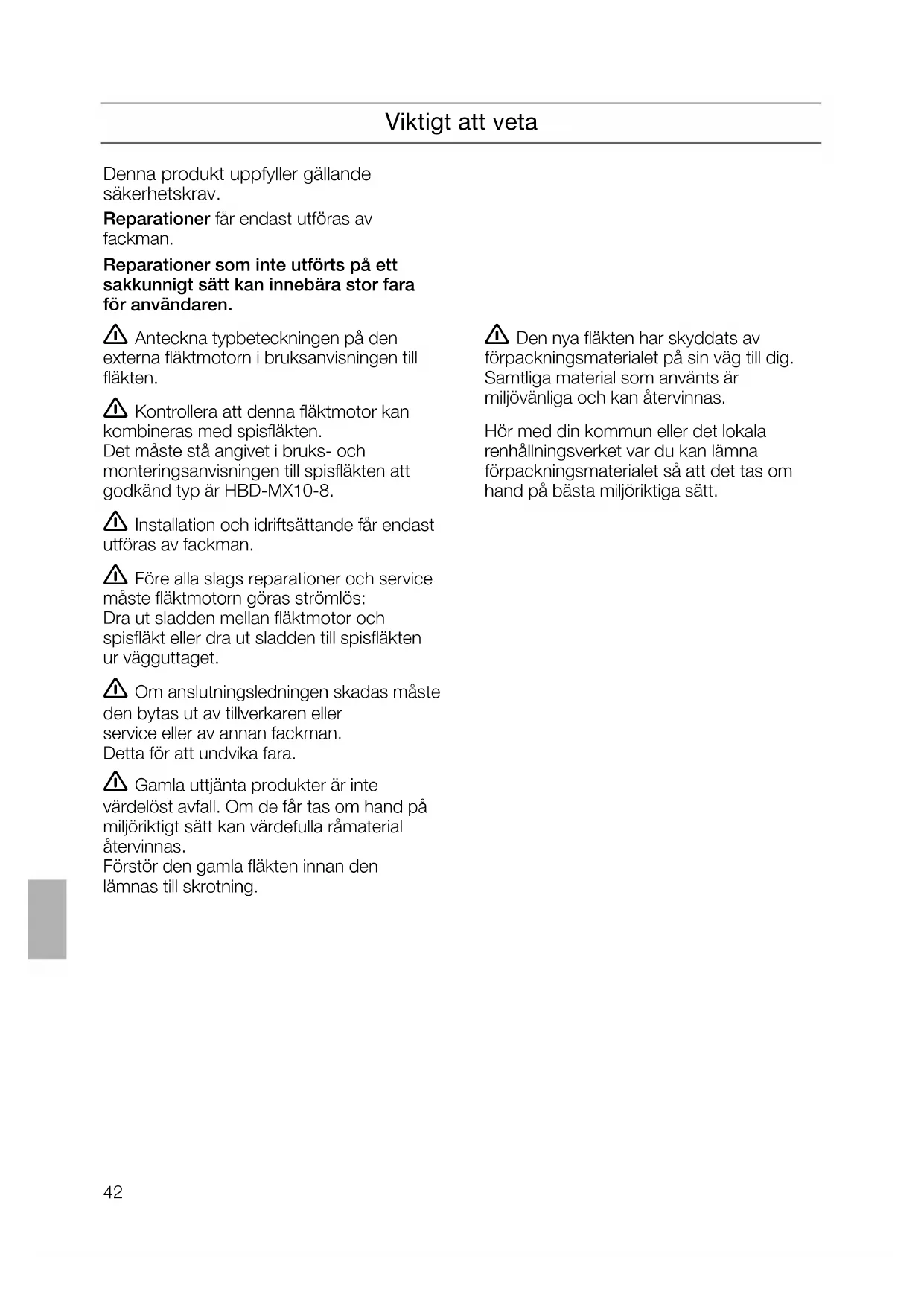

BRUKSANVISNING D7060XO NEFF

Reparationer får endast utföras av fackman.

Reparationer som inte utförts på ett sakkunnigt sätt kan innebära stor fara för användaren.

Anteckna typbeteckningen på den externa fläktmotorn i bruksanvisningen till fläkten. Kontrollera att denna fläktmotor kan kombineras med spisfläkten.

Det måste stå angivet i bruks- och monteringsanvisningen till spisfläkten att godkänd typ är HBD-MX10-8.

Installation och idriftsättande får endast utföras av fackman. Före alla slags reparationer och service måste fläktmotorn göras strömlös:

Dra ut sladden mellan fläktmotor och spisfläkt eller dra ut sladden till spisfläkten ur vägguttaget.

Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för att undvika fara. Gamla uttjänta produkter är inte värdelöst avfall. Om de får tas om hand på miljöriktigt sätt kan värdefulla råmaterial återvinnas.

Förstör den gamla fläkten innan den lämnas till skrotning.

Den nya fläkten har skyddats av förpackningsmaterialet på sin väg till dig. Samtliga material som använts är miljövänliga och kan återvinnas.

Hör med din kommun eller lokala renhållningsverket var du kan lämna förpackningsmaterialet så att det tas om hand på bästa miljöriktiga sätt.

Före monteringen

Sörj för god ventilation om du använder spisfläkten samtidigt med en eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) eftersom fläkten suger upp luft som respektive ugn behöver för sin förbränning, vilket kan leda till att oförbrända gaser kommer in i rummet.

Det är ingen fara om undertrycket i det rum där eldstaden står uppställd aldrig överskrider 4 Pa (0,04 mbar).

Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder.

Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.

Observera att du vid beräkningen alltid måste utgå från hela vängengens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar.

Fläktmotorn är endast avsedd att monteras på lutande tegeltak. Taklutningen måste vara minst 10°. Fläktmotorn får inte monteras på platta tak eller på eternittak. Montering får endast utföras av behörig takläggare.

Fläktmotorn måste monteras på minst 2 meters avstånd från spisfläkten. Montera inte ytterväggsfläkten nära fönster, dörrar eller uteplatser. Montera ytterväggsfläkten på plats

• där boende och grannar inte kan störas av bullret eller lukten från den,
• som går att nå för service och reparationer.

Alla stickkontakter måste befinna sig inomhus. Diametern på förbindelsekanalerna till spiskåpan får inte göras mindre än 150 mm. Extra ljuddämpare för kanaler med diametern 150 mm finns att köpa i fackhandeln som extra tillbehör.

Vikt: 7,0 kg.

Rätt till tekniska ändringar förbehålls.

Montering

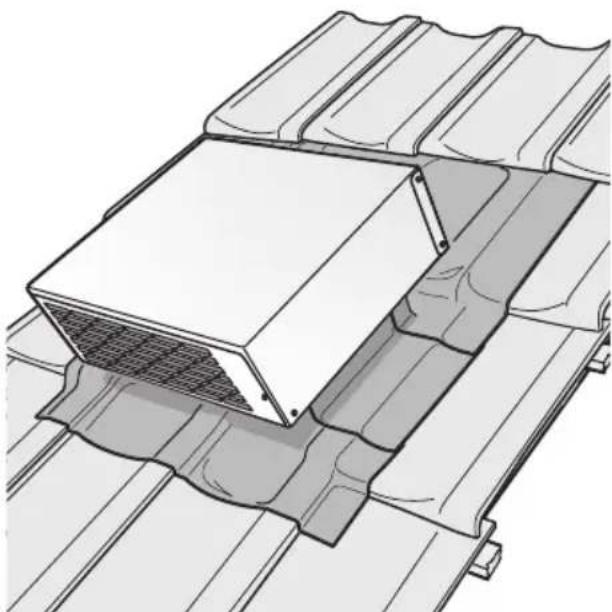

1. Ta bort takteglet runt monteringsområdet.

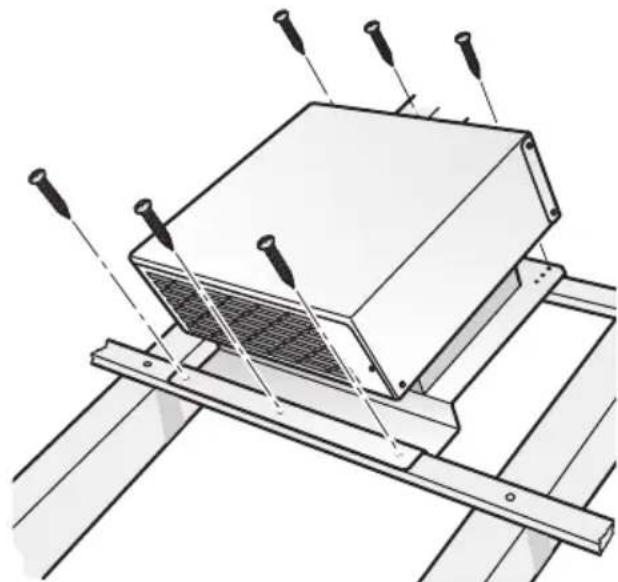

2. Sätt in fläktmotorn och skruva fast den.

Luftströmmen ska vara riktad nedåt.

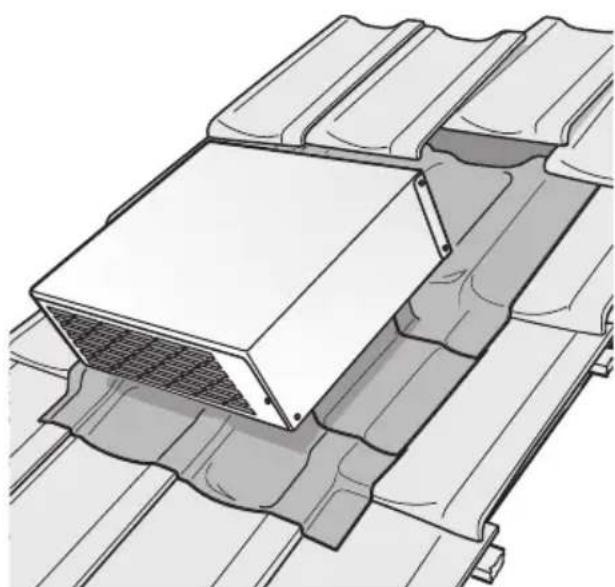

1. Sätt tillbaka takteglet.

1. Täta mot taket runt monteringsområdet.

Montering

Fläkten kopplas till spiskåpan och elnätet med hjälp av den ca. 5 m långa förlängningssladd som följer med spiskåpan.

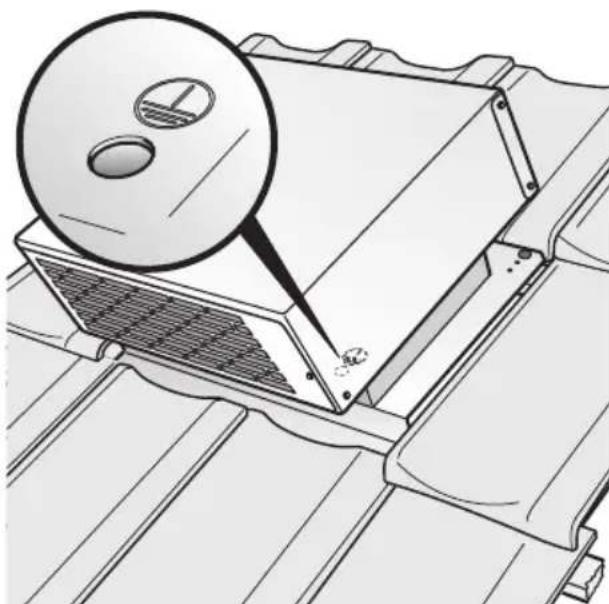

Om extra förlängningssladd krävs måste fläktens hölje jordas från utsidan innan det sätts fast; jordningen ska utföras av behörig fackman.

De delar som används för jordningen får inte komma i kontakt med fläkthjulet.

Montering

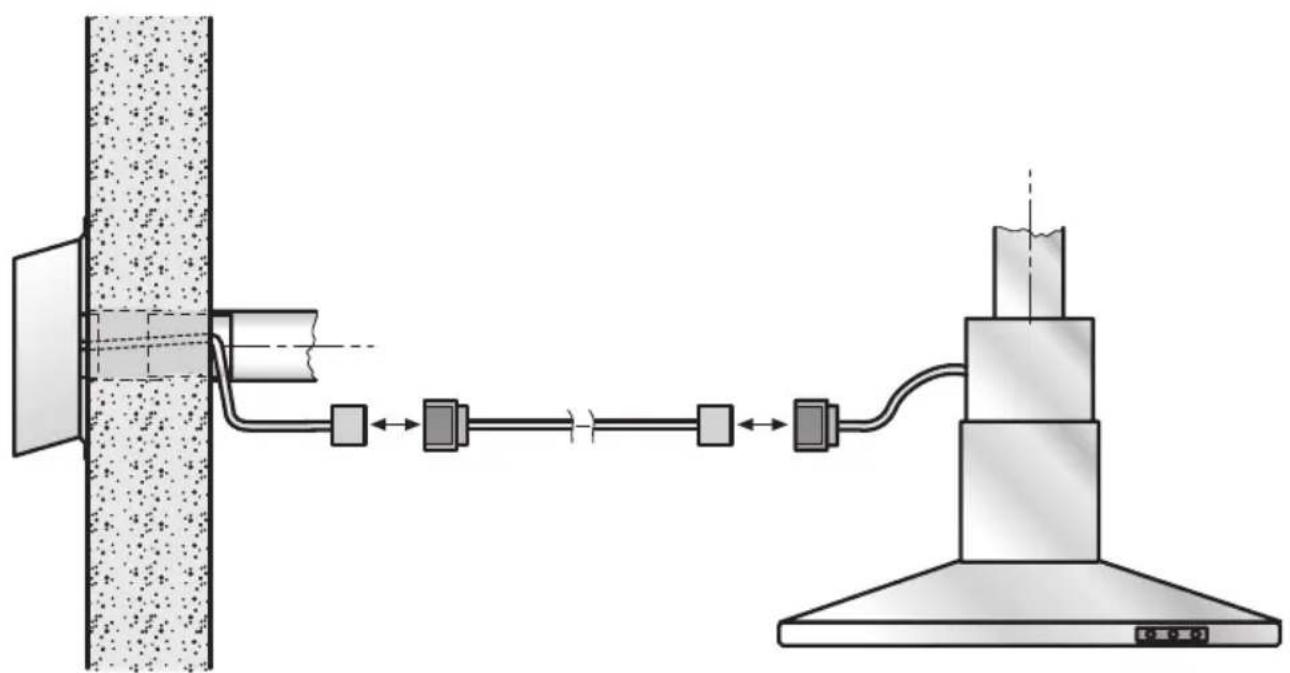

1. Montera rörkanalerna och koppla fläkten till spiskåpan och elnätet.

Skyddshöljet över stickkontakten måste av säkerhetsskäl alltid sitta på plats samt vara stängt.

Viktigt att veta

Tips till användaren

Kontrollera med jämna mellanrum att luften utan problem kan strömma genom fläkten.

Luftgallret på utsidan får inte täckas för, inte heller av växter.

Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för att undvika fara.

Rengöring och skötsel

Använd ett milt rengöringsmedel utan repande effekt avsett för rostfritt stål. Ytorna rengörs i slipriktningen.

Använd inte svampar som kan repa ytor i rostfritt stål och inte heller putsmedel innehållande sand, soda, syra eller klorider.

Behandla med vårdande medel för rostfria produkter med jämna mellanrum för att bevara produktens yttre.

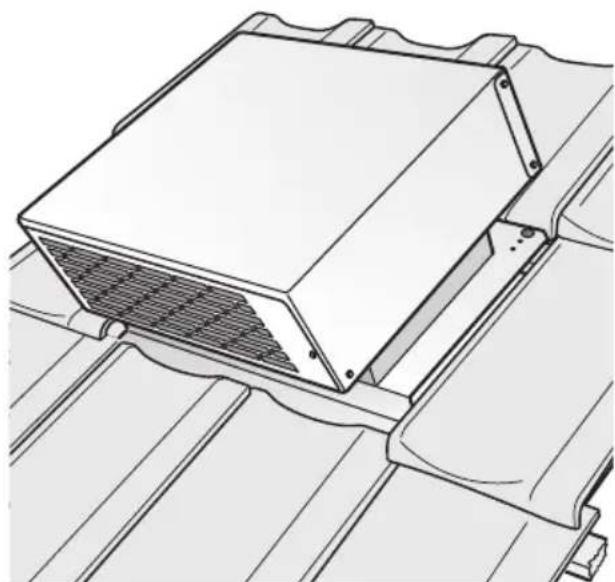

1. Anbring tagdäckningen igen.

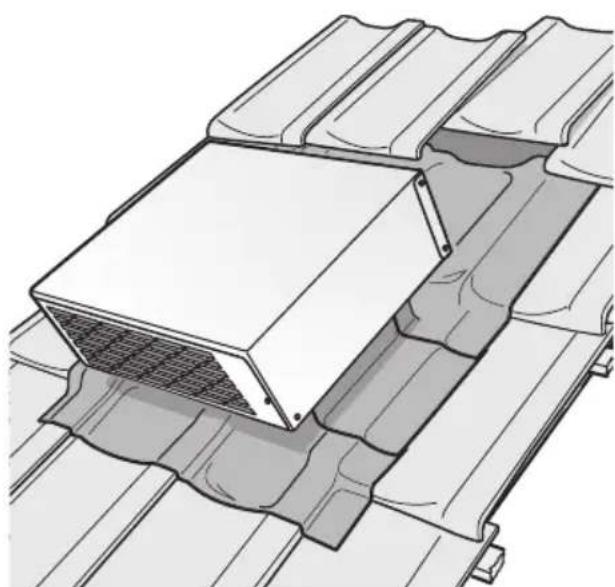

1. Täta taket.

Montering
