Merk	Neff
Model	D7060XO
Categorie	Afzuigkap
Producttype	Afzuigkap
Gewicht	7,0 kg
Compatibele ventilator	HBD-MX10-8
Minimale buisdiameter	150 mm
Lengte meegeleverd verlengkabel	Ongeveer 5 m
Daktype voor installatie	Pannendak met helling ≥ 10°
Minimale afstand ventilator / afzuigkap	2 m
Toegestane onderdruk	Max. 4 Pa (0,04 mbar)
Materiaal afzuigkap	Roestvrij staal
Reiniging	Speciale roestvrijstalen reiniger, vermijd schurende sponzen en zure/chloorhoudende producten
Veiligheid	Uitschakelen voor onderhoud, reparaties door specialist
Elektrische installatie	Aansluiting door erkende elektricien, aarding verplicht
Optioneel accessoire	Geluiddemper voor buis 150 mm
Verwijdering	Milieuvriendelijke recycling
Wijzigingen voorbehouden	Technische wijzigingen voorbehouden

Veelgestelde vragen - D7060XO NEFF

Hoe installeer ik de Neff D7060XO afzuigkap?

De installatie moet door een specialist worden uitgevoerd. De ventilator wordt gemonteerd op een pannendak met een helling van ten minste 10°, op een minimale afstand van 2 meter van de afzuigkap. De elektrische aansluiting gebeurt via de meegeleverde verlengkabel (ongeveer 5 m).

Wat zijn de risico's als de luchttoevoer onvoldoende is?

Als de afzuigkap de lucht naar buiten afvoert en de woning beschikt over verbrandingstoestellen, kan onvoldoende luchttoevoer leiden tot vergiftiging door terugzuigen van verbrandingsgassen. De onderdruk mag niet hoger zijn dan 4 Pa.

Hoe reinig ik het roestvrij staal van de afzuigkap?

Gebruik een speciaal reinigingsmiddel voor roestvrij staal. Gebruik nooit schurende sponzen, noch reinigingsmiddelen op basis van zand, bijtende soda, zuur of chloor. Breng af en toe een onderhoudsproduct aan om het uiterlijk te beschermen.

Kan ik een buis met een kleinere diameter dan 150 mm gebruiken?

Nee, de diameter van de aansluitbuizen mag op geen enkel punt kleiner zijn dan 150 mm. Een extra geluiddemper (optioneel) is beschikbaar voor deze diameter.

Wat te doen bij een beschadigd netsnoer?

De vervanging moet worden overgelaten aan de fabrikant, diens klantenservice of een gekwalificeerd persoon, om elk risico te voorkomen.

Kan de ventilator op een plat dak worden gemonteerd?

Nee, de ventilator kan alleen worden gemonteerd op pannendaken (helling van ten minste 10°). Platdaken of Eternit-daken zijn uitgesloten.

Welke veiligheidsmaatregelen voor onderhoud?

Voor elke handeling moet u de afzuigkap spanningsloos maken door de stekkerverbinding of het netsnoer los te koppelen. Reparaties moeten door een specialist worden uitgevoerd.

Hoe zorg ik voor voldoende luchttoevoer voor de verbranding?

Zorg voor niet-afsluitbare openingen (deuren, ramen, ventilatieroosters) of een wederzijdse vergrendeling die lucht laat toestromen. De onderdruk mag niet hoger zijn dan 4 Pa.

Welke optionele accessoires zijn beschikbaar?

Een extra geluiddemper voor buis 150 mm is optioneel verkrijgbaar bij de gespecialiseerde handel.

Hoe verwijder ik de afzuigkap aan het einde van zijn levensduur?

Gooi het apparaat niet bij het huishoudelijk afval. Het moet worden gerecycled om grondstoffen terug te winnen. Informeer bij uw dealer of gemeente.

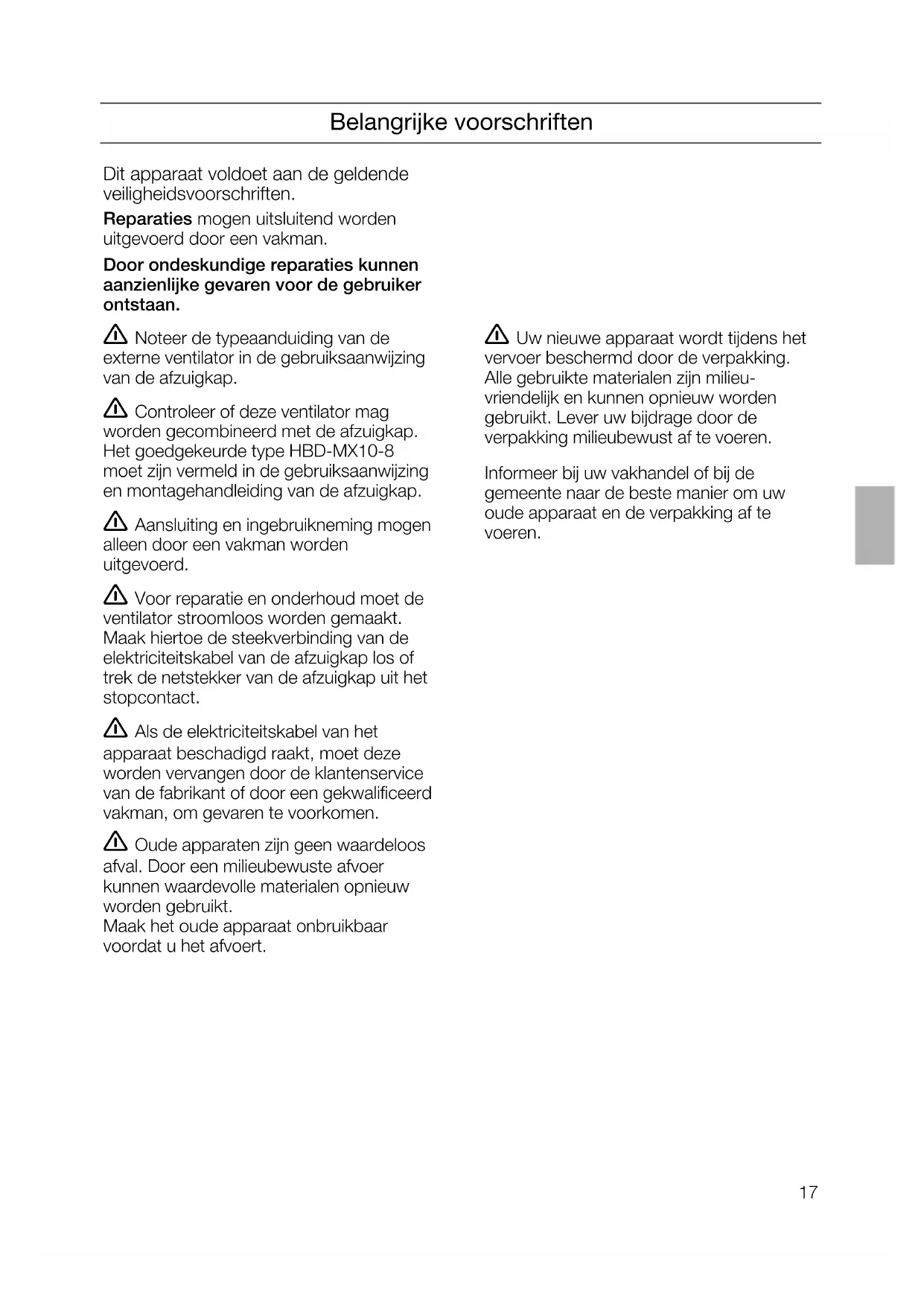

GEBRUIKSAANWIJZING D7060XO NEFF

Dit apparaat voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

Let op: Noteer de typeaanduiding van de externe ventilator in de gebruiksaanwijzing van de afzuigkap. Controleer of deze ventilator mag worden gecombineerd met de afzuigkap. Het goedgekeurde type HBD-MX10-8 moet vermeld zijn in de gebruiksaanwijzing en montagehandleiding van de afzuigkap. Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd. Voor reparatie en onderhoud moet de ventilator stroomloos worden gemaakt. Maak hiertoe de steekverbinding van de elektriciteitskabel van de afzuigkap los of trek de netstekker van de afzuigkap uit het stopcontact. Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen. Let op: Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.

Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieuvriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.

Wanneer de afzuigkap wordt gebruikt met afvoerlucht en er gelijktijdig schoorsteenafhankelijke stookvoorzieningen worden gebruikt (bijv. gas-, olie- of kolenverwarmingsapparaten, doorstroom-heetwaterapparaten, warmwaterboilers), moet er worden gezorgd voor voldoende luchtaanvoer voor de stookvoorziening.

Het apparaat kan zonder gevaar worden gebruikt indien de onderdruk in de opstelruimte van de stookvoorziening niet hoger is dan 4 Pa (0,04 mbar).

Dit kan worden bereikt door ervoor te zorgen dat er verbrandingslucht kan doorstromen via niet-afsluitbare openingen in deuren, vensters of luchtaanvoer-/luchtafvoermuurkasten, of door andere technische maatregelen zoals wederzijdse vergrendeling.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Opmerking: Bij de beoordeling moet rekening worden gehouden met de totale ventilatietoestand van de woning. Bij gebruik van kookapparaten, bijv. kookplaat en gasfornuis, is deze regel niet van toepassing.

Let op: De ventilator is uitsluitend bedoeld voor montage op schuine pannendaken. De helling van het dak moet minstens 10° zijn. De ventilator mag niet op platte daken of eternietdaken worden gemonteerd. De montage mag uitsluitend worden uitgevoerd door een geschoolde dakdekker.

De ventilator moet op minstens 2 meter afstand van de afzuigkap worden gemonteerd. De buitenmuurventilator niet monteren in de buurt van vensters, deuren of terrassen. De buitenmuurventilator monteren op een plaats, - die geluids- en geuroverlast voor de buren uitsluit, - die toegang biedt voor onderhoud en reparatie. De steekverbindingen van de elektriciteitskabel moeten binnen het gebouw liggen. Op de verbindingsbuizen naar de afzuigkap mag geen verloopstuk van 150 mm worden aangebracht. Een extra geluiddemper voor een buis van 150 mm is als speciaal toebehoren verkrijgbaar bij de vakhandel.

Gewicht: 7,0 kg.

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.

Montage

1. Dakbedekking verwijderen van de montageplaats.

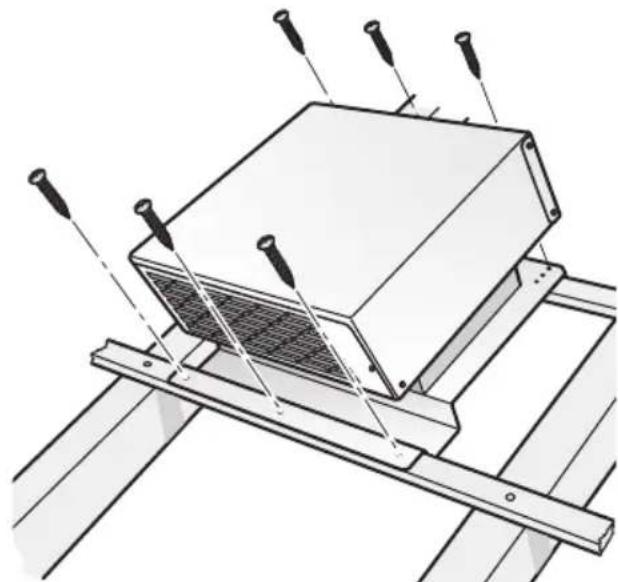

2. Ventilator plaatsen en vastschroeven.

Luchtafvoeropening naar buiten.

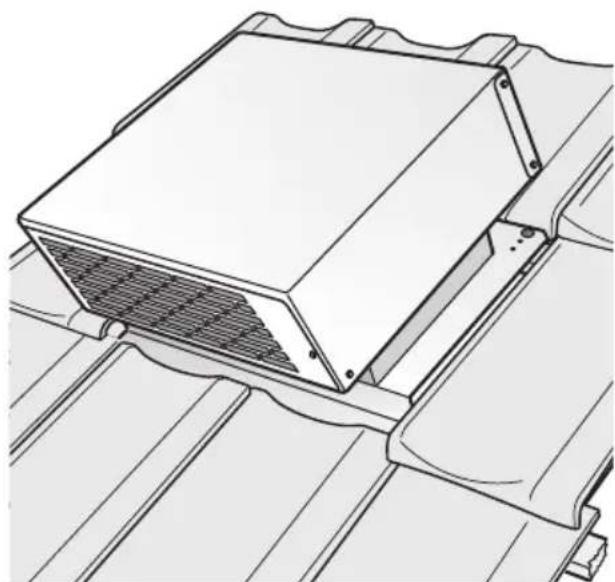

1. Dakbedekking weer aanbrengen.

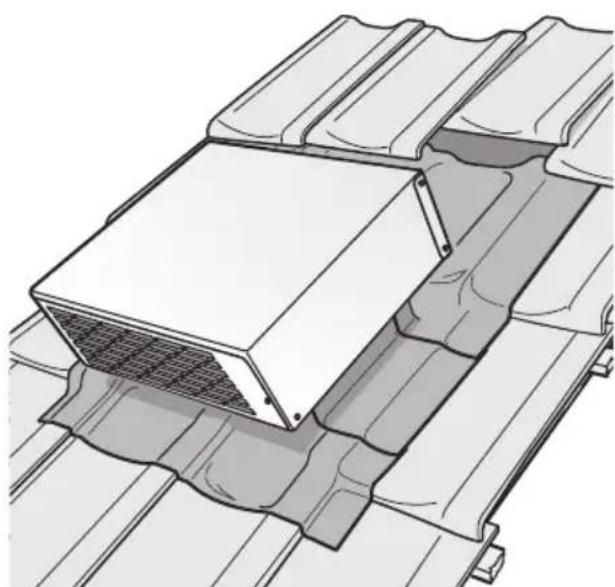

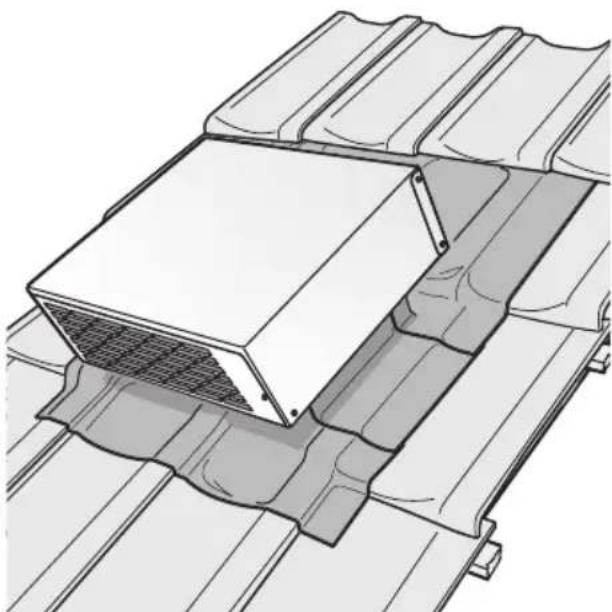

1. Dak afdichten.

Montage

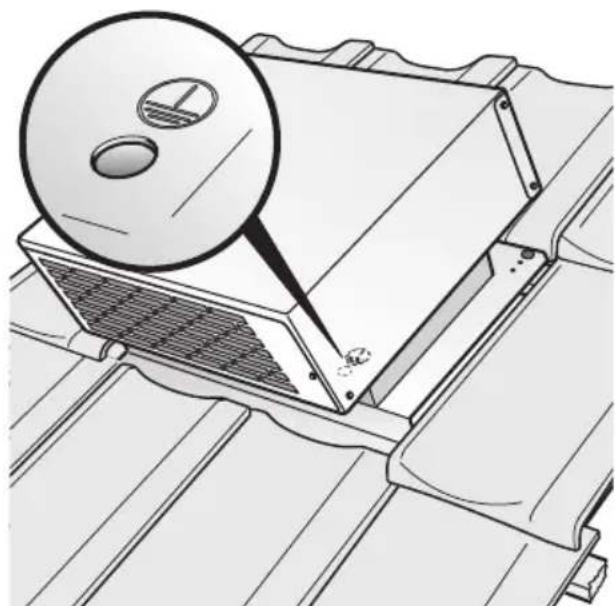

Met de bij de afzuigkap geleverde verlengkabel van ongeveer 5 m worden de ventilator elektrisch aangesloten op de afzuigkap. Als er een extra verlengkabel nodig is, moet de behuizing van de ventilator aan de buitenzijde worden geaard door een elektricien voordat de behuizing wordt vastgeschroefd. De onderdelen die voor de aarding worden gebruikt, mogen niet in contact komen met het ventilatorwiel.

Montage

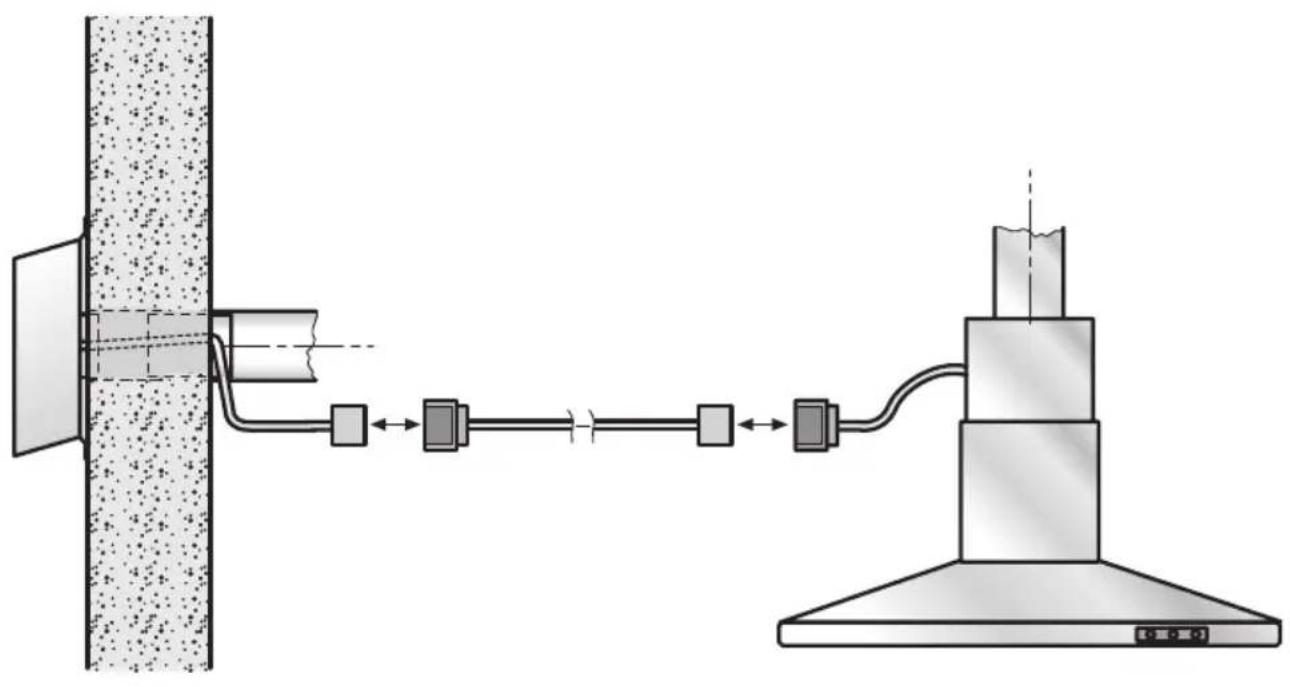

1. Buisverbinding en elektrische verbinding van de ventilator naar de afzuigkap tot stand brengen.

De extra afdekking van de stekker moet om veiligheidsredenen altijd aangebracht en gesloten zijn.

Aanwijzingen voor de gebruiker

Veiligheidsaanwijzingen

Controleer regelmatig of de lucht zonder problemen uit de ventilator kan stromen. Het luchtafvoerrooster mag niet versperd of door plantengroei worden bedekt.

Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.

Reiniging en onderhoud

Gebruik een milde, niet-schurende roestvrijstalenreiniger.

Roestvrijstalen oppervlakken niet met krassende sponsjes en niet met zand-, soda-, zuur- of chloridehoudende poetsmiddelen reinigen.

Breng af en toe een beetje verzorgingsmiddel voor roestvrij staal aan om het uiterlijk mooi te houden.
