D7060XO - Dunstabzugshaube NEFF - Kostenlose Bedienungsanleitung

Marke	Neff
Modell	D7060XO
Kategorie	Dunstabzugshaube
Produkttyp	Dunstabzugshaube
Gewicht	7,0 kg
Kompatibler Lüfter	HBD-MX10-8
Mindestkanaldurchmesser	150 mm
Länge des mitgelieferten Verlängerungskabels	ca. 5 m
Dachtyp für Installation	Ziegeldach mit Neigung ≥ 10°
Mindestabstand Lüfter / Haube	2 m
Zulässiger Unterdruck	Max. 4 Pa (0,04 mbar)
Material der Haube	Edelstahl
Reinigung	Spezialreiniger für Edelstahl, keine Scheuerschwämme sowie säure- oder chlorhaltige Produkte verwenden
Sicherheit	Vor Wartung Netzstecker ziehen, Reparaturen durch Fachpersonal
Elektrischer Anschluss	Anschluss durch zugelassenen Elektriker, Erdung erforderlich
Optionales Zubehör	Schalldämpfer für Kanal 150 mm
Entsorgung	Umweltgerechtes Recycling
Änderungen vorbehalten	Technische Änderungen vorbehalten

Häufig gestellte Fragen - D7060XO NEFF

Wie installiere ich die Dunstabzugshaube Neff D7060XO?

Die Installation muss von einem Fachmann durchgeführt werden. Der Lüfter wird auf einem Ziegeldach mit einer Neigung von mindestens 10° montiert, in einem Mindestabstand von 2 Metern zur Haube. Der elektrische Anschluss erfolgt über das mitgelieferte Verlängerungskabel (ca. 5 m).

Welche Risiken bestehen bei unzureichender Luftzufuhr?

Wenn die Haube die Luft nach außen abführt und das Gebäude über Verbrennungsgeräte verfügt, kann eine unzureichende Luftzufuhr zu einer Vergiftung durch Rückströmung von Verbrennungsgasen führen. Der Unterdruck darf 4 Pa nicht überschreiten.

Wie reinige ich den Edelstahl der Haube?

Verwenden Sie ein Spezialreinigungsmittel für Edelstahl. Verwenden Sie niemals Scheuerschwämme oder Reinigungsmittel mit Sand, Natronlauge, Säure oder Chlor. Tragen Sie gelegentlich ein Pflegemittel auf, um das Aussehen zu schützen.

Kann ich einen Kanal mit einem Durchmesser von weniger als 150 mm verwenden?

Nein, der Durchmesser der Anschlusskanäle darf an keiner Stelle kleiner als 150 mm sein. Für diesen Durchmesser ist ein zusätzlicher Schalldämpfer (optional) erhältlich.

Was tun bei beschädigtem Netzkabel?

Der Austausch muss vom Hersteller, seinem Kundendienst oder einer qualifizierten Person durchgeführt werden, um jede Gefahr zu vermeiden.

Kann der Lüfter auf einem Flachdach montiert werden?

Nein, der Lüfter darf nur auf geneigten Ziegeldächern (Neigung mindestens 10°) montiert werden. Flachdächer oder Eternitdächer sind ausgeschlossen.

Welche Sicherheitsvorkehrungen vor der Wartung?

Vor jedem Eingriff die Haube spannungsfrei schalten, indem Sie den Steckverbinder oder das Netzkabel trennen. Reparaturen müssen von einem Fachmann durchgeführt werden.

Wie stelle ich eine ausreichende Luftzufuhr für die Verbrennung sicher?

Sorgen Sie für nicht verschließbare Öffnungen (Türen, Fenster, Lufteinlässe) oder eine gegenseitige Verriegelung, die das Zuströmen von Luft ermöglicht. Der Unterdruck darf 4 Pa nicht überschreiten.

Welches optionale Zubehör ist erhältlich?

Ein zusätzlicher Schalldämpfer für 150 mm Kanal ist optional im Fachhandel erhältlich.

Wie entsorge ich die Haube am Ende ihrer Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Es muss recycelt werden, um Rohstoffe zurückzugewinnen. Erkundigen Sie sich bei Ihrem Händler oder der Gemeindeverwaltung.

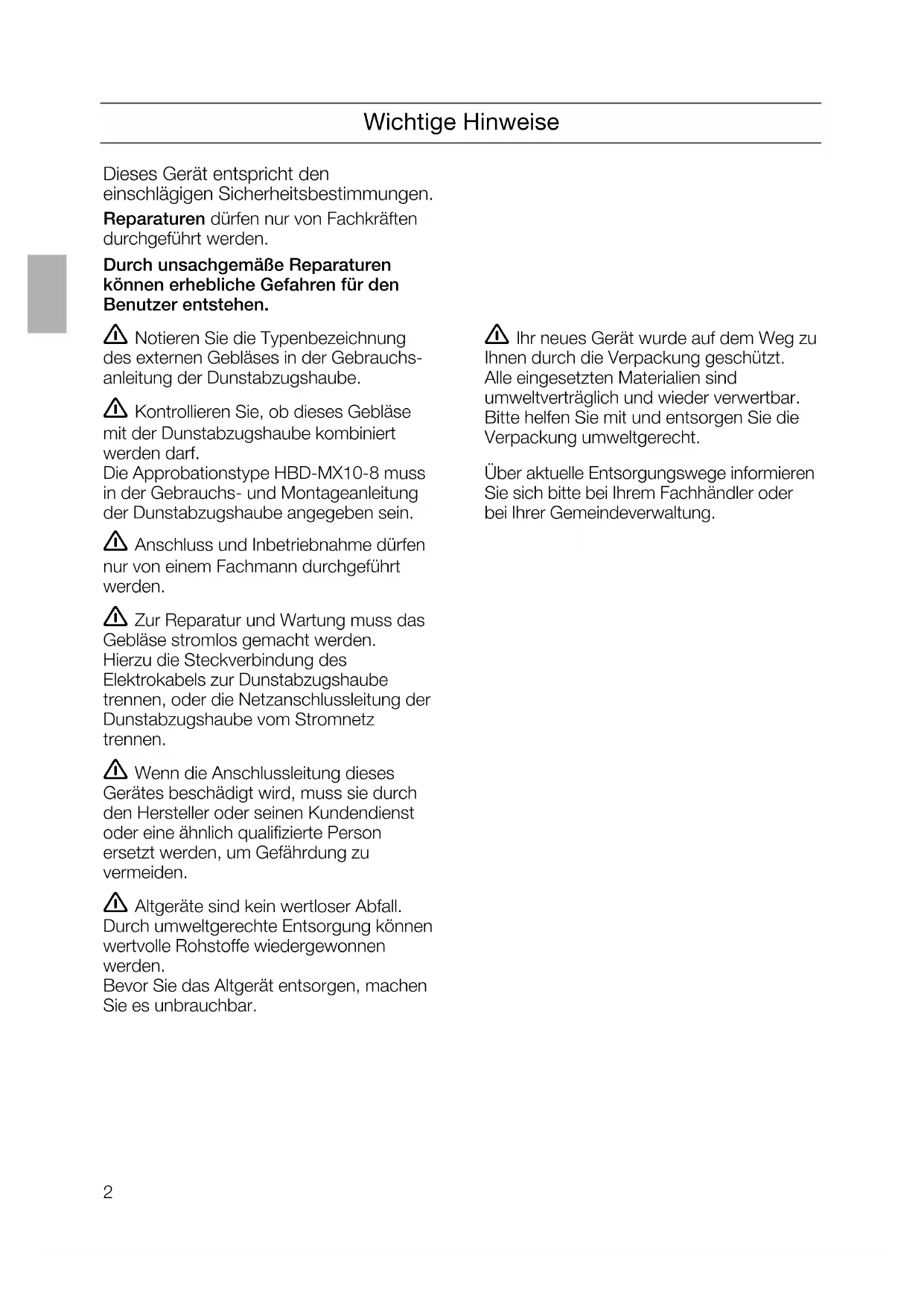

BEDIENUNGSANLEITUNG D7060XO NEFF

Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Notieren Sie die Typenbezeichnung des externen Gebläses in der Gebrauchsanleitung der Dunstabzugshaube. Kontrollieren Sie, ob dieses Gebläse mit der Dunstabzugshaube kombiniert werden darf.

Die Approbationstype HBD-MX10-8 muss in der Gebrauchs- und Montageanleitung der Dunstabzugshaube angegeben sein.

Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. Zur Reparatur und Wartung muss das Gebläse stromlos gemacht werden. Hierzu die Steckverbindung des Elektrokabels zur Dunstabzugshaube trennen, oder die Netzanschlussleitung der Dunstabzugshaube vom Stromnetz trennen. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte halten Sie sich daran und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftkästen oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Das Gebläse ist nur für die Montage auf schrägen Ziegeldächern vorgesehen. Die Dachschräge muss mindestens 10° sein.

Das Gebläse darf nicht auf Flachdächern oder Eternitdächern montiert werden.

Die Montage darf nur von einem ausgebildeten Dachdecker ausgeführt werden.

Das Gebläse muss mindestens 2 m entfernt von der Dunstabzugshaube montiert werden.

Das Gebläse nicht in der Nähe von Fenstern, Türen oder Terrassen montieren.

Das Gebläse an einer Stelle montieren,

• die Geräusch- und Geruchsbelästigung von Anwohnern und Nachbarn ausschließt,
• die Zugänglichkeit für Wartung und Reparatur möglich.

Die Steckverbindungen der Elektrokabel müssen innerhalb des Gebäudes sein.

An den Verbindungsrohren zur Dunstabzugshaube darf keine Reduzierung von φ 150 mm vorgenommen werden. Einen zusätzlichen Schalldämpfer für Rohr φ 150 mm können Sie beim Fachhandel als Sonderzubehör erwerben.

Gewicht: 7,0 kg.

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Montage

1. Dacheindeckung im Montagebereich entfernen.

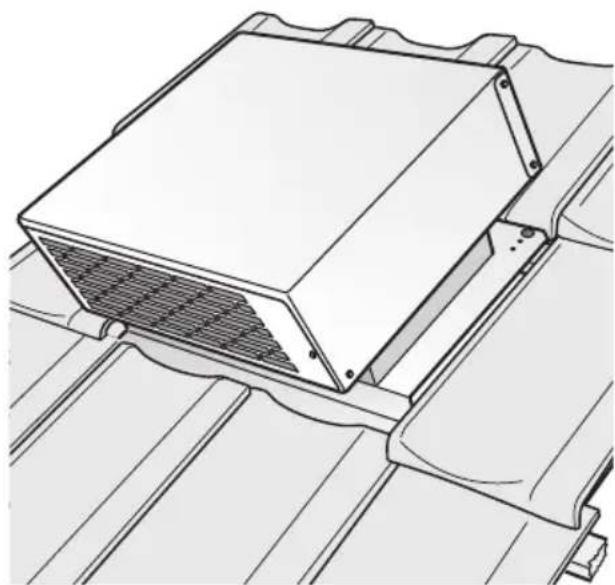

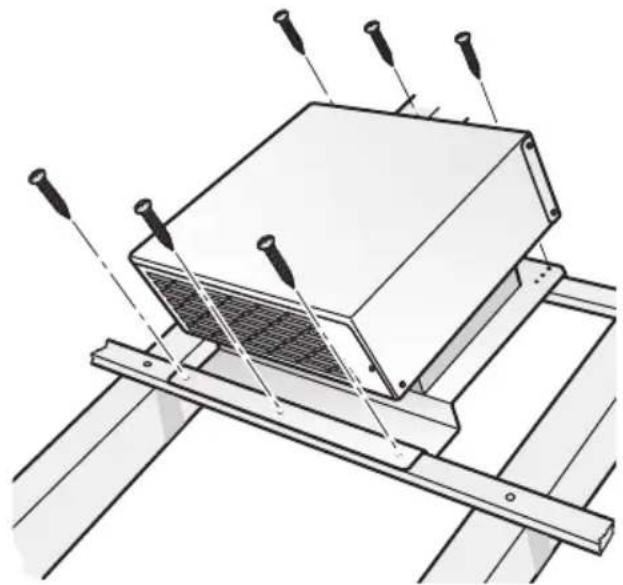

2. Gebläse einsetzen und festschrauben.

Luftaustritt nach unten.

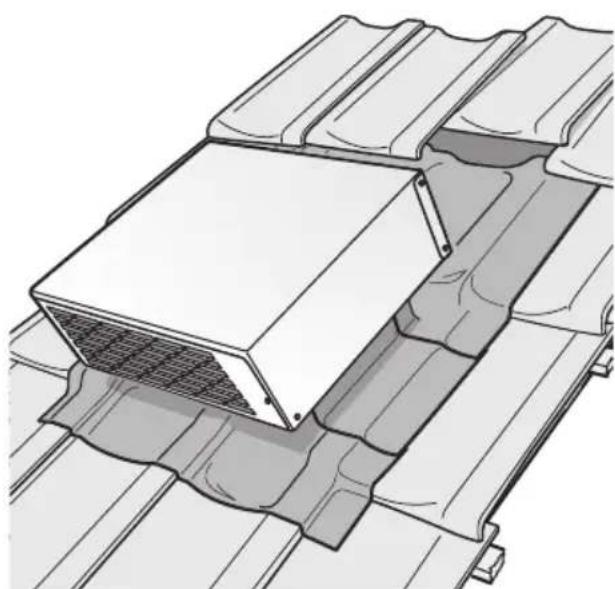

1. Dacheindeckung wieder anbringen.

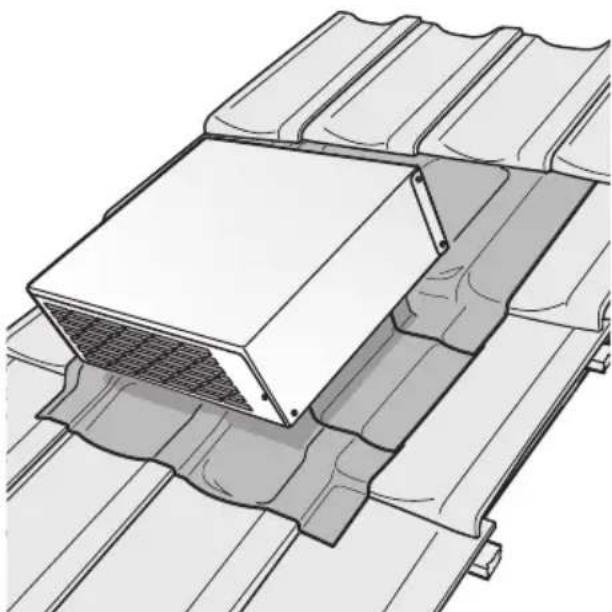

1. Dach abdichten.

Montage

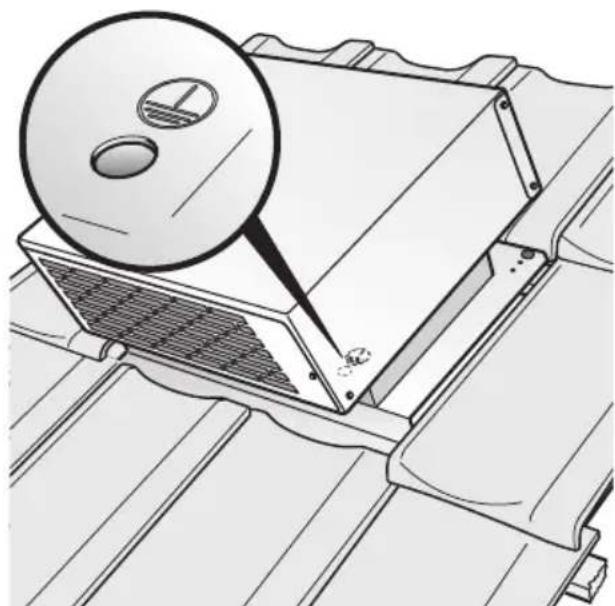

Die elektrische Verbindung zur Dunstabzugshaube erfolgt durch das der Dunstabzugshaube beiliegende ca. 5 m lange Verlängerungskabel. Wird ein zusätzliches Verlängerungskabel benötigt, muss das Gehäuse des Gebläses vor dem Festschrauben durch eine Elektrofachkraft von außen geerdet werden. Die zur Erdung verwendeten Teile dürfen nicht mit dem Lüfterrad in Berührung kommen.

Montage

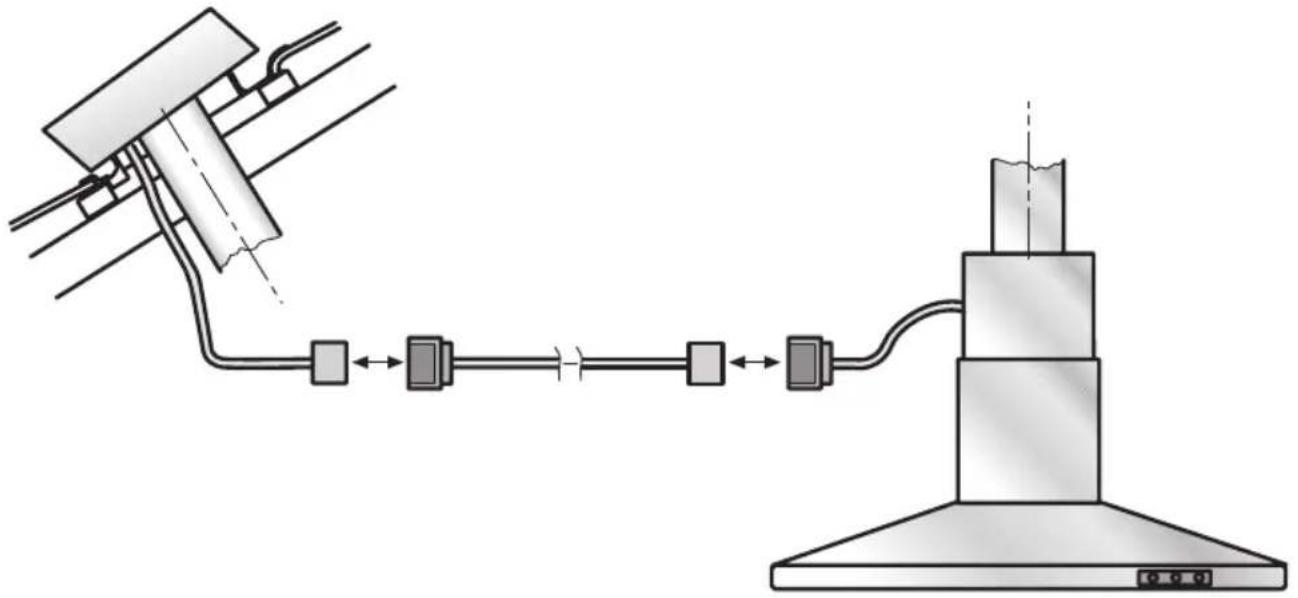

1. Rohrverbindung und elektrische Verbindung vom Gebläse zur Dunstabzugshaube herstellen.

Die Zusatzabdeckung am Stecker muss aus Sicherheitsgründen immer angebracht und geschlossen sein.

Hinweise für den Benutzer

Sicherheitshinweise

Prüfen Sie regelmäßig, ob die Luft problemlos aus dem Gebläse austreten kann.

Das Luftaustrittsgitter darf nicht zugestellt sein oder durch Pflanzen zugewachsen sein.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Reinigung und Pflege

Verwenden Sie einen milden, nicht scheuernden Edelstahlreiniger.

Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Tragen Sie von Zeit zu Zeit etwas Edelstahlpflegemittel auf, um das Aussehen zu erhalten.
