D7060XO - Cappa da cucina NEFF - Manuale utente e istruzioni gratuiti

Marca	Neff
Modello	D7060XO
Categoria	Cappa
Tipo di prodotto	Cappa aspirante
Peso	7,0 kg
Ventilatore compatibile	HBD-MX10-8
Diametro condotto minimo	150 mm
Lunghezza cavo prolunga fornito	Circa 5 m
Tipo di tetto per installazione	Tetto in tegole con pendenza ≥ 10°
Distanza minima ventilatore / cappa	2 m
Depressione ammissibile	Max 4 Pa (0,04 mbar)
Materiale della cappa	Acciaio inossidabile
Pulizia	Prodotto speciale per acciaio inox, evitare spugne abrasive e prodotti acidi/clorati
Sicurezza	Scollegare prima della manutenzione, riparazioni da parte di un tecnico specializzato
Installazione elettrica	Collegamento da parte di un elettricista autorizzato, messa a terra obbligatoria
Accessorio opzionale	Silenziatore per condotto 150 mm
Smaltimento	Riciclaggio rispettoso dell'ambiente
Riserva di modifiche	Salvo modifiche tecniche

Domande frequenti - D7060XO NEFF

Come installare la cappa Neff D7060XO ?

L'installazione deve essere eseguita da un tecnico specializzato. Il ventilatore si monta su un tetto in tegole con pendenza di almeno 10°, a una distanza minima di 2 metri dalla cappa. Il collegamento elettrico avviene tramite il prolunga fornito (circa 5 m).

Quali sono i rischi se l'apporto d'aria è insufficiente ?

Se la cappa espelle l'aria all'esterno e l'abitazione possiede apparecchi a combustione, un apporto d'aria insufficiente può causare intossicazione da riaspirazione dei gas di combustione. La depressione non deve superare 4 Pa.

Come pulire l'acciaio inox della cappa ?

Utilizzare un prodotto speciale per acciaio inox. Non utilizzare mai spugne abrasive, né detergenti a base di sabbia, soda caustica, acido o cloro. Applicare di tanto in tanto un prodotto di manutenzione per proteggere l'aspetto.

Posso utilizzare un condotto di diametro inferiore a 150 mm ?

No, il diametro dei condotti di collegamento non deve in nessun punto essere inferiore a 150 mm. Un silenziatore aggiuntivo (opzionale) è disponibile per questo diametro.

Cosa fare in caso di cavo di alimentazione danneggiato ?

La sostituzione deve essere affidata al produttore, al suo servizio post-vendita o a una persona qualificata, per evitare qualsiasi rischio.

Si può montare il ventilatore su un tetto a terrazza ?

No, il ventilatore può essere montato solo su tetti con tegole in pendenza (pendenza di almeno 10°). I tetti a terrazza o in eternit sono esclusi.

Quali precauzioni di sicurezza prima della manutenzione ?

Prima di qualsiasi operazione, mettere la cappa fuori tensione scollegando la giunzione a innesto o il cavo di alimentazione. Le riparazioni devono essere eseguite da un tecnico specializzato.

Come garantire un apporto d'aria sufficiente per la combustione ?

Prevedere aperture non ostruibili (porte, finestre, ventose) o un blocco reciproco che permetta all'aria di affluire. La depressione non deve superare 4 Pa.

Quali sono gli accessori opzionali disponibili ?

Un silenziatore aggiuntivo per condotto da 150 mm è disponibile come optional presso i rivenditori specializzati.

Come smaltire la cappa a fine vita ?

Non gettare l'apparecchio con i rifiuti domestici. Deve essere riciclato per recuperare le materie prime. Informarsi presso il rivenditore o il comune.

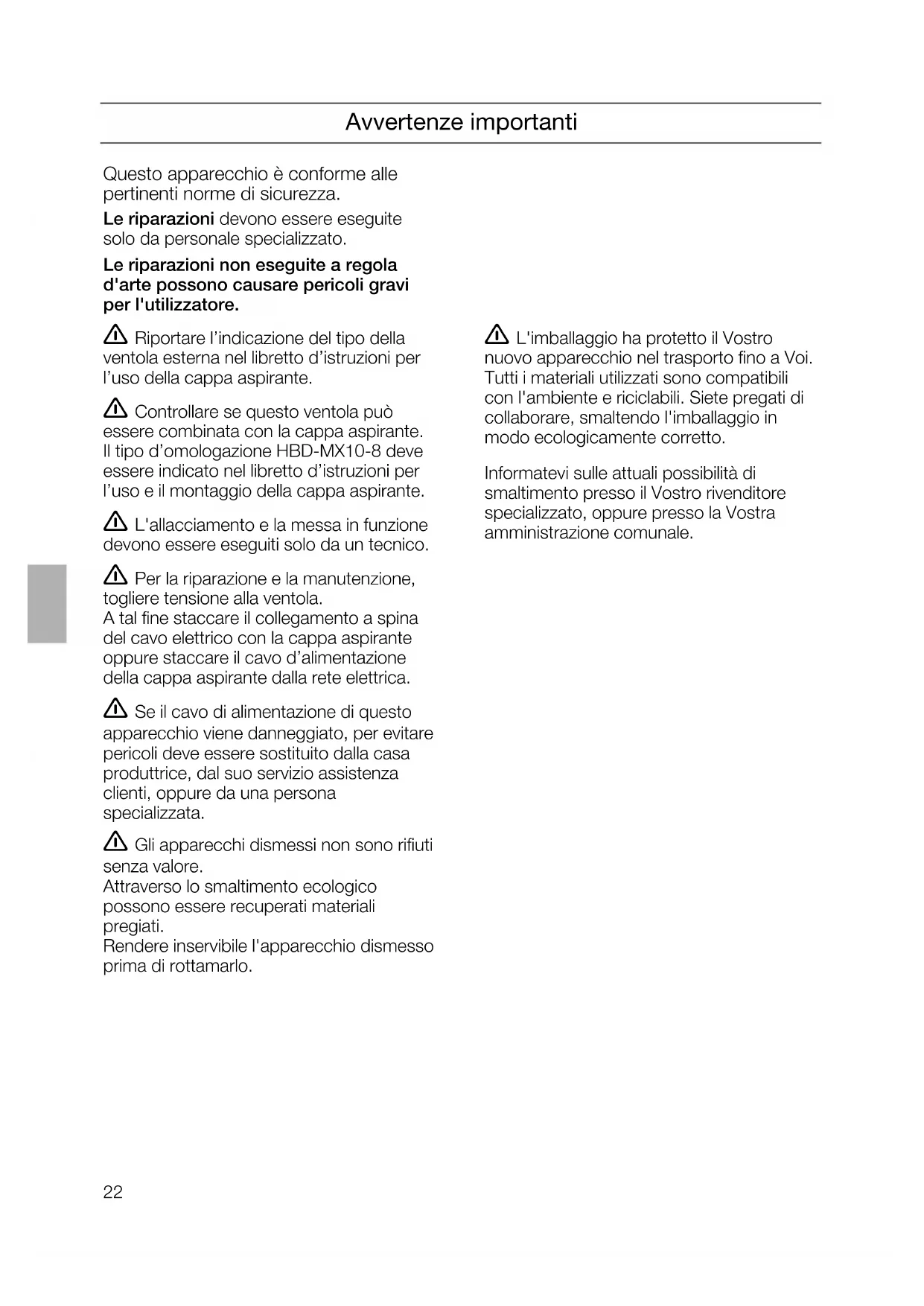

MANUALE UTENTE D7060XO NEFF

Questo appearecchio è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

Riportare l'indicazione del tipo della ventola esterna nel libretto d'istruzioni per l'uso della cappa aspirante.
Controllare se questo ventola può essere combinata con la cappa aspirante. Il tipo d'omologazione HBD-MX10-8 delve essereindicato nellibretto d'istruzioni per l'uso e il montaggio della cappa aspirante.
L'allacciamento e la messa in funzione devono essere eseguiti solo da un technician.
Per la riparazione e la manutenzione, togliere tensione alla ventola.

A tal fine staccare il collegamento a spina del cavo elettrico con la cappa aspirante oppure staccare il cavo d'alimentazione della cappa aspirante alla rete elettrica.

Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli deve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Gli appearecchi dismessi non sono rifiuti,.
senza valore.

Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.

1. Vendere inservibile l'apparecchio dismessato, prima di rottamarlo.

L'imballaggio ha protetto il Vostro nuovo appearecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

In caso di funzionamento ad espulsione d'aria della cappa aspirante e contemporaneo funzionamento di focolari dipendenti dallo stesso camino (per es. apparecchi a combustione di gas, olio combustibile o carbone, scaldacqua istantanei, distributori d'acqua calda) è necessario provedere ad una sufficiente alimentazione dell'aria necessaria al focolare per la combustione.

Un funzionamento privo di pericolo è possibile se nel locale d'installazione del focolare non si supera la depressione di 4 Pa (0,04 mbar).

Si più ottenero questo per mezzo di diverse aperture non chiudibili, per es. in porte, finestre ed in collegamento con cassette murali d'alimentazione/scarico d'aria oppure per mezzo di altri provvedimenti tecnici, come dispositivo di chiusura reciproca e simili, che permetta l'afflusso d'aria di combustione.

In caso d'insuffiente alimentazione dell'aria sussiste pericolo d'intossicazione a causa dell'aspirazione di gas combusti.

Nota: nella valutazione si deve considerare sempre il bilancio totale della ventilazione dell'abitazione. Questa regola non si applica in caso di funzionamento di appearecchi di cottura, per es. piano di cottura e fornelli a gas.

La ventola è prevista solo per il montaggio su tetti di tegole. Il fatto deve avere una pendenza di almeno 10^ .

La ventola non deve essere montata su tetti piani o tetti di Eternit.

Il montaggio deve essere eseguito solo da un operazio copritetto qualificato.

La ventola deve essere montata almeno alla distanza di 2 m alla cappa aspirante.

Non installare la ventola murale esterna in prossimità di finestre, porto o terrazze.

Installare la ventola murale esterna in un luogo

• che esclude l'inquinamento acustico e con odori a danno di conferanti e vicini,

• che consenta l'accesso per la manutenzione e la riparazione.

I collegamenti a spina del cavo elettrico devono essere disposti nell'interno dell'edificio.

Nei tubi di collegamento con la cappa aspirante è vietato eseguire riduzioni del 150 mm. Nel commercio specializzato si può acquistare come accessorio speciale un silenziatore supplementare per tubo da 150 mm.

Peso: 7,0 kg.

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

Montaggio

1. Rimuovere la copertura del fatto nella zona di montaggio.

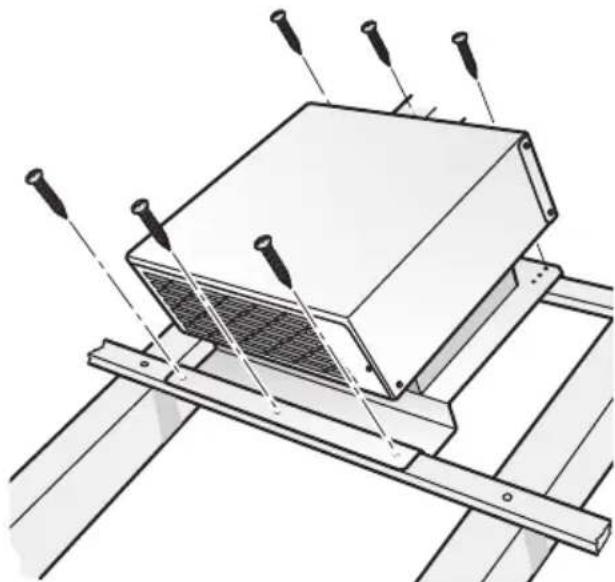

2. Applicare la ventola e fissarla con viti.

Uscita dell'aria versus il basso.

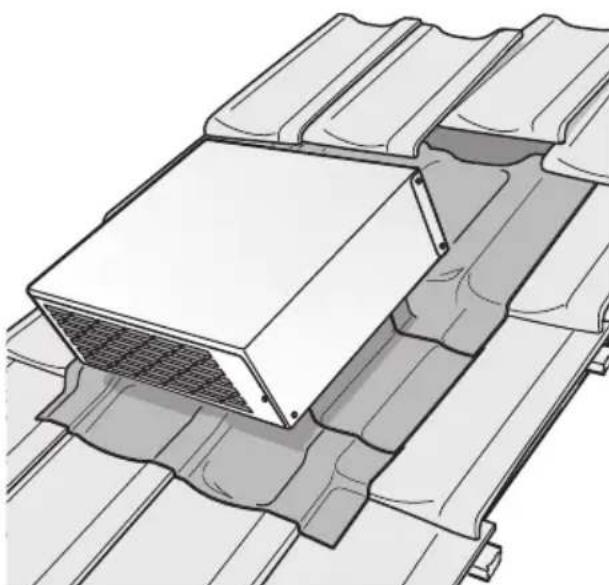

1. Applicare di nuovo la copertura del fatto.

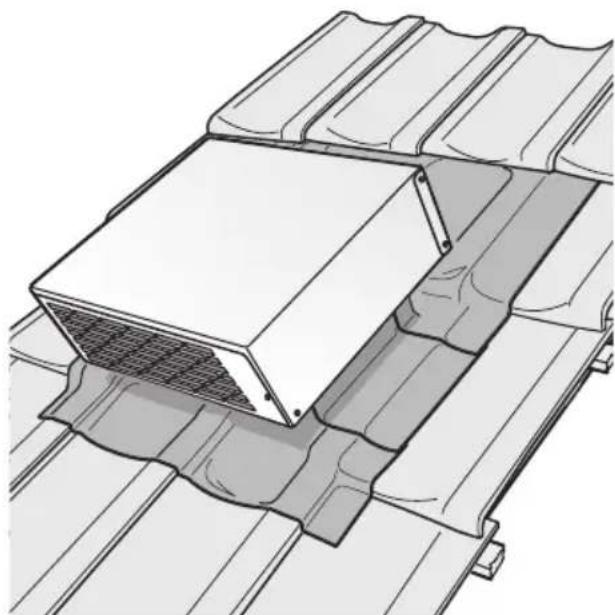

1. Impermeabilizzare il fatto.

Montaggio

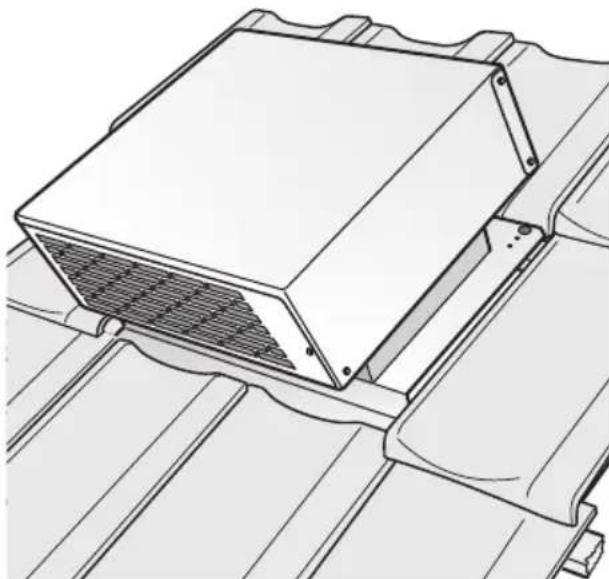

Il collegamento elettrico con la cappa aspirante avviene per mezzo dell'accluso cavo di prolunga di 5 m.

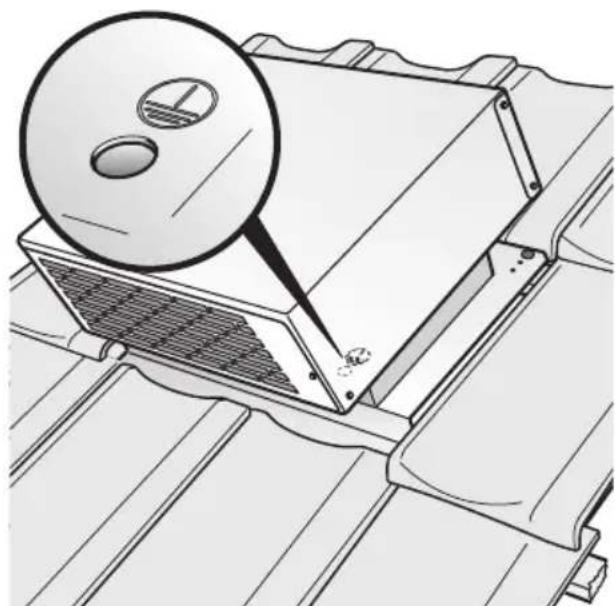

Se siutilizza un cavo di prolunga supplementare,la carcassa della ventola, prima di essere fissata,deve essere collegata a terra dall'esterno da un elettricista specializzato. Le parti necessarie per la messa a terra non devono entrare in contatto con la ventola.

Montaggio

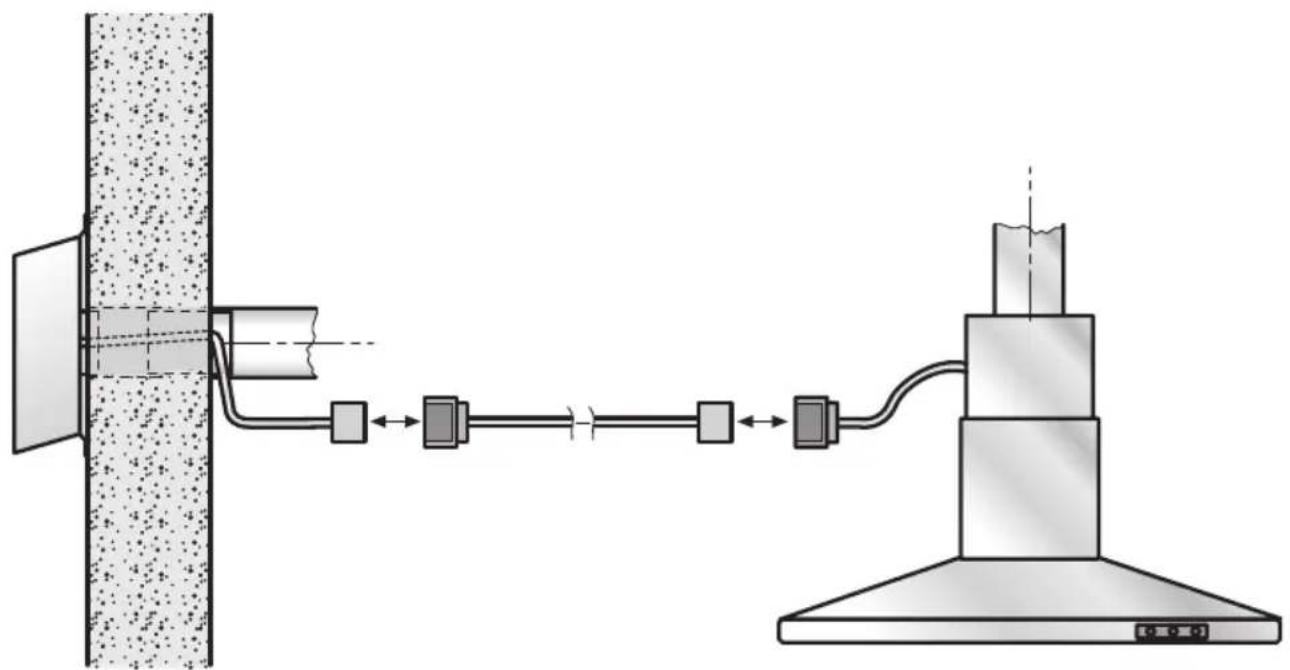

1. Eseguire il collegamento dei tubi ed il collegamento elettrico tra la ventola e la cappa aspirante.

Per motivi di sicurezza, la copertura supplementare della spina deve essere sempre applicata e chiusa.

Istruzioni per l'utilizzatore

Istruzioni di sicurezza

Controllare regolarmente se l'aria può essererawnza problemi alla ventola. E vietato chiudere la griglia d'uscita dell'aria oppure permettere che sua ostruita alla crescita di piante.
Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli delve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

Pulizia e manutenzione

Usare un detergente per acciaio inox delicato, non abrasivo.
Non pulire le superfici in acciaio inox con spugne dure, ne con detergenti contenti sabbia, soda, acido o cloruro.
Per curare l'aspetto, trattare agli tanto con un poco di conservante per acciaio inox.
