XRBR 904 - Réfrigérateur AMANA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Réfrigérateur
Capacité totale	Non spécifié
Dimensions (L x P x H)	Non spécifié
Classe énergétique	Non spécifié
Type de froid	Non spécifié
Nombre de portes	Non spécifié
Fonctionnalités supplémentaires	Non spécifié
Utilisation	Réfrigération des aliments et boissons
Entretien	Nettoyage régulier des surfaces intérieures et extérieures
Réparation	Consulter un professionnel pour les pannes techniques
Sécurité	Ne pas bloquer les grilles d'aération
Informations générales	Vérifier les dimensions pour l'installation

FOIRE AUX QUESTIONS - XRBR 904 AMANA

Le réfrigérateur AMANA XRBR 904 ne s'allume pas. Que faire ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Testez la prise avec un autre appareil. Assurez-vous également que le fusible n'est pas grillé.

Le réfrigérateur fait un bruit étrange. Est-ce normal ?

Un léger bruit de fonctionnement est normal, mais des bruits forts ou inhabituels peuvent indiquer un problème. Vérifiez si l'appareil est de niveau et que rien ne bloque le ventilateur.

La température à l'intérieur du réfrigérateur ne descend pas assez. Que faire ?

Assurez-vous que les réglages de température sont corrects. Vérifiez également si les joints de porte sont en bon état et si la circulation de l'air n'est pas obstruée.

Il y a de la condensation à l'intérieur du réfrigérateur. Pourquoi ?

Cela peut être dû à une porte mal fermée ou à un excès d'humidité à l'intérieur. Vérifiez les joints de porte et limitez l'ouverture fréquente de la porte.

Comment nettoyer l'intérieur du réfrigérateur AMANA XRBR 904 ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer les surfaces intérieures. Ne pas utiliser de produits abrasifs qui pourraient endommager le revêtement.

Comment régler la température du réfrigérateur ?

Utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur pour ajuster les réglages de température. Consultez le manuel pour des instructions spécifiques.

Le réfrigérateur émet un code d'erreur. Que dois-je faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service clientèle pour assistance.

Comment dégivrer le réfrigérateur AMANA XRBR 904 ?

Débranchez l'appareil et laissez la glace fondre naturellement. Pour accélérer le processus, vous pouvez placer un récipient d'eau chaude à l'intérieur.

Quels sont les conseils pour économiser de l'énergie avec mon réfrigérateur ?

Gardez la porte fermée le plus possible, ne surchargez pas le réfrigérateur et assurez-vous que le joint de porte est en bon état. Positionnez également l'appareil à l'écart de sources de chaleur.

Où puis-je trouver des pièces de rechange pour le réfrigérateur AMANA XRBR 904 ?

Les pièces de rechange peuvent être trouvées auprès de revendeurs agréés AMANA ou sur des sites de pièces détachées en ligne.

MODE D'EMPLOI XRBR 904 AMANA

Veuillez dire attentivement ce manuel. Il vous fournir des informations sur l'entretien.

Le service en vertu de la garantie doit etre executé par un réparateur agreé. Le fabricant recommende aussi de prendre contact avec un réparateur agreé en cas de réparation nécessaire après l'expiration de la garantie. Pour connaître l'adresse d'un réparateur agreé, prenez contact avec votre distributeur.

Lorsque you prendrez contact avec le réparateur agréé, veuillez fournir les informations suivantes. Ces informations se trouvent sur la plaque signalétique, située sur la paroi de la section des alimentés frais.

Numéro de modèle :

Numero P ：

Numéro de série :

Date de I'achat :

Nom du détaillant :

Adresse du détaillant :

Numéro de téléphone du détaillant :

COMMENT OBTENIR DES SERVICES ET PIECES DE RECHANGE?

Vous avez des problèmes? Epargnez-vous l'ennui que causent des réparations non nécessaires. Vérifiez dans la section Avant de contacter un réparateur, dans ce manuel.

Votre nouveau réfrigerateur a été concu et fabriqué avec soin, selon des normes de qualité strictes. Il devrait fonctionner de façon fiable et satisfaisante. Cependant, comme tout produit mécanique, il peut avoir besoin occasionnellement de réglage, pieces de rechange ou entretien. Si vous aviez besoin d'aide, veuilles prendre contact avec le détaillant où vous avec achetiè le réfrigerateur.

Vous fourniriez les éléments suivants :

• Numéro de modulo
• Numéro de fabrication
• Numéro de série et toutes les autres données indiquées sur la plaque signalétique.
• Indiquez brievement la raison de votre appel.

La colonne de gauche sur cette page est prévue pour que vous y notice les renseignements importants.

CONSERVEZ CES INSTRUCTIONS POUR VOUS Y REPORTER PAR LA SUITE!

Conserve ce manuel et la facture d'achat ensemble, en un lieu sur, au cas ou un service en vertu de la garantie serait nécessaire.

QUE FAIRE SI CES CARCTERISTIQUES SONT DIFFERENTES DE CELLES DE MON RÉFRIGÉRATEUR?

Ce manuel est prévu pour vous indiquer toute la variété possible de caractéristiques, disponibles dans la gamme de produits. Si vous étés intersexé par l'achat d'autres articles disponibles pour votre réfrigerateur, veillez prendre contact avec votre distributeur.

TABLEDES MATIÈRES

Introduction 28

Table des matieres 28

Instructions de sécurité importantes 29

Installation du réfrigerateur 30-31

Commandes de température 32

33-34

35

Entretien 36-37

Bruits de fonctionnement normaux 38

Avant de contacter un réparateur 39-40

INSTRUCTIONS DE SÉCURITE IMPORTANTES

RECONNAISSEZ LES ETIQUETTES, PHRASES OU SYMBOLES SUR LA SECURITE

DANGER

DANGER - risques immédiats qui RÉSULTERONT en de graves blessures ou même la mort.

A VERTISSEMENT

AVERTISSEMENT - risques ou pratiques non sures, qui POURRAIENT résulter en de graves blessures ou même la mort.

ATTENTION

ATTENTION - risques ou pratiques non sures qui POURRAIENT résultat en blessures mineures ou en dommages matériels ou dommages du produit lui-même.

CE QUE VOUS DEVEZ SAVOIR SUR LES INSTRUCTIONS DE SECURITE

Les instructions de sécurité importantes et les avertissements paraissant dans ce guide ne sont pas destinés à couvir toutes les situations et conditions eventuelles qui peuvent seprésenter. Il faut faire preuve de bon sens et de prudence lors de l'installation, de l'entretien ou de l'utilisation de ce réfrigérateur.

Prenez toujours contact avec votre revendeur, distributeur, agent de service ou fabricant, au sujet de problèmes ou conditions que vous ne comprendez pas.

DANGER

Pour réduire le risque de blessure ou même de mort, suivez les précautions de base, y compris les suivantes:

Débarrasssez-vous de votre réfrigérateur comme il se doit.

IMPORTANT: Les risques d'enfermement et d'étouffement d'un enfant dans un réfrigerateur n'ont pas disparu. Un réfrigerateur abandonné demeure dangereux... même s'il ne reste ainsi accessible «que pendant quelques jours». Lorsqu'on se débarrassée d'un nouveaux réfrigerateur, il faut appliquer les instructions ci-dessous pour éviter tout accident.

Avant de jeter votre derniers réfrigerateur ou congelateur :

Demontez les portes.
Laissez les clayettes en place pour qu'un enfant ne puisse pas facilement s'introduire dans le réfrigerateur.

INSTALLATION DUREFRIGERATUR

Ces instructions sont destinées à vous aider à installerer correctement le réfrigerateur. Le fabricant ne peut être tenu responsable d'une installation incorrecte.

ÉTAPES À SUIVRE...

Un ingénieur qualifié doit raccorder le réfrigérateur conformément à ces instructions d'installation. Mesurer

l'ouverture de la porte ainsi que la profondeur et la largeur du réfrigerateur. Retirer les poignées ou les portes au besoin. L'ingenieur doit aussi réaliser les opérations suivantes :

1. Observation des règlements concernant le raccordement à l'alimentation électrique et à l'adduction d'eau.
2. Terminer le raccordement de l'alimentation en eau avant de passer au raccordement à l'alimentation électrique.

L'entretien ou le remplacement d'un cordon electrique doit être réalisé par un réparateur qualifié.

1. Brancher le réfrigerateur sur une prise reliée à la terre, avec un circuit indépendant de 220 - 240 volts, 50 Hz, 10 A.
2. Protégér un plancher couple avec du carton ou des tapis.
3. Prévoir un dégagement de 5mm sur le côte du réfrigerateur, et pour les modèles d'une profondeur supérieure à 60~cm , prévoir un dégagement de 13mm en haut et derrière le réfrigerateur.
4. Modèles de 60 cm de profondeur. Couper lescoins du comptoir à un angle de 45^ si le comptoir dépasse de 25 mm.

COMMENT ENLEVER LA BASE EN BOIS

ATTENTION

Pour éviter blessures ou dommages matériels, l'intervention de deux personnes est nécessaire pour enlever la base en bois.

1. Apposer sur les portes du ruban adhesif pour les empêcher de s'ouvoir.
2. Faire passer un diable sous le côte du réfrigérateur.
3. Entourer le réfrigerateur d'une couverture. Faire passer une sangle autour du réfrigerateur. Placer sous la sangle les blocs d'expédition en mousse, qui se trouvent dans le carton d'expédition. Bien serrer la sangle.
4. Baisser le diable au sol en mettant les poignées vers le bas.
5. Retirer les deux boulons supérieurs de la palette.
6. Retourner le réfrigerateur et le diable à la verticale. Retirer la sangle.
7. Faire passer le diable sous l'autre cote du réfrigerateur.
8. Repeter les étapes 3 à 5.
9. Retirer la base en bois.
10. Remetre le réfrigerateur et le diable à la verticale etPTRer le diable.

IMPORTANT: Ne pas laisser le réfrigerateur sur son côté plus longtemps qu'il n'est nécessaire pour retarder les boulons.

INSTALLATION DE LA POIGNEE DU COMPARTIMENT REFRIGERATEUR MONTEA L'AVANT

Il est possible que la poignée se trouve à l'intérieur du compartment réfrigerateur, si elle n'a jamais été montée. La garniture de poignée se trouve dans l'enveloppe contenant la documentation.

Retirer les vis a tete hex. d'4po de la façade de la porte à l'aide d'un tourne-écrou hex.

• Pour inverser le sens d'ouverture de la porte, restirer les bouchons de porte du cote opposé de la porte et les insérer dans les trous de vis.

Aligner les trous de poignee avec les trous de vis sur la facone de la porte et fixer la poignee a l'aide des 2 vis de facone de porteprecedement enlevees.
Identifier la garniture de poignée dans l'enveloppe de documentation et l'instituer sur le dessus et le dessous de la poignée.

Fixer la garniture supérieure de poignee a l'aide de la vis restante precedemment enlevée.
- Enclencher le bas de la garniture par-dessus la partie inférieure de la poignée.

INSTALLATION DE LA POIGNEE DU COMPARTIMENT CONGÉLATEUR

Il est possible que la poignée se trouve dans l'enveloppe contenant la documentation à l'intérieur du réfrigerateur, si elle n'a jamais été montée.

Retirer les vis Phillips du bord supérieur de la porte du congelatuer à l'opposé du cote charnière.
- Conserver les vis pour les réutiliser plus tard.
- Pour inverser le sens d'ouverture de la porte, restirer les bouchons de porte du bord supérieur de la porte et les insérer dans les trous de vis.

Aligner les trous de la poignée avec les trous de vis du bord de la porte et fixer la poignée à l'aide des vis précédemment enlevées

INSTALLATION DU RÉFRIGERATEUR, SUITE

COMMENT RETIRER ET REMETTURE EN PLACE LES PORTES ET LES CHARNIÈRES

Prendre contact avec un ingénieur qualifié pour effectuer cette tâche.

DEPOSE DE LA POIGNEE DU COMPARTIMENT REFRIGERATEUR, MONTÉE à L'AVANT

Retirer la garniture supérieure de poignée en retardant la vis supérieure.
- Conserver la garniture et la vis pour les réutiliser plus tard.
Soulever le bas de la garniture de poignée à l'aide d'un tournevis à lame plate enroule dans du ruban à masquer.
- Conserver la garniture pour la réutiliser plus tard.

Retirer les deux vis de poignée restantes et retarder la poignée.
- Conserver les vis pour les réutiliser plus tard.

REMARQUE : Des poignées pour le compartment réfrigerateur, montées sur le côte, sont disponibles dans des nécessaires, pour certains modèles. Il suffit de demander des renseignements à ce sujet au détaillant.

Dépose de la POIGNée DU COMPARTIMENT CONGÉLATEUR

Il peut être nécessaire de retarder les poignées lors du transport de l'appareil dans des espaces restreints ou pour inverser le sens d'ouverture des portes.

Retirer les vis de poignée à l'aide d'un tournevis Phillips.
- Conserver les vis pour les réutiliser plus tard.

COMMENT METTRE A NIVEAU LE REFRIGERATEUR

ATTENTION

Pour éviter d'endommager les murs et le sol, protéger le vinyle soupé ou autre revétement, par des cartons, tapis ou autre matériel de protection.
Pour éviter d'endommager ou de casser le boulon de réglage, ne pas utiliser d'outil électrique pourmettre le réfrigérateur d'aplomb.

NE PAS trop baisser le réfrigerateur, au risque que la base du réfrigerateur qui soutient le condenseur, touche le sol. Cela risquerait d'endommager les éléments en dessous du réfrigerateur.

OUTILS NÉCESSAIRES :

Tournevis a tete hex.de (3/8 po) 9.5 mm
Niveau

1. Retirer la grille inférieure et les couvre-charnieres inférieurs.

1. Tourner les deux vis de réglage avant (A) à droite pour relever le réfrigerateur et à gauche pour le baisser.

1. Tourner les deux vis de réglage arrrière (B) à droite pour relever le réfrigerateur et à gauche pour le baiser.

1. Vérifier avec un niveau s'il existe une inclinaison de 6 mm vers l'arrière pour que les portes se ferment correctement.
   Si le réfrigerateur est aligné et stable, remetre en place la grille inférieure.

POUR LES MODELES À TIROIR COULISSANT SEULEMENT:

1. Tourner les deux pieds stabilisateurs à droite, jusqu'à ce qu'ils reposent fermement sur le sol. Tourner les vis de réglage 2 à 3 fois à gauche pour que tout le poids de l'appareil repose sur les pieds stabilisateurs.

Vis de réglage de roulette
Pied stabilisateur

1. Remetre en place la grille inférieure et les caches. Voir les repères à l'intérieur de la grille inférieure pour vous assurer d'un bon positionnement.

2. Enclencher la partie inférieure en place d'abord. Appuyer sur la partie supérieure de la grille jusqu'à ce que la portion supérieure s'enclanche bien en place.

QUE FAIRE SI MON RÉFRIGERATEUR SE BALANCE?

Tournier à droite la vis de réglage arrière pour remonter le coin responsable du balancement.
Remetre en place la grille inférieure.

COMMANDES DE TEMPERATURE

Ce réfrigerateur est concu pour fonctionner à une température ambiante située entre 13 et 43^

RéGLAGE INITIAL

Identifier les commandes du réfrigerateur en haut du compartment réfrigerateur et les commandes du congealateur en haut du comportement congealateur. Régler les deux commandes sur 4.

IMPORTANT: Aucun des compriments ne refroidira si la commande du concélateur est sur «OFF» (ARRÉT).

Attendre 24 heures que la température se stabilise.

RéGLAGES DE TEMPERATURE

Vérifier si la tempéature du congelateur est située entre -17 et -16 °C.

T ourner la commande au prochain chiffre supérieur si la temperature est trop élevé.
T ourner la commande au prochain chiffre inférieur si la températe est trop BASSE. Attendre 5 à 8 heures pour que les réglages puissant s'effectuer.

Vérifier que la températe du compartmenté réfrigerateur est située entre 3 et 4^

T ourner la commande au prochain chiffre supérieur si la temperature est trop élevé.
T ourner la commande au prochain chiffre inférieur si la températe est trop BASSE. Attendre 5 à 8 heures pour que les réglages puissant s'effectuer.

TEST DE TEMPERATURE

OUTILS NÉCESSAIRES :

• Deux thermomètres pouvant mesurer de - 21 à 10 °C.
  2 verres pour boisson.

CONGÉLATEUR

Placer le thermomètre dans le verre rempli d'huile vegétale, au milieu du conGPLateur, et continuer les reglages de temperature.

IMPORTANT : Toujours commencer les réglages de température avec le compartment Congélateur.

RéFRIGÉRATEUR

Placer le thermomètre dans un verre d'eau, au milieu du réfrigerateur, et continuer les réglages de température.

CHARACTERISTIQUES DU COMPARTIMENT RÉFRIGERATEUR

CLAYETTES

ATTENTION

Pour éviter blessures ou dommages matériels, observer les précautions suivantes:

S'assurer que la clayette est bien fixe avant d'y placer des articles.

Manipuler soigneusement les clayettes en verre tempé. Elles peuvent se casser soudainement si elles sont égratignées, entailles ou exposées à de soudains changements de température.

CLAYETTES PLEINE LARGEUR

Dépose :

Decrocher la clayette de l'ensemble de crémaillere arrriere et la tirer.

Réinstallation :

Insérer les crochets dans l'ensemble de crémaillière arrêté et baisser la clayette en place.

CLAYETTES ANI- DEVERSEMENT SPILLSAVERMC

Les clayettes fixes SpillsaverMC retiennent les simples débordements par facilitier le nettoyage.

Dépose :

Les soulever pour les sorting.
Réinstallation :
Procedure inversionement.

CLAYETTES SPILLSAVERMC EASY GLIDEMC (CERTAINS MODELES)

Les clayettes SpillsaverMC Easy

Glide ^MC se caractérisent par leur capacité de nettoyage, du fait qu'elles coulissant, ce qui permet d'atteindre des articles se trouvant à

l'arrière. Pour encore plus faciliter le nettoyage, la clayette en verre peut etre enlevée en la tirant complètement pour la sortie de son cadre.

Dépose de la clayette et de son cadre :

Les soulever pour les sortir.
Réinstallation de la clayette et de son cadre :
Procedure inversionement.

RALLONGES DE CLAYETTE ARRIÈRE (CERTAINS MODELES)

Des rallonges de clayette permettent d'eviter que des articles ne tombent de l'arriere de la clayette.

Dépose :

Tirer la rallonge vers le haut pour la sortie de l'arriere de la clayette.

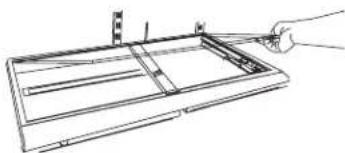

Reinstallation :

Introduire les pattes de la rallonge dans les trouss du cadre de la clayette.

RANGEMENT DANS LA CONTRE-PORTE

BOITE À BEURRE ET FROMAGES

La boîte à beurre et fromages, dans la contre-porte, permet de ranger des articles tels que beurre, yogourts, fromages, etc.

Cette boite peut etre deploquee a differents
endoits selon les besoin.

Dépose :

Ouvrir la porte de la boite, tirer la boite vers le haut et la pencher pour la sortie.

Réinstallation :

Procedure inversionement.

BALCONNETS

Les balconnets se reglent selon les besoins précis de rangement.

Dépose :

Faire coulisser le balconnet vers le haut et le sortir tout droit.

Réinstallation :

Procedureinversement.

RETENUES DE PORTE

Les retenues de porte s'enlevent pour facilitier le nettoyage.

Dépose :

Coulisser la retenue vers le haut pour la sortie.
Réinstallation :
Proceder inversionement.

PORTE-BOUTEILLE/ SUPPORT A CANETTES

L'accessoire portebouteille/support a canettes s'install au fond de la majorité des tir

Les bouteilles de biere peuvent etre placees dans le sens transversal, ou une seule bouteille, dans la depression centrale. Les canettes peuvent aussi etre rangees, comme il et illustré.

TIROIRS

TIROIRS À LÉGUMES À CONTROLE D'HUMIDITE

Les tiroirs à legumes conservent les produits frais plus longtemps par un environnement dont l'humidité est réglable.

Les commandes des tiroirs à legumes contrôlent la quantité d'humidité. Choisir le réglage bas pour les produits frais protégés par une peu extérieure. Choisisr le réglage élevé pour les produits feuillus.

RÉGLAGE BAS

pommes - raisins
chou-fleur · oranges
·mais·courgette
- concombres

RéGLAGE ÉLEVÉ

-asperges-finesherbes
brocoli -pousses fraiches
- chou - laitue
- céléri -épinards

Pour ranger les produits dans les tiroirs a contrôle d'humidité :

NE PAS laver les produits avant de les ranger. Toute humidité supplémentaire peut faire se gérer prématurément les produits.
NE PAS tapisser les tiroirs de serviettes en papier, celles-ci retiennent l'humidite.
Suivre soigneusement les instructions. Des réglages incorrects peuvent endommager les produits.

TIROIRS À CONTROLE DE TEMPERATURE

Tiroir à charcuterie et compartment pour aliments frais

Le tiroir à charcuterie et le compartment pour aliments frais sont des tiroirs avec contrôle de température variable qui permet de garder le contenu à une température jusqu'à 3^ plus BASSE que celle du réfrigerateur. Ces tiroirs peuvent être utilisés pour le rangement de la charcuterie ou d'autres produits frais.

Contrôles

Les contrôles du compartment pour alimentés frais et tiroir à charcuterie permettent la régulation de la température de l'air dans les tiroirs. Régler ces contrôles sur «cold» (froid) pour obtenir une température normale du réfrigerateur, pour les produits protégés par une peau extérieure. Utiliser le réglage «coldest» (plus froid) pour les viandes ou autres charcuteries.

REMARQUE : L'air froid dirigé vers le compartment pour alimentés frais ou le tiroir à charcuterie peut diminuer la température du réfrigerateur. La commande du réfrigerateur peut avoir à été ajustée.

TIROIR POUR COLLATIONS

Ce tiroir peut être utilisé pour le rangement de produits alimentaires ou d'autres produits frais. Certains modèles peuvent avoir un contrôle. Pour les instructions d'utilisation, voir la catégorie de contrôle appropriée, déscribe précédemment.

Dépose des tiroirs :

Tirer le tiroir complètement. Soulever l'avant pour le sortir.

Réinstallation des tiroirs :

Introduire le tiroir dans les rails et le pousser en place.

Dépose et installation du cadre et du verre :

Enlever le tiroir comme il est indiqué cidesus.
Pousser le verre par en dessous avec la main. Sortir le verre.
Soulever le cadre des glissieres dans la doublure de réfrigerateur.

Réinstallation :

Proceder inversionement.

Si la porte ne s'ouvre pas assez pour enlever les tiroirs :

Enlever le tiroir le plus éloigné du côte charnières de la caisse.
Enlever le verre comme il est indiquedéprécièment.
Soulever le diviseur central du cadre. Coulisser le tiroir pour le sortir du cote charnières de la caisse et l'enlever.

CHARACTERISTIQUES DU COMPARTIMENT CONGÉLATEUR

MACHINEÀGLAÇONS AUTOMATIQUE

REMARQUE: Les machines à glaçons sont disponibles sous forme de nécessaires. Il suffit de demander plus d'informations à ce sujet au détaillant.

CLAYETTES

ÉTAGÈRE POUR MOULES À GLAÇONS (CERTAINS MODELES)

Installation :

Coulisser la rainure en L de l'étagere pardessus la vis de la paroi arriere. Enfencer l'étagere vers l'arriere jusqu'à ce que la vis soit arrêtée dans la rainure en L (1). Coulisser la portion avant de l'étagere pardessus la vis murale avant (2).

Dépose :

Procedure inversionement.

CLAYETTE FIXE DE CONGÉLATEUR

Dépose :

Tirer la clayette au maximum. Pencher l'avant vers le haut et la tirer tout droit.

Reinstallation :

Introduire la clayette dans les glissieres du congelateur et la pousser à l'arrière du compartment.

CLAYETTE COULISSANTE DE CONGÉLATEUR

Dépose :

Tirer la clayette au maximum. Pencher l'avant de la clayette vers le haut et la tirer tout droit.

Réinstallation :

Introduire la clayette dans les glissieres du congelateur et la pousser à l'arrête du compartment.

PANIER METALLIQUE

Dépose :

Tirer le panier au maximum. Soulever l'avant du panier et le tirer tout droit.

Reinstallation :

Insérer le panier dans les glissières du congealateur et le pousser en place.

RANGEMENT DANS LA CONTRE-PORTE

BALCONNETFIXE

Le balconnet fixe permet de ranger commodément des articles congelés dans la contre-porte.

Dépose :

Soulever le balconnet des taquets lateraux et le sortir en tirant.

Réinstallation :

Enclencher les extrémités du balconnet sur les taquets et le coulisser vers le bas.

BAC DE PORTE BASCULANT

(CERTAINS MODELES)

Le bac de porte basculant de la porte du congélateur s'incline en avant pour faciliter l'accès aux articlesrangés.

Dépose:

Soulever le bac de porte des taquets lateraux et lesorting en tirant.

Réinstallation :

Enclencher les extremités du bac de portesur les taquets et le coulisser vers le bas.

ACCESSIONS

ULE A GLAÇONS

Le moule à glaçons permet de congefer des glaçons pour pouvoir se servir manuellement.

Pour dégager les glaçons du moule, returner le moule au-dessus d'un contenant et tordre les deux extrémités du moule jusqu'à ce que les glaçons tombent.

A VERTISSEMENT

Pour éviter un choc électrique pouvant gravement bleisser ou même entrainer la mort, interrompre l'alimentation électrique du réfrigerateur avant le nettoyage. Àpès le nettoyage, rétablit l'alimentation.

ATTENTION

Pour éviter blessures ou dommages matériels, observer les précautions suivantes :

Lire et suivre les indications du fabricant pour les produits de nettoyage.
NE PAS placer de balconnets, clayettes, etagères ou accessoires dans le lave-vaisse. Il pourrait en résultat un fendillement ou gauchissement de ces accessoires.

COMPOSANTS UTILISERNE PAS UTILISER
Extérieurs et portes texturées	Nettoyants abrasifs ou énergiques AmmoniaqueJavellisantSolvants ou détergents concentrésTampons de récurage en métal ou plastique	Utiliser 4 cuillères à soupe de bicarbonate de sodium par litre d'eau tiège savonnuee.Rincer les surfaces à l'eau tiège et propre et sécher immédiatement pour éviter les marques dues à l'eau.
Intérieur de la caisse
Extérieur et portes en acier inoxydableIMPORTANT : Les dommages du fini en acier inoxydable dus à une utilisation incorrecte des produits de nettoyage ou de produits non recommendés ne sont pas couverts par la garantie de ce produit.	Nettoyants abrasifs ou énergiques AmmoniaqueJavellisantSolvants ou détergents concentrésTampons de récurage en métal ou plastiqueProduits à base de vinaigRestoyants à base d'agrumes	Utiliser une éponge ou un linge propre etSouple avec de l'eau tiège et savonnuee.Rincer les surfaces à l'eau tiège et propre et sécher immédiatement pour éviter les marques dues à l'eau.
Joints de porte	Nettoyants abrasifs ou énergiquesTampons de récurage en métal ou plastique
Serpents de condenseur Retirer la grille inférieure pour accéder aux serpents.		Utiliser une buse d'aspirateur.
Grille de sortie du ventilateur de condenseurVoir arrêté du réfrigérateur.		Utiliser une buse d'aspirateur avec Brosse.
Accessoires : Clayettes, étagères, bacs, tiroirs, etc.	Lave-vaisselle	Suivre les instructions de dépose et d'installation dans la section appropriée.Laisser les articles s'ajuster à la tempête ambiente.Diluer du détergent doux et utiliser une éponge ou un lingeSouple et propre pour le nettoyage.Uutiliser une Brosse à soies plastiques pour atteindre les interstices.Rincer les surfaces à l'eau tiège et propre.Sécher immédiatement les articles transparents et en verre pour éviter toutes marques.

ACIER INOXYDABLE

Il existe un nettoyant disponible auprès du fabricant (n° de piece 31960801).

Pour obtenir une liste des produits de nettoyage recommandés, prendre contact avec le distributeur local.

ENTRETIEN, SUITE

DÉSODORISATION DU RÉFRIGERATEUR

Retirer toute la nourriture.
Debrancher le réfrigerateur.
Nettoyer les articles suivants à l'aide des instructions appropriées, données dans la section Entretien :

• Parois, partie inférieure et plafond de l'intérieur de la caisse;
  -Bacs, tiroirs, clayettes, etagères et joints, conformément aux instructions données dans cette section.

Faire bien attention et nettoyer les interstices en suivant les étapes cidesous:

-Diluer du détergent doux et passer la solution dans les interstices à l'aide d'une Brosse à soies plastiques.
Laisser agir pendant 5 minutes.
Rincer les surfaces à l'eau tiède.
Secher les surfaces à l'aide d'un linge propre et doux.

Laver et secher tous les flacons, recipients et bocaux. Jeter les articles dont la date de péremption est expirée ou qui se sont gâtés.
Envelopper les alimentes générateurs d'odeur ou lesmettre dans des contenants bien fermés pour eviter que les odeurs ne réapparaissant.

Brancher le réfrigerateur et remette la nourriture à l'intérieur.
Après 24 heures, vérifier si les odeurs ont eté éliminées.

Si les odeurs sont toujours presents :

Retirer les bacs et tiroirs et les placer sur la clayette supérieure du réfrigerateur.

Remplir les compartments réfrigerateur et congélateur y compris les portes, de feuilles froissées de journaux en noir et blanc.
Placer des briquettes de charbon de bois au hasard sur le journal froissé dans les deux compartments.
Fermer les portes et laisser agir pendant 24 à 48 heures.

CONSEILS POUR L'ÉCONOMIE D'ENERGIE

Ce réfrigerateur est concu pour être l'un des réfrigerateurs les plus efficaces en énergie. Réduire la dépense énergétique en observant les points suivants:

Installer le réfrigerateur à des températures ambiantes normales situées entre 16 et 43^ , à l'ecart des sources de chaleur et de la lumière directe du soleil.
Regler les commandes du réfrigerateur, du congélateur et du système Chiller Fresh à des températures qui ne seront pas inférieures à celles qui sont nécessaires.
Maintainir le compartmente ngelatelur plein.
Garder les joints de porte propres et soudues. Remplacer les joints s'ils sont usés.
Garder les serpents du condenseur propres.

Dépose et Remplacement DES AMPOULES

A VERTISSEMENT

ur éviter tout chocolélectrique pouvant gravement blesser ou même entraîner la mort, interrompè l'alimentation du réfrigerateur avant de replacer une ampoule. Àpreš le remplacement de l'ampoule, rétabirl'alimentation électrique.

ATTENTION

Pour éviter blessures ou dommages matériels, observer les points suivants:

Laisser I'ampoule refroidir.

Porter des gants pour remplacer une ampoule.

COMPARTIMENT RÉFRIGERATEUR

Retirer la vis du cabochon. La garder pour la remetre en place.
Coulisser le cabochon vers l'arriere du compartment pour le dégager de l'ensemble de lampe.

Retirer l'ampoule.
La remplacer par une ampoule de puissance non supérieure à 40 watts.
Remetre le cabochon en insererant les taquets dans les trous de la doublure, de chaque cote de l'ensemble de lampe. Coulisser le cabochon vers l'avant du réfrigerateur jusqu'à ce qu'il se bloque en place. NE PAS forcer le cabochon au-delà de ce point de verrouillage. Sinon, il y a risque d'endommagement du cabochon.
Remetre en place la vis de cabochon.

Congélateur

Pincer les taquets arrriere du cabochon et tirer le cabochon vers le bas, tout droit.
Retirer l'ampoule.
La remplacer par une ampoule de puissance non supérieure à 40 watts.

Introduire les taquets avant du cabochon dans la doublure du congelateur et enclencher la partie arriere par-dessus l'ensemble de lampe jusqu'à ce que les taquets arrriere soient bien engagés.

BRUIS DE FONCTIONNEMENT NORMAUX

Les réfrigerateurs d'aujourd'hui ont des nouvelles caractéristiques et sont plus efficaces en énergie. L'isoation en mousse est très efficace du point de vue énergétique et compte d'excellentes capacités d'isolation. Cependant, l'isolant en mousse n'est pas un aussi bon absorvant phonique. Il en résultat que certains bruits peuvent sembler non habituels. Àpres un certain temps, ces bruits deviendront familiers. Se reporter à ces informations avant de faire appel au service après-vente.

BRUIT	CAUSES POSSIBLES	SOLUTION
Cliqueis	> La commande du congélateur (A) émet un déclic à l'arrêt ou au départ du compresseur.	> Fonctionnement normal.
	> La minutesie de dégivrage (B) fait le bruit d'une horloge électrique et fonctionne par intermittence.	> Fonctionnement normal.
Grand mouvement d'air	> Le ventilateur du congélateur (C) et le ventilateur du condenseur (D) font ce bruit en cours de fonctionnement.	> Fonctionnement normal.
Bruit d'ébullition ou de gargouillis	> Le réfrigérant de l'échangeur de chaleur (F) et de l'évaporateur (E) fait ce bruit lorsqu'il circule.	> Fonctionnement normal.
Bruit sourd	> Les glaçons tombent de la machine à glaçons dans le bac à glaçons (G).	> Fonctionnement normal.
Bruit de vibration	> Le compresseur (H) fait ce bruit en fonctionnement.	> Fonctionnement normal.
	> Le réfrigerateur n'est pas d'aplomb.	> Voir les détails sur la mise d'aplomb du réfrigerateur dans les instructions d'installation.
Bourdonnement	> La soupape d'eau de la machine à glaçons (I) (certains modèles) bourdonne lorsque la machine à glaçons se remplit d'eau.	> Fonctionnement normal.
Ronronnement	> La machine à glaçons (J) est à la position de marche sans raccordement d'eau.	> Arrête le bruit en relevant le bras détecteur à la position d'arrêt. Voir la section sur la Machine à glaçons automatique dans ce manuel.
	> Le compresseur (H) peut émettre un renrondnement aigu en fonctionnement.	> Fonctionnement normal.
Sifflement ou claquement	> L'élement chauffant du système de dégivrage (K) fait un sifflement, grésille ou claque en cours de fonctionnement.	> Fonctionnement normal.

AVANDONTACTER UN RÉPARATEUR

OPERATION

PROBLEMES	CAUSES POSSIBLES	SOLUTIONS
Voyants et commande du congeilateur sont allumés mais le comprésse ne fonctionne pas	Le réfrigérateur est en mode dégivrage.	Fonctionnement normal. Attende 40 minutes pour voir si le réfrigérateur se remet en marche.
Température du tiroir à légumes trop élevé	Réglages trop bas.	Voir section sur tiroir à légumes pour régler les commandes.
	Commandes de congeilateur régées à une valeur trop basse.	Voir la section des commandes dans le manuel sur la façon d'ajuster les commandes.
	Le tiroir est incorrectly placé.	Voir la section sur le tiroir à légumes pour vérifier le positionnement du tiroir.
Le réfrigérateur ne fonctionne pas	Cordon d'alimentation non branché.	Brancher la fiche dans la prise.
	La commande du congeilateur est à la position d'arrêt.	Voir la section des commandes dans le manuel du propriétaire.
	Fusible grillé ou disjoncteur déclenché.	Remplacer tous fusibles grillés. Vérifier le disjoncteur et le réenclencher au besoin.
	Panne de courant.	Appeler la compagnie d'électricité locale pour signaler la panne.
Le réfrigérateur ne fonctionne toujours pas	Le réfrigérateur présente un défaut de fonctionnement.	Débrancher le réfrigérateur et transférer les alimentents dans un autre apparéil. Si aucun apparéil n'est disponible, placer de la glace s'est dans le compartmenten congeilateur pour conserver la nourriture. La garantie ne couvreet pas les pertes de nourriture. Prendre contact avec le service après-vente.
Température des alimentés trop BASSE	Les serpents du condenseur sont encrossés.	Les nettoyer conformément au manuel du propriétaire.
	Les commandes du réfrigérateur ou du condageur sont régées à une valeur trop élevé.	Voir la section des commandes dans le manuel du propriétaire sur la façon de régier les commandes.
Température des alimentés trop élevé	La porte ne se ferme pas correctement.	Le réfrigérateur n'est pas d'aplomb. Voir dans le manuel du propriétaire commentmettre le réfrigérateur d'aplomb.
		Vérifier que les joints fermment bien. Nettoyer au besoin selon les instructions de nettoyage données dans le manuel du propriétaire.
		Vérifier qu'il n'y a aucune obstruction qui empêche la porte de se fermer correctement (tiroirs mal fermés, bacs à glace, contenantes de trop grande taille ou mal ranges, etc.).
	Les commandes ont besoin d'être ajustées.	Voir la section des commandes dans le manuel du propriétaire pour avoir comment régier les commandes.
	Les serpents du condenseur sont encrossés.	Les nettoyer conformément aux instructions dans le manuel du propriétaire.
	La grille arrière est obstruée.	Vérifier la disposition des articles dans le réfrigérateur pour s'assurer que la grille n'est pas obstruée. Les grilles arrière sont situées sous les tiroirs à légumes.
	La porte a été ouverte souvent ou a été ouverte pendant de longues durées.	Réduire le temps d'ouverture de la porte. Dispposer les articles de façon efficace pour que la porte soit ouverte pendant une durée aussi courte que possible.
	De la nourriture a récemment été ajoutée.	Laisser le temps à la nourriture récemment ajoutée d'atteindre la température du réfrigérateur ou du condageur.
Le réfrigérateur a une odeur	Le compartment est sale ou renferme des alimentés générateurs d'odeurs.	Se reporter à la section Entretien dans le manuel du propriétaire pour savoir comment restorer les odeurs.
Gouttes d'eau formées à l'extérieur du réfrigérateur	Vérifier que les joints fermment bien.	Nettoyer au besoin selon les instructions de nettoyage données dans le manuel du propriétaire.
	Niveau d'humidité élevés.	Ceci est normal en périodes d'humidité élevée.
	Les commandes ont besoin d'être régies.	Voir dans la section des commandes du manuel du propriétaire comment régier les commandes.
Gouttes d'eau formées à l'intérieur du réfrigérateur	Les niveaux d'humidité sont élevés ou la porte a été ouverte frequentlyment.	Voir dans la section des commandes du manuel du propriétaire comment régier les commandes.
	Vérifier que les joints fermment bien.	Réduire le temps d'ouverture de la porte. Dispposer les articles de façon efficace pour que la porte soit ouverte pendant une durée aussi courte que possible.
		Nettoyer au besoin selon les instructions de nettoyage données dans le manuel du propriétaire.
Réfrigérateur ou machine à glacons fait des bruits différents ou semble trop bruyant	Fonctionnement normal.	Se reporter à la section sur les bruits dans Bruits de fonctionnement normaux dans ce manuel du propriétaire.
PROBLÉMES	CAUSES POSSIBLES	SOLUTIONS
Les tiroirs à légumes ne se ferment pas facilement	Le contenu d'un tiroir ou les articles dans le compartment alentour peuvent gérer le tiroir.	Redispercer les articles et les contenants pour éviter qu'ils ne génent les tiroirs.
	Le tiroir n'est pas à son bon emplacement.	Voir la section sur le tiroir à légumes pour bien leMETTE en place.
	Le réfrigérateur n'est pas d'aplomb.	Voir commentmettre à niveau le réfrigérateur dans ce manuel.
	Les glissières du tiroir sont sales ou doivent être traitées.	Nettoyer les glissières avec de l'eau savonneuse tiède. Rincer et sécher soignement.
		Appliquer une mince couche de vaseine sur les glissières du tiroir.
Le réfrigérateur fonctionne trop fréquement	Les portes ont été ouvertes féquement oupendant de longues périodes.	Réduire le temps d'ouverture de la porte. Dispposer les articles de façon efficace pour que la porte soit ouverte pendant une durée aussi courte que possible.
		Laiser l'environnement interieur s'ajuster pour la période pendantlaquelle la porte a été ouverte.
	Humidité ou chaleur élevées dans l'espace environnant.	Fonctionnement normal.
	De la nourriture a récemment été ajoutée.	Laisser le temps à la nourriture d'atteindre la température duréfrigérateur ou du congelateur.
	Le réfrigérateur est exposé à une source de chaleur en raison de l'environnement ou des apparils proches.	Évaluer l'environnement du réfrigérateur. Ce dernier peut avoir à été déplacé pour fonctionner plus efficacement.
	Les serpents du condenseur sont encrassés.	Les nettoyer conformément aux instructions dans le manuel du propriétaire.
	Les commandes ont besoin d'être ajustées.	Voir dans la section des commandes du manuel du propriétaire comment régler les commandes.
	La porte ne se ferme pas correctement.	Le réfrigérateur n'est pas d'aplomb. Voir commentmettre à niveau le réfrigérateur dans ce manuel.
		Vérifier que les joints fermont bien. Nettoyer au besoin selon les instructions de nettoyage données dans le manuel du propriétaire.
		Vérifier qu'il n'y a aucune obstruction qui empêche la porte de sefermer correctement (tiroirs mal fermés, bacs à glace, contenants de trop grande taille ou mal rangés, etc.).

GLAÇONS
(refrigerateurs avec machine à glaçons seulement)

PROBÉMES	CAUSES POSSIBLES	SOLUTIONS
Fuites d'eau	Tube plastique utilisé pour le raccordement d'eau.	Le fabricant recommende d'utiliser un tube en cuivre pour l'installation. Le plastique est moins durable et peut entraîner des fuites. Le fabricant n'est pas responsable des dommages matériels survenant par suite d'une mauvaise installation ou d'un mauvais raccordement à l'eau.
	Un mauvais robinet a été installé.	Vérifier le raccordement d'eau dans les instructions d'installation. Les robinets à bride de 4,8 mm (3/16 po) et les robinets autoperceurs peuvent entraîner uneasse pression d'eau et obstruer la conduite après un certain temps. Le fabricant n'est pas responsable des dommages matériels survenant par suite d'une mauvaise installation ou d'un mauvais raccordement à l'eau.
De la glace se forme dans le tube d'acciviée à la machine à glaçons	La pression de l'eau est faible.	La pression de l'eau doit être située entre 1,38 et 6,9 bars (20 et 100 livres / po2). Une pression minimum de 2,4 bars (35 livres / po2) est recommandée pour les apparciels comportant des filtres.
	La température du concélateur est trop élevé.	Voir la section des commandes dans le chapitre intitulé Installation du réfrigerateur ou Commandes de température. Le concélateur doit se couver à une température située entre -18 et -17 °C.
La circulation de l'eau est plus lente que normalément	La pression de l'eau est faible.	La pression de l'eau doit être située entre 1,38 et 6,9 bars (20 et 100 livres / po2). Une pression minimum de 2,4 bars (35 livres / po2) est recommandée pour les apparciels comportant des filtres.
	Un mauvais robinet a été installé.	Vérifier le raccordement dans les instructions d'installation. Les robinets à bride de 4,8 mm et les robinets autoperceurs peuvent entraîner uneasse pression d'eau et obstruer la conduite après un certain temps. Le fabricant n'est pas responsable des dommages matériels survenant par suite d'une mauvaise installation ou d'un mauvais raccordement à l'eau.

jLEAGRADECEMOSQUEHAYACOMPRABDOESTEFRIGORIFICO
