MANUALE UTENTE XRBR 904 AMANA

Si prega di leggere completenesso manuale dell'utente,esso fornisce informazioni per una buona manutenzione.

Il servizio in garanzia deve essere fatto da un technique autorizzato. Il fabbricante raccomandaanche di contattare un technique autorizzato per servizio dopo la scadenza della garanzia.Per trovare un riparatore autorizzato contattare il distributore.

Nel chiamare il riparatore occorre fornire i dati seguenti, che si trovano sulla targhetta situata sulla parete della sezione del cibo fresco.

Numero del modello:

Numero“P”:

Numero di serie:

Data di acquireo:

Nome del rivenditore:

Indirizzo del rivenditore:

Telefono del rivenditore:

COME OTTENERE PARTI DIRICAMBIO E SERVIZIO

In caso di difficultà si può risparmiare la seccatura di una chiamata inutile per riparazioni controllingla sezione intitolata: "Prima di chiamare il riparatore" nel manuale dell'utente.

Il nuovo frigorifero è stato progettato con cura e fabbricato con precisi standardi qualità, quando dovrebbe dare un servizio soddisfacene ed fidabile. Tuttavia, come tutti i prodotti meccanici, più di tanto in是多么 necessitate di regolazioni, parti di ricambio o manutenzione. Se occorre assistenza si prega di contattare il rivenditore da cui si è acquistato il frigorifero.

Fornire i dati seguenti:

• Modello
  -Numero di fabbricazione
  -Numero di serie e tutti gli altri dati riportati sulla piastrina del modello e numero di serie.
• Descrivere brevamente il tipo di dificoltà.

L'area della pagina a sinistra è stata riportata per copiarvi tali dati necessari.

CONSERVARE LE ISTRUZIONI PER UN USO FUTURO

Conservare il presente manuale e la ricevuta di vendita insieme in luogo sicuro, per il caso che sua necessario un servizio coperto da garanzia.

CASO IN CUI LE CARATTERISTICHE SIANO DIVERSE DA QUELE DEL FRIGORIFERO ACQUISTATO

Questo manuale è scritto in modo da descrivirere varie caratteristiche presenti nella linea di prodotti. Chi fosse interessato ad-acquistare altri accessori disponibili per il frigorifero più contattare il distributore.

INDICE

Introduzione 98

Index. 98

Important Information Sulla Sicurezza 99

Installazione Del Figorifero 100-101

Controlli Di Temperatura 102

Caratteristica Dello Scomparto Del Cibo Fresco. 103-104

Caratteristica Del Congelatore 105

Pulizia 106-107

Suoni Normali Di Funzionamento 108

Prima Di Chiamare. 109-110

IMPORTANT INFORMAZIONI SULLA SICUREZZA

RICONOSCERE I SIMBOLI, LE PAROLE E LE ETICHERTE RIGUARDANTI LA SICUREZZA

PERICOLO

PERICOLO - Pericoli immediati che causano CERTAMENTE gravi infortuni o morte.

ATTENZIONE

ATTENZIONE - Pericoli o procedure rischiose che POTREBBERO risultare in gravi infortuni o morte.

AVVISO

AVVISO - Pericoli o procedure rischiose che POTREBBERO risultare in leggeri infortuni o dati al prodotto o alla proprietà.

DA SAPERE SULLI ISTRUZIONI SULLA SICUREZZA

I richiami di attenzione e le istruzioni sulla sicurezza che compaionale nel presente manuale non sono intesi per coprir tutte le condizioni e situazioni possibili che posso verificarsi. Buon senso, cautela e cura devono essere esercitatudiare l'installazione, la manutenzione e l'uso del frigorifero.

Se si verificano problemi o condizioni incompensibili contattare sempre il rivenditore, il distributore, l'agente di servizio o il fabbricante.

PERICOLO

Per ridurre il rischio di infortunio o morte seguire le precauzioni fondamentali, che includono quando segue:

Scarto corretto del frigorifero.

IMPORTANTE: l'intrappolamento e soffocamento di bambini non sono problemi del passato. I frigoriferi scartati o abbandonati sono allafrica pericolosi, anche se stanno fuori "soltanto per quale giorno". Quando si scarta un vecchio frigorifero seguire le istruzioni più avanti per evitare incidenti.

Prima di scartare un vecchio frigorifico o congelatore:

rimuovere le porte;
lasciare i ripiani al loro posto per far si che i bambini non possanoentrarvi lavorente.

INSTALLAZIONE DEL FRIGORIFERO

Le presenti istruzioni sono fornite per aiutare nell'installazione del frigorifero. Il fabbricante non è responsable di errori di installatione.

FAS DI INSTALLAZIONE

Un tecnico qualificato delve collegare il frigorifero seguendo le presenti istruzioni per l'installazione. Misurare l'apertura della porta,及其他 alla profondità ed alla larghezza del frigorifero. Rimuovere le maniglie o le porte come occorre. Il tecnico deveanchefare ci che segue:

1. seguire le normative locali emesse delle compagnie fornitrici di acqua e di elettricità;
2. terminare l'allacciamo dell'acqua prima di quello elettrico.

La riparazione o la sostituzione del cavo di alimentazione deve essere fatta da un technique qualificato.

1. Collegare ad una presa con terra, con un circuito separato da altre prese, da 220-240 volt, 50Hz 10 A.
2. Proteggere l'eventuale pavimento soffice con cartone o pezzi di tappeto.
3. Lasciare 5 mm di luce a lato del frigorifero, e per modelli profondi più di 60 cm lasciare 12,7 mm di luce sopra e dietro al frigorifero.

4. Modelli di 60 cm di profondità.

Se il bordo del ripiano della cucina sporge di 25mm rifilarlo a 45^

RIMOZIONE DELLABASE DI LEGNO

AVVISO

Per evitare infortuni o danni alle proprietà la rimozione della base di legno delve essere fattà da due persone.

1. Chiudere le porte con nastro adesivo, per evitare che si aprano inaspettatamente.
2. Fare scivolare il carrello da elettrodomestici除去 al lato del frigorifero.
3. Avolgere un panno o una coperta intorno al frigorifero; far passare la cinghia intorno al frigorifero, mettendo i cuscinetti di spedizione, trovati nelso scatolone, sotto alla cinghia. Legare bene la cinghia.
4. Coricare il carrelo da elettrodomestici sul pavimento, con le sue maniglie di fatto.
5. Rimuovere i due bulloni superiore alla paletta.
6. Riportare il frigorifero e il carrello in posizione verticale. Rimuovere la cinghia.
7. Mettere il carrello sotto l'alto lato del frigorifero.
8. Ripetere le fasi alla 3 alla 5.
9. Rimuovere la base di legno.
10. Riportare il frigorifero e il carrello in posizione verticale e rimuovere il carrello da elettrodomestici.

IMPORTANTE: non lasciare il frigorifero coricato più del tempo necessario per rimuovere i bulloni.

INSTALLAZIONDE DELLA MANIGLIA FRONTALE PER IL CIBO FRESCO

Se si installano le maniglie per la prima volta, alla per il cibo fresco si trovava nell'scomparto per cibo fresco. Il listello superiore si trovava nelpacchetto della documentazione.

Rimuovere le viti a testa esagonale da 6,4 mm dalla parte frontale della porta mediante una chiave esagonale per bulloni.

Se si cambia il senso di aperture della porta rimuovere i coperchietti alla parte opposta della porta ed inserti nei forn delle viti.

Allinearei foridellesmaniglieconiforiperleviti nella parte frontale della porta efissare conle 2 viti rimosse inprecedenza daleteprontale della porta.
Rimuovere il listello superiore dal pacchetto della documentazione e installare in cima ed in fondo alla maniglia.

Fissare il listello superiore con la vite rimanente rimossa in precedenza.
- Premere il listello inferiore sopra alla parte inferiore della maniglia.

INSTALLAZIONDE DELLA MANIGLIA DEL CONGELATORE

Se si installa la maniglia per la primaolta, è possible trovaria nel pacchetto della documentazione all'interno del frigorifero.

Rimuovere le viti a croce dallo spigolo superiore della porta del congelatore opposto al lato delle cerniere.
- Accantonare le viti per rimetterle a posto in un secondo tempo.
Se si cambia il senso di apertura della porta rimuovere i coperchietti alla parte opposta della porta ed inserirli nei fori delle viti.

Allinearei foridellemaniglie coni foriper leviti nella parte frontale della porta e fissare con le viti rimosse in precedenza.

INSTALLAZIONE DEL FRIGORIFERO,CONTINUAZIONE

RIMOZIONE E SOSTITUZIONE DELLE PORTE E DELLE CERNIERE

Contattare un techniciane qualificato.

RIMOZIONE DELLA MANIGLIA FRONTALE DEL CIBO FRESCO

Rimuovere il listello superiore svitando la vite superiore della maniglia.
- Accantonare il listello e la vite per rimetterli aosto in un secondo tempo.
Fare leva sul listello inferiore con un cacciavite a lama avvolto in nastro adesivo.
- Accantonare il listello per rimetterlo a posto in un secondo tempo.
Rimuovere le due viti rimanenti per poter rimuovere la maniglia.
- Accantonare le viti per rimetterle a posto in un secondo tempo.

NOTA: per alcuni modelli sono disponibili delle maniglie da montare lateralemente. Chi fosse interessato più consultare il rivenditore.

RIMOZIONE DELLAMANIGLIA DELCONGELATORE

La rimozione di tale maniglia cui sono necessaria nel caso che si debba trasportare il frigoriferroattraverso spazi ristretti o quando si fissano i cardini della porta alla parte opposa.

Rimuovere le viti della maniglia con un cacciavite a croce.
- Accantonare le viti per rimetterle aippo in un secondo tempo.

LIVELLAMENTO DEL FRIGORIFERO

AVVISO

Per evitare danni alle pareti o ai pavimenti proteggere il vinile soffice o altri materiali con del cartone, dei tappeti o altri materiali protettivi.
Per evitare danni o rotture ai bulloni di regolazione non utilizzare attrezzi elettrici per correggere il livello.
NON abbassare il livello del frigorifero fino al punto in cui la base del frigorifero che sostiene il condensatore sua appoggiata al pavimento. Tale posizione potrebbe danneggiare i componenti più bassi.

ATTREZZI NECCESSARI

Chiave esagonale da 9.5 mm
Livella

1. Rimuovere la griglia in fondo al frigorifero e le protezioni delle cerniere inferiori.

1. Girare entrambe le viti frontali (A) in senso orario per alzare il livello, in senso antiorario per abbassarlo.

1. Girare entrambhe le viti posteriori (B) in senso orario per alzare il livello, in senso antiorario per abbassarlo.

1. Controllare con la livella per verificare 6 mm di pendenza verso il dietro per assicurare una buona chiusura della porta.
   Se il frigorifero è allineato e stabile rimettere aosto la griglia inferiore.

SOLTANTO PER IL MODELLO CON IL CASSETTO

1. Girare entrambé le gambette di stabilizzazione in senso orario fino a quando non siano premute bene contro il pavimento. Girare le viti di regolazione del rullo 2 o 3 volte in senso antiorario per fare in modo che tutto il peso del frigoriferio sa appoggiato sulle gambette di stabilizzazione.

Vite di regolazione del rullo

Gambetta di stabilizzazione

1. Rimettere aippo la griglia inferiore e le protezioni delle staffe.Osservare i segni all'interno della griglia inferiore per determinare la posizione giusta.

2. Premere e far scattare per prima la parte inferiore. Premere la parte superiore della griglia fino a quando non scatta a quello.

QUANDO IL FRIGORIFERO DONDOLA

Girare la vite di regolazione posteriori in senso orario per sollevare l'angolo che dontola.
Rimettere aippo la griglia inferiore.

CONTROLLI DI TEMPERATURA

Questo frigorifero è progettato per funzionare ad una temperatura ambiente tra 13^ e 43^ Celsius.

IMPOSTAZIONI INIZIALI

I controlli per il frigorifero si trovano nella parte superiore dello scomparto del cibo fresco e quelli per il congelatore nella parte superiore del congelatore. Girare entrambi sul numero 4.

IMPORTANTE: se i controlli del congelatore si trovano su OFF nessuna delle duesezionisi raffreddera.

Per la stabilizzazione della temperatura aspettare 24 ore.

REGOLAZIONI DI TEMPERATUREA

Controllare se la temperatura del congelatore si trova tra -17^ e- 16^ Celsius.
- Se la temperatura è troppo calda girare i controlli sul numero seguente (più alto).
Se la temperatura è troppo fredda girare i controlli sul numero precedente (più basso). Per vedere gli effetti del cambiamento aspettare da 5 a 8 ore.
Controllare se la temperatura del cibo fresco si trova tra 3^ e 4^ Celsius.
- Se la temperatura è troppo calda girare i controlli sul numero seguente (più alto).
Se la temperatura è troppo fredda girare i controlli sul numero precedente (più basso). Per vedere gli effetti del cambiamento aspettare da 5 a 8 ore.

PROVA DI TEMPERATURA

MATERIALI NECESSARI

• 2 termometri capaci di misurare tra -21^ e 10^ Celsius
  ·2 bicc hieri

CONGELATORE

Mettere il termometro in un bicchiere pieno di olio vegetale nel mezzo del congelatore e continuare le regolazioni di temperatura.

IMPORTANTE: iniziare le regolazioni di temperatura sempre dallo scomparto del congelatore.

FRIGORIFERO

Mettere il termometro in un bicchiere pieno di acqua nel mezzo dello scomparto del cibo fresco e continuare le regolazioni di temperatura.

CARATTERISTICHE DELLO SCOMPARTO DEL CIBO FRESCO

RIPIANI INTERNI

AVVISO

Per evitare infortuni o danni alla proprietà osservare quando segue:

assicurarsi che il ripiano sia ben fissato prima di appoggiarvi qualcosa;

maneggiare con cura i ripiani di vetro temperato; tali parti sono rompersi improvvisamente se sono sbeccate, graffiti o esposte ad un cambiamento improvviso di temperatura.

RIPIANI DI LARGHEZZA PIENA

Per rimuovere i ripiani:

sganciare il ripiano dal sostegn o a scaletta sul dietro del frigorifero e rimuovere;

Per reinstallare i ripiani:

agganciare il ripiano al sostegno a scaletta sul dietro del frigorifero e abbassare per rimettere aippo.

SPILLSAVERTM

I ripiani fissi SpillsaverTM contengono quantità modiche di cibi versati, per facilitare la pulizia.

Per rimuovere i ripiani:

sollevare er imuovere.
Perereinstallareiripiani:
ripetere quanto sopra in ordine contrario.

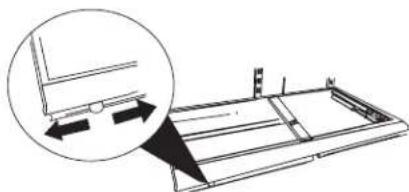

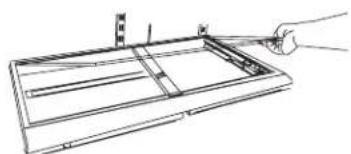

SPILLSAVERTM EASYGLIDETM

I ripiani SpillsaverTM Easy GlideTM ofrono la comodità di poter pulire

estraendo il ripiano
invece di dovere

arrivare dietro al

ripiano. Per facilitare il

compito, il ripiano dietro pue assere rimioso facendolo scorrere fuori在整个mente, poi sollevandolo alla sua cornice.

Per rimuovere il ripiano e la cornice:

sollevare verso l'alto e all'influori.
Per reinstallare il ripiano e la cornice:
ripetere quanto sopra in ordine contrario.

ESTENSIONI POSTERIORI DEL RIPIANO

Le estensioni posteriori evitano che gli oggetti cadano alla parte postiore del ripiano.

Per rimuovere l'estensione posteriore:

sollevare l'estensionedalla parte posteriordel ripiano.

Per reinstallare l'estensione posteriori:

insere le caviglie dell'estensione nei fori del telao del ripiano.

RICETTACOLINELLEPORTE

SCOMPARTO DEI LATTICINI

Lo scomparto dei latticini offre un comodo spazio per articoli come burro, yogurt, formaggio, ecc.

Tale scomparto è una parte regolabile situata nella porta e cui si sono delle spostata in diverse postizioni per accomodare esigenze di conservazione.

Per rimuovere:

aprire lo sportello dei latticini, tirare verso l'alto e all'influori.

Per reinstallare:

ripetere quanto sopra in ordine contrario.

VASCHETTE NELLAPORTA

Le vaschette nella porta sono regolabili, per adattarsi alle esigenze individuali.

Per rimuovere le vaschette:

far scorrere la vaschetta versus l'alto ed estrarre.

Per reistallare le vaschette:

ripetere quanto sopra in ordine contrario.

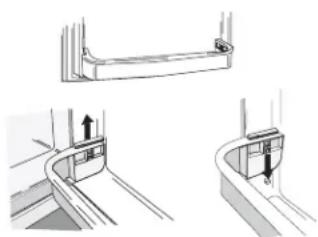

BARRA DI FISSAGGIO NELLA PORTA

La barra di fissaggio più essere rimossa per facilitare la pulizia.

Per rimuovere:

fare scorrere la barra versus l'alto ed estrarre.
Per reinstallare:
ripetere quanto sopra in ordine contrario.

RASTRELLIERA PER VINI E LATTINE

La rastrelliera per vini e lattine si trova sul fondo della maggiore parte dei cassetti.

Le bottiglie di birra possono essere coricate per traverso, una sola bottiglia più essere coricata nella depressione centrale. Anche le lattine possono essere stipate come si vede nell'illustrazione.

CASSETTI

CASSETTI AD UMIDITA CONTROLLATA

Il cassetto per frutta e verdura (crisper) mantiene freschi più a lungo i prodotti ortofrutticoli, fornendo un ambiente ad umidità regolabile.

I controll del cassetto per frutta e verdura regolano la quantità di umidità che vi si sviluppa. Utilizzare l'impostazione bassa per i prodotti che hanno una buccia e l'impostazione alta per i prodotti a foglie.

BASSA

mele · uva
- cavolfiori - arance
- granoturco - zucchini
cetrioli

ALTA

-asparagi-erbefresche
- broccoli - germogli freschi
- cavoli - lattuga
- sedani - spinaci

Per conservare i prodotti nei cassetti ad umidità controllata:

NON lavare il prodotto prima di metterlo nel cassetto. Qualsiasi umidità aggianta al contento del cassetto potrebbe guastare il prodotto prima del tempo.
NON federare i cassetti con dei tovaglioli di carta, perché questi trattengono l'umidità.
Seguire accuratamente le istruzioni. Le impostazioni sbagliate potrebbero danneggiare i prodotti conservati.

CASSETTATEMPERATURACONTROLLATA

Scomparto per cibi pronti e freschi (Deli/crisper)

Ilsystemapercibi pronti e cibi freschi comprende cassetti con un controllo atemperatura variable che mantiene lo scompartofinoa 3^ Celsius piu freddo della temperatura del restodel frigorifero.Qesto cassettopuo essereutilizzato per cibi pronti (precotti,affettati,ecc.) o come cassetto addizionale per fruttae verdura.

Controlli

I controlli dello scomparto per cibi pronti e freschi regolano la temperature dell'aria all'interno dei cassetti. Impostare il livello su cold per la temperatura normale del frigorifero o frutta e verdura con buccia. Utilizzare l'impostazione coldest per la carne o altri prodotti pronti.

NOTA: l'aria fredda diretta nelsysteme dei cibi pronti cuiabbassare la temperature del frigorifero;puo darsi che si renda necessaria una regolazione della temperatura del frigorifero.

CASSETTO DEGLI SPUNTINI (SNACK)

Questo cassetto più essere utilizzato per la conservazione di cibi o di frutta e verdura addizzionali. Alcuni modelli sono avere dei controllingi dedicati a tale scomparto. Per le istruzioni relative consultare la categoria apposita più elencata.

Per rimuovere i cassetti:

tirare fuori il cassetto completamente, sollevarne la parte frontale e estrarre.
Per reinstallare i cassetti:
insere il cassetti nelle rotaie del telaio e rimettere aosto.

Per rimuovere e installare il vetro ed il telaio:

rimuovere il cassetto come già spiegato;
mettere la mano sotto al telaio per sollevare il vetro da fatto; rimuovere il vetro;
sollevare il vetro dalle rotaie del rivestimento del frigorifero.

Per reinstall:

ripetere quanto sopra in ordine contrario.

Se la porta del frigorifero non si après a sufficienza per rimuovere i cassetti:

rimuovere il cassetto più lontano delle cerniere della porta;
rimuovere il vetro come già spiegato;
sollevare il divisore centrale dal telaio; fare scorrere il cassetto esistente allontanandolo dal lato delle cerniere e rimuoverlo.

CARATTERISTICHE DEL CONGELATORE

DISPOSITIVO AUTOMATICOPER FARE IL GHIACCIO

NOTA: i dispositivi automatici per produrre il ghiaccio sono disponibili in kit. Per altre informazioni consultare il rivenditore.

RIPIANI

RASTRELLIERA DI SERVIZIO DEL GHIACCIO (SOLO IN ALCUNI MODELLI)

Per installare la rastrelliera:

fare scorrere il solco a forma di L del ripiano in giu sulla vite della parete di fondo. Spingere la rastrelliera indietro fino a che la vite non si fermi nel solco a forma di L (1).Fare scorrere la porzione di ripiano sopra alla vite della parete frontale (2).

Per rimuovere la rastrelliera:

ripetere quanto sopra in ordine contrario.

RIPIANO FISSO DEL CONGELATORE

Per rimuovere il ripiano:

tirare fuori il ripiano completamente; inclinare verso l'alto la parte frontale del ripiano ed estrarre.

Per reinstallare il ripiano:

inseire il ripiano nelle rotaie del rivestimento interno del frigorifero e spingere verso il retro del compartimento.

RIPIANO ESTRAIBILE DEL CONGELATORE

Per rimuovere il ripiano:

estrarre il ripiano completamente; inclinare versusl alto la parte frontale del ripiano ed estrarre.

Per reinstallare il ripiano:

insere il ripiano nelle rotaie del rivestimento interno e spingere verso il retro dello scomparto.

CESTELLO METALLICO

Per rimuovere il cestello:

estrarre il cestello completeness.
Inclinare verso l'alto la parte frontale del cestello ed estrarre.

Per reinstallare il cestello:

inserire il cestello nelle rotaie del rivestimento interno e spingere verso il retro dello scomparto.

SCOMPARTI NELLE PORTE

RIPIANO FISSO DELLA PORTA

Il ripiano fisso della porta costituisce un comodo scomparto per i cibi congelati nella porta del congelatore.

Per rimuovere il ripiano:

sollevare il gruppo dalle linguette del rivestimento laterale del frigorifero ed estrarre.

Per reinstallare il ripiano:

sistemare gli estremi del gruppo del ripiano sulle linguette del rivestimento e fare scorrere verso il basso.

RIPIANO RIBALTABILE (SOLO IN ALCUNI MODELLI)

Il ripiano ribaltabile nella porta del congelatore si inclina in avanti per facilitare l'accessoagli oggetti che contiene.

Per rimuovere il ripiano della porta:

sollevare il gruppo delle linguette del rivestimento laterale ed estrarre.

Per reinstallare il ripiano della porta:

sistemare gli estremi del gruppo del ripiano sulle linguette del rivestimento e fare scorrere verso il basso.

ACCESSORI

VASSOI DI CUBI DIGHIACCIO

Il vassoio di cubi di ghiaccio è un'area per congelare i cubi da distribuire manually.

Per fare uscire i cubi di ghiaccio dal vassoio, capovolgerlo su un recipienthe e storcere i due estremi fino a staccare i cubi.

ATTENZIONE

Per evitare una scossa elettrica, che puo causare infortuni gravi o morte, scollegare l'alimentazione del frigorifero prima di pulire. Dopo la pulizia ricollegare l'alimentazione.

AVVISO

Per evitare infortuni o dati alle proprietà osservare quando segue:

leggere e seguire le istruzioni del fabbricante riguardanti tutti i prodotti per la pulizia;
NON mettere vaschette, ripiani ne accessori nella lavastoviglie; ciò potrebbe causare delle crepe o distorsioni degli accessori stessi.

PARTE DA FARE	NON UTILIZZARE
Porte rugose e parte esterna	Abrasivi o detersivi fortiAmmoniacaCandegginaDetersivi o solventi concentratiPagliette per gratare, di metallo o di plastica	Sciagliere 4 cucchiasi di bicarbonato in 1 litro di acqua tiepida e detersivo.Sciacquare le superfici con acqua tiepida pulita e asciugare immediatamente per evitare macchie di acqua.
Interno dello scomparto
Porte di acciaio inossidabile e parte esterna	Abrasivi o detersivi fortiAmmoniacaCandegginaDetersivi o solventi concentratiPagliette per gratare, di metallo o di plasticaProdotti a base di acetoProdotti a base di limone.	Usare acqua tiepida e detersivo, con uno strofinaccio o una spugna soffici e puliti.Sciacquare le superfici con acqua tiepida pulita e asciugare immediatamente per evitare macchie di acqua.
IMPORTANTE: i danni alla superficie di acciaio inossidabile causati da uso inadatto o sconsigliato di prodotti per pulizia non sono coperti alla garanzia di questo prodotto.
Guarnizioni delle porte	Abrasivi o detersivi fortiPagliette per gratare, di metallo o di plastica
Avvolgimento del condensatorePer accedervi rimuovere la griglia inferiore		Utilizzare l'ugello di un aspirapolvere.
Griglia dell'uscita del ventilatore del condensatoreVedere il retro del frigorifero		Utilizzare l'ugello di un aspirapolvere con l'accessorio a spazzola.
AccessoriRipiani, vaschette, cassetti, ecc.	Lavastoviglie	Seguire le istruzioni di rimozione ed installazione descritte nella sezione pertinente di questo manuale.Aspettare che l'oggetto arrivà a temperatura ambiente.Diluire un detersivo neutro e utilizzato uno strofinaccio o una spugna soffici e puliti.USare una spazzola a setole di plastica per pulire i punti più stretti.Risciacquare le superfici con acqua tiepida pulita.Asciugare il vetro immediatamente per evitare macchie di acqua.

ACCIAO INOSSIDABILE

Il fabbricante vende un detersivo apposto (Parte n° 31960801)

Per ottenere una lista di altri prodotti di pulizia consigliati, si prega di contattare il distributore locale.

PULIZIA, CONTINUAZIONE

RIMOZIONE DEGLI ODORI DAL FRIGORIFERO

Rimuovere tutto il cibo.
Scollegare l'alimentazione del frigorifero.
Pulire i seguenti oggetti, segundo le istruzioni adatte nella tabella della pulizia:

• pareti, pavimento e soffitto dell'interno del frigorifero;
• cassetti, ripiani e guarnizioni secondo le istruzioni di questa categoria del manuale.

  Fare un'attenzione particolare alla pulizia delle crepe mediatinge le azioni che seguono.

• Sciogliere in acqua del detersivo neutro e applicare nelle crepe con una spazzola a setole di plastica.
  -Lasciare penetrare per 5 minuti.
• Sciacquare le superfici con acqua tiepida; asciugarle con uno strofinaccio soffice e pulito.
  Lavare e asciugare tutte le bottiglie, i contentitori e i vasetti. Scartare i cibi guasti e troppo vecchi.

  Avvolgere i cibi con forti odori o conservarli in contentitori ben chiusi per evitare che gli odori si propaghino nuovamente.
  Collegare l'alimentazione del frigorifero e rimettervili cibo.
  Dopo 24 ore controllare se l'odore è scomparso.

Se I'odore è ancora presente:

rimuovere i cassetti e posarli sopra al frigorifero;
riempire il frigorifero e il congelatore, incluse le porte, con dei fogli stropicciati di carta di giornale bianco e nero;
spargere dei pezzi di carbone sui giornali stropicciati, nel frigorifero e nel congelatore;
chiudere le porte e lasciare riposare da 24 a 48 ore.

IDEE PER RISPARMIARE ENERGIA

Questo frigorifero è progettato come uno dei frigoriferi più efficienti in commercio dal punto di vista energetico. Per ridurre il consumo di energia procedere come segue.

Far funzionare il frigorifero a temperature ambientali tra 16^ e 43^ Celsius, lontano da fonti di calore e da luce solare diretta.

Impostare i controlli dei sistemi di frigorifico, congelatore e Chiller FreshTM non più freddi del necessario.
Tenere il congelatore piano.
Mantenere le guarnizioni delle porte pulite e flessibili; sostituire le guarnizioni quando sono consumate.
Mantenere pulite le spire del condensatore.

RIMOZIONE E SOSTITUZIONE DELLE LAMPADINE

ATTENZIONE

Per evitare una scossa elettrica, che può causare infortuni gravi o morte, scollegare l'alimentazione del frigorifero prima di sostituire la lampadina. Dopo la sostituzione ricollegare l'alimentazione.

AVVISO

Per evitare infortuni o danni alle proprietà procedere come segue:

aspettare che la lampadina si raffreddi.
indossare guanti per sostituire la lampadina.

SEZIONELCIBOFRESCO

Rimuovere la vite che fissa la protezione della lampadina. Accantonarla per rimetterla aosto.
Far scivolare la protezione verso il retro dello scomparto, per disingaggiarla dal gruppo delle lampadine.
Rimuovere le lampadine.
Sostituire con lampadine da elettrodomestici di non piu di 40 Watt.
Rimettere aippo la protezione delle lampadine inserendo le linguette sulle alette nei fori del rivestimento su ogni lato del gruppo delle lampadine. Fare scivolare la protezione verso il davanti del frigorifero fino a farla bloccare in posizione. NON forzare la protezione altre i punti di blocco, altrimenti si potrebbe danneggiare.
Rimettere aosto la vite di fissaggio della protezione.

Congelatore

Pizzicare le linguette posteriori della protezione della lampadina e tirare verso il basso.
Rimuovere la lampadina.
Sostituire con lampadina da elettrodomestici di non piu di 40 Watt.

Inserire le linguette anteriori della protezione nel rivestimento del frigorifero e spingere la parte posteriore sul gruppo della luce fino a far bloccare le linguette posteriori.

SUONI NORMALI DI FUNZIONAMENTO

I frigoriferi odieri hanno nuovi nitrovati e sono più efficienti nel consumo di energia. L'isolamento di schiuma è molto efficente e ha excellenti proprietà di isolamento, ma non assorbé i suoni. Come risultato, alcuni suoni possono esserebrare nuovi, ma con il tempo diventeranno familiari. Prima di chiamare un technician si prega di prendere visione di queste informazioni.

ARGUMENTO	CAUSA POSSIBLE	SOLUZIONE
Clic	Il controllo del frigorifero (A) fa clic quando avvia o ferma il compressore	Funzionamento normale
	Il temporizzatore di sbrinamento (B) ha il suono di un orologio elettrico e fa un suono scattante quando parte e si ferma.	Funzionamento normale
Aria che sibila o soffia	Il ventilatore del congelatore (C) e quello del condensatore (D) producono quosti rumori durante il funzionamento.	Funzionamento normale
Gorgoglio o suono di bollore	L'evaporatore (E) e lo scambiatore di calore (F) del composto refrigerante fanno quosti rumori nelle circolano.	Funzionamento normale
Colpetti	I cubi di ghiaccio del dispositivo per produrre il ghiaccio (soltanto in alcuni modelli) cadono nel secchiello del ghiaccio (G).	Funzionamento normale
Vibrazioni	Il compressore (H) fa dei suoni pulsanti durante il funzionamento.	Funzionamento normale
	Il frigorifero non è livellato.	Consultare le istruzioni per l'installazione per i particolari su come livellare il frigorifero.
Ronzio	La valvola del dispositivo (I) per produrre il ghiaccio (soltanto in alcuni modelli) ronza quando riempie di acqua il dispositivo.	Funzionamento normale
Brusio	Il dispositivo (J) per produrre il ghiaccio è accesso ma non collegato con l'acqua.	Il suono cessa quando si solleva la leva del dispositivo versus la posizione "off". Per altri particolari consultrare la sezione Dispositivo per produrre ghiaccio nel manuale dell'utente.
	Il compressore (H) più produrre un ronzio piuttosto alto durante il funzionamento	Funzionamento normale
Fischio o scoppiettio	Il riscaldatore di sbrinamento (K) fiscia, sfrigola e scoppietta durante il funzionamento.	Funzionamento normale

PRIMA DI CHIAMARE

FUNZIONMENTO

PROBLEMIA	CAUSE POSSIBILI	RIMEDI
Il controllo e le luci del congelatore sono accesi, ma il compressore non funziona	Il frigorifero sta sbrinando.	Operazione normale. Aspettare 40 minuti per Vedere se il frigorifero si riavvia.
La temperature dei cassetti dei prodotti ortofrutticoli è troppo calda	Le impostazioni dei controlli sono troppo basse.	Consultare la sezione sui controlli dei cassetti per prodotti ortofrutticoli per regolare i controlli.
	I controlli del congelatore sono troppo bassi	Consultare la sezione dei controlli nel Manuale dell'utente per Vedere come regolare i controlli.
	Il cassetto è nella posizione sbagliata.	Consultare la sezione sui cassetti per prodotti ortofrutticoli per verificare la posizione dei cassetti.
Il frigorifero non funziona	La spina non è collegata alla corrente.	Attaccare la spina.
	Il controllo del congelatore non è accesso.	Consultare la sezione dei controlli nel manuale dell'utente.
	Il fusibile è bruciato o l'interruttore di circuito devesse ristirantino.	Sostituire i fusibili bruciati, controllare l'interruttore di circuito e ripristinarlo se necessario.
	Si è verificata un'interruzione di corrente.	Chiamare la compagnia elettrica locale per riferire l'interruzione.
Il frigorifero continua a non funzionare	Il frigorifero ha un guasto.	Staccare la spina del frigorifero e trasfere il cibo ad un'alto frigorifero. Se un'alto non è disponibile sistamente del ghiaccio secco nel congelatore per conservare il cibo. La garanzia non copre la perdita di cibo. Chiamare il servizio di assistenza.
La temperature del cibo è troppo Bassa	Gli avvolgimenti sono sporchi.	Pulire seconde le istruzioni del Manuale dell'utente.
	I controlli del frigorifero o del congelatore sono impostati troppo alto.	Consultare la sezione sui controlli del Manuale dell'utente, per regolare correttamente i controlli.
La temperature del cibo è troppo calda	La porta non si chiude bene.	Il frigorifero non è livellato. Per altri particolari consulire la parte che spiega come livellare il frigorifero.
		Controllare che le guarnizioni chiudano bene. Se necessario pulire seguito le istruzioni del Manuale dell'utente.
		Controllare che non vi siano delle ostruzioni interne che impedisco alla porta di chiudere bene (ad esempio dei cassetti chiusi male, dei secchielli per il ghiaccio, dei recipienti troppo grande o sistemati male, o del cibo, ecc.).
	Occorre regolare i controlli.	Consultare la parte sui controlli nel Manuale dell'utente per assistenza sulla regolazione dei controlli.
	Gli avvolgimenti del condensatore sono sporchi.	Pulire seguito le istruzioni del Manuale dell'utente.
	La griglia dell'aria posteriore è bloccata.	Controllare la posizione del cibo nel frigoriferro per assicurarsi che la griglia non sua bloccata. Le griglia posteriori dell'aria si trovano quello ai cassetti dei prodotti ortofrutticoli.
	La porta è stata aperta frequentlymente o è rimasta aperta a lungo.	Ridurre il tempo in cui la porta rimane aperta. Organizzare il cibo in modo efficente per assicurare che la porta si aperta il meno possibile.
	Si è aggiunto del cibo di recente.	Aspettare che il cibo appena aggiunto abbia raggiunto la temperature del frigoriferro o del congelatore.
Il frigorifero ha odore	Lo scomparto è sporco o contiene del cibo che emette odore.	Per le istruzioni riguardanti la rimozione degli odori consulire la parte relativa nel Manuale dell'utente.
Si formano delle goccioline di acqua all'esterno del frigorifero	Controllare che la guarnizione chiuda bene.	Pulire se necessario, seguito le istruzioni di pulizia del Manuale dell'utente.
	Il livello di umilità è troppo alto.	Situzione normale in momenti di alta umilità.
	I controlli devono essere regolati.	Vedere la sezione sui controlli nel Manuale dell'utente per imparare ad utilizzato i controlli.
Si formano delle goccioline all'interno del frigorifero	I livelli di umilità sono alti o la porta è stata aperta frequentlymente.	Vedere la parte sui controlli nel Manuale dell'utente per assistenza sulla regolazione dei controlli.
	Controllare che le guarnizioni chiudano bene.	Ridurre il tempo di aperture della porta. Organizzare il cibo in modo efficente per assicurare che la porta si aperta il meno possibile.
		Se necessario pulire seguito le istruzioni nel Manuale dell'utente.
Il frigorifero o il disposativo per fare il ghiaccio fa rumori inconsueti o che sembrano troppo forti	Operazione normale.	Consultare la sezione sui soni del funzionamento normale nel Manuale dell'utente.
PROBLEMIA	CAUSE POSSIBIL	RIMEDI
I cassetti dei prodotti ortofrutticoli non si chidono liberamente	Il contento dei cassetti o la posizione degli oggetti che li circondano potrebbero ostruire i cassetti.	Spostare gli oggetti ed i recipienti per evitare interferenze con i cassetti.
	Il cassetto non è nella posizione giusta.	Consultare la sezione che descrive quel cassetto per rimetterlo a postings.
	Il frigorifero non è livellato.	Consultare le istruzioni per l'installazione per i particolari su come livellare il frigorifero.
	Le guide del cassetto sono sporche o necessitano di riparazione.	Pulire le guide dei cassetti con acqua tiepida e sapone. Sciacquare e asciugare bene.
		Applicare uno strato sottile di vaselina alle guide del cassetto.
II frigorifero si accendo troppo spesso	La porta è stata aperta frequentlymente o è rimasta aperta a lungo.	Ridurre il tempo di aperture delle portea.
		Organizzare il cibo in modo efficiente per fare in modo che la porta sia aperta il meno possibla.
	Alta umidità o calore circostanti.	Operazione normale.
	Si è aggiunto del cibo di recente.	Aspettre che il cibo appena aggiunto abbia raggiunto la temperature del frigorifero o del congelatore.
	Il frigorifero è esesto a calore ambientale o proveniente da un elettrodomestico vicino.	Valutare l'ambiente del frigorifero, forse occorre spostarlo per farlo funzionare in modo più efficente.
	Gli avvolgimenti del condensatore sono sporchi.	Pulire secondo le istruzioni del Manuale dell'utente.
	I controlli devono essere regolati.	Consultare la sezione dei controlli nel Manuale dell'utente per imparare a regolare i controlli.
	La porta non si chiude bene.	Il frigorifero non è livellato. Consultare le istruzioni per l'installazione per i particolari su come livellare il frigorifero.
		Controllare che le guarnizioni chiudano bene. Se necessario pulire seguito le istruzioni del Manuale dell'utente.
		Controllare che non vi siano delle ostruzioni interne che impediscono alla porta di chiudere bene (ad esempio dei cassetti chiusi male, dei secchielli per il ghiaccio, dei recipienti troppo grandi o sistemati male, o del cibo, ecc.).

GHIACCIO (solo per frigoriferi corredati di dispositivo per produrre ghiaccio)

PROBLEMIA	CAUSE POSSIBIL	RIMEDI
Il frigorifero perde acqua	Si sono usati tubi di plastica per fare il collegamento con l'acqua.	Il fabbricante raccomanda di utilizzato dei tubi di rame per l'installazione. Il fabbricante non è responsabile dei dati alle proprietà causati da installazione o collegamento idrico errati.
	Si è installata la valvola sbagliata.	Controllare la procedura di collegamento delle istruzioni di installazione. Le valvole a spillo e quella a sella causano dei livelli bassi di acqua e possono otturare il tubo a lungo andare. Il fabbricante non è responsabile dei dati alla proprietà causati da installazione o collegamento idrico errati.
Si forma del ghiaccio nel tubo di alimentazione del dispositivo per fare il ghiaccio	La pressione dell'acqua è Bassa.	La pressione dell'acqua devese essere tra 1,4 e 7 kg per \( cm^2 \) per un funzionamento corretto. Una pressione minima di 2,5 kg per \( cm^2 \) è raccomandata per frigoriferi con filtrì dell'acqua.
	La temperatura del congelatore è troppo alta.	Consultare la sezione che insegna a regolare i controllingi nel capitolo dell'informatazione. Si raccomanda che il congelatore sia tenuto tra -18° e -17° Celsius.
Il flusso dell'acqua è più lento del normale	La pressione dell'acqua è Bassa.	La pressione dell'acqua devese essere tra 1,4 e 7 kg per \( cm^2 \) per un funzionamento corretto. Una pressione minima di 2,5 kg per \( cm^2 \) è raccomandata per frigoriferi con filtrì dell'acqua.
	Si è installata una valvola non adatta.	Controllare la procedura di collegamento delle istruzioni di installazione. Le valvole a spillo e quella a sella causano dei livelli bassi di acqua e possono otturare il tubo a lungo andare. Il fabbricante non è responsabile dei dati alla proprietà causati da installazione o collegamento idrico errati.

TAKK FOR AT DU KJQPTE DETTE KOMBISKAPET!

TAZE GIDA ÖZELLİKLERİ, DEVAMI

CEKMECELER

NEM KONTROLLU SEBZELIKLER
