Type de produit	Radio réveil FM / DAB+
Marque	Eissound
Modèle	KBSound iSelect DAB+
Dimensions (module principal)	200 x 25 x 356 mm
Alimentation	165-265 V~, 50 Hz
Consommation électrique	10 W
Puissance de sortie audio	2 x 1,5 W (6 ohms)
Bande de fréquences FM	87,5 - 108 MHz
Bande de fréquences DAB+	174 - 240 MHz (Bande III)
Sensibilité FM	1,7 - 3,5 µV
Distorsion FM	0,1 - 0,5 %
Nombre de présélections	30 stations FM
Affichage	Écran LCD sur la télécommande
Télécommande	Sans fil, portée 5 m (ligne directe)
Fonctions audio	Volume, graves, aigus, balance, loudness, mono/stéréo
Mode idéal	Programmable (station, volume, tonalité)
Connectivité sans fil	Accessoire KB DOCKSUND (2,4 GHz) pour iPod/iPhone et entrée audio 3,5 mm
Type de piles (télécommande)	2 x AA 1,5 V
Pays de fabrication	Non spécifié
Garantie	À consulter chez le revendeur

FOIRE AUX QUESTIONS - KBSound iSelect DAB+ Eissound

Comment allumer et éteindre la radio ?

Appuyez brièvement sur la touche ON/OFF de la télécommande pour allumer la radio. Pour éteindre, appuyez de nouveau sur cette touche ; la radio passe en veille (stand-by).

Comment rechercher automatiquement les stations FM ?

Appuyez sur la touche SCAN de la télécommande. La radio recherche les stations disponibles et les mémorise automatiquement (jusqu'à 30 présélections).

Comment régler le volume et la tonalité ?

Utilisez les touches VOL +/– pour le volume, BASS +/– pour les graves et TREBLE +/– pour les aigus. La fonction LOUDNESS renforce les graves automatiquement selon le volume.

Comment mémoriser manuellement une station FM ?

Syntonisez la station souhaitée, puis maintenez enfoncée la touche FM pendant 2 secondes. La station est enregistrée dans la mémoire suivante disponible.

Comment effacer une station mémorisée ?

Syntonisez la station que vous souhaitez effacer, puis maintenez enfoncée la touche C pendant 2 secondes. La station est supprimée de la mémoire.

Comment utiliser le mode 'Idéal' ?

Le mode Idéal enregistre vos réglages préférés (station, volume, graves/aigus). Pour le programmer, réglez les paramètres souhaités puis maintenez enfoncée la touche IDEAL pendant 2 secondes. Pour l'activer, appuyez brièvement sur IDEAL.

Comment connecter un iPod/iPhone avec l'accessoire KB DOCKSUND ?

Assurez-vous que le Dock est alimenté et couplé avec la radio (appuyez 5 s sur la touche 5 de la télécommande, puis sur LINK à l'arrière du Dock). Appuyez ensuite sur la touche iPOD de la télécommande pour sélectionner la source. Utilisez les touches de lecture/pause et avance/recul pour contrôler la musique.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez la portée (max. 5 m en ligne droite) et remplacez les piles si nécessaire (2 x AA 1,5 V). Si le problème persiste, réinitialisez la liaison en pointant la télécommande vers la capsule émettrice et en appuyant sur la touche SCAN.

Comment nettoyer la radio ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ni d'eau. Assurez-vous que l'appareil est débranché avant le nettoyage.

Où trouver des pièces de rechange ou faire réparer l'appareil ?

Contactez le service client d'Eissound ou un revendeur agréé. N'ouvrez pas l'appareil vous-même ; toute réparation doit être effectuée par un personnel qualifié.

MODE D'EMPLOI KBSound iSelect DAB+ Eissound

Avant d'installer équipement, lisez attentivement et suivez les instructions fournies dans le Manuel d'installation du produit.

Avant de manipuler l'equipement, lique et suivez les instructions fournies dans le Manuel de l'Utilisateur du produit. Conservez toute information technique fournie avec l'équipement, en vue de sa consultation à partir.

IMPORTANT - Pour évier tout risque d'incendie ou de décharges électriques: installez l'équipement conformément aux instructions du fabricant.

n'exposez pas l'appareil à la pluie ou à l'humidité.

n'installez pas ni n'utilisez le produit a proximite de I'eau.

ne demontez aucune des parties dont se compose I'appareil ne bloquez pas les rainures de ventilation.

n'installé pas l'équipelament àroximate de sources de chaleur, telles que, par exemple, des radiateurs, des poëles, des lampes, etc.

Le fabricant decline toute responsabilité en cas de dommages et/ou accidents causés par tout

changement ou modification qui n'aura pas ete indique expressemment dans I'information technique fournie avec le produit.

Cet équipment a été concu et testé pour fournir une protection raisonnable contre les interférences dans des installations résidentielles de type ménager. Toutfoots, il est impossible de garantir complètement l'impossibilité qu'une installation en particulier ne sera pas affectée par ce effet. Si cela arrivait, reorientez l'antenne réceptrice, augmenté l'écart entre cet équipment et la source d'interférences et/ou connectez l'équipment à une base de prise différente de cette qu'utilise l'équipment qui les généra.

C'est vous qui estes responsable de I'installation, en evitant les risques possibles, ainsi que de l'utilisation, des prestations et des résultats attendus.

La où l'on utilisera une fiche du réseau d'alimentation ou un connecteur d'appareil comme disposifit de déconnexion du secteur, le dispositif de connexion doit être asisément accessible. Protégéz le cable d'alimentation, afin d'éviter de l'écraser ou de le percer, notamment au niveau de la prise électrique et du point ou le cable sort de l'appareil.

Utilissez exclusivement les accessoires foumis par le fabricant.

Pour l'installation, la réparation ou la révision de cet équipement, il faut faire appel à un personnel qualifié et respecter la réglementation en vigueur de chaque pays. Une révision et/ou une réparation de cet équipement sera nécessaire, lorsqu'elle apparèil aura été endommage, que le cable d'alimentation ou la prise seront détiroyer, que le liquide yaura été versé ou des objets y auront été introduits, que l'apparait aura été exposé à l'humidité ou à la pluie, qu'il sera tombe ou qu'il ne fonctionnera pas correctement.

Il faut faire tout particulièrement attention aux aspects environnementaux liés au recyclage des piles. Pour insérer ou remplancer les piles, enlevez le couvercle en actionnant la fermeture.

Utilisez des piles du type AA de 1,5 V.

Ne pas Jeter les batteries usagees avec les déchets menagers.

Table des matieres

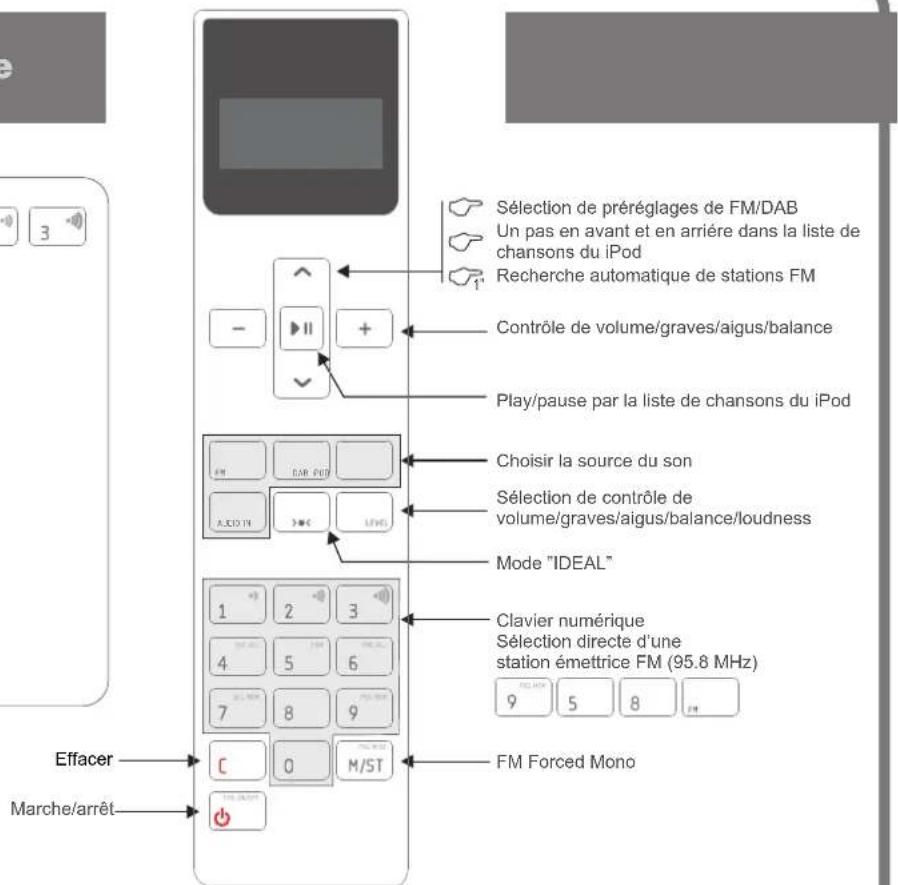

Guide de reference rapide 22

1. Introduction 23
   2.Remarques generales de fonctionnement 24
2. Utilisation des fonctions d'audio 25
3. Utilisation du tuner FM 26
4. Reglage de l'accessaire sans fil KB DOCKSUND 29
5. Reglage de la mise en marche 30

\section*{Caracteristiques Techniques}

52391	MIN	NORMAL	MAX	REMARQUES
Dimensiona		200x25x356		mm
Alimentation	165	230	265	Vao 5uHz, Réglette FN
Consummation			10	W Réglette EN
Signat de sortie (°6 ohms)			1.5	W Réglette L.R
Passage-bande	45		20.000	Hz
Distortion		0.1		%
Sécuritation des canaux gauche/drot		08		dB
Rang de fréquences FM	87.5		108	MHz
Impedance d'airborne FM		75		ohms RF connector
Sensibilité d'antenneFM		1.7	3,5	uV
Distortion du synthonisur FM		0.1	0.5	%
Nombre de ménorises FM			30

525x1, 52592	MIN	NORMAL	MAX	NOTAS
Dimensiona		110x27,75x110		mm ref.525x1 (largeer x hauteur x prof.)
		54,8x37x20		mm ref.52592 (largeer x hauteur x prof.)
Alimentation		5		Vdc ref.525x1
Consummation			10	W ref.525x1
Signal d'entretre		350		mVmrs jack 3,5mm
Impedance d'entretre		50		Kohres jack 3,5mm
Wireless transceiver RF		2,4		GHz
Paussonie RF			10	mWarp
Antenna RF		integral			ref. 525x1
	2,5			dB ref.52592 (connector SMA)

Quand une opération exigera de maintainir une touche de la telecommande pressée pendant un certain temps, cela sera inducido dans le manuel avec le symbole d'une main a coté de la touche. Le symbole est affché sur l'écran.

1. Introduction

eISSOUND

KBSOUND Select est né comme un module de sonorisation pensé pour une installation aisée et rapide. Il s'intègre discretement dans la décoration de votre cuisine, sale de bains ou n'importe où dans votre habitat.

Le KBSSUUNDSelect

• Module de sonorisation FM intégré.
  Puisance 1,5W + 1,5W
• Deux 2.5" ou deux 5" haut- parleurs.
• Telecommande ergonomique avec les fonctions suivantes:

Contrôle du volume, des graves, des aigus, balance
Fonction Forced Mono.
Information FM and RDS.
Marquage direct de la fréquence de la station可以选择.
Fonction de memorisation automatique des stations avec une(Meilleure qualite de reception.
30 mémoires..
Loudness « intelligent »: il se regle automatiquement en fonction du volume du signal.

Lorsquil est connecté avec l'accessaire sans fil KBSOON (non fourni dans le kit), l'utiliseur obtient deux sources audio supplémentaires: l'IPod/iPhone et une source audio externe en utilisant la prise entree jack 3,5mm.

Les composants fournis dans ce kit doivent être installés et utilisés de la façon et aux fins prévues dans ce manuel d'installation et dans le manuel de l'utilisateur. Leur installation doit également respecter les règlements en vigueur dans chaque pays. Cette notice suppose que le KBSOUND®Select est parfaitement installé et en état de marche. Si l'installation n'a pas encore été faite, suivez les instructions indiquées dans la Feuille d'Installation fournie avec le kit.

2. Remarques générales de fonctionnement

1.- Toutes les commandes (sauf celles de ON/OFF) marchent seulement avec la télécommande en position "allumée"
2.- Les commandes concernant l'utilisation du signal d'audio ne marchent qu'avce la touche "mute"desactionné

Une fois que le KBGoutdSealeseauelectrique, il sera alimenté même quand il sera en OFF. Cela signifie que I'etat OFF, tel qu'il est identifié dans ce manuel, est un etat de "stand-by"

4.- Un signal sonore BIP court indique donnée OK
5.- La télécommande échange des informations (elle émet et reçoit des données) avec la capsule émettrice-receptrice. Si, à un certain moment, on perd le synchronisme de cette communication, le symbole est affiché sur l'écran. Lorsque cela arrive, il faut pointer la commande dans la direction de la capsule émettrice-receptrice, en se maintainant à une distance qui ne sera pas supérieure à 5 metres en ligne droite.
6.- L'ecran d'affichage de la
telecommande s'eteint automatiquement,
lorsque on n'actionne aucune touche
pendant plus de quelques secondes, ce
qui permet une utilisation plus efficace des
piles. Chaque fais que l'on souhaitera voir
l'information du syntoniseur, il faudra
pointer vers la capsule émettrice-receptrice
et appuyer sur la touche

5m

Lorsqu'on fournit une alimentation sur secteur au KBSOUND®iSelect, celui-ci se met toujours en marche avec les niveaux d'audio et la fréquence de la station sur le mode "idéal" (voir chapitres 5 et 6).

Tant que I'on mainiendra l'alimentation sur secteur, toute sequence e eint/allumé mainiendra la derniere station et les niveaux d'audio existants au moment d'eteindre avec la touche ON/OFF de la télécommande

3. Utilisation des fonctions d'audio

eISSOUND

Si le module est eteint, en appuyant tegerement sur la kouchoN/Offuellement

entre 1 et 2 secondes).

Levoyant lumineux apparaitra ALLUMÉ

Lorsque le module est eteint le temoin est lui aussi ETEINT.

Hausse / baisse du volume du signal: le témoin clignotera

pour indiquer la variation du niveau du volume souhaïte.

Lorsque I'on arrive au maximum/minimum il restera allumé

defacon fixe

Hausse / baisse des niveaux de graves (BASS) / aigus (TREBLE):

le témoin clignote pour indiquer la variation du niveau de graves /

aigus souhaite. Lorsque I'on arrive au maximum / minimum il restera

allumé de facon fixe

Loudness: renforce le niveau des graves en fonction du volume du signal, et cela

suppose un plus grand effort à volume bas, et un plus petit à volume haut

Réception mono / stéreo: lorsque cette touche est actionnée elle permet la réception en stéreo

de stations FM; lorsqu'elle est désactionné la réception ne peut être qu'en mono.

Remarque: si la configuration du module est mono ( voir Feuille d'Installation fournie avec le kit )

bien que le signal reçu par l'antenne soit stéréo, nous l'éçouterons toujours en mono.

Le mode "IDEAL" de fonctionnement est un état auquel l'on peut acceder de manière

instantanée sans rien faire d'autre qu'appuyer sur la touche IDEAL de la télécommande. Cet

état comprend une station déterminée avec des volumes, des graves, des aiguus et des

loudness.

Pour programme le mode "IDEAL" de fonctionnement, selectionner les niveaux souhaits de

volume, de graves, d'aigus et de loudness, ainsi que la fréquence de la station voulue.

Par la suite appuyer de façon continue pendant 2^ sur la touche IDEAL

Sequence touches

Display

4. Utilisation du tuner FM

4.1 Recherche de stations

Tant que le processus de recherche dure, l'indication « SCAN » apparait sur l'écran d'affichage. Lorsque la station suivante a été trouvée, la fréquence de celle-ci est fidèlement reflèttée sur l'écran d'affichage.

4.2 Sélection directe d'une station

Pour sélectionner directement une station de FM appuyer par sequence sur les touches numériques de la fréquence de la station en terminant par la touche FM. Par exemple, pour 94,7, appuyer 9-4-7-FM.

Remarque: la fréquence d'une station peut être entree comme ceci 94,7 (9-4-7-FM ou comme ceci 94,70 (9-4-7-0-FM).

Si la fréquence introduite n'est pas correcte ou si l'on introduit plus de chiffres que ceux qui sont nécessaires, une indication d'« ERREUR » apparaitra sur l'écran d'affichage.

Si nous voulons effacer le chiffre marqué pour re-entre r une autre fréquence, nous devons appuyer sur la touche C.

Ensuite nous poursrons recommencer et introduire la fréquence souhaïée.

Séquence touches	Display
94.70 FM
94.70 FM

4.3 Sélection de stations prérgliées

Avec les touches SCAN nous pouvons aller d'une station gardée en mémoire à une autre (voir chapitres 2.6 et 2.7, . Préroglage et effacement de stations).

Lorsque l'on garde des stations en mémoire, celles-ci sont rangiées dans un ordre croissant, en commençant par 87,5 jusqu'à 108,0.

La fréquence de la station mémorisée dans cette position de mémoire apparaitra sur l'écran d'affichage.

S'il n'y a aucune station mémorisée, on l'indiquera avec un message d"NO MEM".

4.4 Préroglage et effacement manuel de stations

Pour protéboudresétionner la station en question (voir chapitres 4.1.- Recherche de stations et 4.2 Sélection directe d'une station).

Ensuite actionner de façon continue la touche FM pendant 2^ . La station que vous estes en train d'ecouter sera preréglée.

Si toutes les mémoires sont occupées, la station actuelle ne pourra pas être mémorisée, ce qui sera indiqué sur l'écran d'affichage avec un message d "NO MEM".

Pour effécienceréétérationdon épositionnouvelle fépon continue la touche C pendant 2". La station que vous écoutez alors, si elle était toute fois préréglée sera alors effacée.

S'il n'y a station méorisee, on l'indiquera avec un message d"NO MEM".

Sequence touches

Display

4.5 Préroglage et effacement automatique de stations

Pour actionner le processus de pereydoctatamatique de stations

continue sur la touche 9 pendant 5''

Dés que la programmation automatique commence, l'indication "AUTO" apparait en

clignotant sur I'ecran d'affichage.

Le module de contrôle gardera en mémoire les stations les derniers reçues et elles seront

classées de la vente : de 87,5MHz à 108,0MHz.

Il utilisera toutes les mémoires dont il dispose mais avec un maximum de 30 mémoires.

Ce processus peut durer quelques secondes, Une fois la recherche terminée, ou une fois le maximum de mémoires atteint, le processus touche à sa fin et un long signal sonore BIP se fait entendre.

Pour actionner le processus defontantes du monntrique.

appuyer pendant 5'' sur la touche 7.

4.6 Réglage du niveau de sensibilité de recherche de stations

Pour régler le niveau de sensibilité de recherche automatique de stations (voir 4.1). Recherche de stations), actionner de façon continue les touches 1 à 3 (1 minimum, 3 maximum) pendant 5'' .

Sequence touches

Display

5. Réglage de l'accessoire sans fil

KB DOCKSUND

L'accessoire sans fil K800000

utilisation avec le KBSOUND Select

2,5" ou 5" vous permet de profiter et écouter votre musique depuis tous les modeles d'iPhone et iPod, et tout autre source sonore exter ne pouvant se connecter au Dock en utilisant la prise entre jack 3,5mm.

Lorsque le Dock est alimenté par l'alimentation électrique fournie, cela recharge l'IPod/Phone.

IMPORTANT: utiliser uniquement l'alimentation electrique fournie avec le KB3000K

Lorsque le Dock n'est pas alimenté par l'alimentation électrique fournie, il sera alimenté par l'IPod/iPhone connecté. Dans ce cas, la source audio externe AUDIO IN n'est pas disponible.

iPod nano

fonctions sont disponibles seulement lorsqu'accessoire est connecé.KB DOCKSOUND

Appuyer la touche 5 pendant 5^ La led du H.P clignotera en bleu.

Alimenter le Dock. Appuyer la touche LINK à l'arrière du Dock pendant 5^ . La led du Dock clignotera en bleu.

Après quelques secondes, les led cesseront de clignoter. Le Dock et le KBSOUND Select sont connectés.

La touche iPOD sur la télécommande selectionne l'ipod du Dock sans fil comme une source d'entree audio. Pendant la lecture, la led du Dock sera verte.

Pour lecture/pause de l'IPod®, utiliser la touche:

Pour avancer ou reculer sur la play list de l'IPod, utiliser la touche:

La touche Audio-in sur la télécommande.
you permits de selectionner la source
audio externe connectee par la prise jack
3,5mm au Dock.Durant la lecture,la led
du Dock sera bleue.

eISSOUND

Key Sequence Display

le KBSDONDB connecte SEULEMENT AVEC UN SEUL KBSOUND@Select a la fois.

6. Réglage du mode de mise en marche

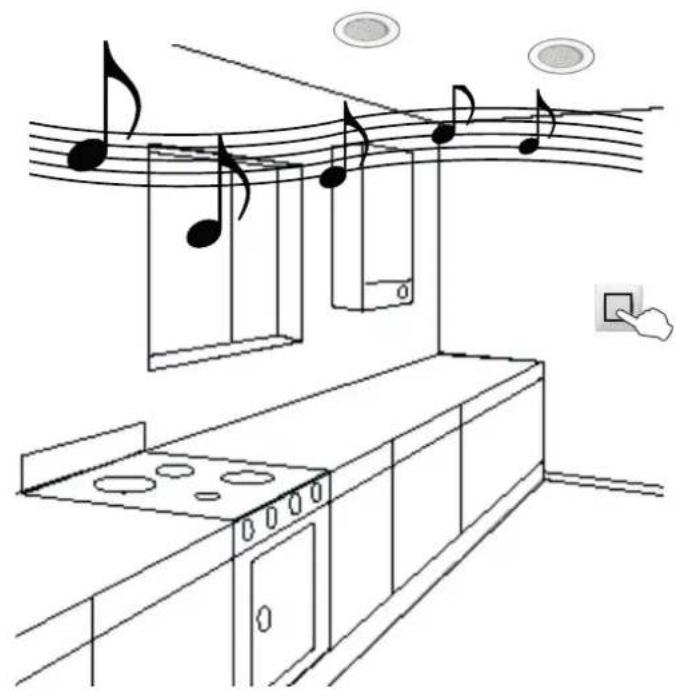

Cette fonction est conçue dans le cas où l'alimentation sur le secteur du KBSSOUND iSelect serait prise au moyen d'un interrupteur destiné à cet effet. Dans ce cas, si I'on neurt que le salluKBSSOUND iSelect automatiquement en actionnant cet interrupteur, il faut programmermer le mode de démarrage automatique.

Pour cela

1. • fournir l'alimentation au KBSGUNDIRisect interrupteur, le ciKBSGUNDIRisect demeurer eieteint.
     2.- allumer le KBSQUNIEBriSente (touche ON/OFF)

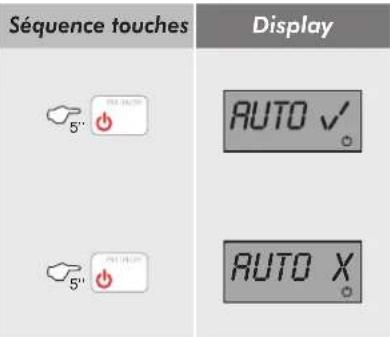

     3.- quand le eBbSbDraiSta touche ON/OFF enoncee pendant 5"

Si la mise en marche initiale est actionnée sur "allume" dans ce cas, en apportant l'alimentation au module, celui-ci se mettra en marche sous le mode "ideal" (voir chaprites 6. Mode "ideal")

Si le mode de mise en marche est actionné sur "eteint" dans ce cas, en fournissant l'alimentation celui-ci se mettra en marche en position"eteint"

eISSOUND
