Type de produit	Radio DAB+/FM avec télécommande IR
Marque	Eissound
Modèle	KBSound Premium DAB+
Dimensions extérieures (L x H x P)	13,5 cm x 7,0 cm x 4,4 cm
Dimensions intérieures (L x H x P)	11,6 cm x 5,4 cm x 3,6 cm
Alimentation	12-16 Vcc, 500 mA (bornes 2 et 4)
Consommation	120-500 mA selon version
Gamme de fréquences FM	87,5 - 108 MHz
Nombre de mémoires FM	20
Sortie audio haut-parleur	2 x 16 ohms ou 2 x 8 ohms, 1,5 W max
Entrée audio auxiliaire	Jack 3,5 mm (discman/MP3/iPod)
Écran	Affichage lumineux avec larges caractères
Fonctions principales	Radio DAB+/FM, 2 réveils programmables, sleep, auto standby, réglage audio (graves, aigus, balance, loudness), mode idéal, télécommande IR
Langues disponibles	Multilingue (français, anglais, espagnol, etc.)
Accessoires fournis	Télécommande IR, boîtier de commande (blanc, ivoire ou graphite)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'eau, ne pas obstruer les fentes de ventilation, utiliser uniquement les accessoires fournis.
Réparabilité	Les réparations doivent être effectuées par un personnel qualifié. Respecter la réglementation en vigueur.
Informations générales	KBSound Premium DAB+ intègre un menu clair et accessible. Convient à une cuisine ou salle de bains.

FOIRE AUX QUESTIONS - KBSound Premium DAB+ Eissound

Comment allumer ou éteindre la radio ?

Appuyez sur la touche ON/OFF de la télécommande ou de l'unité de commande. L'écran s'illumine et l'icône ⏻ s'affiche en mode marche.

Comment régler le volume ?

Utilisez les touches +/−. Après quelques secondes sans action, elles reviennent à la fonction volume. Vous pouvez également régler le volume via le menu de programmation (option Volume).

Comment sélectionner la radio FM ?

Appuyez sur la touche FM. Pour syntoniser une fréquence, composez-la directement avec le clavier numérique (ex. 94.70) puis appuyez à nouveau sur FM. La recherche automatique se fait en maintenant appuyée la touche + ou −.

Comment enregistrer une station FM en mémoire ?

Syntonisez la station désirée, puis maintenez appuyée la touche FM jusqu'à ce que le numéro de mémoire clignote. Utilisez +/– pour choisir une mémoire libre ou existante, puis appuyez sur FM pour confirmer. L'option d'enregistrement doit être activée dans le menu de configuration (4.3).

Comment programmer un réveil ?

Accédez au menu de programmation : appuyez sur PRG puis 1 pour le réveil 1 ou 2 pour le réveil 2. Suivez les étapes pour définir l’état ON/OFF, l’heure, les jours, le type (beep ou musique) et le volume. Validez chaque étape avec PRG.

Comment utiliser la fonction sleep ?

Programmez la durée du sleep dans le menu de programmation : PRG puis 4 (minutes sleep). Pour l’activer, maintenez appuyée la touche ON/OFF pendant 2 secondes. L'icône sleep s'affiche. La radio s'éteindra après le temps défini.

Comment régler la sensibilité de recherche FM ?

Allez dans le menu de programmation : appuyez sur PRG, puis 2 (sensibilité FM). Utilisez +/– pour choisir un niveau de 1 (minimum) à 4 (maximum). Validez avec PRG.

Comment réinitialiser la radio (reset usine) ?

Pour effacer toutes les données de configuration et programmation (sauf installation), allez dans le menu de configuration : maintenez PRG appuyé 2 secondes, puis sélectionnez l'option Effacer configuration. Pour un reset complet y compris l'installation, utilisez le menu d'installation : maintenez + et PRG 2 secondes, puis choisissez Effacer installation.

La radio ne s'allume plus, que faire ?

Vérifiez que l'alimentation est bien connectée (bornes 2 et 4, 15 Vcc). Assurez-vous que le fusible n'a pas sauté. Si le problème persiste, contactez un service de réparation qualifié. N'ouvrez jamais l'appareil vous-même.

Comment nettoyer et entretenir la radio ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs. Assurez-vous que les fentes de ventilation ne sont pas obstruées.

MODE D'EMPLOI KBSound Premium DAB+ Eissound

Instructions Importantes de Sécurité

Avant d'installer l'équipement, lisez attentivement et suivez les instructions fournies dans le Manuel d'Installation du produit.

Avant de manipuler l'équipement, lisez et suivez les instructions fournies dans le Manuel de l'Utilisateur du produit. Conservez toute l'information technique fournie avec l'équipement, en vue de sa consultation à venir.

IMPORTANT - Pour éviter tout risque d'incendie ou de décharges électriques:

installez l'équipement conformément aux instructions du fabricant.

n'exposez pas l'apparell à la pluie ou à l'humidité.

n'installez pas ni n'utilisez le produit à proximité de l'eau.

ne démontez aucune des parties dont se compose l'appareil.

ne bloquez pas les rainures de ventilation.

n'installez pas l'équipement à proximité de sources de chaleur, telles que, par exemple, des radiateurs, des poêles, des lampes, etc.

Le fabricant décline toute responsabilité en cas de dommages et/ou accidents causés par tout changement ou modification qui n'aura pas été indiqué expressément dans l'information technique fournie avec le produit.

Cet équipement a été conçu et testé pour fournir une protection raisonnable contre les interférences dans des installations résidentielles de type ménager. Toutefois, il est impossible de garantir complètement l'impossibilité qu'une installation en particulier ne sera pas affectée par cet effet. Si cela arrivait, réorientez l'antenne réceptrice, augmentez l'écart entre cet équipement et la source d'interférences et/ou connectez l'équipement à une base de prise différente de celle qu'utilise l'équipement qui les génère.

C'est vous qui êtes responsable de l'installation, en évitant les risques possibles, ainsi que de l'utilisation, des prestations et des résultats attendus.

Là où l'on utilisera une fiche du réseau d'alimentation ou un connecteur d'appareil comme dispositif de déconnexion du secteur, le dispositif de connexion doit être aisément accessible. Protégez le câble d'alimentation, afin d'éviter de l'écraser ou de le percer, notamment au niveau de la prise électrique et du point où le câble sort de l'appareil.

Utilisez exclusivement les accessoires fournis par le fabricant.

Pour l'installation, la réparation ou la révision de cet équipement, il faut faire appel à un personnel qualifié et respecter la réglementation en vigueur de chaque pays. Une révision et/ou une réparation de cet équipement sera nécessaire, lorsque l'appareil aura été endommagé, que le câble d'alimentation ou la prise seront détériorés, que du liquide y aura été versé ou des objets y auront été introduits, que l'appareil aura été exposé à l'humidité ou à la pluie, qu'il sera tombé ou qu'il ne fonctionnera pas correctement.

Pour insérer ou remplacer les piles, enlevez le couvercle en actionnant la fermeture. Utilisez des piles du typeAAAde 1,5 V.

Ne pas jeter les batteries usagées avec les déchets ménagers.

Diagramme de câblage - - - - - - - - - - - - - 54

1. Introduction 55
2. Pour commencer- 56
3. Installation----59
4. Configuration - - - - - - - - - - - - - - - - - - 61
5. Programmation de l'usager - - - - - - - - - 63
6. Fonctionnement - - - - - - - - - - - - - - - - - - 67
7. Utilisation avec le télécommande IR - - - - - 76
8. Guide de référence rapide - - - - - - - - - - - 77
9. Spécifications techniques 78
10. Accessoires 78

CC-1140-02.1

Diagramme de câblage

15Vdc 1000mA classe II approuvé UL

05	Sortie haut-parleur gauche [borne rouge/+]
06	Sortie haut-parleur droit [borne rouge/+]
04	Sortie haut-parleur common [bornes noires/-]
2	Source d'alimentation 15Vdc
4	Masse
A	Signal d'antenne de tuner FM.
M	Masse d'antenne de tuner FM

1. Introduction

KBSOUND®PREMIUM

Le KBSOUNDOPREMIUM qui intègre les options dans votre expérience d'écoute. Son menu clair et accessible aisément permet à l'utilisateur de le régler selon ses besoins. Le tuner FM direct, la luminosité ajustable, l'écran avec de larges lettres et numéros, le choix de la langue, etc... sont justes quelques unes des fonctions disponibles.

Le KBSOUND PREMIUMait à votre cuisine ou sale de bains.

Avec le KBSOUND®REMIUM... COMPLETER LE COEUR DE VOTRE MAISON

CLÉS POUR INTERPRÉTER LA SYMBOLOGIE EMPLOYÉE DANS CE MANUEL.

Quand apparaît le symbole sur un touche, cela signifie que l'on doit le maintenir appuyer pendant le temps indiqué

Dans certains cas, il faut maintenir appuyés deux touches en même temps pour exécuter l'ordre indiqué PRG + 2"

Certains touches ont la fonction de curseur pour se déplacer dans les différents menus. Quand la touche s'emploie comme curseur, il apparaît avec les symboles de curseur qui volumet gravés sur la commande.

2. Pour commencer

2.1. La première fois ...

Installateurs

i La première fois que l'on fournit de l'énergie à un

Télécommande, on doit procéder à volume installation.

Le séréchenlínosimbeavec une configuration en stéréo

avec des hauts-parleurs de 16WPour d'autres configurations, il faut definir les paramètres dans les options du menu d'installation

3.2.1- Mono/stéréo et 3.2.2 Sortie audio.

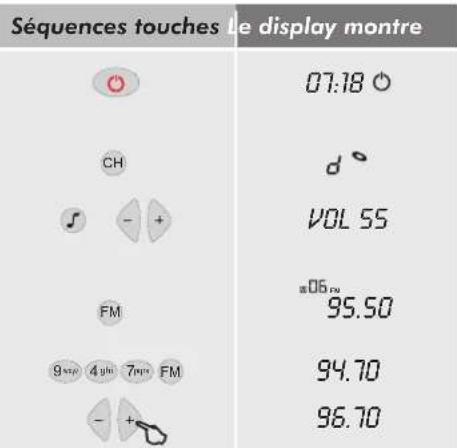

Usagers

Quand le Télénostaltéquibdest prêt à être utilisé normalement.

Une fois que le térécommandeau réseau électrique, il sera alimenté même quand il sera en OFF. Cela signifie que l'état OFF, tel qu'il est identifié dans ce manuel, est un état de "standby".

Pour le mettre en marche appuyer sur la touche ON/OFF. Le display s'illuminera et l'icône ⏻ s'activera.

Pour la sélection de l'entrée du discman/MP3/iPod de la Télécommande, appuyer CH.

Pour régler le volume

Les touches +/- ont plusieurs fonctions. Leur première fonction est évidemment celle de régler le volume. Après n'importe quelle opération, après quelques secondes ils récupèrent leur première fonction.

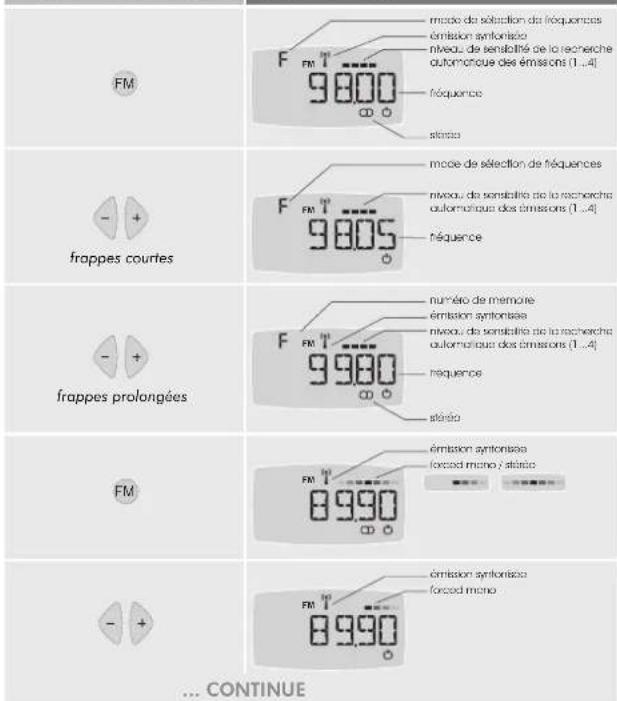

Pour sélectionner le tuner appuyer FM

Pour sélectionner une émission marquer la fréquence de l'indicatif et ensuite à touche FM. Par exemple pour sélectionner l'émission 94.7MHz

Pour la recherche automatique de l'indicatif

CC-1140-02.1

2.2 Menus de programmation

2.2.1 Trois niveaux d'accés

Il existe trois menus pour programmer les différents niveaux d'accès.

Menu d'Installation

Il rassemble l'information sur les paramètres qui affectent le fonctionnement correct de l'installation. Sa programmation doit être faite par un pervolumenel spécialisé.

Menu de Configuration

Il rassemble l'information sur le mode de fonctionnement pervolumenalisé pour chaque usager.

Sa modification n'affecte pas d'une façon vitale au fonctionnement de l'installation, bien qu'il s'agisse d'opérations qui après avoir été définies, habituellement ne devront pas nécessairement être modifiées.

Menu de Programmation

Il rassemble l'information sur les aspects qui peuvent être programmé par l'usager et qui volumet facilement modifiables.

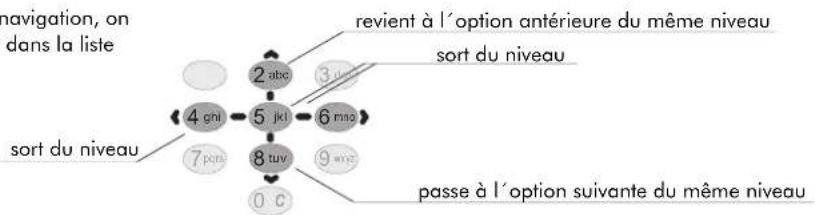

2.2.2 Naviguer à travers les menus

Les menus de programmation volumet structurés sur la base des niveaux de menus et submenus.

Une fois entré dans un menu avec les touches de navigation, on peut réaliser les opérations suivantes pour circuler dans la liste d'options.

Séquences touches le display montre
	INSTALL
	CONFIG
	PROGR

Quand on est arrivé à la valeur que l'on désire programmer, elle clignotera sur le display pour indiquer qu'une modification de sa valeur est attendue. S'il y a plusieurs valeurs (par exemple, les jours de la semaine, ou les chiffres d'une date) on peut faire avancer ou revenir ces chiffres en utilisant les touches +et -

Pour modifier la valeur, on peut utilisé les touches numériques. De plus dans certains cas les mêmes touches +/- servent aussi à modifier la valeur que l'on veut programmer en plus de pouvoir utiliser pour cela les touches numériques

Une fois sélectionnée la valeur définitive, celle-ci sera enregistrée en appuyant sur la touche PRG après quoi elle clignotera de façon rapide pour indiquer que la nouvelle valeur a été enregistrée

Si à un moment donné on désire effacer une donnée introduite, on doit maintenir appuyée la touche CERO durant 1"

Pour sortir d'une option de programmation sans enregistrer aucune valeur, médiat à une option des menus appuyer sur ON/OFF

2.2.3 Accés immédiat à une option des menus

Comme alternative à la navigation à travers les menus jusqu'à arriver à l'option désirée, vous pouvez appuyer directement le code de l'option suivi de la touche d'accès au menu (voir la liste de codes en 7)

Pour accéder à l'option du menu de programmation " réglage de la sensibilité de recherche du tuner"

Pour accéder à l'option du menu de configuration "personnalisation du message de bienvenue"

Pour accéder à l'option du menu d'installation " sélection de l'impédance de sortie des hauts-parleurs

Séquences touches

e display montre

CC-1140-02.1

3. Installation

KBSOUND®PREMIUM

3.1 Schéma de connexion

L'installation contient dos éléments: Télécommande (15Vdc) et hauts-parleurs.

Voir le schéma de connexion à la page 54.

Si la pièce est monophonique, connecter un haut-parleur et configurer la Télécommande avec mono (voir 3.2.1 Installation mono/ stéréo)
- On peut connecter des hauts-parleurs de 8 W à la sortie des Télécommande. Dans ce cas, il faut configurer la Télécommande à 8 W (voir 3.2.2 Installation de la sortie audio)
La connexion de l'antenne pour FM peut se faire en connectant une prise d'antenne de 75 W aux bornes A (tonalité) et M (masse)
S'il est nécessaire de connecter un amplificateur ou une étape de puissance à la sortie d'une Télécommande on doit configurer la Télécommande comme un amplificateur.(Voir 3.2.2 Installation de la sortie audio). La connexion de l'amplificateur se fait aux bornes 2,4,05 et 06 de la Télécommande
La section de tous les fils est de AWG24 (0.25 mm ^2 ), sauf pour ceux de l'alimentation (bornes 2 et 4) qui sont de AWG18 (1mm ^2 ).

3.2 Menu d'Installation

Les données suivantes forment l'ensemble des données de l'installation du kit. Pour les modifier, il faut accéder au menu d'installation sur la propre Télécommande Voir 8. Guide de référence rapide

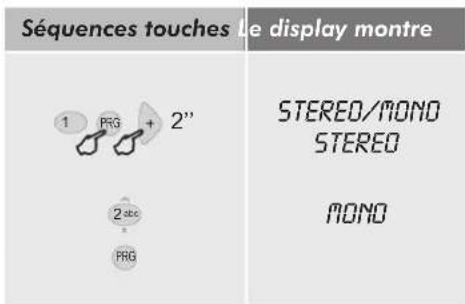

3.2.1 Mono/Stéréo

On définit si la sortie audio de la Télécommande (réglettes 04, 05, 06) est connectée en mono ou en stéréo. Dans une Télécommande stéréo les sorties 05 et 06 correspondent aux canaux gauche et droit, alors qu'avec une Télécommande mono les deux sorties sont identiques, ainsi on peut employer les deux indistinctement.

Pour changer la configuration de sortie à mono

Enregistrer

CC-1140-02.1

3.2.2 Sortie audio

On définit l'impédance connectée à la sortie audio de la (Téglethe) 04,05,

06) entre les options suivantes: haut-parleur passif 16 ohms

haut-parleur passif 8 ohms

amplificateur

line

Pour changer la configuration à 8 ohms

Enregistrer

3.2.3 Effacer l'installation de la Télécommande. Reset de fabrication.

On efface toutes les données relatives à la configuration et à la programmation de la en laissant le module tel qu'il sort de fabrication.Télécommande

Activer le processus d'effacement

Initier le processus

Quand le processus d'initiation de la TélècommearLéopération est réinitiée avec les mêmes données qu'à sa sortie de fabrication.

3.2.4 Connaître la version software

Séquences touches
e display montre

SORTIE AUDIO

15 ≤2

8 ≲

EFFACER INSTALLATION OFF

ON

ENREGISTRER DONMEES

VERSION SOFT

SOFTWARE, 112702, 141211

CC-1140-02.1

4. Configuration

KBSOUND®PREMIUM

4.1 Langue

Sélection de la langue de toutes les enseignes qui apparaissent sur le display.

Sélectionner une nouvelle langue (par exemple anglais)

Enregistrer

4.2 Message de bienvenue

Il permet de personnaliser le message qui apparaîtra sur le display quand on fournit

l'alimentation à la Télécommande (18 caractères maximum).

Déplacer les enseignes jusqu'à arriver au caractère

qu'on désire modifié

Introduire le nouveau message de bienvenue en utilisant

pour cela le clavier alfanumérique

4.3 Acceptation d'enregistrer / d'effacer les mémoires du tuner FM

Empêche d'accéder à enregistrer et effacer les mémoires du tuner.

Enregistrer

Supprime | 'acceptation

Enregistrer

Séquences touches le display montre
	LANGUE ESPAÑLENGLISH
	MESSAGE BIENVENUESALUTSALUT
	SALUT MASALUT MASALUT MARSALUT MARI
	SALUT MARIA
	ACCEPTATION ENREGISTRERMENDIRE FMONOFF

CC-1140-02.1

4.4 Sélection de la Télécommande IR

Permet de sélectionner la Télécommande.

Pour activer le fonctionnement de la Télécommande, sélectionner avec les touches la /aPeur 14. bloquer sélectionner une valeur différente à 14

Enregistrer

4.5 Effacer la configuration de la Télécommande

Efface toutes les données relatives à la configuration et à la programmation de la Télécommande, les laissant avec leurs valeurs iniciales. Cette option maintient inaltérables les données d'installation (3. Installation).

Activer le processus pour effacer les données

Initier le processus

Séquences touches le display montre
	COMMANDE IR
	IR 14
	IR 15
	EFFACER CONFIGURATION
	OFF
[AZZ7]	ON
(a=0)	ENREGISTRE DONNEES

5. Programmation de l'usager

KBSOUND®PREMIUM

5.1 Réveil 1 et 2

Le kit dispose de deux réveils programmables, avec deux modes de fonctionnement qui se décrivent dans ce chapitre 6.1.1 Fonctionnement : réveils

Modifier la valeur d'activation disponible aussi comme fonction rapide, voir 8. Guide de référence rapide

Enregistrer

Passer au paramètreprogrammable du réveil suivant

Entrer pour programmer l'heure

Marquer l'heure

Enregistrer

Passer au paramètreprogrammable du réveil suivant

Séquences touches	Le display montre
1 1 PRG	RÉVEIL 7
o	RÉVEIL 7
1 2 sec PRG
-5 μl	ON/OFF
-5 μl	OFF
2 sec	ON
PRG	ON/OFF
8 μl	HH-MM
-5 μl	00-00
0 c 6 mpc 5 μl 0 c	06-50
PRG	HH-MM
8 μl	JOURS

	Séquences touches	Le display montre
Entrer pour programmer les jours de la semaine sur lesquels agira le réveil	-5 μl	LU ON
Passer les jours	+...	MR ON
Passer les jours	+	SR ON
Modifier	2 abc	SR OFF
Passer les jours	+	DI ON
Modifier	2 abc	DI OFF
Enregistrer	PRG
Passer au paramètre programmable du réveil suivant	8 μv	TYPE
Entrer pour programmer le type de réveil	-5 μl	BEEP
Modifier	2 abc	MUSIQ
Enregistrer	PRG	TIYPE
... CONTINUE

5.2 Auto standby

Option pour programmer une heure à laquelle la Télécommande entrera automatiquement en standby (la musique s'éteint)

Par exemple, pour programmer l'auto standby à 23: 45 tous les jours de la semaine sauf les samedis et les dimanches

Séquences touches	Le display montre
	VOLUME
	VOL 75
	VOL 86

Séquences touches			Le display montre
1	3 del	PRG	AUTOSTANDBY
	5 m		ON/OFF
	5 m		OFF
	2 abs		ON
	PRG		ON/OFF
	8 abs		HH-MM

	Séquences touches	Le display montre
Enregistrer	-5 μl-2abc 3 d' 4 pH 5 lklPRG	00-0023:45HH-MMJOURS
	-5 μl-+...+2 ahs-+2 ahs-PRG	LU ONMA ONSA ONSA OFFDI ONDI OFFJOURS
Enregistrer

CC-1140-02.1

5.3 Sleep

Le temps de sleep peut s'ajuster aux nécessités de l'usager, en utilisant l'option de programmation suivante

(voir 6.4 Fonctionnement du sleep)

Séquences touches	Le display montre
1 4 PS PRG3 4 PS PRG5 PS PRG	MINUTES SLEEPMIN 20MIN 35

5.4 Heure et date

Entrer dans le programme de l'heure

Séquences touches	Le display montre
1 5 M P#G	HEURE-DATE
	HH-##
	13-43
	10-54
	HH-##
	DATE
... CONTINUE

	Séquences touches	Le display montre
Entrer	5 R1	28-ADÜT-02
Marquer le jour 10	1 0 c	10- -02ADÜT
Modifier jusqu'à arriver au mois de décembre	8 tuv 8 tuv 8 tuv 8 tuv	10-DÉC-02
Avancer pour marquer l'année	+	02
Modifier jusqu'à arriver à 2004	2 acc 2 acc	10-DÉC-04
Enregistrer	PRG

5.5 Sensibilité recherche FM

	Séquences touches			Le display montre
Option pour régler la sensibilité de recherche automatique d’émissions sur le tuner FM	2 sec	1	PRG	SENSIBILIOFOF SENS 4
Régler la nouvelle sensibilité 4= max, 1= minEnregistrer	2 sec			SENS 2
	PRG

5.6 Effacer les mémoires FM

Option pour effacer toutes les mémoires du tunerFM du kit

Confirmer que l'on désire effacer toutes les données Activer le processus

Séquences touches	Le display montre
	EFFACERMEANORES FMOFFON

5.7 Préréglage automatique de stations

Le Télécommande gardera en mémoire les stations les mieux reçues et elles seront classées de la sorte : de 87,5MHz à 108,0MHz. Il utilisera toutes les mémoires dont il dispose mais avec un maximum de

20 mémoires.

Entrer dans le programme de préréglage automatique de stations

Confirmer

Activer le processus

Séquences touches	Le display montre
	AUTOSCAN OFF ON
[1WZ8]

Options 5.6 et 5.7 sera disponible uniquement dans le cas où l'acceptation correspondante ait été activée dans le menu de configuration. Voir 4.3 Acceptation d'enregistrer / effacer les mémoires du tuner FM.

5.8 Enregistrer "idéal"

Pour que les paramètres actuels d'audio (volume, balance, graves, aigus, loudness et canal sélectionné) soient enregistrer comme "état idéal"

Séquences touches	Le display montre
	IDEALOFFON

5.9 Illumination arrêt / marche

Les niveaux d'illumination du display pour les états de marche/ arrêt sont programmables depuis cette option

Ajuster le niveau adécuat

Enregistrer

Séquences touches	Le display montre
3 del 2 abc PRGOU OU3 del 3 cel PRG	LUMIERE OFFLUMIERE ONLUMIERE 5LUMIERE 8
- +PRG

CC-1140-02.1

6. Fonctionnement

KBSOUND®PREMIUM

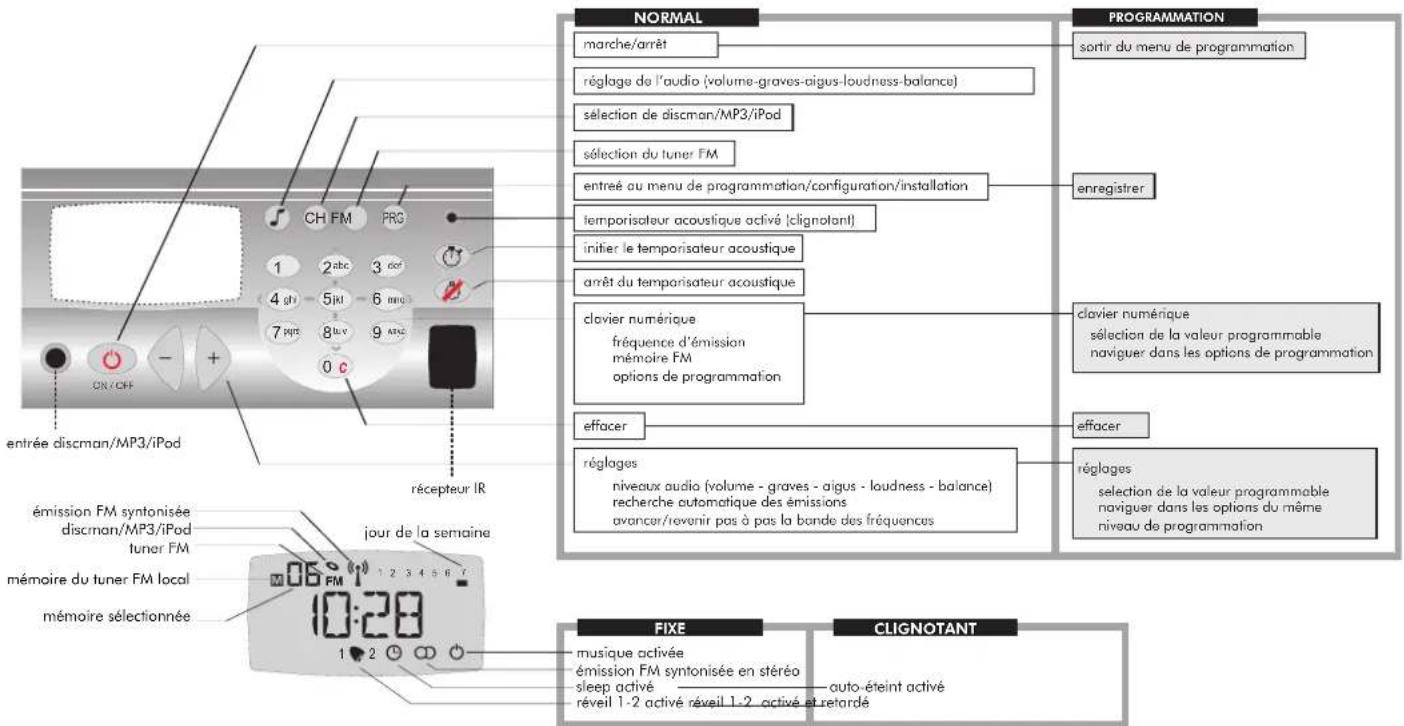

6.1 Guide rapide du display et du clavier

CC-1140-02.1

6.2 Réveil calendrier

Qu'est-ce que c'est?

Sur le display l'heure, la date et le jour de la semaine sont reflétés.

Comment il se programme?

En accédant au menu de programmation, on sélectionnera l'heure, les minutes et la date

voir 5.4 Programmation de l'heure et de la date

6.3 Arrêt/ Marche du manuel de commande

La commande active la sortie audio avec les niveaux réglés antérieurement en appuyant sur la touche. Le display sera illuminé et l'icône activé.

Pour arrêter manuellement on réalise la même opération, ainsi le display s'éteint et l'icône ⏻ se désactive.

6.4 Sleep

Qu'est-ce que c'est?

La fonction sleep arrête la commande après le temps préprogrammé dès qu'il est activé. Ce temps est programmable par l'usager.

Comment il se programme?

En accédant au menu de programmation, on sélectionnera le temps en minutes.

voir 5.3 Programmation du Sleep.

Séquence touches Le display montre

	10:5628 FEV
1 5 MJ PRG	HEURE-DATE
○	10:56 ○
○	10:56
1 4 pH 1 PRG	SLEEP MIN 20

Comment on l'active/ on le désactive?

On l'active en maintenant appuyée la touche ON/ OFF durant 2". L'icône ⏻ sera fixe. Passé le temps préprogrammé, la commande s'éteindra automatiquement Si avant que ce temps se termine, la commande est arrêtée manuellement, la fonction sleep sera désactivée.

6.5 Auto standby

Qu'est-ce que c'est?

La commande est en standby (musique éteinte) à l'heure et aux jours de la semaine programmés.

Comment il se programme?

En accédant aux menus de programmation, on sélectionnera sur on/off, l'heure et les jours de la semaine où doit agir cette fonction.

ver 5.2 Programmation de l'Auto standby.

Cette fonction peut s'activer ou se désactiver en accédant à l'option du menu de programmation.

Il existe aussi la possibilité d'utiliser la fonction rapide

Comment savoir si cette fonction est activée?

Cette fonction est activée quand l'icône Ⓛ clignote.

Séquence touches Le display montre

2"	SLEEP √
	○
	AUTO-STRANDBY
	ON/OFF
	STANDBY √
	STANDBY X
	○

CC-1140-02.1

6.6 Réglage des niveaux audio

Avec la commande en marche la fonction de partie des touches +/- est celle du réglage du volume

En appuyant sur la touche ⚫ elle devient le mode de réglage des graves

De cette façon la fonction de ces touches est celle du réglage des graves

En appuyant de nouveau sur la touche 🌐 elle devient le mode de réglage des aigus

De cette façon la fonction de ces touches est celle du réglage des aigus

En appuyant de nouveau sur la touche 🌐 elle devient le mode de sélection de loudness (1=activé, 0=inactivé)

De cette façon la fonction de ces touches est celle de la sélection de loudness

En appuyant de nouveau sur la touche ⚫ elle devient le mode de réglage de la balance

Dès que passe quelques secondes après la dernière frappe d'une touche sur le clavier, la commande reviendra au point de départ qui agit sur le volume

6.7 Sélection du discman/MP3/iPod comme canal audio

Qu'est-ce que c'est?

La commande a la possibilité d'être connectée à une source de musique par le jack du front de la commande.

Comment on la sélectionne?

L'accès direct au canal du discman/MP3/iPod se fait en appuyant sur la touche CH.

Comment savoir si ce canal est activé?

Sur le display apparaît l'indication de discman/MP3/iPod.

Séquence touches Le display montre

VOL 55

GRA +12

GRA +24

AGU +11

AGU+17

LOUD 1

LOUD 0

BRL -23

BRL -28

CC-1140-02.1

KBSOUND®PREMIUM

Sélection du tuner FM comme canal audio

Comment on symtonise une émission FM?

En marquant directement la fréquence de l'émission, par exemple, pour sélectionner l'émission 89.10MHz

La fréquence est marquée avec un minimum de trois

En marquant directement la mémoire où est enregistrée la fréquence de l'émission, par exemple, si dans la mémoire n° 6 se trouve l'émission à sélectionner (89.10MHz)

Pour entrer dans le mode de sélection des mémoires, appuyé FM. Sur le display apparaîtra la fréquence de l'émission actuelle

Avec les touches +/- on peut se déplacer à travers les différentes émissions mémorisées

Séquence touches	Le display montre
(thwd)

CC-1140-02.1

Pour entrer dans le mode de sélection de fréquences, appuyer de nouveau sur FM

Les touches +/-, utilisés par courtes frappes règle la fréquence de la syntonie par pas de 0,05MHz

5 De la même manière, en maintenant appuyés les touches +/- le tuner cherchera automatiquement la suivante émission (le niveau de sensibilité est programmé pour 5.5. Sensibilité de la recherche FM)

Si la qualité de réception n'est pas satisfaisante en stéréo, on peut sélection le mode moins exigeant "forced mono" en appuyant de nouveau sur FM

Avec les touches +/- on interchange les modes stéréo et "forced mono"

Séquence touches Le display montre

CC-1140-02.1

KBSOUND®PREMIUM

mment s'enregistre les mémoires du tuner FM?

actionner la fréquence de l'émission que l'on désire enregistrer, par des méthodes décrites dans le paragraphe antérieur. Si la qualité de option n'est pas satisfaisante en stéréo, on peut sélectionner le mode ns exigeant "forced mono". Pour entrer da

Pour que cette option soit disponible l'acceptation correspondante doit être activée, voir 4.3 Acceptation pour enregistrer / effacer les mémoires du tuner FM.

Pour entrer dans le mode d'enregistrement des mémoires maintenir appuyée la touche FM

Le numéro de la mémoire clignote. La commande suggère la première position de mémoire libre.

Celle-ci peut se modifier avec les touches +/-

Pour confirmer l'enregistrement, appuyer de nouveau sur FM

Le module de contrôle gardera en mémoire les stations les mieux reçues et elles seront classées de la sorte : de 87,5MHz à 108,0MHz

mment on peut effacer les mémoires du tuner FM?

er dans l'option du menu de programmation (voir 5.6 Effacer

noires FM).

Pour que cette option soit disponible l'acceptation correspondante doit être activée, voir 4.3 Acceptation pour enregistrer / effacer les mémoires du tuner FM.

glage de la

isibilité de recherche automatique des syntonies

er dans l'option du menu de programmation (voir 5.5 Sensibilité de cherche FM).

Séquence touches Le display montre

	16FM8990fréquenceparéo
	14FM8990fréquenceparéo
FM
2abc3abcPRG	AUTOSCAN
2abc2abcPRG	EFFACERMEMOIRES FM
2abc1PRG	SENSIB FM

CC-1140-02.1

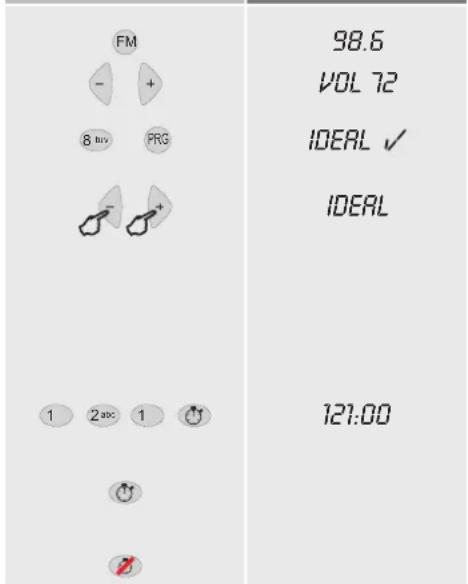

6.9 Mode "idéal"

Qu'est que c'est?

Le kit dispose de la possibilité de garder un mode "idéal" audio, qui est constitué par des réglages prédeterminés qui peuvent être activés d'une manière rapide et immédiate. Ces réglages sont constitués par un canal audio et des niveaux déterminés de volume, balance, graves, aigus et loudness. Séquence touches le display mont

Comment il se programme?

Sélectionner le canal de musique que l'on désire enregistrer comme mode "idéal". Par exemple, pour choisir le tuner appuyerFM. L'émission mémorisée s'enregistrera comme faisant partie du mode "idéal". Régler les niveaux de volume, graves, aigus, balance et loudnesscomme il est indiqué au paragraphe 6.6 Réglage des niveaux audio. En utilisant la fonction rapide indiquée, le mode "idéal" sera enregistrer automatiquement.

Comment on l'active?

En appuyant simultanément sur les touches +/- on active le mode "idéal" audio.

6.10 Temporisateur acoustique

Le kit fournit un temporisateur programmable, lequel activera un signal acoustique caractéristique quand se termine le temps d'attente programmé (entre 1 et 240 minutes).

Comment on le programme?

Marquer le temps que l'on désire temporiser, par exemple 121 minutes, ensuite on appuye sur la touche qui initie le timer.

Si on appuye directement sur la touche qui initie le timer sans avoir sélectionner un temps, la dernière valeur utilisée pour cette fonction sera enregistrée.

Comment il se désactive?

Avec la touche d'arrêt du timer l'opération est interrompue.

Séquence touches Le display montre

CC-1140-02.1

6.11 Réveils

Le kit dispose de deux réveils programmables séparément, chacun peut fonctionner de deux façons différentes:

Réveil en mode beep:

☒ agit aussi bien si la commande est en arrêt ou en marche
à l'heure et aux jours programmés la commande se met en marche et un signal beep caractéristique s'active, différent pour le réveil 1 et 2, dont le volume est programmable
incorpore une fonction de "retard": après avoir appuyer n'importe quelle touche, la commande revient au stade où elle se trouvait (standby ou musique), et après 4' le signal beep s'active de nouveau
pour annuler définitivement le réveil, il faut maintenir appuyée n'importe quelle touche jusqu'à entendre un beep continu: on revient au stade antérieur (standby ou musique) et la fonction de réveil se termine

Réveil en mode musique:

☒ agit seulement quand la commande est à l'arrêt
à l'heure et aux jours programmés la commande se met en marche avec le dernier canal de musique qui était activé antérieurement
☒ le volume est programmable et différent pour les deux réveils

Comment ils se programment?

En accédant au menu de programmation on sélectionnera l'état ON/OFF, heure et jours de la semaine où doit agir cette fonction, de même que le mode de fonctionnement et le volume. Voir 5.1 Programmation des réveils 1 et 2.

Avec les fonctions rapides.

Les icônes! ▼ 2 indique l'état des réveils (activés / désactivés).

Séquence touches	Le display montre
1 1 PRG	REVEIL 1
1 2abc PRG	REVEIL 2
1 PRG	REVEIL1 √
2abc PRG	REVEIL2 √
	1 ♥ 2

7. Utilisation avec la télécommande IR

CC-1140-02.1

8. Guide de référence rapide

KBSOUND®PREMIUM

OPTIONS DE MENU

Pour accéder directement à la fonction choisie, il faut appuyer sur la séquence numérique de cette fonction, après avoir appuyer sur PRS et effectuer les modifications désirées. Pour valider l'opération il faut appuyer de nouveau PRS

RÉVEILS

1.1 Réveil 1

1.1.1 Etat ON/OFF
1.1.2 Heure, minutes
1.1.3 Jours de la semaine
1.1.4 Type
1.1.5 Volume

1.2 Réveil 2

1.2.1 Etat ON/OFF
1.2.2 Heure, minutes
1.2.3 Jours de la semaine
1.2.4 Type
1.2.5 Volume

1.3 Auto standby

1.3.1 Etat ON/OFF
1.3.2 Heure, minutes
1.3.3 Jours de la semaine

1.4 Sleep

1.4.1 Minutes

1.5 Hora

1.5.1 Heure, minutes
1.5.2 Jour, mois, année

SYNTONISAEUR FM

2.1 Sensibilité de recherche FM

2.2 Effacer mémoires FM
2.3 Autoscan

RÉGLAGES

3.1 Enregistrer "IDÉAL"
3.2 Illumination arrêt
3.3 Illumination marche

OPTIONS DE CONFIGURATION

Pour accéder directement à la fonction choisie, il faut appuyer sur la séquence numérique de cette fonction, après avoir appuyer sur 2" et effectuer les modifications désirées. Pour valider l'opération il faut appuyer de nouveau FRS.

1. Langue
2. Message de bienvenue de la commande
3. Acceptation d'enregistrement des
   memoires FM
4. Commande IR
5. Effacer configuration

OPTIONS

D'INSTALLATION

Pour accéder directement à la fonction choisie, il faut appuyer sur la séquence numérique de cette
fonction, après avoir appuyer sur
- + 2" et effectuer les modifications désirées. Pour valider l'opération il faut appuyer de nouveau.

1. Mono/Stéréo
2. Sortie audio
3. Effacer installation
4. Version software

FONCTIONS SPÉCIALES AVEC ACCÉS RAPIDE

2 ^st Activer Sleep

Etat réveil 1 ON/OFF

Etat réveil 2 ON/OFF

Etat auto standby ON/OFF

Enregistrer "Idéal"

Activer Idéal

Pour accéder à cette fonction, il faut appuyer les touches indiqués simultanément.

9. Caractéristiques Techniques

42691/A1	MIN	NORMAL	MAX	REMARQUES
Dimensions		5,31×2,75×1,73		in. Extérieur (larg. x haut. x prof.)
		4,56×2,12×1,41		in. Creux (larg. x haut. x profond.)
		3,89×2,00		in. Façade (largeur x hauteur)
Alimentation	12	15	16	Vdc Réglette 2(+) 4(-)
Consommation	120	220	500	mA mod.42691, Réglette 2
	54	154	434	mA mod.426A1, Réglette 2
Signal d'entrée		100		mVeff Jack entrée discman
Impédance d'entrée		100000		ohms Jack entrée discman
Signal de sortie (16 ohms)			1,5	W Réglettes 05,06
Passe-bande	20		15000	Hz
Distorsion		0,1	0,4	%
Rang de fréquences	87,5		108	MHz
Impédance d'antenne		75		ohms Réglettes A,M
Sensibilité d'antenne		3,5	5	uV
Distorsion du syntoniseur			3	%
Nombre de mémoires			20

10. Accessoires

Boitîer pour le tableau de commande

Couleurs disponibles : blanc, ivoire, graphite. Prochainement une nouvelle gamme de couleur.

Couverture du boîtier pour le commande du kit

Couleurs disponibles : blanc, ivoire, graphite. Prochainement une nouvelle gamme de couleur.

CC-1140-02.1

Electrónica Integral de Sonido S.A. se réserve le droit d'introduire des changements sans avertissement préalable. Electrónica Integral de Sonido S.A. ne se responsabilise pas des erreurs ou des omissions de ce manuel.

US OFFICE

KB SOUND, INC.
