KBSound Premium DAB+ - Radio Eissound - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radio DAB+/FM con mando a distancia IR
Marca	Eissound
Modelo	KBSound Premium DAB+
Dimensiones exteriores (L x A x P)	13,5 cm x 7,0 cm x 4,4 cm
Dimensiones interiores (L x A x P)	11,6 cm x 5,4 cm x 3,6 cm
Alimentación	12-16 Vcc, 500 mA (bornes 2 y 4)
Consumo	120-500 mA según versión
Rango de frecuencias FM	87,5 - 108 MHz
Número de memorias FM	20
Salida de audio altavoz	2 x 16 ohmios o 2 x 8 ohmios, 1,5 W máx.
Entrada de audio auxiliar	Jack 3,5 mm (discman/MP3/iPod)
Pantalla	Display luminoso con caracteres grandes
Funciones principales	Radio DAB+/FM, 2 alarmas programables, sleep, auto standby, ajuste de audio (graves, agudos, balance, loudness), modo ideal, mando a distancia IR
Idiomas disponibles	Multilingüe (francés, inglés, español, etc.)
Accesorios incluidos	Mando a distancia IR, caja de control (blanco, marfil o grafito)
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No utilizar productos abrasivos.
Seguridad	No exponer al agua, no obstruir las ranuras de ventilación, utilizar solo los accesorios incluidos.
Reparabilidad	Las reparaciones deben ser realizadas por personal cualificado. Respetar la normativa vigente.
Información general	KBSound Premium DAB+ integra un menú claro y accesible. Adecuado para una cocina o baño.

Preguntas frecuentes - KBSound Premium DAB+ Eissound

¿Cómo encender o apagar la radio?

Presione la tecla ON/OFF del mando a distancia o de la unidad de control. La pantalla se ilumina y el icono ⏻ se muestra en modo encendido.

¿Cómo ajustar el volumen?

Use las teclas +/−. Después de unos segundos sin acción, vuelven a la función de volumen. También puede ajustar el volumen a través del menú de programación (opción Volumen).

¿Cómo seleccionar la radio FM?

Presione la tecla FM. Para sintonizar una frecuencia, márquela directamente con el teclado numérico (ej. 94.70) y luego presione nuevamente FM. La búsqueda automática se realiza manteniendo presionada la tecla + o −.

¿Cómo guardar una emisora FM en la memoria?

Sintonice la emisora deseada, luego mantenga presionada la tecla FM hasta que el número de memoria parpadee. Use +/– para elegir una memoria libre o existente, luego presione FM para confirmar. La opción de grabación debe estar activada en el menú de configuración (4.3).

¿Cómo programar una alarma?

Acceda al menú de programación: presione PRG luego 1 para la alarma 1 o 2 para la alarma 2. Siga los pasos para definir el estado ON/OFF, la hora, los días, el tipo (beep o música) y el volumen. Valide cada paso con PRG.

¿Cómo usar la función sleep?

Programe la duración del sleep en el menú de programación: PRG luego 4 (minutos sleep). Para activarlo, mantenga presionada la tecla ON/OFF durante 2 segundos. El icono sleep se muestra. La radio se apagará después del tiempo definido.

¿Cómo ajustar la sensibilidad de búsqueda FM?

Vaya al menú de programación: presione PRG, luego 2 (sensibilidad FM). Use +/– para elegir un nivel de 1 (mínimo) a 4 (máximo). Valide con PRG.

¿Cómo restablecer la radio (reset de fábrica)?

Para borrar todos los datos de configuración y programación (excepto instalación), vaya al menú de configuración: mantenga presionado PRG 2 segundos, luego seleccione la opción Borrar configuración. Para un restablecimiento completo incluyendo la instalación, use el menú de instalación: mantenga presionados + y PRG 2 segundos, luego elija Borrar instalación.

La radio no enciende, ¿qué hacer?

Verifique que la alimentación esté bien conectada (bornes 2 y 4, 15 Vcc). Asegúrese de que el fusible no se haya fundido. Si el problema persiste, contacte a un servicio de reparación cualificado. Nunca abra el aparato usted mismo.

¿Cómo limpiar y mantener la radio?

Desconecte el aparato antes de la limpieza. Use un paño suave y seco para limpiar la superficie. No use productos químicos o abrasivos. Asegúrese de que las ranuras de ventilación no estén obstruidas.

MANUAL DE USUARIO KBSound Premium DAB+ Eissound

Instrucciones de Seguridad

Antes de Instalar el equipo, lea y siga las instrucciones suministradas en este Manual de Instalación del producto.

Antes de manejar el equipo, lea y siga las instrucciones suministradas en el Manual del Usuario del producto. Conserve toda la información técnica suministrada con el equipo para consultarla en el futuro.

IMPORTANTE - Para evitar el riesgo de incendio o de descargas eléctricas:

instalar el equipo de acuerdo con las instrucciones del fabricante.

no exponerel aparato a la lluvia o la humedad.

no instalar ni utilizar el producto cerca del agua.

no desmontar ninguna de las partes de que consta el aparato.

no bloquear las ranuras de ventilación

no instalar el equipo cerca de fuentes de calor como por ejemplo radiadores, estufas, lámparas, etc..

El fabricante no se hace responsable de los daños y/o accidentes ocasionados por cualquier cambio o modificación no indicada expresamente en la información técnica suministrada con el producto.

Este equipo ha sido diseñado y testeado para suministrar una protección razonable contra interferencias en instalaciones residenciales de tipo doméstico. Sin embargo, no es posible garantizar completamente la imposibilidad de que se vea afectada una instalación en particular por este efecto. En caso de que esto ocurra, reorientar la antena receptora, aumentar la separación entre este equipo y la fuente de interferencias y/o conectar el equipo a una base de enchufe diferente de la que utiliza el equipo que las genera.

Usted es la persona responsable de realizar la instalación evitando los posibles riesgos, así como de que el uso, prestaciones y resultados sea el adecuado.

Proteger el cable de alimentación de ser aplastado o perforado, particularmente en el enchufe y en el punto donde el cable sale del aparato

Utilizar exclusivamente los accesorios suministrados por el fabricante.

Para la reparación y/o revisión de este equipo debe recurrirse a personal cualificado. Será necesaria una revisión y/o reparación de este equipo cuando el aparato haya sido dañado, cuando el cable de alimentación o el enchufe estén deteriorados, cuando se haya vertido líquido o se hayan introducido objetos dentro del mismo, cuando el aparato haya sido expuesto a la humedad o a la lluvia, cuando se haya caído o cuando no funcione correctamente.

Para cambiar las pilas, extraiga la tapa posterior del mando apretando la pinza a la vez que tira de la tapa hacia fuera de la unidad, extraiga las pilas usadas, inserte las nuevas pilas AAA 1,5V y vuelva a colocar la tapa.

No elimine las pilas usadas mezclándolas con los residuos domésticos

Esquema de conexión - - - - - - - - - - - - - - 28

1. Introducción - - - - - - - - - - - - - - - - - - - - 29

2. Para empezar - - - - - - - - - - - - - - - - - 30

3. Instalación - - - - - - - - - - - - - - - - - - - - 33

4. Configuración 35

5. Programación del usuario - - - - - - - - - - 37

6. Funcionamiento 41

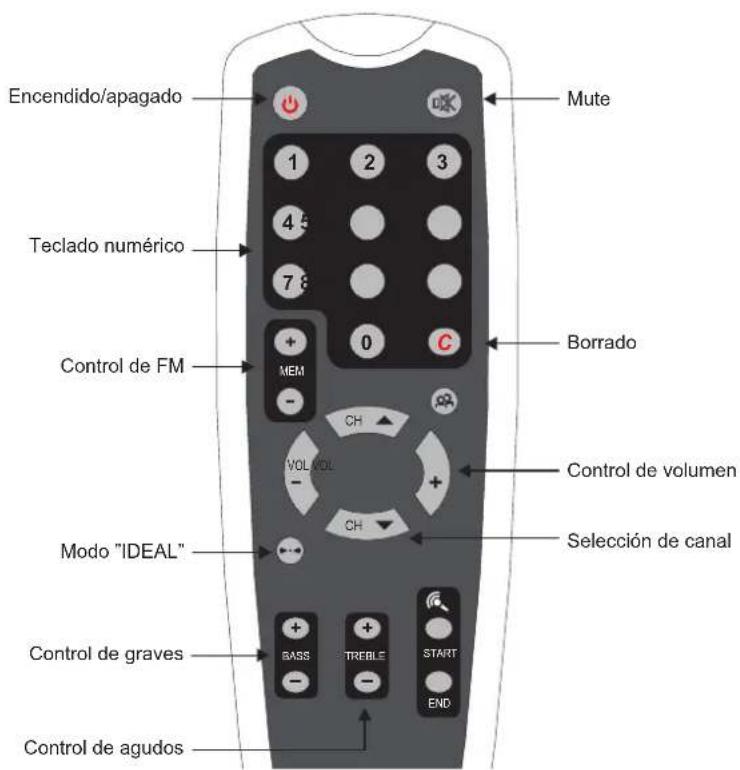

7. Manejo con el mando a distancia por IR - - . 50

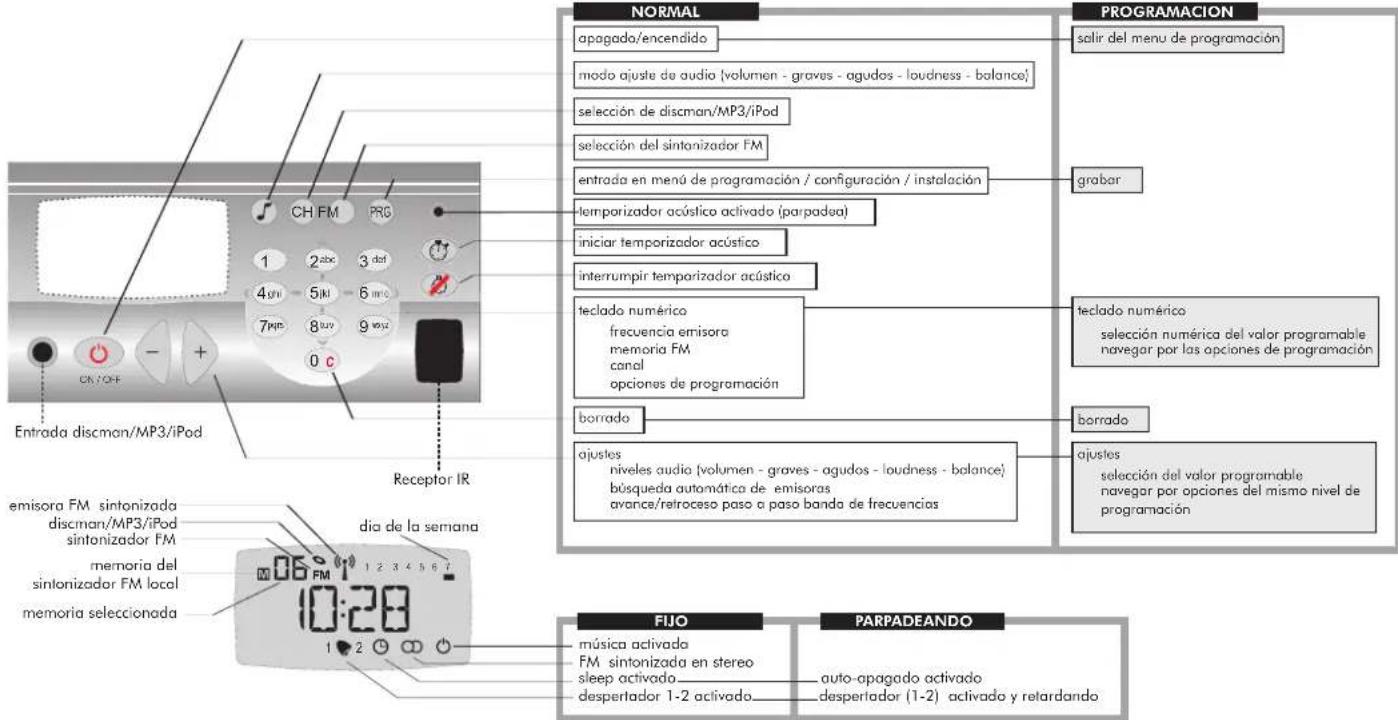

8. Guía de referencia rápida- - - - - - - - - - 51

9. Especificaciones Técnicas 52

10. Accesorios 52

Esquema de conexión

1. Introducción

KBSOUND®PREMIUM

KBSOUND®PREMIUM es la elección ideal que incorpora varias opciones para su experiencia musical. Su uso intuitivo, con menús claros y de fácil acceso, permiten la configuración del mismo en función de las necesidades de cada cliente. El marcado directo de la emisora de FM, la iluminación graduable, una pantalla con letras y números grandes, múltiples idiomas, etc. son algunas de las funciones que definen este diseño orientado al cliente.

KBSOUND®PREMIUM es el complemento perfecto para su cocina o baño.

El KBSOUND®PREMIUM ... añade un nuevo nivel de sofisticación al corazón de su hogar.

SIMBOLOGIA UTILIZADA EN ESTE MANUAL

Cuando aparece el símbolo sobre una tecla, significa que debe mantenerse pulsada durante el tiempo indicado

En algunos casos es necesario mantener pulsadas dos teclas al mismo tiempo para ejecutar la orden indicada PRG + 2"

Ciertas teclas tienen la función de cursor para moverse por los diferentes menús. Cuando la tecla en cuestión se emplee como cursor, aparecerá con los símbolos de cursor que están grabados sobre el frontal del Mando

CC-1140-02.1

2. Para empezar

2.1 La primera vez...

Instaladores

La primera vez que se suministra alimentación al Mando debe procederse a su instalación. Por defecto el Mando sale de fábrica configurado en estéreo para altavoces de 16WPara otras configuraciones definir estos parámetros en las opciones del menú de instalación 3.2.1.- Mono/estéreo y 3.2.2.- Salida de audio.

Usuarios

Una vez el Mando ha quedado instalado, éste está preparado para su funcionamiento normal.

Una vez que el Mando ha sido conectado a la red eléctrica permanecerá alimentado incluso cuando esté en estado OFF. Esto significa que el estado OFF, tal y como se identifica a lo largo de este manual, significa un estado de "standby".

Para encenderlo pulsar la tecla ON/OFF. El display quedará iluminado

y el icono activado.

Para la selección de la entrada de discman/MP3/iPod del Mando, pulsar CH

Para ajustar el volumen

Las teclas +/- tienen múltiples funciones. Su función por defecto es el ajuste de volumen. Tras cualquier operación, transcurridos unos segundos sin manejar el teclado, volveremos a la función por defecto.

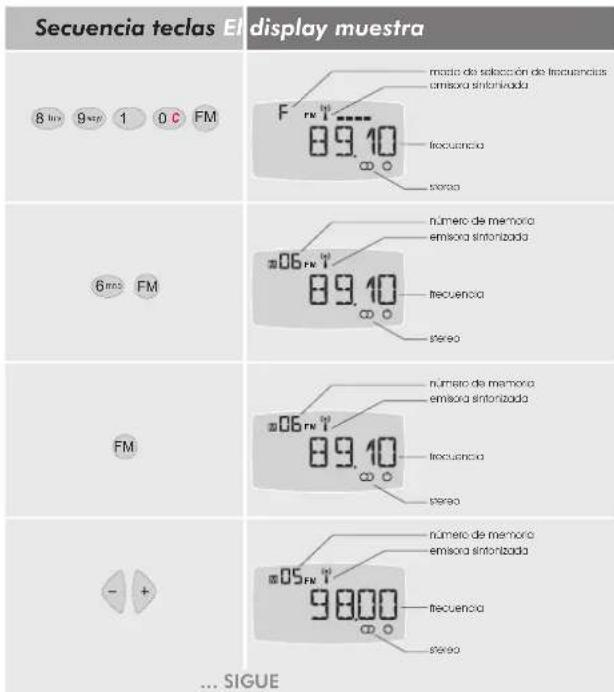

Para la selección del sintonizador, pulsar FM

Para seleccionar una emisora marcar la frecuencia de la sintonía seguida de la tecla FM. Por ejemplo para seleccionar la emisora 94.7MHz

Para la búsqueda automática de sintonía

Secuencia teclas El display muestra

07:18

VOL 55

0695.50

94.70

96.70

CC-1140-02.1

2.2 Menús de programación

2.2.1 Tres niveles de acceso

Existen tres menús para programar diferentes niveles de accesibilidad.

Menú de Instalación

Recoge información acerca de parámetros que afectan al correcto funcionamiento de la instalación. Su programación debe ser llevada a cabo por personal especializado,

Menú de Configuración

Recoge información acerca del modo de funcionamiento personalizado para cada usuario.

Su modificación no afecta de manera vital al funcionamiento de la instalación, si bien se trata de operaciones que tras ser definidas, habitualmente no habrá necesidad de modificarlas.

Menú de Programación

Recoge información acerca de aspectos programables por el usuario, modificables fácilmente.

Secuencia teclas EI display muestra
	INSTAL
	CONFIG
	PROGR

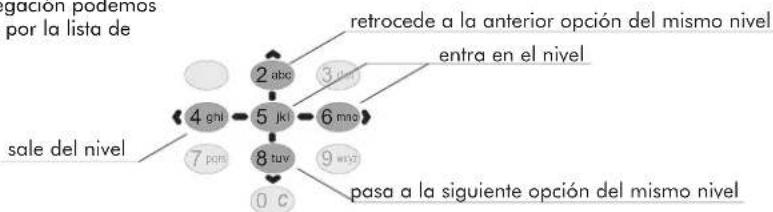

2.2.2 Navegación por los menús

Los menús de programación se estructuran en base a niveles de menús y submenús.

Una vez dentro de un menú con las teclas de navegación podemos realizar las siguientes operaciones para movernos por la lista de opciones.

Cuando se ha llegado al valor que se desea programar, parpadeará en el display para indicar que se espera a que se modifique su valor. Si hay varios valores (por ejemplo, los días de la semana, o las cifras de una fecha) podemos avanzar/retroceder entre ellos utilizando las teclas +/-

Para modificar el valor podemos utilizar las teclas numéricas. Además en algunos casos las mismas teclas +/- también sirven para modificar el valor que se quiere programar además de poder utilizar para este propósito las teclas numéricas.

Una vez seleccionado el valor definitivo, este queda grabado al pulsar PRG tras lo cual parpadeará de manera rápida para indicar que el nuevo valor ha sido grabado

Si en algún momento se desea borrar un dato que se ha introducido, mantener Iusteda CEROep1"

Para salir de una opción de programación sin grabar ningún valor, pulsar

2.2.3 Acceso inmediato a una opción de los menús

Como alternativa a navegar por los menús hasta llegar a la opción deseada puede pulsarse directamente el código de la opción seguida de la tecla de acceso al menú (ver lista de códigos en 8. Guía de referencia rápida)

para acceder a la opción del menú de programación "ajuste de la sensibilidad de búsqueda del sintonizador"

para acceder a la opción del menú de configuración "personalización del mensaje de bienvenida"

para acceder a la opción del menú de instalación "selección de la impedancia de salida de altavoces"

Secuencia teclas El display muestra

PRG

CC-1140-02.1

3. Instalación

KBSOUND®PREMIUM

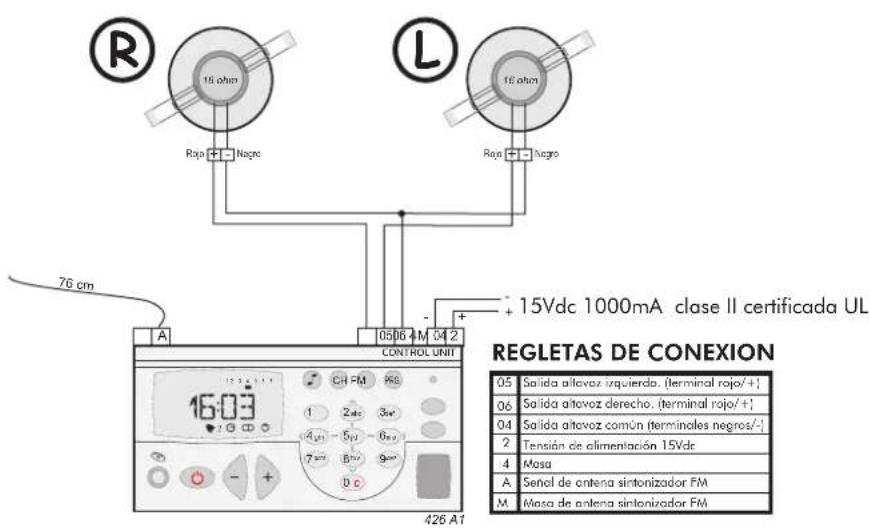

3.1 Esquema de conexión

La instalación consta de dos elementos: Mando (alimentado a 15Vdc) y altavoces. Ver esquema de connexionado en pág. 28

• Si la habitación es monofónica conectar cualquiera de los altavoces y configurar el Mando como MONO (ver 3.2.1 Instalación mono/estéreo).
• Pueden conectarse altavoces de 8W a la salida de los Mandos. En este caso se debe configurar el Mando a 8W. (ver 3.2.2 Instalación de la salida de audio).
  La conexión de antena para FM puede realizarse conectando un hilo de 76cm. al terminal A, o conectando una toma de antena de 75W a los terminales A (señal) y M (masa).
• Si es necesario conectar un amplificador o etapa de potencia a la salida, se debe configurar el Mando como AMPLIFICADOR (ver 3.2.2 Instalación de la salida de audio). La conexión del amplificador se realiza a los terminales 2, 4, 05 y 06 del Mando.
• La sección de todos los hilos es de AWG24o(025lenmin)AWG18(tenminales 2 y 4) que son de
  2

3.2 Menú de instalación

Los siguientes datos forman en su conjunto los datos de instalación del Mando Para modificarlos, acceder al menú de instalación en el mismo Mando. Ver 8. Guía de Referencia Rápida

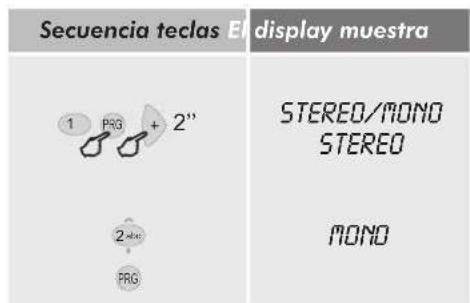

3.2.1 Mono/Estéreo

Define si la salida de audio del Mando (regletas 04, 05, 06) están conectadas en modo mono o estéreo. En un Mando estéreo las salidas 05 y 06 responden a los canales izquierdo y derecho, mientras que en un Mando mono ambas salidas son idénticas, por lo que puede emplearse cualquiera de ellas indistintamente.

Para cambiar la configuración de salida a "mono"

Grabar

CC-1140-02.1

3.2.2 Salida de audio

Define la impedancia conectada a la salida de audio del Mando (regletas 04, 05, 06)

entre las siguientes opciones:

altavoz pasivo 16 ohms

altavoz pasivo 8 ohms

amplificador

línea

Para cambiar la configuración a 8 ohms

Grabar

3.2.3 Borrar instalación del Mando. Reset de fábrica.

Borra todos los datos relativos a la configuración y programación del Mando, dejando el Mando tal y como sale de fábrica.

Activar el proceso de borrado

Iniciar el proceso

Una vez finalizado el proceso de inicialización del Mando, ésta reinicia su operación con los mismos datos con los que sale de fábrica.

3.2.4 Conocer la versión de software

Informa de la versión del software.

Secuencia teclas El

display muestra

SALIDA AUDIO

16 ≤2

8 ≲

BORRAR INSTALACION OFF

ON

CARGANDO DATOS

VERSION SOFT

SOFTWARE, 112702, 141211

4. Configuración

KBSOUND®PREMIUM

4.1 Idioma

Selección del idioma en que aparecerán todos los rótulos en el display.

Seleccionar un nuevo idioma (Por ejemplo, inglés)

Grabar

4.2 Mensaje de bienvenida

Permite personalizar el mensaje que aparecerá en el display cuando se suministra alimentación al Mando (18 caracteres máximo).

Movernos por el nombre hasta llegar al carácter que deseemos modificar

Introducir el nuevo mensaje de bienvenida utilizando para ello el teclado alfanumérico

Grabar

4.3 Permiso para grabar/borrar memorias del sintonizador FM

Impide acceder a la grabación y borrado de las memorias del sintonizador.

Quitar el permiso

Grabar

Secuencia teclas El display muestra

IDIOMA ESPAÑL ENGLISH

MENSAJE BIENVENIOR HOLA HOLA

PRG

PERMISO GRABAR MEMORIAS FM ON OFF

CC-1140-02.1

4.4 Selección del mando a distancia IR

Permite seleccionar el mando a distancia.

Para activar el funcionamiento del mando a distancia, seleccionar con las teclas el valor 14.+/- Para bloquearlo seleccionar un valor distinto de 14

Grabar

4.5 Borrar configuración del Mando

Borra todos los datos relativos a la configuración y programación del Mando dejándolos con sus valores iniciales por defecto. Esta opción mantiene inalterados los datos de instalación (3. Menú de Instalación).

Activar el proceso de borrado de datos

Iniciar el proceso

Secuencia teclas El display muestra

MANOO IR IR 14 IR 15

BORRAR CONFIGURACION OFF ON CARGANDO DATOS

5. Programación de usuario

KBSOUND®PREMIUM

5.1 Despertador 1 y 2

El Mando dispone de dos despertadores programables, con dos modos de funcionamiento que se describen en el capítulo 6.11.- Funcionamiento: despertadores

Modificar el valor de activación.También disponible como función rápida, ver 8.Guía de Referencia Rápida

Grabar

Avanzar al siguiente parámetro programable del despertador

Entrar a programar la hora

Marcar la hora

Grabar

Avanzar al siguiente parámetro programable del despertador

Secuencia teclas			El display muestra...
1	1	PRG	DESPERTADOR 1
		o	DESP1
1	2	PRG
			ON/OFF
			OFF
		2 abc	ON
		PRG	ON/OFF
		8 sec	HH-AA
		-5 MJ	00-00
		0 C 6 sec 5 μl 0 C	06-50
		PRG	HH-AA
		8 sec	DIAS

		El display muestra...
Entrar a programar los días de la semana en los que actuará el despertador	-5 μl	LU ON
Avanzar los días	+	MR ON
	...
Avanzar los días	+	SR ON
Modificar	2 abc	SR OFF
Avanzar los días	+	DO ON
Modificar	2 abc	DO OFF
Grabar	PRG
Avanzar al siguiente parámetro programable del despertador	8 tvv	TIPO
Entrar a programar el tipo de despertador	-5 μl	BEEP
Modificar	2 abc	MUSIC
Grabar	PRG	TIPO

CC-1140-02.1

	Secuencia teclas	El display muestra...
Avanzar al siguiente parámetro programable del despertador		VOLUMEN
Entrar a programar el volumen del despertador		VOL 75
Modificar		VOL 86
Grabar	PRG

Secuencia teclas	El displaymuestra...
-5 μl2abc 3 cdr 4 pml PRG8 buv-5 μl+- + ...+ 2 abc +2 abc PRG	00-0023:45HH-MMDIASLU ONMA ON...1...SA ONSA OFFDO ONDO OFFDIAS

CC-1140-02.1

5.3 Sleep

El tiempo de sleep puede ajustarse a las necesidades del usuario, utilizando la siguiente opción de programación

(ver 6.4. Funcionamiento del sleep)

5.4 Hora y fecha

Entrar en el programa de la hora

Entrar

por ejemplo, para grabar las 10:54 Grabar

Avanzar al siguiente paso

Entrar

Secuencia teclas			El display muestra...
1	4 ah	PRG	MINUTOS SLEEPMIN 20MIN 35
	3 cef	5 kJ
	PRG

Secuencia teclas			El displaymuestra...
1	5 μl	PRG	HORA-FECHA
	-5 μl		HH-MM
	-5 μl		13-43
1	0 c	5 μl 4 gm	10-54
	PRG		HH-MM
	8 tay		FECHA
	-5 μl		28-AGO-02

	Secuencia teclas	El display muestra...
Marcar el día 10	1 0 c	10-AGO-02
Modificar hasta llegar al mes de Diciembre	8 tuv 8 tuv 8 tuv 8 tuv	10-DIC-02
Avanzar para marcar el año	+	02
Modificar hasta llegar al 2004	2 sec 2 sec	10-DIC-04
Grabar	PRG

5.5 Sensibilidad búsqueda FM

	Secuencia teclas			El display muestra...
Opción de ajustar la sensibilidad de búsqueda automática de emisoras en el sintonizador FM interno del Mando	2 abc	1	PRG	SENSIBILIDAD FM SENS 4
Ajustar la nueva sensibilidad; 4=máx, 1=mín.	2 abc			SENS 2
Grabar	PRG

5.6 Borrar memorias FM

	Secuencia teclas			El display muestra...
Opción de borrado de todas las memorias del sintonizador FM	2abc	2ax	PRG	BORRAR MEMORIAS FA OFF
Confirmar que se desean borrar todos los datos	2ax			ON
Activar el proceso	PRG

5.7 Grabación automática de memorias FM

Esta opción realiza un procedimiento automático durante el cual el Mando borra todas las memorias grabadas anteriormente e inicia un proceso de selección de las emisoras que llegan con una mejor calidad

de recepción, grabándolas en memoria de manera ordenada según su frecuencia del dial.

Puede accederse a esta opción pulsando directamente el código

Confirmar que se desean borrar todas las memorias grabadas hasta el momento, e iniciar el proceso de grabación automática

Activar el proceso

Secuencia teclas	El display muestra
2abc 3daf PRG	AUTOSCAN OFF ON
2abc
PRG

Las opciones 5.6 y 5.7 estarán disponibles únicamente en el caso de tener activado el permiso correspondiente en el menú de configuración.

Ver 4.3.- Permiso para grabar/borrar memorias del sintonizador FM.

5.8 Grabar "ideal"

Para que los parámetros actuales de audio (volumen, balance, graves, agudos, loudness y canal seleccionado) queden grabados como "estado ideal"

Secuencia teclas			El displaymuestra...
3 oct	1	PRG	IDEALOFFON

5.9 Iluminación apagado/encendido

Los niveles de iluminación del display para los estados de encendido/apagado son programables desde esta opción

Ajustar el nivel adecuado

Grabar

Secuencia teclas	El display muestra...
3 cet 2 abc PRG	LUZ OFF
○	LUZ ON
3 cet 3 cet PRG
	LUZ 5
	LUZ 8
- +
PRG

CC-1140-02.1

6. Funcionamiento

KBSOUND®PREMIUM

6.1 Guía rápida del display y teclado

CC-1140-02.1

6.2 Reloj-calendario

¿Qué es?

Por defecto en el display viene reflejado alternativamente la hora, fecha y día de la semana.

¿Cómo se programa?

Accediendo al menu de programación seleccionaremos hora, minutos y fecha.

ver 5.4 Programación de Hora y Fecha.

6.3 Apagado/Encendido manual del Mando

El Mando activa la salida de audio con los niveles ajustados anteriormente con una pulsación de la tecla. El display quedará iluminado y el icono activado.

El apagado manual se realiza de manera análoga, quedando el display apagado y el icono Ⓧ desactivado.

6.4 Sleep

¿Qué es?

La función sleep apaga el Mando transcurrido un tiempo prefijado desde su momento de activación. Este tiempo es programable por el usuario.

¿Cómo se programa?

Accediendo al menu de programación seleccionaremos el tiempo en minutos.

ver 5.3 Programación del Sleep.

Secuencia teclas El display muestra
1 5 R1 PR3	10:5628 FEBHORA-FECHA
	10:56 10:56
1 4 pH 1 PRG	SLEEP MIN 20
... SIGUE

KBSOUND®PREMIUM

¿Cómo se activa/desactiva?

Se activa manteniendo pulsada la tecla ON/OFF durante 2". El icono 🔒 quedará fijo.

Transcurrido el tiempo prefijado, el Mando se apagará automáticamente.

Si antes de finalizar este tiempo el Mando se apaga manualmente, la función sleep quedará desactivada.

6.5 Auto standby

¿Qué es?

El Mando queda en estado de standby (música apagada) a la hora y días de la semana programados.

¿Cómo se programa?

Accediendo al menú de programación seleccionaremos el estado ON/OFF, hora y días de la semana en la que debe actuar esta función.

ver 5.2 Programación del Auto standby.

¿Cómo se activa/desactiva?

Esta función puede activarse o desactivarse accediendo a la opción del menú de programación.

También existe la posibilidad de utilizar la función rápida

¿Cómo saber si está activada ésta función?

La función está activada cuando el icono Ⓛ está parpadeando.

Secuencia teclas El	display muestra
	SLEEP √
	AUTO-STAN0BY
	ON/OFF
	STAN0BY √
	STAN0BY X

CC-1140-02.1

6.6 Ajuste de los niveles de audio

Con el Mando encendido la función por defecto de las teclas +/- es la de ajuste del volumen

Pulsando la tecla 📞 se conmuta al modo de ajuste de graves.

En este modo la función de estas teclas es la de ajuste del nivel de graves

Pulsado de nuevo la tecla 📋 se conmuta al modo de ajuste de agudos

En este modo la función de estas teclas es la de ajuste del nivel de agudos

Pulsado de nuevo la tecla 🌐 se conmuta al modo de selección de loudness (1=activado, 0=desactivado)

En este modo la función de estas teclas es la de selección del loudness

Pulsado de nuevo la tecla 📂 se conmuta al modo de ajuste de balance

En este modo la función de estas teclas es la de ajuste del balance

Pasado unos pocos segundos desde la última actuación sobre el teclado el Mando volverá al estado por defecto que es el de manejo de volumen

6.7 Selección del discman/MP3/iPod como canal de audio

¿Qué es?

El Mando tiene la posibilidad de tener conectado una fuente de música por el jack del frontal del Mando.

¿Cómo se selecciona?

El acceso directo al canal de discman/MP3/iPod se lleva a cabo pulsando la tecla CH. En el display aparece la indicación de discman/MP3/iPod.

Secuencia teclas El display muestra

VOL 55

GRA +12

GRA +24

AGU+11

AGU+17

LOUD 1

LOUD O

BRL -23

BAL-28

CH

CC-1140-02.1

6.8 Selección del sintonizador FM como canal de audio

¿Cómo se sintoniza una emisora FM?

Por marcación directa de la frecuencia de la emisora, por ejemplo, para seleccionar la emisora 89.10MHz

La frecuencia se marca con un mínimo de tres dígitos.

Por marcación directa de la memoria donde está almacenada la frecuencia de la emisora, por ejemplo, si en la memoria n°6 está la emisora a seleccionar (89.10MHz)

Para entrar en el modo de selección de memorias, pulsar FM. En el display aparecerá la frecuencia de la emisora actual

Con las teclas +/- podemos movernos por las diferentes emisoras memorizadas

CC-1140-02.1

Para entrar en el modo de selección de frecuencias, volver a pulsar FM

La teclas +/-, manejadas como pulsos cortos, ajustan la frecuencia de la sintonía en pasos de 0,05MHz

En este mismo modo, manteniendo pulsada las teclas +/- el sintonizador buscará automáticamente la siguiente emisora (el nivel de sensibilidad es el programado en 5.5 Sensibilidad de búsqueda FM)

Si la calidad de recepción no es satisfactoria en estéreo, puede seleccionarse el modo menos exigente "forced mono" volviendo a pulsar FM

Con las teclas se/castécto entre los modos y "Forced-mono"

Secuencia teclas El display muestra

pulsos cortos
pulsos largos

CC-1140-02.1

¿Cómo se graban las memorias del sintonizador FM?

Seleccionar la frecuencia de la emisora que se desea grabar, por cualquiera de los métodos que se han descrito en el apartado anterior. Si la calidad de recepción no es satisfactoria en estéreo, puede seleccionarse el modo menos exigente "forced mono". Para entrar en

Para que estas opciones estén disponibles debe estar activado el permiso correspondiente, ver 4.3 Permiso para grabar/borrar memorias del sintonizador FM.

Para entrar en el modo de grabación de memorias intener pulsada la tecla FM

El número de memoria queda parpadeando. El Mando sugiere por defecto la primera posición de memoria libre. Esta puede modificarse con las teclas +/-

Para confirmar la grabación, volver a pulsar FM

Si se desea borrar todas las memorias grabadas hasta el momento, e iniciar un proceso de grabación automática

¿Cómo se borran las memorias del sintonizador FM?

Entrar en la opción del menú de programación (ver 5.6 Borrar Memorias FM).

Para que esta opción esté disponible debe estar activado el permiso correspondiente, ver 4.3 Permiso para grabar/borrar memorias del sintonizador FM.

Ajuste de la sensibilidad de búsqueda automática

Entrar en la opción del menú de programación (ver 5.5 Sensibilidad búsqueda FM).

Secuencia teclas El display muestra

[swel]
[swel]	[twel]
[twel]
	[twel]

6.9 Modo "ideal"

¿Qué es?

El Mando dispone de la posibilidad de almacenar un modo "ideal" de audio, consistente en unos ajustes predeterminados que puedan ser activados de una manera rápida e inmediata. Estos ajustes consisten en un canal de audio y unos niveles determinados de volumen, balance, graves, agudos y loudness.

¿Cómo se programa?

Seleccionar el canal de música que se desea grabar como modo "ideal". Por ejemplo, para elegir el sintonizador pulsar FM. La emisora memorizada se grabará como parte del modo "ideal". Ajustar los niveles de volumen, graves, agudos, balance y loudness tal y como se indica en 6.6. Ajuste de los niveles de audio. Utilizando la función rápida indicada, el modo ideal quedará grabado automáticamente.

¿Cómo se activa?

Pulsando simultáneamente las teclas +/- se activan el modo ideal de audio.

6.10 Temporizador acústico

¿Qué es?

El Mando del kit suministra un temporizador programable, el cual activará una señal acústica característica al finalizar el tiempo de espera programado (entre 1 y 240 minutos).

¿Cómo se programa?

Marcar el tiempo que se desea temporizar, por ejemplo 121 minutos, seguido de la tecla de inicio del timer.

Si se pulsa directamente la tecla de inicio del timer sin haber seleccionado un tiempo, se tomará por defecto el último valor que se haya utilizado para esta función.

¿Cómo se desactiva?

Con la tecla de fin del timer la operación queda interrumpida.

Secuencia teclas El display muestra

	98.6VOL 72IDEAL √IDEAL
	121:00

CC-1140-02.1

6.11 Despertadores

El Mando dispone de dos despertadores programables por separado, cada uno de los cuales puede funcionar de dos modos diferentes:

Despertador en modo beep:

☑ actúa tanto si el Mando está apagado como encendido
a la hora y días programados el Mando se enciende y se activa una señal beep característica, diferente para el despertador 1 y 2, y de volumen programable
incorpora una función de "retraso": tras un pulso corto de cualquier tecla devuelve al Mando al estado en el que estaba (standby o música), y a los 4' se vuelve a activar la señal beep
para cancelar definitivamente el despertador se mantiene pulsada cualquier tecla hasta oir un beep continuo: volverá al estado en el que estaba (standby o música) y finaliza la función despertador
si se apaga o se enciende el Mando durante el período de "retraso", finaliza la función despertador
asimismo, si pasan 4' sin que nadie pulse ninguna tecla, el Mando volverá al estado en el que estaba (standby o música) y finaliza la función despertador

Despertador en modo música:

X actúa sólo cuando el Mando está apagado
a la hora y días programados el Mando se enciende con el último canal de música que estaba activo anteriormente
☑ el volumen es programable y diferente para los dos despertadores

¿Cómo se programan?

Accediendo al menú de programación seleccionaremos el estado ON/OFF, hora y días de la semana en la que debe actuar esta función, así como el modo de funcionamiento y el volumen. Ver 5.1 Programación del despertador 1 y 2.

¿Cómo se activan/desactivan?

Con las funciones rápidas...

Los iconos 1 ◆ 2 indican el estado de los despertadores (activado/desactivado) .

Secuencia teclas El display muestra
1 1 PRG1 2abc PRG	DESPERTADOR 1DESPERTADOR 2
1 FRG2xx PRG	DESP1 √DESP2 √1 ⬇ 2

CC-1140-02.1

7. Manejo desde el mando a distancia por IR

CC-1140-02.1

8. Guía de referencia rápida

KBSOUND®PREMIUM

-OPCIONES DE MENU

Para acceder directamente a la función elegida debe pulsar la secuencia numérica de dicha función, después pulsar PAG y efectuar las modificaciones que desee. Para validar la operación vuelva a pulsar PRG.

RELOJES

1.1 Despertador 1
1.1.1 Estado ON/OFF
1.1.2 Hora minutes
1.1.2 Hord, Minibus 1.1.3 Dive
1.1.3 Días semana
1.1.4 lipo
1.1.5 Volumen
1.2 Despertador 2
1.2.1 Estado ON/OFF
1.2.2 Hora minutes
1.2.2 Hora, mimola 1.2.3 Días comang
1.2.3 Dias semanda
1.2.4 lipo
1.2.5 Volumen

1.3 Auto standby

1.3.1 Estado'ON/OFF

1.3.2 Hora minutos

1.3.3 Días semang

1.5.5 Dias semundi

1.4 Sleep

1.4.1 Minutos

1.5 Hora

1.5.1 Hora, minutos

1.5.2 Día, mes, año

SINTONIZADOR FM

2.1 Sensibilidad búsqueda FM

2.2 Borrar memorias FM

2.3 Autoscan

AJUSTES

3.1 Grabar "IDEAL"

3.2 Iluminación apagado

3.2 Iluminación apogados 3.2 Iluminación anecdido

3.5 Nominalacion encendido

OPCIONES DE CONFIGURACION

Para acceder directamente a la función elegida debe pulsar la secuencia numérica de dicha función, después pulsar 2" y efectuar las modificaciones que desee. Para validar la operación vuelva a pulsar PPG.

1. Idioma
2. Mensaje bienvenida del Mando
3. Permiso grabar memorias FM
4. Mando IR
5. Borrar configuración.

OPCIONES PRG

DE INSTALACION

Para acceder directamente a la función elegida debe pulsar la secuencia numérica de dicha función, después pulsar 📄️ 2" y efectuar las modificaciones que desee. Para validar la operación vuelva a pulsar 📄º .

1. Mono/Stereo
2. Salida audio
3. Borrar instalación
4. Versión software

FUNCIONES ESPECIALES CON ACCESO RAPIDO

2" Activar Sleep

1 + PRG Estado despertador 1 ON/OFF

2 da + PRG Estado despertador 2 ON/OFF

3 ^nd + PRG Estado auto standby ON/OFF

8 L+PRG Grabar "Ideal"

- + Activar Ideal

Para acceder a ésta función deben pulsarse las teclas indicadas simultáneamente.

9. Especificaciones técnicas

10. Accesorios

42691/A1	MIN	NORMAL	MAX	NOTAS
Dimensiones		135,5x70,5x44		mm	exterior (ancho x alto x fondo)
		116x54x36		mm	hueco (ancho x alto x fondo)
		98x51		mm	frontal (ancho x alto)
Alimentación	12	15	10	Vdc	regletas 2(+ ) 4(-)
Consumo	120	220	500	mA	modelo 42691, regleta 2
	54	154	434	mA	modelo 426A1, regleta 2
Señai de entrada		100		mVeff	jack 3,5mm
Impedancia de entrada		100000		ohms	jack 3,5mm
Señai de salida (sobre 16 ohn)			1,5	W	regletas 05.06
Banda de paso	20		15000	Hz
Distorsión		0,1	0,4	%
Rango de frecuencias	87,5		108	MHz
Impedancia de antena		75		ohms	regletas A,M
Sensibilidad de antera		3,5	5	uV
Distorisión del sintonizador			3	%
Número de memorias			20

Colores disponibles: blanco, marfil, negro. Próximamente nueva gama.

Carátula para kit.

Colores disponibles: blanco, marfil, negro Próximamente nueva gama.

KBSOUND®PREMIUM

RÉGLETTES DE RACCORDEMENT

Informe de la versión de software.

Electrónica Integral de Sonido S.A. se reserva el derecho de introducir modificaciones sin previo aviso. Electrónica Integral de Sonido S.A. no se responsabiliza de los errores u omisiones de este manual.
