Type de produit	Scie radiale combinée
Marque	Silverline
Modèle	262705
Tension nominale	230-240 V ~ 50 Hz
Puissance absorbée	1400 W
Vitesse à vide	5000 min⁻¹
Diamètre maxi de lame	210 mm
Alésage de lame	25,4 mm
Profondeur de coupe maxi	50 mm
Capacité de coupe droite (l x h)	120 mm x 50 mm
Capacité de coupe d'onglet 45° (G/D) x 0°	80 mm x 50 mm
Capacité de coupe biseau 0° x 45° (G)	120 mm x 30 mm
Capacité de coupe combinée 45°G x 45°R	80 mm x 30 mm
Plage de coupe d'onglet	0° à 45° gauche et droite
Plage de coupe de biseau	0° à 45° gauche
Indice de protection	IP20
Classe de protection	II (double isolation)
Poids	6 kg
Longueur du câble d'alimentation	2,0 m
Pression acoustique LPA	89 dB(A)
Puissance acoustique LWA	102 dB(A)
Niveau de vibration (poignée principale)	6,0 m/s²
Accessoires fournis	Lame 24 dents, clés Allen, stabilisateur arrière, sac à poussière
Garantie	3 ans (sur enregistrement)

FOIRE AUX QUESTIONS - 262705 SILVERLINE

Quel type de lame puis-je utiliser sur cette scie ?

Utilisez des lames de 210 mm de diamètre avec un alésage de 25,4 mm. La lame fournie est en carbure (TCT) de 2,8 mm d'épaisseur et 24 dents. N'utilisez jamais de lames en acier rapide (HSS) ou des lames endommagées.

Comment régler la coupe d'onglet ?

Desserrez la molette de blocage des coupes d'onglet (20), tournez le plateau (17) à l'angle désiré (0° à 45° gauche/droite) à l'aide de l'indicateur (9) et de l'échelle (11). Resserrez la molette avant de couper. Des crans d'arrêt facilitent le réglage aux angles courants.

Comment régler la coupe en biseau ?

Desserrez la molette de l'angle de biseau (31), inclinez la tête de coupe vers la gauche (0° à 45°) à l'aide de la poignée de transport (38) et alignez l'indicateur (32) sur l'échelle (30). Resserrez la molette. Verrouillez d'abord l'angle d'onglet si nécessaire.

Comment changer la lame de scie ?

Débranchez l'appareil. Levez la tête de coupe, retirez la vis du carter de protection pivotant, soulevez le carter. Verrouillez l'arbre avec le bouton (37), dévissez l'écrou de fixation (24) dans le sens horaire (filetage gauche). Remplacez la lame en respectant le sens de rotation, puis revissez dans le sens antihoraire. Remontez le carter et vérifiez son fonctionnement.

Comment monter la scie sur un établi ?

Utilisez les trous de montage (10, 15, 21, 28) pour fixer la scie à un établi ou une planche d'au moins 13 mm d'épaisseur avec des écrous autobloquants et rondelles (non fournis). Ne serrez pas excessivement. Pour une version portable, montez la scie sur une planche et fixez la planche sur le support de travail.

Pourquoi ma scie vibre-t-elle excessivement ?

Les causes possibles sont : lame déformée ou endommagée (remplacez-la), lame mal montée (réinstallez-la correctement), ou un défaut de l'appareil (contactez un centre de réparation agréé Silverline).

Quel entretien régulier est nécessaire ?

Débranchez toujours l'appareil. Nettoyez régulièrement les orifices de ventilation avec de l'air comprimé sec. Lubrifiez légèrement les parties mobiles avec un lubrifiant adapté. Vérifiez le serrage des vis et l'état du câble d'alimentation. Remplacez les balais de charbon lorsqu'ils sont usés (capots latéraux).

Puis-je couper du métal avec cette scie ?

Non, cette scie est conçue pour le bois et les matériaux composites. N'utilisez pas de lames pour métal ou maçonnerie, sauf si la lame est spécifiquement conçue pour ces matériaux et compatible avec la scie.

Comment régler l'angle de biseau à 0° ?

Placez la tête de coupe à 0° sur l'échelle de biseau et abaissez-la, verrouillez avec la goupille (36). Vérifiez l'équerrage avec une équerre entre le plateau et la lame. Si nécessaire, ajustez les boulons à six pans à la base de la tête de coupe (écrous fins) pour incliner la lame jusqu'à obtenir 90° avec le plateau.

Que faire si la scie ne démarre pas ?

Vérifiez le fusible de la prise et remplacez-le si besoin. Les balais de charbon peuvent être usés (faites-les remplacer par un centre agréé). Si le problème persiste, l'appareil est peut-être défectueux : contactez un centre de réparation agréé Silverline.

MODE D'EMPLOI 262705 SILVERLINE

Scie radiale combinée 1400 W

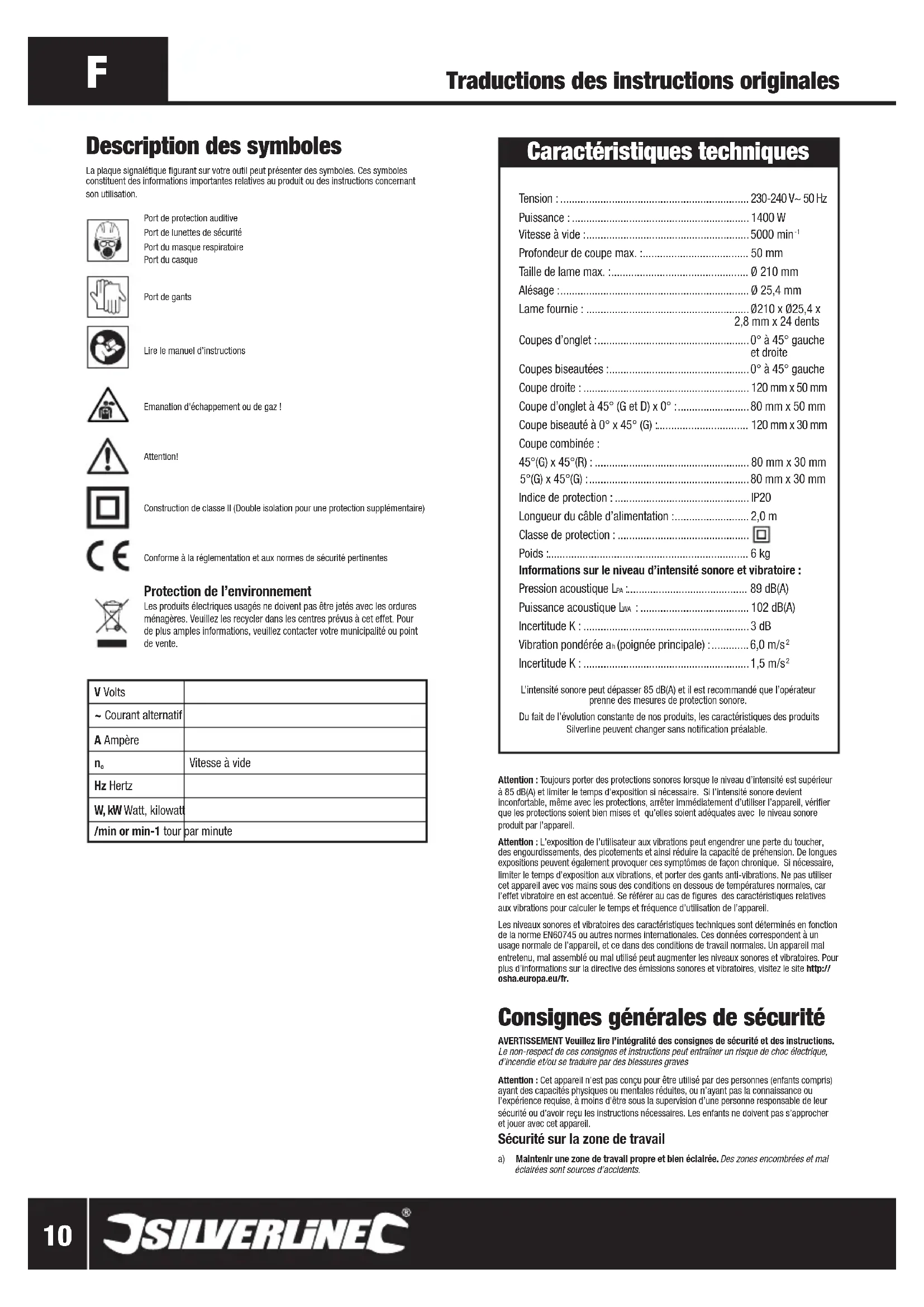

Description des symboles

La plaque signalétique figurant sur votre outil peut présenter des symboles. Ces symboles constituent des informations importantes relatives au produit ou des instructions concernant son utilisation.

Port de protection auditive Port de lunettes de sécurité Port du masque respiratoire Port du casque

Port de gants

Lire le manuel d'instructions

Emanation d'échappement ou de gaz !

Attention!

Construction de classe II (Double isolation pour une protection supplémentaire)

Conforme à la réglementation et aux normes de sécurité pertinentes

Protection de l'environnement

Les produits électriques usagés ne doivent pas être jetés avec les ordures ménagères. Veuillez les recycler dans les centres prévus à cet effet. Pour de plus amples informations, veuillez contacter votre municipalité ou point de vente.

V Volts
~ Courant alternatif
A Ampère
n_o	Vitesse à vide
Hz Hertz
W, kW Watt, kilowatt
/min or min-1 tour par minute

Caractéristiques techniques

Tension : 230-240 V\~50 Hz

Puissance : 1400 W

Vitesse à vide : 5000 min ^-1

Profondeur de coupe max. : 50 mm

Taille de lame max. : 0 210 mm

Alésage : 0 25,4 mm

Lame fournie : 0210 x 025,4 x 2,8 mm x 24 dents

Coupes d'onglet :....0° à 45° gauche et droite

Coupes biseautées : 0° à 45° gauche

Coupe droite : 120 mm x 50 mm

Coupe d'onglet à 45° (G et D) x 0° :....80 mm x 50 mm

Coupe biseauté à 0° x 45° (G) : 120 mm x 30 mm

Coupe combinée :

45^(G) × 45^(R) : 80 mm x 30 mm

5^(G) × 45^(G) : 80 mm x 30 mm

Indice de protection : IP20

Longueur du câble d'alimentation : 2,0 m

Classe de protection : ......

Poids: 6 kg

Informations sur le niveau d'intensité sonore et vibratoire :

Pression acoustique L _PA : 89 dB(A)

Puissance acoustique LWA : 102 dB(A)

Incertitude K : 3 dB

Vibration pondérée a _h (poignée principale) :......6,0 m/s ^2

Incertitude K: 1,5 m/s²

L'intensité sonore peut dépasser 85 dB(A) et il est recommandé que l'opérateur prenne des mesures de protection sonore.

Du fait de l'évolution constante de nos produits, les caractéristiques des produits Silverline peuvent changer sans notification préalable.

Attention : Toujours porter des protections sonores lorsque le niveau d'intensité est supérieur à 85 dB(A) et limiter le temps d'exposition si nécessaire. Si l'intensité sonore devient inconfortable, même avec les protections, arrêter immédiatement d'utiliser l'appareil, vérifier que les protections soient bien mises et qu'elles soient adéquates avec le niveau sonore produit par l'appareil.

Attention : L'exposition de l'utilisateur aux vibrations peut engendrer une perte du toucher, des engourdissements, des picotements et ainsi réduire la capacité de préhension. De longues expositions peuvent également provoquer ces symptômes de façon chronique. Si nécessaire, limiter le temps d'exposition aux vibrations, et porter des gants anti-vibrations. Ne pas utiliser cet appareil avec vos mains sous des conditions en dessous de températures normales, car l'effet vibratoire en est accentué. Se référer au cas de figures des caractéristiques relatives aux vibrations pour calculer le temps et fréquence d'utilisation de l'appareil.

Les niveaux sonores et vibratoires des caractéristiques techniques sont déterminés en fonction de la norme EN60745 ou autres normes internationales. Ces données correspondent à un usage normale de l'appareil, et ce dans des conditions de travail normales. Un appareil mal entretenu, mal assemblé ou mal utilisé peut augmenter les niveaux sonores et vibratoires. Pour plus d'informations sur la directive des émissions sonores et vibratoires, visitez le site http://osha.europa.eu/fr.

Consignes générales de sécurité

AVERTISSEMENT Veuillez lire l'intégralité des consignes de sécurité et des instructions. Le non-respect de ces consignes et instructions peut entraîner un risque de choc électrique, d'incendie et/ou se traduire par des blessures graves

Attention : Cet appareil n'est pas conçu pour être utilisé par des personnes (enfants compris) ayant des capacités physiques ou mentales réduites, ou n'ayant pas la connaissance ou l'expérience requise, à moins d'être sous la supervision d'une personne responsable de leur sécurité ou d'avoir reçu les instructions nécessaires. Les enfants ne doivent pas s'approcher et jouer avec cet appareil.

Sécurité sur la zone de travail

a) Maintenir une zone de travail propre et bien éclairée. Des zones encombrées et mal éclairées sont sources d'accidents.

b) Ne pas utiliser d'outils électriques dans des environnements explosifs, tels qu'à proximité de liquides, de gaz ou de poussières inflammables. Les appareils électriques produisent des étincelles susceptibles d'enflammer la poussière ou les vapeurs présentes.
c) Eloigner les enfants et les passants pendant l'utilisation d'un appareil électrique. Ceux-ci peuvent provoquer une perte d'attention et faire perdre la maîtrise de l'appareil.

Sécurité électrique

a) La prise d'un apparell électrique doit être adaptée à la prise du secteur. Ne jamais modifier la prise en aucune façon. Ne jamais utiliser d'adaptateur sur la prise électrique d'appareil mis à la terre. Des prises non modifiées, adaptées aux boîtiers de prise de courant, réduiront le risque de décharge électrique.
b) Eviter le contact corporel avec les surfaces mises à la terre telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de décharge électrique est plus important si le corps est mis à la terre.
c) Ne pas exposer l'appareil électrique à la pluie ou à l'humidité. L'infiltration d'eau dans un appareil électrique accroît le risque de décharge électrique.
d) Ne pas maltraiter le cordon électrique. Ne jamais utiliser le cordon électrique pour porter, tirer ou débrancher l'appareil. Protéger le cordon électrique de la chaleur, du contact avec l'essence, des bords tranchants et pièces rotatives. Un cordon électrique endommagé ou entortillé accroît le risque de décharge électrique.
e) Lors d'une utilisation de l'appareil électrique en extérieur, se servir d'une rallonge appropriée à une utilisation en extérieur. Cela réduit le risque de décharge électrique.
f) Si une utilisation de l'appareil électrique dans un environnement humide ne peut être évitée, utiliser une alimentation protégée par un disjoncteur différentiel. L'utilisation d'un disjoncteur différentiel réduit le risque de décharge électrique.

Sécurité des personnes

a) Rester vigilant et faire preuve de bon sens lors de la manipulation de l'appareil. Ne pas utiliser un appareil électrique lorsque l'on se trouve dans un état de fatigue, ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention pendant l'utilisation d'un outil électrique peut se traduire par des blessures graves.
b) Porter un équipement de protection approprié. Toujours porter une protection oculaire. Le port de masque à pousslères, chaussures de sécurité antidérapantes, casque de sécurité et protections antibruit adaptés aux différentes conditions de travail réduit le risque de blessures corporelles.
c) Eviter tout démarrage accidentel. S'assurer que l'interrupteur marche- arrêt soit en position d'arrêt avant de brancher l'appareil sur l'alimentation secteur ou d'installer la batterie, de prendre l'appareil ou de le transporter. Porter un appareil électrique tout en maintenant le doigt posé sur l'interrupteur ou brancher un appareil électrique dont l'interrupteur est sur la position de marche est source d'accidents.
d) Enlever toute clé et tout instrument de réglage avant de mettre l'appareil électrique en marche. Une clé ou un Instrument de réglage laissé fixé à un élément en rotation de l'appareil électrique peut entraîner des blessures physiques.
e) Ne pas essayer d'atteindre une zone hors de portée. Se tenir toujours en position stable permettant de conserver l'équilibre. Cela permet de mieux contrôler l'appareil électrique dans des situations inattendues.
f) Porter des vêtements appropriés. Ne pas porter de vêtements amples ou des bijoux pendants. Eiigner cheveux, vêtements et gants des pièces en mouvement. Les vêtements amples, les bijoux pendants et cheveux longs peuvent être happés par les pièces en rotation.
g) Si l'appareil est pourvu de dispositifs destinés au raccord d'équipements d'extraction et de récupération de la poussière/sciure, s'assurer qu'ils soient bien fixés et utilisés correctement L'utilisation de ces dispositifs peut réduire les risques dus à la poussière.

Utilisation et entretien des appareils électriques

a) Ne pas forcer sur l'apparell électrique. Utiliser l'apparell électrique approprié au travail à effectuer. Un apparell électrique adapté et employé au rythme pour lequel il a été conçu permettra de réaliser un travail de meilleure qualité et dans de meilleures conditions de sécurité.
b) Ne pas utiliser un appareil électrique dont l'interrupteur marche-arrêt est hors service. Tout appareil électrique dont la commande ne s'effectue plus par l'interrupteur marche-arrêt est dangereux et doit être réparé.
c) Débrancher l'appareil électrique ou démonter sa batterie avant d'effectuer tout réglage ou changement d'accessoire et avant de le ranger. De telles mesures préventives réduiront les risques de démarrage accidentel.
d) Ranger les appareils électriques inutilisés hors de portée des enfants et ne pas permettre l'utilisation de cet appareil aux personnes non habituées à son manlement ou n'ayant pas lu les présentes Instructions. Les appareils électriques sont dangereux dans les mains d'utilisateurs inexpérimentés.
e) Veiller à l'entretien des appareils électriques. Vérifier que les éléments rotatifs soient bien alignés et non grippés. S'assurer de l'absence de pièces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'appareil. Si l'appareil électrique est endommagé, le faire réparer avant toute utilisation. De nombreux accidents sont dus à l'utilisation d'appareils électriques mal entretenus.
f) Veiller à ce que les outils de coupe soient tenus affûtés et propres. Des outils de coupe bien entretenus, aux tranchants bien affûtés, sont moins susceptibles de se gripper et sont plus faciles à contrôler.
g) Utiliser l'appareil électrique, les accessoires et outils à monter conformément à ces instructions, en tenant compte des conditions de travail et de la tâche à réaliser. Toute utilisation d'un appareil électrique autre que celle pour laquelle il a été conçu peut entraîner des situations à risque.

ATTENTION : Lorsque utilisé en Australie ou en Nouvelle Zélande, il est recommandé que cet appareil soit toujours alimenté via un disjoncteur différentiel ayant un courant résiduel de 30 mA ou moins.

Révision

a) Ne faire réparer votre appareil électrique que par un réparateur qualifié utilisant uniquement des pièces de rechange Identiques. Cela permet de maintenir la sécurité d'utilisation de l'appareil électrique.

Consignes de sécurité relatives aux scies circulaires

AVERTISSEMENT : Avant de brancher l'outil sur l'alimentation secteur, vérifiez bien que la tension d'alimentation soit la même que celle indiquée sur la plaque signalétique de l'outil. Une alimentation électrique dont la tension est supérieure à celle indiquée sur l'outil risque d'entraîner des blessures chez l'utilisateur et des dommages sur l'outil. En cas de doute, ne branchez pas l'outil. L'utilisation d'une source de courant dont la tension est inférieure à celle indiquée sur l'outil peut endommager le moteur.

a) Il est interdit à toute personne de moins de 18 ans d'employer cet appareil.
b) L'utilisation d'une scie circulaire demande le port d'équipements de sécurité tels que lunettes ou visière de sécurité, casque anti-bruit et habillement protecteur tel que gants de sécurité.
c) Les outils électriques portatifs produisent des vibrations. Les vibrations peuvent provoquer des maladies. En conservant la chaleur, des gants portés par l'utilisateur peuvent lui permettre de maintenir une bonne circulation sanguine dans les doigts. Les outils portatifs ne doivent pas être utilisés pendant de longues périodes sans marquer une pause.
d) Utilisez toujours les lames recommandées, de la taille indiquée et de l'alésage indiqué. Les lames non adaptées aux éléments de montage prévus sur la scie présenteront des défauts de concentricité et conduiront à une mauvaise maîtrise de la machine.
e) Dans la mesure du possible, utilisez un système d'extraction des poussières pour contrôler la poussière/les déchets.
f) En fonctionnement, les outils électriques doivent toujours être tenus par les surfaces de préhension isolantes, ce qui garantit votre protection en cas de contact entre l'appareil et son cordon d'alimentation ou des fils électriques cachés. Tout contact entre un fil sous tension et les parties métalliques apparentes de l'appareil peut entraîner un risque de choc électrique si l'utilisateur vient à toucher ces parties métalliques.
g) Gardez toujours les mains à distance de la zone de coupe et de la lame. En tenant l'outil à deux mains, la lame ne risque pas de vous blesser. Tenez d'une main la poignée principale, de l'autre la poignée secondaire ou le carter du moteur.
h) Ne tentez pas de couper des matériaux plus épais que ceux recommandés dans ce manuel.
i) Adaptez la profondeur de coupe en fonction de l'épaisseur de la pièce à couper, c'est-à-dire que la lame ne doit ressortir sous la pièce à couper que sur une longueur inférieure à la taille d'une dent.
j) Assurez-vous que la pièce à couper se trouve sur des supports adéquats. Les grosses pièces peuvent ployer sous leur propre poids et ainsi coincer la lame. Les panneaux et pièces de grande taille doivent être soutenus de manière adéquate de chaque côté de la ligne de coupe, bien à proximité de celle-ci, ainsi que sur les bords.
k) Assurez-vous que tous les supports et les câbles électriques se trouvent en dehors du trait de coupe.
I) Immobilisez toujours la pièce à couper sur une surface stable à l'aide d'instruments vous laissant libre de vos mouvements, en les plaçant de manière qu'ils n'entraînent pas le grippage de la lame ou la perte du contrôle de la machine.
m) Pour des coupes de précision, et pour empêcher le grippage de la lame, utilisez toujours un guide de coupe.
n) Ne tenez jamais la pièce à couper dans la main ou en vous servant de votre jambe comme point d'appui lors de la coupe.
o) Ne vous placez jamais dans l'axe de la lame lors du maniement de l'appareil.
p) Tenez compte du fait que la lame ressortira par dessous la pièce à couper.
q) Ne placez pas vos dolgts sous la pièce à couper car le carter de protection de lame ne permettrait plus de vous en protéger.
r) Tenez compte du sens de rotation du moteur et de la lame.
s) Examinez préalablement la pièce à couper et retirez les clous et autres objets étrangers.
t) N'appliquez jamais de force latérale ou de torsion sur la lame lors de la coupe.
u) Si la coupe entreprise ne doit pas parvenir jusqu'au bord de la pièce à couper, ou si la lame se grippe en cours de coupe, laissez-la lame s'arrêter complètement avant de lever la scie.
v) Ne commencez jamais à dégager une lame coincée avant d'avoir bien débranché la machine.
w) Ne jamais faire reculer la scie lors de la coupe.
x) Attention aux projections de débris. Dans certaines circonstances, des éclats de matériau peuvent se trouver projetés à grande vitesse. Il appartient à l'utilisateur de s'assurer que toute personne également présente dans la zone de travail soit protégée contre ces projections.
y) Si l'on vous interrompt durant la coupe, finissez l'action entreprise et éteignez bien la machine avant de lever les yeux de l'ouvrage.
z) Le boulon ainsi que les rondelles de montage de la lame ont été spécialement conçus pour cette scie. Pour préserver les performances et le bon fonctionnement de la machine, n'utilisez jamais de boulons et rondelles abîmés ou inadaptés.

aa) Inspectez régulièrement le carter de protection de la lame. Si le carter ne revient pas automatiquement sur la lame, faites réviser l'appareil avant toute utilisation. N'utilisez jamais un dispositif quelconque pour maintenir le carter de protection de la lame en position ouverte. Si vous faites tomber la scie, le carter de protection peut être tordu. Soulevez le carter de protection à l'aide du levier du carter de protection et assurez-vous qu'il peut se déplacer librement et ne touche pas la lame ou une autre pièce, à tous les angles et toutes les profondeurs de coupe.
bb) Vérifiez toujours que le carter de protection recouvre la lame avant de poser la scie sur une surface après utilisation. Une lame en mouvement qui n'est pas protégée par le carter de protection déplacera la scie vers l'arrière, coupant tout ce qui se trouve sur son passage. Soyez conscient que la lame de la scie reste n mouvement pendant un certain temps après que la gâchette marche-arrêt ait été relâchée.
cc) Vérifiez régulièrement que toutes les fixations par écrous, boulons et autres soient bien serrées.

L'outil doit être uniquement utilisé dans son but prescrit. Toute autre utilisation que celle indiquée dans le présent manuel sera considérée impropre. Tout dommage et toute lésion découlant d'une quelconque utilisation impropre de l'outil relèveront de la responsabilité de l'utilisateur et non pas de celle du fabricant.

Le fabricant ne saurait être responsable d'aucune modification apportée à l'outil ni d'aucun dommage résultant de telles modifications.

Même lorsque l'outil est utilisé comme indiqué, il est impossible d'éliminer tous les facteurs de risques résiduels

Se familiariser avec le produit

1 Roignée de fonctionnement
2 Câchette de mise en marche/arrêt
3 Levier de relâche
4 Cache des balais de charbon
5 Events du moteur
6 Dispositif de serrage
7 Dispositif de serrage de montage (D)
8 Guide
9 Indicateur d'angle des coupes d'onglet
10 Trou de montage sur établi
11 Échelle de coupes d'onglet
12 Vis d'insert de plateau
13 Passage de la lame
14 insert de plateau (plaque du trait de coupe)
15 Trou de montage sur établi
16 Socle
17 Plateau des coupes d'onglet
18 Dispositif de serrage de montage (G)
19 Boulon du guide (G)
20 Molette de blocage des coupes d'onglet
21 Frou de montage sur établi
22 Carter de protection pivotant de la lame
23 Lame de scie
24 Boulon de fixation de la lame
25 Sac à poussière
26 Indicateur de rotation
27 Carter de protection fixe
28 Trou de montage sur établi
29 Trous d montage du stabilisateur

30 Echelle de l'angle de biseau

31 Molette de blocage de l'angle de biseau

32 Indicateur de l'angle de biseau

33 Trou de montage sur établi

34 Tubulure d'extraction de la poussière

35 Boulon du guide (D)

36 Goupille de verrouillage

37 Blocage de l'arbre

38 Poignée de transport

Accessoires (non illustrés)

• 2 clé à six pans
• Stabilisateur arrière
• Fixations du stabilisateur arrière

Usage conforme

- Appareil électroportatif portable ou à monter sur établi pour couper le bois et d'autres matériaux. Coupes droites, d'onglet, biseautées ou combinées (à onglet +biseau). La scie inclue est compatible pour le bois et le bois composite.

Déballage

• Déballez le produit avec soin. Veillez à retirer tout le matériau d'emballage et familiarisez-vous avec toutes les caractéristiques du produit.
• Si des pièces sont endommagées ou manquantes, faites-les réparer ou remplacer avant d'utiliser l'appareil.

Avant utilisation

ATTENTION : Assurez-vous que l'appareil soit débranché de sa source d'alimentation avant d'installer ou changer d'accessoire, ou faire des réglages.

Montage sur établi

IMPORTANT : Il est recommandé de monter la scie sur un établi ou sur une planche. Bien que la scie puisse être utilisée sans être montées sur un établi ou une planche, il y a un plus grand risque d'utilisation.

• Montez la scie sur un établi ou une planche de niveau et horizontal en utilisant des écrous autobloquants et des rondelles (non fourmis) à travers les trous de montage sur établi (10, 15, 21 et 28).
• Ne serrez pas excessivement car le socle pourrait se fissurer et s'endommager, ou n'utilisez pas des écrous qui ne sont pas de la bonne dimension pour les trous de montage sur établi.
• Autrement, montez la scie sur une planche de 13 mm d'épaisseur ou plus, et fixez la planche sur le support de travail ; ceci facilite le déplacement de la scie, en la fixant sur un support de travail là où vous en avez besoin.
• Lorsque vous utilisez une planche il peut être nécessaire de fraiser les rondelles et les écrous pour que la planche soit de niveau sur la surface sur laquelle elle est utilisée.

ATTENTION : Assurez-vous que la surface de montage solt plane, car une surface Irégulière peut provoquer un grippage des pièces ou un sciage imprécis.

Assembler le stabilisateur arrière.

- Lorsque la scie n'est pas fixée sur un étabill, Insérez toujours le stabilisateur arrière dans les trous de montage su stabilisateur (29). Ce stabilisateur permet d'éviter que la scie ne s'incline vers l'arrière pendant l'utilisation. Utilisez les fixations fournies pour attacher le stabilisateur.

Extraction de la poussière

• Le sac à poussière (25) s'attache sur la tubulure d'extraction de la poussière(34). Pour un fonctionnement plus efficace, videz le sac à poussière avant qu'il ne soit à moitié plein ; Ceci permet une meilleure circulation d'air dans le sac.
• Une extraction de la poussière optimale est obtenue en branchant un système d'extraction de la poussière ou un aspirateur sur la tubulure d'extraction de la poussière. Un adaptateur tiers peut être nécessaire.

Transport

- Pour transporter la scie, utilisez uniquement la poignée de transport (38) si la scie est détachée d'une planche ou d'un établi, et qu'aucun matériau ne soit attaché sur le socle. Lorsque la scie est montée sur une autre surface, déplacez-vous en maintenant seulement la planche ou l'établi, et gardez l'appareil bien droit. La scie peut être rangée et transportez avec la tête de coupe abaissée et sécurisée avec la goupille de verrouillage (36); cependant il existe un petit risque de vibration qui peut faire bouger la goupille de verrouillage et permettre que la tête de coupe s'élève.

Assembler et retirer la lame

ATTENTION : N'essayez jamais d'utiliser une lame avec des capacités plus grandes que celles indiquées pour la scie, car elle pourrait venir en contact avec les carters de protections. N'utilisez jamais une lame qui trop épaisse pour permettre à la rondelle extérieure de la lame de s'engager sur l'arbre ; cela empêchera la vis de la lame de fixer correctement la lame sur l'arbre. N'utilisez pas la scie pour couper du métal ou des matériaux de maçonnerie, à moins que la lame de la scie soit spécifiquement conçue pour ces matériaux. Assurez-vous que toutes les entretoises et les bagues de l'arbre qui peuvent être nécessaires, soient compatibles avec l'arbre et la lame installée.

ATTENTION : N'installez et n'utilisez jamais une lame qui est visiblement endommagée, déformée, émoussée ou avec des dents manquantes.

ATTENTION : N'installez et n'utilisez jamais une lame fabriquée à partir d'acier rapide.

IMPORTANT : Portez des gants lorsque vous manipulez les lames.

IMPORTANT : Même si la lame et préinstallée, et s'il s'agit de la première utilisation de la scie, vérifiez toujours que la lame soit bien fixée avant utilisation.

1. Assurez-vous que la tête de coupe soit dans sa position la plus haute.
2. Enlevez le carter de protection du bras de fonctionnement en retirant la vis carter de protection pivotant de la lame.(Image I et II).
3. Appuyez sur le bouton de relâche (3) et soulevez le carter de protection pivotant de la lame (22) vers le carter de protection fixe (27) (Image III).
4. Appuyez le blocage de l'arbre et faites tourner la lame jusqu'à ce que l'arbre se bloque.
5. Utilisez la clé à six pans fournie pour retirer l'écrou de fixation de la lame (24) et la bride.
6. Le support de montage possède un filetage à gauche donc faites tourner la clé à six pans dans le sens horaire pour dévisser l'écrou.
7. Bougez la lame légèrement vers la gauche pour libérer le support de montage et l'enlever du carter de protection fixe.
8. Vérifiez que la lame qui va être installée ne soit pas fortement usée, pliée, endommagée et qu'aucune dent ne soit manquante.
9. Vérifiez que la flèche indiquée sur le disque corresponde avec l'indicateur de rotation (26). Les dents doivent être dirigées vers la pièce de travail.
10. Vérifiez que le support de montage de la lame soit propre et sans copaux ni poussière, et placez la lame dans l'encastrement du carter de protection fixe et sur le support de montage.
11. Appuyez sur le verrouillage de l'arbre et replacez la bride de la lame et l'écrou de fixation de la lame et serrez dans le sens antihoraire sans serrer excessivement. Ne laissez pas la clé à six pans dans l'écrou après avoir serré.
12. Faites pivoter le carter de protection pivotant de la lame par-dessus la lame et replacez la vis du carter de protection de la lame sur le carter de protection inférieur du bras de fonctionnement (Image II et I)
13. Vérifiez le bon fonctionnement du carter de protection pivotant de la lame en appuyant sur le levier de relâche et en faisant monter et descendre la tête de coupe avec la poignée de fonctionnement.
14. Rebranchez sur la source d'alimentation et faites fonctionner la scie pendant une courte période pour s'assurer que la lame toume et fonctionne correctement.

Instructions d'utilisation

ATTENTION : Portez toujours des protections oculaires, des protections respiratoires et auditives adéquates, ainsi que des gants appropriés lorsque vous travaillez avec cette appareil.

Réglage de l'angle des coupes d'onglet

La molette de blocage de l'angle des coupes d'onglet (20) est utilisée pour bloquer le plateau à l'angle des coupes d'onglet désiré. La scie peut couper de 0° à 45° à gauche et à droite. Pour régler l'angle des coupes d'onglet :

1. Desserrez la molette de blocage de l'angle des coupes d'onglet
2. Faites tourner l'angle des coupes d'onglet avec la poignée de fonctionnement (1) sur la position désirée en utilisant l'indicateur de l'angle des coupes d'onglet (9) et l'échelle des coupes d'onglet (11). Le plateau des coupes d'onglet possède des clics d'arrêt à 0, 5, 10, 15, 22,5, 30, 35, 40 et 45° à gauche et à droite pour des réglages rapides des coupes d'onglet les plus communes.
3. Resserrez la molette de blocage de l'angle des coupes d'onglet à l'angle réglé.

ATTENTION : Assurez-vous de serrer la molette de blocage de l'angle des coupes d'onglet avant d'effectuer une coupe. Ne pas suivre cette procédure pourrait entraîner que le plateau bouge pendant la coupe et provoquer des blessures graves sur l'utilisateur.

Réglage de l'angle de biseau

La molette de l'angle de biseau (31) est utilisée pour régler la lame avec un angle de biseau voulu. Cette scie radiale effectue des coupes biseautées de 0° à 45° à gauche uniquement. Pour régler l'angle de biseau :

1. Assurez-vous que la molette de blocage de l'angle des coupes d'onglet (20) soit serrée.
2. Desserrez la molette de l'angle de biseau (31).
3. Inclinez la tête de coupe avec la poignée de transport (38)
4. Utilisez l'indicateur de l'angle de biseau (32) et l'échelle de l'angle de biseau (30) pour régler correctement l'angle de biseau souhaité.
5. Resserrez la molette de l'angle de biseau pour sécuriser la position

ATTENTION : Assurez-vous de bien serrer la molette de l'angle de biseau avant d'effectuer une coupe. Ne pas suivre cette procédure pourrait entrainer que le plateau bouge pendant la coupe et provoquer des blessures graves sur l'utilisateur.

Mise en marche/arrêt

1. Pour mettre la scie en marche, appuyez et restez appuyer sur la gâchette de mise en marche/arrêt (2)
2. Pour arrêter la scie, relâchez la gâchette de mise en marche/arrêt.

Effectuer une coupe

• Une scie radiale combinée permet d'utiliser un angle de coupe d'onglet avec un angle de biseau en même temps. Cette fonctionnalité permet de réaliser des cadres photo, des moulures, des boîtes avec des faces inclinées, et des charpentes de toit.
• Effectuez toujours un test sur une chute de bols avant d'effectuer une coupe sur une pièce de travail.
• Tirez sur le levier de relâche (3) et soulevez la tête de coupe jusqu'à sa position la plus haute.
• Desserrez la molette de blocage de l'angle des coupes d'onglet (20).
• Faltes tourner le plateau des coupes d'onglet (17) jusqu'à ce que l'Indicateur de l'angle des coupes d'onglet (9) soit aligné avec l'angle désiré sur l'échelle de l'angle des coupes d'onglet (11).
• Resserrez la molette de blocage de l'angle des coupes d'onglet.

ATTENTION : Assurez-vous de serrer la molette de blocage de l'angle des coupes d'onglet avant d'effectuer une coupe. Ne pas suivre cette procédure pourrait entraîner que le plateau bouge pendant la coupe et provoquer des blessures graves sur l'utilisateur.

1. Desserrez la molette de l'angle de biseau (31) et inclinez la tête de coupe vers la gauche à l'angle de biseau souhaité (entre 0° et 45°). Serrez la molette de l'angle de biseau.

2. Placez la pièce de travail à plat sur le plateau avec un des côtés bien apposé contre le guide (8). Si le bois est gauchi, placez la partie convexe contre le guide. Si l'on plaçait la partie concave contre le guide, le bois pourrait se casser et coincer la lame

3. Pour couper des longues pièces de bois, soutenez l'extrémité opposée du bois avec des servantes ou un plan de travail se trouvant au même niveau que la table de la scie.

4. Utilisez le dispositif de serrage (6) pour immobiliser la pièce de travail où cela est possible. Remarque : Il est possible d'enlever le dispositif de serrage en enlevant le dispositif de serrage de montage (7 et 18), et de le déplacer de l'autre côté du plateau. Assurez-vous que le dispositif de serrage de montage soit bien serré avant d'utiliser le dispositif de serrage (6).

5. Avant de mettre la scie en marche, effectuez une coupe-test pour vérifier qu'il n'y a aucun problème

6. Tenez fermement la poignée de fonctionnement (1) et appuyez sur la gâchette de mise en marche/arrêt(2). Laissez la lame atteindre sa vitesse maximale.

7. Appuyez sur le levier de relâche (3) et abaissez lentement la lame sur et à travers la pièce de travail.

8. Relâchez la gâchette de mise en marche/arrêt et laissez la lame de la scie s'arrêter de tourner avant relever la lame de la pièce de travail. Attendez que la lame s'arrête avant d'enlever la pièce de travail.

Accessoires

- Toute une gamme d'accessoires et de consommables, tels que des lames de scies, des dispositifs de serrage supplémentaires et des équipements de protection individuelle, est disponible depuis votre revendeur Silverline. Des pièces de rechange peuvent être obtenues depuis www.toolsparesonline.com.

Entretien

ATTENTION : Débranchez TOUJOURS l'apparell de sa source d'alimentation avant tout nettoyage ou entretien.

Réglage de l'angle de biseau à 0°

Vérification de l'angle

1. Desserrez la molette de l'angle de biseau (31) et placez la tête de coupe dans sa position la plus haute avec l'indicateur de l'angle de biseau à 0° sur l'échelle de l'angle de biseau (30). Serrez la molette de l'angle de biseau.
2. Abaissez la tête de coupe de sorte que la lame exposée se trouve dans le passage de la lame (13) et verrouillier cette position avec la goupille de verrouillage (36).
3. Revérifier que la tête de coupe soit droite et que l'indicateur de l'angle de biseau soit toujours à 0°.
4. Placez une équerre sur le plateau avec un côté court contre le plateau de coupe d'onglet (17) et l'autre côté court contre la lame (évitez les lames à pointe TCT). Voir Image IV.

Remarque : Si la lame n'est pas perpendiculaire avec le plateau de coupe d'onglet, un réglage est nécessaire.

Changement de l'angle

1. Il y a deux boulons à six pans sur la base de la section de la tête de coupe (l'écrou gauche est indiqué sur l'image V). Ils nécessitent d'être réglés pour déplacer l'ensemble de la tête de coupe pour l'incliner à gauche ou à droite et ainsi changer l'angle verticale de la lame.
2. Toumez l'écrou fin (écrou autobloquant) sur le filetage du boulon requis pour qu'il soit dans une position plus haute, et faite un petit réglage sur l'écrou avec la clé à six pans fournie (le réglage doit être très fin).
3. Resserrez l'écrou fin.

4. Vous pouvez avoir besoin de régler l'angle de biseau en desserrant la molette de l'angle de biseau pour vous puissiez déplacer la tête de coupe vers la gauche pour accéder au boulon dont vous avez besoin.

5. Remettez la tête de coupe dans sa position droite et revérifier l'alignement angulaire contre l'équerre.

6. Refaites les étapes ci-dessus jusqu'à atteindre un angle de 90°.
7. Serrez la molette de l'angle de biseau
8. Un léger réglage peut être effectué avec l'indicateur de l'angle de biseau (32) pour qu'il soit réglé à 0° lorsque l'équerre indique le réglage à 90° (Image IV).

Angle de coupe d'onglet à 0°

Le réglage important de l'angle de coupe d'onglet à 0° s'effectue en modifiant la position du guide (8)

1. Desserrez la molette de blocage de l'angle de coupe d'onglet (20).
2. Faites tourner l'angle de coupe d'onglet avec la poignée de fonctionnement (1) sur la position désirée à 0° en utilisant l'indicateur de l'angle de coupe d'onglet (9) avec l'échelle de l'angle de coupe d'onglet (11).
3. Resserrez la molette de blocage de l'angle de coupe d'onglet pour verrouiller le réglage de l'angle.
4. Abaissez la tête de coupe de sorte que la lame exposée se trouve dans le passage de la lame (13) et verrouillez cette position avec la goupille de verrouillage (36).
5. Utilisez l'équerre pour vérifier l'angle de 90° entre le guide (8) et la lame de scie (23)-voir Image IV.
6. Réglez la position du guide en desserrant les boulons du guide gauche (19) et droit (35) de sorte que le guide soit exactement à 90° en utilisant l'équerre.
7. Resserrez les deux boulons du guide.
8. Revérifiez que l'indicateur de l'angle de coupe d'onglet soit toujours à 0°. Un petit réglage de l'indicateur de l'angle de coupe d'onglet peut être effectué en desserrant la vis afin de légèrement ajuster sa direction.
9. Relâchez la goupille de verrouillage et laissez la tête de coupe revenir dans sa position la plus haute.

Remplacement de l'insert de plateau.

IMPORTANT : Si l'insert de plateau est endommagé ou fortement usé, il doit être remplacé pour assurer un fonctionnement sûr de l'apparell.

1. Pour remplacer l'insert de plateau (14) desserrez le boulon gauche du guide (19) et dévissez et enlevez le boulon droit du guide (35) et donnez un angle au guide pour l'éloigner de l'insert de plateau. Dévissez la vis de l'insert de plateau (12) et enlevez l'insert de plateau.
2. Nettoyez le passage de la lame (13) et installez le nouvel Insert de plateau. Remettez la vis de l'insert de plateau et vissez-la.
3. Remettez le guide dans sa position correcte puis le boulon droit du guide. Assurez-vous que le guide soit à l'angle correct avec l'équerre avant de resserrer les deux boulons du guide.
4. Pour s'assurer que le guide soit réglé au bon angle, avec l'appareil éteint, abaissez la lame et utilisez une équerre pour être sûr que la lame et le guide soient exactement à 90°

Inspection générale

• Vérifiez régulièrement que toutes les vis soient bien serrées. Elles peuvent devenir lâches avec le temps.
• Vérifiez régulièrement le bon état du câble d'alimentation avant chaque utilisation. Toute réparation en cas d'usure ou d'endommagement doit être effectuée par un centre de réparation agréé Silverline. Ce conseil s'applique également pour les rallonges utilisées avec cet appareil.
• Gardez l'appareil toujours propre. La poussière et la saleté provoquent l'usure rapide des éléments internes de l'appareil et réduit sa durabilité. Utilisez une brosse souple ou un chiffon sec pour le nettoyage. Si possible, nettoyez les orifices de ventilation à l'air comprimé propre et sec.
• Nettoyez le boitier de l'appareil avec un chiffon humide et un détergent doux. N'utilisez pas d'alcool ou d'essence ou de forts agents de nettoyage.
• N'utilisez jamais d'agents caustiques pour nettoyer les parties plastiques.

Nettoyage

Lubrification

- Lubrifiez légèrement toutes les parties mobiles régulièrement avec un vaporisateur de lubrifiant adéquat.

Remplacement des balais

• Avec le temps, les balais de charbon du moteur s'usent. Ce processus d'usure est accéléré si la machine est surchargée ou utilisée dans des environnements poussiéreux
• Si les balais sont excessivement usés, le rendement du moteur peut diminuer, la machine peut ne pas démarrer ou une quantité anormale d'étincelles peut être observée
• Pour remplacer les balais, retirer les capuchons de chaque côté de l'appareil. Enlever les deux balais usés, et remplacer-les par les nouveaux. Autrement, vous pouvez toujours les faire remplacer dans un centre d'entretien agréé.

Rangement

- La tête de coupe peut être abaissée et fixée avec la goupille de verrouillage (36) pour rendre la scie plus petite. Ranger cet outil dans un endroit sûr, sec et hors portée des enfants.

Recyclage

Lorsque l'appareil n'est plus en état de fonctionner et qu'il n'est pas réparable, recyclez l'appareil conformément aux régulations nationales.

• Ne jetez pas les outils électriques et autres équipements électriques ou électroniques(DEEE) avec les ordures ménagères
• Contactez les autorités locales compétentes en matière de gestion des déchets pour vous informer de la procédure à suivre pour recycler les outils électriques.

En cas de problème

Problème Cause possible Solution

Ne fonctionne pas	Fusible de la prise Remplacez le fusible
	Balais de charbon usés Faites remplacer les balais de charbon par un centre de réparation agréé Silverline
	Appareil défectueux Contactez un centre de réparation agréé Silverline
Qualité de coupe médiocre	Dents usées ou endommagées Remplacez la lame
	Mauvais choix de lame de scie Assurez-vous que la lame soit compatible avec le matériau à couper
	Caractéristiques inadéquates de la lame	Assurez-vous que les caractéristiques de la lame soient compatibles avec cette scie
	Lame de scie mal installée Enlevez la lame et ré-installez-la selon les instructions de ce manuel
Vibrations excessives de l'appareil lors de son fonctionnement	Lame de scie déformée, pliée ou endommagée Remplacez la lame immédiatement
	Lame de scie mal montée Ré-installez-la exactement selon les instructions de ce manuel
	Appareil défectueux Contactez un centre de réparation agréé Silverline
Onglets ou angle de biseau difficile à ajuster	Accumulation de poussière/sciures Aspirez la poussière /sciure

Garantie Silverline

Ce produit Silverline bénéficie d'une garantie de 3 ans

Enregistrez ce produit sur le site silverlinetools.com dans les 30 jours suivant l'achat afin de bénéficier de la garantie de 3 ans. La période de garantie commence à partir de la date d'achat figurant sur votre facture d'achat.

Enregistrement de votre achat

Visitez silverlinetools.com, sélectionnez le bouton d'enregistrement et saisissez :

• Vos informations personnelles
- Les informations concernant le produit et l'achat

Vous recevrez le certificat de garantie en format PDF. Veuillez l'imprimer et le conserver avec votre achat.

Conditions de garantie des outils Silverline

La période de garantie prend effet à compter de la date de l'achat en magasin, comme indiqué sur votre facture d'achat.

VEUILLEZ CONSERVER VOTRE FACTURE D'ACHAT.

Si ce produit est défectueux pendant les 30 jours qui suivent l'achat, retournez-le au magasin où vous l'avez acheté, avec votre facture, en expliquant en détail le problème. Le produit sera remplacé ou vous serez remboursé(e).

Si ce produit est défectueux après cette période de 30 jours, retourmez-le à :

Silverline Tools Service Centre PO Box 2988

Yeovil BA21 1WU, Royaume Uni

Toute demande de service sous garantie doit être soumise pendant la période de garantie.

Avant toute intervention sous garantie, vous devez présenter la facture d'achat originale sur laquelle doivent figurer la date d'achat, votre nom, votre adresse et le lieu d'achat.

Vous devez expliquer en détail la défaillance nécessitant réparation.

Les demandes de service sous garantie faites pendant la période de garantie seront vérifiées par Silverline Tools pour établir si la défaillance du produit est liée à un vice de matériau ou de fabrication.

Les frais de port ne seront pas remboursés. Les articles retournés doivent être convenablement propres et sûrs pour être réparés et devraient être emballés soigneusement pour éviter tout dommage ou toute blessure pendant le transport. Nous pouvons refuser les livraisons qui ne sont pas convenables ou sûres.

Toute intervention sera effectuée par Silverline Tools ou ses agents de réparation agréés.

La réparation ou le remplacement du produit ne dépassera pas la période de garantie.

Les anomalies que nous reconnaissons être couvertes par la garantie seront rectifiées par la réparation de l'outil, sans frais (hormis les frais de port) ou par son remplacement par un outil en parfait état de fonctionnement.

Les pièces ou les outils remplacés deviendront la propriété de Silverline Tools.

La réparation ou le remplacement de votre produit sous garantie vous apporte des avantages ; ces avantages s'ajoutent à vos droits statutaires en tant que consommateur sans les affecter aucunement.

La présente garantie couvre:

La réparation du produit, s'il peut être vérifié, à la satisfaction de Silverline Tools, que les défaillances du produit ont été provoquées par un vice de matériau ou de fabrication au cours de la période de garantie.

Si une pièce n'est plus disponible ou n'est plus fabriquée, Silverline Tools la remplacera par une pièce de rechange opérationnelle.

Utilisation de ce produit dans l'UE.

La présente garantie ne couvre pas:

Silverline Tools ne garantit pas les réparations nécessaires du produit engendrées par :

L'usure normale provoquée par l'utilisation conforme aux instructions d'utilisation, par exemple les lames, les charbons, les courroies, les ampoules, les batteries, etc.

Le remplacement de tout accessoire fourni tel que les forêts, les lames, les feuilles abrasives, les outils de coupes et les autres articles associés.

Les dommages et les défaillances accidentels causés par une utilisation ou un entretien négligent, une mauvaise utilisation, un manque d'entretien ou une utilisation ou une manipulation imprudente du produit.

L'utilisation du produit à des fins autres que son utilisation domestique normale.

Le moindre changement ou la moindre modification du produit.

L'utilisation de pièces et d'accessoires qui ne sont pas des composants véritables de Silverline Tools.

Une installation défectueuse (sauf si l'installation a été réalisée par Silverline Tools). Les réparations ou les modifications réalisées par des tiers autres que Silverline Tools ou ses agents de réparation agréés.

Les demandes de service autres que le droit de rectifier les défaillances de l'outil indiquées dans ces conditions de garantie ne sont pas couvertes par cette garantie.

Garantie batterie

Les batteries de Silverline sont garanties pour 30 jours. En cas de défaut sur une batterie enregistrée lors de la période de garantie batterie, Silverline la remplacera gratuitement. Cette garantie ne s'applique pas à l'utilisation commerciale et ne s'étend pas non plus à l'usure normale ou aux dommages causés par des accidents, des mauvais traitements ou une utilisation impropre.

Déclaration de conformité CE

Le soussigné : Mr Darrell Morris

Autorisé par : Silverline Tools

Déclare que le produit :

Code d'identification : 262705

Description: Scie radiale combinée 1400 W

Est conforme aux directives suivantes :

• Directive sur les machines 2006/42/CE
• Directive sur les basses tensions 2006/95/CE
- Directive sur la compatibilité électromagnétique 2004/108/CE
• Directive RoHS 2011/65/UE
• EN61029-2-9:2009, EN61029-1:2009+A11:2010, EN60825-1:2007
• EN55014-1:2006/+A1:2009+A2:2011, EN55014-2:1997/+A1:2001/+A2:2008
• EN61000-3-2:2006/+A1:2009/+A2:2009, EN61000-3-3:2008

Organisme notifié : Intertek Testing Services, Shanghai.

La documentation technique est conservée par : Powerbox International Ltd

Date : 27/06/14

Signature :

Mr Darrell Morris

Directeur général

Nom et adresse du fabricant ou de son représentant agréé :

Powerbox International Limited, numéro d'entreprise 06897059. Adresse légale : Central House, Church Street, Yeovil, Somerset BA20 1HH, United Kingdom.

Symbolerklärung

*Enregistrez votre produit en ligne dans les 30 jours. Sous réserve des termes et conditions appliquées

3 Jahre Garantie
