Produkttyp	Kombinierte Radialkappsäge
Marke	Silverline
Modell	262705
Nennspannung	230-240 V ~ 50 Hz
Leistungsaufnahme	1400 W
Leerlaufdrehzahl	5000 min⁻¹
Max. Sägeblattdurchmesser	210 mm
Bohrung	25,4 mm
Max. Schnitttiefe	50 mm
Schnittkapazität gerade (B x H)	120 mm x 50 mm
Schnittkapazität Gehrung 45° (L/R) x 0°	80 mm x 50 mm
Schnittkapazität Schrägschnitt 0° x 45° (L)	120 mm x 30 mm
Schnittkapazität kombiniert 45°L x 45°R	80 mm x 30 mm
Gehrungsbereich	0° bis 45° links und rechts
Schrägschnittbereich	0° bis 45° links
Schutzart	IP20
Schutzklasse	II (Doppelisolation)
Gewicht	6 kg
Netzkabellänge	2,0 m
Schalldruck LPA	89 dB(A)
Schallleistung LWA	102 dB(A)
Vibration (Haupthandgriff)	6,0 m/s²
Mitgeliefertes Zubehör	Sägeblatt 24 Zähne, Inbusschlüssel, hinterer Stabilisator, Staubbeutel
Garantie	3 Jahre (bei Registrierung)

Häufig gestellte Fragen - 262705 SILVERLINE

Welchen Sägeblatttyp kann ich für diese Säge verwenden?

Verwenden Sie Sägeblätter mit 210 mm Durchmesser und einer Bohrung von 25,4 mm. Das mitgelieferte Sägeblatt ist aus Hartmetall (TCT) mit 2,8 mm Stärke und 24 Zähnen. Verwenden Sie niemals HSS-Sägeblätter oder beschädigte Blätter.

Wie stelle ich den Gehrungsschnitt ein?

Lösen Sie den Feststellknopf für Gehrungsschnitte (20), drehen Sie den Drehtisch (17) mit Hilfe des Zeigers (9) und der Skala (11) auf den gewünschten Winkel (0° bis 45° links/rechts). Ziehen Sie den Knopf vor dem Schnitt wieder fest. Raststellungen erleichtern die Einstellung auf gängige Winkel.

Wie stelle ich den Schrägschnitt ein?

Lösen Sie den Feststellknopf für den Schrägwinkel (31), neigen Sie den Sägekopf mit dem Transportgriff (38) nach links (0° bis 45°) und richten Sie den Zeiger (32) an der Skala (30) aus. Ziehen Sie den Knopf fest. Verriegeln Sie gegebenenfalls zuerst den Gehrungswinkel.

Wie wechsle ich das Sägeblatt?

Trennen Sie das Gerät vom Netz. Heben Sie den Sägekopf an, entfernen Sie die Schraube der schwenkbaren Schutzhaube und heben Sie die Haube an. Arretieren Sie die Welle mit dem Knopf (37), schrauben Sie die Befestigungsmutter (24) im Uhrzeigersinn ab (Linksgewinde). Setzen Sie das neue Sägeblatt unter Beachtung der Drehrichtung ein und schrauben Sie die Mutter gegen den Uhrzeigersinn fest. Montieren Sie die Schutzhaube wieder und überprüfen Sie deren Funktion.

Wie montiere ich die Säge auf einer Werkbank?

Verwenden Sie die Montagelöcher (10, 15, 21, 28), um die Säge mit selbstsichernden Muttern und Unterlegscheiben (nicht im Lieferumfang) auf einer Werkbank oder einem Brett mit mindestens 13 mm Dicke zu befestigen. Ziehen Sie nicht zu fest an. Für eine tragbare Version montieren Sie die Säge auf einem Brett und befestigen Sie das Brett auf der Arbeitsunterlage.

Warum vibriert meine Säge übermäßig?

Mögliche Ursachen sind: verformtes oder beschädigtes Sägeblatt (ersetzen Sie es), falsch montiertes Sägeblatt (montieren Sie es korrekt) oder ein Gerätefehler (wenden Sie sich an eine autorisierte Silverline-Reparaturwerkstatt).

Welche regelmäßige Wartung ist erforderlich?

Trennen Sie das Gerät immer vom Netz. Reinigen Sie regelmäßig die Lüftungsöffnungen mit trockener Druckluft. Schmieren Sie bewegliche Teile leicht mit einem geeigneten Schmiermittel. Überprüfen Sie den Sitz der Schrauben und den Zustand des Netzkabels. Ersetzen Sie die Kohlebürsten, wenn sie abgenutzt sind (seitliche Abdeckungen).

Kann ich mit dieser Säge Metall schneiden?

Nein, diese Säge ist für Holz und Verbundwerkstoffe ausgelegt. Verwenden Sie keine Sägeblätter für Metall oder Mauerwerk, es sei denn, das Blatt ist speziell für diese Materialien ausgelegt und mit der Säge kompatibel.

Wie stelle ich den Schrägwinkel auf 0° ein?

Stellen Sie den Sägekopf auf 0° an der Schrägskala, senken Sie ihn ab und verriegeln Sie ihn mit dem Stift (36). Überprüfen Sie die Rechtwinkligkeit mit einem Winkel zwischen Tisch und Sägeblatt. Falls nötig, justieren Sie die Innensechskantschrauben an der Basis des Sägekopfes (Feinmuttern), um das Sägeblatt zu neigen, bis es 90° zum Tisch hat.

Was tun, wenn die Säge nicht startet?

Überprüfen Sie die Sicherung der Steckdose und ersetzen Sie sie bei Bedarf. Die Kohlebürsten könnten abgenutzt sein (lassen Sie sie von einer autorisierten Werkstatt ersetzen). Wenn das Problem weiterhin besteht, ist das Gerät möglicherweise defekt: Wenden Sie sich an eine autorisierte Silverline-Reparaturwerkstatt.

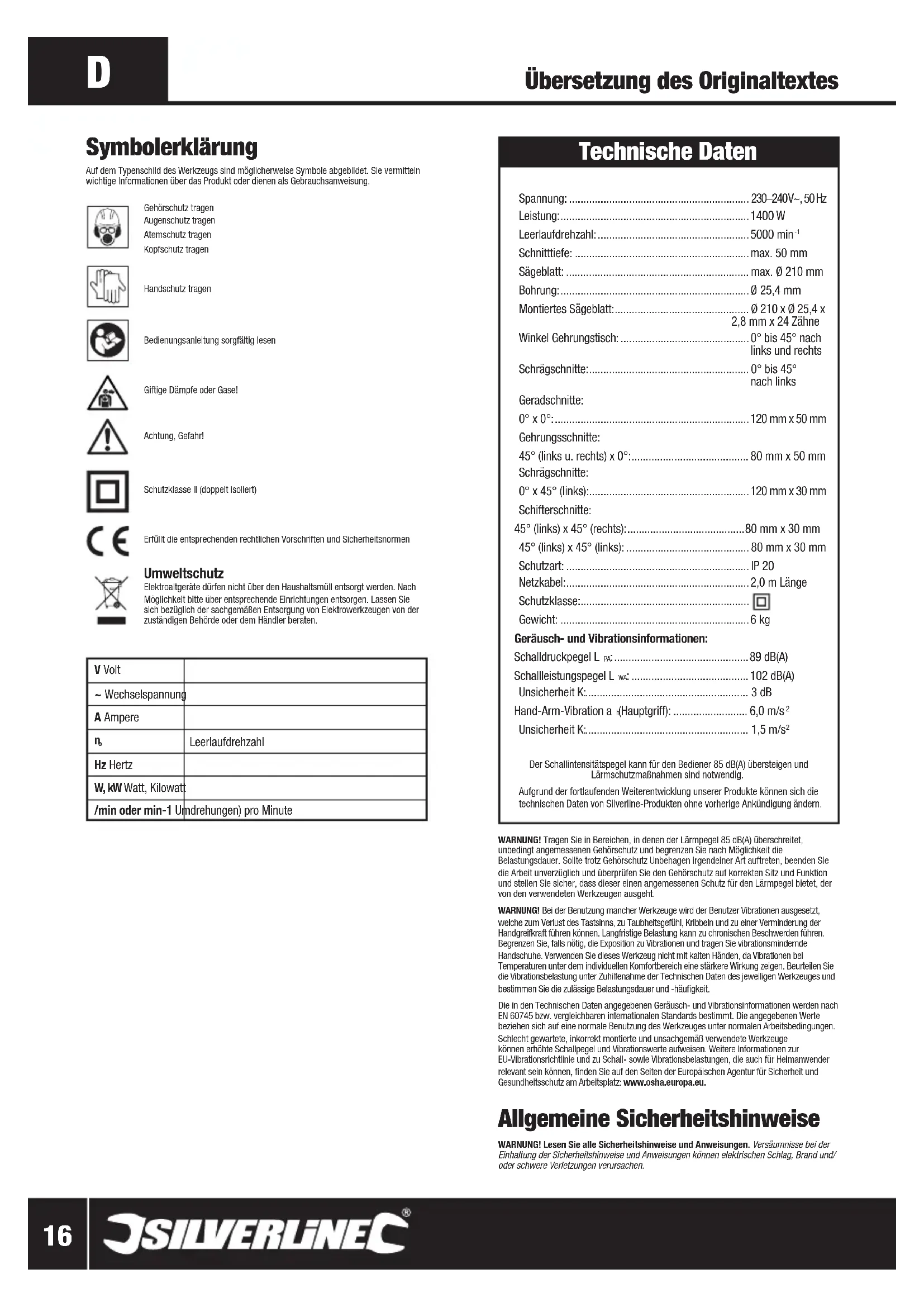

BEDIENUNGSANLEITUNG 262705 SILVERLINE

1400-W-Kapp- und Gehrungssäge

ESP Sierra ingletadora 1400 W

Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehörschutz tragen

Augenschutz tragen

Atemschutz tragen

Kopfschutz tragen

Handschutz tragen

Bedienungsanleitung sorgfältig lesen

Giftige Dämpfe oder Gase!

Achtung, Gefahr!

Schutzklasse II (doppelt isoliert)

Erfüllt die entsprechenden rechtlichen Vorschriften und Sicherheitsnormen

Umweltschutz

Elektroaltgeräte dürfen nicht über den Haushaltsmüll entsorgt werden. Nach Möglichkeit bitte über entsprechende Einrichtungen entsorgen. Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Elektrowerkzeugen von der zuständigen Behörde oder dem Händler beraten.

V Volt
~ Wechselspannung
A Ampere
n_b	Leerlaufdrehzahl
Hz Hertz
W, kW Watt, Kilowatt
/min oder min-1 (umdrehungen) pro Minute

Technische Daten

Spannung: 230–240V\~, 50 Hz

Leistung: 1400 W

Leerlaufdrehzahl: 5000 min ^-1

Schnitttiefe: max. 50 mm

Sägeblatt: max. ∅ 210 mm

Bohrung: 0 25,4 mm

Montiertes Sägeblatt: 210 x 25,4 x 2,8 mm x 24 Zähne

Winkel Gehrungstisch: 0° bis 45° nach links und rechts

Schrägschnitte: 0° bis 45° nach links

Geradschnitte:

0^ × 0^ 120 mm x 50 mm

Gehrungsschnitte:

45° (links u. rechts) x 0°: 80 mm x 50 mm

Schrägschnitte:

0° x 45° (links): 120 mm x 30 mm

Schifterschnitte:

45° (links) x 45° (rechts):......80 mm x 30 mm

45° (links) x 45° (links): 80 mm x 30 mm

Schutzart: IP 20

Netzkabel: 2,0 m Länge

Schutzklasse:

Gewicht: 6 kg

Geräusch- und Vibrationsinformationen:

Schalldruckpegel L PA: 89 dB(A)

Schallleistungspegel L wA: 102 dB(A)

Unsicherheit K: 3 dB

Unsicherheit K: 1,5 m/s²

Der Schallintensitätspegel kann für den Bediener 85 dB(A) übersteigen und Lärmschutzmaßnahmen sind notwendig.

Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die technischen Daten von Silverline-Produkten ohne vorherige Ankündigung ändern.

WARNING! Tragen Sie in Bereichen, In denen der Lärmpegel 85 dB(A) überschreitet, unbedingt angemessenen Gehörschutz und begrenzen Sie nach Möglichkeit die Belastungsdauer. Sollte trotz Gehörschutz Unbehagen irgendeiner Art auftreten, beenden Sie die Arbeit unverzüglich und überprüfen Sie den Gehörschutz auf korrekten Sitz und Funktion und stellen Sie sicher, dass dieser einen angemessenen Schutz für den Lärmpegel bietet, der von den verwendeten Werkzeugen ausgeht.

WARNUNG! Bei der Benutzung mancher Werkzeuge wird der Benutzer Vibrationen ausgesetzt, welche zum Verlust des Tastlinns, zu Taubheitsgefühl, Kribbeln und zu einer Verminderung der Handgreifkraft führen können. Langfristige Belastung kann zu chronischen Beschwerden führen. Begrenzen Sie, falls nötig, die Exposition zu Vibrationen und tragen Sie vibrationsmindemde Handschuhe. Verwenden Sie dieses Werkzeug nicht mit kalten Händen, da Vibrationen bei Temperaturen unter dem individuellen Komfortbereich eine stärkere Wirkung zeigen. Beurteilen Sie die Vibrationsbelastung unter Zuhilfenahme der Technischen Daten des jeweiligen Werkzeuges und bestimmen Sie die zulässige Belastungsdauer und -häufigkeit.

Die In den Technischen Daten angegebenen Geräusch- und Vibrationsinformationen werden nach EN 60745 bzw. vergleichbaren Internationalen Standards bestimmt. Die angegebenen Werte beziehen sich auf eine normale Benutzung des Werkzeuges unter normalen Arbeitsbedingungen. Schlecht gewartete, inkorrekt montierte und unsachgemäß verwendete Werkzeuge können erhöhte Schallpegel und Vibrationswerte aufweisen. Weitere Informationen zur EU-Vibrationsrichtlinie und zu Schall- sowie Vibrationsbelastungen, die auch für Heimanwender relevant sein können, finden Sie auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz: www.osha.europa.eu.

Allgemeine Sicherheitshinweise

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

WARNUNG! Dieses Gerät darf nicht von Personen (wie z.B. Kindern) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung im Umgang mit einem solchen Gerät betrieben werden, außer wenn sie von einer für ihre persönliche Sicherheit verantwortlichen Person in der Benutzung unterwiesen worden sind und dabei beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie das Gerät nicht als Spielzeug verwenden.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät vertieren.

Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in kelner Welse verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeldbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalte. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermelden Sie eine unnatürliche Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie stets das Gleichgewicht. Auf diese Weise lässt sich das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissem Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringem.

Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer Im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

WARNUNG! In Australien und Neuseeland darf dieses Gerät nur unter Verwendung einer Fehlerstromschutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von höchstens 30 mA an die Spannungsversorgung angeschlossen werden.

Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatstellen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Zusätzliche Sicherheitshinweise für Kreissägen

WARNUNG! Vergewissern Sie sich vor Anschluss des Geräts an eine Stromquelle (Netzsteckdose, Verlängerungsleitung, Kabeltrommel usw.), dass die Versorgungsspannung mit der auf dem Leistungsschild des Elektrowerzeugs angegebenen Spannung übereinstimmt. Eine Stromquelle mit höherer Spannung als der auf dem Gerät angegebenen Spannung kann zu schweren Verletzungen des Bedieners führen und das Gerät beschädigen. Falls Sie sich nicht sicher sind, schließen Sie das Gerät nicht an die Stromquelle an. Die Nutzung einer Stromquelle mit einer geringeren Spannung als der auf dem Leistungsschild angegebenen ist schädlich für den Motor.

a) Erlauben Sie niemand unter 18 Jahren, dieses Werkzeug zu bedienen.
b) Verwenden Sie bei der Bedienung der Säge Sicherheitsausrüstung einschließlich Schutzbrille oder -schild, Gehörschutz, Staubmaske und Schutzkleidung einschließlich Schutzhandschuhen.
c) Tragbare Elektrowerkzeuge können starke Schwingungskräfte erzeugen. Diese Vibrationen können gesundheitsschädigend sein. Wärmende Handschuhe können zu einer guten Durchblutung der Finger beitragen. Tragbare Werkzeuge sollten nie über längere Zeiträume ohne Pausen verwendet werden.
d) Benutzen Sie nur die empfohlenen Sägeblätter mit Aufnahmebohrungen der richtigen Größe und Form, z.B. rautenförmig oder rund. Sägeblätter, die nicht auf die Haltevorrichtungen der Säge passen, laufen außermittig, was zu einem Verlust der Kontrolle über das Gerät führt.
e) Verwenden Sie nach Möglichkeit ein Staubabsaugsystem, um anfallenden Staub und Abfall unter Kontrolle zu halten.
f) Elektrowerkzeuge müssen während des Betriebs immer an den isolierten Griffflächen gehalten werden, damit die Sicherheit auch gewährleistet ist, falls das Schneidewerkzeug mit dem eigenen Gerätekabel oder einer verborgenen Stromleitung in Berührung kommt. Durch Kontakt mit einer spannungführenden Leitung werden freiliegende Metallteile des Elektrowerkzeugs unter Strom gesetzt und der Bediener erleidet einen elektrischen Schlag, wenn die isolierten Griffflächen nicht benutzt werden.
g) Halten Sie die Hände vom Sägebereich und dem Sägeblatt fern. Halten Sie Ihre freie Hand am Zusatzgriff oder dem Motorgehäuse. Wenn beide Hände die Säge halten, dann können sie nicht durch das Sägeblatt verletzt werden.
h) Die Stärke des zu bearbeitenden Werkstücks darf die Angaben in den technischen Daten dieser Gebrauchsanweisung nicht übersteigen.
i) Passen Sie die Schnitttiefe an die Stärke des Werkstücks an, d.h. unter dem Werkstück darf kein ganzer Sägeblattzahn sichtbar sein.
j) Stellen Sie sicher, dass das Werkstück ordnungsgemäß abgestützt ist. Große Platten können unter ihrem Eigengewicht durchhängen und ein Verklemmen des Sägeblattes verursachen. Stützvorrichtungen müssen beidseitig unter der zu bearbeitenden Platte nahe der Schnittlinie und den Plattenkanten aufgestellt werden.
k) Sorgen Sie dafür, dass sich keine Netzkabel und Abstütz- bzw. Einspannvorrichtungen in der Schnittbahn befinden.
I) Spannen Sie das Werkstück stets auf einer stabilen Unterlage ein, damit die Berührungspunkte Ihres Körpers mit dem Werkstück auf ein Minimum beschränkt und ein Festfahren des Sägeblattes sowie ein Kontrollverlust vermieden werden.
m) Verwenden Sie stets einen Parallelanschlag oder eine Führungsschliene, um die Schnittgenauckelt zu erhöhen und ein Festfahren des Sägeblattes zu vermelden.
n) Niemals ein Werkstück während des Sägens in den Händen halten oder über Ihr Bein legen.
o) Stellen Sie sich bei der Bedienung der Säge immer seitlich zur Säge.
p) Bedenken Sie, dass das Sägeblatt über die Unterseite des Werkstücks hinausreicht.
q) Greifen Sie niemals unter das Werkstück, da die Schutzhaube dort keinen Schutz vor dem Sägeblatt bietet.
r) Beachten Sie die Drehrichtung des Motors und des Sägeblattes.
s) Untersuchen Sie das Werkstück und entfernen Sie alle Nägel und anderen Fremdkörper, bevor Sie mit der Arbeit beginnen.
t) Wirken Sie während des Sägens nicht seitlich oder drehend auf das Sägeblatt ein.
u) Wenn ein Schnitt nicht bis zur Werkstückkante reicht oder wenn das Sägeblatt verklemmt, lassen Sie das Sägeblatt zum völligen Stillstand kommen und heben Sie dann die Säge vom Werkstück ab.

v) Schalten Sie immer das Gerät aus, bevor Sie ein verklemmtes Sägeblatt zu lösen versuchen.
w) Bewegen Sie die Säge während des Schneidevorgangs niemals rückwärts.
x) Seien Sie sich der Gefahr durch weggeschleudertes Ausschussmaterial bewusst. Unter Umständen können Verschnittstücke mit hoher Geschwindigkeit vom Schneidwerkzeug fortkatapultiert werden. Es liegt in der Verantwortung des Benutzers, andere Personen im Arbeitsbereich vor der Gefahr durch umherfliegende Schnittreste zu schützen.
y) Falls Sie während des Sägens unterbrochen werden, beenden Sie den Arbeitsschritt und schauen Sie erst dann auf.
z) Der Sägeblattbolzen und die Unterlegscheiben wurden speziell für Ihre Säge konstrulert. Um optimale Leistung und sicheren Betrieb zu gewährleisten, benutzen Sie niemals beschädigte oder ungeeignete Sägeblattunterlegscheiben und -bolzen.
aa) Prüfen Sie die untere Sägeblattschutzhaube vor jedem Gebrauch auf ordnungsgemäße Schließfunktion. Betreiben Sie die Säge nicht, wenn sich die untere Sägeblattschutzhaube nicht frei bewegen lässt und nicht sofort schließt. Fixieren Sie die untere Sägeblattschutzhaube niemals in der geöffneten Stellung. Wird die Säge versehentlich fallengelassen, kann die Sägeblattschutzhaube dadurch verbiegen. Öffnen Sie die untere Sägeblattschutzhaube über den Rückzlehhebel und achten Sie dabei darauf, dass sie sich in allen Schnittwinkel- und Schnittliefeneinstellungen frei bewegt und das Sägeblatt oder andere Teile nicht berührt.
bb) Vergewissem Sie sich stets, dass die untere Sägeblattschutzhaube das Sägeblatt abdeckt, bevor Sie die Säge nach dem Gebrauch ablegen. Ein ungeschütztes, im Leerlauf laufendes Sägeblatt verursacht eine Rückwärtsbewegung der Säge, die in Folge alle in ihrer Schnittbahn befindlichen Objekte anschneidet. Berücksichtigen Sie, dass es eine Zeitlang dauert, bis das Sägeblatt nach Freigabe des Auslöseschalters zum völligen Stillstand kommt.
cc) Überprüfen Sie in regelmäßigen Abständen, dass alle Muttern, Schrauben und anderen Befestigungselemente fest angezogen sind.

Das Gerät darf nur für seinen bestimmungsgemäßen Zweck verwendet werden. Jede von der Beschreibung in dieser Gebrauchsanweisung abweichende Verwendung wird als missbräuchliche Verwendung angesehen. Der Bediener, nicht der Hersteller, ist für jegliche Schäden oder Verletzungen aufgrund missbräuchlicher Verwendung haftbar.

Der Hersteller ist weder für am Gerät vorgenommene Modifikationen noch für aus solchen Veränderungen resultierende Schäden halftbar.

Selbst bei Verwendung des Geräts entsprechend den Anweisungen ist es nicht möglich, alle verbleibenden Risikofaktoren auszuschließen.

Produktübersicht

1	Bediengriff
2	Ein-/Ausschalter
3	Sperrhebel
4	Fürstenkappen
5	Lüftungsschlitze
6	Schraubzwinge
7	Schraubzwingenaufnahme (rechts)
8	Anschlag
9	Gehrungswinkelanzeiger
10	Montagebohrung für Werkbankmontage
11	Gehrungswinkelskala
12	Tischeinsatzschraube
13	Einlegeplatte
14	Tischeinsatz (Sägeschlitzplatte)
15	Montagebohrung für Werkbankmontage
16	Sockel
17	Gehrungstisch
18	Schraubzwingenaufnahme (links)
19	Anschlagsschraubbolzen (links)
20	Gehrungswinkelverriegelung
21	Montagebohrung für Werkbankmontage
22	Bewegliche Schutzhaube
23	Sägeblatt

24	Sägeblattschraube
25	Staubfangbeutel
26	Drehrichtungsanzeiger
27	Feststehende Schutzhaube
28	Montagebohrung für Werkbankmontage
29	Montagebohrungen für Kippsicherung
30	Schrägwinkelskala
31	Schrägwinkelverriegelung
32	Schrägwinkelanzeiger
33	Montagebohrung für Werkbankmontage
34	Absauganschluss
35	Anschlagsschraubbolzen (rechts)
36	Arretierstift
37	Spindelarretierung
38	Tragegriff

Im Lieferumfang enthaltenes Zubehör (nicht abgebildet):

• Innensechskantschlüssel (2 Stck.)
- Klppsicherung
• Befestigungsmittel für Klppsicherung

Bestimmungsgemäße Verwendung

- Netzbetriebenes, wahlweise tragbares oder stationäres Elektrowerkzeug für Schnitte in Holz und andere Werkstoffe. Zum Erstellen gerader, Schräg-, Gehrungs- und Schiffterschnitte. Das im Lieferumfang enthaltene Sägeblatt ist auf die Bearbeitung von Holz und Holzverbundmaterialien ausgelegt.

Auspacken des Gerätes

• Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit all seinen Eigenschaften und Funktionen vertraut.
• Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs vorhanden und in einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden.

Vor Inbetriebnahme

WARNUNG! Trennen Sie das Gerät stets von der Stromversorgung, bevor Sie Zubehörwechsel oder Einstellungsänderungen vornehmen.

Montage auf einer Werkbank

WICHTIGER HINWEIS: Es wird dringend empfohlen, die Säge entweder auf eine Werkbank oder eine Spernholzplatte zu montieren. Die Säge lässt sich zwar ohne Verschraubung an einer Werkbank oder Montageplatte verwenden, dies stellt aber ein höheres Sicherheitsrisiko bei der Arbeit dar.

• Montieren Sie die Säge an den Montagebohrungen (10, 15, 21 und 28) mit Schrauben, Unterlegscheiben und Sicherungsmuttern (nicht im Lieferumfang enthalten) auf einer geraden, waagerechten Werkbank.
• Ziehen Sie die Befestigungsmittel nicht zu stark an, um Risse und andere Schäden zu verhindern, oder verwenden Sie Schraubbolzen, die nicht genau in die Montagebohrungen passen.
• Alternativ kann die Säge statt auf die Werkbank auf eine mindestens 13 mm starke Sperrholzplatte geschraubt werden, die Sie dann an Ihrer Arbeitsauflage einspannen. Dies erlaubt es, die Säge an beliebigen Arbeitsorten einzusetzen, wo die Montageplatte jedes Mal neu an der jeweiligen Arbeitsauflage eingespannt wird.
• Bei Verwendung einer Montageplatte kann es erforderlich sein, die Unterlegscheiben und Schrauben zu versenken, so dass die Platte plan auf der Arbeitsauflage aufliegt.

ACHTUNG! Achten Sie darauf, dass die Montagefläche nicht verzogen ist, da eine unebene Fläche zu einem Verklemmen des Sägeblattes und ungenauen Sägeergebnissen führen kann.

Kippsicherung montieren

- Wenn die Säge nicht an einer Werkbank oder Montageplatte befestigt ist, muss stets die Kippsicherung über die beiden Montagebohrungen (29) hinten am Sägesockel angebracht

werden. Die Kippsicherung verhindert, dass die Säge unter der Anwendung nach hinten kippt. Montieren Sie die Kippsicherung unter Verwendung der im Lieferumfang enthaltenen Befestigungsmittel.

Staubabsaugung

- Der Staubfangbeutel (25) lässt sich auf den Absauganschluss (34) aufstecken. Damit optimale Staubabsaugung gewährleistet ist, sollte der Staubfangbeutel geleert werden, wenn er höchstens halb voll ist. So wird ein besserer Luftstrom durch den Beutel gewährleistet.

- Nach Möglichkeit sollte eine Absauganlage oder ein Staubsauger an den Absauganschluss angeschlossen werden. Dazu kann der Adapter eines Fremdanbieters erforderlich sein.

Transport

- Heben Sie die Säge zum Transportleren nur am Tragegriff (38) an, wenn sie weder an einer Werkbank noch einer Montageplatte befestigt ist und kein Werkstück am Sockel eingespannt ist. Wenn die Säge an einer anderen Fläche montiert ist, halten Sie das Gerät aufrecht und fassen Sie zum Versetzen nur die Montageplatte oder Werkbank fest. Die Säge muss stets mit abgesenktem und durch den Arretierstift (36) gesichertem Sägekopf gelagert und transportiert werden. Es besteht jedoch ein geringes Risiko, dass sich der Arretierstift durch Vibrationen während des Transports lockert und sich der Sägekopf dadurch nach oben anheben kann.

Sägeblattwechsel

WARNUNG! Verwenden Sie niemals Sägeblätter, die größer als die für die Säge angegebene Maximalgröße sind. Andernfalls könnte das Sägeblatt mit den Sägeblattschutzhauben in Berührung kommen. Verwenden Sie niemals Sägeblätter, die aufgrund ihrer Stärke ein Einrasten der äußeren Sägeblattscheibe in den Abflachungen der Spindel verhindern. Andernfalls wird das Sägeblatt nicht ordnungsgemäß durch die Sägeblattschraube an der Spindel fixiert. Verwenden Sie die Säge nicht zum Sägen von Metall oder Mauerwerk. Stellen Sie sicher, dass ggf. benötigte Abstandhalter und Spindelringe zur Spindel und zum verwendeten Sägeblatt passend sind.

WARNUNG! Niemals sichtlich beschädigte, stumpfe, verformte oder nicht über alle Zähne verfügende Sägeblätter montieren bzw. verwenden!

WARNUNG! Niemals Sägeblätter aus Schnellarbeitsstahl (HSS) montieren bzw. verwenden!

WICHTIGER HINWEIS: Bel der Handhabung von Sägeblättern Immer Schutzhandschuhe tragen!

WICHTIGER HINWEIS: Überprüfen Sie das Sägeblatt – selbst bei ab Werk montiertem Blatt – vor Inbetriebnahme des Gerätes stets auf festen Sitz.

1. Vergewissern Sie sich, dass sich der Sägekopf in der oberen Position befindet.
2. Trennen Sie den Bedienarm der unteren Schutzhaube, indem Sie die Schraube an der beweglichen Schutzhaube entfernen (siehe Abb. I und II).
3. Betätigen Sie den Sperrhebel (3) und schieben Sie die bewegliche Schutzhaube (22) hoch und In die feststehende Schutzhaube (27) hinein (siehe Abb. III).
4. Drücken Sie die Spindelarretierung und drehen Sie das Sägeblatt, bis die Spindel arretiert ist.

5. Entfernen Sie mithilfe des mitgelieferten Innensechskantschlüssels die Sägeblattschraube (24) und den Sägeblattflansch.

6. Die Aufnahme hat ein Linksgewinde, d.h. zum Lösen des Schraubbolzens muss der Innensechskantschlüssel im Uhrzelgersinn gedreht werden.

7. Schieben Sie das Sägeblatt leicht nach links, um Zugriff auf die Aufnahme zu erhalten, und nehmen Sie das Sägeblatt aus der feststehenden Schutzhaube.

8. Vergewissern Sie sich, dass das einzusetzende Sägeblatt nicht stark abgenutzt, verbogen oder beschädigt ist oder Zähne fehlen.

9. Stellen Sie sicher, dass die durch den Pfeil auf dem Sägeblatt angegebene Drehrichtung dem Drehrichtungsanzeiger (26) entspricht. Die Zähne müssen zum Werkstück weisen.

10. Sorgen Sie dafür, dass die Sägeblattaufnahme sauber (d.h. vor allem frei von Sägemehl und Sägespänen) ist und setzen Sie das Sägeblatt in die Aussparung in der feststehenden Schutzhaube und auf die Sägeblattaufnahme.

11. Drücken Sie die Spindelarretierung und setzen Sie den Sägeblattflansch und die Sägeblattschraube wieder auf. Ziehen Sie sie gut entgegen dem Uhrzeigersinn fest, ohne sie zu überdrehen. Belassen Sie den Innensechskantschlüssel nach dem Anziehen keinesfalls im Schraubbolzen.

12. Ziehen Sie die bewegliche Schutzhaube wieder über das Sägeblatt und setzen Sie die Schutzhaubenschraube wieder in den Bedienarm der unteren Schutzhaube (siehe Abb. I und II).

13. Prüfen Sie die bewegliche Schutzhaube auf einwandfreie Funktion, indem Sie den Sperrhebel drücken und den Sägekopf mit dem Bedlengriff auf- und abbewegen.

14. Schließen Sie die Säge wieder ans Stromnetz an und lassen Sie sie kurzzeitig laufen, um sicherzustellen, dass das Sägeblatt ordnungsgemäß funktioniert.

Betrieb

WARNUNG! Tragen Sie bei der Arbeit mit diesem Gerät stets angemessenen Augen-, Atem- und Gehörschutz sowie entsprechend geelgnete Schutzhandschuhe.

Gehrungswinkel ändern

Über die Gehrungswinkelverriegelung (20) wird der Tisch im gewünschten Gehrungswinkel fixiert. Mit der Kapp- und Gehrungssäge lassen sich Schnitte von 0° bis 45° sowohl nach links als auch nach rechts durchführen. Gehen Sie zur Änderung des Gehrungswinkels wie folgt vor:

1. Lösen Sie die Gehrungswinkelverriegelung.
2. Stellen Sie mit dem Bediengriff (1) den gewünschten Gehrungswinkel ein und orientieren Sie sich dabei am Gehrungswinkelanzeiger (9) an der Gehrungswinkelskala (11). Der Gehrungstisch verfügt über voreingestellte Winkelanschläge bei 0, 5, 10, 15, 22, 5, 30, 35, 40 und 45° nach links und rechts, mit denen sich gängige Gehrungswinkel schnell einstellen lassen.
3. Ziehen Sie die Gehrungswinkelverriegelung zur Arretierung der Winkeleinstellung wieder an.

WARNUNG! Vergewissern Sie sich vor Durchführung des Schnittes, dass die

Gehrungswinkelverriegelung angezogen ist. Bei Nichtbefolgung kann sich der Tisch bei Durchführung des Schnittes verschieben und schwere Verletzungen des Bedieners verursachen.

Schrägwinkel ändern

Über die Schrägwinkelverriegelung (31) wird das Sägeblatt im gewünschten Schrägwinkel fixiert. Mit der Kapp- und Gehrungssäge lassen sich Schnitte von 0° bis 45° vornehmen, allerdings nur nach links. Gehen Sie zur Änderung des Schrägwinkels wie folgt vor:

1. Vergewissem Sie sich, dass die Gehrungswinkelverriegelung (20) angezogen ist.
2. Lösen Sie die Schrägwinkelverriegelung (31).
3. Winkeln Sie den Sägekopf mit dem Tragegriff (38) ab.
4. Orientieren Sie sich zur Einstellung des gewünschten Winkels am Schrägwinkelanzeiger (32) und der Schrägwinkelskala (30).
5. Ziehen Sie die Schrägwinkelverriegelung an.

WARNUNG! Vergewissern Sie sich vor Durchführung des Schnittes, dass die Schrägwinkelverriegelung angezogen ist. Bei Nichtbefolgung kann sich der Tisch bei Durchführung des Schnittes verschieben und schwere Verletzungen des Bedieners verursachen.

Ein- und Ausschalten

• Halten Sie zum Einschalten der Säge den Ein-/Ausschalter (2) gedrückt.
• Geben Sie den Ein-/Ausschalter zum Ausschalten der Säge wieder frei.

Schnittdurchführung

- Bei einem Doppelgehrungsschnitt (Schrifterschnitt) werden gleichzeitig ein Gehrungswinkel und ein Neigungswinkel verwendet. Dieser Schnitt wird beim Herstellen von Bilderrahmen, beim Zuschneiden von Zierleisten, beim Anfertigen von Kästen mit abgeschrägten Seiten sowie beim Herstellen von Dachrahmen verwendet.

- Nehmen Sie vor dem Bearbeiten des Werkstücks grundsätzlich einen Probeschnitt an einem Stück Restholz vor.

1. Legen Sie den Sperrhebel (3) um und heben Sie den Sägekopf in die volle Höhe an.
2. Lösen Sie die Gehrungswinkelverriegelung (20).
3. Drehen Sie den Gehrungstisch (17), bis der Gehrungswinkelanzeiger (9) auf dem gewünschten Winkelwert an der Gehrungswinkelskala (11) steht.
4. Ziehen Sie die Gehrungswinkelverriegelung wieder fest.

WARNUNG! Vergewlssern Sie sich vor Ausführung eines Schnittes, dass die festgezogen ist. Andernfalls kann sich der Tisch während eines Schnitts verschieben, was zu schweren Verletzungen führen kann.

1. Lösen Sie die Schrägwinkelverriegelung (31) und schwenken Sie den Sägekopf nach links in den gewünschten Neigungswinkel (zwischen 0° und 45°). Ziehen Sie die Schrägwinkelverriegelung wieder fest.

2. Legen Sie das Werkstück flach auf den Tisch und drücken Sie eine Kante fest gegen den Anschlag (8). Wenn das Brett gekrümmt ist, legen Sie die konvexe Seite am Anschlag an. Wenn die konkave Seite am Anschlag angelegt wird, kann das Brett brechen und das Sägeblatt blockleren.

3. Stützen Sie beim Bearbeiten langer Holzbretter das gegenüberlegende Ende des Bretts mit einem Rollenbock oder einer anderen Auflagefläche, die plan mit dem Sägetisch verläuft.

4. Spannen Sie das Werkstück nach Möglichkeit stets an der Schraubzwinge (6) ein.

HINWEIS: Wenn die Schraubzwingenaufnahme (7 und 18) gelockert wird, kann die Schraubzwinge entnommen und auf der anderen Seite des Tisches wieder eingesetzt werden. Vergewissern Sie sich vor Gebrauch der Schraubzwinge, dass die Schraubzwingenaufnahme festgezogen ist.

1. Nehmen Sie vor dem Einschalten der Säge einen Probelauf des Schnitts vor, um bei ausgeschalteter Säge zu überprüfen, dass keine Probleme vorliegen.

2. Halten Sie die Säge am Bediengriff (1) fest und betätigen Sie den Ein-/Ausschalter (2). Warten Sie, bis das Sägeblatt seine volle Drehzahl erreicht hat.

3. Drücken Sie den Sperrhebel (3) und senken Sie das Sägeblatt langsam in und durch das Werkstück ab.

4. Geben Sie den Ein-/Ausschalter wieder frei und warten Sie, bis das Sägeblatt zum Stillstand gekommen ist, bevor Sie es aus dem Werkstück herausheben. Warten Sie, bis das Sägeblatt zum Stillstand gekommen ist, bevor Sie das Werkstück entfernen.

Zubehör

- Ein umfassendes Sortiment an Zubehör und Verschleißteilen, z.B. Sägeblätter, weitere Schraubzwingen sowie persönliche Schutzausrüstung, ist über Ihren Silverline-Fachhändler erhältlich. Ersatzteile können über toolsparesonline.com bezogen werden.

Instandhaltung

WARNUNG! Trennen Sie das Gerät stets vom Stromnetz, bevor Sie Inspektions-, Wartungs- oder Reinigungsarbeiten daran vornehmen.

0°-Einstellung des Schrägwinkels

Winkel überprüfen

1. Lösen Sie die Schrägwinkelverriegelung (31) und bringen Sie den Sägekopf in die oberste Position. Der Schrägwinkelanzeiger auf der Schrägwinkelskala (30) muss dabei auf 0° stehen. Ziehen Sie die Schrägwinkelverriegelung wieder an.
2. Senken Sie den Sägekopf ab, so dass sich der freiliegende Teil des Sägeblattes in der Einlegeplatte (13) befindet. Fixieren Sie diese Position mithilfe des Arretierstifts (36).

3. Vergewissern Sie sich, dass der Sägekopf gerade steht und sich der Schrägwinkelanzelger weiter bei 0° befindet.

4. Legen Sie einen Anschlagwinkel so auf den Tisch, dass eine kurze Seite am Gehrungstisch (17) und die andere kurze Seite am Sägeblatt anliegt (Hartmetallspitzen dabei nicht berühren!); siehe Abb. IV.

Hinweis: Falls sich das Sägeblatt nicht im rechten Winkel zum Gehrungstisch befindet, muss es entsprechend angepasst werden.

Winkel ändern

1. Am Sockel des Sägekopfes befinden sich zwei Sechskantschrauben (die linke Schraube ist auf Abb. V sichtbar). Diese Schrauben ermöglichen eine Verstellung des Sägekopfes nach rechts bzw. links, um so den Scheitelwinkel des Sägeblattes zu ändern.

2. Drehen Sie die Flachmutter (Sicherungsmutter) am benötigten Schraubengewinde, so dass sie etwas höher liegt, und nehmen Sie mit dem mitgelieferten Innensechskantschlüssel eine minimale Justierung der Schraube vor.

3. Ziehen Sie die Flachmutter wieder an.

4. Wenn der Schrägwinkel geändert werden muss, lockern Sie dazu die Schrägwinkelverriegelung, so dass sich der Sägekopf nach links verstellen und die benötigte Schraube erreichen lässt.

5. Bringen Sie den Sägekopf wieder in die senkrechte Stellung zurück und überprüfen Sie die winklige Ausrichtung mithilfe eines Anschlagwinkels.

6. Wiederholen Sie die oben beschriebenen Schritte, bis ein 90°-Winkel erreicht ist.

7. Ziehen Sie die Schrägwinkelverriegelung wieder an.

8. Eine geringfügige Einstellungsänderung lässt sich über den Schrägwinkelanzeiger (32) vornehmen, so dass er bei 0° liegt, wenn sich der Anschlagwinkel bei 90° befindet (siehe Abb. IV).

0°-Einstellung des Gehrungswinkels

Die wichtigste Einstellungsänderung des 0°-Gehrungswinkels lässt sich über eine Justierung der Anschlagsposition (8) vornehmen.

1. Lösen Sie die Gehrungswinkelverriegelung (20).
2. Bringen Sie den Gehrungswinkel durch Drehen des Bediengriffs (1) auf die 0°-Position und orientieren Sie sich dabei am Gehrungswinkelanzeiger (9) und der Gehrungswinkelskala (11).
3. Ziehen Sie die Gehrungswinkelverriegelung wieder an, um die Winkeleinstellung zu arretieren.
4. Senken Sie den Sägekopf ab, so dass sich der freiliegende Teil des Sägeblattes in der Einlegeplatte (13) befindet, und fixieren Sie ihn mit dem Arretierstift (36) in dieser Position.
5. Überprüfen Sie den 90°-Winkel zwischen Anschlag (8) und Sägeblatt (23) mit einem Anschlagwinkel (siehe Abb. VI).
6. Bringen Sie den Anschlag durch Lockem der Anschlagsschraubbolzen (links) (19) und Anschlagsschraubbolzen (rechts) (35) auf genau 90° und überprüfen Sie den Winkel mit einem Anschlagwinkel.
7. Ziehen Sie die beiden Anschlagsschraubbolzen wieder an.
8. Vergewissern Sie sich, dass sich der Gehrungswinkelanzeiger noch immer bei 0° befindet. Minimale Einstellungsänderungen können über den Gehrungswinkelanzeiger vorgenommen werden, indem die Schraube gelockert und die Richtung des Anzeigers geringfügig geändert wird.
9. Geben Sie den Arretierstift frei und bringen Sie den Sägekopf wieder nach oben in seine Ausgangsstellung zurück.

Tischeinsatz wechseln

WICHTIGER HINWEIS: Wenn der Tischeinsatz beschädigt oder stark abgenutzt ist, muss er ausgewechselt werden, damit der sichere Betrieb des Gerätes weiterhin gewährleistet ist.

1. Lockern Sie zum Ersetzen des Tischeinsatzes (14) den Anschlagsschraubbolzen (links) (19) und schrauben Sie dann den Anschlagsschraubbolzen (rechts) (35) ab und

entfernen Sie diesen. Winkeln Sie den Anschlag (8) vom Tischeinsatz ab. Lösen Sie die Tischeinsatzschraube (12) und nehmen Sie den Tischeinsatz heraus.

1. Säubern Sie die Einlegeplatte (13) und legen Sie den neuen Tischeinsatz ein. Setzen Sie anschließend die Tischeinsatzschraube wieder ein und ziehen Sie sie an.
2. Schieben Sie den Anschlag wieder auf seine Ausgangsposition zurück und setzen Sie den Anschlagsschraubbolzen (rechts) wieder ein. Überprüfen Sie mit einem Anschlagwinkel, dass sich der Anschlag im richtigen Winkel befindet, bevor Sie die beiden Anschlagsschraubbolzen anziehen.
3. Um sicherzustellen, dass sich der Anschlag im rechten Winkel befindet, senken Sie das Sägeblatt bei ausgeschaltetem Gerät ab und überprüfen Sie Sägeblatt und Anschlag auf exakte 90°-Winkel.

Allgemeine Überprüfung

• Überprüfen Sie alle Befestigungsschrauben in regelmäßigen Abständen auf festen Sitz, da sie sich mit der Zeit durch Vibration lockern können.
• Kontrollieren Sie das Netzkabel des Gerätes vor jedem Gebrauch auf Schäden und Verschleiß. Reparaturen müssen durch eine zugelassene Silverline-Reparaturwerkstatt erfolgen. Dies gilt auch für mit dem Gerät verwendete Verlängerungskabel.

Reinigung

• Halten Sie Ihr Gerät stets sauber. Durch Schmutz und Staub verschleiben die inneren Teile schnell und die Lebensdauer des Gerätes wird verkürzt. Reinigen Sie das Gerät mit einer welchen Bürste oder einem trockenen Tuch. Die Entlüftungsöffnungen mit sauberer, trockener Druckluft reinigen, sofern verfügbar.
• Säubern Sie das Gerätegehäuse mit einem feuchten, weichen Lappen und einem milden Reinigungsmittel. Verwenden Sie keinesfalls benzin- oder alkoholhaltige oder andere scharfe Reinigungsmittel.
• Reinigen Sie Kunststoffteile niemals mit Ätzmitteln.

Schmierung

- Schmieren Sie alle beweglichen Teile in regelmäßigen Abständen mit einem geeigneten Sprühschmiermittel.

Kohlebürsten

• Mit der Zeit unterliegen die Kohlebürsten des Motors dem Verschleiß.
• Wenn der Verschleiß der Bürsten fortgeschritten ist, kann dadurch die Motorleistung abnehmen, die Maschine kurzzeitig ausfallen oder es kann zu sichtbarer Funkenbildung kommen.
• Nehmen Sie zum Wechseln der Kohlebürsten die Bürstenkappen auf beiden Seiten des Gerätes ab. Die abgenutzten Bürsten können nun gegen die neuen ausgetauscht werden. Bringen Sie anschließend beide Bürstenkappen wieder an. Alternativ können Sie das Gerät von einem zugelassenen Vertragskundendienst warten lassen.

Lagerung

- Der Sägekopf last sich absenken und mit dem Arretierstift (36) sichern, um die Säge in ein platzsparenderes Format zu bringen. Das Gerät an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern lagern.

Entsorgung

Beachten Sie bei der Entsorgung von defekten und nicht mehr reparablen Elektrowerkzeugen die geltenden Vorschriften und Gesetze.

- Elektrowerkzeuge und andere elektrische und elektronische Altgeräte nicht über den Hausmüll entsorgen.

- Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Elektrowerkzeugen beraten.

Fehlerbehebung

Störung Mögliche Ursache Empfohlene Abhilfe
Kein Betrieb	Steckersicherung Sicherung ersetzen
	Abgenutzte Kohlebürsten Kohlebürsten bei einer zugelassenen Silverline-Reparaturwerkstatt ersetzen lassen
	Elektrowerkzeug defekt An eine zugelassene	Silverline-Reparaturwerkstatt wenden
Ungenügende Schnittleistung	Zähne abgenutzt oder beschädigt Sägeblatt ersetzen
	Falsche Sägeblattart Für den zu bearbeitenden Werkstoff geeignetes Sägeblatt montieren
	Inkompatibles Sägeblatt Sicherstellen, dass das Sägeblatt mit dieser Säge kompatibel ist
	Falsch montiertes Sägeblatt	Sägeblatt abnehmen und wieder anbringen; dabei die Anweisung in dieser Betriebsanleitung genau befolgen
Starke Vibration beim Betrieb des Elektrowerkzeugs	Sägeblatt verzogen, verbogen oder beschädigt Sägeblatt umgehend ersetzen
	Sägeblatt falsch montiert Sägeblatt gemäß der Anweisung in dieser Betriebsanleitung montieren
	Maschinenfehler An eine zugelassene Silverline-Reparaturwerkstatt wenden
Schräg- oder Gehrungswinkel schwer einstellbar	Sägemehlansammlung	Sägemehl mit Staubsauger entfernen

Silverline-Tools-Garantie

Dieser Silverline-Artikel wird mit einer 3-Jahres-Garantie angeboten

Registrieren Sie diesen Artikel unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, um die 3-Jahres-Garantie zu aktivieren.

Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg.

Registrierung Ihres Kaufs

Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“ und geben Sie Folgendes ein:

• Ihre persönlichen Angaben
• Produktdetails und Kaufinformationen

Sobald dieser Artikel registriert worden ist, wird Ihre Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf.

Garantiebedingungen

Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist.

BITTE BEWAHREN SIE DEN KAUFBELEG AUF!

Falls dieser Artikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhändler, bei dem es gekauft wurde, und informieren Sie ihn über die Mängel. Das Gerät wird daraufhin ersetzt oder der Kaufpreis zurückerstattet.

Falls dieser Artikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie es bitte an:

BA21 1WU, Großbritannien

Der Garantieanspruch muss während der Garantiezeit gestellt werden.

Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor etwaige Arbeiten durchgeführt werden können.

Sie müssen genaue Angaben über den zu behebenden Defekt machen.

Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt.

Versandkosten werden nicht zurückerstattet. Alle Artikel sollten sich in sauberem und sicherem Zustand befinden und sorgfältig verpackt zur Reparatur eingeschickt werden, um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oder unsicherer Lieferungen kann von uns verweigert werden.

Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt.

Die Reparatur oder der Ersatz des Artikels führt nicht zur Verlängerung des Garantiezeitraums.

Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben.

Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über.

Die Reparatur bzw. der Ersatz Ihres Artikels unter dieser Garantie erfolgt zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.

Durch die Garantie abgedeckt ist:

Die Reparatur des Artikels, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt.

Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen.

Verwendung des Artikels innerhalb der EU.

Durch die Garantie nicht abgedeckt ist:

Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind:

Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien usw.

Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneidscheiben und anderen zugehörigen Teilen.

Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des Artikels entstanden sind.

Verwendung des Artikels für andere als normale Haushaltszwecke.

Jegliche Veränderungen oder Modifikationen des Artikels.

Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverline Tools sind.

Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).

Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt wurden.

Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen Garantiebedingungen genannten Werkzeug hinausgehen.

Akku-Garantie

Die Garantie auf Silverline-Akkus beträgt 30 Tage. Falls innerhalb der Akku-Garantiefrist aufgrund von Material- oder Verarbeitungsfehlern ein Defekt an einem registrierten Akku auftritt, ersetzt Silverline diesen kostenlos. Diese Garantie gilt nicht bei gewerblicher Nutzung und erstreckt sich nicht auf natürliche Abnutzung oder Schäden infolge von Unfällen, unsachgemäßer Verwendung oder Zweckentfremdung.

CE-Konformitätserklärung

Name des Unterzeichners: Mr. Darrell Morris

Bevollmächtigt durch: Silverline Tools

Erklärt hiermit, dass das Produkt:

Ident.-Nr.: 262705

Produktbezeichnung: 1400-W-Kapp- und Gehrungssäge

Den folgenden Richtlinien und Normen entspricht:

• Maschinenrichtlinie 2006/42/EG

• Niederspannungsrichtlinie 2006/95/EG

• EMV-Richtlinie 2004/108/EG

• RoHS-Richtlinie 2011/65/EU

• EN 61029-2-9:2009, EN61029-1:2009+A11:2010, EN60825-1:2007

• EN 55014-1:2006/+A1:2009+A2:2011, EN55014-2:1997/+A1:2001/+A2:2008

• EN 61000-3-2:2006/+A1:2009/+A2:2009, EN61000-3-3:2008

Benannte Stelle: Intertek Testing Services, Shanghia.

Techn. Unterlagen bei: Powerbox International Ltd

Datum: 27.06.2014

Unterzeichnet von:

Mr. Darrell Morris

Geschäftsführender Direktor

Name und Anschrift des Herstellers:

Powerbox International Limited, Handelsregisternummer 06897059.

Eingetragene Anschrift: Central House, Church Street, Yeovil, Somerset BA201HH, Großbritannien

Giftige dampen of gassen!

Voorzichtig!

*Innerhalb von 30 Tagen online registrieren. Es gelten die Allgemeinen Geschäftsbedingungen

3 años de garantía
