262705 - Zaag SILVERLINE - Gratis gebruiksaanwijzing en handleiding

Producttype	Radiale combinatiezaag
Merk	Silverline
Model	262705
Nominale spanning	230-240 V ~ 50 Hz
Opgenomen vermogen	1400 W
Onbelaste snelheid	5000 min⁻¹
Max. zaagblad diameter	210 mm
Zaagblad boring	25,4 mm
Max. zaagdiepte	50 mm
Zaagcapaciteit recht (b x h)	120 mm x 50 mm
Zaagcapaciteit verstek 45° (L/R) x 0°	80 mm x 50 mm
Zaagcapaciteit afschuining 0° x 45° (L)	120 mm x 30 mm
Gecombineerde zaagcapaciteit 45°L x 45°R	80 mm x 30 mm
Verstekbereik	0° tot 45° links en rechts
Afschuinbereik	0° tot 45° links
Beschermingsgraad	IP20
Beschermingsklasse	II (dubbele isolatie)
Gewicht	6 kg
Netsnoerlengte	2,0 m
Geluidsdruk LPA	89 dB(A)
Geluidsvermogen LWA	102 dB(A)
Trillingsniveau (hoofdhandgreep)	6,0 m/s²
Meegeleverde accessoires	Zaagblad 24 tanden, inbussleutels, achterste stabilisator, stofzak
Garantie	3 jaar (bij registratie)

Veelgestelde vragen - 262705 SILVERLINE

Welk type zaagblad kan ik op deze zaag gebruiken?

Gebruik zaagbladen met een diameter van 210 mm en een boring van 25,4 mm. Het meegeleverde zaagblad is van hardmetaal (TCT) met een dikte van 2,8 mm en 24 tanden. Gebruik nooit snelstaal (HSS) zaagbladen of beschadigde bladen.

Hoe stel ik de verstekzaag in?

Draai de blokkeerknop voor verstekzagen (20) los, draai de draaitafel (17) naar de gewenste hoek (0° tot 45° links/rechts) met behulp van de indicator (9) en de schaal (11). Draai de knop weer vast voordat u zaagt. Vergrendelingsnokken vergemakkelijken het instellen op gebruikelijke hoeken.

Hoe stel ik de afschuinzaag in?

Draai de knop voor de afschuinhoek (31) los, kantel de zaagkop naar links (0° tot 45°) met behulp van de draaghandgreep (38) en lijn de indicator (32) uit met de schaal (30). Draai de knop weer vast. Vergrendel eerst de verstekhoek indien nodig.

Hoe vervang ik het zaagblad?

Haal de stekker uit het stopcontact. Til de zaagkop op, verwijder de schroef van het draaiende beschermkapje, til de kap op. Vergrendel de as met de knop (37), draai de bevestigingsmoer (24) los met de klok mee (linkse schroefdraad). Vervang het zaagblad met inachtneming van de draairichting, draai vervolgens linksom vast. Monteer de kap terug en controleer de werking ervan.

Hoe monteer ik de zaag op een werkbank?

Gebruik de montagegaten (10, 15, 21, 28) om de zaag aan een werkbank of een plank van minstens 13 mm dik te bevestigen met zelffixerende moeren en ringen (niet meegeleverd). Niet te vast aandraaien. Voor een draagbare versie monteert u de zaag op een plank en bevestigt u de plank op de werktafel.

Waarom trilt mijn zaag overmatig?

Mogelijke oorzaken zijn: vervormd of beschadigd zaagblad (vervang het), verkeerd gemonteerd zaagblad (installeer het opnieuw correct), of een defect aan het apparaat (neem contact op met een erkend Silverline-servicecentrum).

Welk regelmatig onderhoud is nodig?

Haal altijd de stekker uit het stopcontact. Reinig regelmatig de ventilatieopeningen met droge perslucht. Smeer de bewegende delen licht in met een geschikt smeermiddel. Controleer de aandraaiing van de schroeven en de staat van het netsnoer. Vervang de koolborstels wanneer ze versleten zijn (zijdeksels).

Kan ik metaal zagen met deze zaag?

Nee, deze zaag is ontworpen voor hout en composietmaterialen. Gebruik geen zaagbladen voor metaal of metselwerk, tenzij het zaagblad specifiek is ontworpen voor deze materialen en compatibel is met de zaag.

Hoe stel ik de afschuinhoek in op 0°?

Zet de zaagkop op 0° op de afschuinschaal en laat deze zakken, vergrendel met de pen (36). Controleer de haaksheid met een winkelhaak tussen de draaitafel en het zaagblad. Indien nodig stelt u de inbusbouten aan de basis van de zaagkop (fijnmoeren) af om het zaagblad te kantelen totdat het 90° met de tafel is.

Wat te doen als de zaag niet start?

Controleer de zekering in de stekker en vervang deze indien nodig. De koolborstels kunnen versleten zijn (laat ze vervangen door een erkend servicecentrum). Als het probleem aanhoudt, is het apparaat mogelijk defect: neem contact op met een erkend Silverline-servicecentrum.

GEBRUIKSAANWIJZING 262705 SILVERLINE

NL 1400 W gecombineerde verstekzaag

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

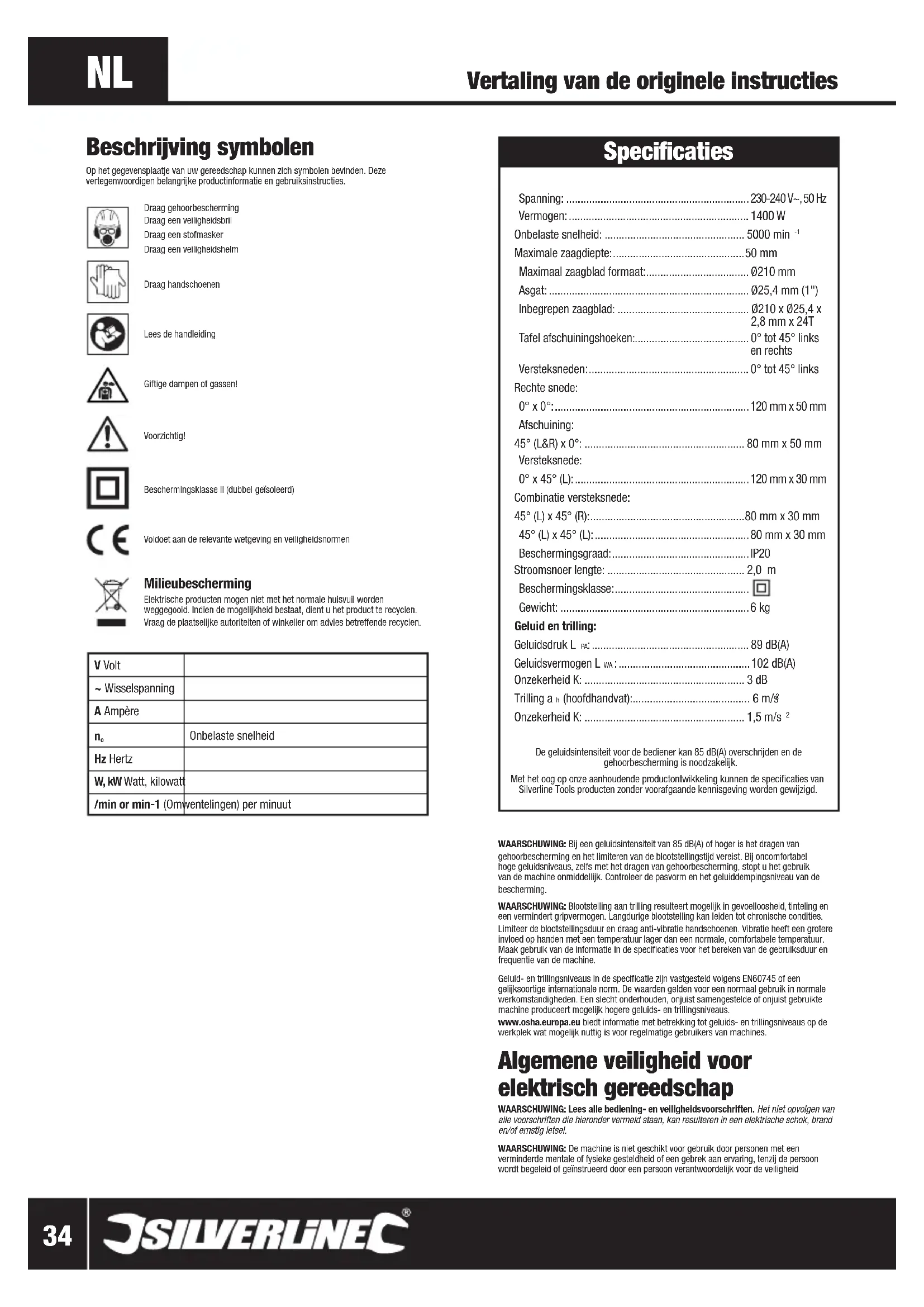

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.

Draag gehoorbescherming

Draag een veiligheidsbril

Draag een stofmasker

Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Beschermingsklasse II (dubbel geïsoleerd)

Voldoet aan de relevante wetgeving en veiligheidsnormen

Milieubescherming

Elektrische producten mogen niet met het normale huisvuil worden weggegoold. Indien de mogelijkheid bestaat, dient u het product te recyclen.

Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

V Volt
~ Wisselspanning
A Ampère
n_o	Onbelaste snelheid
Hz Hertz
W, kW Watt, kilowatt
/min or min-1 (Omwentelingen) per minuut

Specifications

Spanning: 230-240 V\~, 50 Hz

Vermogen: 1400 W

Onbelaste snelheid: 5000 min ^-1

Maximale zaagdiepte: 50 mm

Maximaal zaagblad formaat:....∅210 mm

Asgat: 025,4 mm (1")

Inbegrepen zaagblad: 0210 x 025,4 x 2,8 mm x 24T

Tafel afschuiningshoeken: 0° tot 45° links en rechts

Versteksneden: 0° tot 45° links

Rechte snede:

0° × 0°: 120 mm × 50 mm

Afschuining:

45° (L&R) x 0°: 80 mm x 50 mm

Versteksnede:

0° x 45° (L): 120 mm x 30 mm

Combinatie versteksnede:

45° (L) x 45° (R):.....80 mm x 30 mm

45^ (L) × 45^ (L): 80 mm x 30 mm

Beschermingsgraad: IP20

Stroomsnoer lengte: 2,0 m

Beschermingsklasse:

Gewicht: 6 kg

Geluid en trilling:

Geluidsdruk L PA: 89 dB(A)

Geluidsvermogen L WA: 102 dB(A)

Onzekerheid K: 3 dB

Trilling a (hoofdhandvat): 6 m/s

Onzekerheid K: 1,5 m/s ^2

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en de gehoorbescherming is noodzakelijk.

Met het oog op onze aanhoudende productontwikkeling kunnen de specificaties van Silverline Tools producten zonder voorafgaande kennisgeving worden gewijzigd.

WAARSCHUWING: Bij een geluidsintensiteit van 85 dB(A) of hoger is het dragen van gehoorbescherming en het limiteren van de blootstellingstijd verelest. Bij oncomfortabel hoge geluidsniveaus, zelfs met het dragen van gehoorbescherming, stopt u het gebruik van de machine onmiddellijk. Controleer de pasvorm en het geluiddempingsniveau van de bescherming.

WAARSCHUWING: Bloatstelling aan trilling resulteert mogelijk in gevoelloosheid, tinteling en een vermindert gripvermogen. Langdurige blootstelling kan leiden tot chronische condities. Limiteer de blootstellingsduur en draag anti-vibratie handschoenen. Vibratie heeft een grotere invloed op handen met een temperatuur lager dan een normale, comfortable temperatuur. Maak gebruik van de informatie in de specificaties voor het bereken van de gebruiksduur en frequentie van de machine.

Geluid- en trillingsniveaus in de specificatie zijn vastgesteld volgens EN60745 of een gelijksoortige Internationale norm. De waarden gelden voor een normaal gebruik In normale werkomstandigheden. Een slecht onderhouden, onjuist samengestelde of onjuist gebruikte machine produceert mogelijk hogere geluids- en trillingsniveaus.

www.osha.europa.eu biedt informatie met betrekking tot geluids- en trillingsniveaus op de werkplek wat mogelijk nuttig is voor regelmatige gebruikers van machines.

Algemene veiligheid voor elektrisch gereedschap

WAARSCHUWING: Lees alle bediening- en veiligheidsvoorschriften. Het niet opvolgen van alle voorschriften die hieronder vermeld staan, kan resulteren in een elektrische schok, brand en/of ernstig letsel.

WAARSCHUWING: De machine is niet geschikt voor gebruik door personen met een verminderde mentale of fysieke gesteldheid of een gebrek aan ervaring, tenzij de persoon wordt begeleid of geinstrueerd door een persoon verantwoordelijk voor de veiligheid

Bewaar deze voorschriften voor toekomstig gebruik.

De term "elektrisch gereedschap" in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op de stroom is aangesloten (met een snoer) of met een accu wordt gevoed (snoerloos).

Veiligheid in de werkruimte

a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en donkere ruimtes leiden vaak tot ongelukken.
b) Werk niet met elektrisch gereedschap in explosieve omgevingen, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap brengt vonken teweeg die stof of dampen kunnen doen ontbranden.
c) Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap bedlent. Door afleiding kunt u de controle over het gereedschap verliezen.

Elektrische veiligheid

a) De stekkers van het elektrische gereedschap moeten passen bij het stopcontact. Pas de stekker niet aan. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Het gebruik van ongewijzigde stekkers en passende stopcontacten vermindert het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals pljpen, radiatoren, formuizen en koelkasten. Het risico op een elektrische schok neemt toe als uw lichaam geaard wordt.
c) Laat elektrisch gereedschap niet nat worden. Wanneer elektrisch gereedschap nat wordt, neemt het risico op een elektrische schok toe.
d) Beschadig het snoer niet. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Een beschadigde of in de knoop geraakte snoer verhoogt het risico op een elektrische schok toe.
e) Wanneer u elektrisch gereedschap buiten gebruikt, maak dan gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis. Gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis om het risico op een elektrische schok te verminderen.
f) Indien het onvermijdelijk is elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruik dan een energiebron met een aardlek beveiliging (Residual Currency Device). Het gebruik van een RCD vermindert het risico op een elektrische schok.

Persoonlijke veiligheid

a) Blijf alert en gebruik uw gezonde verstand wanneer u elektrisch gereedschap bedlent. Gebruik het elektrisch gereedschap niet wanneer u vermoeld bent of onder invloed bent van drugs, alcohol of medicijnen. Onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig letsel.
b) Maak gebruik van persoonlijke bescherming. Draag altijd een veilgheldsbrll. Passende bescherming voor de omstandigheden, zoals een stofmasker, niet-slippende veiligheidsschoenen een helm of gehoorbescherming, vermindert het risico op persoonlijk letsel.
c) Zorg ervoor dat het apparaat niet per ongeluk wordt gestart. Controleer of de schakelaar in de 'uit' stand staat voordat u de stekker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluiten op de stroom van elektrisch gereedschap met de schakelaar ingeschakeld kan tot ongelukken leiden.
d) Verwijder alle stel- of moersleutels voordat u het elektrische gereedschap inschakelt. Een moer- of stelsleutel die zich op een draaiend onderdeel van het elektrische gereedschap bevindt, kan leiden tot letsel.
e) Reik niet te ver. Blijf altijd stevig en in balans staan. Zo houdt u meer controle over het elektrische gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en los hangende haren kunnen vast komen te zitten in bewegende delen.
g) Als er onderdelen voor stofafvoer- en stofverzameling worden meegeleverd, sluit deze dan aan en gebruik deze op de julste wijze. Het gebruik van deze onderdelen kan het risico op stofgerelateerde ongelukken verminderen.

Gebruik en verzorging van elektrisch gereedschap

a) Forceer elektrisch gereedschap niet. Gebruik elektrisch gereedschap dat geschikt is voor het werk dat u wilt uitvoeren. Geschikt elektrisch gereedschap werkt beter en veiliger op een passende snelheid.
b) Gebruik het elektrische gereedschap niet als de schakelaar van het apparaat niet in- en uitschakelt. Elektrisch gereedschap dat niet bediend kan worden met de schakelaar is gevaarlijk en moet gerepareerd worden.
c) Haal de stekker uit het stopcontact voordat u instellingen aanpast, toebehoren verwisselt of het elektrische gereedschap opbergt. Dergelijke voorzorgsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
d) Berg elektrisch gereedschap dat niet in gebruik is op buiten bereik van kinderen en laat mensen die niet bekend zijn met het elektrische gereedschap of met deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaartlijk in de handen van onervaren gebruikers.
e) Onderhoud uw elektrisch gereedschap. Controleer op foutieve uitlijning of het vastslaan van bewegende delen, gebroken onderdelen en elke andere afwijking die de werking van het elektrische gereedschap zou kunnen beïnvloeden. Indien het elektrische gereedschap beschadigd is, moet u het laten repareren voordat u het weer gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe messen slaan minder snel vast en zijn gemakkelijker te bedienen.
g) Gebruik het elektrische gereedschap, de accessoires en onderdelen, etc. volgens deze instructies en volgens bestemming voor het specifieke type elektrisch gereedschap, en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Gebruik van elektrisch gereedschap voor werkzaarnheden die verschillen van die waarvoor het apparaat bestemd is, kan leiden tot gevaarlijke situaties.

WAARSCHUWING: Wanneer de machine in Nieuw-Zeeland gebruikt wordt, met een lekstroom van 30 mA of lager, is het gebruik van een aardlekschakelaar aanbevolen

Onderhoud

a) Laat uw elektrische gereedschap onderhouden door een gekwallfficeerde vakman en gebruik alleen identieke vervangstukken. Zo bent u er zeker van dat de veiligheid van het elektrische gereedschap gewaarborgd blijft.

Cirkelzaag veiligheid

WAARSCHUWNG: Voordat u de machine op de stroombron aansluit, controleert u of de spanning gelijk is aan de spanning weergegeven op het gegevensplaatje van de laminaatzaag. De aansluiting op een stroombron met een hogere spanning kan resulteren in serieuze verwondingen aan de gebruiker en beschadigingen aan de machine. Een lagere spanning is schadelijk voor de motor. Sluit de machine bij enige twijfel niet aan.

a) Laat nlemand, jonger dan 18 jaar oud, de zaag gebruiken
b) Wanneer u de zaagt gebruikt, hoort u te allen tijde bescherming te dragen. Denk hierbij aan een veiligheidsbril, gehoorbeschermers, mondkapje, beschermende kleding en handschoenen
c) Elektrisch handgereedschap kan trillingen veroorzaken. Trillingen kunnen ziektes veroorzaken. Handschoenen die de handen van de bediener warmthouden kunnen een goede circulatie van het bloed in de vingers bevorderen. Gebruik handgereedschap niet langdurig zonder onderbreking
d) Gebruik te allen tijde aanbevolen zaagbladen van de juiste grootte en vorm. Bladen die niet passen bij het montage hardware van de zaag lopen excentrisch wat leid tot controleverlies
e) Gebruik wanneer mogelijk een stof ontginningssysteem om het zaagsel/afval op te vangen
f) 'Power Tools' horen tijdens gebruik bij de geïsoleerde handvaten vast gehouden te worden. Zo bent u beschermd wanneer het blad in contact komt met het snoer van de zaag of andere bedrading. Komt het blad in contact met draad wat onder spanning staat, dan komen metalen onderdelen van de zaag onder spanning te staan, wat de gebruiker van de zaag een schok kan geven wanneer de handvaten niet gebruikt worden
g) Zorg dat uw handen uit de buurt van het zaagblad blijven. Houd één hand op het hulphandvat, en houd de andere hand op de motorkast. Wanneer beide handen op het gereedschap geplaatst zijn, kunnen ze niet beschadlgd raken door het zaagblad
h) Zaag geen materiaal, dikker dan beschreven in de specificaties van deze handleiding
i) Pas de zaagdiepte, aan de breedte van het werkstuk aan. Minder dan een volledige tandhoogte dient onder het werkstuk uit te komen
j) Zorg dat het werkstuk stevig gemonteerd is, en niet te ver uitsteekt over de werkbank om buiging van het zaagblad en controleverlies te voorkomen
k) Zorg ervoor dat steunen en stroomsnoeren uit de zaag lijn verwijdert zijn
I) Zet het werkstuk met een minimale blootstelling op een stabiel platform vast, om het buigen van het zaagblad en controleverlies te voorkomen
m) Voor een accurate snede en voorkomen van het buigen van het zaagblad is het aan te raden een zaaggeleider te gebruiken bij het zagen van materialen
n) Houd het werkstuk tijdens het zagen nooit met de hand vast of steunend op uw benen
o) Wanneer u aan het zagen bent, staat u aan de zijkant van het werkstuk
p) Het zaagblad steekt onder de tafel uit
q) Reik niet onder het werkstuk waar uw handen niet beschermd zijn tegen het zaagblad
r) Let op de draalrichting van de motor en het zaagblad
s) Inspecteer het werkstuk en verwijder alle voorwerpen in de buurt van de zaag voordat u begint met zagen
t) Oefen tijdens het zagen geen zijwaartse of draaiende druk op het zaagblad uit
u) Wanneer het zaagblad niet tot de volledige breedte van het werkstuk reikt, of wanneer het zaagblad in het werkstuk klemt, laat u de zaag volledig tot stilstand komen voordat u de zaag uit het werkstuk tilt
v) Wanneer het zaagblad vast geklemd zit in het werkstuk hoort u de machine uit te schakelen voordat u het blad los probeert te krijgen
w) Beweeg de zaag niet naar achter tijdens het zagen van een werkstuk
x) Kijk uit voor rondvliegend zaagafval. Het is de gebruikers verantwoordelijkheid omstanders te beschermen tegen rondvliegend zaagafval
y) Wanneer u onderbroken wordt tijdens het zagen, maak de snede dan eerst af en schakel de machine uit voordat u opkijkt
z) De blad bout en de sluitringen zijn speciaal ontworpen voor uw zaag. Voor een optimale prestatie en een optimale veiligheid, gebruikt u geen beschadigde of onjuiste sluitringen

aa) Controleer voor elk gebruik of de onderste beschermkap juist functioneert. Gebruik de machine niet wanneer de beschermkap vrij beweegt en volledig sluit. Vergrendel de beschermkap nooit in de open positie. Wanneer de zaag per ongeluk valt raakt de beschermkap mogelijk beschadigd. Zorg ervoor dat de beschermkap in elke hoek en op elke zaagdiepte vrij beweegt en het zaagblad of enig ander deel van de machine niet raakt
bb) Controleer of het zaagblad volledig bedekt wordt door de beschermkap voordat u de machine neerlegt. Een onbeschermd zaagblad beweegt de machine achterwaarts en zaagt alles wat in de weg staat. Het zaagblad staat niet meteen stil wanneer u de trekker schakelaar loslaat
cc) Controleer regelmatig of alle bouten, moeren en andere bevestigingen goed vastgedraaid zijn

De zaagmachine mag alleen gebruikt worden voor het voorgeschreven doel. Elk ander doel dan vermeld staat in deze handleiding wordt beschouwd als misbruik. De gebruiker en niet de fabrikant is vervolgens aansprakelijk voor eventuele schade of eventueel letsel ten gevolge van dergelijke gevallen van misbruik.

De fabrikant is niet verantwoordelijk voor eventuele wijzigingen die gedaan worden aan het gereedschap, noch voor eventuele schade die het resultaat is van dergelijke wijzigingen.

Zelfs wanneer de machine als voorgeschreven gebruikt wordt zijn alle riscifactoren nooit volledig uit te sluiten

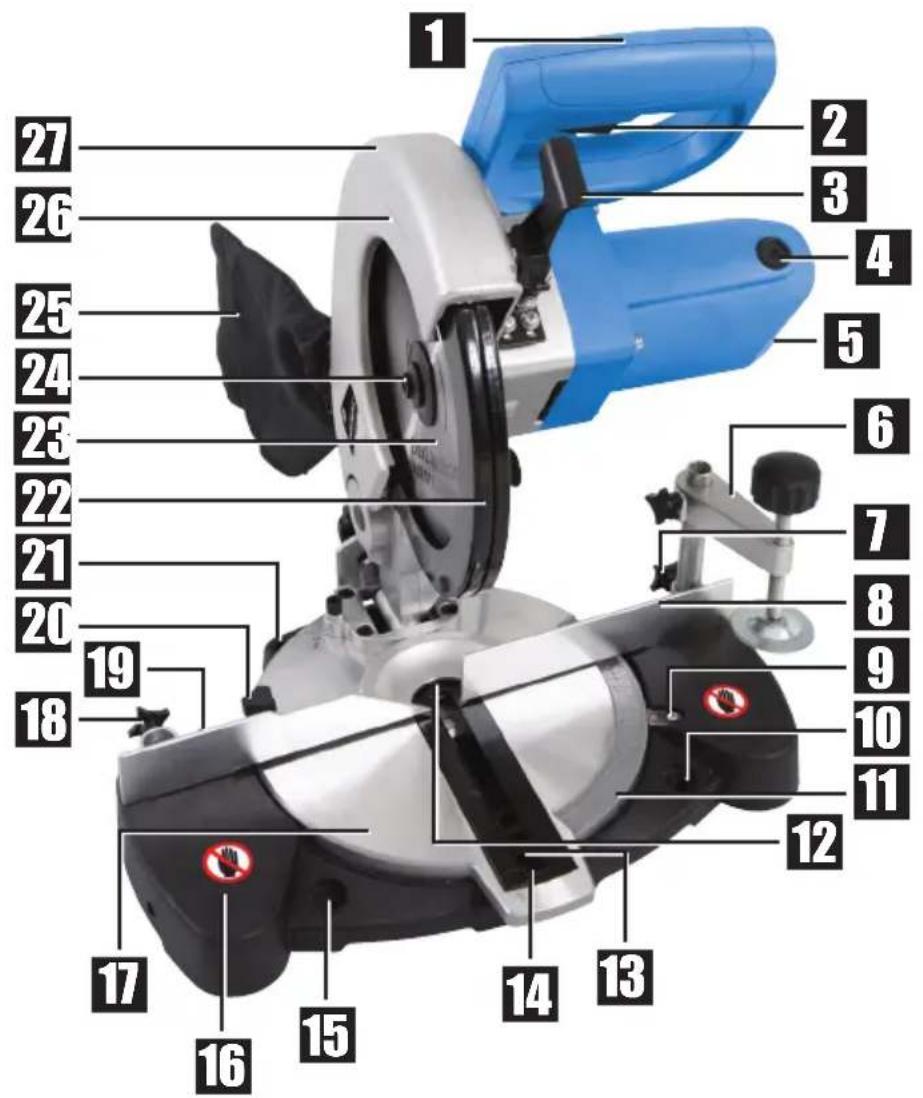

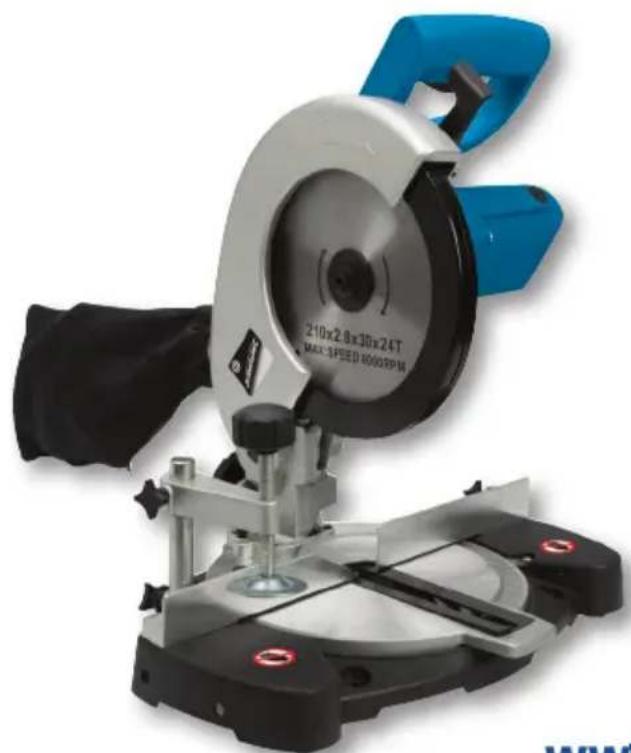

Productbeschrijving

1	Bedieningshandvat
2	An-uit trekker schakelaar
3	Verloshendel
4	Hoolstofborstel toegangsdop
5	Motor ventilatiegaten
6	Klem
7	Klembevestiging (R)
8	Geleider
9	Afschuiningshoek indicator
10	Verkbank montage gat
11	Afschuiningshoek meter
12	Tafelschroef
13	Zaagblad kanaal
14	Tafelplaat
15	Verkbank montage gat
16	Zaagvoet
17	Afschuiningsvoet
18	Klembevestiging (L)
19	Geleider bout (L)
20	Afschuiningshoekvergrendelknop
21	Verkbank montage gat
22	Roterende zaagblad beschermkap
23	Zaagblad
24	Zaagblad vergrendelbout
25	Stofzak
26	Rotatierichting indicator
27	Vaste zaagblad beschermkap
28	Verkbank montage gat
29	Stabilisator bevestigingsgaten
30	Verstekhoek meter

31 Verstekhoek vergrendelknop

32 Verstekhoek indicator

33 Werkbank montage gat

34 Stofpoort

35 Geleider bout (R)

36 Vergrendelpin

37 As-vergrendeling

38 Draaghandvat

Accessoires (niet afgebeeld):

• Inbussleutel (x2)
• Achter stabilisator
• Achter stabilisator bevestigingsmiddelen

Gebruiksdoel

- Gesnoerde verstekzaak, voor handmatig gebruik en gebruik op een werkbank. Geschikt voor het maken van recht, afschuinings- en versteksneden in hout en andere materialen. Het inbegrepen zaagblad is geschikt voor het zagen van hout en kunstmatige houtsoorten.

Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt.
• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt.

Voor gebruik

WAARSCHUWING: Zorg ervoor dat de machine ontkoppeld is van de stroombron voordat u accessoires verwisselt of enige aanpassingen maakt

Werkbank montage

BELANGRIJK: Het is aanbevolen de machine op een werkbank te bevestigen. De machine kan vrij gebruikt worden maar de montage op een werkbank verminderd het risico op gevaren

• Monteer de machine, met gebruik van de bouten, sluitringen en vergrendelmoeren (niet inbegrepen) door de bevestigingsgaten (10, 15, 21 en 28) op de werkbank
• Gebruik geen bouten die niet goed passen in de bevestigingsgaten en draai de bouten niet te strak vast waar u de voet mogelijk beschadigd
• De machine kan tevens op een 13 mm of dikkere plank gemonteerd worden. De plank is zo verplaatsbaar en kan waar nodig op een geschikte werkondersteuning geklemd worden
• Bij de montage op een plank is het mogelijk vereist de schroeven te verzinken zodat de plank evenwijdig op het oppervlak ligt

Let op: Zorg ervoor dat het werkoppervlak recht is. Een gebogen oppervlak zorgt mogelijk voor onnauwkeurige zaagresultaten

Het bevestigen van de achter stabilisator

- Wanneer de machine niet op een werkbank op plank gemonteerd is maakt u gebruik van de stabilisator. De stabilisator helpt het voorkomen van omkantelen van de machine. Gebruik de bevestigingsmiddelen om de stabilisator op de bevestigingsgaten (29) te bevestigen

Stofontginning

• De stofzak (25) past op de stofpoort (34). Voor de meest efficiënte werking leegt u de stofzak voordat deze halfvol is. Dit zorgt voor een betere luchtstroom door de zak
• Voor een optimale stofontginning sluit u een stofzuiger of ander ontginningssysteem op de stofpoort aan. Een adapter is mogelijk vereist

Verplaatsing/transport

- Wanneer de machine niet gemonteerd is op een plank, draagt u de machine aan het (38) voor verplaatsing. Wanneer de machine op een plank gemonteerd is, draagt u de plank en zorgt u ervoor dat de machine rechtop blijft. De machine is op te bergen en te transporteren met de zaagkop verlaagt en vergrendel met de pin (36). Trilling tijdens verplaatsing zorgt er mogelijk voor dat de pin beweegt waardoor de kop omhoog gaat

Het bevestigen en verwijder van het zaagblad

WAARSHUWING: Gebruik geen zaagblad, groter dan de machine capaciteit van de machine, waar het blad mogelijk in contact komt met de beschemmkap. Gebruik geen te dik zaagblad waar het zaagblad zo niet juist op de as vergrendeld kan worden met de zaagblad vergrendelbout. Gebruik de machine niet voor het zagen van metaal en beton tenzij u gebruik maakt van een zaagblad, specifiek ontworpen voor het materiaal. Zorg ervoor dat mogelijk vereiste afstandsstukken en ringen overeenkomen met de as en het te gebruiken zaagblad

WAARSCHUWING: Gebruik geen zichtbaar beschadigt, vervormd of bot zaagblad

WAARSCHUWING: Gebruik geen HSS zaagblad

BELANGRIJK: Bij het hanteren van zaagbladen is het hanteren van beschermende handschoenen aanbevolen

BELANGRIJK: Wanneer het blad vooraf gemonteerd is, controleert u voor het eerste gebruik op een juiste montage

1. Zorg ervoor dat de zaagkop zo ver mogen omhoog gesteld is

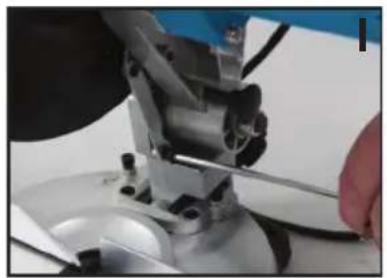

2. Ontkoppel de onderste zaagbladarm door de roterende zaagblad beschermkap schroef te verwijderen (Afbeelding I en II)
3. Druk de verloshendel (3) in en beweeg de roterende beschermkap (22) omhoog en in de vaste beschermkap (27) (Afbeelding III)
4. Druk de as-vergrendeling in en draai het blad rond tot de vergrendeling ingrijpt
5. Gebruik de Inbegrepen Inbussleutel voor het verwijderen van de blad vergrendelbout (24) en flensmoer
6. De vergrendelbout heeft een linkshandige schroefdraad. Draal de inbussleutel linksom om de bout los te draaien
7. Beweeg het zaagblad iets naar links en verwijder van de vaste beschermkap
8. Controleer het te bevestigen zaagblad op beschadiging en slijtage
9. Zorg ervoor dat de rotatierichting pijl op het blad overeenkomt met de rotatierichting indicator (26) van de machine. De tanden van het zaagblad dienen naar beneden, richting het werkstuk te wijzen
10. Zorg ervoor dat de zaagbladmontage schoon is voordat u het zaagblad op de zaagbladmontage bevestigd
11. Druk de as-vergrendeling in, herbevestig de flens en draai de blad vergrendelbout linksom vast. Laat de inbussleutel na het vastdraaien niet op de bout zitten
12. Draai de draaiende beschermkap over het zaagblad en draai de terug op de lage beschermkaparm vast (Afb. II en I)
13. Controleer de werking van de roterende beschermkap door de verloshendel in te drukken en de zaagkop met het bedieningshandvat omhoog en omlaag te bewegen
14. Sluit de machine op de stroombron aan en schakel de machine voor korte tijd onbelast in om de juiste rotatie van het blad te controleren

Gebruik

WAARSCHUWING: Bij het gebruik van de machine is het dragen van de juiste beschermende uitrusting, waaronder handschoenen en een stofmasker aanbevolen

Het aanpassen van de afschuiningshoek

De afschuiningshoek vergrendelknop (20) wordt gebruikt voor het vergrendelen van de machine in de gewenste hoek. De machine zaagt in 0-45° hoeken, zowel links als rechts. Voor het aanpassen van de afschuiningshoek:

1. Draai de afschuiningshoek vergrendelknop los
2. Plaats de machine met behulp van het bedieningshandvat (1), afschuiningshoekindicator (9) en afschuiningshoek meter (11) in de gewenste afschuiningshoek. De afschuiningsvoet is voorzien van klik stops op 0, 5, 10, 15, 22.5, 30, 35, 40 en 45°, zowel links als rechts voor een snelle instelling van veel voorkomende hoeken
3. Draal de vergrendelknop vast om de machine in de gewenste hoek te vergrendel

WAARSCHUWING: Zorg ervoor dat u de vergrendelknop vast draait voordat u een zaagsnede uitvoert. Met een losse knop kan de tafel bewegen wat kan resulteren in serieus persoonlijk letsel

Het aanpassen van de verstekhoek

De verstekhoek vergrendelknop (31) wordt gebruikt voor het vergrendelen van de machine in de gewenste hoek. De machine zaagt in 0-45° linkse hoeken. Voor het aanpassen van de verstekhoek:

1. Zorg ervoor dat de afschuiningshoek vergrendelknop (20) strak vast gedraaid is
2. Draai de verstekhoek vergrendelknop (31) los
3. Kantel de zaagkop met gebruik van het draaghandvat (38)
4. Stel de machine in de gewenste verstekhoek met gebruik van de verstekhoek indicator (32) en verstekhoek meter (30)
5. Draai de vergrendelknop vast om de machine in de gewenste hoek te vergrendelen

WAARSCHUWING: Zorg ervoor dat u de vergrendelknop vast draait voordat u een zaagsnede uitvoert. Met een losse knop kan de tafel bewegen wat kan resulteren in serieus persoonlijk letsel

Het in- en uitschakelen van de machine

• Om de machine in te schakelen houdt u de trekker schakelaar (2) ingeknepen
• Om de machine te stoppen laat u de trekker schakelaar los

Het maken van een zaagsnede

• Een combinatie versteksnede bestaat uit een afschuining en een versteksnede, tegelijkertijd. Dit type snede wordt gebruikt voor het creëren van fotoframes, en dak framewerk
• Maak een oefen snede voordat u in het werkstuk zaagt
• Trek aan de verloshendel (3) en plaats de zaagkop zo ver mogelijk omhoog
• Draai de afschuiningshoek vergrendelknop (20) los
• Draai de afschuiningsvoet (17) tot de afschuining indicator (9) uitlijnt met de gewenste hoek op de hoekmeter (11)
• Draai de vergrendelknop weer vast

WAARSCHUWING: Zorg ervoor dat de vergrendelknop vast is gedraald voordat u een zaagsnede maakt

1. Draai de verstekhoek vergrendelknop (31) los en kantel de zaagkop naar links, in de gewenste verstekhoek (tussen 0-45°). Draai de vergrendelknop weer vast
2. Plaats het werkstuk plat op de voet, met een zijde strak tegen de geleider (8). Wanneer het werkstuk niet volledig recht is, plaatst u de bolle zijde tegen de geleider. Wanneer u de holle zijde tegen de geleider plaatst, kan het werkstuk breken en vastlopen in het zaagblad
3. Wanneer u lange werkstukken zaagt, ondersteund u het gezaagde deel van het werkstuk met gebruik van een rollersteun of vlakke werksteun wat evenwijdig aan de werkbank/tafel liot
4. Gebruik de klem (6) om het werkstuk wanneer mogelijk vast te zetten. LET OP: het is mogelijk om de klem te verwijderen door de klembevestigingen (7+18) los te draaien en de klem naar de andere zijde van de werkbank te schuiven. Zorg ervoor dat de bevestigingen vastgedraaid zijn voordat u de klem gebruikt
5. Voordat u de machine Inschakelt voert u een oefensnede uit om te controleren op een soepele werking
6. Houdt het bedieningshandvat (1) stevig vast en knijp de trekker schakelaar (2) in. Laat de machine op volledige snelheid komen
7. Druk de verloshendel (3) in en laat het zaagblad langzaam in het werkstuk zakken
8. Laat de trekker schakelaar los en laat het zaagblad volledig tot stilstand komen voordat u het handvat omhoog haalt en het werkstuk van de voet neemt

Accessoires

- Verschillende accessoires en verbruiksmiddelen, waaronder zaagbladen, klemmen en beschermingsmiddelen, zijn verkrijgbaar bij uw Silverline handelaar. Reserve onderdelen zijn verkrijgbaar op toolsparesonline.com

Onderhoud

WAARSCHUWING: Haal de stekker uit het stopcontact voordat u de machine schoonmaakt of enig onderhoud uitvoert

Verstekhoek 0° stelling

Het controleren van de verstekhoek

1. Draai de verstekhoek vergrendelknop (31) los en plaats de zaagkop op maximale hoogte met de verstek indicator op 0° op de verstekmeter (30). Draai de vergrendelknop weer vast
2. Verlaag de zaagkop zodat het zaagblad in het zaagbladkanaal (13) valt en vergrendel de zaag in deze positie met behulp van de vergrendelpin (36)
3. Controleer of de hoekindicator nog steeds op 0° is gesteld
4. Plaats een winkelhaak op de tafel, met de korte zijde tegen de verstekvoet (17) en andere zijde tegen het zaagblad (voorkom TCT punten) – zie Afb. IV

Let op: Wanneer het zaagblad niet recht op de voet staat is verstelling vereist

Het aanpassen van de hoek

1. De basis van de zaagkop is voorzien van twee inbusbouten (de linker bout is aangeduid op afbeelding V). De bouten maken het verstellen van de zaagkopsamenstelling mogelijk zodat de verticale zaagbladhoek verandert
2. Draai de dunne moer (vergrendelmoer) op de bijpassende bout zodat de bout hoger ligt en maak een kleine aanpassing aan de bout met de inbegrepen inbussleutel
3. Draai de dunne moer vast
4. De verstekhoek dient mogelijk aangepast te worden door de vergrendelknop los te draaien, zodat de zaagkop naar links geplaatst kan worden voor het bereiken van de bout
5. Plaats de zaagkop terug in de hoogste positie en controleer de uitlijning opnieuw
6. Herhaal bovenstaande stappen tot een exacte 90° hoek bereikt is
7. Draai de verstekhoek vergrendelknop weer vast
8. Een kleine aanpassing kan met behulp van de verstekhoek indicator (32) (Afbeelding IV)

Afschuiningshoek 0° stelling

De voornaamste verstelling van de afschuiningshoek wordt bereikt door het afstellen van de geleider (8)

1. Draai de afschuiningshoek vergrendelknop los (20)
2. Draai de afschuiningshoek met behulp van het bedieningshandvat (1), de indicator (9) en meter (11) in de gewenste hoek
3. Draai de vergrendelknop weer vast
4. Verlaag de zaagkop zodat het zaagblad in het zaagbladkanaal (13) valt en vergrendel de zaag in deze positie met behulp van de vergrendelpin (36)

5. Controleer de 90° hoek tussen de geleider en (8) en het zaagblad (23) met behulp van een winkelhaak (Afbeelding VI)

6. Pas de positie van de geleider aan door de geleider bouten (19+35) los te draaien en de geleider in een 90° hoek te stellen

7. Draai de twee geleider bouten vast
8. Controleer de afschuiningshoek opnieuw. Een kleine aanpassing kan gemaakt worden door de schroef los te draaien en de indicatorrichting licht aan te verstellen
9. Verlos de vergrendelpin zodat de zaagkop naar de hoogste positie teruggaat

Het vervangen van de tafelplaat

BELANGRIJK: Wanneer de tafelplaat versleten of beschadigd is vervangt u deze zodat u de machine veilig kan blijven gebruiken

1. Voor het vervangen van de tafelplaat (14) draait u de geleider bouten (19+35) los en verwijdert u de geleider(8) van de tafelplaat. Draai de tafelplaat schroef (12) los en verwijder de tafelplaat
2. Maak het bladkanaal (13) schoon en plaats de nieuwe tafelplaat op de machine. Draai de tafelplaat schroef vast
3. Plaats de geleider terug in de juiste positie en draai de bouten vast. Zorg ervoor dat u de geleider uitlijnt met de winkelhaak voordat u de bouten strak vast draalt
4. Om ervoor te zorgen dat de geleider in de juiste hoek bevestigd wordt, brengt u het zaagblad naar beneden en controleert u de uitlijning met de winkelhaak

Algemene inspectie

• Controleer regelmatig of alle bevestigingsmiddelen nog goed vast zitten. Door vibratie kunnen ze na enige tijd los gaan zitten
• Inspecteer het stroomsnoer voor elk gebruik op slijtage en beschadiging. Reparaties dienen uitgevoerd worden bij een geautoriseerd Silverline service center. Dit geld tevens voor verlengsnoeren, gebruikt met de machine

Schoonmaak

• Houd uw machine te allen tijde schoon. Vuil en stof doen de interne onderdelen snel slijten, wat de levensduur aanzienlijk vermindert. Maak de machine met een zachte borstel of droge doek schoon. Gebruik wanneer mogelijk zuivere, droge perslucht om door de luchtgaten te blazen
• Maak de behuizing met een vochtige doek en een licht schoonmaakmiddel schoon. Gebruik geen alcohol, benzine of hardnekkig schoonmaakmiddel
• Gebruik geen bijtende stoffen voor het schoonmaken van plastic onderdelen

Smeren

- Smeer alle bewegende onderdelen regelmatig met een geschikt smeermiddel

Koolstofborstels

• Na verloop van tijd zullen de koolborstels in de motor verslijten.
• Bij overmatige slijtage van de borstels verliest de motor mogelijk vermogen, start het niet meer, en/ of produceert het overmatig vonken.
• Om de borstels te vervangen, verwijderd u de toegangsdoppen van beide zijden van de machine. De versleten borstels kunnen verwijderd worden en vervangen worden door de nieuwe. Bevestig de toegangsdoppen terug op de machine. Als alternatief laat u de borstels bij een erkend servicecenter vervangen.

Opberging

- Verlaag de zaagkop en vergrendel deze met de vergrendelpin (36) om de machine compact te maken voor opberging. Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op

Verwijdering

Bij de verwijdering van elektrische machines neemt u de nationale voorschriften in acht.

• Elektrische en elektronische apparaten en accu's mogen niet met uw huishoudelijk afval worden weggegooid
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van elektrisch gereedschap

Probleemopsporing

Probleem Mogelijke oorzaak Oplossing
De machine werkt niet	Gesprongen zekering Vervang zekering
	Versleten koolstofborstels	Vervang de borstels of laat de borstels bij een geautoriseerd Silverline service center vervangen
	Foutieve machine Neem contact op met een geautoriseerd Silverline service center
Slechte zaagprestaties	Versleten of beschadigde tanden Vervang het zaagblad
	Onjuist zaagblad type Vervang het zaagblad voor een geschikt zaagblad
	Onjuiste zaagblad eigenschappen Gebruik een geschikt zaagblad
	Onjuist bevestigd zaagblad Verwijder het zaagplad en bevestigd als beschreven in deze handleiding
Overmatige trillingen	Gebogen of beschadigd zaagblad Vervang het zaagblad onmiddellijk
	Onjuist bevestigd zaagblad Verwijder het zaagplad en bevestigd als beschreven in deze handleiding
	Foutieve machine Neem contact op met een geautoriseerd Silverline service center
Moeilijk te verstellen afschuinings- of verstekhoek	Opgehoopt zaagsel Verwijder zaagsel met een stofzuiger

Silverline Tools Garantie

Dit Silverline product komt met 3 jaar garantie.

Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs.

Het gekochte product registreren

Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:

- Uw persoonlijke gegevens

- De gegevens van het product en de aankoop

U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.

Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:

Alle claims moeten binnen de garantieperiode worden ingediend.

U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.

U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden.

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.

De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.

De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.

De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools.

De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op.

Wat is gedekt:

De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.

Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.

Gebruik van dit product in de EU.

Wat niet is gedekt:

Silverline Tools geeft geen garantie op reparaties als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Defecte installatie (behalve wanneer geïnstalleerd door Silverline Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.

Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.

Accu garantie

Silverlineaccu's zijn voorzien van 30 dagen garantie. Wanneer er binnen de garantieperiode een fout optreedt dankzij een materiaal- of fabrieksfout, vervangt Silverline de accu gratis. Deze garantie heeft geen betrekking op commercieel gebruik en strekt zich niet uit tot normale slijtage of schade ten gevolge van een ongeluk, verkeerd gebruik of misbruik.

EG-verklaring van overeenstemming

De ondergetekende: Mr. Darrell Morris

Gemachtigd door: Silverline Tools

Verklaart dat

Identificatienummer: 262705

Beschrijving: 1400 W gecombineerde verstekzaag

Voldoet aan de volgende richtlijnen:

• Machinerichtlijn 2006/42/EG
• Richtlijn laagspanning 2006/95/EG
• Elektromagnetische verenigbaarheid 2004/108/EG
• RoHS-richtlijn 2011/65/EG
• EN61029-2-9:2009, EN61029-1:2009+A11:2010, EN60825-1:2007
• EN55014-1:2006/+A1:2009+A2:2011, EN55014-2:1997/+A1:2001/+A2:2008
• EN61000-3-2:2006/+A1:2009/+A2:2009, EN61000-3-3:2008

Keuringsinstantie: Intertek Testing Services, Shanghai.

De technische documentatie wordt bijgehouden door: Powerbox International Ltd

Datum: 27-06-2014

Handtekening:

Darrell Morris

Algemeen directeur

Naam en adres van fabrikant:

Powerbox International Limited, handelsregister nummer 06897059.

Geregistreerd adres: Central House, Church Street, Yeovil, Somerset BA20 1HH, Verenigd Koninkrijk

*Registreer uw product binnen 30 dagen online. Algemene voorwaarden zijn van toepassing
