GEBRUIKSAANWIJZING 546534 SILVERLINE

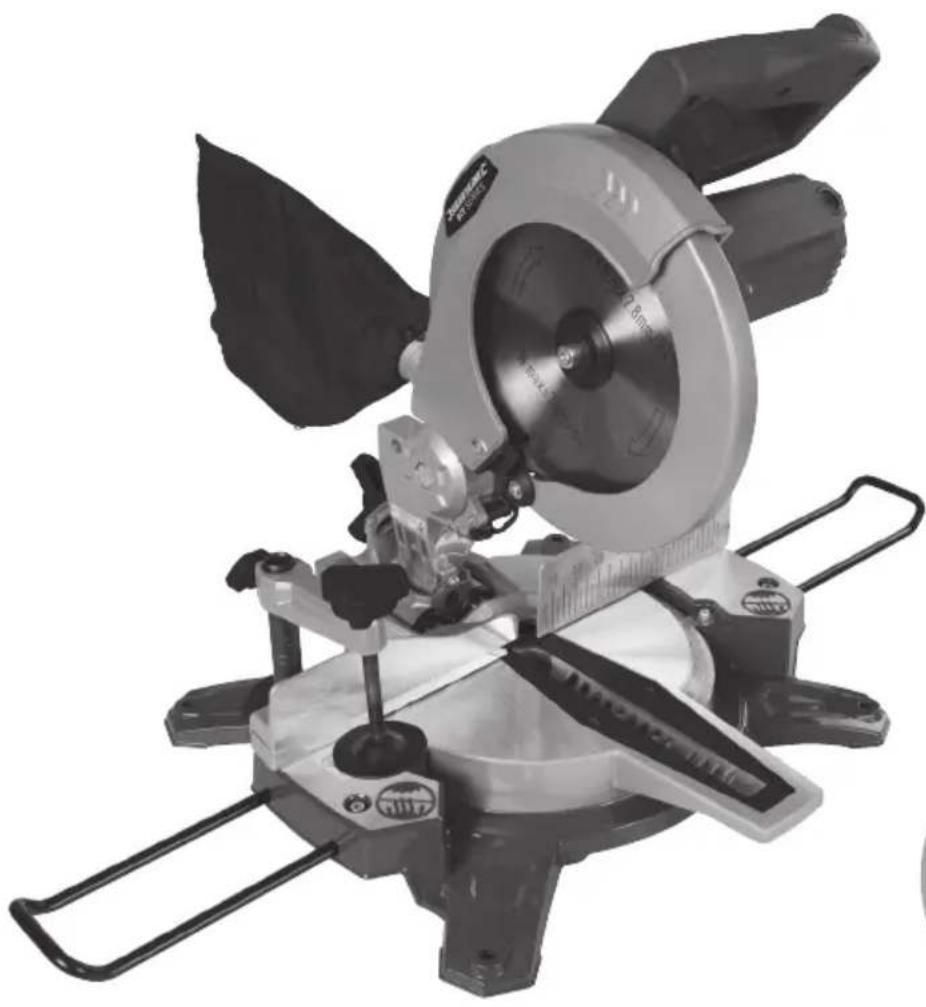

NL 1450 W schuifverstekzaag

PL Ukośnica z posuwem 1450 W

3 YEAR GUARANTEE ANS DE GARANTIE JAHRE GARANTIE AÑOS DE GARANTÍA ANNI DI GARANZIA JAAR GARANTIE LATA GWARANCJI

Register online: silverlinetools.com

Hartelijk dank voor de aanschal van dit Silverline gereedschap. Deze instructies bevatten informatie die u nodig hebt voor een veilige en doeltreffende bediening van dit product. Dit product heeft unieke kenmerken. Zelfs als u bekend bent met gelijksoortige producten dient u deze handleiding zorgvuldig door te lezen, zodat u in staat bent alle voordelen te benutten. Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en volledig hebben begrepen.

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.

Draag gehoorbescherming

Draag een veiligheidsbril

Draag een stofmasker

Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Let op: eventuele terugslag!

Waarschuwing: scherpe bladen of tanden!

Gebruik niet in regen of in vochtige omstandigheden!

Beschermingsklasse II (dubbel geïsoleerd voor bijkomende bescherming)

Milieubescherming

Elektrische producten mogen niet met het normale huisvuil worden afgevoerd. Indien de mogelijkheid bestaat, dient u het product te recyclen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

Voldoet aan de relevante wetgeving en veiligheidsnormen

Voorzichtig!

Ontkoppel de machine van de stroombron voor het maken van aanpassingen, het verwisselen van accessoires, het schoonmaken, het uitvoeren van onderhoudt en wanneer de machine niet in gebruik is!

Ontkoppel de machine van de stroombron en wacht tot de bladen volledig stil staan voordat u deze aanraakt.

Technische afkortingen en symbolen

V Volt
~, AC Wisselspanning
A, mA Ampère, milliampère
n0 Onbelaste snelheid
aGraden
∅ Diameter
Hz Hertz
W, kW Watt, kilowatt
/min or min1	Operaties per minuut
rpm Toeren per minuut
dB(A) Decibel geluidsniveau (A-gewogen)

Specifications

Spanning:	230 V~50 Hz
Vermogen:	1450 W
Onbelaste snelheid:	5000 min ^1
Max zaagdiepte:	62 mm
Max bladgrootte:	∅ 210 mm
Boring:	∅ 30 mm
Geleverd blad:	∅ 210 x 30 x 2,8 mm 24 T
Tafel verstekhoeken:	45 to +45"
Afschuiningsbereik:	0-45°
Rechte snede:
0" verstek x 0° afschuining	170 x 60 mm
Versteksnede:
45° (L&R) x 0°	120 x 60 mm
Afschuining:
0" verstek x afschuining (L) 45°	170 x 34 mm
45° verstek (L&R) x afschuining (L) 45°	120 x 34 mm
Laser klasse:	II
Laser golflengte:	650 nm
Afgegeven vermogen laser:	≤ 1 mW
Stroomsoerlengte:	2 m
Beschermingsklasse:	[IMAGE]
Beschermingsgraad:	IP20
Afmetingen (L x B x H):	380 x 340 x 420 mm
Gewicht:	7,23 kg
In het kader van onze voortgaande productontwikkeling kunnen de specificaties van Siverline producten zonder vooralgaande kennisgeving worden gewijzigd.
Geluid en trilling:
Geluidsdruk L _th	96,54 dB(A)
Geluidsvermogen L _th	109,54 dB(A)
Onzekerheid K	3 dB
De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en gehoorbescherming is noodzakelijk

WAARSCHUWING: Bij een geluidsinstallatie van 85 dB(A) of hoger is het dragen van gehoorbescherming en het beperken van de blootstellingstijd noodzakelijk. Bij oncomfortabel hoge geluidsniveaus, zelfs met gehoorbescherming, dient u het gebruik van de machine onmiddellijk te stoppen. Controleer de pasvorm en ook of het geluidsdempingsniveau is aangepast aan het geluidsniveau dat door uw gereedschap wordt geproduceerd.

WAARSCHUWING: Blootstelling van een gebruiker aan trillingen van het gereedschap kan aanleiding geven tot gevoelloosheid, een dof gevoel, tintelingen, en een verminderd gripvermogen. Langdurige blootstelling kan aanleiding geven tot een chronische aandoening. Beperk, indien nodig, de blootstellingslijd aan trillingen, en gebruik steeds trilling dempende handschoenen. Gebruik het gereedschap niet wanneer uw handen een temperatuur bezitten die

lager is dan een normale comfortabele temperatuur omdat trillingen in dat geval een groter effect hebben. Maak gebruik van de informatie in de specificaties met betrekking tot trillingen om de duur en de frequentie te berekenen waarmee het gereedschap kan gebruikt worden.

Geluid- en trillingsniveaus in de specificatie zijn vastgesteld volgens internationale norm. De waarden gelden voor een normaal gebruik in normale werkomstandigheden. Een slecht onderhouden, onjuist samengestelde of onjuist gebruikte machine produceert mogelijk hogere geluids- en trillingsniveaus. www.osha.europa.eu biedt informatie met betrekking tot geluids- en trillingsniveaus op de werkplek wat mogelijk nuttig is voor regelmatige gebruikers van machines.

Lees voor gebruik deze handleiding en alle etiketten op het gereedschap zorgvuldig na. Bewaar deze handleiding bij het product voor toekomstig gebruik. Zorg ervoor dat iedereen die dit product gebruikt, de handleiding heeft doorgenomen.

Zelfs indien het gereedschap wordt gebruikt volgens de aanwijzingen, is het onmogelijk om alle risicofactoren te elimineren. Wees dus voorzichtig. Gebruik dit gereedschap niet als u twijfelt aan de juiste en veilige gebruikswijze.

Algemene veiligheid

Algemene veiligheid voor elektrische gereedschap

WAARSCHUWING Lees alle bedienings- en veiligheidsvoorschriften. Het niet opvolgen

van alle voorschriften die hieronder vermeld staan, kan resulteren in een elektrische schok, brand en/of ernstig letsel.

WAARSCHUWING: Dit gereedschap is niet bedoeld om gebruikt te worden door personen

(met inbegrip van kinderen) met beperkte fysieke of mentale vermogens, of met een gebrek aan ervaring, tenzij ze onder toezicht staan van of instructies gekregen hebben met betrekking tot het gebruik van het gereedschap van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen dienen steeds onder toezicht te staan om er zeker van te zijn dat ze niet met het gereedschap spelen.

WAARSCHUWING: Gebruik het elektrische gereedschap, accessoires en onderdelen

volgens deze instructies en in overeenstemming met de werkomstandigheden en met het uit te voeren werk. Het gebruik van het elektrische gereedschap voor werkzaamheden die verschillen van deze waarvoor het apparaat bedoeld is, kan aanleiding geven tot gevaarlijke situaties.

Bewaar deze voorschriften voor toekomstig gebruik.

De term "elektrisch gereedschap" in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op het netwerk is aangesloten (met een snoer) of met een accu wordt gevoed (snoerloos).

1) Veiligheid in de werkruimte
a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en donkere ruimtes leiden vaak tot ongelukken.
b) Werk niet met elektrisch gereedschap in explosieve omgevingen, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap brengt vonken teweeg die stof of dampen kunnen doen ontbranden.
c) Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap bedient. Door afleiding kunt u de controle over het gereedschap verliezen.
2) Elektrische veiligheid
a) De stekkers van het elektrische gereedschap moeten passen bij het stopcontact. Pas de stekker niet aan. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Het gebruik van ongewijzigde stekkers en passende stopcontacten vermindert het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals pijpen, radiatoren, fornuizen en koelkasten. Het risico op een elektrische schok neemt toe als uw lichaam geaard wordt.
c) Laat elektrisch gereedschap niet nat worden. Wanneer elektrisch gereedschap nat wordt, neemt het risico op een elektrische schok toe.
d) Beschadig het snoer niet. Gebruik het snoer nooit om het elektrische gereedschap te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Een beschadigd of in de knoop geraakt snoer verhoogt het risico op een elektrische schok.
e) Wanneer u elektrisch gereedschap buiten gebruikt, maak dan gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis. Gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis om het risica op een elektrische schok te verminderen.
1) Indien het onvermijdelijk is om elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruik dan een energiebron met een aardlekschakelaar (Residual Currency Device). Het gebruik van een RCD vermindert het risico op een elektrische schok.
3) Persoonlijke veiligheid
a) Blijf alert en gebruik uw gezonde verstand wanneer u elektrisch gereedschap bedient. Gebruik het elektrische gereedschap niet wanneer u vermoeid bent of onder invloed bent van drugs, alcohol of medicijnen. Onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig letsel.
b) Maak gebruik van persoonlijke bescherming. Draag altijd een veiligheidsbril.

Passende bescherming voor de omstandigheden, zoals een stofmasker, niet-slippende veiligheidsschoenen, een helm of gehoorbescherming, vermindert het risico op persoonlijk letsel.

c) Zorg ervoor dat het apparaat niet per ongeluk wordt gestart. Controleer of de schakelaar in de 'uit'-stand staat voordat u de stekker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluiten van elektrisch gereedschap op het netwerk met de schakelaar ingeschakeld kan tot ongelukken leiden.
d) Verwijder alle stel- of moersleutels voordat u het elektrische gereedschap inschakelt. Een moer- of stelsleutel die zich op een draaiend onderdeel van het elektrische gereedschap bevindt, kan leiden tot letsel.
e) Reik niet te ver. Blijf altijd stevig en in balans staan. Zo houdt u meer controle over het elektrische gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en los hangende haren kunnen vast komen te zitten in bewegende delen.
g) Als er onderdelen voor stofafvoer- en stofverzameling worden meegeleverd, sluit deze dan aan en gebruik deze op de juiste wijze. Het gebruik van deze onderdelen kan het risico op stof- gerelateerde ongelukken verminderen.
h) Laat vertrouwdheid door het veelvoudig gebruik van gereedschap u niet zelfgenoegzaam maken en negeer nooit de veiligheidsprincipes. Een roekeloze handeling kan in een fractie van een seconde een ernstige verwonding veroorzaken.
4) Gebruik en onderhoud van elektrisch gereedschap
a) Forceer elektrisch gereedschap niet. Gebruik elektrisch gereedschap dat geschikt is voor het werk dat u wilt uitvoeren. Geschikt elektrisch gereedschap werkt beter en veiliger op een passende snelheid.
b) Gebruik het elektrische gereedschap niet als de schakelaar van het apparaat niet in- en uitschakelt. Elektrisch gereedschap dat niet bediend kan worden met de schakelaar is gevaarlijk en moet gerepareerd worden.
c) Haal de stekker uit het stopcontact voordat u instellingen aanpast, toebehoren verwisselt of het elektrische gereedschap opbergt. Dergelijke voorzorgsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
d) Berg elektrisch gereedschap, dat niet in gebruik is, op buiten bereik van kinderen en laat mensen die niet bekend zijn met het gereedschap of met deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van onervaren gebruikers.
e Onderhoud uw elektrisch gereedschap. Controleer op foutieve uitlijning of het vastslaan van bewegende delen, gebroken onderdelen en elke andere afwijking die de werking van het elektrische gereedschap zou kunnen beïnvloeden. Indien het elektrische gereedschap beschadigd is, moet u het laten repareren voordat u het weer gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe messen slaan minder snel vast en zijn gemakkelijker te bedienen.
g) Gebruik het elektrische gereedschap, de accessoires en onderdelen, etc. volgens deze instructies en volgens bestemming voor het specifieke type elektrisch gereedschap, en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Gebruik van elektrisch gereedschap voor werkzaamheden die verschillen van die waarvoor het apparaat bestemd is, kan leiden tot gevaarlijke situaties.
h) Zorg dat de handvaten en grepen droog, schoon en vrij van olie en vet zijn. Glibberige handvaten en grepen zijn niet veilig te gebruiken en zorgen voor minder controle in onverwachte situaties.
5) Onderhoud
a) Laat uw elektrische gereedschap onderhouden door een gekwalificeerde vakman en gebruik alleen identieke vervangstukken. Zo bent u er zeker van dat de veiligheid van het elektrische gereedschap gewaarborgd blijft.

Specifieke veiligheid

Veiligheid verstekzaag

WAARSCHUWNG: Voordat u de machine op de stroombron aansluit, controleert u of de spanning gelijk is aan de spanning weergegeven op het gegevensplaatje van de verstekzaag. De aansluiting op een stroombron met een hogere spanning kan resulteren in serieuze verwondingen aan de gebruiker en beschadigingen aan de machine. Een lagere spanning is schadelijk voor de motor. Sluit de machine bij enige twijfel niet aan.

WAARSCHUWING!

• Houd de machine enkel bij de geïsoleerde oppervlakken vast. Wanneer er contact wordt gemaakt met het een onder spanning staande draad komen de metalen onderdelen mogelijk onder stroom te staan wat kan resulteren in een elektrische schok voor de bediener
• Gebruik steeds zaagbladen met de juiste afmetingen en vorm (diamant vs rond) van het asgat. Bladen die niet overeenstemmen met de hardware voor de bevestiging ervan zullen excentrisch draaien wat resulteert in controleverlies
• Gebruik geen beschadigde of ongeschikte blad sluitringen en bouten. De sluitringen en bladbout zijn speciaal ontworpen voor uw verstekzaag, voor optimale prestatie en veiligheid
• Pas de zaagdiepte aan de dikte van het werkstuk aan
• Houd uw handen uit de buurt van het zaagblad

BELANGRIJK: Indien u na het lezen van deze instructies niet zeker bent van hoe dit gereedschap moet bediend worden, zorg dan voor extra training.

a. Laat nooit personen jonger dan 18 jaar deze zaag bedienen.
b. Gebruik steeds de nodige veiligheidsuitrusting, met inbegrip van een veiligheidsbril of scherm, gehoorbescherming, stofmasker, en beschermende kledij, met inbegrip van veiligheidshandschoenen, wanneer u de zaag gebruikt.
c. Elektrisch gereedschap veroorzaakt trillingen. Trillingen kunnen aanleiding geven tot gezondheidsproblemen. Handschoenen kunnen helpen bij het in stand houden van een goede bloedcirculatie in de vingers. In de hand vastgehouden gereedschap mag niet zonder onderbreking gedurende langere perioden gebruikt worden.
d. Maak, indien mogelijk, gebruik van een vacuumstofafvoersysteem om het stof/afval onder controle te houden.
e. Probeer geen materiaal te zagen dat dikker is dan gespecificeerd in het deel van deze handleiding met specificaties.
f. Verstekzagen zijn niet ontworpen voor het zagen van brandhout. Zorg er steeds voor dat het hout droog is en geschikte vlakke oppervlakken vertoont zodat het veilig op de verstektafel kan gelegd worden.
g. Plaats het zaagblad enkel tegen het werkstuk wanneer het gereedschap is ingeschakeld. Zo niet bestaat de kans op een terugslag wanneer het blad vast komt te zitten in het werkstuk.
h. Stel de zaagdiepte in op de dikte van het werkstuk
i. Verwijder nooit stof, spanen, of afval met de hand uit de buurt van het blad. Zorg ervoor dat het gereedschap spanningsloos is en maak gebruik van een geschikte borstel
j. Gebruik enkel zaagbladen die zijn aanbevolen door de producent en in overeenstemming zijn met EN 847-1 of de daarmee equivalente norm in uw land.
k. Houd vodden, doeken, en touwmaterial buiten de werkzone en zorg ervoor dat de kleding van het bedienend personeel geen rafels vertoont die gegregen zouden kunnen worden door het roterende blad, wat ernstig letsel zou kunnen veroorzaken. Indien het bedienende personeel handschoenen draagt, mogen deze geen rafels vertonen.
I. Zorg ervoor dat er tijdens het gebruik van de verstekzaag geen boven het gereedschap opgeslagen voorwerpen kunnen omlaag vallen. De trillingen van het gereedschap kunnen in de buurt opgeslagen voorwerpen doen bewegen.
m. Houd zaagbladen die niet op het gereedschap geïnstalleerd zijn in een daarvoor geschikte container die tijdens verplaatsingen een bescherming biedt tegen eventuele snijwonden.
n. Zorg er steeds voor dat het zaagblad is afgestemd op het te zagen materiaal en dat het maximum toerental van de zaag niet groter is dan het maximum toerental van het blad.
0. Wanneer er gebruik wordt gemaakt van bladen met een grotere boring dan de naaf van de verstekzaag, zorg er dan voor dat een correct aanpassingsstuk (naafring) wordt gebruikt.
p. Tijdens het verplaatsen of het transporteren van de zaag moet het daarvoor voorziene transporthandvat gebruikt worden (niet met behulp van de bedieningshendel), en dient u ervoor te zorgen dat de zaag is vergrendeld.
q. Verwijder geen afgezaagd materiaal of vervang het werkstuk niet alvorens eerst de zaag kop terug in de bovenste positie te hebben geplaatst en de bescherming te hebben gesloten.
r. Zorg ervoor dat het werkstuk correct wordt ondersteund. Grote panelen kunnen onder hun eigen gewicht doorzakken en het zaagblad vastklemmen. Steunen dienen langs beide zijden onder het paneel te worden aangebracht, dicht bij de zaagsnede en in de buurt van de rand van het paneel.
s. Zorg ervoor dat alle steunen en stroomsnoeren buiten de zaagsnede geplaatst zijn of lopen.
t. Plaats het werkstuk steeds op een stabiel platform, waarbij de blootstelling van het lichaam minimaal is, het geklemd geraken van het blad voorkomen wordt, en controleverlies vermeden wordt.
u. Sta tijdens het gebruik nooit in lijn met het zaagblad van de verstekzaag. Neem een zijdelingse positie in om een eventuele terugslag te vermijden.
v. Let op de rotatierichting van de motor en van het blad.
w. Inspecteer het werkstuk en verwijder eventuele spijkers en andere ingebedde voorwerpen alvorens het werk aan te vatten.
x. Oefen geen zijdelingse of torsiekracht uit op het blad tijdens het zagen.
y. Indien een snede niet tot de rand van een werkstuk loopt, of indien het blad klem komt te zitten in het werkstuk, laat het blad dan volledig tot stilstand komen en til het dan pas uit het werkstuk.
2. Probeer nooit een vastzittend zaagblad vrij te maken alvorens de machine los te koppelen van het elektriciteitsnetwerk.

Het gereedschap mag ENKEL gebruikt worden voor de beoogde doeleinden. Welk ander gebruik dan ook dan dat vermeld is in deze handleiding-, wordt beschouwd als verkeerd gebruik. De gebruiker, en niet de fabrikant, zal aansprakelijk zijn voor welke schade of letsel dan ook die het resultaat zijn van een dergelijk verkeerd gebruik.

De fabrikant is niet aansprakelijk voor wijzigingen die aangebracht zijn op of aan het gereedschap, en ook niet voor schade die het resultaat zou zijn van dergelijke wijzigingen. Zelfs indien men het gereedschap gebruikt zoals voorgeschreven, is het onmogelijk om alle residuele risicofactoren te elimineren.

Verdere veiligheidsinstructies voor alle zagen

Terugslag en bijbehorende waarschuwingen

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend accessoire, zoals een slijpschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt tot abrupte stilstand van het rondraaiende accessoire. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het accessoire versneld op de plaats van de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken. De slijpschijf beweegt zich vervolgens naar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van de machine. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven

a. Houd de machine goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslagen reactiekrachten beheersen
b. Als de snijschijf vastklemt of als u de werkzaamheden onderbreekt, schakelt u de machine uit en houdt u het rustig tot de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende snijschijf uit de groef te trekken. Anders kan een terugslag het gevolg zijn. Stel de oorzaak van het vastklemmen vast en maak deze ongedaan
c. Wanneer de zaag in een onafgemaakte snede herstart wordt, zorgt u ervoor dat de zaag recht in de snede ligt en dat de tanden niet in het materiaal grijpen (een vastzittend blad kan bij het her starten van de machine omhoog geschoten worden)
d. Een groot werkstuk hoort dicht bij de snede en dicht bij de rand ondersteund te worden om inzakking te voorkomen en de kans op terugslag te minimaliseren
e. Gebruik geen beschadigde of botte bladen. Deze bladen produceren een smalle nerf wat resulteert in overmatige wrijving, het buigen van zaagbladen en terugslag.
f. Voor het maken van sneden horen alle verstel vergrendelingshendels goed vast gezet te worden. Het bewegen van bladverstellingen kan leiden tot het buigen van bladen en terugslag
g. Ben uitermate voorzichtig bij het zagen in muren en andere verborgen gebieden. Het zaagblad raakt mogelijk verborgen voorwerpen wat kan leiden tot terugslag

Onderste beschermkap functie

a) Controleer voor elk gebruik of de onderste beschermkap juist functioneert. Gebruik de machine niet wanneer de beschermkap niet juist functioneert. Vergrendel de beschermkap niet in de open of gesloten positie. Wanneer u de zaag laat vallen buigt de beschermkap mogelijk. Controleer de vrije beweging van de beschermkap met behulp van de hendel
b) Controleer de werking van de beschermkapveer. Wanneer de veer niet juist functioneert dient deze, samen met de beschermkap gerepareerd worden voordat u de machine gebruikt. De beschermkap sluit en opent mogelijk langzaam dankzij beschadigde onderdelen of een stofopbouw
c) De beschermkap mag enkel met de handgesloten worden bij het uitvoeren van speciale zaagsneden als een vrije inval zaagsnede. Verhoog de beschermkap met de hendel en zodra het zaagblad in het werkstuk zaagt, laat u de beschermkaphendel los
d) Controleer of het zaagblad volledig door de beschermkap bedekt wordt voordat u de machine neerlegt. Wanneer het zaagblad roteert en niet volledig bedekt is, kan de machine in de richting van de gebruiker of omstanders gevuurd worden wat kan resulteren in ernstige ongelukken

Beschermkap functie

a) Controleer voor elk gebruik of de beschermkap juist functioneert. Gebruik de machine niet wanneer de beschermkap niet juist functioneert. Vergrendel de beschermkap niet in de open of gesloten positie. Wanneer u de zaag laat vallen buigt de beschermkap mogelijk. Controleer de vrije beweging van de beschermkap met behulp van de hendel
b) Controleer de werking van de beschermkapveer. Wanneer de veer niet juist functioneert dient deze, samen met de beschermkap gerepareerd worden voordat u de machine gebruikt. De beschermkap sluit en opent mogelijk langzaam dankzij beschadigde onderdelen of een stafopbouw
c) Tijdens het maken van een vrije inval zaagnede, met het blad gesteld in een hoek anders dan 90°, mag de voet niet bewegen. Beweging van de voet resulteert mogelijk in terugslag
d) Controleer of het zaagblad volledig door de beschermkap bedekt wordt voordat u de machine neerlegt. Wanneer het zaagblad roteert en niet volledig bedekt is, kan de machine in de richting van de gebruiker of omstanders gevuurd worden wat kan resulteren in ernstige ongelukken

Laser-veiligheid

De laser die in dit apparaat gebruikt wordt, is een klasse 2 laser met een maximum vermogen ≤ 1 mW en met een golflengte van 400-700 nm.

Deze lasers vormen gewoonlijk geen optisch gevaar, alhoewel in de bundel kijken tijdelijke blindheid kan veroorzaken.

Indien u met opzet in de laserbundel kijkt, kan dit gevaar inhouden. Gelieve alle veiligheidsregels als volgt na te leven:

• De laser dient gebruikt en onderhouden te worden in overeenstemming met de instructies van de producent ervan
• Schakel de laser pas in wanneer de machine klaar is om te zagen
• Richt de laserbundel nooit op een persoon, en in het bijzonder niet in de ogen van mens of dier, noch op welk ander voorwerp dan ook dan het werkstuk
• Zorg er steeds voor dat de laserbundel gericht is op een stevig werkstuk zonder weerkaatsende oppervlakken, bijvoorbeeld hout of ruw-gecoate oppervlakken zijn aanwaardbaar Weerkaatsend plaatstaal of gelijkaardig materiaal is niet geschikt voor het gebruik van de laser omdat het weerkaatsende oppervlak de straal terug naar de bediener van de machine zou kunnen sturen
• Vervang het lasergeheel niet. Reparaties mogen enkel uitgevoerd worden door de producent van de laser of door een geautoriseerde agent daarvan. Vervang NIET door een ander type laser

LET OP: Het gebruik van controles of aanpassingen of een uitvoering van procedures verschillend van deze die hier gespecificeerd worden, kunnen aanleiding geven tot een gevaarlijke blootstelling aan straling.

Er wordt verwezen naar de relevante EN-normen, EN60825-1/A1:2002 voor meer informatie betreffende lasers.

Onderdelenlijst

1	Bladbescherming
2	Verkstukklem-verstelknop
3	Verkstuk-klemschroef
4	Schuifkap
5	Verkstuk-klemplaat
6	Bladkanaal
7	Gebruikshandvat
8	Bladbescherming-veiligheidsvergrendeling
9	As-vergrendelknop
10	Storstel toegangsdoppen
11	Onderste bladbescherming
12	Schuifstaaf bevestigingsknoppen
13	Verstek-vergrendelknop
14	Kap
15	Verkstuksteunen
16	Verstekhoekindicator
17	Verstekschaal
18	Verkbankmontagegaten
19	Smm zeskantsleutel
20	Smm zeskantsleutel
21	Motor-ventilatiegaten
22	Afschuinhoekschaal
23	Verkstuk-klemsleuf
24	Laan/uit trekkerschakelaar
25	Stroomsnoer
26	Stofzak
27	Jaser
28	Jaag kop-vergrendelpin
29	Afschuinhoek-vergrendelknop

30	Schuifstaaf- vergrendelknoppen
31	Afschuinhoek bout
32	Verkstukklem-vergrendeling
33	Lap vergrendelschroef
34	Laser/werklicht aan/uit
35	Lap uitlijnschroef
36	Zaagblad
37	Verkstuksteunschroeven
38	Verkstukklem
39	Stofpoort
40	Paneelschroef
41	Schuifstaven
42	Verstektafel
43	Afschuinhoek indicator
44	Deelplaat

Gebruiksdoel

Via het netwerk gevoed, tafel- gemonteerd of draagbaar elektrische gereedschap om hout en andere materialen te zagen. Rechte, afgeschuinde, onder verstek en gecombineerde (verstek + afschuining) snedes. Het meegeleverde zaagblad is geschikt voor natuurlijk hout en voor kunstmatige composiethoutsoorten.

Opmerking: enkel voor niet commercieel gebruik.

Uw gereedschap uit de verpakking halen

• Haal uw nieuwe gereedschap voorzichtig uit de verpakking en inspecteer het. Zorg dat u op de hoogte bent van alle kenmerken en functies ervan.
• Zorg ervoor dat alle onderdelen van het gereedschap aanwezig zijn en in goede staat verkeren. Indien er onderdelen ontbreken of beschadigd zijn, dienen deze vervangen te worden alvorens het gereedschap te gebruiken

Voorafgaand aan het gebruik

WAARSCHUWING: Belangrijke veiligheidshulpmiddelen! Zorg voor een goede werking, rhoud volgens instructies en MAAK NIET onbruikbaar!

WAARSCHUWING: Ontkoppel de machine van de stroombron voordat u accessoires wisseltige aanpassingen maakt

BELANGRIJK: Zaag/zaag kop is een omschrijving van het deel van het gereedschap dat de motor, bladinstallatie en zwenkarm omvat. Op een schuivende verstekzaag gaat het om het gedeelte dat de stang doorkruist.

Werkbankmontage

BELANGRIJK: Het is aanbevolen om de machine op een werkbank te bevestigen. De machine kan vrij gebruikt worden, maar de montage op een werkbank vermindert een groter veiligheidsrisico tijdens gebruik.

1. Monteer de zaag op een vlakke en horizontale werkbank met behulp van bouten, ringen, en borgmoeren (niet meegeleverd) door de voorste werkbankmontagegaten (18)
2. Span NIET overmatig aan omdat dit de basis kan beschadigen
3. Gebruik geen bouten die niet goed op de werkbankmontagegaten passen; dit kan zorgen voor ongewenste beweging
4. Als alternatief kan de zaag gemonteerd worden op een tenminste 13 mm dikke plaat, en door deze laatste vast te klemmen op het werkoppervlak (fig. I); dit maakt het eenvoudig om de zaag te verplaatsen door het geheel op het werkoppervlak vast te klemmen waar het nodig is.
5. Wanneer u gebruik maakt van een montageplaat is het handig om de ringen en de moeren verzonken aan te brengen zodat de plaat vlak op het oppervlak kan geplaatst worden.

WAARSCHUWING: Zorg ervoor dat het montageoppervlak niet krom is, een oneffen vlak kan aanleiding geven tot het vast komen te zitten van het zaagblad en tot onnauwkeurig h.

Loskoppelen en optillen van de zaag kop

WAARSCHUWING: Zorg dat het gereedschap ALTIJD van de stroombron ontkoppeldt is en het blad volledig gestopt is voordat u de zaag kop naar beneden zet, het gereedschap draagt en/of de zaag kop loskoppelt.

Om de zaagkop los te koppelen en op te tillen:

1. Druk naar beneden op het gebruikshandvat (7) (afb. A) en trek de zaag kop- vergrendelpin (28) (alb. B) naar buiten
2. Til de zaag kop langzaam omhoog (afb. C)

Om de zaag kop omlaag te brengen en vast te zetten:

1. Vanuit de verhoogde positie, ontkoppel de bladbescherming-veiligheidsvergrendeling (8) (Alb. D)
2. Duw de gebruikshandvat (7) en de zaagkop langzaam naar beneden (afb. A) druk dan de zaagkop-vergrendelpin (28)

De kap verstellen

1. Zorg dat de kap (4 en 14) bij elke snede gebruikt wordt
2. De schuifkap (4) kan versteld en verlengd of helemaal verwijderd worden.
3. Om de schuifkap aan te passen, los de kap- vergrendelschroel (33) met behulp van de zeskantsleutel (20) en schuif de kap naar de gewenste positie (afb. E)
4. Draai de zeskantschroeven stevig vast met behulp van de 4 mm zeskantsleutel zitten, zodal de kap niet beweegt
5. Wanneer u een afgeschuinde snede maakt, zal de schuifkap misschien verwijderd moeten worden zodat ze niet de beweging van de zaagkop belemmert of de blad (36) verstoort wanneer deze wordt opgetild WAARSCHUWING: Gebruik de verstekzaag NOOIT zonder de gewone kap

De werkstuksteunen verstellen

1. Draai de werkstuksteunschroeven (37) los met behulp van de 4 mm zeskantsleutel (20)
2. Schuif de werkstuksteunen (15) in de gaten aan de zijkant van het gereedschap (afb. F)
3. Draai de werkstuksteunschroeven vast om de werkstuksteunen in positie te bevestigen

De werkstukklemmen bevestigen

1. Beslis welke kant van de zaagkop dat het werkstuk moet worden vastgeklemd (Normaal is dit de langere kant van het werkstuk dat uit het gereedschap uitsteekt)
2. Zet de werkstukklem (38) volledig en de gewenste werkstukklemsleuf (23) (afb. G).
3. Draai de werkstukklem-vergrendeling (32) vast
4. Plaats de klem over het werkstuk door het bovenste deel van de klem te draaien en de klem op te heffen of te verlagen naargelang de maat van het werkstuk (afb. H)
5. Zodra de klem in positie is, draai de werkstuk-verstelknop (2) vast
6. Schroef de werkstuk-klemschroef (3) met de klok om de werkstuk-klemplaat (5) op het werkstuk te verlagen en dan vast te klemmen (afb. I)

Stofafvoer

• Optimale stofafvoer wordt gerealiseerd door een stofafvoersysteem of stofzuiger op de stofpoort (39) aan te sluiten. De stofpoortadapter (niet meegeleverd) is mogelijk nodig om het stofafvoersysteem op de stofpoort aan te sluiten.
• De stofzak (26) past over de stofpoortadapter met behulp van een veerklem
• Voor een efficiente werking maakt u de stofzak leeg wanneer deze ongeveer halfvol is; dit maakt een betere luchtstroming door de zak mogelijk

Transport

1. Wanneer u de zaag vervoert of opbergt, zorg er dan voor dat de zaag kop in de onderste positie vastgemaakt staat, met de zaag kop- vergrendelpin (28) en alle afschuin- en verstek vergrendelknoppen op hun plaats
2. Draag de zaag niet met op bewegende delen, omdat dit letsel kan veroorzaken
3. Als de zaag op een werkbank of steun gemonteerd is, zorg er dan voor dat de bevestigingen verwijderd zijn en dat de zaag vrij kan bewegen.
4. Als de zaag op een draagbare plank gemonteerd is, zorg er dan voor dat de plank niet aan de werkbank of steun geklemd is zodat de zaag vrij kan bewegen
5. Wanneer u de zaag verplaatst of vervoert, houd deze dan altijd rechtop

Aanbrengen en verwijderen van het blad

WAARSCHUWING: Gebruik geen zichtbaar beschadigd, vervormd of bot zaagblad. WAARSCHUWING: Zorg ALTIJD dat de machine van de netspanning losgekoppeld is wanneer u de bladen of accessoires op de zaag vervangt.

WAARSCHUWING: Draag handschoenen bij het manipuleren van bladen.

WAARSCHUWING: Gebruik geen zaagblad dat, groter is dan de capaciteit van de machine, omdat het blad dan mogelijk in contact zou komen met de beschermkap. Gebruik geen te dik zaagblad omdat de buitenste bladring dan geen contact kan maken met de vlakke delen van de as, wat zou inhouden dat de bladschroef niet in staat zou zijn om het blad correct op de as vast te houden.

WAARSCHUWING: Gebruik de machine niet voor het zagen van metaal en beton tenzij u gebruik maakt van een zaagblad dat, specifiek is ontworpen voor het materiaal. Zorg er in dat geval ook voor dat eventueel stof en afval tijdens het gebruik op correcte en veilige wijze kan worden afgevoerd.

WAARSCHUWING: Zorg ervoor dat mogelijk vereiste afstandsstukken en ringen overeenkomen met de as en het te gebruiken zaagblad of daar compatibel mee zijn.

WAARSCHUWING: Monteer en gebruik nooit een blad uit hogesnelheidsstaal (HSS).

BELANGRIJK: zelfs wanneer het blad vooraf gemonteerd is, controleert u voor het eerste gebruik op de een juiste montage ervan

BELANGRIJK: Zaag/zaag kop is een omschrijving van het deel van het gereedschap dat de motor, bladinstallatie en zwenkarm bevat. Op een schuivende verstekzaag gaat het om het gedeelte dat de stang doorkruist.

Om een blad te verwijderen:

1. Til de zaagkop omhoog (zie loskoppelen en optillen van de zaag kop sectie in deze handleiding)
2. Draai de moer en schroef van de bladbescherming (1) veermechanisme los (afb. J)
3. Druk op de bladbescherming-veiligheidsvergrendeling (8) en trek de bladbescherming terug (afb. K)
4. Druk en houd de as-vergrendelknop (9) (afb. L)
5. Terwijl het as-vergrendelknop is ingedrukt, gebruik de 6 mm zeskantsleutel (19) om de paneelschroef (40) te verwijderen door de bout met de klok te draaien
6. Zodra de paneelschroef is verwijderd, verwijder de afstandshouders en de blad (36) zorgvuldig uit de zaagkop

Een blad vervangen:

1. Nadat het aanwezige blad (36) verwijderd is (zie stappen 1-6 hier boven), zet plaatst u het vervang-blad en vervangt u de paneelschroef met alle componenten volgens afb. II
   Let op: Zorg er voor dat het blad in de juiste draairichting aangebracht wordt
2. Houd de as-vergrendelknop (9) ingedrukt
3. Maak de paneelschroef (40) vast met de 6 mm zeskantsleutel (19) door de sleutel tegen de klok te draaien:
4. Laat de asvergrendelknop los; en zorg ervoor dat het blad los en recht draait zonder te wiebelen of zijwaartse bewegingen te maken

1. Met behulp van een winkelhaak controleer dat het blad 90° is op de verstektafel (afb. N)

2. Vervang de kruiskopschroef en zorg ervoor dat de beschermmechanisme goed werkt voor de gebruik

Let op: Na het aanbrengen van een blad moet men, de machine altijd een tijdje laten draaien voor ze effectief gebruikt wordt zodat u er zeker van bent dat het blad correct draait. Als er problemen voorkomen, stop de zaag dan onmiddellijk en haal de machine van de netspanning en los het probleem op.

Aanpassen van de verstekhoek

De verstek vergrendelknop (13) wordt gebruikt om de verstektafel (42) te vergrendelen onder de gewenste verstekhoek. De verstekzaag is geschikt voor hoeken van 0° tot 45°, en dit zowel langs links als langs rechts.

WAARSCHUWING: Zorg er ALTIJD voor dat de zaag van de netspanning losgekoppeld is voordat er aanpassingen uitgevoerd worden aan hoeken, afschuiningen en insteekdieptes.

Om de verstekhoek aan te passen:

1. Als deze vergrendeld is, draai de verstek-vergrendelknop (13) tegen de klok in
2. Als de vergrendelknop vrijgegeven is, draai de verstektafel (42) naar de vereiste verstekhoek die is aangegeven op de verstekschaal (17) van de verstekhoekindicator (16) (afb. 0)
3. Zodra de juiste verstekhoek geselecteerd is, zet de verstek-vergrendelknop vast

WAARSCHUWING: ALVORENS WELKE SNEDE DAN OOK UITTE VOEREN, dient men ervoor te zorgen dat de verstek-vergrendelknop geactiveerd is. Indien u dat niet doet, kan het zijn dat de verstektafel (42) beweegt tijdens het zagen, wat aanleiding kan geven tot ernstig persoonlijk letsel.

Aanpassen van de afschuinhoek

De verstekzaag is geschikt voor hoeken van 0° tot 45°, en dit zowel langs links als langs rechts. WAARSCHUWING: Zorg er ALTIJD voor dat de zaag van de netspanning losgekoppeld is voordat er aanpassingen gemaakt worden aan hoeken, afschuiningen en invalidieptes.

Om de afschuinhoek aan te passen:

1. Zorg dat de verstek-vergrendelknop vergrendeld is
2. Draai de afschuinhoek- vergrendelknop (29) tegen te klok om deze los te maken
3. Stel de schuinhoek in de gewenste hoek aan met behulp van de afschuinhoekschaal (22) als referentie (afb. P)
4. Wanneer de vereiste schuinhoek is geselecteerd, draai de afschuinhoek- vergrendelknop aan met de klok te draaien

WAARSCHUWING: VOORDAT U EEN SNEDE MAAKT, zorg dat de afschuinhoek- vergrendelknop (29) naar beneden vergrendeld staat. Doet u dit niet, dan kan de zaag arm gaan bewegen tijdens het zagen en kan dit aanleiding geven tot ernstig persoonlijk letsel.

WAARSCHUWING: VOORDAT U EEN SNEDE MAAKT, zorg ervoor dat de schuilkap (4) niet de baan van de zaagblad verstoort (zie de kap verstellen sectie in deze handleiding)

Het losmaken en bevestigen van de schuifstaaf-vergrendelknoppen

• De zaag heeft een tweedelige dubbele schuifstaaf voor de voor- en achterwaartse aanpassing van de zaag over de zaagtafel
• Om de staaf de laten schuiven, maak de schuifstaaf- vergrendelknoppen (30) los (afb. Q)
• Om de zaag kop op een bepaalde lengte vast te zetten, maak de schuifstaaf-vergrendelknoppen op de gewenste locatie vast

Werking

⚠ WAARSCHUWING: Bij het gebruik van de machine is het dragen van de juiste beschermende uitrusting, waaronder niet-geweven handschoenen en een stofmasker aanbevolen.

BELANGRIJK: Inspecteer de verstekzaag ALTIJD voor elk gebruik. Voordat u de zaag op de netspanning aansluit, inspecteert u de bescherming en de juiste veiligheidsfuncties van het gereedschap.

BELANGRIJK: Zorg ervoor dat de gebruiker de juiste training heeft gehad in het gebruik, aanpassing en onderhoud van de verstekzaag voordat u deze op de netspanning aansluit en de zaag gebruikt.

⚠ WAARSCHUWING: Zorg er ALTIJD voor dat de machine van de netspanning losgekoppeld is voordat u delen van de machine wijzigt. Let op de rotatierichting van het blad en vergelijk dit met de juiste rotatierichting op het zaag blad; aan de voorkant van de zaag moeten de tanden altijd naar beneden wijzen.

In- en uitschakelen

• Om de zaag in te schakelen, druk u den aan /uit trekker-schakelaar (24)
• Om de zaag uit te schakelen, laat u de aan/ uit trekker-schakelaar los

WAARSCHUWING: Kijk NIET direct in de Laser, omdat dit uw ogen kan beschadigen en blindheid kan veroorzaken

• De laser werkt onafhankelijk van de zaag
• Om de laser (27) of het LED-werklicht aan te zetten, druk "I" op de laser/werklicht aan/uit knop (34)
• Om de laser of het LED-werklicht uit te schakelen, druk "0" op de laser/werklicht aan/uit knop

Het maken van een zaagsnede

WAARSCHUWING: Plaats handen nooit op minder dan 150 mm van het blad (fig. VI). Houd handen en lichaamsdelen altijd weg van het pad van het zaagblad (36) en van het bladkanaal (6) (afb. III).

WAARSCHUWING: Vermijd handposities en ongemakkelijk gebruik waarin het wegschuiven van de hand ervoor zou kunnen zorgen dat een vinger het blad raakt.

BELANGRIJK: Voor nauwkeurig zagen, zorg dat het blad, de kap, de verstektafel en de afschuintafel allemaal juist gekalibreerd zijn (zie 'Kalibreren' in Onderhoud).

Samengestelde versteksneden:

• Een samengestelde versteksnede bestaat uit een gecombineerde afschuining en een versteksnede. Dit type snede wordt gebruikt voor het creëren van fotoframes, bakken, aflopende zijdes en voor dak framework
• Maak een oefensnede voordat u in het werkstuk zaagt
• Als u een samengestelde versteksnede maakt, stel dan eerst de benodigde afschuinhoek in (zie 'Aanpassen van de afschuinhoek') en verstekhoek (zie 'Aanpassen van de verstekhoek') in en begin daarna met zagen

Haksneden:

• Deze sneden worden gebruikt om kleine of smalle stukken materiaal te zagen
• De zaag kop wordt zacht naar beneden geduwd om door het vastgezette werkstuk te zagen
• De schuifstaaf- bevestigingsknoppen (12) moeten vast gezet worden in de achterste positie op de kap (14)

Schuifsneden:

• Het schuifstaaf systeem (41) van de zaag zorgt ervoor dat de zaag schuifsneden kan maken
• Om de zaag kop volledig vrij te maken, en het vlot te laten glijden, maakt u de schuifstaafvergrendelknoppen (30) los
• Tijdens het zagen wordt het zaagblad (36) in het werkblad en dan naar achter geduwd naar de achterkant van het bladkanaal (6) om de snede af te maken
• Gebruik schuifsneden voor bredere stukken materiaal (zie 'Specificaties' voor maximale maten van het werkstuk)

Het maken van een snede:

1. Met de zaag losgekoppeld van de netspanning, zorgt u ervoor dat de benodigde instellingen uitgevoerd zijn en op de zaag vergrendeld zijn zoals een verstekhoek, afschuinhoek en wanneer nodig een zaagdiepte
2. Plaats het werkstuk vlak op de verstektafel (42), met één kant vast tegen de kap (14 en 4)

Opmerking:

• Als de plank vervormd is, plaats de bolle kant dan tegen de kap (afb. IV)
• Als de holle kant tegen de kap is geplaatst, kan de plaat breken en het blad vast laten lopen
• Gebruik de werkstukklem (38) (zie 'Het bevestigen van de Werkstukklem') aan één van de kanten van de zaag kop waar het nodig is om het werkstuk vast te zetten

• Gebruik de werkstuksteunen (15) (zie 'Aanpassen van de werkstuksteunen') als dat nodig is om langere werkstukken te stabiliseren

• Voer een virtuele snede uit met de zaag kop op het werkblad, zorg er voor dat de zaag kop vrij op en neer kan bewegen en vrij op de schuifstaaf (41) kan schuiven

• Verbind de zaag met de netspanning

• Houd het gebruikshandvat (7) vast en druk de aan/uit-trekker-schakelaar (24) in

• Laat het zaagblad (36) op de maximale snelheid komen en druk dan de bladbescherming-veiligheidsvergrendeling (8) (alb. R) in en breng het blad langzaam naar beneden en door het werkstuk, laat de snelheid van het blad al het werk doen (er zou geen onnodige druk aangebracht hoeven te worden op het gebruikshandvat)

• Wanneer de snede klaar is, laat de aan/uit-trekker-schakelaar dan los en laat het blad tot stilstand komen voordat u de zaag-kop omhoog brengt

• Verwijder het werkblad alleen als het blad volledig tot stilstand is gekomen en de bladbescherming (1) alle tanden bedekt

Accessories

• Verschillende accessoires en verbruiksmiddelen, waaronder zaagbladen, klemmen en beschermingsmiddelen, zijn verkrijgbaar bij uw Silverline handelaar.
• Reserve onderdelen zijn verkrijgbaar op toolsparesonline.com

Onderhoud

⚠️ WAARSCHUWING: Haal de stekker uit het stopcontact voordat u de machine schoonmaakt of enig onderhoud uitvoert

Aanpassing van de afschuinhoek

Controleren van de 0°-hoek

• Zorg dat de zaag kop in de onderste positie staat en vergrendel is met de zaag kop vergrendelpin (28) zodat het blad (36) in het bladkanaal (6) zit
• Stel de afschuinhoek in op 0° (zie "Wijzigen van de afschuinhoek")
• Breng de zaag kop om hoog door de vergrendelpin los te maken en controleer dat de hoekindicator nog steeds op 0° is gesteld
• Plaats een winkelhaak op de tafel, met de korte zijde tegen de verstektafel (42) en andere zijde tegen het zaagblad (vermijd de zaagtanden)

Belangrijk: Wanneer het zaagblad niet recht (90°) op de verstektafel staat, is een kalibratie nodig

Wijzigen van de 0°-hoek

• Maak de afschuinhoek- vergrendelknop (29) los en stel de afschuinhoek in op 0 ^n
• Controleer de 0° door een winkelhaak tegen het oppervlak van de zaagblad (36) en de verstektafel (42) vast te houden
• Stel de schuine hoek in op 45 °
  • Draai de afschuinhoekbout (31) los (afb. R)
• Draai de schroef op of verlaag deze door te draaien naar rechts of links met behulp van de 4 mm zeskantsleutel (20) (afb. R)
• Controleer de 0^ hoek opnieuw met een winkelhaak
• Zodra de afschuinhoek va 0^ is bereikt, draai de afschuinhoekbout vast

Controleren van 45°-hoeken

• Na het kalibreren van de afschuinschaal op de werkelijke 0°, zet de afschuinhoek op 45° en controleer dat de afschuinhoek-indicator (43) gelijk is aan de afschuinhoekschaal (22)
• Gebruik een geschikt gereedschap om de 45° afschuinhoek te meten en te controleren (afb. S).
• Als het gereedschap verkeerd staat en niet de werkelijk 45 ^e aanduit, neem dan contact op met een gekwalificeerde Triton service-technicus

Aanpassing verstekhoek 90°

De voornaamste verstelling van de verstekhoek 0° positie wordt bereikt door het wijzigen van de positie van de kap (14).

1. Stel de verstekhoek in op 0° (zie 'Aanpassen van de afschuinhoek') volgens de verstekschaal (17) en de verstekhoek-indicator (16)
2. Verwijder de schuifkap (4)
3. Haal de zaag kop naar beneden en zet deze vast met de zaag kop- vergrendelpin (28) zodat het blad (36) in het bladkanaal (6) staat
4. Gebruik een winkelhaak om de 90° hoek tussen de kap (14) en het blad te controleren (afb. T)
5. Als de kap niet haaks op het blad staat, maak dan de uitlijnschroeven (36) die de kap vastmaken los en maak kleine aanpassingen tot de kap 90° haaks staat aan beide kanten van het blad
6. Maak de uitlijnschroef weer vast (afb. U)
7. Maak de zaag kop-vergrendelpin los en breng de zaag kop terug in de opgetilde positie

De keelplaat vervangen

BELANGRIJK: Indien de keelplaat (44) beschadigd of ernstig versleten is, dient ze vervangen te worden om een veilig gebruik van het gereedschap te kunnen verzekeren.

1. Haal de kap (14) en schuif kap (18) van de verstektafel (42)
2. Stel de snijkopschuin in op 45
3. Schroef de keelplaat (44) schroeven los en verwijder de keelplaat (afb. V)
4. Maak het bladkanaal (6) schoon en breng de nieuwe keelplaat aan
5. Maak de schroeven weer vast
6. Zet de kap terug, zorg dat ze 90° haaks staat op het blad (36) (zie 'verstekhoek 90° aanpassing')

Algemene inspectie

• Controleer regelmatig of alle bevestigingsschroeven en -bouten nog goed vast zitten.
• Inspecteer het stroomsnoer (25) voor elk gebruik op slijtage en beschadiging. Reparaties dienen uitgevoerd te worden door een geautoriseerd Silverline service center. Dit geldt tevens voor verlengsnoeren die, gebruikt worden met de machine

Schoonmaken

• Houd uw machine te allen tijde schoon. Vuil en stof doen de interne onderdelen snel slijten, wat de levensduur aanzienlijk vermindert. Maak de machine met een zachte borstel of droge doek schoon. Gebruik wanneer mogelijk zuivere, droge perslucht om door de luchtgaten te blazen
• Maak de behuizing met een vochtige doek en een licht schoonmaakmiddel schoon. Gebruik geen alcohol, benzine of hardnekkig schoonmaakmiddel
• Gebruik geen bijtende stoffen voor het schoonmaken van plastic onderdelen

Smeren

- Smeer alle bewegende onderdelen lichtjes en op regelmatige tijdstippen met behulp van een geschikt sproeismeermiddel

Borstels

• In de loop van de tijd kunnen de koolstofborstels van de motor alslijten
• Overmatig afgesleten borstels kunnen de oorzaak zijn van vermogensverlies, van defecten, of van zichtbare vonkvorming
• Om de borstels te vervangen, verwijdert men de toegangsdoppen (10) tot de borstels langs beide zijden van de machine (afb W). Verwijder de versleten borstels en vervang ze door nieuwe exemplaren (afb X). Vervang dan de borsteldoppen.
• Als alternatief kunt u de machine laten nakijken door een geautoriseerd Silverline servicecentrum

Opmerking: Vervang koolstofborstels steeds paarsgewijs.

Contact

Voor technische ondersteuning of voor reparatieadvies, gelieve contact op te nemen met de hulplijn op ([phone]

Web: silverlinetools.com/en-GB/Support

Adres:

Powerbox

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, Verenigd Koninkrijk

Opberging

• De zaagkop kan omlaag gebracht en vergrendel worden met de zaagkop-vergrendelpin (28) om de machine compact te maken voor opberging.
• Zorg dat alle afschuining- en verstek vergrendelingen vastzitten voor het opbergen
• Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op

Afvoer

Bij het buiten gebruik stellen en de afvoer van elektrische machines die niet langer werken en die niet gerepareerd kunnen worden, neemt u de nationale voorschriften in acht.

• Elektrische en elektronische apparaten (WEEE) mogen niet met huishoudelijk afval worden weggegooid
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering en afvoer van elektrisch gereedschap

Probleemopsporing

Probleem Mogelijke oorzaak Oplossing
De machine werkt niet	Gesprongen zekering Vervang zekering
	Versleten koolstofborstels	Vervang de borstels (paarsgewijs) door nieuwe, of laat de borstels bij een geautoriseerd Silverline service center vervangen
	Machine defect Neem contact op met een geautoriseerd Silverline service center
Slechte zaagprestaties	Versleten of beschadigde landen Vervang het zaagblad (36)
	Onjuist zaagblad-type Vervang het zaagblad door een voor het te bewerken materiaal geschikt type
	Onjuiste zaagblad eigenschappen Gebruik een voor deze verstekzaag geschikt zaagblad
	Onjuist bevestigd zaagblad Verwijder het zaagblad en bevestig opnieuw, exact zoals beschreven in deze handleiding
Overmatige trillingenVan het gereedschap tijdens het gebruik	Gebogen of beschadigd zaagblad Vervang het zaagplad onmiddellijk
	Onjuist bevestigd zaagblad Verwijder het zaagblad en bevestig opnieuw, exact zoals beschreven in deze handleiding
	Machine defect Neem contact op met een geautoriseerd Silverline service center
Moeilijk te verstellen afschuinings- of verstekhoek	Opgehoopt zaagsel Verwijder zaagsel met een stofzuiger

Silverline Tools Garantie

Dit Silverline product komt met 3 jaar garantie.

Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs.

Het gekochte product registreren

Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:

- Uw persoonlijke gegevens

- De gegevens van het product en de aankoop

U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.

Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:

Alle claims moeten binnen de garantieperiode worden ingediend.

U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.

U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden.

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.

De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.

De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.

De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools.

De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op.

Wat is gedekt:

De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.

Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.

Gebruik van dit product in de EU.

Wat niet is gedekt:

Silverline Tools geeft geen garantie op reparaties als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Defecte installatie (behalve wanneer geinstalleerd door Silverline Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.

Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.

EG-verklaring van overeenstemming

De ondergetekende: Mr. Darrell Morris

Gemachtigd door: Silverline Tools

Verklaart dat

Deze verklaring wordt verstrekt onder de volledige verantwoordelijkheid van de fabrikant.

Het hierboven beschreven voorwerp is conform de desbetreffende communautaire harmonisatiewetgeving

Identificatienummer: 546534

Beschrijving: 1450 W schuifverstekzaag

Voldoet aan de volgende richtlijnen:

• Machinerichtlijn 2006/42/EG

• Elektromagnetische verenigbaarheid 2014/30/EU

• RoHS-richtlijn 2002/95/EG

• EN 61029-1:2009+A11

• EN 61029-2-9:2012+A11

• EN 55014-1:2006+A1+A2

• EN 55014-2:2015

• EN 61000-3-2:2014

• EN 61000-3-3:2013

Keuringsinstantie: Rheinland

De technische documentatie wordt bijgehouden door: Silverline Tools

Datum: 28-09-18

Handtekening:

Darrell Morris

Algemeen directeur

Naam en adres van fabrikant:

Powerbox International Limited, handelsregister nummer 06897059. Geregistreerd adres:

Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Verenigd Koninkrijk

Wprowadzenie

NL 3 jaar garantie. Registreer uw product binnen 30 dagen online. Algemene voorwaarden zijn van toepassing
