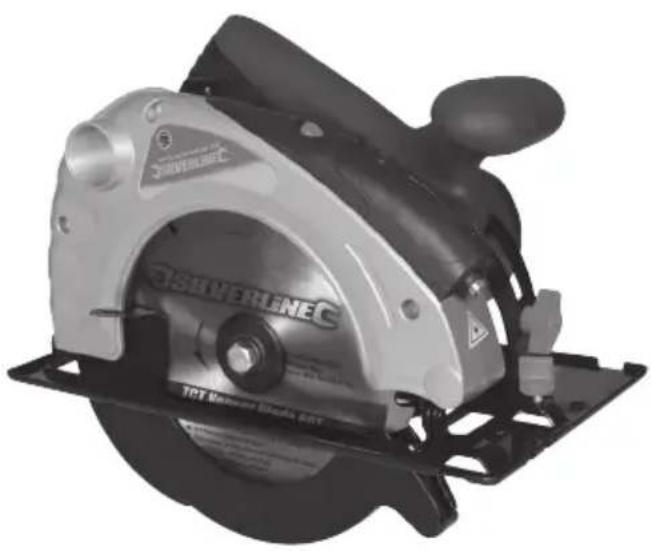

GEBRUIKSAANWIJZING 285873 SILVERLINE

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze symbolen geven belangrijke informatie weer over het product of instructies voor het gebruik.

Draag gehoorbescherming Draag een veiliggheidsbril Draag een stofmasker Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Draag beschermende schoenen

Draag beschermende kleding

Let op: terugslaggevaar!

Waarschuwing: scherpe bladen of tanden!

Gebruik niet de regen of in vochtige omstandigheden!

Ontkoppel de machine van de stroombron voor het maken van aanpassingen, het verwisselen van accessoires, het schoonmaken, het uitvoeren van onderhoudt en wanneer de machine niet in gebruik is!

Laser waarschuwing!

Stofontginning aanbevolen

WAARSCHUWING: Bewegende delen kunnen ernstig letsel veroorzaken.

Voorzichtig!

Belangrijke veiligheidshulpmiddelen! Zorg voor een goede werking, onderhoud volgens instructies en MAAK NIET onbruikbaar!

Beschermingsklasse II (dubbel geïsoleerd)

Milieubescherming

Elektrische producten mogen niet met het normale huisvuil worden weggegooid. Indien de mogelijkheid bestaat, dient u het product te recyclen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

Voldoet aan de relevante wetgeving en veiligheidsnormen

Technische afkortingen

Onbelaste snelheid: 4500 min

Zaagblad afmeting (max.): 0185 mm

Zaagblad asgat: 20 mm

Spouwmes dikte: 2 mm

Inbegrepen zaagblad: 0185 x∅20 x 2,5 x 1,6 mm x 24T

Maximale zaagdiepte: 63 mm (90°)

Met het oog op onze aanhoudende productontwikkeling kunnen de specificaties van Silverline producten zonder voorafgaande kennisgeving worden gewijzigd.

Geluid en trilling

Geluidsdruk (L PA):....98 dB(A)

Geluidsvermogen (LWA):....109 dB(A)

Onzekerheid K: 3 dB

Trilling A : 4,983 m/s ^2 (hoofd handvat) 3,439 m/s ^2 (hulphandvat)

Onzekerheid K: 1,5 m/s ^2

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en de gehoorbescherming is noodzakelijk.

WAARSCHUWING: Bij een geluidsintensiteit van 85 dB(A) of hoger is het dragen van gehoorbescherming en het limiteren van de blootstellingstijd vereist. Bij oncomfortabel hoge geluidsniveaus, zelfs met het dragen van gehoorbescherming, stopt u het gebruik van de machine onmiddellijk. Controleer de pasvorm en het geluiddempingsniveau van de bescherming.

WAARSCHUWING: Blootstelling aan trilling resulteert mogelijk in gevoelloosheid, tinteling en een vermindert gripvermogen. Langdurige blootstelling kan leiden tot chronische condities. Limiteer de blootstellingsduur en draag anti-vibratie handschoenen. Vibratie heeft een grotere invloed op handen met een temperatuur lager dan een normale, comfortabele temperatuur. Maak gebruik van de informatie in de specificaties voor het bereken van de gebruiksduur en frequentie van de machine.

Geluid- en trillingsniveaus in de specificatie zijn vastgesteld volgens EN60745 of een gelijksoortige internationale norm. De waarden gelden voor een normaal gebruik in normale werkomstandigheden. Een slecht onderhouden, onjuist samengestelde of onjuist gebruikte machine produceert mogelijk hogere geluids- en trillingsniveaus.

www.osha.europa.eu biedt informatie met betrekking tot geluids- en trillingsniveaus op de werkplek wat mogelijk nuttig is voor regelmatige gebruikers van machines.

Algemene veiligheid voor elektrisch gereedschap

WAARSCHUWING Lees alle bediening- en veiligheidsvoorschriften. Het niet opvolgen van alle voorschriften die hieronder vermeld staan, kan resulteren in een elektrische schok, brand en/of ernstig letsel.

WAARSCHUWING: De machine is niet geschikt voor gebruik door personen met een verminderde mentale of fysieke gesteldheid of een gebrek aan ervaring, tenzij de persoon wordt begeleid of geïnstrueerd door een persoon verantwoordelijk voor de veiligheid

Bewaar deze voorschriften voor toekomstig gebruik.

De term "elektrisch gereedschap" in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op de stroom is aangesloten (met een snoer) of met een accu wordt gevoed (snoerloos).

1) Veiligheid in de werkruimte

a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en donkere ruimtes leiden vaak tot ongelukken.
b) Werk niet met elektrisch gereedschap in explosieve omgevingen, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap brengt vonken teweeg die stof of dampen kunnen doen ontbranden.
c) Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap bedient. Door afleiding kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De stekkers van het elektrische gereedschap moeten passen bij het stopcontact. Pas de stekker niet aan. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Het gebruik van ongewijzigde stekkers en passende stopcontacten vermindert het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals pijpen, radiatoren, fornuizen en koelkasten. Het risico op een elektrische schok neemt toe als uw lichaam geaard wordt.
c) Laat elektrisch gereedschap niet nat worden. Wanneer elektrisch gereedschap nat wordt, neemt het risico op een elektrische schok toe.
d) Beschadig het snoer niet. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Een beschadigde of in de knoop geraakte snoer verhoogt het risico op een elektrische schok toe.

e) Wanneer u elektrisch gereedschap buiten gebruikt, maak dan gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis. Gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis om het risico op een elektrische schok te verminderen.
f) Indien het onvermijdelijk is elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruik dan een energiebron met een aardlek beveiliging (Residual Currency Device). Het gebruik van een RCD vermindert het risico op een elektrische schok.

WAARSCHUWING: Wanneer de machine in Nieuw-Zeeland gebruikt wordt, met een lekstroom van 30 mA of lager, is het gebruik van een aardlekschakelaar aanbevolen

3) Persoonlijke veiligheid

a) Blijf alert en gebruik uw gezonde verstand wanneer u elektrisch gereedschap bedient. Gebruik het elektrisch gereedschap niet wanneer u vermoeid bent of onder invloed bent van drugs, alcohol of medicijnen. Onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig letsel.
b) Maak gebruik van persoonlijke bescherming. Draag altijd een veiligheidsbril. Passende bescherming voor de omstandigheden, zoals een stofmasker, niet-slippende veiligheidsschoenen een helm of gehoorbescherming, vermindert het risico op persoonlijk letsel.
c) Zorg ervoor dat het apparaat niet per ongeluk wordt gestart. Controleer of de schakelaar in de 'uit' stand staat voordat u de stekker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluiten op de stroom van elektrisch gereedschap met de schakelaar ingeschakeld kan tot ongelukken leiden.
d) Verwijder alle stel- of moersleutels voordat u het elektrische gereedschap inschakelt. Een moer- of stelsleutel die zich op een draaiend onderdeel van het elektrische gereedschap bevindt, kan leiden tot letsel.
e) Reik niet te ver. Blijf altijd stevig en in balans staan. Zo houdt u meer controle over het elektrische gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en los hangende haren kunnen vast komen te zitten in bewegende delen.
g) Als er onderdelen voor stofafvoer- en stofverzameling worden meegeleverd, sluit deze dan aan en gebruik deze op de juiste wijze. Het gebruik van deze onderdelen kan het risico op stofgerelateerde ongelukken verminderen.
a) Forceer elektrisch gereedschap niet. Gebruik elektrisch gereedschap dat geschikt is voor het werk dat u wilt uitvoeren. Geschikt elektrisch gereedschap werkt beter en veiliger op een passende snelheid.
b) Gebruik het elektrische gereedschap niet als de schakelaar van het apparaat niet in- en uitschakelt. Elektrisch gereedschap dat niet bediend kan worden met de schakelaar is gevaarlijk en moet gerepareerd worden.
c) Haal de stekker uit het stopcontact voordat u instellingen aanpast, toebehoren verwisselt of het elektrische gereedschap opbergt. Dergelijke voorzorgsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
d) Berg elektrisch gereedschap dat niet in gebruik is op buiten bereik van kinderen en laat mensen die niet bekend zijn met het elektrische gereedschap of met deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van onervaren gebruikers.

4) Gebruik en verzorging van elektrisch gereedschap

e) Onderhoud uw elektrisch gereedschap. Controleer op foutieve uitlijning of het vastslaan van bewegende delen, gebroken onderdelen en elke andere afwijking die de werking van het elektrische gereedschap zou kunnen beïnvloeden. Indien het elektrische gereedschap beschadigd is, moet u het laten repareren voordat u het weer gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe messen slaan minder snel vast en zijn gemakkelijker te bedienen.

g) Gebruik het elektrische gereedschap, de accessoires en onderdelen, etc. volgens deze instructies en volgens bestemming voor het specifieke type elektrisch gereedschap, en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Gebruik van elektrisch gereedschap voor werkzaamheden die verschillen van die waarvoor het apparaat bestemd is, kan leiden tot gevaarlijke situaties.

5) Onderhoud

a) Laat uw elektrische gereedschap onderhouden door een gekwalificeerde vakman en gebruik alleen identieke vervangstukken. Zo bent u er zeker van dat de veiligheid van het elektrische gereedschap gewaarborgd blijft.

Cirkelzaag veiligheid

a) WAARSCHUWNG: Zorg dat uw handen uit de buurt van het zaagblad blijven. Houd één hand op het hulphandvat, en houd de andere hand op de motorkast. Wanneer beide handen op het gereedschap geplaatst zijn, kunnen ze niet beschadigd raken door het zaagblad
b) Reik niet onder het werkstuk waar uw handen niet beschermd zijn tegen het zaagblad
c) Pas de zaagdiepte, aan de breedte van het werkstuk aan. Minder dan een volledige tandhoogte dient onder het werkstuk uit te komen
d) Houd het werkstuk tijdens het zagen nooit met de hand vast of steunend op uw benen
e) Gebruik wanneer mogelijk een stof ontginningssysteem om het zaagsel/afval op te vangen
f) Machines dienen tijdens gebruik bij de geïsoleerde handvaten vast gehouden te worden. Zo bent u beschermd wanneer het blad in contact komt met het snoer van de zaag of andere bedrading. Komt het blad in contact met draad wat onder spanning staat, dan komen metalen onderdelen van de zaag onder spanning te staan, wat de gebruiker van de zaag een schok kan geven wanneer de handvaten niet gebruikt worden
g) Gebruik te allen tijde aanbevolen zaagbladen van de juiste grootte en vorm. Bladen die niet passen bij het montage hardware van de zaag lopen excentrisch wat leid tot controleverlies
h) De blad bout en de sluitringen zijn speciaal ontworpen voor uw zaag. Voor een optimale prestatie en een optimale veiligheid, gebruikt u geen beschadigde of onjuiste sluitringen

Bijkomende veiligheid voor alle zaagmachines

Terugslag

• Terugslag is een plotselinge reactie op een vastlopend, geforceerd of een foute uitlijning van het zaagblad, waardoor de zaag uit het materiaal omhoog, naar de gebruiker wordt geschoten.
• Wanneer het zaagblad plots klem komt te zitten in het werkstuk, schiet de machine in de richting van de gebruiker dankzij de kracht van de motor

- Wanneer het zaagblad gedraaid of fout uitgelijnd in het werkstuk komt te zitten, graven de tanden aan de achterzijde van blad in het werkstukoppervlak waardoor het zaagblad mogelijk uit het werkstuk gedrukt wordt

Terugslag is het gevolg van misbruik en/of onjuiste gebruiksprocedures of -omstandigheden, en kan voorkomen worden door het volgen van de volgende voorzorgsmaatregelen:

a) Houd de zaag met beide handen stevig vast en positioneer uw armen zo, dat terugslag tegengewerkt kan worden. Positioneer uw lichaam links een zijkant van de zaag en niet in lijn met het zaagblad. Door het nemen van de juiste voorzorgsmaatregelen kunnen terugslagkrachten door de gebruiker onder controle gehouden worden
b) Wanneer het blad stroef in het materiaal draait of wanneer u tijdens het zagen onderbroken wordt laat u de trekker schakelaar los en houd u de zaag stil in het materiaal tot het blad volledig stil staat. Probeer de zaag nooit uit het materiaal te halen of naar achteren te trekken wanneer het zaagblad roteert
c) Wanneer de zaag in een onafgemaakte snede herstart wordt, zorgt u ervoor dat de zaag recht in de snede ligt en dat de tanden niet in het materiaal grijpen (een vastzittend blad kan bij het her starten van de machine omhoog geschoten worden)
d) Een groot werkstuk hoort dicht bij de snede en dicht bij de rand ondersteund te worden om inzakking te voorkomen en de kans op terugslag te minimaliseren
e) Gebruik geen beschadigde of botte bladen. Deze bladen produceren een smalle nerf wat resulteert in overmatige wrijving, het buigen van zaagbladen en terugslag
f) Voor het maken van sneden horen alle verstel vergrendelingshendels goed vast gezet te worden. Het bewegen van bladverstellingen kan leiden tot het buigen van bladen en terugslag
g) Ben uitermate voorzichtig bij het zagen in muren en andere verborgen gebieden. Het zaagblad raakt mogelijk verborgen voorwerpen wat kan leiden tot terugslag

Onderste beschermkap functie

a) Controleer voor elk gebruik of de onderste beschermkap juist functioneert. Gebruik de machine niet wanneer de beschermkap niet juist functioneert. Vergrendel de beschermkap niet in de open of gesloten positie. Wanneer u de zaag laat vallen buigt de beschermkap mogelijk. Controleer de vrije beweging van de beschermkap met behulp van de hendel
b) Controleer de werking van de beschermkapveer. Wanneer de veer niet juist functioneert dient deze, samen met de beschermkap gerepareerd worden voordat u de machine gebruikt. De beschermkap sluit en opent mogelijk langzaam dankzij beschadigde onderdelen of een stofopbouw
c) De beschermkap mag enkel met de handgesloten worden bij het uitvoeren van speciale zaagsneden als een vrije inval zaagsnede. Verhoog de beschermkap met de hendel en zodra het zaagblad in het werkstuk zaagt, laat u de beschermkaphendel los
d) Controleer of het zaagblad volledig door de beschermkap bedekt wordt voordat u de machine neerlegt. Wanneer het zaagblad roteert en niet volledig bedekt is, kan de machine in de richting van de gebruiker of omstanders gevuurd worden wat kan resulteren in ernstige ongelukken

Beschermkap functie

a) Controleer voor elk gebruik of de beschermkap juist functioneert. Gebruik de machine niet wanneer de beschermkap niet juist functioneert. Vergrendel de beschermkap niet in de open of gesloten positie. Wanneer u de zaag laat vallen buigt de beschermkap mogelijk. Controleer de vrije beweging van de beschermkap met behulp van de hendel
b) Controleer de werking van de beschermkapveer. Wanneer de veer niet juist functioneert dient deze, samen met de beschermkap gerepareerd worden voordat u de machine gebruikt. De beschermkap sluit en opent mogelijk langzaam dankzij beschadigde onderdelen of een stofopbouw

c) Tijdens het maken van een vrije inval zaagnede, met het blad gesteld in een hoek anders dan 90°, mag de voet niet bewegen. Beweging van de voet resulteert mogelijk in terugslag
d) Controleer of het zaagblad volledig door de beschermkap bedekt wordt voordat u de machine neerlegt. Wanneer het zaagblad roteert en niet volledig bedekt is, kan de machine in de richting van de gebruiker of omstanders gevuurd worden wat kan resulteren in ernstige ongelukken

Spouwmes functie

a) Gebruik een geschikt zaagblad voor het spouwmes. De zaagblad diameter dient dunner te zijn dan het spouwmes en de zaagbreedte van het blad dient groter te zijn dan de dikte van het spouwmes
b) Verstel het spouwmes als beschreven in deze handleiding. Onjuist positionering en uitlijning maken het spouwmes ineffectief
c) Het spouwmes dient te allen tijde gebruikt te worden, behalve bij het maken van vrij inval zaagsneden. Het spouwmes creëert mogelijk terugslag
d) Het spouwmes functioneert juist wanneer het in contact komt met het werkstuk
e) Gebruik de machine niet wanneer het spouwmes gebogen. Zelfs bij een licht gebogen mes sluit de beschermkap langzaam

Cirkelzaag veiligheid

WAARSCHUWNG: Voordat u de machine op de stroombron aansluit, controleert u of de spanning gelijk is aan de spanning weergegeven op het gegevensplaatje van de laminaatzaag. De aansluiting op een stroombron met een hogere spanning kan resulteren in serieuze verwondingen aan de gebruiker en beschadigingen aan de machine. Een lagere spanning is schadelijk voor de motor. Sluit de machine bij enige twijfel niet aan.

i) Laat niemand, jonger dan 18 jaar oud, de zaag gebruiken
j) Wanneer u de zaagt gebruikt, hoort u te allen tijde bescherming te dragen. Denk hierbij aan een veiligheidsbril, gehoorbeschermers, mondkapje, beschermende kleding en handschoenen
k) Elektrisch handgereedschap kan trillingen veroorzaken. Trillingen kunnen ziektes veroorzaken. Handschoenen die de handen van de bediener warmhouden kunnen een goede circulatie van het bloed in de vingers bevorderen. Gebruik handgereedschap niet langdurig zonder onderbreking

I) Gebruik wanneer mogelijk een stof ontginningssysteem om het zaagsel/afval op te vangen

m) Zaag geen materiaal, dikker dan beschreven in de specificaties van deze handleiding

n) Pas de zaagdiepte, aan de breedte van het werkstuk aan. Minder dan een volledige tandhoogte dient onder het werkstuk uit te komen

o) Zorg dat het werkstuk stevig gemonteerd is, en niet te ver uitsteekt over de werkbank om buiging van het zaagblad en controleverlies te voorkomen

p) Zorg ervoor dat steunen en stroomsnoeren uit de zaag lijn verwijdert zijn

q) Zet het werkstuk met een minimale blootstelling op een stabiel platform vast, om het buigen van het zaagblad en controleverlies te voorkomen

r) Wanneer u aan het zagen bent, staat u aan de zijkant van het werkstuk

s) Het zaagblad steekt onder de tafel uit

t) Reik niet onder het werkstuk waar uw handen niet beschermd zijn tegen het zaagblad

u) Let op de draairichting van de motor en het zaagblad

v) Inspecteer het werkstuk en verwijder alle voorwerpen in de buurt van de zaag voordat u begint met zagen

w) Oefen tijdens het zagen geen zijwaartse of draaiende druk op het zaagblad uit

x) Wanneer het zaagblad niet tot de volledige breedte van het werkstuk reikt, of wanneer het zaagblad in het werkstuk klemt, laat u de zaag volledig tot stilstand komen voordat u de zaag uit het werkstuk tilt

y) Wanneer het zaagblad vast geklemd zit in het werkstuk hoort u de machine uit te schakelen voordat u het blad los probeert te krijgen
z) Beweeg de zaag niet naar achter tijdens het zagen van een werkstuk

aa) Kijk uit voor rondvliegend zaagafval. Het is de gebruikers verantwoordelijkheid omstanders te beschermen tegen rondvliegend zaagafval

bb) Wanneer u onderbroken wordt tijdens het zagen, maak de snede dan eerst af en schakel de machine uit voordat u opkijkt

cc) Controleer voor elk gebruik of de onderste beschermkap juist functioneert. Gebruik de machine niet wanneer de beschermkap vrij beweegt en volledig sluit. Vergrendel de beschermkap nooit in de open positie. Wanneer de zaag per ongeluk valt raakt de beschermkap mogelijk beschadigd. Zorg ervoor dat de beschermkap in elke hoek en op elke zaagdiepte vrij beweegt en het zaagblad of enig ander deel van de machine niet raakt

dd) Controleer of het zaagblad volledig bedekt wordt door de beschermkap voordat u de machine neerlegt. Een onbeschermd zaagblad beweegt de machine achterwaarts en zaagt alles wat in de weg staat. Het zaagblad staat niet meteen stil wanneer u de trekker schakelaar loslaat

ee) Controleer regelmatig of alle bouten, moeren en andere bevestigingen goed vastgedraaid zijn

De zaagmachine mag alleen gebruikt worden voor het voorgeschreven doel. Elk ander doel dan vermeld staat in deze handleiding wordt beschouwd als misbruik. De gebruiker en niet de fabrikant is vervolgens aansprakelijk voor eventuele schade of eventueel letsel ten gevolge van dergelijke gevallen van misbruik.

De fabrikant is niet verantwoordelijk voor eventuele wijzigingen die gedaan worden aan het gereedschap, noch voor eventuele schade die het resultaat is van dergelijke wijzigingen.

Zelfs wanneer de machine als voorgeschreven gebruikt wordt zijn alle riscifactoren nooit volledig uit te sluiten

Laser veiligheid

De laser gebruikt in de machine is een klasse 2 laser met een maximaal vermogen van ≤1mW en een golflengte van 650 nm.

Hoewel het lasersystem normaal gesproken geen optisch gevaar is, het staren in de laser leid echter mogelijk tot blindheid.

• Volg alle onderstaande veiligheidsregels op:
- Gebruik en onderhoud de laser in overeenstemming met de instructies van de fabrikant
- Schakel de laser niet in voordat het gereedschap klaar is voor gebruik
- Richt de laser niet op uzelf, personen om u heen en reflecterende materialen anders dan het werkstuk
- Reflecterend materiaal als staal kaatst de laser mogelijk terug in de richting van de gebruiker
- Aanpassingen aan, en het vervangen van de laser hoort gedaan te worden door de fabrikant of een geautoriseerd persoon. De laser hoort met hetzelfde type laser vervangen te worden

LET OP: Het gebruik van de laser, anders dan beschreven, kan resulteren in schadelijke radiatie blootstelling

Verwijs naar de relevante EN richtlijnen, EN60825-1:2007 voor meer informatie betreft lasersystemen

Productbeschrijving

v Laser aan-/uitschakelaar
2. Accucompartimentknop
3. Accucompartimentdeksel
4. laser
5. Rotatierichting indicator
6. Geleider vergrendelknop
7. 45° lijn inkeping
8. 0° lijn inkeping
9. Geleidergleuf
10. Onderste beschermkap
11. Basisplaat
12. Bladflens
13. Blad sluitring
14. Blad vergrendelbout
15. Spouwmes
16. Kleine afschuiningshoek vergrendelknop
17. Dnderste beschermkaphendel
18. Blad
19. Blad rotatierichting indicator
20. Stofpoort
21. Voorhandvat
22. Diepteschaal
23. Achterhandvat
24. Uit-stand veiligheidsknop
25. Trekker schakelaar
26. Diepte vergrendelknop
27. Motor ventilatiegleuven
28. Verstekhoek vergrendelknop
29. Verstekhoekschaalverdeling
30. Blad steeksleutel
31. Pinsleutel
32. Parallelgeleider

Fig. I

A – Spouwmes

B - Nerf (Zaag/tandbreedte)

C - Blad

Gebruiksdoel

Handcirkelzaag, voor het maken van versteksneden, rechte sneden en afschuiningen in harde, zachte, natuurlijke en kunstmatige houtsoorten. Geschikt voor bijkomende materialen met het gebruik van een geschikt zaagblad. Invalzaagsneden dienen enkel gemaakt te worden door gekwalificeerde personen met het spouwmes verwijderd

Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt
• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt

Voor gebruik

WAARSCHUWING: Ontkoppel de machine van de stroombron voordat u accessoires wisselt of enige aanpassingen maakt

Stofontginning

- Voor een schonere en veiligere werkomgeving sluit u de stofpoort (20) op een stof ontginningssysteem of stofzuiger aan

Let op: Het inbegrepen zaagblad is op de machine bevestigd. Controleer voor het eerste gebruik of de bladbout (14) goed vastgedraaid is

Het bevestigen en verwijderen van een zaagblad

WAARSCHUWING: Bij het hanteren van zaagbladen dienen beschermende handschoenen gedragen te worden

• Zorg ervoor dat het juiste zaagblad wordt geselecteerd voor het uit te voeren werk
• Bevestig geen beschadigde zaagbladen. Versleten, gebogen en gebroken bladen horen vervangen te worden
• Plaats de pinsleutel (31) in de uitsparing en in de twee gaten van de bladflens (12), als afgebeeld in afbeelding A. Draai de bladbout (14) met behulp van de inbegrepen steeksleutel (30) los
• Verwijder de bladbout, sluitring (13) en flens (12)
• Gebruik de onderste beschermkaphendel (2) om de beschermkap terug te trekken en het zaagblad uit te schuiven
• Plaats het zaagblad op de as. Zorg ervoor dat beide rotatierichting indicators (5+19) in dezelfde richting wijzen
• Plaats de buitenste flensmoer, de sluitring en de zaagbladvergrendelingsschroef terug op de as
• Zorg ervoor dat het zaagblad goed vast zit voordat de zaag gebruikt wordt

Lasergeleider – het installeren van de batterijen

1. Druk de batterijcompartimentknop (2) in en schuif de deksel (3) in de richting van de laser schakelaar (1) om de deksel te verwijderen
2. Plaats twee AAA batterijen in het compartiment (Afbeelding D)
3. Plaats de compartimentdeksel in de positie als afgebeeld in afbeelding E en schuif deze terug over het compartiment. De deksel vergrendelt in de gesloten positie

Het stellen van de afschuiningshoek

• De machine is voorzien van een kantelende basisplaat (11)
• Stel de hoek van de basisplaat door de vergrendelknop (28) en de kleine afschuiningshoek vergrendelknop (16) los te draaien. De plaat is nu vrij te bewegen
• Selecteer de gewenste afschuiningshoek met behulp van de schaal (2) en draai de twee vergrendelknoppen vast
• Controleer de nauwkeurigheid van de afschuiningshoek met behulp van een geschikte gradenboog

Het stellen van de zaagdiepte

1. Draai de dieptevergrendelingsknop (26) los. De voetplaat kan nu vrij versteld worden naar de gewenste positie
2. Selecteer de gewenste zaagdiepte met behulp van de diepteschaal (22) of een liniaal en draai de vergrendelknop vast

BELANGRIJK: Bij een correcte instelling horen de zaagbladtanden ongeveer 3 mm onder het werkstuk uit te steken

Het gebruik van de parallelgeleider

• De parallelgeleider (32) kan aan zowel de linker- als rechterzijde van de machine gebruikt worden
• Het gebruik van de parallelgeleider verbetert de zaagnauwkeurigheid van de zaagsneden, zonder het volgen van potlood markeringen
• Draai de geleider vergrendelknop (6) los en plaats de geleider aan de vereiste zijde van de machine (Afbeelding C)
• Plaats de geleider in de gewenste positie met behulp van de schaalverdeling op de geleider en de basisplaat
• Draai de vergrendelknop vast om de geleider in positie te vergrendelen

Gebruik

WAARSCHUWING: Het inbegrepen zaagblad is op de machine voor bevestigd. Controleer voor het eerste gebruik of de zaagbladvergrendelingsschroef (1) goed vast zit

Voordat u de zaag op uw werkstuk gebruikt is het aangeraden op afvalmateriaal te oefen. De instellingen zijn cruciaal voor het verkrijgen van een fijne afwerking. Tevens kunnen foute instellingen het werkstuk ernstig beschadigen

WAARSCHUWING: Ontkoppel de zaag van de stroombron voor het bevestigen of verwijderen van accessoires

Het hanteren van de cirkelzaag

• Houd de zaag tijdens gebruik met beide handen vast
• Gebruik waar mogelijk klemmen om het werkstuk tijdens het zagen vast te zetten
• Laat de zaag op maximale snelheid komen voordat deze door het werkstuk wordt gevoerd
• Ontkoppel de machine van de stroombron wanneer deze onbeheerd wordt achtergelaten

Het maken van een zaagsnede

1. Houdt de zaag stevig vast en rust de voorzijde van de voetplaat (5) op de rand van het werkstuk
2. Zorg ervoor dat het zaagblad niet in contact komt met het werkstuk of enig ander object
3. Om de zaagmachine te starten drukt u de uit-stand vergrendelknop (24) in en knijpt u in de trekker schakelaar (25)
4. Laat de motor de maximale snelheid bereiken
5. Duw de cirkelzaag soepel door het werkstuk

Let op: De voorste rand van de basisplaat is voorzien van geleidingsinkepingen. Voor normale 0° zaagsneden lijnt u de 0° lijn inkeping (8) uit met de zaaglijn. Voor 45° zaagsneden lijnt u de 45° lijn inkeping (7) uit met de zaaglijn

1. Geleid het zaagblad volledig door het werkstuk voordat u trekker schakelaar los laat. Wanneer de snede niet voorbij het uiteinde van het werkstuk loopt, laat u de trekker schakelaar los en laat u het zaagblad volledig tot stilstand komen voordat u de machine uit het werkstuk verwijderd

2. Leg de machine niet neer voordat het zaagblad volledig stil staat

Het gebruik van de parallelgeleider

1. Bij het zagen tegen een werkstukrand is het gebruik van de parallelgeleider (32) aanbevolen
2. De positie van de geleider kan aangepast worden voor verschillende taken
3. Volg de rand van het werkstuk en houd de verticale voet van de geleider te allen tijde tegen de verticale rand

Het gebruik van de laser

WAARSCHUWING: Staar niet direct in de laser en richt de laser niet op personen of dieren

• Zorg ervoor dat de laser te allen tijde op een stevig werkstuk, als hout of oppervlakken met een ruwe coating zonder reflecterende delen, is gericht. Reflecterend plaatstaal weerkaatst de laser mogelijk terug in de ogen van de gebruiker
• Schakel de laser enkel in met de machine op het werkstuk
• Rust de voorste rand van de basisplaat (11) op het werkstuk
• Schakel de laser met behulp van de aan-/uitschakelaar (1) in

Let op: Wanneer de laser niet werkt dienen de batterijen mogelijk vervangen te worden

1. Lijn de laser tijdens de volledige snede met de gemarkeerde lijn op het werkstuk uit
2. Voltooi de snede
3. Schakel de laser uit

Spouwmes

• De machine is voorzien van een spouwmes (15), een klein blad achter het zaagblad (18). Het spouwmes is een belangrijk veiligheidsmiddel wat de kans op terugslag vermindert
• De dikte van het spouwmes (A) dient tussen de nerf (B) en het blad (C) te vallen, zie Fig. I
• De machine is voorzien van een zaagblad, passend bij het spouwmes. Zorg ervoor dat vervangende zaagbladen te geschikt zijn voor gebruik met het spouwmes
• In sommige gevallen dient het spouwmes verwijdert, plat gemaakt of vervangen te worden. Draai de diepte vergrendelknop (26) los en stel de machine op de maximale dieptepositie om de spouwmesbouten te bereiken
• Vervang het spouwmes onmiddellijk wanneer deze beschadigd is
• Plaats het nieuwe spouwmes centraal achter het zaagblad. De spouwmesbouten vereisen mogelijk bijkomende sluitringen bij het gebruik van zaagbladen met een alternatieve diameter
• Verwijder het spouwmes voorzichtig bij het uitvoeren van vrije inval zaagsneden. Wanneer het spouwmes niet gemakkelijk verwijdert en gemonteerd kan worden, is de machine niet geschikt voor het maken van vrij inval zaagsneden

WAARSCHUWING: Bevestig het spouwmes na het maken van vrij inval zaagsneden te allen tijde terug op de machine

Accessoires

- Verschillende accessoires en verbruiksmiddelen, waaronder zaagbladen, zijn verkrijgbaar bij uw Silverline handelaar. Reserve onderdelen zijn verkrijgbaar op toolsparesonline.com

Onderhoud

WAARSCHUWING: Haal de stekker uit het stopcontact voor u de machine schoonmaakt of onderhoud uitvoert

• Inspecteer het stroomsnoer voor elk gebruik op beschadiging en slijtage. Dit geld tevens voor verlengsnoeren
• Het stroomsnoer dient door de fabrikant vervangen te worden om veiligheidsgevaren te voorkomen

Laser verstelling

De laser is in de juiste positie uitgelijnd maar dient na verloop van tijd, vooral na een zaagblad wissel, mogelijk opnieuw uitgelijnd te worden

Wanneer de laser verstelt dient te worden, dient de samenstelling mogelijk in de juiste positie gelijmd te worden. Verstel de laser door de twee schroeven van de samenstelling te verwijderen (Afbeelding D) en de lijm voorzichtig te verwijderen. Draai de schroeven net genoeg vast zodat deze de lasersamenstelling in positie houden zodat u de positie aan kunt passen. Draai de schroeven vast met de laser in de gewenste positie en controleer de positie met een testsnede. Een kleine hoeveelheid lijm kan op de samenstelling aangebracht worden om een zekere positie te verzekeren

Algemene inspectie

• Controleer regelmatig of alle bevestigingsmiddelen goed vast zitten. Deze trilling na verloop van tijd mogelijk los
• Inspecteer het stroomsnoer voor elk gebruik op beschadiging en slijtage. Reparaties moeten bij een geautoriseerd Silverline service center uitgevoerd te worden. Dit geld tevens voor verlengsnoeren, gebruikt met de machine

Smeren

- Smeer alle bewegende onderdelen regelmatig met een geschikt smeermiddel

Schoonmaak

WAARSCHUWING: Bij het schoonmaken van de eenheid is het dragen van de juiste beschermende uitrusting, waaronder een veiligheidsbril en handschoenen, aanbevolen

• Houd uw machine te allen tijde schoon. Vuil en stof doen de interne onderdelen sneller slijten, wat de levensduur van de machine aanzienlijk vermindert
• Maak de behuizing van de machine met een zachte borstel of droge doek schoon
• Maak de plastic onderdelen niet met bijtende middelen schoon. Maak gebruik van een licht schoonmaakmiddel en een vochtige doek
• De machine mag niet in contact komen met water
• Zorg ervoor dat de machine volledig droog is voordat u deze gebruikt
• Gebruik wanneer mogelijk zuivere, droge perslucht om door de luchtgaten te blazen

Koolstofborstels

• Na verloop van tijd zullen de koolborstels in de motor verslijten.

• Bij overmatige slijtage van de borstels verliest de motor mogelijk vermogen, start het niet meer, en/ of produceert het overmatig vonken.

• Om de borstels te vervangen, verwijdert u de twee schroeven naast de motor ventilatiegleuven (27) en verwijdert u de kap

• Trek de versleten koolstofborstels voorzichtig uit de machine en plaats de nieuwe koolstofborstels. Beide borstels dienen tegelijkertijd vervangen te worden

• Bevestig de kap

- Als alternatief laat u de borstels bij een erkend servicecenter vervangen

- Nieuwe koolstofborstels dienen ingewerkt te worden

Let op: Koolstofborstel zijn verkrijgbaar op www.toolsparesonline.com

Opberging

• Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op
• Voor een langdurige opberging verwijdert u de laserbatterijen

Verwijdering

Bij de verwijdering van elektrische machines neemt u de nationale voorschriften in acht.

• Elektrische en elektronische apparaten en accu's mogen niet met uw huishoudelijk afval worden weggegooid
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van elektrisch gereedschap

Silverline Tools Garantie

Dit Silverline product komt met 3 jaar garantie.

Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs.

Het gekochte product registreren

Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:

• Uw persoonlijke gegevens
• De gegevens van het product en de aankoop
  U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.

Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:

Alle claims moeten binnen de garantieperiode worden ingediend.

U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.

U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden.

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.

De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.

De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.

De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools.

De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op.

Wat is gedekt:

De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.

Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.

Gebruik van dit product in de EU.

Wat niet is gedekt:

Silverline Tools geeft geen garantie op reparaties als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Defecte installatie (behalve wanneer geïnstalleerd door Silverline Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.

Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.

Accu garantie

Silverlineaccu's zijn voorzien van 30 dagen garantie. Wanneer er binnen de garantieperiode een fout optreedt dankzij een materiaal- of fabrieksfout, vervangt Silverline de accu gratis. Deze garantie heeft geen betrekking op commercieel gebruik en strekt zich niet uit tot normale slijtage of schade ten gevolge van een ongeluk, verkeerd gebruik of misbruik.

EG-verklaring van overeenstemming

De ondergetekende: Mr. Darrell Morris

Gemachtigd door: Silverline Tools

Verklaart dat

Identificatienummer: 285873

Beschrijving: 1400 W Silverstorm cirkelzaag met lasergeleider

Voldoet aan de volgende richtlijnen:

• Machinerichtlijn 2006/42/EG
• Richtlijn laagspanning 2006/95/EG
• Elektromagnetische verenigbaarheid 2004/108/EG
• RoHS-richtlijn 2002/95/EG
• EN60745-1:2009+A11:2010
• EN60745-2-2:2010

• EN55014-1:2006+A1:2009+A2:2011
• EN55014-2:1997+A1:2001+A2:2008
• EN61000-3-2:2006+A1:2009+A2:2009
• EN61000-3-3:2008Keuringsinstantie: TÜV Rheinland

De technische documentatie wordt bijgehouden door: Silverline Tools

Datum: 24-02-2015

Handtekening:

Darrell Morris

Algemeen directeur

Naam en adres van fabrikant:

Powerbox International Limited, handelsregister nummer 06897059.

Geregistreerd adres: Central House, Church Street, Yeovil, Somerset BA20 1HH, Verenigd Koninkrijk

*Registreer uw product binnen 30 dagen online. Algemene voorwaarden zijn van toepassing
