Type de produit	Scie à tronçonner diamant
Marque	Silverline
Modèle	633588
Utilisation principale	Coupe de pierre naturelle, maçonnerie et agrégats
Type de coupe	À sec et humide (vérifier compatibilité outil)
Compatibilité outil	Meuleuse d'angle ou scie avec alésage et vitesse nominale compatibles
Diamètre du disque	115 mm à 230 mm (estimation)
Alésage	22,23 mm (estimation)
Vitesse maximale	13 000 tr/min (estimation)
Alimentation	Électrique via outil portatif
Sécurité requise	Lunettes, protection auditive, gants, protection de coupe
Entretien courant	Vérifier usure, nettoyer débris, refroidir après usage
Pièces détachées	Disque diamant, protection de coupe
Réparabilité	Remplacer disque usé, vérifier arbre de l'outil
Conditions de coupe	Ne pas forcer, coupe droite, éviter vitrification
Type de segment	Fritté ou soudé sur disque acier
Refroidissement	Air pour coupe à sec, eau pour coupe humide
Matériaux compatibles	Pierre naturelle, maçonnerie, agrégats

FOIRE AUX QUESTIONS - 633588 SILVERLINE

Comment installer le disque diamant sur mon outil ?

Assurez-vous que l'outil est débranché. Montez le disque en suivant les instructions de l'outil électrique. Vérifiez la compatibilité de l'alésage, de la taille de l'arbre et de la vitesse nominale. Après installation, faites tourner le disque à vide pendant quelques secondes.

Puis-je utiliser ce disque pour couper du métal ?

Non, ce disque est conçu pour couper la pierre naturelle, la maçonnerie et les agrégats. L'utiliser sur du métal peut endommager le disque et présenter un danger.

Quelle est la différence entre la coupe à sec et la coupe humide ?

La coupe à sec génère de la chaleur ; il faut faire des pauses pour refroidir le disque en le faisant tourner à vide. La coupe humide nécessite un fluide de refroidissement dirigé vers le point de contact pour éviter la surchauffe et évacuer les débris. Vérifiez toujours la compatibilité de votre disque et outil avec la méthode choisie.

Pourquoi mon disque chauffe-t-il trop ?

Une pression excessive, une utilisation prolongée sans pause, ou un fluide de refroidissement insuffisant en coupe humide peuvent causer une surchauffe. Réduisez la pression, faites des pauses régulières et laissez le disque tourner à vide pour refroidir.

Comment éviter la vitrification du disque ?

La vitrification est un dépôt sur le disque lors de la coupe. Pour l'enlever, faites fonctionner la lame contre un matériau abrasif (comme une brique). Évitez de forcer la coupe et utilisez la méthode de refroidissement appropriée.

Que faire si le disque vibre ou se déforme ?

Vérifiez que le disque est correctement monté et que l'arbre n'est pas endommagé ou usé. Un arbre désaxé ou des roulements usés peuvent causer des vibrations. Remplacez les pièces défectueuses et assurez-vous que le disque est compatible.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de protection, des protections auditives et des gants. Utilisez la protection de coupe appropriée. Tenez fermement l'outil et ne le posez pas tant que le disque n'est pas complètement arrêté.

Comment nettoyer le disque après utilisation ?

Laissez le disque refroidir complètement. Retirez les débris de coupe accumulés sous le segment en faisant tourner le disque à vide ou en le nettoyant doucement avec une brosse. Évitez d'utiliser de l'eau si le disque n'est pas conçu pour la coupe humide.

Quand dois-je remplacer le disque ?

Remplacez le disque lorsqu'il est trop usé (usure exponentielle en fin de vie), s'il est endommagé, déformé, ou si la surface de coupe est vitrifiée et ne peut être nettoyée. Vérifiez régulièrement l'état du centre en acier, des segments et des jointures.

Ce disque est-il compatible avec tous les outils ?

Non, il doit correspondre à la taille de l'alésage, de l'arbre et à la vitesse nominale de votre outil. Consultez les caractéristiques techniques de votre outil et du disque. N'utilisez jamais de disque sur un arbre incompatible.

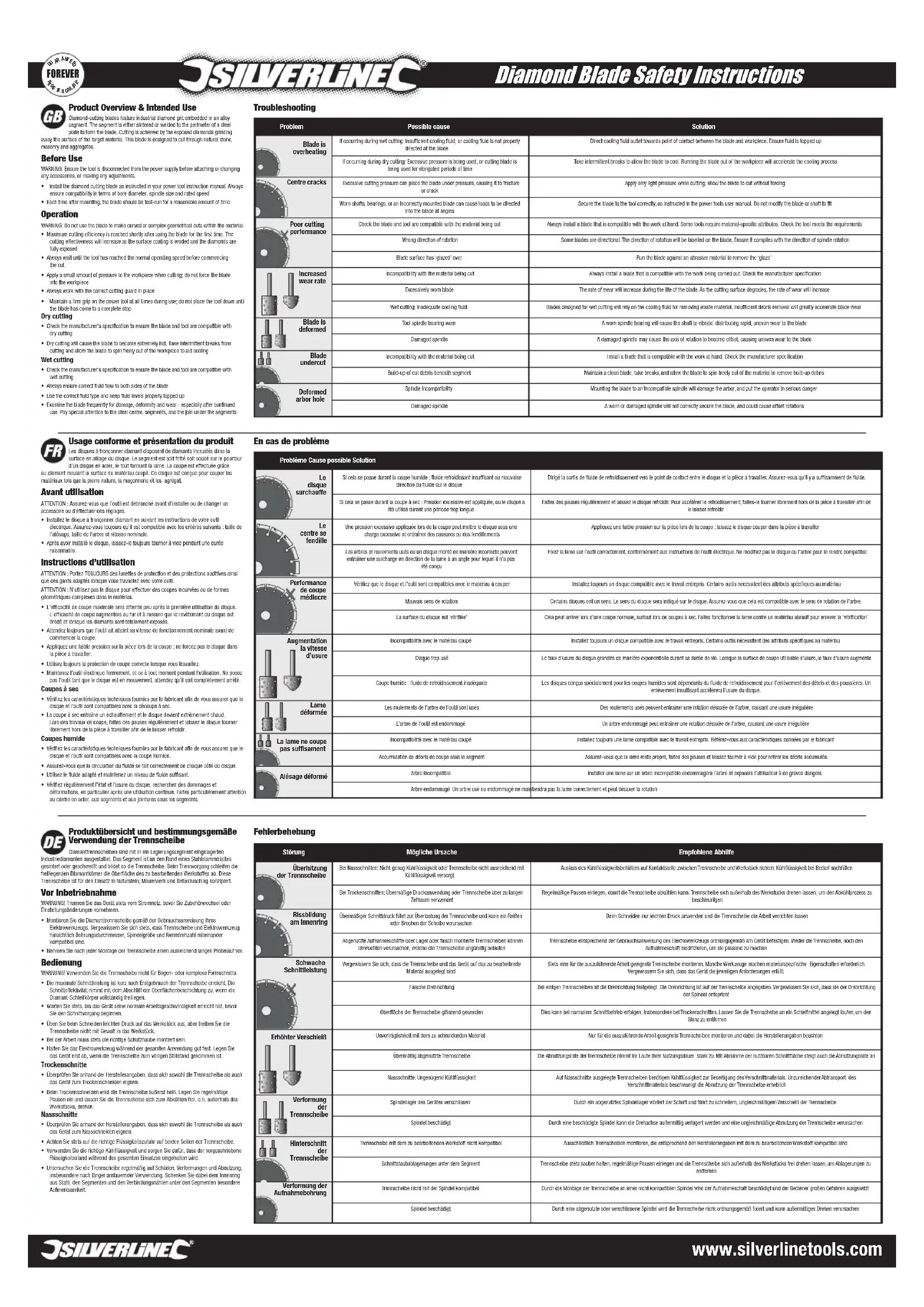

MODE D'EMPLOI 633588 SILVERLINE

Usage conforme et présentation du produit

Les disques à tronçonner diamant disposent de diamants incrustés dans la surface en alliage du disque. Le segment est soit fritté soit soudé sur le pourtour d'un disque en acier, le tout formant la lame. La coupe est effectuée grâce

au diamant meulant la surface du matériau coupé. Ce disque est conçu pour couper les matériaux tels que la pierre nature, la maçonnerie et les agrégats.

Avant utilisation

ATTENTION : Assurez-vous que l'outil est débranché avant d'installer ou de changer un accessoire ou d'effectuer des réglages. - Installez le disque à tronçonner diamant en suivant les instructions de votre outil électrique. Assurez-vous toujours qu'il est compatible avec les critères suivants : taille de l'alésage, taille de l'arbre et vitesse nominale. - Après avoir installé le disque, laissez-le toujours tourner à vide pendant une durée raisonnable.

Instructions d'utilisation

ATTENTION : Portez TOUJOURS des lunettes de protection et des protections auditives ainsi que des gants adaptés lorsque vous travaillez avec votre outil. ATTENTION : N'utilisez pas le disque pour effectuer des coupes incurvées ou de formes géométriques complexes dans le matériau. - L'efficacité de coupe maximale sera atteinte peu après la première utilisation du disque. L'efficacité de coupe augmentera au fur et à mesure que le revêtement du disque est érodé et lorsque les diamants sont totalement exposés. - Attendez toujours que l'outil ait atteint sa vitesse de fonctionnement nominale avant de commencer la coupe. - Appliquez une faible pression sur la pièce lors de la coupe; ne forcez pas le disque dans la pièce à travailler. - Utilisez toujours la protection de coupe correcte lorsque vous travaillez. - Maintenez l'outil électrique fermement, et ce à tout moment pendant l'utilisation. Ne posez pas l'outil tant que le disque est en mouvement, attendez qu'il soit complètement arrêté. Coupes à sec - Vérifiez les caractéristiques techniques fournies par le fabricant afin de vous assurer que le disque et l'outil sont compatibles avec la découpe à sec. - La coupe à sec entraîne un échauffement et le disque devient extrêmement chaud. Lors des travaux de coupe, faites des pauses régulièrement et laissez le disque tourner librement hors de la pièce à travailler afin de le laisser refroidir.

Coupes humide

• Vérifiez les caractéristiques techniques fournies par le fabricant afin de vous assurer que le disque et l'outil sont compatibles avec la coupe humide.
• Assurez-vous que la circulation du fluide se fait correctement de chaque côté du disque.
• Utilisez le fluide adapté et maintenez un niveau de fluide suffisant.
• Vérifiez régulièrement l'état et l'usure du disque, recherchez des dommages et déformations, en particulier après une utilisation continue. Faites particulièrement attention au centre en acier, aux segments et aux jointures sous les segments.

En cas de problème

Problème Cause possible Solution
	Si cela se passe durant la coupe humide : fluide refroidissant insuffisant ou mauvaise direction du fluide sur le disque	Dirigé la sortie de fluide de refroidissement vers le point de contact entre le disque et la pièce à travailler. Assurez-vous qu'il y a suffisamment de fluide.
	Si cela se passe durant la coupe à sec : Pression excessive est appliquée, ou le disque a été utilisé durant une période trop longue	Faites des pauses régulièrement et laissez le disque refroidir. Pour accélérer le refroidissement, faites-le tourner librement hors de la pièce à travailler afin de le laisser refroidir
	Une pression excessive appliquée lors de la coupe peut mettre le disque sous une charge excessive et entraîner des cassures ou des fendilllements	Appliquez une faible pression sur la pièce lors de la coupe ; laissez le disque couper dans la pièce à travailler
	Les arbres et roulements usés ou un disque monté de manière incorrecte peuvent entraîner une surcharge en direction de la lame à un angle pour lequel il n'a pas été conçu	Fixez la lame sur l'outil correctement, conformément aux instructions de l'outil électrique. Ne modifiez pas le disque ou l'arbre pour le rendre compatible
	Vérifiez que le disque et l'outil sont compatibles avec le matériau à couper	Installez toujours un disque compatible avec le travail entrepris. Certains outils nécessitent des attributs spécifiques au matériau
	Mauvais sens de rotation	Certains disques ont un sens. Le sens du disque sera indiqué sur le disque. Assurez-vous que cela est compatible avec le sens de rotation de l'arbre.
	La surface du disque est 'vitrifiée'	Cela peut arriver lors d'une coupe normale, surtout lors de coupes à sec. Faites fonctionner la lame contre un matériau abrasif pour enlever la 'vitrification'
	Incompatibilité avec le matériau coupé	Installez toujours un disque compatible avec le travail entrepris. Certains outils nécessitent des attributs spécifiques au matériau
	Disque trop usé	Le taux d'usure du disque grandira de manière exponentielle durant sa durée de vie. Lorsque la surface de coupe utilisable s'usure, le taux d'usure augmente
	Coupe humide : fluide de refroidissement inadéquate	Les disques conçus spécialement pour les coupes humides sont dépendants du fluide de refroidissement pour l'enlèvement des débris et des poussières. Un enlèvement insuffisant accélérera l'usure du disque.
	Les roulements de l'arbre de l'outil sont usés	Des roulements usés peuvent entraîner une rotation désaxée de l'arbre, causant une usure irrégulière
	L'arbre de l'outil est endommagé	Un arbre endommagé peut entraîner une rotation désaxée de l'arbre, causant une usure irrégulière
	Incompatibilité avec le matériau coupé	Installez toujours une lame compatible avec le travail entrepris. Référez-vous aux caractéristiques données par le fabricant
	Accumulation de débris de coupe sous le segment	Assurez-vous que la lame reste propre, faites des pauses et laissez tourner à vide pour retirer les débris accumulés.
	Arbre incompatible	Installer une lame sur un arbre incompatible endommagera l'arbre et exposera l'utilisateur à de graves dangers.
	Arbre endommagé Un arbre usé ou endommagé ne maufendra pas la lame correctement et peut désaver la rotation
