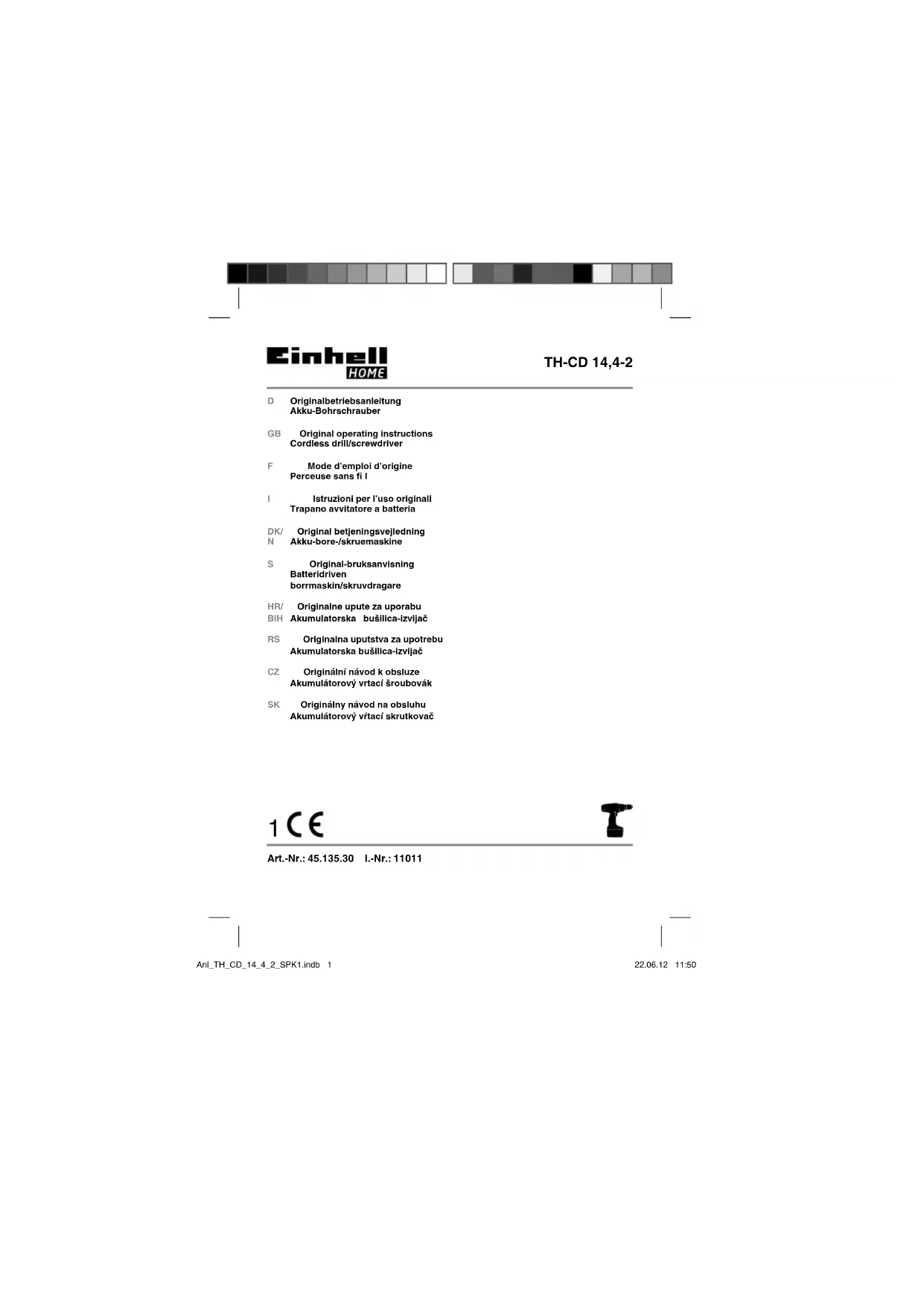

MODE D'EMPLOI THCD 14 42 EINHELL

Avertissement - Lisez ce mode d’emploi pour diminuer le risque de blessures Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue. Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante ! Afi n d‘éviter d‘endommager l‘engrenage, le changement de vitesse doit se faire uniquement à l‘arrêt Anl_TH_CD_14_4_2_SPK1.indb 23Anl_TH_CD_14_4_2_SPK1.indb 23 22.06.12 11:5122.06.12 11:51F

Attention ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le cahier en annexe. Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure.

2. Description de l’appareil et

1. Réglage du couple (bague d‘arrêt)

2. Mandrin à serrage rapide

3. Interrupteur du sens de rotation

4. Interrupteur marche/arrêt

7. Adaptateur de charge

9. Porte-vis à aimant

10. Commutateur inverseur 1. vitesse - 2. vitesse

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les condi- tions de garantie à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Attention ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Adaptateur de charge

Mode d’emploi d’origine

Consignes de sécurité

3. Utilisation conforme à

l’aff ectation La perceuse sans fi l convient au vissage et dévis- sage de vis, ainsi qu‘au perçage dans le bois, le métal et le plastique. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente. Anl_TH_CD_14_4_2_SPK1.indb 24Anl_TH_CD_14_4_2_SPK1.indb 24 22.06.12 11:5122.06.12 11:51F

4. Données techniques

Alimentation en tension du moteur : .....14,4 V d.c. Vitesse de rotation à vide : ... 0-350/0-1100 tr/min Niveaux de couple : ..................................... 19+1 Marche droite-gauche ......................................oui Envergure du mandrin de perceuse .10 mm max. Tension de charge accumulateur : ..........18 V d.c. Courant de charge accumulateur : ..............0,4 A Tension réseau du chargeur : ............230V~ 50Hz Durée de charge : ......................3-5 heures max. Type d‘accu : ............................................... NiCd Poids : ........................................................1,7 kg Bruit et vibration Les valeurs de bruit et de vibration ont été déter- minées conformément à la norme EN 60745. Niveau de pression acoustique L

............................................3 dB Niveau de puissance acoustique L

.. 76,3 dB(A) Imprécision K

............................................ 3 dB Portez une protection acoustique. L’exposition au bruit peut entraîner la perte de l’ouïe. Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 60745. Perçage dans le métal Valeur d’émission de vibration ah ≤ 2,5 m/s

Insécurité K = 1,5 m/s

Visser sans choc Valeur d’émission de vibration ah ≤ 2,5 m/s

Insécurité K = 1,5 m/s

Avertissement ! La valeur d’émission de vibration a été mesurée selon une méthode d’essai normée et peut être modifi ée, en fonction du type d’emploi de l’outil électrique ; elle peut dans certains cas exception- nels être supérieure à la valeur indiquée. La valeur d’émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre. La valeur d’émission de vibration indiquée peut également être utilisée pour estimer l’altération au début. Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex- cellent état.

Entretenez et nettoyez l’appareil régulière- ment.

Adaptez votre façon de travailler à l’appareil.

Faites contrôler l’appareil le cas échéant.

Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas.

Portez des gants. Risques résiduels Même en utilisant cet outil électrique confor- mément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la const- ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art. Anl_TH_CD_14_4_2_SPK1.indb 25Anl_TH_CD_14_4_2_SPK1.indb 25 22.06.12 11:5122.06.12 11:51F

5. Avant la mise en service

Avant la mise en service de votre visseuse sans fi l, lisez obligatoirement ces indications :

1. Chargez l‘accumulateur uniquement avec le

2. N‘utilisez que des forets aff utés et des em-

bouts de vissage en parfait état et adaptés.

3. Lorsque vous percez ou vissez dans des

murs intérieurs ou extérieurs, vérifi ez si ceux- ci ne contiennent pas de conduites cachées de courant, de gaz et d‘eau.

6.1 Charge de l’accumulateur (fi g. 2-3)

1. Sortir l‘accumulateur (5) de la poignée

(fi gure 2) en appuyant sur les touches cran- tées (8) sur les côtés droit et gauche de l’accumulateur (5).

2. Comparez si la tension du secteur indiquée

sur la plaque signalétique correspond à la tension secteur disponible. Enfi chez le char- geur (6) dans la prise de courant et raccorder le câble de charge (a) à l‘adaptateur de char- ge (7). Le voyant LED rouge de l‘adaptateur de charge (7) s‘allume.

3. Insérer l‘accumulateur (5) dans l‘adaptateur

de charge. Les voyants LED rouge et vert si- gnalent que l‘accumulateur est en train d‘être chargé.

4. Au bout de 3 à 5 h, l‘accumulateur est com-

plètement rechargé. Retirez l‘accumulateur de l‘adaptateur de charge et débranchez le chargeur de la prise de courant. Attention ! Lorsque la charge est complète, aucune mise hors circuit automatique n‘a lieu. S‘il est impossible de charger l‘accumulateur, veuillez contrôler

si la tension réseau est présente au niveau de la prise de courant.

si un contact correct est présent au niveau des contacts de charge du chargeur. Si le chargement de l‘accumulateur reste impos- sible, nous vous prions de bien vouloir renvoyer,

et le bloc accumulateur à notre service après-vente. Dans l‘intérêt d‘une longue durée de fonctionne- ment du bloc accumulateur, vous devez prendre soin de recharger le bloc accumulateur en temps voulu. Ceci devient absolument nécessaire lorsque vous constatez que la puissance de la visseuse sans fi l baisse. Ne déchargez jamais complètement le bloc accumulateur. Ceci cause l‘endommagement du bloc accumulateur !

6.2 Réglage du couple (fi g. 4/pos. 1)

La visseuse sans fi l est équipée d‘un réglage de couple mécanique. Le couple pour une taille de vis particulière se règle à la bague d‘arrêt (1). Le couple dépend de plusieurs facteurs ;

du type et de la dureté du matériau à travail- ler.

du type et de la longueur de la vis utilisée.

de ce qu‘on attend des raccords vissés. Lorsque l‘accouplement débraye en faisant un bruit de crécelle, c‘est que le couple est atteint. Attention ! Réglez la bague d‘arrêt pour le couple uniquement lorsque l‘appareil est à l‘arrêt.

6.3 Perçage (fi g. 4/pos. 1)

Pour percer, réglez la bague d‘arrêt pour le couple sur le dernier cran « perceuse ». Au cran perceuse, l‘accouplement à glissement est dé- sactivé. Lors du perçage, le couple maximum est disponible.

6.4 Interrupteur du sens de rotation

(fi g. 5/pos. 3) On peut régler le sens de rotation de la visseuse sans fi l à l‘aide de l‘interrupteur à coulisse situé au-dessus de l‘interrupteur marche/arrêt et blo- quer la visseuse contre toute nouvelle remise en marche involontaire. Vous pouvez choisir entre marche à gauche et marche à droite. Afi n d‘éviter d‘endommager l‘engrenage, le sens de rotation doit être uniquement commuté à l‘arrêt. Si l‘interrupteur à coulisse se trouve en position mé- diane, l‘interrupteur marche/arrêt est bloqué.

6.5 Interrupteur marche/arrêt (fi g. 5/pos. 4)

Avec l‘interrupteur marche/arrêt, vous pouvez commander la vitesse de rotation en continu. Plus vous appuyez sur l‘interrupteur, plus la vitesse de rotation de la visseuse sans fi l est élevée. Anl_TH_CD_14_4_2_SPK1.indb 26Anl_TH_CD_14_4_2_SPK1.indb 26 22.06.12 11:5122.06.12 11:51F

Attention ! Pour tous les travaux (par ex. change- ment d‘outil ; maintenance ; etc.) sur la visseuse sans fi l, positionnez l‘interrupteur de sens de rota- tion (3) sur la position médiane.

Dévissez le mandrin de perceuse (2).

L‘ouverture du mandrin (a) doit être assez grande pour recevoir l‘outil (foret ou embout de vissage).

Choisissez l‘outil approprié. Poussez l‘outil le plus loin possible dans l‘ouverture du mandrin (a).

Serrez le mandrin (2) en le tournant ferme- ment dans le sens des aiguilles d‘une montre et vérifiez ensuite que l‘outil est bien fixé.

Utilisez de préférence des vis avec un centrage autonome (par ex. torx, vis cruciforme) qui ga- rantissent un travail en toute sécurité. Veillez à ce que l‘embout utilisé et la vis correspondent du point de vue de la forme et de la taille. Procédez au réglage du couple en fonction de la taille de la vis, comme décrit dans le mode d‘emploi.

6.8 Porte-vis à aimant (fi gure 4/pos. 9)

Sur le porte-vis à aimant, on peut déposer des vis qui seront ainsi à disposition pendant le travail.

6.9 Commutation vitesse 1 – vitesse 2

(fi g. 4/pos. 10) Selon la position du commutateur inverseur, vous pouvez travailler avec une vitesse de rotation plus ou moins grande. Afi n d‘éviter d‘endommager l‘engrenage, le changement de vitesse doit se faire uniquement à l‘arrêt.

7. Nettoyage, maintenance et com-

mande de pièces de rechange Retirez la fi che de contact avant tous travaux de nettoyage.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pres- sion.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique.

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

7.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Anl_TH_CD_14_4_2_SPK1.indb 27Anl_TH_CD_14_4_2_SPK1.indb 27 22.06.12 11:5122.06.12 11:51F

Uniquement pour les pays de l‘Union Européenne Ne jetez pas les outils électriques et les accumulateurs dans les ordures ménagères ! Possibilité de recyclage en alternative à la demande de renvoi : le propriétaire de l‘appareil électrique est tenu, en guise d‘alternative à un renvoi, à contribuer à un recy- clage eff ectué dans les règles de l‘art en cas de cessation de la propriété. L‘ancien appareil, ainsi que les accumulateurs, peut être remis à un point de collecte dans ce but. Cet organisme devra l‘éliminer conformément à la Loi nationale sur le cycle des matières et des déchets. Les accessoires et ressour- ces fournies sans composants électroniques ne sont pas concernés. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques Anl_TH_CD_14_4_2_SPK1.indb 28Anl_TH_CD_14_4_2_SPK1.indb 28 22.06.12 11:5122.06.12 11:51F

Conditions de garantie La société iSC Gmbh ou le magasin de bricolage compétent garantit l‘élimination des défauts ou le remplacement de l‘appareil selon le plan qui suit, les droits de garantie légaux restent cependant in- changés. Catégorie Exemple Prestation de garantie Défauts de matériel ou de con- struction 24 mois Pièces d‘usure* mandrin de perceuse 6 mois Matériel de consommation/ pièces de consommation* embouts bit/forets Garantie uniquement en cas de défaut immédiat (24h après l‘achat/sur présentation d‘une preuve d‘achat datée) Pièces manquantes 5 jours ouvrables *Pas obligatoirement compris dans la livraison ! En ce qui concerne les pièces d‘usure, les matériels de consommation et les pièces manquantes, la so- ciété iSC Gmbh ou le magasin de bricolage compétent garantit la réparation des défauts et la livraison complémentaire uniquement si les vices ont été déclarés dans un délai de 24h (matériel de consomma- tion), 5 jours ouvrables (pièces manquantes) ou 6 mois (pièces d‘usure) après l‘achat sur présentation d‘une preuve d‘achat datée. En cas de vices de matériel ou de construction, nous vous demandons, dans le cas où cela est pris en compte par la garantie, de nous rendre l‘appareil avec la carte de l‘appareil ci-jointe entièrement remp- lie. Il est important ce faisant de bien décrire l‘erreur. Répondez pour cela aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_TH_CD_14_4_2_SPK1.indb 29Anl_TH_CD_14_4_2_SPK1.indb 29 22.06.12 11:5122.06.12 11:51F

Bon de garantie Chère Cliente, Cher Client, Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fon- ctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garan-

tie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.

2. La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fa-

brication ou de matériau et est limitée à l’élimination de ces défauts ou encore au remplacement de l’appareil. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été con- struits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l’appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont égale- ment exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d’une installation non conforme, du non-respect du mode d’emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l’appareil ou encore l’emploi d’accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l’infi ltration de corps étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la poussière), l’emploi de la force ou l’infl uence extérieure (comme par exemple les dommages dus à une chute), ainsi que l’usure normale conforme à l’utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous off rons toutefois une période de garantie de 12 mois. Le droit à la garantie dis- paraît dès lors que des interventions ont lieu sur l’appareil.

3. Le délai de garantie s’élève à 2 ans et commence à la date de l’achat de l’appareil. Les demandes

de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux se- maines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l’échange de l’appareil n’entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l’appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu’un service après-vente sur place a été consulté.

4. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l’appareil défectueux fran-

co de port à l’adresse indiquée ci-dessous. Ajoutez à l’envoi l’original du bon d’achat ou de tout aut- re preuve de l’achat datée. Veuillez donc toujours bien conserver le bon d’achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l’appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau. Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l’appareil n’est plus ou pas garanti. Pour ce faire, veuillez envoyer l’appareil à not- re adresse de service après-vente. Pour les pièces d‘usure/de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie conformément aux conditions de garantie de ce mode d‘emploi. Anl_TH_CD_14_4_2_SPK1.indb 30Anl_TH_CD_14_4_2_SPK1.indb 30 22.06.12 11:5122.06.12 11:51I
