THCD 14 42 - Schrauber EINHELL - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Schrauber
Marke	Einhell
Modell	THCD 14 42
Nennspannung	14,4 V DC
Leerlaufdrehzahl	0-350 / 0-1100 U/min (2 Gänge)
Einstellbares Drehmoment	19+1 Stufen (inkl. Bohren)
Bohrfutterkapazität	10 mm max.
Gewicht	1,7 kg
Stromversorgung	NiCd-Akku 14,4 V (Netzladegerät 230 V ~ 50 Hz)
Ladezeit	3 bis 5 Stunden
Schalldruckpegel	Schalldruck LpA 65,3 dB(A), Schallleistung LwA 76,3 dB(A)
Vibrationsniveau	Bohren in Metall: ≤ 2,5 m/s²; Schrauben: ≤ 2,5 m/s²
Akku-Typ	NiCd
Bestimmungsgemäße Verwendung	Schrauben/Entschrauben, Bohren in Holz, Metall und Kunststoff
Garantie	24 Monate (Material- oder Konstruktionsfehler); Verschleißteile 6 Monate
Wartung und Reinigung	Mit einem feuchten Tuch und etwas Seife reinigen; keine Reinigungsmittel verwenden
Mitgeliefertes Zubehör	Ladegerät, Ladeadapter, magnetischer Bit-Halter
Gangschaltung	Ja, 1. und 2. Gang (im Stillstand)
Drehrichtung	Einstellbar (Vorwärts/Rückwärts + Arretierung)

Häufig gestellte Fragen - THCD 14 42 EINHELL

Wie lade ich den Akku des Einhell THCD 14 42 Schraubers?

Nehmen Sie den Akku aus dem Griff, indem Sie die Rasttasten drücken. Schließen Sie das Ladegerät an eine 230V-Steckdose an und verbinden Sie das Ladekabel mit dem Adapter. Setzen Sie den Akku in den Adapter ein; die roten und grünen LEDs zeigen den Ladezustand an. Die vollständige Ladung dauert 3 bis 5 Stunden. Es gibt keine automatische Abschaltung bei voller Ladung.

Wie stelle ich das Drehmoment ein?

Verwenden Sie den Einstellring (Pos. 1), um das Drehmoment aus 19 Stufen + 1 Bohrposition auszuwählen. Drehen Sie den Ring nur im Stillstand des Geräts. Das Auslösen erzeugt ein Ratschengeräusch.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Drehrichtungsschalter (Pos. 3) über dem Ein-/Ausschalter. Sie können Vorwärts, Rückwärts oder die Mittelstellung (Arretierung) wählen. Schalten Sie nur im Stillstand, um Getriebeschäden zu vermeiden.

Wie verwende ich die zwei Gänge?

Betätigen Sie den Gangwahlschalter 1./2. Gang (Pos. 10). Position 1: niedrige Drehzahl (0-350 U/min) für Schrauben. Position 2: hohe Drehzahl (0-1100 U/min) für Bohren. Wechseln Sie den Gang nur im Stillstand.

Wie wechsle ich das Werkzeug (Bohrer oder Bit)?

Stellen Sie den Drehrichtungsschalter in die Mittelstellung. Drehen Sie das Bohrfutter (Pos. 2) auf, setzen Sie das Werkzeug so weit wie möglich ein, und ziehen Sie das Bohrfutter im Uhrzeigersinn fest. Überprüfen Sie den festen Sitz des Werkzeugs.

Wie reinige ich den Schrauber?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein feuchtes Tuch mit etwas milder Seife. Verwenden Sie niemals Reinigungsmittel oder aggressive Produkte. Achten Sie darauf, dass kein Wasser ins Innere gelangt. Reinigen Sie regelmäßig die Lüftungsschlitze.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie, ob Netzspannung an der Steckdose anliegt. Stellen Sie einen guten Kontakt zwischen den Ladekontakten des Ladegeräts und des Akkus sicher. Wenn das Problem weiterhin besteht, senden Sie das Ladegerät und den Akku an den Kundendienst. Entladen Sie den Akku niemals vollständig.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie einen Gehörschutz (Lärm > 85 dB), eine Staubmaske und eine Schutzbrille. Verwenden Sie das Gerät nicht an Materialien, die Asbest enthalten. Überprüfen Sie vor dem Bohren in Wände, ob sich verborgene Leitungen (Strom, Gas, Wasser) befinden.

Welche Materialien können mit der THCD 14 42 gebohrt werden?

Dieser Akku-Schrauber ist zum Bohren in Holz, Metall und Kunststoff ausgelegt. Beim Bohren in Metall beträgt der Vibrationsemissionswert ≤ 2,5 m/s². Verwenden Sie geeignete Bohrer.

Wie lagere ich das Gerät sicher?

Lagern Sie den Schrauber und sein Zubehör an einem dunklen, trockenen und frostfreien Ort, unzugänglich für Kinder. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Werkzeug vorzugsweise in der Originalverpackung auf.

BEDIENUNGSANLEITUNG THCD 14 42 EINHELL

Art.-Nr.:45.135.30 I-Nr.:11011

-2

-3

Warning - Zur Verringerung des Verletzungsrisikos Bodienungsanleitung lesen

Tragen Sie einen Gehorschutz. Die Einwirkung von Larm kann Gehöverlust bewirken.

Tragen Sie eine Staubschutzmaske. Bohm Bearbeiton von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstellen. Asbestosigtes Material dar nicht bararbeitet werden!

Tragen Sie eine Schutzbrüche. während der Arbeit entstehende Funken oder aus dem Gerät ihrer städtende Splitter, Spanne und Stäube können Sichtverlust bewirken.

Um eine Beschäftigung des Getriebes zu vermeiden, ford die Gangschaftung nur im Stillstand umgeschlossen werden

D

Achtung!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie die Bedienungsanleitung / Sicherheitsinweise sowie dashalb sorgtigflich durch. Bewahren Sie dieuge gut auf, damit Innere die Informationen jederzeit zur Verfugung stehen. Falls Die Gerät an andere Personen übergeben sollenen, handigen Sie diese Bedienungsanleitung / Sicherheitsinwelleotide mit aus. Wir überommen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anreilung und den Sicherheitsinweisen entstehen.

1. Sicherheitschinweise

Die entsprechenden Sicherheitsnweise firden Sie im beiliegenden Heften?

Warning

Lesen Sie alle Sicherheitsinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitsinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verunsachen. Bewahren Sie alle Sicherheitsinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

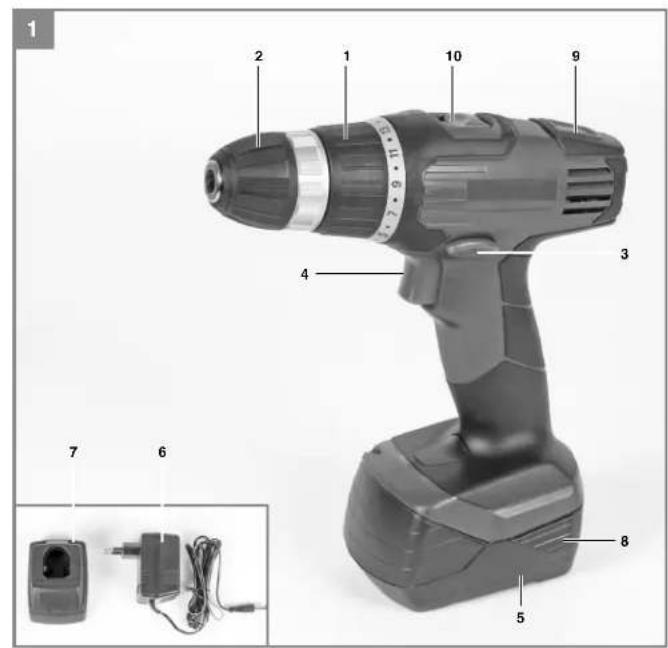

2.1 Gerätebeschreibung (Bild 1)

1. Drehmorenteinstellung (Stellring) 2. Schwerpunktspflichtung
   2.Schneilsspannbonflutter 3. Schneibau
2. Drehnrichtungsschafter
3. Ein-/Ausschalter
   5.Akku
4. Ladegerat
5. Ladeadapter
6. Basttaste
   9.Magnet-Schraubenhalter
7. Umschalter 1. Gang-2. Gang

2.2 Lieferumfang

Bitte überprüften Sie die Vollständigkeit des Articles anhand des beschriebenen Lieferumfangs. Bei Fehlleiten wenden Sie sichitte spälestens innerhalb von 5 Arbeitstagen nach Kauf des Articles unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an den nachstgelegen- nonzuständigen Baumarkt. Bitte boachton sie hierzu die Gewährleistungsstabelle in den Garantiebestimmungen am Ende der Anleitung.

• Öffen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs- und Transportsicherungen (falls vorhanden).
  Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörte auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis um Alauf der Garantietzeit auf.

Achtung!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)durren nicht mit Kunststoff beuteln, Follen und Kleinteilen playen! Es bestet Verschluckungs- und Erstlichkeitsgefahr!

Akku-Bohrschrauber
Akku
Ladegerat
Ladeadapter
Originalbetriebsanleitung
- Sicherheitschinweise

3. Bestimmungsgemäß Verwendung

Der Akku-Bohrnschauber ist geeignet zum Einrehen und Lüssen von Schrauben, sowie zum Bohren in Holz, Metall und Kunststoff.

Die Maschine daß nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedieiner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewörblichen, handwerklichen oder industriellen Einsatz konstruiert

5

D

werden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsversorgung Motor: 14.4 V d.c.
Leerlauf-Drehnhzahl: 0-350/0-1100 min ^-1 Drehmorientstufen: 19+1
Rechts- Links-Lauf: ja
Spannwelle Bohrflutter: max. 10 mm
Ladespannung Akku: 18 V d.c.
Ladestrom Akku: 0,4 A
Netzspannung Ladegerät: 230V~50Hz
Ladezeit: max. 3-5 Std.
Akkultyp: NiCd
Gewicht: 1,7 kg

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schalldruckpegel L. 65,3dB(A)

Unsicherheit K3dB

Schalleistungspegel Lw 76.3dB(A)

Unsicherheit K. 3dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Lärn kann Gehörverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier

Richtungen) ermittelt entsprechend EN 60745.

Bohren in Metall

Schwingungsemissionswert a_r≤ 2.5m / s^2

Unsicherheit K = 1,5 m/s²

Schrauben ohne Schlag

Schwingungsemissionswert a_t ≤ 2.5 m/s

Unsicherheit K = 1,5m / s^2

Warnung!

Der angegebene Schwingungsmissionswert ist nach einem genommen Prüferfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektronwerkzeug verwendert wird,ändern und Inausnahmfläten über dem angegebenen Wort liegen.

-6

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkeugems mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswort kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfrei Geräte.
Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie ihre Arbeitswiese dem Gerät an.
Überlasten Sie das Geränl nicht.
Lassen Sie das Gerät gegebenenfalls überprüften.
- Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
Tragen Sie Handschuhe.

Restrisiker

Auch wenn Sie dieses Elektrowerkezeug vorschrittsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen Im Zusammenhang mit der Bauwelse und Ausführung des siekterwerkeugees auftenreten:

1. Lungschondron, falls koine goeignete Staubschutzmaske getrungen wird.
2. Gehorschaden, falls ein geigneter Gehorschutz getrauen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwungungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsmäß geführt und gewartot wird.

D

5. Vor Inbetriebnahme

Lsen Sioe vor der Inbottiobnahme Ihros Akkuschraubers unbedingte Hinweise:

1. Laden Si den Akku-Pack nur mit dem mitgelioften Ladgerat.
2. Nur scharle Bohrer sowie einwandfrei und geeignete Schrauberbits verwenden.
3. Beim Bohren und Schrauben in Wänden und Mauem these auf verborgene Strom-, Gas-und Wasserleitung überprüften.

6. Bedienung

6.1 Laden des Akkus (Abb. 2-3)

1. Akku (5) aus dem Handgriff herself ziehen (Bild 2), damit die Rastasten (8) auf der rech
   ten und Linken Seite des Akkus (5) drucken. 2. Vergleichen Sie. ob die auf dem Typenschild angegebene Netzspannung mit der vorhändenen Netzspannung übereinstimmt. Stecken Sie das Ladogorat (6) in die Stockdose und verbinden Sie das Ladekabel (a) mit dem Ladadapter (7). Die rote LED am Ladadapter (7) beginn't zu leuchtend.
2. Stecken Sie den Akku (5) in den Ladeadapter. Die grüne und rote LED signalisieren, dass der Akku geladen wird.
3. Nach 3-5 h ist der Akku voll aufgelanden. Entnehmen Sie den Akku aus dem Ladeadapter und zieren sie das Ladegerat aus der Steckdose.

Achtung! Bei Volladung erfolgt keine automatische Abschaltung.

Soltte das Laden des Akku-Packs nicht möglich sein, überprüften Siie bereits

ob an der Steckdose die Netzspannung vorhanden ist.
ob ein unwandfreier Kontakt an den Ladekontakten des Ladegrätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

dasLadegerat
- und den Akju-Pack an unsereen Kundendienst zu setzen.

Im Interesse einer langen Lebensdauer des Akku-Packs sollenen Sie für eine rechtzeitige Wiederaufladung des Akku-Packs sorungen. Dies ist auf jeder Fall notwithstanding, wenn Sie feststellen, dass die

Leistung des Akku-Schraubers nachlässt. Entladen Sie den Akku-Pack ne vollständig. Dies führt zu einem Defekt des Akku-Packs!

6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1) Der Akkuschrauber ist mit einer mechanischen Drehmomenteinstellung ausgestellt.

Das Drehmorent für eine bestimmte Schraubengröhe wird am Stelling (1) eingestellt. Das Drehmorent ist von mehreren Faktoren abhängig:
- von der Art und Härte des zu bearbeitenden Materials.
von der Art und der Länge der verwendenten Schrauben.
- von den Anforderungen, die an die Schraubverbindung geltet werden.

Das Erreichen des Drehmommets wird durch das ratschende Ausrücken der Kupplung signalisiert. Achtung! Stellring für das Drehmoment nur bei Stilstand einstellen.

6.3 Bohren (Abb. 4/Pos.1)

Zum Bohren stellen Sie den Einstellung für das Drehmert auf die letzte Stufe,Bohrer".In der Stufe Bohren ist die Rutschkapplung außer Betrieb. Beim Bohren ist das maximale Drehmert verfübar.

6.4 Drehrichtungsschalter (Abb. 5/Pos. 3)

Mit dem Schieberchastier über dem Ein/Ausschalter können Sie die Drehrichtung des Akku-Schraubers einstellen und den Akku-Schrauber gegen ungewoltes Einsatzalten sichern. Sie können zwischen Links- und Rechtslauf wahren. Um eine Beschäftigung des Gtriebes zu vermeiden, daß die Drehrichtung nur im Stillstand umgeschickt werden. Befi ndet sich der Schieberchastier in der Mittelstellung, ist der Ein/Ausschalter blockiert.

6.5 Ein/Ausschalter (Abb. 5/Pos. 4)

Mit dem Ein/Ausschafter konnen Sie die Drehzahl stufolnos steuern. Je weiterie den Schalter drücken, desltohigheristdie Drehzahl des Akkuschraubers.

6.6 Werkzeugwechsel (Bild 6)

Achtung! Specify Sie bei allen Arbeitsmen (z.B. Workzeugwochsol; Wartung; usw.) am Akkuschrauber den Drehrichtungsgeschalter (3) in Mittelstellung.

7

D

Drehen Sie das Bohrflutter (2) auf.
Die Bohrflutteröffnung (a) muss groß genug sein, um das Werkzeug (Bohrer bzw. Schraubbrit) auf zunehmen.
Wahlen Sie das geogene Werkzeug aus. Schieber Nie das Werkzeug siewell wie moglich in die Bohrflutteröffnung (a) hinain.
Drehen Sie das Bohrflutter (2) fest zu, und prüfen Sie anschließend den festen Sitz des Werkzeuges.

6.7 Schrauben

Verwenden Sie am ersten Schrauben mit Selfzentrierung (z. B. Torx, Kreuzschilt), welche ein sicheres Arbeiten gewährleistet. Achten Sie davon, dass der verwende Bit und die Schraube in Form und Großbeüroinstimmen. Nehmen Sie die Drehmorteinteinstellung, wie in der Anleitung beschrieben, entsprechend der Schraubengröge vor.

6.8 Magnet-Schraubenhalter (Bild 4/Pos. 9) Am Magnet-Schraubenhalter konnen Schrauben abgelegt werden, welche sie während der Arbeit dann griff bereits haben.

6.9 Umschaltung Gang 1 - Gang 2 (Abb. 4/Pos. 10)

Jo nach Stellung des Umschaltors können Sie mit einer higherer oder niedriger Drehzahl arbeiten. Um eine Beschadigung des Getriebs zu vermeiden, dart die Gangumschaftung nor im Stillstand umgeschaffet werden.

7. Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungserarbeiten den Netzstecker.

7.1 Relinigung

• Halten Sie Schutzvorrichtungen, Luftschlüte und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberten Tuch ab oder blase den Sie es mit Druhlkraft bei niedrigen Drukt aus.
  Wir empfehlen, dass Sie das Gerät direkt.
  Reinigen Sie das Gerät regelmäß mit einem feuchtem Tuch und etwas Schmierweise. Verwendten Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angefüllen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlagos.

7.2 Wartung

Im Goratéineinoren befänden sich keine weiteren zu wartenenden Telle.

7.3 Ersatzteilbestellung

Bei der Ersatzbeitestellung sollen folgende An
gaben gemacht werden;

Artikelnummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und infos fienden Sie unter www.isc-gmbh.info

·8·

8. Entsorgung und Wiederverwertung

Das Gerat bofi ndot sich in einer Verpackung um Transportschaden zu verhinder. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgefuhr werden. Das Gerat und dessen Zubehor bestehen aus verschieden Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmull. Zur tachgerechten Entsorgung sollte das Gerat an einer googneton Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstellebekannt ist, sollen Sie bei der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagem Sie das Gerät und dessen Zubehör an einem dunklon, trocken von und frobstfrei sowie für Kinder unzugänglichchem Ort. Die optimalagertemperatur liegt zwischen 5 und 30^ Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

Nur fur EU-Lander

Werten Sie Elektrowerkzeuge und Akkus nicht in den Hausmüll!

Recycling-Alternative zur Rücksendeaff orderung:

Der Eigentümer des Elektrogerätes ist als alternativ anstelle Rücksendsung zur Mitwirkung bei der Sachgerechten Verwaltung im Falle der Eigentumsaufgabe verpflichtet. Das Altergät, ebenso die Akkus, konnen h极其 auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationa- Kreislaufwirtschaft- und Abfallgesetze durchfrucht. Nicht betroffen sind den Altergarten begefugte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervloftaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugeseweise, ist nur mit aushdrucklicher Zustimmung der ISC GmbH zufällig.

Technische Änderungen vorbehalten

10

-11.

Garantiebestimmungen

Die Fa. ISC GmbH bzw. der zuständige Baumark garantiert die Behebung von Mängeln bzw. den Geraeulausch entsprecht der unten stehenden Übersicht, wobei die gesetzlichen Gewährleistungsansprüche unberührt bleiben.

Kategorie Belspiel Garantleleistung
Mängel an Material oder Kons-truktion		24Monate
Verschreibbare*Bohrflutter8Monate
Verbrauchsmaterial/Verbrauchstelle*	Bit-Einsätze/Bohrer Garantie nur bei Sofortdefekt (24h nach Kauf / Kaufbelegda-tum)
Fehlteile5Arbeitstage

• nicht zwingend im Lieferumfang enthalten!

Bezüglich Verschiebteilen, Verbrauchsmaterial und Fehteilen garantiert die Fa. ISC GmbH bzw. der zuständige Baumarkt eine Mängelbehebung bzw. eine Nachlieferung nur, wenn der Mangel innerhalb von 24h (Verbrauchsmaterial), 5 Arbeitsleihen (Fehlteilen) oder 6 Monaten (Verschiebsteile) nach Kauf angezeigt und das Kaufdatum durch Kaufboleg nachgowissen wird.

Bei Mängeln an Material oder Konstruktion, bitten wir Sie im Garantietfall das Gerät zusammen mit beiliegender Gerätekarte einzureichen und diese vollständig auszufullen. Wichtig ist hierbei eine genaue Fehlerbeschreibung anzugeben.

Beantworten Sie hierfür folgende Fragen:

Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
Ist Ihnen vor dem Auftrelen des Defekles etwas aufgefallen (Symptom vor Defekt)?
Weiche Fehfunktion welt das Gerat innerer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde.

unsere Produkte unterliegen aeres strengen Qualitatskontrolle. Sollte cesdes Gerat dennoch uminal nicht einwandfrei festionierungen, bedaumwir dies sehr und bitten Sie, sich an unseren Servicediest unter der auf doser Garantiekarte angegebenen Adress zu wenden. Gom stehen wir lhn an auch telefonisch uber die unteranengegebene Servicerunnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gil folidgetheg:

1. These Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsehler zureckzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschranklt.itte beachten Sie, dass unsere Geräte bestimmungsgeräne nicht fur den gewerblichen, handwerklichen oder industriellion Einsatz konstruiert wurden. Ein Garantiovertrag kommt nach nicht zustandene, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzonden Tätigkeiten eingesetzt wird.
   Von unserer Garantie sind ferner Ersatzleistungen für Transportschaenen, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechten Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbrächliche oder unsachaegme Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwarkzeugen oder Zubehor), Nichtbeachtung der Wartungsund Sicherheitsbestimmungen, Eindringen von Fremdkörpers in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgeräten, übrlichen Verschiede ausgeschlossen. Dies gilt insgesondere für Akkus, auf die wir donnchen eine Garantiozeit von 12 Monaten gewahron. Der Garantieanspruch entscheid, wenn an dem Gerät bereits Eingriff e vorgenommen wurden.
3. Die Garantietzeit betracht 2 Jahre und beginn mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantietzeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkrant haben, gefeltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantietzeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt während zu einer Verflängerung der Garantietzeit noch wird eine neue Garantietze durch die此种 Leistung für das Gerät oder für etwa eingebaule Ersatztiele in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Or-Service.
4. Für die Geltendmachung Ihres Garantioanspruches übersenden Sie bitte das defekte Gerat portorefrei an die unter angegebene Adrese. Fugen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei.itte bewahrenes deshalb den Kassenbon als Nachweis gut auf Boschchrobin Sie unsibe unter die Reklamationsgrund möglichstgonnat. Ist der Defekt des Gerat von unserer Garantieleistung erfasst, erhalten sie umgegehend ein repartiereds oder neues Gerat zureck.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch unsere Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Service-adresse.

Für Verschied-/Verbrauchs- und Fehlleide verweisen wir auf die Einschränkungen dieser Garantie gemäß den Garantieststimmingen desiorer Bodienungsanleitung.

ISC GmbH·Eschenstraße 6·94405 Landau/Isar (Deutschland)

Telofon: +49 [0] 180 5 120 509. Telofax +49 [0] 180 5 835 830 (Festnetzports: 14ct / min . Mobulifunkpreasse maximal: 42ct / min

AuBerhalb Deutschlands fallen stattdessen Gebühren fur ein regulare Gesprach ins dt. Festnetz an.

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

13

GB

Preiningsmomenttrin: 19+1

Hojre-venstre-gang: Ja

Spendvidde borepatron: Maks. 10 mm

Ladespaending akkumulatorbatteri: 18V d.c.

Ladestrom akkumulatorbatten: 0.4 A

Netspanding oplader: 230V~50Hz

Ladetid: Maks. 3-5 t

Akkumulatorbatteri, type: NiCd

Vegt: 1,7 kg

Stojog vibration

Stoj-og vibrationstal er beregnel i henvold til EN 60745.

Lydtryksniveau La 65,3 dB(A)

Usikkerhed K 3 dB

Lydeff ektniveau 76.3 dB(A)

Usikkerhed K. 3 dB

Brug horevaern.

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erklart folgende Kontramitdat gemäß EU-Richtlinie und Normen für Anteile

Akku-Bohrschrauber TH-CD 14,4-2 / Ladegerat LG TH-CD 14,4-2 (Einhell)

87/404/EC_2009/105/EC
2005/32/EC_2009/125/EC
□2006/95/EC
2006/28/EC
[Tab]2004/108/EC
2004/22/EC
100%50
1999/5/EC□
97/23/EC
□90/396/EC_2009/142/EC
89/686/EC_96/58/EC
区2011/65/EC

Landau/sar, den 21.06.2012

Mo460 C.2

UrgenProduct-ManagementWechsgerstenGenes-Manager

First CE:12

Art-No:45.135.30 L-No:11011
