MANUALE UTENTE THCD 14 42 EINHELL

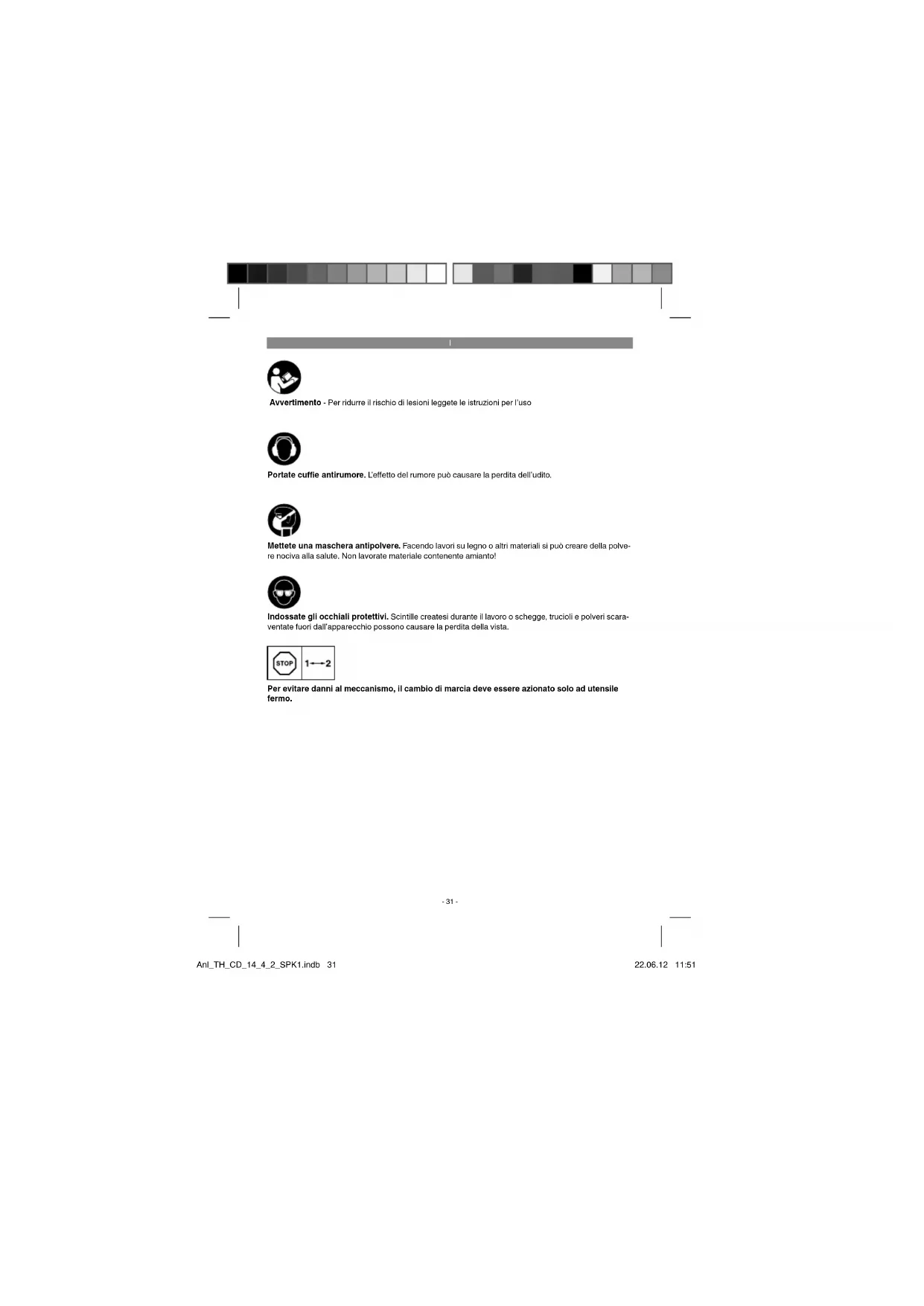

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scara- ventate fuori dall’apparecchio possono causare la perdita della vista. Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polve- re nociva alla salute. Non lavorate materiale contenente amianto! Per evitare danni al meccanismo, il cambio di marcia deve essere azionato solo ad utensile fermo. Anl_TH_CD_14_4_2_SPK1.indb 31Anl_TH_CD_14_4_2_SPK1.indb 31 22.06.12 11:5122.06.12 11:51I

Attenzione! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Avvertimento! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

1. Impostazione momento torcente (anello di

2. Mandrino per punte da trapano a serraggio

3. Commutatore del senso di rotazione

4. Interruttore ON/OFF

9. Supporto magnetico per viti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Attenzione! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Trapano avvitatore a batteria

Istruzioni per l’uso originali

Avvertenze di sicurezza

Il trapano avvitatore a batteria è adatto sia per avvitare e svitare viti che per perforare legno, me- tallo e plastica. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. Anl_TH_CD_14_4_2_SPK1.indb 32Anl_TH_CD_14_4_2_SPK1.indb 32 22.06.12 11:5122.06.12 11:51I

4. Caratteristiche tecniche

Alimentazione di tensione del motore .. 14,4 V DC Numero di giri a vuoto: ........... 0-350/0-1100 min

Livelli del momento torcente: ....................... 19+1 Rotazione destrorsa/sinistrorsa ........................Sì Apertura del mandrino: ..................... max. 10 mm Tensione di ricarica della batteria: .......... 18 V DC Corrente di ricarica della batteria: ................0,4 A Tensione di rete del caricabatterie ....230V~ 50Hz Tempo di ricarica: .............................max. 3-5 ore Tipo di batteria: ........................................... NiCd Peso: ..........................................................1,7 kg Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745. Livello di pressione acustica L

.............................................. 3 dB Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Valori complessivi delle vibrazioni (somma vetto- riale delle tre direzioni) rilevati secondo la norma EN 60745. Trapanare su metallo Valore emissione vibrazioni a

Incertezza K = 1,5 m/s

Avvitare senza percussione Valore emissione vibrazioni a

Incertezza K = 1,5 m/s

Avvertimento! Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova norma- lizzato e può variare a seconda del modo in cui l’elettroutensile viene utilizzato e, in casi eccezio- nali, può essere superiore al valore riportato. Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi. Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Indossate i guanti. Rischi residui Anche se questo elettroutensile viene utiliz- zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol- vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di mettere in esercizio l‘avvitatore a batteria leggete assolutamente le seguenti avvertenze

1. Ricaricate la batteria solo con il caricabatterie

2. Utilizzate solo punte affi late e inserti per cac-

ciavite adatti ed in perfetto stato.

3. In caso di perforazione e avvitamento su muri

e pareti, verifi cate che non siano presenti linee elettriche e tubazioni nascoste di gas e acqua. Anl_TH_CD_14_4_2_SPK1.indb 33Anl_TH_CD_14_4_2_SPK1.indb 33 22.06.12 11:5122.06.12 11:51I

6.1 Ricarica della batteria (Fig. 2-3)

1. Estraete la batteria (5) dall‘impugnatura (Fig.

2), premendo i tasti di arresto (8) sul lato des- tro e sinistro della batteria (5).

2. Controllate che la tensione di rete indicata

sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite il caricabatterie (6) nella presa e collegate il cavo di ricarica (a) all‘adattatore di ricarica (7). La spia rossa sull‘adattatore di ricarica (7) si illumina.

3. Inserite la batteria (5) nell‘adattatore di rica-

rica. La spia verde e quella rossa segnalano che la batteria viene ricaricata.

4. Dopo 3-5 h la batteria è completamente cari-

ca. Togliete la batteria dall‘adattatore di ricari- ca e staccate la spina dalla presa di corrente. Attenzione! Al termine della ricarica non avvi- ene il disinserimento automatico.

2. Controllate che la tensione di rete indicata Se

la ricarica della batteria non fosse possibile, verifi cate

che sulla presa di corrente sia presente la tensione di rete

che ci sia un perfetto contatto dei contatti di ricarica del caricabatterie. Se la ricarica della batteria continuasse a non essere possibile, spedite

e la batteria al nostro servizio di assistenza clienti. Per ottenere una lunga durata della batteria si deve provvedere a una puntuale ricarica. Ciò è comunque necessario quando ci si accorge della diminuzione delle prestazioni dell‘avvitatore a batteria. Non fate scaricare mai completamente la batteria. Questo potrebbe danneggiarla!

6.2 Impostazione del momento torcente

(Fig. 4/Pos. 1) L’avvitatore a batteria è dotato di un’impostazione meccanica del momento torcente. Il momento torcente per un determinato tipo di vite viene regolato con l‘anello di regolazione (1). Il momento torcente dipende da molteplici fattori:

dal tipo e dalla durezza del materiale da la- vorare;

dal tipo e dalla lunghezza delle viti utilizzate;

dalle sollecitazioni a cui viene sottoposto il collegamento a vite. Il raggiungimento del momento torcente viene segnalato dal rumore del distacco dell‘accoppiamento. Attenzione! Impostare l‘anello di regolazione per il momento torcente solo con l‘utensile fermo.

6.3 Trapano (Fig. 4/Pos. 1)

Per perforare impostate l‘anello di regolazione per il momento torcente sull‘ultima posizione „Trapano“. Il giunto a frizione è così fuori esercizio. Durante la perforazione è disponibile il massimo momento torcente.

6.4 Commutatore del senso di rotazione

(Fig. 5/Pos. 3) Con l‘interruttore a scorrimento sopra l‘interruttore ON/OFF potete regolare il senso di rotazione dell‘avvitatore a batteria e assicurarlo contro un‘accensione involontaria. Potete scegliere fra rotazione sinistrorsa e destrorsa. Per evitare dan- ni al meccanismo, il senso di rotazione può venire cambiato solo ad utensile fermo. Se l‘interruttore a scorrimento si trova in posizione centrale, l‘interruttore ON/OFF è bloccato.

6.5 Interruttore ON/OFF (Fig. 5/Pos. 4)

Con l‘interruttore ON/OFF potete comandare in continuo il numero di giri. Più a lungo pre- mete l‘interruttore, maggiore è il numero di giri dell‘avvitatore a batteria.

6.6 Cambio dell‘utensile (Fig. 6)

Attenzione! Prima di ogni operazione (per es. cambio dell’utensile, manutenzione, ecc.) por- tate il commutatore del senso di rotazione (3) sull’avvitatore a batteria in posizione centrale.

Allentate il mandrino (2).

L’apertura del mandrino (a) deve essere abbastanza grande da accogliere l’utensile (punta per trapano o inserto per giraviti).

Scegliete l’utensile appropriato. Inseritelo il più possibile nell’apertura (a) del mandrino.

Utilizzate preferibilmente viti con autocentramen- to (per es. torx, intaglio a croce) che garantiscono un lavoro sicuro. Fate attenzione che l‘inserto uti- lizzato e la vite corrispondano in forma e dimen- sioni. Provvedete alla regolazione del momento torcente, come descritto nelle istruzioni, in base alle dimensioni delle viti.

6.8 Supporto magnetico per viti (Fig. 4/Pos. 9)

È possibile mettere le viti sul supporto magnetico per averle a portata di mano durante il lavoro.

6.9 Commutazione 1° marcia - 2° marcia

(Fig. 4/Pos. 10). A seconda della posizione del commutatore po- tete lavorare con un maggiore o minore numero di giri. Per evitare danni al meccanismo, il cambio di marcia deve essere azionato solo ad utensile fermo.

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_TH_CD_14_4_2_SPK1.indb 35Anl_TH_CD_14_4_2_SPK1.indb 35 22.06.12 11:5122.06.12 11:51I

Solo per paesi membri dell‘UE Non smaltite gli elettroutensili e le batterie nei rifi uti domestici! Alternativa di riciclaggio alla richiesta di restituzione Il proprietario dell‘apparecchio elettrico è tenuto, in alternativa alla restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso di cessione dell‘apparecchio. L‘apparecchio vecchio e le batterie possono anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_TH_CD_14_4_2_SPK1.indb 36Anl_TH_CD_14_4_2_SPK1.indb 36 22.06.12 11:5122.06.12 11:51I

Disposizioni di garanzia La ditta iSC GmbH, ovvero il centro fai-da-te competente, garantisce l‘eliminazione di difetti ovvero la sostituzione dell‘apparecchio in conformità con la tabella seguente, senza che ciò infl uisca sui diritti di garanzia previsti dalla legge. Categoria Esempio Prestazione di garanzia Difetti di materiale o fabbrica- zione 24 mesi Parti soggette ad usura * Mandrino 6 mesi Materiale di consumo/ parti di consumo * Inserti/punte per trapano Garanzia solo in caso di difetto immediato (24h dopo acquisto/ data documento di acquisto) Parti mancanti 5 giorni lavorativi

• non necessariamente compreso tra gli elementi forniti! Relativamente a parti soggette ad usura, materiale di consumo e parti mancanti, la ditta iSC GmbH, ov- vero il centro fai-da-te responsabile, garantisce un‘eliminazione dei difetti ovvero una fornitura sostitutiva solo se il difetto viene comunicato entro 24h (materiale di consumo), 5 giorni lavorativi (parti mancanti) o 6 mesi (parti soggette ad usura) dall‘acquisto e se la data di acquisto viene documentata tramite il documento di acquisto. In caso di difetti del materiale o di fabbricazione vi preghiamo in caso di garanzia di presentare l‘apparecchio con il certifi cato di garanzia accluso, compilato in tutte le sue parti. In questo caso è im- portante che riportiate una precisa descrizione del difetto. A tal fi ne rispondete alle seguenti domande.

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_TH_CD_14_4_2_SPK1.indb 37Anl_TH_CD_14_4_2_SPK1.indb 37 22.06.12 11:5122.06.12 11:51I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non

tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o

di produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’infl usso esterno (come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego. Ciò vale particolarmente per batterie, per esse concedia- mo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono già eff ettuati interventi sull’apparecchio.

3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devo-

no essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto

all’indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un’altra prova d’acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di recla- mo nel modo più dettagliato possibile. Se il difetto dell’apparecchio rientra nella nostra prestazione di garanzia, ricevete l’apparecchio riparato o un apparecchio nuovo a stretto giro di posta. Naturalmente eff ettuiamo a pagamento anche riparazioni sull’apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l’apparecchio all’indirizzo del servizio assistenza. Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di questa garanzia se- condo le Disposizioni di garanzia di queste istruzioni per l‘uso. Anl_TH_CD_14_4_2_SPK1.indb 38Anl_TH_CD_14_4_2_SPK1.indb 38 22.06.12 11:5122.06.12 11:51DK/N
