MODE D'EMPLOI RC30 ACV
Le RC30 de ACV est un thermostat d'ambiance programmable destiné au contrôle de votre installation de chauffage, permettant ainsi d'obtenir une température confortable lorsque vous êtes à la maison, et d'économiser l'énergie pendant votre absence. Ce guide d'instruction explique comment programmer et utiliser votre Chronotherm afin d'obtenir le confort désiré au juste coût.
Caractéristiques
- Interface ergonomique pour l'utilisateur. Grand écran à cristaux liquides.
- Programmation hebdomadaire vous permettant d'adapter le thermostat à votre rythme de vie tout en économisant au maximum l'énergie consommée. 4 niveaux indépendants de température par jour (entre 5 et 35°C)
- Bouton Vacances pour maintenir votre maison à une température réduite pendant votre absence, réglable de 1 à 99 jours (économie d'énergie). Au-delà de cette période, le Chronotherm reprendra son fonctionnement normal.
- Mémoire intégrée qui conserve indéfiniment le programme de l'utilisateur.

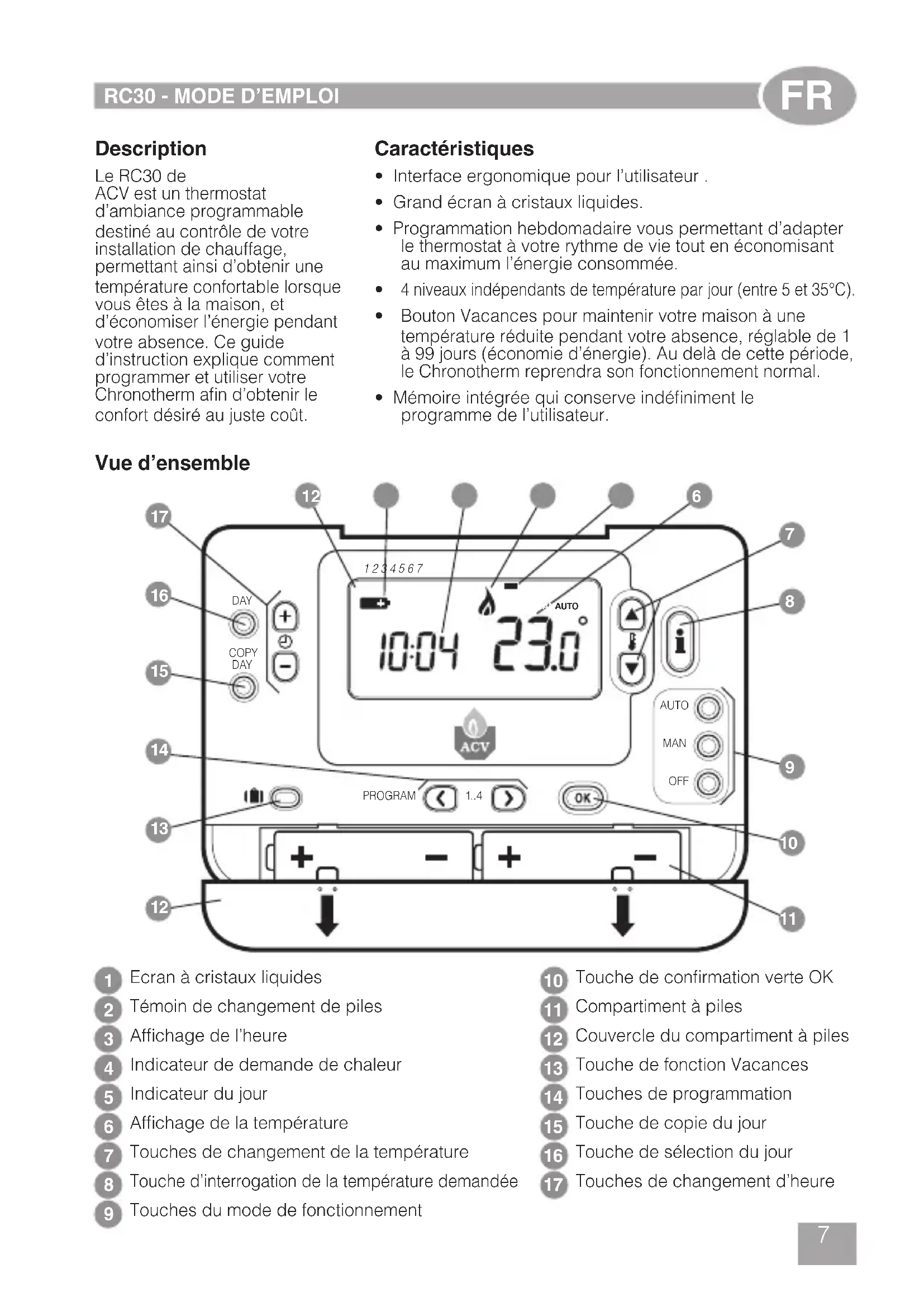

Vue d'ensemble
Ecran à cristaux liquides 2 Témoin de changement de piles 3 Affichage de l'heure 4 Indicateur de demande de chaleur 5 Indicateur du jour 6 Affichage de la température 7 Touches de changement de la température 8 Touche d'interrogation de la température demandée 9 Touches du mode de fonctionnement
10 Touche de confirmation verte OK 11 Compartiment à piles 12 Couvercle du compartiment à piles 13 Touche de fonction Vacances 14 Touches de programmation 15 Touche de copie du jour 16 Touche de sélection du jour 17 Touches de changement d'heure
Cette section vous montre comment programmer et faire fonctionner votre thermostat en effectuant 3 opérations simples :
ETAPE 1: Installation des piles
Remarque: Veuillez suivre les consignes de cette section uniquement si l'écran de votre thermostat est vide (aucun affichage de symboles ou chiffres). Si la température de la pièce est déjà affichée, passez à l'opération 2 : Programmation de l'heure et du jour.
Installation des piles :
a. Soulevez le couvercle avant du thermostat pour faire apparaitre le compartiment des piles et les commandes du thermostat. b. Retirez le couvercle du compartiment des piles en appuyant dessus et en le faisant coulisser vers le bas. c. Introduisez les 2 piles alcalines AA LR6 livrées avec votre thermostat; vérifiez qu'elles sont bien orientées (consultez la section "Vue d'ensemble" en page 7). d. Après une courte pause, votre thermostat affiche des informations à l'écran et est prêt à l'emploi. e. Remettez en place le couvercle des piles en le faisant glisser fermement vers l'avant de votre thermostat.
Pour programmer le jour et l'heure :
a. Appuyez une fois sur la touche DAY ; "l'indicateur du jour" commence alors à clignoter. b. Appuyez sur la touche DAY jusqu'à ce que vous atteigniez le jour recherché (Jour 1 = Lundi). Appuyez sur la touche OK verte pour confirmer. c. Appuyez une reprise sur la touche OU pour entrer dans le mode de programmation de l'heure. Sur l'écran, les chiffres indiquant l'heure clignotent (lors de la première mise sous tension de cet appareil, 12:00 vient s'inscrire à l'écran). d. Utilisez les touches TOU pour programmer l'heure correcte puis appuyez sur la touche verte OK pour la confirmer.
Remarque: Si vous êtes entrés par erreur dans ce mode, appuyez sur la touche AUTO, MAN ou OFF pour en sortir.
ETAPE 3 : Fonctionnement suivant la programmation intégrée de chauffage
Votre thermostat est maintenant prêt à l'emploi. Appuyez sur la touche AUTO pour lancer le fonctionnement du programme de chauffage. Remarque: Le programme intégré de chauffage a été conçu pour vous offrir des conditions normales de confort mais si vous souhaitez personnaliser ces réglages, veuillez consulter la section suivante intitulée "Programmation du thermostat".
PROGRAMMATION DU RC30
Le programme intégré de chauffage
La programmation intégrée du chauffage possède 4 changements de niveau de chauffage qui peuvent être programmés entre 3 heures du matin (3:00am) et 2 heures 50 minutes (2:50am) le lendemain matin. Chaque niveau de température peut se programmer entre 5 et 35°C et faire l'objet d'ajustements par niveau de 0,5°C. Le programme d'usine par défaut est le suivant :
Lundi au vendredi (jours 1 à 5)
| Période | 1 | 2 | 3 | 4 |
| Heure | 6:30 | 8:00 | 18:00 | 22:30 |
| Température | 21°C | 18°C | 21°C | 16°C |
Samedi et dimanche (jours 6 et 7)
| Période | 1 | 2 | 3 | 4 |
| Heure | 8:00 | 10:00 | 18:00 | 23:00 |
| Température | 21°C | 21°C | 21°C | 16°C |
Consultation de la programmation d'usine
Pour passer en revue ou réviser la programmation d'usine, utilisez les touches PROGRAM ou fin de naviguer entre les 4 niveaux de programmation de ce jour. Utilisez la touche DAY pour visualiser ainsi sur chaque jour de la semaine, dans le but de passer en revue ou réviser le programme complet de chauffage sur les 7 jours.
Pour changer le programme d'usine

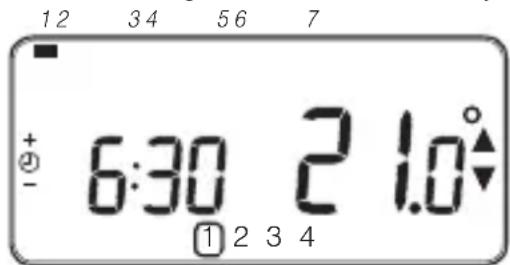

a. Appuyez sur une des touches PROGRAM ou pour entrer dans le mode de programmation. Les réglages d'heure / température de la période du lundi (jour 1) clignotent comme illustré. La période active est mise en évidence par un carré clignotant qui entoure les chiffres en bas de l'écran et le jour sélectionné s'identifie grâce à l'indicateur du jour.
b. Pour ajuster le premier point de commutation, utilisez les touches au l'affichage s'arrête de clignoter et le témoin indicateur "OK" vient s'afficher. Le maintien de la pression sur cette touche permet de changer rapidement l'heure. Remarque: Si vous appuyez sur les touches et le niveau suivant clignote, cela signifie que le changement d'heure de ce niveau suivant sera déplacé en fonction du précédent. c. Dès que l'heure requise est atteinte, appuyez sur la touche verte OK pour la confirmer. Remarque: Si la programmation de l'heure d'origine n'a pas besoin d'être modifiée, appuyez sur la touche verte OK pour passer au paragraphe "d". d. Le réglage de température pour la période du lundi (jour 1) se met alors à clignoter. Pour l'ajuster, appuyez sur les touches ou puis confirmez cette nouvelle valeur en appuyant de nouveau sur la touche verte OK. e. Le niveau suivant est alors actif. Ajustez-le en procédant de nouveau comme décrit des paragraphes b à d jusqu'à ce que les quatre niveaux du lundi soient programmés ou appuyez sur la touche AUTO pour activer le programme, tel qu'il a été programmé, à tout moment.
Voulez maintenant le choix quant à ouvrir la programmation de la journée suivante
f. i) Appuyez sur la touche COPY DAY pour copier le programme du lundi sur le mardi (l'indicateur du jour à copier est surliège alors que l'indicateur de jour sur lequel ce programme va être copié est clignotant). Pour valider ce jour, appuyez sur la touche verte pour sélectionner un autre jour cible, appuyez sur la touche DAY jusqu'à ce que l'indicateur "clignotant" de jour vienne se placer sous le jour puis valider en appuyant sur la touche verte. Remarque: Dès que ce jour cible est confirmé, il devient le jour à copie, à condition que vous appuyiez de nouveau sur la touche COPY DAY.
ii) Appuyez sur la touche DAY pour amener l'indicateur du jour sur Mardi (Jour 2). Vous pouvez alors ajuster le programme de cette journée en procédant comme indiqué aux paragraphes b à e. Vous pouvez régler le programme des autres jours de la semaine en procédant de la même façon, en utilisant la touche DAY pour passer au jour suivant.
Pour sortir du mode de programmation, sélectionnez le mode souhaité de fonctionnement en appuyant sur les touches AUTO, MAN ou OFF. Remarque: Pour utiliser le programme ajusté, sélectionnez le mode AUTO.
Activer ou désactiver les périodes horaires
Votre thermostat compte 4 niveaux que vous pouvez programmer, mais dans certains cas, vous n’avez probablement pas besoin de tous ces points de commutation pour assurer vos besoins en matière de chauffage. Par conséquent, vous pouvez désactiver (ou réactiver) des niveaux de température.
Pour désactiver ou activer des niveaux :
a. Pour désactiver les niveaux dont vous n'avez pas besoin, mettez-vous sur la période souhaitée (2 à 4) en utilisant les touches PROGRAM ou, de façon que le symbole carré clignote en face du niveau désiré. Maintenez la pression sur la touche PROGRAM pendant au moins deux secondes ; l'écran indiquera que cette période a bien été supprimée du programme. b. Pour réactiver des périodes, mettez-vous sur la période souhaitée (2 à 4) en utilisant les touches PROGRAM ou, de façon que le symbole carré clignote en face du niveau désiré. Pour réactiver ce niveau, il vous suffit de maintenir la pression sur la touche PROGRAM pendant au moins 2 secondes.
Sélection du mode de fonctionnement
Votre thermostat peut utiliser l'un des trois modes de fonctionnement suivants : Automatique, Manuel ou "Hors-gel". Pour obtenir le mode de fonctionnement désiré, appuyez sur les touches AUTO, MAN ou OFF. L'écran indique le mode de fonctionnement actuellement actif en affichant le mot AUTO, MAN ou OFF.
- Le mode AUTO (automatique) programme le thermostat pour qu'il respecte le programme intégré de température (par défaut ou personnalisé). Le fonctionnement de votre thermostat constitue le meilleur moyen de maintenir une température très confortable tout en économisant au maximum l'énergie consommée.
- Le mode MAN (manuel) programme votre thermostat pour le faire fonctionner comme un simple thermostat avec un point de consigne fixe durant toute la journée. Vous pouvez ajuster ce point de consigne entre 5 et 35°C en vous servant des touches ou de la télécommande. Votre thermostat continue de maintenir cette température tant que vous n'aurez pas sélectionné un autre mode de fonctionnement ou une autre température.
- Le mode OFF programme donne thermostat pour qu'il se mette en route à la température minimale de 5°C (par défaut) afin de protéger le domicile contre le gel.
- Consultation de température
Dans les modes de fonctionnement AUTO, MAN et OFF, votre thermostat affiche la température ambiante actuelle. Pour visualiser la température demandée, appuyez sur la touche. Cette température demandée clignote à l'écran pendant 5 secondes avant que la température ambiante actuelle ne vienne de nouveau s'afficher.
- Déregulation de la température
Dans le cadre d'un fonctionnement normal (mode AUTO), vous pouvez ajuster à la main la température programmée en appuyant sur les touches ou sur la touche. La température demandée clignote à l'écran pendant 5 secondes - durant cette période, vous pouvez vous servir des touches ou pour modifier la valeur programmée.
Remarque : Cette commande prioritaire de température est annulée au prochain point de commutation de température programmée.
- Fonction vacances
Cette fonction Vacances vous permet de programmer une température constante (valeur par défaut = 10^) pendant un nombre spécifique de jours (entre 1 et 99 jours). Cela vous permet de réduire les coûts en énergie lorsque vous vous absentez de chez vous et de reprendre un fonctionnement normal lors de votre retour.
Pour programmer la fonction Vacances :
a. Vérifiez que votre thermostat soit en mode AUTO ou MAN. b. Appuyez sur la touche vacances pour afficher le compteur de jours de vacances et le réglage de la température ainsi que l'indicateur de vacances. c. Appuyez sur les touches -pu pour programmer la durée des vacances (1 à 99 jours) puis appuyez sur la touche verte OK pour confirmer. d. Appuyez sur les touches du pour programme la température des vacances (5 à 35°C) puis appuyez sur la touche verte OK pour confirmer.
Vite, thermostat va maintenant effectuer un contrôle de la nouvelle température durant le nombre de jours d'inoccupation de votre maison que vous avez programmés. A minuit, le compteur de jours de vacances diminue d'une unité et cela se poursuit jusqu'à ce que le nombre sélectionné de jours se soit écoulé. Notre thermostat revient alors dans le mode normal de fonctionnement qui a été programmé par le mode MAN ou AUTO. Pour annuler cette fonction VACANCES ou pour en sortir à tout moment, appuyez à nouveau sur la touche
Réglage de l'heure
Pour régler l'heure dans le cadre d'un fonctionnement normal, utilisez les touches + ou pour programmer l'heure puis appuyez sur la touche verte OK pour confirmer tout changement éventuel.
| Symptôme | Solution |
| Plus d'affichage (perte d'alimentation). | Vérifier l'installation des piles en enlevant le compartment.
Vérifier que les piles sont installées dans la bonne position.
Remplacer les piles. |
| L'écran affiche le symbôle clignotant . | Les piles deviennent faibles.
Remplacer les piles. |
| L'écran affiche le symbôle . | Un defaulted est apparu dans votre installation. Enlever et remetter les piles.
Si le symbôle ne s'enlève pas au bout de quelques minutes, contacter votre installerateur. |
Votre thermostat surveille constamment le niveau de puissance des piles qui duront en général 2 ans avant que leur remplacement ne s'avère nécessaire. Lorsque leur puissance diminue, le symbole clignote à l'écran. Procédez comme indiqué à la section précédente ("OPERATION 1: Installation des piles", à la page 8) pour remplacer les piles usées par des nouvelles, reportez-vous au paragraphe c. Remarque : Lors du remplacement des piles, les paramètres de votre programme restent en mémoire mais il vous faudra procéder à un ajustement de l'heure.
Pour utiliser cet appareil comme un simple thermostat avec une seule température pour toute la journée, CHOISSEZ le mode de fonctionnement manuel en appuyant sur la touche MAN. Ajustez la température en appuyant sur les touches où vous pouvez désirer n'importe quelle valeur comprise entre 5 et 35°C par incrément de 0,5°C. Votre thermostat continue de maintenir cette température tant que vous n'aurez pas SELECTIONné un autre mode de fonctionnement ou tant que vous n'aurez pas ajusté la température.
